发电厂电气部分试题
发电厂电气部分练习题及答案
一、单选题1.我们把直接生产、转换和输配电能的设备称为（ c ）。
A.电气设备B.电力设备C.电气一次设备D.电气二次设备2.对一次设备起控制、保护、测量、监察等作用的设备称为（ b ）。
A.监控设备B.二次设备C.辅助设备D.主设备3.目前我国能源结构中担任主要电力任务的是（ b ）。
A.核电和水电B.火电和水电C.风力发电和潮汐发电D.核电和火电4.电气设备中的载流导体当通过电流时，除了发热效应以外，还有载流导体相互之间的作用力，称为（ c ）。
A.磁场力B.机械力C.电动力D.应力5.导体的发热主要来自（ d ）的热量。
A.磁滞发热B.涡流发热C.太阳照射D.导体电阻损耗6.主保护装置整定采用 0.5s 限时速断，断路器开断时间为0.08s，断路器燃弧持续时间0.01s，根据规范规定校验导体短路电流热效应的计算时间是下列哪项数值？（ c ）A. 0.08sB.0.5sC.0.58sD.0.59s7.同一电压等级的断路器中，触头行程最短的是（ c ）。
A.空气开关B.少油开关C.真空开关D.SF6开关8.SN4-10/600 断路器的额定电压是（ c ）。
A.4kVB.600kVC.10kVD.20kV9.高压断路器与隔离开关的作用分别是（ d ）。
A. 断路器切合空载电流，隔离开关切合短路电流B. 断路器切合短路电流，隔离开关切合空载电流C.断路器切合负荷电流，隔离开关切合空载电流D.断路器能切合短路电流，隔离开关能切合电压互感器、避雷器等小电流回路10.在6～20kV 电网中，为了测量三相电压，通常用下面哪种方式（ a ）。
A.三相五柱式电压互感器B.两台单相电压互感器接成不完全星形接线C.三相三柱式电压互感器D.Y/Δ连接的三台单相电压互感器11.中性点不接地系统中，三相电压互感器作绝缘监视用的辅助二次绕组的额定电压应选择为（ c ）。
C. D. 100 V 312.三绕组电压互感器的辅助二次绕组是接成（ a ）。
发电厂电气部分试卷汇总及答案(全)
一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。
A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。
A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。
A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。
A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（） A.50 B.60% C.70% D.80%12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离?( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。
《发电厂电气部分》考试复习题
《发电厂电气部分》一、填空题：1、从生产到供给用户使用一般要经过发电、变电、输电、配电和用电几个环节。
2、用电设备一般允许电压有±5%的变动范围。
3、电力系统供电电压或电流的标准波形应是正铉波。
4、我国低压380V/200V三相四线制系统，中性点直接接地。
5、支柱绝缘子应按安装地点和额定电压选择，并进行短路动稳定校验。
6、电气设备最高允许电压必须高于或等于所在电网的最高运行电压。
7、隔离开关的作用是①隔离电压②可接通或断开很少电流③可与断路器配合完成倒闸操作。
8、水电厂电气主接线可不设发电机电压母线，多采用发电机－变压器单元接线或扩大单元接线。
9、发电厂用来向电力系统输送电能的变压器称为主变压器；用于沟通两个升高电压等级并可相互交换功率的变压器称为联络变压器；只供发电厂本身用电的变压器称为厂用变压器。
10、电力系统中电气设备的绝缘会受到两种过电压的危害，一种是外部过电压又叫大气过电压，是由雷电活动引起的过电压，另一种是内部过电压，是由开关操作和系统故障引起的过电压。
11、电力网是连接发电厂和用户的中间环节。
12、我国电力系统的额定频率是50H Z，对大型电力系统频率的允许范围为50±0.2H Z，对中小型电力系统频率的允许范围为50±0.5H Z。
13、变压器二次绕组供电给较长的高压输电线路时，其额定电压应比相应线路的额定电压高10%，供电给较短的输电线路时，其额定电压比相应线路的额定电压高5%。
14、在中性点不接地系统中发生单相接地时，系统三个线电压对称性不变非故障相电压升高√3倍。
15、母线截面积选择有两种方法：①按最大长期工作电流选择②按经济电流密度选择。
16、穿墙套管应按安装地点、额定电压和额定电流选择，并按短路条件进行动、热稳定校验。
17、电流互感器的接线方式有：单相式、不完全星形接线、两相差接线、三相星形接线等四种。
18、角形接线运用于最终进出线回路3～5回的110KV及以上的配电装置，特别是水电站中应用较多。
(完整word版)发电厂电气部分期末考试题(含答案)
《发电厂电气部分》期末考试试卷及答案、填空题（每题2分，共20 分）1. 依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。
2. 火力发电厂的能量转换过程是：燃料的化学能-> 热能->机械能-> 电能。
3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。
4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。
5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。
7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。
8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。
9. 有汇流母线的接线形式可概括地分为—单母线_和_双母线—两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。
10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。
二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
）（每题2分，26分）1如果要求在检修任一引出线的母线隔离开关时，不影响其他支路供电，则可米用（C ）。
A. 内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2 双母线接线采用双母线同时运行时，具有单母线分段接线特点（D ）。
A.因此，双母线接线与单母线分段接线是等效的B. 但单母线分段接线具有更大的运行灵活性C. 并且两者的设备数量一样D. 但双母线接线具有更大的运行灵活性 3经技术经济比较 ,我国有关设计技术规程中规定 ,当发电机电压为 10.5KV 时 , 对于容量为 （ D ）的机组 ,其高压厂用电电压可采用 3KV 。

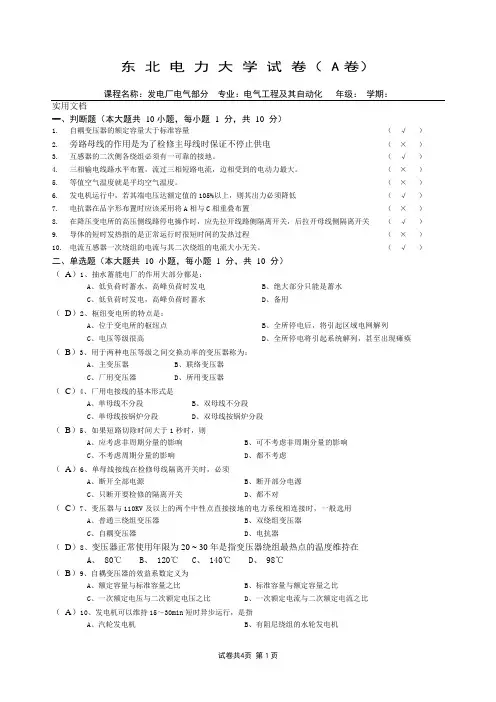

东北电力大学发电厂电气部分试卷
课程名称：发电厂电气部分专业：电气工程及其自动化年级：学期：实用文档一、判断题（本大题共10小题，每小题 1 分，共10 分）1.自耦变压器的额定容量大于标准容量（√）2.旁路母线的作用是为了检修主母线时保证不停止供电（×）3.互感器的二次侧各绕组必须有一可靠的接地。
（√）4.三相输电线路水平布置，流过三相短路电流，边相受到的电动力最大。
（×）5.等值空气温度就是平均空气温度。
（×）6.发电机运行中，若其端电压达额定值的105%以上，则其出力必须降低（√）7.电抗器在品字形布置时应该采用将A相与C相重叠布置（×）8.在降压变电所的高压侧线路停电操作时，应先拉开线路侧隔离开关，后拉开母线侧隔离开关（√）9.导体的短时发热指的是正常运行时很短时间的发热过程（×）10.电流互感器一次绕组的电流与其二次绕组的电流大小无关。
（√）二、单选题（本大题共10 小题，每小题 1 分，共10 分）（A）1、抽水蓄能电厂的作用大部分都是：A、低负荷时蓄水，高峰负荷时发电B、绝大部分只能是蓄水C、低负荷时发电，高峰负荷时蓄水D、备用（D）2、枢纽变电所的特点是：A、位于变电所的枢纽点B、全所停电后，将引起区域电网解列C、电压等级很高D、全所停电将引起系统解列，甚至出现瘫痪（B）3、用于两种电压等级之间交换功率的变压器称为：A、主变压器B、联络变压器C、厂用变压器D、所用变压器（C）4、厂用电接线的基本形式是A、单母线不分段B、双母线不分段C、单母线按锅炉分段D、双母线按锅炉分段（B）5、如果短路切除时间大于1秒时，则A、应考虑非周期分量的影响B、可不考虑非周期分量的影响C、不考虑周期分量的影响D、都不考虑（A）6、单母线接线在检修母线隔离开关时，必须A、断开全部电源B、断开部分电源C、只断开要检修的隔离开关D、都不对（C）7、变压器与110KV及以上的两个中性点直接接地的电力系统相连接时，一般选用A、普通三绕组变压器B、双绕组变压器C、自耦变压器D、电抗器（D）8、变压器正常使用年限为20 ~ 30年是指变压器绕组最热点的温度维持在A、 80℃B、 120℃C、 140℃D、 98℃（B）9、自耦变压器的效益系数定义为A、额定容量与标准容量之比B、标准容量与额定容量之比C、一次额定电压与二次额定电压之比D、一次额定电流与二次额定电流之比（A）10、发电机可以维持15～30min短时异步运行，是指A、汽轮发电机B、有阻尼绕组的水轮发电机课程名称：发电厂电气部分 专业：电气工程及其自动化 年级： 学期：实用文档C 、无阻尼绕组的水轮发电机D 、都不对三、填空题（本大题共14小题，每空 1 分，共 20 分）1. 直接生产、转换和输配电能的设备称为电气（ 一次设备 ）2. 对电气主接线的基本要求是（可靠性）、（灵活性）和（经济性）。
发电厂电气部分试题汇总和答案解析全
一、单项选择题1.根据对电气主接线的基本要求,设计电气主接线时首先要考虑( )A.采用有母线的接线形式B.采用无母线的接线形式C.尽量降低投资、少占耕地D.保证必要的可靠性与电能质量要求2、电压互感器的一次额定电压应等于( )A、100或100/3伏B、1003或×1003伏C、所在电网的额定电压D、100或2×100伏3、输电线路送电的正确操作顺序为( )A、先合母线隔离开关,再合断路器,最后合线路隔离开关B、先合断路器,再合母线隔离开关,最后合线路隔离开关C、先合母线隔离开关,再合线路隔离开关,最后合断路器D、先合线路隔离开关,再合母线隔离开关,最后合断路器4、线路隔离开关的线路侧,通常装有接地闸刀开关,其主要作用就是当线路停电之后,合入接地刀闸,将它作为( )使用。
A、防雷接地B、保护接地C、工作接地D、三相短路接地线5、在110kV及以上的配电装置中,下述哪种条件下可采用多角形接线?( )A、出线不多且发展规模不明确B、出线不多但发展规模明确C、出线多但发展规模不明确D、出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。
A、跨距B、长期允许电流C、相间距离D、三相短路时的冲击电流7、装设分段电抗器的作用就是( )A、限制母线回路中的短路电流B、改善母线的电压质量C、吸收多余的无功功率D、改进用户的功率因数8、在交流电路中,弧电流过零值之后,电弧熄灭的条件就是( )。
A、弧隙恢复电压<弧隙击穿电压B、弧隙恢复电压=弧隙击穿电压C、弧隙恢复电压>弧隙击穿电压D、减少碰撞游离与热游离9、对厂用I类负荷的供电方式就是( )A、一般由一个电源供电B、应由两个独立电源供电,备用电源采用手动切换方式投入C、应由两个独立电源供电,一个电源消失后,另一个电源要立即自动投入D、在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度就是( )℃。
A、70 B、98C、200D、30011、为保证发电厂厂用低压单个或成组电动机可靠启动,要求厂用母线电压不低于额定电压的( ) A、50 B、60% C、70% D、80%12.由于发电厂厂用电一般采用可靠性高的成套配电装置,因而其高、低压母线应采用( ) A 双母线接线 B.桥形接线 C.双母线带旁路母线接线 D.单母线或单母线分段接线13.安全净距就是配电装置处于何种电压或内部过电压时,其空气隙均不会被击穿的最小距离?( ) A.平均电压 B.额定电压 C.最高工作电压 D.最低工作电压14.屋内配电装置与屋外配电装置就是按( )A.电气设备安装场所的不同区分的B.电气设备安装方式的不同区分的C.电气设备型号的不同区分的D.电气设备尺寸的不同区分的15.将所有电气设备都安装在地平面的基础之上或者设备的支架上,各种电气设备基本上布置在同一水平面上的室外配电装置,称为( )A.低型配电装 B.中型配电装置C.半高型配电装置 d 高型配电装置二.填空题(每空1分共20分)1在多角形接线中,检修一台断路器时,多角形接线变成___________,可靠性降低。
发电厂电气部分-题库
发电厂电气部分-题库1、1.在电气安全方面电工作业人员有哪些职责?答案：在电气安全方面电工作业人员应熟记并自觉地履行以下各项职责：(1)无证不准上岗操作；如果发现非电工人员从事电气操作，应及时制止，并报告领导。
(2)严格遵守有关安全法规、规程和制度，不得违章作业。
(3)对管辖区电气设备和线路的安全负责。
(4)认真做好巡视、检查和消除隐患的工作，并及时、准确地填写工作记录和规定的表格。
(5)架设临时线路和进行其他危险作业时，应完备审批手续，否则应拒绝施工。
(6)积极宣传电气安全知识，有权制止违章作业和拒绝违章指挥。
2、2.变电所常见的事故是什么原因引起的?答案：变电所常见的事故一般是由以下原因引起的：(1)误操作。
(2)继电保护装置出现“三误”(误碰、误接线、误整定)。
(3)开关机构失灵、接点发热、瓷瓶闪络。
(4)开关、电流互感器、电压互感器或电容器发生爆炸。
(5)电缆绝缘损坏。
(6)室内设备用于室外而损坏。
3、3.变、配电所突然断电应如何处理?答案：变、配电所一旦突然断电，应按以下步骤进行处理：首先拉开有关电源开关，然后对变、配电所内部设备和进线端巡视检查一遍。
如果确认断电原因非本所引起，可采取以F措施：(1)双电源受电时，按倒闸操作的有关规定，切换备用电源受电；如果是单电源受电，可与供电局联系，等候来电。
(2)如果发现本所设备有故障迹象，应迅速拉开有关的断路器和刀闸，断开故障设备，检查电源开关拒动原因，并立即报告供电局。
在未断开或无法断开故障设备时，不得启用备用电源。
(3)所内若有小发电机组，可启动小发电机，但绝对禁止向系统倒送电。
4、4.对变电所的所用电有哪些安全要求?答案：对变电所的所用电有以下安全要求：(1)为了提高变电所所用电的可靠性，35千伏及其以上变电所，凡是用交流电操作的，宜装两台所用变压器：一台装在10千伏母线上，另一台装在35千伏进线上。
一般变电所也可只装一台所用变压器。
(2)当发生事故，正常照明电源被切断时，应急照明应能自动投入，改由蓄电池或其他完好独立的电源供电。
发电厂电气部分考试题
发电厂电气部分考试题
一、选择题
1. 下列哪个是一个光伏发电系统中常用的电气设备？
A. 逆变器
B. 发电机组
C. 变压器
D. 断路器
2. 发电厂中用于将交流电转化为直流电的设备是：
A. 逆变器
B. 发电机组
C. 变压器
D. 断路器
3. 发电厂中用于将直流电转化为交流电的设备是：
A. 逆变器
B. 发电机组
C. 变压器
D. 断路器
4. 发电厂中常用的用于保护电气设备免受过电流损害的设备是：
A. 逆变器
B. 发电机组
C. 变压器
D. 断路器
5. 以下哪个是发电厂中常见的电气部分故障？
A. 短路故障
B. 水压故障
C. 温度过高故障
D. 电池放电故障
二、填空题
6. 发电厂中交流电的频率通常为______Hz。
7. 在一个光伏发电系统中，光伏电池板将太阳能转化为直流电，逆变器将直流电转化为交流电。
三、简答题
8. 请简要介绍一下发电厂电气系统的工作原理。
9. 光伏发电系统中常见的问题有哪些？请列举并简要解释。
10. 发电厂电气部分的安全措施有哪些？请列举并简要解释。
写在结尾：
希望以上考试题目能够帮助你巩固对发电厂电气部分的知识。
做好发电厂电气部分的工作对确保电力供应的稳定和安全非常重要。
祝你顺利通过考试！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电厂电气部分试题篇一：发电厂电气部分试题《发电厂电气部分》试卷(B)一、填空题(每题2分，8、9题各3分，共20分)1. 电源支路将电能送至母线，引出线从母线得到电能。
因此,母线起到2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。
3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。
4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
5. “F-C回路”是高压熔断器与高压接触器(真空或SF6接触器) 的配合，被广泛用于200～600MW大型火电机组的厂用6kV 高压系统。
6. 根据布置的型式，屋内配电装置通常可以分为单层式、、和三种型式。
7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。
这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。
8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类;无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。
9. 防电气误操作事故的“五防”是指__防止误拉合隔离开关__、_带接地线合闸_、__误拉合断路器__、_带电合接地开关_和_误入带电间隔____.二、概念解释题(每题5分，共25分)1、电气主接线：由电气设备通过连线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络。
2、最小安全净距：在这一距离内，无论是在正常最高工作电压或者出现内部、外部过电压时，都不至于使得空气间隙被击穿。
3、电压互感器的准确级：由互感器系统定的等级，其误差在规定使用条件下应在规定的限值之内负荷，二次回路的阻抗，通常以视在功率(VA)表示。
4、厂用电率：厂用电率是发电生产过程中设备设施消耗的电量占发电量的比例。
5、明备用、暗备用：答：设置了专门的备用厂用变明备用，多了一台备用变没有设置专门的备用厂用变暗备用，每台厂用变的容量要大三、问答题(6题，共35分)1、简述发展联合电力系统具有哪些效益。
(5分)可解决能源资源和负荷在地理分布上不均衡的矛盾，能够更合理地利用远离负荷中心的动力资源。
大电网可使水电、火电和核电等不同电厂组合运行，充分发挥各自的优点，取得更大经济效益;大电网可以错开高峰，利用负荷特性互补减少总装机容量，有利于采用高效率大容量发电机组，加快电源建设进度，并节约建设和运行费用。
2、简述限制短路电流的方法有哪些?(6分)装设限流电抗器(普通电抗器、分裂电抗器)、采用低压分裂绕组变压器、采用不同的主接线形式和运行方式。
3、什么是厂用电动机的自启动?自启动方式有哪些?为什么要进行电动机自启动校验?(7分)答：厂用电动机的自启动：指厂用电源消失，电动机在机械负荷阻力下惰行，经短时间(一般小于0.5～1.5s)停电后电源再恢复送电时，电动机能自行启动，并逐渐恢复到稳定运行的过程。
4、简述什么是断路器的“跳跃”现象?(5分)断路器跳跃：是指断路器的控制手柄在合闸位置(合闸控制回路由于某种原因接通)，当线路存在故障时，继电保护装置动作于断路器跳闸，此时断路器发生再合闸、跳闸，多次重复动作的现象，称"跳跃"。
5、为何电流互感器在运行时二次绕组严禁开路? (6分)答：由磁势平衡方程式：I1N1I2N2I0N0，可知当二次开路时，I2=0，一次磁势完全用于励磁，使得铁芯严重饱和，且磁通为平顶波(由磁化曲线得)1)二次电势：e2N2d/dt，对于平顶波，在过零时，会出现成千上万伏的尖顶电势，使得互感器本身、表计、继保、自动装置以及连接导线的绝缘有被击穿的危险，也会危急人身安全。
2)(由于铁芯严重饱和)，铁芯严重发热，铁片中间、铁芯与一次、二次绕组间的绝缘受热有被破坏的危险3)剩磁使得误差增大，使得设备磁化，有些设备不能被磁化，如电视机屏幕，要进行消磁6、简述应如何选择普通电抗器的电抗百分数?(6分)1)将短路电流限制在一定的数值的要求来选择2)正常运行时，电压的损失≯5%3)母线残余电压>=60~70%四、绘图识图题(2题，共计20分)1、画出两个电源，四条引出线的双母接线的电气主接线图，并写出其中一条母线检修而不致使供电中断的倒闸操作步骤。
(10分)假如W1母线要检修，四条出线全部由W2母线供电。
合上QS1、QS2隔离开关，再合上QF断路器(QF断路器的继电保护定值应先调至最灵敏状态);如果该母线故障则QF断路器跳开。
把QF 断路器的继电保护退出，再按照“先通后断”的原则先合上接到备用母线的QS隔离开关，才拉开接到本母线的QS隔离开关(能够拉开与否，其原则是判断是否开断电路)。
还要注意功率平衡，避免流过母联QF断路器的电流过大。
断开QF断路器，断开QS2、QS1隔离开关。
做好W1母线检修的相关安全措施，向上级汇报。
2、下图为灯光监视的电磁操动机构断路器的控制回路何信号回路展开图。
试述该断路器的“手动跳闸”原理。
(10分) 答：手动跳闸是将控制开关SA打至“跳闸”位置，此时其6-7、10-11、14-15、18-20、22-24五对触点瞬时接通;其1-3、17-19两对触点是断开的，即断开了事故音响回路，防止操作过程中误发事故音响信号。
而在手动跳闸操作之前，因为断路器在合闸位置，其动合触点QF3-4是接通的(红灯HR亮，发平光)，所以跳闸继电器YT线圈通电起动，断路器QF跳闸。
当跳闸操作完成后，断路器的动合辅助触点QF3-4断开，跳闸继电器YT线圈断电，同时，断路器动断触点QF1-2接通(绿灯HG亮，发平光)，准备好合闸回路。
断路器动断触发电厂电气部分考试模拟试卷B答案篇二：发电厂电气部分试卷汇总及答案(全)一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×100伏C. 所在电网的额定电压D. 100或×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。
A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。
A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。
A.弧隙恢复电压弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。
A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（） A.50 B.60% C.70% D.80%12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离?( ) A．平均电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的C．电气设备型号的不同区分的B．电气设备安装方式的不同区分的B．额定电压C．最高工作电压D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型(转载于: 爱作文网:发电厂电气部分试题)配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。
2. 水平方向布置的三相平行导体在发生三相短路时，最大电动力出现在相上，且出现的时刻为发生短路后的________3. 少油式断路器中油的用途是4发电机引出线导体截面积是按选择的，而配电装置的汇流母线截面积则是按选择的5电流互感器正常运行时二次侧不允许。
电压互感器正常运行时二次侧不允许6．厂用供电电源包括、和。
7. 大型火力发电厂厂用电系统接线通常都根据的接线原则，采用的接线形式。
8.发电厂的厂用电备用方式，采用明备用方式与暗备用方式相比，厂用工作变压器的容量。
填增大或减小）9.限制短路电流的一般采用的电气设备有、10. 导体热量的耗散有、和三种形式11. 矩形截面导体竖放比平放散热效果。
（好或差）简答题(本大题共3小题，第1，2，3，4小题每个5分，第5小题10分，共30分)1.叙述发热对电气设备的影响？2.请把下列接线方式按其可靠性从低到高排: 双母线接线一台半断路器接线单母线接线变压器母线接线3．在选择高压隔离开关时，是否需要按额定开断电流进行选择或校验？为什么？4.提高载流量可以采取哪些措施？5.请画出外桥接线图和内桥接线图，并叙述两者各适用于什么场合？四．计算题（每题10分，共20分）1.已知某火电厂厂用10KV备用变压器的容量为12.5MV.A，U k(%)=8,要求同时自启动电机容量为11400KW，电动机启动平均电流倍数为5，cos?=0.8，?=0.90.试校验该备用变压器容量能否满足自启动？（电动机自启动要求的厂用母线最低电压的百分值为65--70）2.43.某变电所10kV母线水平排列，相间距离a=30cm，同一相两个绝缘子之间距离L=120cm，若系统发生三相短路时的冲击电流ish=45kA，试求三相接地短路时所受电动力。
