阻火器结构及应用
阻火器概述
概述
GZ—Ⅰ型管道阻火器是安装在输送ⅡA级烃类易燃爆炸性气体混合物的管道上，用以阻止因回火而引起火焰向管道传播的一种安全设备，它具有阻止和熄灭传播火焰的作用。
主要由阻火层、壳体、连接件等组成。
一、特点
1、结构简单，易维护修理。
2、管道阻火器的阻火层材质为SUS304不锈钢材料，耐腐蚀性强。
壳体通常材质为碳钢和不锈钢。
3、阻火层内连接处的垫片采用的是铝合金。
阻火层内部形成密闭状
态。
二、性能
1、我公司生产的GZ—Ⅰ型管道阻火器经中国科技大学和公安部天
津消防科研所联合完全符合国标规定。
连续经受13次阻爆试验，
每次都能阻止亚音速火焰通过。
2、水压试验压力为公称压力的1.5倍，稳压10分钟无泄露。
3、设计压力：1.6MPa (2.0MPa) 2.5MPa
4、介质温度：100℃
5、安全阻火速度：869m/s
三、结构尺寸
1. 阻火器壳体
2. 阻火层总成
3. 缠绕密封垫圈子
4. 锁紧螺栓、螺母
四、安装、维护与保养
1．按图示方向安装。
2．在管道扫线干净后，方可安装管道阻火器。
3．为了确保管道阻火器的性能达到安全使用的目的，对阻火器每半年应定期进行一次检查保养。
检查阻火层芯子是否堵塞、变形、腐蚀等。
被堵塞的阻火堵塞层芯子应清洗干净，保证芯子上的每个孔眼畅通，对于变形或腐蚀芯子应立即更换。
4. 重新安装阻火芯子时，应保证结合面严密，不许泄露。
5. 阻火层组装时，层与层之间的垫圈必须密闭，不允许泄露。
储罐阻火器的工作原理是防止
储罐阻火器的工作原理是防止
储罐阻火器是一种重要的安全设备，主要用于储罐内的气体或液体在遇到火灾
时阻止火势的蔓延，有效减少火灾事故的发生和减轻事故造成的损失。
它的工作原理主要是通过以下几个方面来实现阻止火灾的蔓延：
1.隔绝燃烧源：储罐阻火器内部通常填充着一种特殊的灭火剂或者惰
性气体，当储罐发生火灾时，阻火器会迅速释放这些灭火剂或者惰性气体，将储罐内的气体或液体与外界的燃烧源隔离开来，阻止火势的蔓延。
2.消除氧气：火灾的燃烧需要氧气的存在，储罐阻火器中的灭火剂或
者惰性气体可以有效地消除储罐内的氧气，使火焰无法继续燃烧，从而达到阻止火灾的目的。
3.冷却燃烧物：阻火器内的灭火剂或者惰性气体还可以通过冷却作用，
将燃烧物表面的温度迅速降低，使火势不能继续蔓延并逐渐扑灭火焰。
4.防止爆炸：储罐阻火器还能有效减少或抑制燃烧产生的爆炸性压力，
避免储罐因火灾引发的爆炸事故，保护周围环境和人员的安全。
综上所述，储罐阻火器在防止火灾蔓延和减少火灾事故损失方面发挥着重要作用，其工作原理通过隔绝燃烧源、消除氧气、冷却燃烧物和防止爆炸等方式来实现。
在储罐设计和使用过程中，储罐阻火器的合理配置和有效运行能够有效提高安全性，降低火灾风险，保障生产设施和人员的安全和健康。
正确的选择石化设备管道阻火器
正确的选择石化设备阻火器一.选型结构的确定1阻火器的类别按阻火器阻止火焰速度分类：（1）阻爆燃型阻火器（2）阻爆轰型阻火器（3）耐烧型阻火器按阻火器安装位置分类：（1）管端阻火器（2）管中阻火器按阻火器用途分类：（1）油罐阻火器（2）加热炉阻火器（3）火炬阻火器（4）排风道阻火器（5）乙炔阻火器（6）氢气放空阻火器按阻火器MESG值分类：（1）适用于Ⅰ级气体的阻火器（2）适用于Ⅱa级气体的阻火器（3）适用于Ⅱb级气体的阻火器（4）适用于Ⅱc级气体的阻火器2阻火器的选型油罐阻火器（管端阻火器）石油工业储罐由于油品输送，外界温度的变化和轻质油品容易蒸发等原因容易气体外排，当受到雷击火花或外界火源的作用时油罐经常容易发生火灾，造成严重损失。
为保证排出气体不受外界火源或雷击火花等影响，在储罐的通气口安装阻火器以保证储罐的安全运行。
油罐阻火器（管端阻火器ZH00）的性能及特点：A.油罐阻火器适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、煤油、原油、笨、甲苯及化工原料的储罐。
B.油罐阻火器能阻止速度不大于45m/s的火焰通过。
C.油罐阻火器能承受0.9Mpa水压试验。
D.油罐阻火器必须经过连续13次阻爆性能试验，每次均能阻火，阻爆性能合格。
E.油罐阻火器耐烧1h无回火，耐烧性能合格。
（2）油罐阻火器结构（见图）（3）油罐阻火器的维护与保养，为了确保油罐阻火器的性能达到安全使用的目的，阻火器应定期进行检查，保养。
A.阻火器每半年应检查一次，检查阻火层是否堵塞，变形，腐蚀等。
B.被堵塞的阻火层应清洗干净以保证阻火层上每个孔眼畅通，对于变形和腐蚀的阻火层应立即更换。
加热炉阻火器（管道阻火器）加热炉阻火器（管道阻火器）适用于加热炉、裂解炉、燃气锅炉等。
因为这些炉子都使用可燃气体作为燃料，由于操作上的失误或泄漏，易于造成输气管线回火而引起的工艺装置爆炸危险。
为了防止这一安全事故，应安装加热炉阻火器。

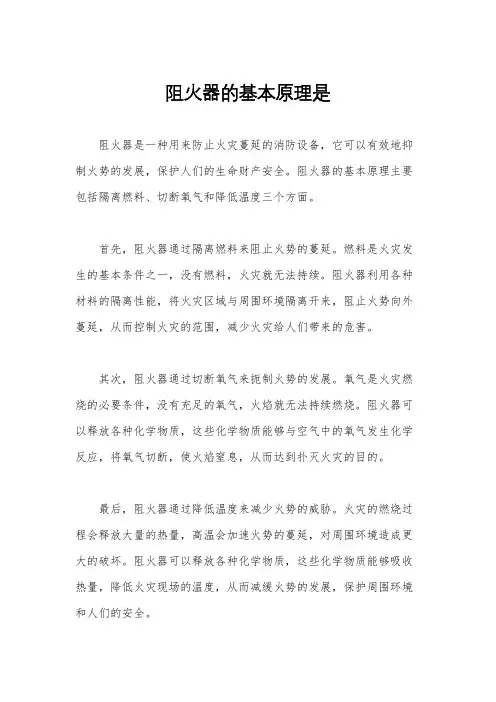

阻火器的基本原理是
阻火器的基本原理是
阻火器是一种用来防止火灾蔓延的消防设备，它可以有效地抑制火势的发展，保护人们的生命财产安全。
阻火器的基本原理主要包括隔离燃料、切断氧气和降低温度三个方面。
首先，阻火器通过隔离燃料来阻止火势的蔓延。
燃料是火灾发生的基本条件之一，没有燃料，火灾就无法持续。
阻火器利用各种材料的隔离性能，将火灾区域与周围环境隔离开来，阻止火势向外蔓延，从而控制火灾的范围，减少火灾给人们带来的危害。
其次，阻火器通过切断氧气来扼制火势的发展。
氧气是火灾燃烧的必要条件，没有充足的氧气，火焰就无法持续燃烧。
阻火器可以释放各种化学物质，这些化学物质能够与空气中的氧气发生化学反应，将氧气切断，使火焰窒息，从而达到扑灭火灾的目的。
最后，阻火器通过降低温度来减少火势的威胁。
火灾的燃烧过程会释放大量的热量，高温会加速火势的蔓延，对周围环境造成更大的破坏。
阻火器可以释放各种化学物质，这些化学物质能够吸收热量，降低火灾现场的温度，从而减缓火势的发展，保护周围环境和人们的安全。
综上所述，阻火器的基本原理是通过隔离燃料、切断氧气和降低温度来控制和扑灭火灾。
它在消防领域发挥着重要的作用，为人们的生命财产安全提供了有力的保障。
希望大家能够加强对阻火器的了解，提高火灾防范意识，做好消防安全工作，共同营造安全的生活环境。

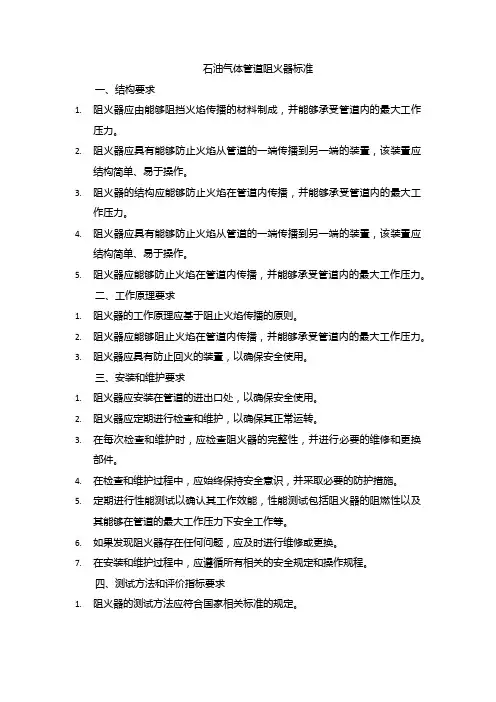

石油气体管道阻火器标准
石油气体管道阻火器标准一、结构要求1.阻火器应由能够阻挡火焰传播的材料制成，并能够承受管道内的最大工作压力。
2.阻火器应具有能够防止火焰从管道的一端传播到另一端的装置，该装置应结构简单、易于操作。
3.阻火器的结构应能够防止火焰在管道内传播，并能够承受管道内的最大工作压力。
4.阻火器应具有能够防止火焰从管道的一端传播到另一端的装置，该装置应结构简单、易于操作。
5.阻火器应能够防止火焰在管道内传播，并能够承受管道内的最大工作压力。
二、工作原理要求1.阻火器的工作原理应基于阻止火焰传播的原则。
2.阻火器应能够阻止火焰在管道内传播，并能够承受管道内的最大工作压力。
3.阻火器应具有防止回火的装置，以确保安全使用。
三、安装和维护要求1.阻火器应安装在管道的进出口处，以确保安全使用。
2.阻火器应定期进行检查和维护，以确保其正常运转。
3.在每次检查和维护时，应检查阻火器的完整性，并进行必要的维修和更换部件。
4.在检查和维护过程中，应始终保持安全意识，并采取必要的防护措施。
5.定期进行性能测试以确认其工作效能，性能测试包括阻火器的阻燃性以及其能够在管道的最大工作压力下安全工作等。
6.如果发现阻火器存在任何问题，应及时进行维修或更换。
7.在安装和维护过程中，应遵循所有相关的安全规定和操作规程。
四、测试方法和评价指标要求1.阻火器的测试方法应符合国家相关标准的规定。
2.在进行测试时，应选取具有代表性的样品进行测试，以确保测试结果的准确性。
3.测试结果的评价指标主要包括阻火器的阻燃性、耐压性以及防止回火的性能等。
4.测试结果应与国家标准规定的指标进行对比，以确定阻火器的性能是否符合要求。

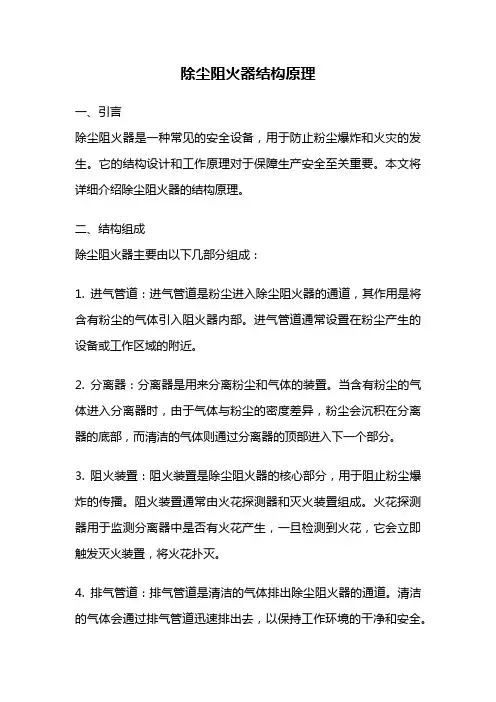

除尘阻火器结构原理
除尘阻火器结构原理一、引言除尘阻火器是一种常见的安全设备，用于防止粉尘爆炸和火灾的发生。
它的结构设计和工作原理对于保障生产安全至关重要。
本文将详细介绍除尘阻火器的结构原理。
二、结构组成除尘阻火器主要由以下几部分组成：1. 进气管道：进气管道是粉尘进入除尘阻火器的通道，其作用是将含有粉尘的气体引入阻火器内部。
进气管道通常设置在粉尘产生的设备或工作区域的附近。
2. 分离器：分离器是用来分离粉尘和气体的装置。
当含有粉尘的气体进入分离器时，由于气体与粉尘的密度差异，粉尘会沉积在分离器的底部，而清洁的气体则通过分离器的顶部进入下一个部分。
3. 阻火装置：阻火装置是除尘阻火器的核心部分，用于阻止粉尘爆炸的传播。
阻火装置通常由火花探测器和灭火装置组成。
火花探测器用于监测分离器中是否有火花产生，一旦检测到火花，它会立即触发灭火装置，将火花扑灭。
4. 排气管道：排气管道是清洁的气体排出除尘阻火器的通道。
清洁的气体会通过排气管道迅速排出去，以保持工作环境的干净和安全。
三、工作原理除尘阻火器的工作原理可以概括为以下几个步骤：1. 进气准备：当含有粉尘的气体进入除尘阻火器时，首先经过进气管道进入分离器。
在分离器中，气体与粉尘分离，粉尘沉积在分离器的底部，而清洁的气体顶部进入下一个部分。
2. 火花探测：分离器中的清洁气体进入阻火装置，其中的火花探测器会不断监测气体中是否有火花产生。
如果检测到火花，火花探测器会立即触发灭火装置。
3. 灭火装置：一旦火花探测器触发，灭火装置就会立即启动。
灭火装置可以采用多种方式，如喷雾灭火剂、惰性气体等。
灭火装置会迅速将火花扑灭，防止火花进一步引发粉尘爆炸。
4. 清洁气体排出：经过灭火后，清洁的气体会通过排气管道迅速排出除尘阻火器，保持工作环境的干净和安全。
四、应用范围除尘阻火器广泛应用于粉尘多的工业生产领域，如煤矿、化工厂、冶金厂等。
它能够有效地防止粉尘爆炸和火灾的发生，保障生产设备和工作人员的安全。
放空管道阻火器知识培训课件
制定并实施安全管理制度和操 作规程，确保放空管道阻火器
的安全运行。
定期开展安全风险评估和隐患 排查，及时消除安全隐患。
建立安全应急预案，提高应对 突发事件的能力。
操作人员培训内容和周期
01
培训内容包括放空管道阻火器的 结构、原理、性能、操作规程等 。
定期对法规标准进行更新 和解读，确保企业安全管 理工作的及时性和有效性 。
ABCD
企业需要了解并遵守这些 法规标准要求，确保放空 管道阻火器的合规性。
加强与政府监管部门的沟 通和协作，共同推动行业 安全管理水平的提升。
企业内部管理制度完善
01
企业需要建立完善的内部管理制度，包括放空管道阻火器的采购、验 收、安装、使用、维护等环节。
阻火器外观检查
确认阻火器外观无损坏、变形 或腐蚀等迹象。
连接部件检查
检查阻火器与管道连接处是否 紧固，无泄漏现象。
阻火芯件检查
查看阻火芯件是否完好，无堵 塞或破损情况。
仪表及控制系统检查
确认相关仪表和控制系统工作 正常，无故障提示。
正常运行中监控参数设置
01
02
03
04
压力监测
设置合适的压力监测点，实时 监测阻火器前后压力变化。
填充型阻火器内部填充有阻火 材料，如陶瓷纤维、石棉等， 具有良好的阻火性能和耐高温 性能。但填充材料易受到气体 腐蚀和机械损伤，需要定期更 换。
板式阻火器由多层金属板组成 ，每层金属板之间形成狭小的 孔隙，具有良好的阻火性能和 较大的流通面积。但板式阻火 器压力降较大，易受到机械损 伤。
金属丝网阻火器由多层金属丝 网组成，具有良好的透气性和 阻火性能。金属丝网阻火器压 力降较小，但易受到气体腐蚀 和堵塞。
化工企业阻火装置简介
化工企业阻火装置简介阻火装置包括安全液封、水封井、阻火器、单向阀等，其作用是防止外部火焰蹿入有着火爆炸危险的设备、管道、容器内或防止火焰在设备和管道间扩展蔓延。
1、安全液封安全液封阻止火灾蔓延的原理是让液体在进出气管之间，此时在液封两侧的任意一侧着火后，火焰无法继续传播，会在液封处被熄灭。
通常安全液封分为两种，分别是敞开式和封闭式。
安全液封的管理使用要求：(1)液封介质在冬季有可能结冻，应采取防冻措施，如加设保温管、添加防冻液等方法。
止逆阀要采用防锈蚀金属制造，且材质不能与液体反应，水封外壳表面也应防止锈蚀。
(2)安全液封内的液位应根据设备内的压力保持规定高度，使用中要经常检查液位。
(3)在封闭式安全液封中的气体流动与敞开式安全液封大概相同，只是与大气不相互连通。
2、水封井水封井的原理是利用介质密度不同或封隔区域内外压力差异达到隔离目的，其作用主要有两方面；其一是隔离封堵，防止隔离介质漫流或外部介质混入，以达到防止环境污染或防火防爆作用：其二是起到安全保护的作用，相当于安全阀。
为防止火势在工业下水道内蔓延扩大，各生产车间、装置、单元、建构筑物、罐组、管沟及电缆沟等下水道出口处，工业生产装置的围堰下水道出口及下水道的支管与干管连接处均应设置安全水封井：油罐组的水封井应设在防火堤外；建筑物内由于防火防爆的要求不同而分隔开不同的房间时，每个房间的下水道出口应单独设置水封井。
3、阻火器阻火器是用来阻止易燃气体和易燃液体蒸气火焰蔓延的一种安全装置。
一般安装在输送可燃气体的管道中，或者通风的槽端上。
主要是由能够通过气体的许多细小、均匀（或不均匀）的通道（或孔隙）的不燃性固体材料组成，结构简单，安装方便，造价低廉，因此应用比较广泛。
阻火器主要由壳体和滤芯两部分组成。
壳体应具有足够的强度，以承受爆炸产生的冲击压力。
滤芯是阻止火焰传播的主要构件，常用的有金属网型滤芯和波纹型滤芯两种。
金属网型滤芯用直径0.23~0.315mm的不锈钢网或铜网多层重叠组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阻火器
一、阻火器的作用
阻火器又名防火器，阻火器是用来阻止易燃气体，液体的火焰蔓延和防止回火而引起爆炸的安全装置。
阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。
二、阻火器工作原理
关于阻火器的工作原理,目前主要有两种观点:一是基于传热作用;一是基于器壁效应。
1传热作用
燃烧所需要的必要条件之一就是要达到一定的温度,即着火点。
低于着火点,燃烧就会停止。
依照这一原理,只要将燃烧物质的温度降到其着火点以下,就可以阻止火焰的蔓延。
当火焰通过阻火元件的许多细小通道之后将变成若干细小的火焰。
设计阻火器内部的阻火元件时,则尽可能扩大细小火焰和通道壁的接触面积,强化传热,使火焰温度降到着火点以下,从而阻止火焰蔓延。
2 器壁效应
燃烧与爆炸并不是分子间直接反应,而是受外来能量的激发,分子键遭到破坏,产生活化分子,活化分子又分裂为寿命短但却很活泼的自由基,自由基与其它分子相撞,生成新的产物,同时也产生新的自由基再继续与其它分子发生反应。
当燃烧的可燃气通过阻火元件的狭窄通道时,自由基与通道壁的碰撞几率增大,参加反应的自由基减少。
当阻火器的通道窄到一定程度时,自由基与通道壁的碰撞占主导地位,由于自由基数量急剧减少,反应不能继续进行,也即燃烧反应不能通过阻火器继续传播。
3 最大实验安全间隙—MESG值
火焰通过阻火元件的细小通道并在通道内降温。
当火焰被分割小到一定程度时,经通道移走的热量足以将温度降到可燃物燃点以下,使火焰熄灭。
或由器壁效应解释,当通道窄到一定程度时,自由基与管道壁的碰撞占主导地位,自由基大量减少,燃烧反应不能继续进行。
因此,把在一定条件下(0. 1 MPa ,20 ℃) 刚好能够使火焰熄灭的通道尺寸定义为“最大实验安全间隙”(MESG,Maximum Exp erimental Safe Gap) 。
阻火元件的通道尺寸是决定阻火器性能的关键因素,不同气体具有不同的MESG值。
因此,在选择阻火器时, 应根据可燃气体的组成确定其MESG值。
在具体选择时,又根据
MESG值将气体划分为几个等级。
目前国际上经常采用两类方法。
一是美国全国电气协会(NEC) 的分类法,它根据气体的MESG值将气体分为四个等级(A ,B ,C ,D) ;另一类是国际电工协会( IEC) 的方法,它也将气体分为四个等级( IIC , IIB , IIA 及I) 。
两种标准划分的各类气体的MESG 值及测试气体如表1所示。
表1 两种MESG分类标准
NEC IEC MESG/ mm 测试气体
A IIC 0. 25 乙炔
B II
C 0. 28 氢气
C IIB 0. 65 乙烯
D IIA 0. 90 丙烯
G M I 1. 12 甲烷
这样,在选用阻火器时,即可在设计规定使用的规范中首先查出所用可燃气体的等级,然后根据该组气体对应的MESG 值来选择相应的阻火元件。
三、管道阻火器的型号
一般分为两类：
一类是用于大型氢气管道的阻火器。
这种阻火器采用法兰连接按管道的内径来命名规格DN15,DN20,DN25,DN40,DN50,DN80,DN100,DN150,DN200,DN250等几种规格。
第二类是用于氢气瓶的阻火器。
一般有三种：
第一种是接氢气瓶的（一头是螺纹M16*1.5，一头是Φ8或Φ10皮接头);
第二种是两端带螺纹(M16*1.5)的;氢气瓶阻火器
第三种是两端均带皮接头（Φ8或Φ10)
阻火器分为防爆型、耐烧型和防震型三种。
设于油罐顶部与机械呼吸阀串联安装的阻火器通常为防爆型。
四、阻火器材质
安装于管端的阻火器壳体，宜采用铸铁和含镁量不大于0 . 5 % 的铸铝合金，也可按设计要求采用其它材料:
安装于管道中的阻火器壳体，应采用铸钢或碳钢焊接，也可按设计要求采用其它材料;
阻火层芯件和安装于管道中的阻火器芯壳及芯件压环应采用不锈钢;
安装于管端的阻火器芯壳及芯件压环，宜采用铸铁或铸铝。
五、主要用途
于清洗和更换。
阻火器性能要求
管端阻火器的阻火性能应达到GB5908《石油储罐阻火器阻火性能和试验方法》规定: ①阻火器壳体应能承受不小于019M Pa 的水压, 无泄漏, 无裂痕或永久变形; ②阻火器应能连续阻爆试验13 次, 每次都能阻火; ③阻
火器应能经受耐烧试验1h, 在此期间无回火。
管道阻火器的阻火性能应达到GB13347《石油气体管道阻火器阻火性能和试验方法》规定: ①阻火器壳体应能承受115 倍于设计压力的水压试验, 无渗漏; ②阻爆燃型阻火器必须连续经受13 次阻爆燃试验, 每次必须阻
止亚音速火焰通过; ③阻爆轰型阻火器必须连续经受13 次阻爆轰试验,
每次必须阻止超音速火焰通过。
八、阻火器分类
阻火器因结构形式不同分为:
金属网型阻火器: 以不同目数的金属丝网重叠起来组成阻火层。
这种阻火器由于本身结构达不到阻火性能, 已被取代。
波纹型阻火器: 这种结构阻火器由不同的波纹板和平板缠绕成不同规格孔隙的阻火层, 阻火层上由相同尺寸的三角形孔隙阻成, 波纹的高度根据阻止火焰速度设计, 因此制造较为简单, 能阻止爆燃和爆轰火焰通过, 被广泛应用。
泡沫金属型阻火器: 阻火器的阻火层用多孔隙的泡沫金属, 其结构与多孔隙的泡沫塑料相似。
其金属中铬的含量不少于15% , 不大于40% , 容重不小于015g/cm3。
其优点体积小, 重量轻, 但阻力大, 易堵塞。
平行板型阻火器: 阻火器的阻火层由不锈钢薄板垂直平行排列而成, 板间隙在013～ 017mm 之间而形成许多细小的通道。
这种结构能承受较猛烈的爆炸。
它易于制造和清理, 但体积大, 流阻大。
多孔板型阻火器: 阻火器的阻火层用不锈钢薄板水平方向重叠而成, 板上有许多细小的缝隙或许多细小的孔眼, 而形成了许多有规律的通道。
板与板之间有016mm 的间隙, 形成固定的间距, 这种阻火器的阻力小, 但不能承受猛烈的爆炸。
水封型阻火器: 水封用于阻止、节制气流。
其原理是利用水位差的性能来阻止火焰通过, 因为火焰通过水封层时吸收大量热量, 迫使火焰熄灭。
适用于阻止爆燃火焰通过, 其结构简单, 体积大, 因此使用上有其局限性。
充填型阻火器: 其阻火层为充填物砾石、陶瓷环和玻璃珠等充填物、
利用充填物之间的空隙阻止火焰通过。
充填型阻火器结构简单, 但流阻大, 能有效阻止爆轰火焰通过。
