阻火器说明
阻火器概述
概述
GZ—Ⅰ型管道阻火器是安装在输送ⅡA级烃类易燃爆炸性气体混合物的管道上，用以阻止因回火而引起火焰向管道传播的一种安全设备，它具有阻止和熄灭传播火焰的作用。
主要由阻火层、壳体、连接件等组成。
一、特点
1、结构简单，易维护修理。
2、管道阻火器的阻火层材质为SUS304不锈钢材料，耐腐蚀性强。
壳体通常材质为碳钢和不锈钢。
3、阻火层内连接处的垫片采用的是铝合金。
阻火层内部形成密闭状
态。
二、性能
1、我公司生产的GZ—Ⅰ型管道阻火器经中国科技大学和公安部天
津消防科研所联合完全符合国标规定。
连续经受13次阻爆试验，
每次都能阻止亚音速火焰通过。
2、水压试验压力为公称压力的1.5倍，稳压10分钟无泄露。
3、设计压力：1.6MPa (2.0MPa) 2.5MPa
4、介质温度：100℃
5、安全阻火速度：869m/s
三、结构尺寸
1. 阻火器壳体
2. 阻火层总成
3. 缠绕密封垫圈子
4. 锁紧螺栓、螺母
四、安装、维护与保养
1．按图示方向安装。
2．在管道扫线干净后，方可安装管道阻火器。
3．为了确保管道阻火器的性能达到安全使用的目的，对阻火器每半年应定期进行一次检查保养。
检查阻火层芯子是否堵塞、变形、腐蚀等。
被堵塞的阻火堵塞层芯子应清洗干净，保证芯子上的每个孔眼畅通，对于变形或腐蚀芯子应立即更换。
4. 重新安装阻火芯子时，应保证结合面严密，不许泄露。
5. 阻火层组装时，层与层之间的垫圈必须密闭，不允许泄露。

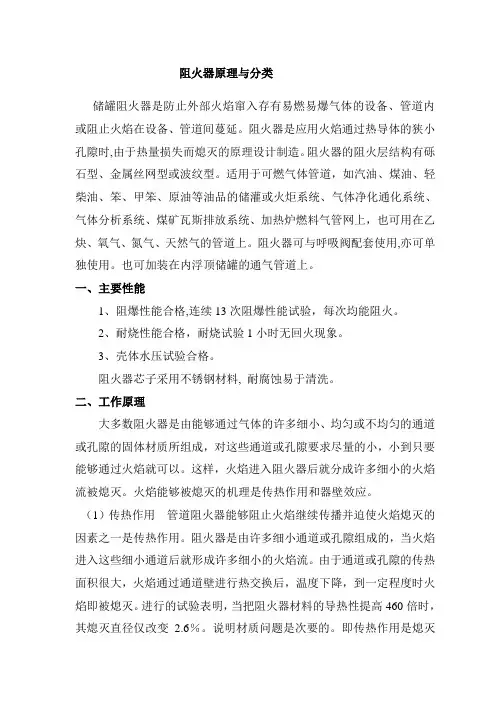

阻火器的作用和工作原理
阻火器原理与分类储罐阻火器是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。
阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。
阻火器的阻火层结构有砾石型、金属丝网型或波纹型。
适用于可燃气体管道，如汽油、煤油、轻柴油、笨、甲笨、原油等油品的储灌或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气管网上，也可用在乙炔、氧气、氮气、天然气的管道上。
阻火器可与呼吸阀配套使用,亦可单独使用。
也可加装在内浮顶储罐的通气管道上。
一、主要性能1、阻爆性能合格,连续13次阻爆性能试验，每次均能阻火。
2、耐烧性能合格，耐烧试验1小时无回火现象。
3、壳体水压试验合格。
阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。
二、工作原理大多数阻火器是由能够通过气体的许多细小、均匀或不均匀的通道或孔隙的固体材质所组成，对这些通道或孔隙要求尽量的小，小到只要能够通过火焰就可以。
这样，火焰进入阻火器后就分成许多细小的火焰流被熄灭。
火焰能够被熄灭的机理是传热作用和器壁效应。
（1）传热作用管道阻火器能够阻止火焰继续传播并迫使火焰熄灭的因素之一是传热作用。
阻火器是由许多细小通道或孔隙组成的，当火焰进入这些细小通道后就形成许多细小的火焰流。
由于通道或孔隙的传热面积很大，火焰通过通道壁进行热交换后，温度下降，到一定程度时火焰即被熄灭。
进行的试验表明，当把阻火器材料的导热性提高460倍时，其熄灭直径仅改变2.6％。
说明材质问题是次要的。
即传热作用是熄灭火焰的一种原因，但不是主要的原因。
因此，对于作为阻爆用的阻火器来说，其材质的选择不是太重要的。
但是在选用材质时应考虑其机械强度和耐腐蚀性能。
（2）器壁效应根据燃烧与爆炸连锁反应理论，认为燃烧炸现象不是分子间直接作用的结果，而是在外来能源（热能、辐射能、电能、化学反应能等）的激发下，使分子分裂为十分活泼而寿命短促的自由基。
化学反应是靠这些自由基进行的。
阻火器工作原理
阻火器原理作用阻火器又名防火器，阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。
阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。
阻火器的阻火层结构有砾石型、金属丝网型或波纹型。
适用于可燃气体管道，如汽油、煤油、轻柴油、苯、甲苯、原油等油品的储灌或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道用品。
本阀可与呼吸阀配套使用,亦可单独使用。
主要性能:1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
2、耐烧性能合格，耐烧试验1小时无回火现象。
3、壳体水压试验合格。
本产品结构合理，重量轻、耐腐蚀。
易检修，安装方便。
阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。
一、阻火器简述阻火器是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置。
通常装在输送或排放易燃易爆气体的储罐和管线上。
（作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。
阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。
阻火器的阻火层结构有砾石型、金属丝网型或波纹型。
）石油化工装置的设计中,阻火器是用于阻止可燃气火焰继续传播的安全装置,自1928 年首先应用于石油工业以来,由于其简便易行而被石油及化工装置大量采用。
国内石油化工装置中,阻火器应用已很普通,但在装置设计中,尤其是在线(管道) 阻火器选型中的某些细节问题还容易被忽视。
1 阻火器的工作原理关于阻火器的工作原理,目前主要有两种观点:一是基于传热作用;一是基于器壁效应。
1. 1 传热作用燃烧所需要的必要条件之一就是要达到一定的温度,即着火点。
低于着火点,燃烧就会停止。
依照这一原理,只要将燃烧物质的温度降到其着火点以下,就可以阻止火焰的蔓延。
当火焰通过阻火元件的许多细小通道之后将变成若干细小的火焰。
阻火器的工作原理
阻火器的工作原理
阻火器，又称灭火器，是一种用于扑灭火灾的装置。
它是一项非常重要的消防设备，可以在火灾初期迅速扑灭火灾，防止火势蔓延，保护人们的生命和财产安全。
那么，阻火器是如何工作的呢？接下来我们就来详细了解一下阻火器的工作原理。
阻火器的工作原理主要是利用灭火剂将火源周围的氧气隔离，从而达到扑灭火灾的效果。
一般来说，灭火器内部会装有压缩气体，当使用时，只需按下灭火器上的开关，压缩气体就会将灭火剂喷射出来。
阻火器内部装有灭火剂，灭火剂的种类有很多，常见的有干粉、泡沫、二氧化碳等。
不同种类的灭火剂适用于不同类型的火灾，如干粉适用于电器火灾，泡沫适用于液体火灾，二氧化碳适用于易燃液体或气体火灾。
当灭火器使用时，灭火剂会被喷射到火源附近，灭火剂的喷射速度和压力会将火源周围的氧气隔离，使火焰无法继续燃烧。
同时，灭火剂还会吸收热量，降低火焰温度，从而达到扑灭火灾的效果。
除了隔离氧气和降低温度，灭火剂还可以化学反应与火焰氧化反应中的自由基结合，从而抑制火焰的燃烧。
这种化学反应可以迅速扑灭火灾，并避免火势蔓延。
总的来说，阻火器的工作原理是通过喷射灭火剂将火源周围的氧气隔离，降低火焰温度，化学反应抑制火焰燃烧，从而达到扑灭火灾的效果。
使用阻火器时，需要注意选择合适的灭火剂，正确操作灭火器，避免火势蔓延，确保灭火效果。
在日常生活中，我们要时刻保持警惕，学会正确使用阻火器，遇到火灾时可以迅速扑灭火源，保护自己和他人的安全。
消防安全是每个人都应该重视的问题，希望通过大家的共同努力，减少火灾事故的发生，创造一个更加安全的生活环境。
阻火器使用说明书(中文)
阻火器使用说明书中国·乐山市热工仪表有限公司一、用途及特点阻火器是用来阻止易燃气体,液体的火焰蔓延和防止回火而引起爆炸的安全装置。
通常装在输送或排放易燃易爆气体的储罐和管线上。
如火炬，加热燃烧系统，石油气体回收系统或其它易燃气体系统。
阻火器能够阻止火焰继续传播并迫使火焰熄灭，阻火器是由许多细小通道或孔隙组成的，当火焰进入这些细小通道后就形成许多细小的火焰流。
由于通道或孔隙的传热面积很大，火焰通过通道壁进行热交换后，温度下降，到一定程度时火焰即被熄灭。
二、主要技术参数适用介质：燃气、油、气体等工作温度：≤80℃法兰标准：JB、GB、HG壳体材质：WCB执行标准：SY7511-87、GB5908、GB13347-92三、维护与保养1、为了确保阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读厂家提供的说明书，并仔细核对标牌与所装管线要求是否一致。
2、阻火器上的流向标记必须与介质流向一致。
3、每隔半年应检查一次。
检查阻火层是否有堵塞、变形或腐蚀等缺陷。
4、被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。
5、清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。
6、重新安装阻火层时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。
该阻火器适合于氢气等一切易燃易爆气体。
四、定货须知为了保证提供的产品能满足贵公司（厂）的使用要求，请按以下要求提供必要的参数：1、产品型号2、公称压力3、公称通径4、工作介质5、工作温度6、法兰标准7、结构长度（有要求时）五、图形。

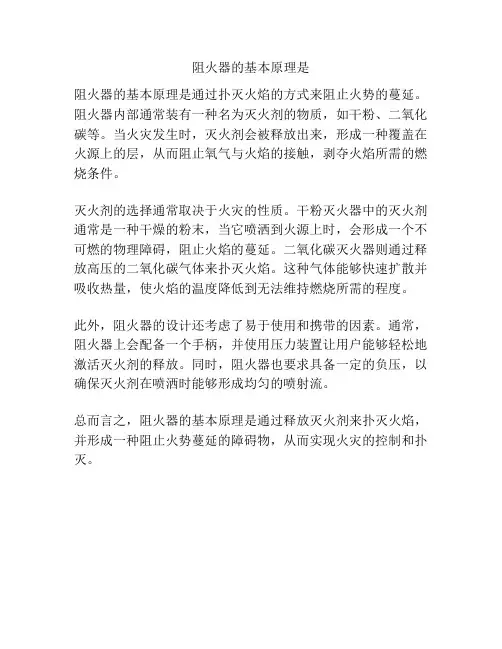

阻火器的基本原理是
阻火器的基本原理是
阻火器的基本原理是通过扑灭火焰的方式来阻止火势的蔓延。
阻火器内部通常装有一种名为灭火剂的物质，如干粉、二氧化碳等。
当火灾发生时，灭火剂会被释放出来，形成一种覆盖在火源上的层，从而阻止氧气与火焰的接触，剥夺火焰所需的燃烧条件。
灭火剂的选择通常取决于火灾的性质。
干粉灭火器中的灭火剂通常是一种干燥的粉末，当它喷洒到火源上时，会形成一个不可燃的物理障碍，阻止火焰的蔓延。
二氧化碳灭火器则通过释放高压的二氧化碳气体来扑灭火焰。
这种气体能够快速扩散并吸收热量，使火焰的温度降低到无法维持燃烧所需的程度。
此外，阻火器的设计还考虑了易于使用和携带的因素。
通常，阻火器上会配备一个手柄，并使用压力装置让用户能够轻松地激活灭火剂的释放。
同时，阻火器也要求具备一定的负压，以确保灭火剂在喷洒时能够形成均匀的喷射流。
总而言之，阻火器的基本原理是通过释放灭火剂来扑灭火焰，并形成一种阻止火势蔓延的障碍物，从而实现火灾的控制和扑灭。
汽车防火帽(阻火器)使用规范【范本模板】
汽车防火帽（阻火器）使用规范一、介绍：汽车防火帽(又名汽车防火罩、机动车排气火花熄灭器、汽车排气管防火罩、火花熄灭器、火星熄灭器、防火罩、防火帽、汽车防火罩、汽车阻火器、防火帽) 是一种安装在机动车排气管后，允许排气流通过，且阻止排气流内的火焰和火星喷出的安全防火、阻火装置。
是保障国家重点防火单位和一切运输车辆在易燃易爆区域必配的安全防火重要产品。
二、防火帽规格：汽车防火帽的选择需要根据每辆汽车排气管的粗细来选择，常用的规格[以机动车排气管直径（外径)算]有30—80mm之间的11种规格（30，35，40，45，50，55,60，65，70，75，80）,另外还有85—130mm之间的10种规格（85，90，95，100,105，110,115，120,125，130），特别为了大型的车辆准备。
三、功能特点：防火帽采用世界先进的涡流阀式结构,用夹紧箍固定于机动车排气管尾部，可长期配带,不影响排气。
进入进火区域时关闭防火阀门，驶出后开启。
在易燃品燃点较低浓度较大的场所，能够完全熄灭汽车排气管尾气中夹带的火花.是保障国家重点防火单位和一切运输车辆在易燃易爆区必配的安全防火重要产品。
四、适用范围：适用于易燃易爆重点防火单位及仓库货场、制氧站、煤气储备站等禁火区域.该产品安装非常方便快捷，只需将口径匹配的规格产品的带有夹紧箍的开口一端套在相应机动车排气管上，然后拧紧夹紧箍两边的螺母即可。
五、使用方法：使用汽车防火帽时，只需将口径匹配的防火帽带有夹紧箍的开口一端套在相应机动车排气管上,然后拧紧夹紧箍两边的螺母.车辆进入禁火区域时必须关闭阀门保证安全防火，车辆不在禁火区时，打开阀门不影响车辆排气。
六、维护与保养(1)为了确保阻火器的性能达到使用目的,在安装阻火器前，必须认真阅读厂家提供的说明书,并仔细核对标牌与所装排气管口径要求是否一致。
（2）使用前应检查阻火器是否完好，检查阻火层是否有堵塞、变形或腐蚀等缺陷.（3）被堵塞的阻火层应清洗干净,保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。
敞开式安全水封阻火器说明书
1 引言防止爆炸甚至爆轰事故,把灾害控制在有限的范围内，把损失降到最低，需要利用隔爆装置将设备内发生的燃烧或爆炸火焰实施阻隔，使之无法通过管道传播到其它设备中去。
隔爆技术措施按作用机制不同，分为机械隔爆和化学隔爆两种类型。
本课题通过了解机械阻火器的工作原理、主要应用场所、分类方法，敞开型水封阻火器的结构、工作原理，从而进一步学习敞开式水封阻火器的性能参数及其计算过程；最后，应用相关知识，设计敞开式水封阻火器。
2 阻火器相关知识2.1机械阻火器的工作原理大多数阻火器由能够通过气体的许多细小均匀的或不均匀的通道和孔隙的基体组成，这些通道和孔隙应尽量小，小到能够通过火焰就行。
这样，火焰进入阻火器内就被分成许多细小的火焰流被熄灭。
火焰能够被熄灭的机理是传热作用和器壁效应[1]。
2.1.1 传热作用当火焰进入阻火器中的孔隙或细小通道时，就形成许多细小的火焰流。
由于通道或孔隙的传热面积很大，火焰通过通道壁是进行热交换后，温度会下降，到一定程度时火焰即被熄灭。
但传热作用只是熄灭火焰的一种原因，不是主要原因。
2.1.2 器壁效应根据燃烧与爆炸连锁反应理论，认为燃烧与爆炸现象不是分子间直接作用的结果，而是在外来能源的激发下，使分子键受到破坏，产生具备反应能力的分子，这些具有反应能力的分子发生化学反应时首先分裂为十分活泼而寿命短促的自由基。
化学反应是靠这些自由基进行的。
自由基与另一分子作用，作用的结果除了生成物之外还能产生新的自由基。
这些新的自由基迅速参与分子反应后又产生新的自由基。
这样自由基又消耗又生成如此不断进行下去。
可知易燃混合气体自行燃烧的条件是：新产生的自由基数等于或大于消失的自由基数。
随着阻火器尺寸的减小，自由基与反应分子之间碰撞几率随之减少，而自由基与通道壁之间的碰撞几率反而增加，这样就促使自由基反应减低。
当通道尺寸减小到某一数值时，这种启闭效应就造成了火焰不能继续进行的条件，火焰即被组织。
2.2机械阻火器的分类2.2.1根据阻火器的用途分类(1) 隔爆型：主要用于阻隔可燃物燃烧或爆炸火焰的传播，且能承受一定的爆炸压力的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阻火器说明
阻火器又名防火器，阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。
阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。
阻火器的阻火层结构有砾石型、金属丝网型或波纹型。
适用于可燃气体管道，如汽油、煤油、轻柴油、笨、甲笨、原油等油品的储灌或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道用品。
本阀可与呼吸阀配套使用,亦可单独使用。
主要性能:1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
2、耐烧性能合格，耐烧试验1小时无回火现象。
3、壳体水压试验合格。
本产品结构合理，重量轻、耐腐蚀。
易检修，安装方便。
阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗
一，阻火器工作原理[/title]关于阻火器的工作原理,目前主要有两种观点:一是基于传热作用;一是基于器壁效应。
1，传热作用[/title]燃烧所需要的必要条件之一就是要达到一定的温度,即着火点。
低于着火点,燃烧就会停止。
依照这一原理,只要将燃烧物质的温度降到其着火点以下,就可以阻止火焰的蔓延。
当火焰通过
阻火元件的许多细小通道之后将变成若干细小的火焰。
设计阻火器内部的阻火元件时,则尽可能扩大细小火焰和通道壁的接触面积,强化传热,使火焰温度降
到着火点以下,从而阻止火焰蔓延。
2 ，器壁效应燃烧与爆炸并不是分子间直接反应,而是受外来能量的激发,分子键遭到破坏,产生活化分子,活化分子又分裂为寿命短但却很活泼的自由基,
自由基与其它分子相撞,生成新的产物,同时也产生新的自由基再继续与其它分子发生反应。
当燃烧的可燃气通过阻火元件的狭窄通道时,自由基与通道壁的碰撞几率增大,参加反应的自由基减少。
当阻火器的通道窄到一定程度时,自由基与通道壁的碰撞占主导地位,由于自由基数量急剧减少,反应不能继续进行,也即燃烧
反应不能通过阻火器继续传播。
3. 最大实验安全间隙?MESG值火焰通过阻火元件的细小通道并在通道内降温。
当火焰被分割小到一定程度时,经通道移走的热量足以将温度降到可燃物燃点以下,使火焰熄灭。
或由器壁效应解释,当通道窄到一定程度时,自由基与管道壁的碰撞占主导地位,自由基大量减少,燃烧反应不能继续进行。
因此,把在一定条件下(0. 1 MPa ,20 ℃) 刚好能够使火焰熄灭的通道尺寸定义为“最大实验安全间隙”(MESG,Maximum Experimental Safe Gap) 。
阻火元件的通道尺寸是决定阻火器性能的关键因素,不同气体具有不同的MESG值。
因此,在选择阻火器时, 应根据可燃气体的组成确定其MESG值。
在具体选择时,又根据MESG值将气体划分为几个等级。
目前国际上经常采用两类方法。
一是美国全国电气协会(NEC) 的分类法,它根据气体的MESG值将气体分为四个等级(A ,B ,C ,D) ;另一类是国际电工协会( IEC) 的方法,它也将气体分为四个等级( IIC , IIB , IIA 及I) 。
两种标准划分的各类气体的MESG 值及测试气体如表1所示。
表1 两种MESG分类标准
NEC IEC MESG/ mm 测试气体
A IIC 0. 25 乙炔
B II
C 0. 28 氢气
C IIB 0. 65 乙烯
D IIA 0. 90 丙烯
G M I 1. 12 甲烷
这样,在选用阻火器时,即可在设计规定使用的规范中首先查出所用可燃气体的等级,然后根据该组气体对应的MESG 值来选择相应的阻火元件。
二、工作原理[/title]大多数阻火器是由能够通过气体的许多细小、均匀或不均匀的通道或孔隙的固体材质所组成，对这些通道或孔隙要求尽量的小，小到只要能够通过火焰就可以。
这样，火焰进入阻火器后就分成许多细小的火焰流被熄灭。
火焰能够被熄灭的机理是传热作用和器壁效应。
二，传热作用
管道阻火器能够阻止火焰继续传播并迫使火焰熄灭的因素之一是传热作用。
我们知道，阻火器是由许多细小通道或孔隙组成的，当火焰进入这些细小通道后就形成许多细小的火焰流。
由于通道或孔隙的传热面积很大，火焰通过通道壁进行热交换后，温度下降，到一定程度时火焰即被熄灭。
进行的试验表明，当把阻火器材料的导热性提高460倍时，其熄灭直径仅改变2.6％。
这说明材质问题是次要的。
即传热作用是熄灭火焰的一种原因，但不是主要的原因。
因此，对于作为阻爆用的阻火器来说，其材质的选择不是太重要的。
但是在选用材质时应考虑其机械强度和耐腐蚀等性能。
三，器壁效应
根据燃烧与爆炸连锁反应理论，认为燃烧炸现象不是分子间直接作用的结果，而是在外来能源（热能、辐射能、电能、化学反应能等）的激发下，使分子分裂为十分活泼而寿命短促的自由基。
化学反应是靠这些自由基进行的。
自由基与另一分子作用，作用的结果除了生成物之外还能产生新的自由基。
这样自由基又消耗又生新的如此不断地进行下去。
可知易燃混合气体自行燃烧（在开始燃烧后，没有外界能源的作用）的条件是：新产生的自由基数等于或大于消失的自由基数。
当然，自行燃烧与反应系统的条件有关，如温度、压力、气体浓度、容器的大小和材质等。
随着阻火器通道尺寸的减小，自由基与反应分子之间碰撞几率随之减少，而自由基与通道壁的碰几率反而增加，这样就促使自由基反应减低。
当通道尺寸减小到某一数值时，这种器壁效应就造成了火焰不能继续进行的条件，火焰即被阻止。
由此可知，器壁效应是阻火器阻火焰作的主要机理。
由此点出发，可以设计出知种结构形式的阻火器，满足工业上的需要。
四，分类[/title]管道阻火器一般分为两类：
一类是用于大型氢气管道的阻火器。
这种阻火器采用法兰连接。
按管道的内径来命名规格：
DN15,DN20,DN25,DN40,DN50,DN80,DN100,DN150,DN200,DN250等几种规格。
第二类是用于氢气瓶的阻火器。
一般有三种：
第一种是接氢气瓶的（一头是螺纹M16*1.5，一头是Φ8或Φ10皮接头);
第二种是两端带螺纹(M16*1.5)的;氢气瓶阻火器
第三种是两端均带皮接头（Φ8或Φ10)
五，维修与保养[/title]1、为了确保阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读厂家提供的说明书，并仔细核对标牌与所装管线要求是否一致。
2、阻火器上的流向标记必须与介质流向一致。
3、每隔半年应检查一次。
检查阻火层是否有堵塞、变形或腐蚀等缺陷。
4、被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。
5、清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。
6、重新安装阻火层时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。
