专题复习光的折射
简答题：
• 4.小明将写着“F”字的白纸，放在装有水的饮料 瓶后面，眼睛在饮料瓶的正前方某位置向饮料瓶 方向观察，看到了“F”字的像是水平方向颠倒、 竖直方向不颠倒且在水平方向比白纸上的“F”字 大，如图12所示。请分析说明像的产生原因及观 察点的大致位置。
• 4．答案：饮料瓶是圆柱形，水平方向相当 于凸透镜；（1分）F字在1倍焦距和2倍焦 距之间，像在水平方向颠倒且是放大的。 （1分）像点在2f点以外，观察点在像点以 外，通过像点的光线继续传播，进入眼睛 。（1分）
简答题：
• 5.从燃烧的火炉一侧，通过火炉上方的空气 看另一侧直立的静止物体，看到的物体在 “晃动”。请解释这个现象。
S’
s
所看到的“鱼”是放大的？ 缩小的？还是等大的？
A’
B’
A
B
生活中的折射现象
S’ S
O
如图所示，来自A点沿OA方向射向界面的光线，出射光线方向不变。来自A点斜射
向界面的光线，出射光线远离法线偏折； （1分）
两条出射光线反向延长线相交于A′点，A′是A的虚像 （1分）
同理，B点成像于B′点，A′B′大于AB 。 所以，看到的“鱼”是鱼放大的虚
像。
（1分）
A’ A
B’
B O
简答题：
3.海上有风时，海面出现波浪，某区域海面呈圆弧形，O 为圆心，圆弧形海面正下方的水中有一条鱼（用箭头AB表 示），如图所示。此时，从圆弧形海面上方看到了水中的这条 “鱼”。看到的“鱼”是鱼的缩小的虚像，请分析说明其原因。 （注：可在图上画光路示意图，以辅助说明)
蜡烛B
标记蜡烛B的位置
蜡烛B
蜡烛A’蜡烛Leabharlann ’像距像距测量值偏大
蜡烛B
OA’=OA OB>OA
O
物距
蜡烛A
镜面
眼睛
蜡烛B
标记像的位置
蜡烛B
蜡烛A’
蜡烛B’
像距
像距测量值偏大
蜡烛B
OA’=OA OB>OA
O
物距
蜡烛A
镜面
眼睛
例题．在“探究平面镜成像特点”实 验中，实验装置如图 8 所示。A是点燃的蜡 烛，B是未点燃的蜡烛。实验时，应使玻璃 板与水平桌面__垂__直___；如果实验操作都是 正确的，但发现三次实验测出的像距都偏 大，其原因是：___________________。
• 5、答案：火炉周围的空气被加热，热空气 上升过程中密度不稳定地变化（1分）。来 自于物体的光线，经过热空气层发生折射 （1分）。折射光线的方向不断变化，使每 个物点的像的位置也在不断的变化（1分） ，所以产生物体“晃动”的感觉。
• 海市蜃楼为多次折射
O
A
B
如图所示，来自A点射向圆心的光线，出射光线方向不变。来自A点斜射向界面的
光线，出射光线远离法线偏折； （1分）
两条出射光线反向延长线相交于A′点，A′是A的虚像 （1分）
同理，B点成像于B′点，A′B′小于AB 。 所以，看到的“鱼”是鱼的缩小的虚
像。
（1分）
O
A’ B’
A
B
当人在空气中观察水或其它介质中的物体时，在 交界面处只发生了一次折射
专题复习 光的折射
庄河市第十九初级中学 赵成伟
• 光从空气斜射入水中或其它介质中时，折 射光线怎样偏折？垂直射入呢？
• 光从水中斜射入空气中时，折射光线怎样 偏折？
S’
s
1.答案 ：光路示意图如图所示，来自于鱼身上某点s的垂直水 面射出的光线，出射光线方向不变； （1分）
从s点斜射向水面的光线，出射光线远离法线偏折； （1分） 两条出射光线反向延长线的交点s′就是像点，像点s′在物点s的 正上方。 （1分）所以，鱼叉要对准所看到的“鱼”的正下方才 可能叉到鱼。
折射面为平面时，成等大的虚像
折射面为凸面时，成放大的虚像
折射面为凹面时，成缩小的虚像
S S’
例题．在“探究平面镜成像特点”实
验中，实验装置如图 8 所示。A是点燃的蜡 烛，B是未点燃的蜡烛。实验时，应使玻璃 板与水平桌面_______；如果实验操作都是 正确的，但发现三次实验测出的像距都偏 大，其原因是：___________________。
光的折射专题复习
光的折射专题一、知识点梳理复习1、光的折射：光从一种介质射入另一种介质时，传播方向会发生偏折，这种现象就做光的折射。
注：光在同种介质中传播，当介质不均匀时，光的传播方向也会发生偏折。
2、折射角：折射光线与法线之间的夹角。
3、折射定律：①折射光线、入射光线和法线在同一平面内；②折射光线和入射光线分居在法线两侧；③折射角随着入射角的增大而增大，随着入射角的减小而减小；④在折射中光路也是可逆的。
注：右图中光线从一种介质“空气”射入另一种介质“水”中时发生了折射现象，这个过程其实还有一部分光线被水平面反射回去，这里没有画出反射线。
折射中光路可逆的意思是：如果有一道光上图水中按折射光线向空气中照射，那么这道光会按上图的入射光线发生折射，也就是光的路可以互相逆转。
4、光折射中，我们要注意以下几点：①光能射入某种介质，则这种介质一定是透明的。
否则光只会被反射。
②在两种介质的交界面上，如果是透明的介质交界面会发生两种光现象：折射和反射。
如果介质不是透明的，比如钢板等等，就只会发生“反射”。
③光的传播方向一般会发生变化，但特殊情况下，光垂直入射时，传播方向将不变化，也就是说，折射不一定都“折”。
④当介质不均匀时，光的传播方向也会发生改变，也就是说光在同种介质中船时，如果介质不均匀也会发生折射。
5、光的折射规律：①光从空气斜射入水中或其他介质中时，折射光线向法线偏折，入射角大于折射角；②光从其他介质斜射入空气中时，折射光线远离法线偏折，折射角大于入射角；③光垂直界面射入时，传播方向不改变；此时入射角等于折射角等于0。
④光的折射现象例子：海市蜃楼、筷子向上折断了、池水变“浅”了、放大镜、望远镜、显微镜、照相机、投影仪、近视眼镜、老花镜、斜插在水中的筷子在水中部分看起来向上弯；看见落到地平线下的太阳；叉鱼的时候瞄准鱼的下方。
注：在实际的运用中，入射角和折射角究竟谁大，是非常容易出错的问题。
可以不去记它，而记为“疏大密小”，即指在较疏的介质中，光线与法线的夹角较大，而在较密的介质中，光线与法线的夹角较小。
中考科学实验专题复习-光的折射 实验Ⅱ(含解析)
中考科学实验专题复习---光的折射1．小刚想探究“光从空气斜射入其它介质中时，光线偏折程度与介质种类是否有关”，他做了如下实验：① 将一个透明长方体水槽放在水平桌面上，把一块磁性白板竖直插入水槽中，白板与水槽侧壁垂直，激光笔“吸”在白板上，如图1甲所示；① 水槽中装水，让激光笔发出的光线斜射入水中，如图1乙所示，记录水槽底部光斑位置；① 将水槽中的水换成油，让激光笔发出的光线斜射入油中，两次光线在液面的入射点与水槽左壁距离相等，如图1丙所示，记录水槽底部光斑的位置；① 分析光斑的位置关系得出结论．根据以上实验步骤，回答下列问题：（1）请写出实验步骤中存在的问题：；（2）小刚改正上述问题后，所记录的两次光斑的位置如图2所示，分析可知：光从空气斜射入其它介质中时，光线偏折程度与介质种类．（选填“有关”或“无关”）2．某兴趣小组在实验室做“探究光的折射规律”实验：细心的陈远君同学发现，当光以较小的入射角从玻璃砖斜射入空气中时，既能观察到反射光线，又能观察到折射光线，如下图所示。
当入射角的增大到一定程度时，折射光线就消失了，而反射光线变得跟入射光线一样亮。
老师告诉远君这种现象在物理学中叫做“全反射”，并让远君同学将每次实验的数据及观察到的现象记录下来，并查阅相关资料，制成了以下表格。
请你分析实验数据回答以下问题：（1）光从玻璃斜射向空气时，折射角入射角，反射光线比入射光线（选填“亮”或“暗”）。
当入射角i≥ °时，反射能量达到100%，此时发生全反射；（2）当光由玻璃垂直射入空气中时，（选填“能” 或“不能”）发生全反射；（3）根据光路可逆，当光从空气斜射向玻璃时，折射角入射角（选填“大于”、“小于”或“等于”），因此（选填“能” 或“不能”）发生全反射。
3．小明为探究光的折射规律设计了下面两个实验装置：（一）如图甲所示的实验装置，其中光屏F可绕直径NOM前后折转。
（1）实验时，先让光屏E、F位于同一平面内，一束激光贴着光屏E从空气斜射入水中，在光屏F上可以看到折射后的光束。

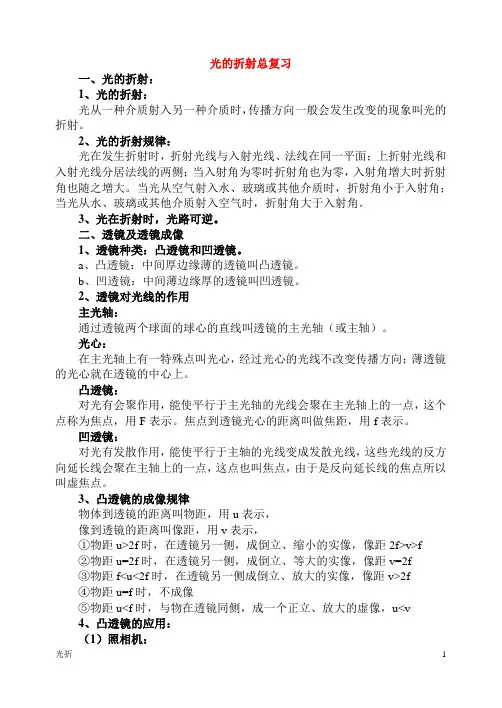

光的折射总复习
光的折射总复习一、光的折射：1、光的折射：光从一种介质射入另一种介质时，传播方向一般会发生改变的现象叫光的折射。
2、光的折射规律：光在发生折射时，折射光线与入射光线、法线在同一平面；上折射光线和入射光线分居法线的两侧；当入射角为零时折射角也为零，入射角增大时折射角也随之增大。
当光从空气射入水、玻璃或其他介质时，折射角小于入射角；当光从水、玻璃或其他介质射入空气时，折射角大于入射角。
3、光在折射时，光路可逆。
二、透镜及透镜成像1、透镜种类：凸透镜和凹透镜。
a、凸透镜：中间厚边缘薄的透镜叫凸透镜。
b、凹透镜：中间薄边缘厚的透镜叫凹透镜。
2、透镜对光线的作用主光轴：通过透镜两个球面的球心的直线叫透镜的主光轴（或主轴）。
光心：在主光轴上有一特殊点叫光心，经过光心的光线不改变传播方向；薄透镜的光心就在透镜的中心上。
凸透镜：对光有会聚作用，能使平行于主光轴的光线会聚在主光轴上的一点，这个点称为焦点，用F表示。
焦点到透镜光心的距离叫做焦距，用f表示。
凹透镜：对光有发散作用，能使平行于主轴的光线变成发散光线，这些光线的反方向延长线会聚在主轴上的一点，这点也叫焦点，由于是反向延长线的焦点所以叫虚焦点。
3、凸透镜的成像规律物体到透镜的距离叫物距，用u表示，像到透镜的距离叫像距，用v表示，①物距u>2f时，在透镜另一侧，成倒立、缩小的实像，像距2f>v>f②物距u=2f时，在透镜另一侧，成倒立、等大的实像，像距v=2f③物距f<u<2f时，在透镜另一侧成倒立、放大的实像，像距v>2f④物距u=f时，不成像⑤物距u<f时，与物在透镜同侧，成一个正立、放大的虚像，u<v4、凸透镜的应用：（1）照相机：镜头相当于一个凸透镜，它的焦距比较小，所拍物体在透镜2倍焦距以外。
原理：利用u>2f时，成倒立、缩小的实像来工作的。
调焦环：用来调节镜头到胶片的距离。
拍近景时，镜头往前伸，离胶片远一些，拍远景时，镜头往后缩，离胶片近一些。
《光的折射》复习提纲
《光的折射》复习提纲一、光的折射1、定义：光从一种介质斜射入另一种介质时，传播方向一般会发生变化；这种现象叫光的折射现象。
2、光的折射定律：⑴折射光线，入射光线和法线在同一平面内。
⑵折射光线和入射光线分居与法线两侧。
⑶光从空气斜射入水或其他介质中时，折射角小于入射角，属于近法线折射。
光从水中或其他介质斜射入空气中时，折射角大于入射角，属于远法线折射。
光从空气垂直射入（或其他介质射出），折射角=入射角= 0 度。
3、在折射时光路是可逆的。
4、应用：从空气看水中的物体，或从水中看空气中的物体看到的是物体的虚像，看到的位置比实际位置高练习：池水看起来比实际的浅是因为光从水中斜射向空气中时发生折射，折射角大于入射角。
☆蓝天白云在湖中形成倒影，水中鱼儿在“云中”自由穿行。
这里我们看到的水中的白云是由光的反射而形成的虚像，看到的鱼儿是由是由光的折射而形成的虚像。
二、透镜1、名词：薄透镜：透镜的厚度远小于球面的半径。
主光轴：通过两个球面球心的直线。
光心：（O）即薄透镜的中心。
性质：通过光心的光线传播方向不改变。
焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。
焦距（f）：焦点到凸透镜光心的距离。
2、 典型光路☆写出两种粗测凸透镜焦距的方法。
答：①凸透镜正对着太阳光，拿一张白纸在它的另一侧来回移动直到纸上的光斑变得最小最亮，即焦点，用刻度尺测出焦点到透镜光心的距离，即焦距。
② 把凸透镜放在书上，让凸透镜逐渐远离书，直到看到书上的字模糊不清时，此时字处在凸透镜的焦点上，用刻度尺测出书面上的字到透镜光心的距离即焦距。
三、凸透镜成像规律及其应用1、实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是：使烛焰的像成在光屏中央。
若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内；②烛焰在焦点上③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。

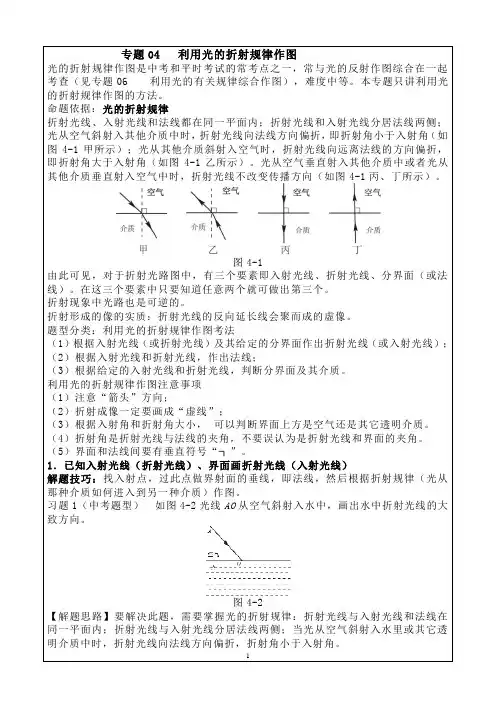

2024年中考物理复习专题：利用光的折射规律作图
专题04 利用光的折射规律作图光的折射规律作图是中考和平时考试的常考点之一，常与光的反射作图综合在一起考查（见专题06 利用光的有关规律综合作图），难度中等。
本专题只讲利用光的折射规律作图的方法。
命题依据：光的折射规律折射光线、入射光线和法线都在同一平面内；折射光线和入射光线分居法线两侧；光从空气斜射入其他介质中时，折射光线向法线方向偏折，即折射角小于入射角（如图4-1甲所示）；光从其他介质斜射入空气时，折射光线向远离法线的方向偏折，即折射角大于入射角（如图4-1乙所示）。
光从空气垂直射入其他介质中或者光从其他介质垂直射入空气中时，折射光线不改变传播方向（如图4-1丙、丁所示）。
图4-1由此可见，对于折射光路图中，有三个要素即入射光线、折射光线、分界面（或法线）。
在这三个要素中只要知道任意两个就可做出第三个。
折射现象中光路也是可逆的。
折射形成的像的实质：折射光线的反向延长线会聚而成的虚像。
题型分类：利用光的折射规律作图考法（1）根据入射光线（或折射光线）及其给定的分界面作出折射光线（或入射光线）；（2）根据入射光线和折射光线，作出法线；（3）根据给定的入射光线和折射光线，判断分界面及其介质。
利用光的折射规律作图注意事项（1）注意“箭头”方向；（2）折射成像一定要画成“虚线”；（3）根据入射角和折射角大小，可以判断界面上方是空气还是其它透明介质。
（4）折射角是折射光线与法线的夹角，不要误认为是折射光线和界面的夹角。
（5）界面和法线间要有垂直符号“┐”。
1．已知入射光线（折射光线）、界面画折射光线（入射光线）解题技巧：找入射点，过此点做界射面的垂线，即法线，然后根据折射规律（光从那种介质如何进入到另一种介质）作图。
习题1（中考题型）如图4-2光线AO从空气斜射入水中，画出水中折射光线的大致方向。
图4-2【解题思路】要解决此题，需要掌握光的折射规律：折射光线与入射光线和法线在同一平面内；折射光线与入射光线分居法线两侧；当光从空气斜射入水里或其它透明介质中时，折射光线向法线方向偏折，折射角小于入射角。
专题复习04 透镜
树人中学初二物理期末复习专题04光的折射透镜班级______姓名_______一、【自主学习】1、光从一种物质进入另一种物质时，它的传播方向通常会______，这种现象叫做光的折射。
2、光的折射现象例举：（1）早晨看到位于地平线的太阳（2）看到池底变了（3）水中的筷子向折起（4）海市蜃楼（5）幻日、太阳变扁、变方等（6）彩虹等。
3、光的折射规律：光折射时，折射光线、入射光线、法线在_________内；折射光线和入射光线分别位于_________两侧。
当光从空气____射到水或玻璃中时，折射光线_________法线，折射角_____入射角。
入射角增大时，折射角______。
光垂直射到水或玻璃的表面时，在水和玻璃中的传播方向______。
根据光路的______，当光从水或玻璃斜射到空气中时，折射光线将_____法线，折射角_____入射角。
45、在“探究凸透镜成像规律”的实验中，从左到右依次放置、和，首先要使它们在同一直线上，其次调整它们的高度，使它们的中心大致在，这样做的目的是。
6、照相机是利用凸透镜能成像的原理制成的，它的镜头相当于一个；人的眼睛像一架神奇的照相机，晶状体相当于，视网膜相当于。
7、幻灯机、投影仪、电影放映机是利用凸透镜能成像的原理制成的，胶片应。
8、如下图所示，在放映幻灯时，要使银幕上出现放大的字母“F”，正确插入幻灯片的方法是（）A、、9、是因为远处的物体的像落在视网膜的方，近视眼应戴矫正，其作用是。
10、远视眼看不清近处的景物，是近处的物体的像落在视网膜的后方，近视眼应戴矫正，其作用是。
11、望远镜能使远处的物体在近处成像。
通常望远镜可看作是由两个透镜组成。
靠近眼睛的透镜叫做镜，靠近被观察物体的透镜叫做镜。
常见的望远镜有__________12、显微镜：近处的物体通过物镜成、的像，再通过目镜成、的像，近处的物体通过显微镜经过两次放大成一个、的像。
13、实像和虚像：实像是由实际光线（反射光线或折射光线）会聚而成的像。
光的折射 透镜专题复习
光的折射透镜专题复习光的折射：位置偏差；作图1．古诗中有“大漠孤烟直，长河落日圆”的壮美诗句，诗人观察到的落日并非太阳的实际位置，而是光线经过不均匀的大气时发生了_______而形成的像，太阳实际在图中_______位置（选填“甲”或“乙”）2．假设地球表面没有大气层，那么人们观察到日出的时刻与现在相比将( ) A．提前B．延后C．相同D．不确定3．如图(a)所示是一块厚平板玻璃，也称玻璃砖；如图(b)所示是一个三棱形的透明玻璃，也称三棱镜．请根据两图中所给的入射光线，画出折射光线．辨别透镜的种类4.平行光线经图所示的中空玻璃砖后将会（）A.会聚B.发散C.仍为平行光D.无法判断5.如图所示，将一透明的空心玻璃(空心部分很大，玻璃很薄)放入水中，一束平行光从左侧人射，则从玻璃右侧射出的光线将( )A．不改变传播方向B．发生会聚现象C．发生发散现象D．无法确定6.如图，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察试管下方的白纸，可以发现白纸上与空气泡相对应的位置上，有一椭圆黑影，而其他部分竟是一条与试管平行的亮线．这是因为试管充满水的地方相当于________透镜，而气泡与周边的水组成________透镜．如果把白纸从靠近试管向下移动到较远处，亮线的粗细将如何变化?____________．透镜作图7．如图(a)、(b)所示，请根据入射光线和折射光线的关系，在图中画出适当的透镜．8．如图所示，两条光线分别从凸透镜的二倍焦距(P)处和一倍焦距(F)处射向透镜，请在图中画出它们通过透镜后的折射光线．9．学习了透镜的有关知识后，为了把一束从左侧射入的较宽的平行光变为较窄的平行光，小王同学找来了三只薄透镜，其中凸透镜L1的焦距是5 cm，凸透镜L2的焦距是3 cm，凹透镜L3的焦距是 2 cm．小王分别设计了如图所示的四种光路，能够达到目的的是( )10．两个完全相同的凸透镜L1、L2如下图所示放置，其中AO1=O1B=BO2，过A点的一条光线经L1折射后按如图所示的方向到达L2，则关于该光线再经L2折射后的去向，以下判断正确的是( )A．过L2的二倍焦距点B．过L2的焦点C．平行于L2的主光轴D．过L2的二倍焦距以外的点11．如图所示，S是凸透镜主轴上的一个发光点，SA是发光点发出的一条射向凸透镜的光线，经凸透镜折射后，折射光线可能是（）A．ACB．ABC．ADD．AE根据物距和像距的关系判断成像特点12．如右上图所示，小明拿着一个直径比较大的放大镜，伸直手臂观察窗外远处的物体，可以看到物体的像．小明观察到的是( ) A．正立、放大的虚像B．倒立、缩小的实像C．倒立、放大的实像D．正立、缩小的虚像13．测绘人员绘制地图，需要在直升机上从空中向地面照相，在航空摄影中照相机内的感光胶上所成的像是( ) A．正立、缩小的实像B．倒立、缩小的实像C．倒立、等大的实像D．倒立、放大的实像物体成实像时物近像远像变大的运用14．在凸透镜两倍焦距以外的地方，沿主光轴方向平放一根粗细均匀的棒AB，如图所示，则形成的像A'B'为( )A．比实物短，且A'端比B'端细B．比实物短，且B'端比A'端细C．比实物长，且A'端比B'端细D．比实物长，且B'端比A'端细15．小明给他的几位好朋友拍了一张集体照，他的朋友们看了照片后都不满意，特别是站在前排最右边的小华，只看到大半张脸，如图所示．他们要求小明重新拍照，那么小明的正确做法是( )A．照相机应离人远一些B．照相机应离人近一些C．照相机应向左移动一些D．照相机应向右移动一些16．假日，学校课外摄影小组到公园去实地拍摄外景，小黑、小明、小白、小亮每人自带一架照相机，但相机的型号不同(如图9)．他们在同一地点对同一景物各拍摄了一张照片，如图所示，则照片A、B、C、D分别是______、______、______、_____拍摄的.物距和像距的图像17．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离“跟像到凸透镜的距离V之间的关系图象，如图所示．下列判断正确的是( )A．该凸透镜的焦距是20 cmB．当u=15 cm时，在光屏上能得到一个缩小的像C．当u=25 cm时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜10 cm处移动到30 cm处的过程中，像逐渐变小遮挡类问题18．小雪和爸爸、妈妈在公园游玩时照了很多照片后小雪发现：照相机的镜头上附有一些尘土的颗粒，于是小雪担心这种尘土会对照片的清晰度造成影响，照片上的人的脸上会不会也挂上了尘土呢?你认为小雪的担心有必要吗?为什么?凸透镜成像实验考点：a.调节烛焰、凸透镜、光屏中心在同一高度与在同一直线的区别(同一直线能否成像)b.光具座的选择；(f=10cm,L1=25 cm, L2=38 cm, L3=50 cm)c.成像规律的考察：根据物的形状知道像的形状；根据距离判断成像特点；（调换蜡烛和光屏位置问题）；成实像时物近像远像变大；（应用：投影仪使用时放大图像）遮住透镜半边和光源半边各对成像有什么影响；凸透镜和凹透镜的组合考察；（应用：视力矫正）当物距足够大时像距等于焦距；破碎凸透镜的焦距是否变化。
高三物理一轮复习专题讲义：第14.4讲 光的折射 全反射
第3讲光的折射全反射知识要点一、光的折射定律折射率1.折射现象光从一种介质斜射入另一种介质时传播方向发生改变的现象，如图1所示。
图12.折射定律(1)折射角与入射角的定量关系：入射角的正弦与折射角的正弦之比是一个常数。
(2)表达式：sin isin r＝n。
3.折射率(1)定义：光从真空斜射入某种介质发生折射时，入射角i的正弦与折射角r的正弦的比值n，叫做这种介质的折射率。
(2)物理意义：折射率n反映介质的光学特性，不能说n与sin i成正比，与sin r 成反比，n由介质本身的光学性质和光的频率决定。
二、全反射光导纤维1.光密介质与光疏介质介质光密介质光疏介质折射率大小光速小大相对性若n甲＞n乙，则甲是光密介质若n甲＜n乙，则甲是光疏介质2.全反射(1)定义：光从光密介质射入光疏介质时，当入射角增大到一定程度时，折射光线完全消失，全部光线都被反射回光密介质内的现象。
(2)条件：①光从光密介质射向光疏介质。
②入射角大于等于临界角。
(3)临界角：折射角等于90°时的入射角。
若光从光密介质(折射率为n)射向真空或空气时，发生全反射的临界角为C，由n＝sin 90°sin C，得sin C＝1n。
介质的折射率越大，发生全反射的临界角越小。
3.光导纤维光导纤维的原理是利用光的全反射(如图2)。
图2基础诊断1.(多选)一束单色光从真空斜射向某种介质的表面，光路如图3所示。
下列说法中正确的是()图3A.此介质的折射率等于1.5B.此介质的折射率等于 2C.当光线从介质射向真空中时，入射角大于45°时可发生全反射现象D.当光线从介质射向真空中时，入射角小于30°时可能发生全反射现象E.光进入介质时波长变短答案BCE2.(多选)一束光由空气射向半圆柱体玻璃砖，O点为该玻璃砖截面的圆心，下图中能正确描述其光路的是()答案ACE3.(多选)如图4所示，两束不同频率的平行单色光a、b从水射入空气(空气折射率为1)发生如图所示的折射现象(α<β)，下列说法正确的是()图4A.随着a、b入射角度的逐渐增加，a先发生全反射B.水对a的折射率比水对b的折射率小C.在水中的传播速度v a>v bD.在空气中的传播速度v a>v bE.当a、b入射角为0°时，光线不偏折，但仍然发生折射现象解析由于α<β，所以折射率n a小于n b，由n＝cv知，在水中的传播速度v a＞v b，由sin C＝1n知，随着a、b入射角的逐渐增大，b先发生全反射，a、b在空气中的传播速度都是c，故A、D错误，B、C正确；当a、b入射角为0°时，光线虽然不偏折，但仍然发生折射现象，故E正确。
2024版中考物理复习课件光的折射课件
凹透镜
中间薄，边缘厚，对光线 有发散作用。
透镜的焦距
焦点到光心的距离，用f表 示。
成像公式与放大倍数计算
成像公式
1/u + 1/v = 1/f，其中u为物距， v为像距，f为焦距。
放大倍数计算
M = h'/h = v/u，其中h为物体高 度，h'为像的高度。
透镜在生活、科技领域应用
照相机
利用凸透镜成像原理， 通过调节物距和像距 来拍摄不同远近的景 物。
中考物理复习课件光的折射课件
目录
• 光的折射基本概念与定律 • 透镜成像原理及应用 • 镜面反射和漫反射现象分析 • 色彩三原色与加色法原理 • 光学仪器使用方法和注意事项 • 实验：探究光的折射规律
01
光的折射基本概念与定律
光的折射现象及条件
01
光从一种介质斜射入另一种介质时， 传播方向发生改变的现象叫做光的 折射。
反射光线与入射光线、法线在同 一平面上，且反射光线和入射光
线分居法线两侧。
反射角等于入射角，即反射光线 与法线的夹角等于入射光线与法
线的夹角。
镜面反射遵循光的反射定律，即 反射光线、入射光线和法线都在 同一平面内，且反射角等于入射
角。
漫反射现象及其产生原因
漫反射现象
当一束平行光照射到粗糙的物体表面 时，光线会向各个方向反射，这种反 射现象称为漫反射。
安全注意事项
使用光学仪器时应避免直 接观察强光源，以免损伤 眼睛。
在使用显微镜时应避免使 用过大倍率，以免损坏物 镜或目镜。
在使用望远镜时应避免长 时间观测太阳等强光源， 以免损坏仪器或造成火灾。
在使用投影仪时应注意散 热和防火措施，避免长时 间连续使用或覆盖通风口。
中考复习专题光的折射--透镜的奥秘
（2）等大成像法：把蜡烛、凸透镜、光屏依次安装到 光具座上，调节高度，使它们的中心在 同一高度。同 时移动蜡烛和光屏，直到光屏上出现一个等大 、倒立 的实像，记下蜡烛到凸透镜的距离U,则 f = U/2 .
原理 特点
影子
像
光的直线传播
光的直线传播、光的反射 和光的折射
光照不到的黑暗区域， 由光线或光线的反向延长
黑色
线会聚而成，明亮而有色彩
2013中考物理一轮专题复习
专题:光的折射 透镜的奥秘 ┃考点聚焦
区分像与影子时，可以用“细节法”来分辨： 能看到图像细节的是 像 (如图 甲 所示)，看 不清的(仅有轮廓)就是 影子 (如图 乙 所示)．
专题:光的折射 透镜的奥秘 ┃考点聚焦
三 反射光线与入射光线、折射光线与入射光线、
线 法线在同一平面，反 法线在同一平面，折
关 射光线和入射光线分 射光线和入射光线分
系
居法线两侧
居法线的两侧
规律
光从空气 光从其他
二
斜射入其 介质斜射
角 反射 角等于 入射 角 他介质， 入空气，
关
折射角小 折射 角大
系
于入射角 于 入射 角
反射角、折射角都随入射角的 增大 而增大
垂直入射
反射光线沿原路返回,方 折射光线不改变传
向改变 180° 。
播方向
2013中考物理一轮专题复习
专题：光的折射 透镜的奥秘┃归类示范
类型一 光的折射现象
例、如图所示，属于光的折射现象的是（ A ）
【点评】该题是给出生活中常见的光学现象，由现象 寻找背后的物理知识，这是光学部分典型的考题形式。
