高压测试作业指导书
高压作业指导书
变电站新建工程高压试验作业指导书变电工程项目部批准：审核:编制：目录第一章高压绝缘部分第二章高压设备特性部分第三章GIS 试验第四章电流互感器局部放电试验第五章变电站接地第一章高压绝缘部分1、绝缘电阻的测量1.1选用的设备：兆欧表（1000V、2500V、5000V）。
1.2测试方法及注意事项：1.2.1断开被试品的电源,拆除或断开对外的一切连线,并将其对地放电，对电容量较大的被试品更应充分放电。
1.2.2用干燥清洁柔软的布擦去被试品表面的污垢,必要时可先用汽油或其它适当的去垢剂洗净套管表面的积污。
1.2.3将兆欧表放稳，驱动兆欧表达额定转速，此时兆欧表的指针应指“∞”，再用导线短接兆欧表的“火线”与“地线”端头，其指针应指零。
然后接至被试品测量。
1.2.4在湿度较大的条件下进行测量时,可在被试品表面加等电位屏蔽。
1.3测试的内容：1.3.1电力变压器的绝缘电阻的测试：1.3.1.1选用直流2500V兆欧表。
(或依据厂家相同等级的兆欧表)测量绕组连同套管的绝缘电阻、吸收比或极化指数应符合下列规定：a、绝缘电阻值不应低于产品出厂试验值的70%。
b、当测量温度与产品出厂试验时的温度不符合时，要换算到同一温度时的数值进行比较。
c、变压器电压等级为35KV及以上，且容量在4000KVA及以上时，应测量吸收比。
吸收比与产品出厂值相比应无明显差别。
35~60KV级变压器吸收比不低于1.2，110~330KV级的变压器在常温下不应小于1.3。
d、变压器电压等级为220KV及以上且容量为120MVA及以上时，宜测量极化指数，测得值与产品出厂值相比，应无明显差别。
当绝缘电阻介质温度为10~30℃范围时，极化指数不低于1.5。
1.3.2互感器绝缘电阻的测试1.3.2.1选用直流2500V兆欧表。
1.3.2.2测量绕组的绝缘电阻，应符合下列规定：a、测量一次绕组对二次绕组及外壳、各二次绕组及其对外壳的绝缘电阻b、低压等级为500KV的电流互感器亦应测量一次绕组间的绝缘电阻，但由于结构原因而无法测量时可不进行。
高压测试作业指导书
高压测试作业指导书高压测试作业指导书（第一部分）目录一、前言二、测试目的三、测试范围四、测试方法五、测试步骤六、测试结果分析七、测试结论八、测试注意事项九、测试安全措施十、测试设备和工具十一、测试记录十二、测试报告格式十三、常见问题及解答十四、测试人员职责十五、测试时间安排十六、测试改进措施十七、附件一、前言欢迎使用本测试作业指导书，本指导书为高压测试作业提供详细的步骤和注意事项，旨在帮助测试人员进行高压测试，确保测试的安全、准确和有效。
二、测试目的高压测试主要用于验证电气设备能否在承受额定电压下正常工作，以检测设备的耐电压能力和绝缘性能。
测试目的包括：1. 确定电气设备在额定电压下是否能正常工作；2. 检测设备的绝缘性能，判断绝缘是否合格；3. 发现潜在缺陷，及时采取措施进行修复或更换；4. 提高设备可靠性和安全性。
三、测试范围高压测试适用于各类电气设备，包括但不限于变压器、电动机、开关设备、电力电缆等。
测试范围根据不同设备的要求和标准进行确定。
四、测试方法根据设备的特点和测试要求，高压测试可以采用以下几种方法之一：1. 直流高压测试：指定测试电压，连接带有限流装置的高压电源，将电压施加在设备上的特定部位，观察其工作状态和绝缘情况。
2. 交流高压测试：指定测试电压、频率和工作时间，连接高压电源和设备，将交流电压施加在设备上，观察其工作状态和绝缘情况。
五、测试步骤1. 准备工作：清理测试区域，检查测试设备和工具是否完好，确认测试电源和限流装置的连接是否正确。
2. 连接设备：根据设备接线图，正确连接测试设备和高压电源。
确保接线牢固可靠，避免短路、漏电等情况发生。
3. 调试设备：根据设备的工作要求，将设备调至测试状态，确保电气设备处于正常工作状态。
4. 施加电压：根据测试目的和测试要求，选择合适的电压和工作时间，将电压施加在设备上。
同时，观察设备的工作状态和绝缘情况，记录相关数据。
5. 结束测试：根据测试结果，判断设备是否合格。
高压试验作业指导书
高压试验作业指导书高压试验作业指导书一、作业目的帮助学生理解高压试验的概念、方法和设备，掌握高压试验的操作流程和注意事项。
二、作业内容1. 阅读课本关于高压试验的章节，了解高压试验的基本原理和设备。
2. 了解高压试验时需注意的安全事项，如电气设备投入运行前的各项准备工作、操作时的安全防护措施、高压设备的日常维护保养等。
3. 熟悉高压试验仪器的使用方法和操作流程，了解高压试验仪器的种类及其特点，包括交流绝缘电阻测试仪、直流绝缘电阻测试仪、需要增加电容的电气设备介电损耗测试仪等。
4. 独立完成一次高压试验的实验，包括选择测试仪器、准备测试设备、设置测试参数、操作测试仪器、记录测试结果等，同时记录测试时其它注意事项。
5. 组织学生归纳总结高压试验的基本原理、设备和操作流程，提出自己的见解和经验。
三、作业要求1. 认真阅读课本中关于高压试验的内容，准确理解高压试验的基本原理和设备。
2. 关注高压试验时的安全和注意事项，确保自己和他人的安全。
3. 认真实施一次高压试验，熟悉测试仪器的使用方法和操作流程，积累实践经验。
4. 在实验过程中认真记录测试参数和测试结果，注意及时处理测试数据，并记录下测试过程中需要注意的细节和事项。
5. 在实验结束后，及时汇总分析实验数据，并结合自己的经验和理解，归纳总结高压试验的基本原理、设备和操作流程，提出自己的见解和建议。
四、注意事项1. 高压试验涉及到高电压和高电流，操作前必须了解和掌握使用高压试验仪器的基本方法和要点，严格按照操作流程和安全规定，确保自己和他人的人身安全。
2. 在实验前，对测试设备进行全面检查和准备，确保电气设备和高压试验仪器的正常运行，并做好必要的防护措施。
3. 在测试过程中，注意调整测试仪器的测试参数，选择合适的测试方法和测试电压，获取准确的测试数据。
4. 在实验结束后，及时汇总分析实验数据，并对实验流程、测试方法和测试结果进行总结和评价。
5. 操作高压试验设备时要保持集中注意力，避免出现疏漏或错误操作。

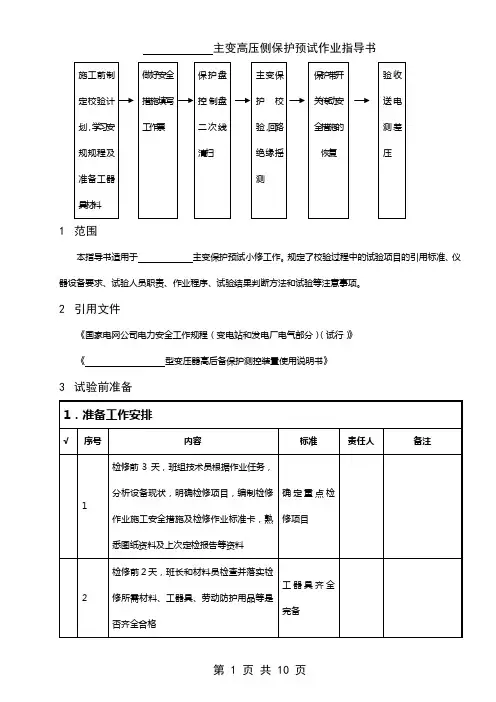

主变高压侧保护预试作业指导书
断开线头用绝缘胶布包好，并做好记录。
5
防止误跳运行中设备
断开线头用绝缘胶布包好，并做好记录。
6
防止误跳运行中设备
断开线头用绝缘胶布包好，并做好记录。
2．试验项目和试验标准
1）保护屏和控制屏等清扫
√
序号
试验项目
安全措施及注意事项
试验标准
责任人
1
保护屏清扫检查
3
上主变本体不扎安全带，易发生高空堕落事故
4
作业人员精神状态不良，易造成人员受伤及设备损坏
5
保护传动配合不当，易造成人员伤害及设备事故
6
现场使用工具不当，易造成低压触电
7
现场使用通讯工具造成人员精力不集中，容易造成人员、设备损伤事故
8
检查回路不仔细，容易产生寄生回路，粗心大意，易造成误整定
6．安全措施
确定重点检修项目
2
检修前２天，班长和材料员检查并落实检修所需材料、工器具、劳动防护用品等是否齐全合格
工器具齐全完备
3
检修前２天，班长根据作业需要和人员精神状态确定作业负责人和作业班成员，组织学习《电业安全工作规程》及作业标准卡
分工明确、安全措施齐全
4
开工前1天，工作票签发人参照本标准的工作票内容签发工作票并送至作业许可部门
√
序号
内容
1
现场设专人监护
2
二次接线严格按图纸施工防止错漏线，拆动的二次线及恢复无遗漏
3
作业人员攀爬主变，必须戴安全帽，扎安全带
4
互相关心、加强监护，戴好安全帽
5
保护传动时设专人通知有关班组暂时离开被传动设备，并在被传动设备处监护
6
使用绝缘工具，并带绝缘手套
高压试验作业指导书
6.3 高压试验作业指导书6.3.1结构由封面、范围、引用文件、试验准备、试验程序、试验总结、指导书执行情况评估和附录八项内容组成。
6.3.2内容及格式6。
3.2。
1封面a）内容由试验名称、编号、编制人及时间、审核人及时间、批准人及时间、试验负责人、试验工期、编写单位八项内容组成。
1）试验名称包含：试验地点、设备的电压等级、编号和试验的性质.如：“×××变电站×××kV×××线×××断路器大修试验指导书”。
2）编号应具有唯一性和可追溯性，便于查找。
可采用企业标准编号，Q/×××，位于封面的右上角。
3）编制人及时间负责作业指导书的编写.在指导书编写人一栏内签名，并注明编制时间。
4）审核人及时间负责作业指导书的审批，对编写的正确性负责。
在指导书审批人一栏内签名，并注明审核时间.5）批准人及时间作业指导书执行的许可人.在指导书批准人一栏内签名，并注明批准时间。
6）试验负责人组织执行作业指导书，对试验的安全准确负责.在指导书试验负责人一栏内签名。
7）试验工期现场作业具体工作时间.8）编制部门指作业指导书的具体编写单位。
b）格式6.3。
2.2范围对作业指导书的应用范围做出具体的规定。
如：本作业指导书针对×××变电站×××kV××线×××断路器大修试验工作，仅适用于该断路器的大修试验工作.6。
3.2.3引用文件明确编写作业指导书所引用的法规、规程、标准、设备说明书及企业管理规定和文件（按标准格式列出)。
6。
3.2.4试验前准备6。
3。
2.4.1准备工作安排a）内容1)明确作业项目、确定作业人员并组织学习作业指导书.2）明确准备检修所需仪器仪表的时间和要求；3)核定工作票的时间和要求;b）格式6。
高压绝缘测试作业指导书
高压绝缘测试作业指导书
一、检测设备
W/I高压测试仪
二、试验步骤及方法
1.将高压仪通电开机.
2.将绝缘强度和绝缘阻抗测试时间设置为1分钟.
3.设置绝缘阻抗高压为500V,漏电流为2mA.
4.设置从"W→I"自动测试.
5.连接测试机,将正极红色端接电源插头两脚短路之间,负极黑色端接天线端子或地线上.
6.检查W/I高压仪是否复位,各项设置是否符合测试要求.
7.按"TEST"键开始测试,调节电压旋钮,设置绝缘强度高压3KV.
三、判定基准
绝缘强度高压3KV时,测试1分钟,无报警及其它异常情况即OK.
绝缘阻抗高压DC500V,测试阻抗值>100mΩ即合格.
四、备注
在测试过程中,一定要注意安全操作,不可碰触各高压输出部分.
日本"电取法"中绝缘强度高压为1KV.。
高压试验作业指导书
高压试验作业指导书（企业标准编号）工程名称：施工周期：目录1施工准备阶段 ............................................ 错误！未指定书签。
1.1人员组织 ....................................................................................... 错误！未指定书签。
1.2准备工作 ....................................................................................... 错误！未指定书签。
1.3技术交底 ....................................................................................... 错误！未指定书签。
2施工阶段............................................................................................ 错误！未指定书签。
2.1作业（或每个工作日）开工 ....................................................... 错误！未指定书签。
2.2试验电源的使用 ........................................................................... 错误！未指定书签。
2.3施工步骤、方法及标准 ............................................................... 错误！未指定书签。
500kV变压器试验 .................................. 错误！未指定书签。
变压器高压试验标准作业指导书
变压器高压试验标准作业指导书一、引言变压器高压试验是对变压器的绝缘性能进行检测的重要环节，用于验证变压器的安全可靠性。
本标准作业指导书旨在规范变压器高压试验的操作流程和要求，确保测试结果的准确性和可靠性。
二、术语和定义1. 变压器：将电能从一电压等级传输到另一电压等级的电气设备。
2. 高压试验：对变压器进行额定电压以上的电气测试。
3. 绝缘电阻：指变压器绝缘部分的电阻值。
4. 绝缘电阻测试仪器：用于测量变压器绝缘电阻的设备。
三、设备和材料1. 变压器高压试验仪器：包括高压发生器、绝缘电阻测试仪器等。
2. 绝缘测试电源：提供高压试验所需的电源。
3. 安全防护设备：包括绝缘手套、绝缘靴、绝缘帽等。
四、测试前准备1. 检查变压器：确保变压器外观无损坏，绝缘部分无渗漏现象。
2. 检查测试仪器：确认测试仪器工作正常，校准日期有效。
3. 准备电源：连接绝缘测试电源，确保电源电压稳定。
4. 安装安全防护设备：佩戴绝缘手套、绝缘靴、绝缘帽等。
五、测试操作流程1. 连接测试仪器：将高压试验仪器与变压器绝缘部分连接，确保连接牢固。
2. 设置测试参数：根据变压器的额定电压和绝缘电阻要求，设置测试仪器的电压和时间参数。
3. 开始测试：启动测试仪器，开始进行高压试验。
4. 监测测试过程：在测试过程中，实时监测测试仪器的显示数值，确保测试过程正常进行。
5. 记录测试结果：记录测试仪器显示的绝缘电阻数值，并记录测试时间。
6. 停止测试：测试时间到达设定值后，停止测试仪器的工作。
7. 断开连接：断开测试仪器与变压器的连接，确保安全。
8. 处理测试结果：根据测试结果判断变压器的绝缘性能是否合格。
六、测试注意事项1. 安全第一：在进行高压试验时，必须佩戴好安全防护设备，确保人身安全。
2. 严格按照操作流程进行：按照标准的操作流程进行测试，确保测试结果准确可靠。
3. 注意测试环境：测试环境应保持干燥、无尘、无其他电气干扰。
4. 防止过压过流：测试时要根据变压器的额定电压设置合适的测试电压，避免过压过流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压测试作业指导书
1．0目的
规范高压测试规程，确保产品的电气安全性能符合要求。
2．0范围
适用于本厂有电气安全要求的材料和成品灯具的高压测试。
3．0品管部指定设备操作规程并负责制定年度校核计划，负责培训员工上岗，装配车间
负责日常使用时的保养与自校。
4．0测试步骤
4．1测试前准备
4．1．1测试前先检查耐压测试仪器各电气部件是否完好，确认OK后打开电源开关,电源指示灯亮。
4．1．2按测试要求设定参数，打开电源，调节高压输出100V，短接两测试笔，观察机器是否报警，电流表是否有指示，若有异常报品管部请专
人维修核校。
4．1．3输出高压的设定:将定时器开关置于“关”的位置，按下启动钮，测试灯亮时，然后将电压调节到所需的测试范围。
4．1．4准备状态已设定好后可进行测试。
4．2测试方法
4．2．1测试电压
4．2．1.1美观灯具耐压1.5KV/S漏电流设置0.5MA。
4．2．1.2欧规I类灯具耐压1.5KV/S漏电流设置1MA。
4．2．1.3欧规II类灯具耐压3750V/S漏电流设置1MA。
4．2．2手动测试：
A 将定时开关置于“关”的位置，按下启动钮，测试灯亮此时仪器高压
部分工作。
B 测试时间2-5秒。
C 当被测物漏电电流大于设定电流时，则仪器自动切断电源同时蜂鸣器报警，超漏指示灯亮，此时被测物不合格，按下复位键，回到准备状态。
4．2．3自动测试
A 自动测试与定时测试结合使用。
B 将定时开关置于“开”的位置，并将定时器设定在所需测试时间。
C 按下自动开关，仪器能自动启动，这时“启动”钮不工作。
D 测试设定时间到时，测试电源被切断，数秒钟后仪器再次启动。
E 若被测物不合格，仪器会自动切断输出高压发出蜂呜报警，此时先断
开被测物，再按下复位钮，仪器可回到自动启动状态。
4．3按要求每隔1小时，自校核机器一次。
确保接线可靠，机器无故障。
5．0品质判定
通过以上测试，当出现蜂鸣器尖叫报警及红色指示灯亮时，则被测
物耐压测试不合格。
反之则OK。
6．0注意事项
6．1测试时，高压棒不能靠近他人及自己。
6．2测试时，不能用手触摸测试件或戴绝缘手套进行。
6．3测试时，不能用高压棒来按动键钮。
6．4不准将输出地线与交流电源线短路，避免外壳带有高压造成危险。
6．5仪器不要在高温，潮湿多尘的环境中使用和存放，避免阳光正面直射。
6．6如高压仪器发生故障，不得私自修理。
6．7未经培训人员，不能操作高压机。
7．0 经测试后的物品需作测试记录并保存。
