断路器耐压试验作业指导书
220KV断路器试验作业指导书
目录一、范围 (2)二、施工验收技术规范标准 (2)三、施工准备 (2)四、项目组织机构及质量保障体系 (6)五、施工进度控制 (7)六、试验程序、方法、技术措施 (8)七、关键质量控制点 (15)八、质量验收指标 (16)九、安全管理体系与措施 (16)1、安全管理体系 (16)2、安全措施 (17)十、文明施工、环境保护管理体系与措施 (18)十一、施工作业危害分析、风险评价及相应的安全技术措施 (19)1、危险点分析 (20)2、安全技术措施 (20)十二、突发事件应急预案 (22)1、高空坠落人身伤亡事故应急预案 (23)2、触电人身伤亡事故应急预案 (25)十三、施工质量记录及HSE记录及档案资料管理 (28)十四、回访保修管理 (29)十五、施工过程质量记录、HSE记录样表 (30)断路器试验作业指导书一、范围本作业指导书适用于220KV（及以下电压）断路器试验作业，包括交接验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求作业程序、试验结果判断方法和试验注意事项等。
该试验的目的是判定220KV（及以下电压）断路器的状况，能否投入使用或继续使用。
制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
二、施工验收技术规范标准下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
三、施工准备3.1现场准备3.2材料准备3.3施工技术准备3.4施工人员配备及相关资质要求3.5资料准备3.6 施工机具及检验仪器设备配备四、项目组织机构及质量保障体系五施工进度控制六、试验程序、方法、技术措施2、试验项目和试验标准3、试验方法及主要设备要求3.1辅助和控制回路绝缘电阻及交流耐压3.1.1使用仪器测量断路器辅助和控制回路绝缘电阻使用1000V兆欧表，辅助和控制回路交流耐压值为1000V，可采用普通试验变压器或2500V兆欧表代替。
断路器检测作业指导书
断路器作业指导书1 适用范围本作业指导书适用于750kV及以下断路器的试验项目，规定了断路器交接验收、预防性试验、检修过程中的常规电气试验的引用标准、仪器设备要求、试验程序、试验结果判断方法和试验注意事项等。
制定本作业指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2 引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
《电气装置安装工程电气设备交接试验标准》GB 50150－2016《电力设备预防性试验规程》DL/T 596-1996《现场绝缘试验实施导则第1部分:绝缘电阻、吸收比和极化指数试验》DL/T 474.1-2006《现场绝缘试验实施导则第3部分介质损耗因数tanδ试验》DL/T 474.3-2006《现场绝缘试验实施导则第4部分:交流耐压试验》DL/T 474.4-2006《气体绝缘金属封闭开关设备现场交接试验规程》DL/T 618-20113 检测项目3.1 断路器常规试验包括以下试验项目（1）测量绝缘电阻；（2）测量每相导电回路的电阻；（3）交流耐压试验；（4）断路器均压电容器的试验；（5）测量断路器的分、合闸时间，测量分、合闸的同期性，测量合闸时触头的弹跳时间；（6）测量断路器的分、合闸速度；（7）测量断路器合闸电阻的投入时间及电阻值；（8）测量断路器分、合闸线圈绝缘电阻及直流电阻；（9）断路器操动机构的试验；气体的含水量；（10）测量断路器内SF6（11）密封性试验；（12）气体密度继电器、压力表和压力动作阀的检查。
3.2 试验程序3.2.1应在试验开始之前详细记录试品的铭牌参数，检查、了解试品的状态及其历史运行有无异常情况，并进行记录。
断路器检测作业指导书
断路器检测作业指导书一、引言随着电力系统的不断发展，断路器在电力设备中的地位日益重要。
断路器的主要功能是控制和保护电力系统，其性能的优劣直接影响到电力系统的稳定性和安全性。
因此，对断路器进行定期的检测是维护电力系统的重要环节。
本作业指导书旨在规范和指导断路器检测工作的开展，以确保电力系统的正常运行。
二、检测前的准备工作1、检测人员：进行断路器检测的人员必须经过专业的培训和考核，熟悉检测设备和流程，具备相应的电力安全知识和操作技能。
2、检测设备：包括断路器、测试仪器、工具等，应确保设备完好、准确、安全。
3、安全防护：检测前应做好安全防护工作，包括佩戴安全帽、绝缘鞋等。
4、作业环境：检测现场应保持整洁、有序，避免无关人员干扰。
三、检测流程1、断路器外观检查：观察断路器的外观是否有损伤、变形、锈蚀等情况，如有异常应记录并上报。
2、机械性能测试：对断路器的操作机构、传动部分等进行检查，确认其动作灵活、无卡涩现象。
同时，进行分合闸操作，观察断路器的响应速度和动作精度。
3、电气性能测试：通过测试仪器对断路器的电气性能进行检测，包括绝缘电阻、介质强度、动作电流等参数。
如发现异常，应进行相应的处理并记录。
4、回路电阻测试：对断路器的触头回路进行电阻测试，以判断触头的接触情况。
如发现异常，应进行相应的处理并记录。
5、耐压试验：对断路器进行耐压试验，以检测其绝缘性能是否符合要求。
在进行耐压试验时，应严格遵守相应的安全规范。
6、维护保养：根据检测结果，对断路器进行相应的维护保养。
如有需要，可进行更换部件或维修操作。
在维修过程中，应遵守相应的维修规范，确保维修质量。
7、记录报告：对检测过程中的数据和结果进行详细记录，并撰写报告。
报告中应包括断路器的状态、测试数据、处理措施等内容。
同时，应将报告归档保存，以便后续查阅和分析。
8、安全注意事项：在检测过程中，应始终遵守安全规定，避免发生意外事故。
特别是在进行耐压试验和高电压操作时，应格外注意安全。
断路器试验指导书
高压断路器电气试验作业指导书1、作业方法、要求及质量标准1.1、绝缘电阻测量1）根据相关规程要求，采用相应档位测量断路器的分闸断口、合闸整体及绝缘拉杆的绝缘电阻，测量时正确连接导线，注意操作顺序以防烧坏绝缘电阻测试仪。
测量出来的绝缘电阻应和出厂值作比较，应无明显变化。
2）对于断路器的二次回路试验，采用1000V或者500V的兆欧表测量二次回路对地绝缘电阻的绝缘电阻。
将兆欧表的L端接入被测绝缘的考核端，将E端子接地，兆欧表摆放平稳，然后驱动兆欧表，转速均匀，保持每分钟120转的速度，待表针读书静止时可以读取绝缘电阻数值并记录。
测量出来的绝缘电阻应不小于2兆欧。
测量时断开二次回路的接地线，短接所有二次回路，无法短接的可以采用单独测量，或点接触测量。
3）对断路器的分合闸线圈，应测量其单独的绝缘电阻，断开二次接线，采用1000V或者500V的兆欧表测量，将兆欧表的L端接入线圈，将E端子接地，兆欧表摆放平稳，然后驱动兆欧表，转速均匀，保持每分钟120转的速度，待表针读书静止时可以读取绝缘电阻数值并记录。
测量出来的绝缘电阻应不小于10兆欧。
4.1.3、测量注意事项1）测量绝缘电阻时，必须等到指针稳定后才可读数，一般来说，读取一分钟时的指针示数是较为科学的。
2）停止测量时，应先断开测试线，然后停止驱动兆欧表，这样可以避免试品感应电压的反冲击损坏仪表。
3）当测量环境湿度较大或者表面泄漏电流较大时，可以采用屏蔽法，用铁丝将试品的绝缘伞裙紧紧一道至三道，然后引至兆欧表的G端子。
同时可以用干燥的棉布擦拭试品的表面，保持干燥清洁，减少表面泄漏。
4）二次回路绝缘电阻测试时，应尽量观察兆欧表的指针偏转情况，避免在发生击穿及闪络现象时扩大击穿面。
5）由于断路器构造的原因，无法测量其绝缘拉杆绝缘电阻的情况下，可通过测量其动触头对地的绝缘电阻来旁证其绝缘的可靠性。
6）测试完毕后，应采用放电棒将测试带电部位充分放电，以保证下步测试的正确性及后期工作的安全性。
SF6断路器试验作业指导书
SF6断路器试验作业指导书1范围本作业指导书适用于SF6断路器试验作业，包括验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、试验人员资质要求和职责、作业程序、试验结果判断方法和试验注意事项等。
该试验的目的是判定SF6断路器的状况，能否投入使用或继续使用。
制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
GB1984 交流高压断路器GB/T 3309 高压开关设备常温下的机械试验GB50150 电气装置安装工程电气设备交接试验标准3安全措施为保证人身和设备安全，在进行绝缘电阻试验后应对试品充分放电；进行交流耐压试验等高压试验时，要求必须在试验设备周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。
4工作程序4.1试验项目SF6断路器试验应包括以下试验项目：a)辅助和控制回路绝缘电阻及交流耐压b)导电回路电阻c)合、分闸时间及同期性以及合闸电阻预投入时间d)合、分闸速度e)断口并联电容器的电容量和tgδf)合、分闸电磁铁的最低动作电压g)断路器主回路对地、断口间及相间交流耐压4.2试验方法及主要设备要求4.2.1辅助和控制回路绝缘电阻及交流耐压4.2.1.1使用仪器：测量SF6断路器辅助和控制回路绝缘电阻使用1000V兆欧表，辅助和控制回路交流耐压值为1000V，可采用普通试验变压器或2500V兆欧表代替。
4.2.1.2试验结果判断依据：1、辅助和控制回路绝缘电阻不低于1MΩ。
2、在进行交流耐压试验前后绝缘电阻值不应降低。
断路器作业指导书

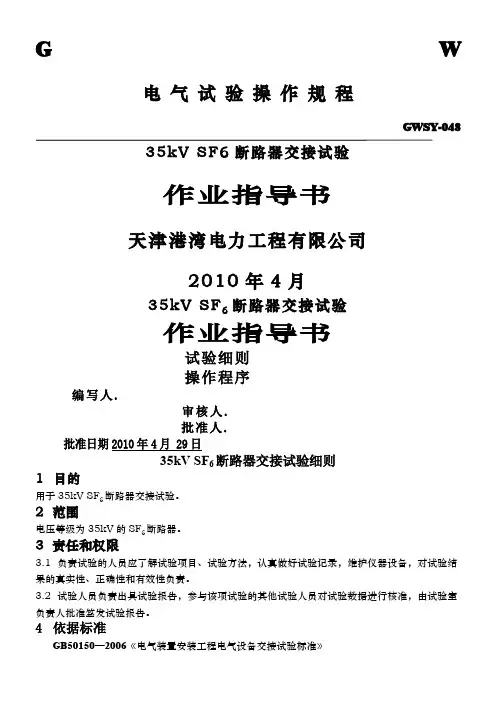

G W电气试验操作规程GWSY-04835kV SF6断路器交接试验作业指导书天津港湾电力工程有限公司2010年4月35kV SF6断路器交接试验作业指导书试验细则操作程序编写人.审核人.批准人.批准日期2010年4月 29日35kV SF6断路器交接试验细则1目的用于35kV SF断路器交接试验。
62 范围断路器。
电压等级为35kV的SF63 责任和权限3.1 负责试验的人员应了解试验项目、试验方法，认真做好试验记录，维护仪器设备，对试验结果的真实性、正确性和有效性负责。
3.2 试验人员负责出具试验报告，参与该项试验的其他试验人员对试验数据进行核准，由试验室负责人批准签发试验报告。
4依据标准GB50150—2006《电气装置安装工程电气设备交接试验标准》华北电网集团有限公司2008年《电力设备交接和预防性试验规程》Q/TGS 1016-2007天津市电力公司企业标准2007年《电力设备交接和预防性试验规程》5试验项目5.1测量绝缘电阻；5.2测量每相导电回路的电阻；5.3 交流耐压试验；5.4测量断路器分、合闸线圈及合闸接触器线圈的绝缘电阻及直流电阻；5.5测量断路器的分、合闸时间；5.6测量断路器的分、合闸速度；5.7测量断路器主触头分、合闸的同期性；5.8 测量断路器合闸电阻的投入时间及电阻值；5.9 测量断路器内SF6气体含水量；5.10断路器操动机构的试验；5.11测量断路器内SF6气体泄漏；5.12SF6气体密度继电器、压力表和压力动作阀的检查。
6 试验程序6.2试验环境条件6.2.1试验环境温度不低于5℃、相对湿度10～80%。
6.2.2试验区域内无振动、无强电场干扰。
6.2.3电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。
6.3试验前的准备工作6.3.1制定试验计划；根据试品的容量、电压等级、绝缘结构确定试验项目和试验标准,选择试验设备。
6.3.2 布置试验场地，对正常试验必须有明确的接线图，非典型试验必须有单独的接线图和试验方案。
断路器检测作业指导书(一)
断路器检测作业指导书（一）引言概述：断路器是电力系统中重要的保护装置，负责在发生过载、短路等故障时切断电路。
为确保断路器的正常运行和可靠性，对其进行定期的检测工作是必不可少的。
本文档旨在提供一份详细的断路器检测作业指导书，以帮助操作人员正确进行断路器检测工作。
正文：一、断路器外观检查1. 检查断路器外壳是否有裂纹或变形2. 观察断路器内部是否有杂物或异物3. 检查断路器面板及连接器是否牢固4. 检查断路器的标识及操作说明是否清晰可见5. 检查断路器的灯光指示是否正常二、断路器参数测量1. 测量断路器的额定电流和额定电压2. 测量断路器的过载或短路保护参数3. 检查断路器的分合闸时间和动作次数4. 测量断路器的接触电阻5. 检查断路器的绝缘电阻及耐压值三、断路器机械操作检测1. 检查断路器分合闸机构的灵活性和稳定性2. 测量断路器的机械特性参数，如分合闸力、行程等3. 检查断路器分合闸机构的联锁是否正常4. 检查断路器分合闸机构的防误操作措施5. 检查断路器分合闸机构的油液状态四、断路器绝缘性能检测1. 检查断路器的绝缘材料是否老化或破损2. 测量断路器的绝缘电阻和介质损耗3. 检查断路器的表面绝缘及绝缘电阻4. 检查断路器的绝缘距离是否符合要求5. 检查断路器的绝缘性能是否满足标准要求五、断路器保护装置检测1. 检查断路器的过电流保护装置的定时性和动作性能2. 检查断路器的短路保护装置的定时性和动作性能3. 检查断路器的地故保护装置的定时性和动作性能4. 检查断路器的欠压保护装置的定时性和动作性能5. 检查断路器的过压保护装置的定时性和动作性能总结：断路器的检测工作对于确保电力系统的安全稳定运行至关重要。
在断路器检测过程中，需要注意对外观、参数、机械操作、绝缘性能和保护装置进行全面细致的检测。
只有通过正规的检测流程和严格的检测标准，才能保证断路器的性能和可靠性，确保电力系统的正常运行。
断路器试验作业指导书
断路器试验作业指导书2018 年 09 月1、目的为了保证断路器抽检试验过程受控，实现检验结果的有效性和正确性，特制定本次抽检试验方案。
2、适用范围适用于公司系统招标采购的10（6）kV～20kV断路器的抽检工作。
3、规范性引用文件GB 11022-2011高压开关和控制设备共用技术要求GB 1985-2014 高压交流隔离开关和接地开关GB 1984-2014 交流高压断路器4、试验项目、试验环境及所依据标准断路器成品试验抽检项目、抽检内容、要求及判据依据见表1。
表1断路器试验项目及所依据标准5、试验方法及结果判定5.1结构和外观检查1试验种类常规检查。
2测量仪器无。
3一般要求无。
4试验前的准备被试品及测量仪器必须牢固接地。
5试验方法断路器骨架的油漆亮净，无剥落生锈、划痕、碰损等现象。
所装配的绝缘件、金属零件、紧固件均应无碰损、锈蚀、镀层牢固，无影响产品技术性能及外观的缺陷。
各极元件的装配，特别是绝缘件和真空灭弧室的安装，应该使其中心线与安装基准面垂直且一致性好，各极间的中心距等主要安装尺寸应符合图样的要求。
灭弧室的上端盖应与其上端的安装件（如上母排弯板、上支架等）的间隙＞0.5mm。
断路器在分闸位时，两侧的油缓冲器的压帽与油杯盖的间隙不应＞0.5mm；合闸时，缓冲器的压帽应能迅速复原升起，连续多次的合、分操作应无漏油。
各连接紧固件应拧紧，无松动现象。
转动关节、滑动部分应涂油脂润滑。
铭牌字码打印清晰，标识的数码、字符应正确。
6判断准则外观检查项目满足相关标准要求。
5.2主回路交流耐压试验1试验种类型式试验。
2测量仪器三相无局放电源；试验变；电容分压器。
3一般要求试验应在-5℃~40℃环境温度；试品与接地体或邻近物体的距离，一般应不小于试品高压部分与接地部分间最小距离的1.5倍。
4试验前的准备被试品及测量仪器必须牢固接地。
5接线原理图6试验方法断路器（相对地，相间，断口间）试验应从不大于规定试验电压值的1/3开始，在80%的试验电压下应确认试验电压的波形，试验电压峰值与方均根值的比等于 2 ±0.07，升压应以每秒2%速度，将试验电压提高到额定试验电压，应测量电压的峰值，试验电压应是测量电压的峰值除以 2 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
断路器耐压试验作业指导书
1.目的
制定本指导书的目的是规范断路器耐压试验的操作流程，保证试验过程的设备、人身安全及试验结果的准确性，为设备运行、监督、检修提供依据。
2.适用范围
本作业指导书仅适用于GIS、SF6断路器、少油断路器、真空断路器的交流耐压试验，耐压试验方式可为工频交流电压、工频交流串联谐振电压和变频交流串联谐振电压试验等，视产品技术条件、现场情况和试验设备而定。
3.规范性引用文件
3.1 GB 50150－2006 电气装置安装工程电器设备交接试验标准
3.2 DL/T 47
4.4－2006 现场绝缘试验实施导则交流耐压试验
增加安规
4.支持文件
4.1 变电站一次接线图
4.2 试验方案
4.3 出厂试验数据
4.4 试验原始数据记录本
6. 试验准备
6.1 人员需求及工时
● 高压试验人员4～6人，包括有工作负责人、安全负责人 ● 高空作业车及操作、高空拆接线人员3～4人 ● 所有工作人员需通过每年一次的DL409－91《电业安全工作规程》（发电厂和变电所电气部分）年度考试；
● 高压试验人员应取得“高压试验”特种资格证书；
6.2 试验负责人根据任务，查询被试断路器技术参数制定试验方案。
6.4 试验设备选型
6.4.1试验电压通常采用高压试验变压器来产生，对于电容量较大的被试品，也可以采用串联谐振回路产生高电压。
6.4.2高压试验变压器作为试验设备时： 选用高压试验变压器时应考虑下面两点：电压和电流。
根据被试品的试验电压选用合适的试验变压器，电流则按照下式计算：
x I C U ω=
式中:I －试验变压器高压侧应输出的电流，mA ；ω－角频率（2f π）；x C －被试品电容量，
F μ；
U －试验电压，kV 。
相应求出试验所需电源容量P （kVA ）：
23
10x P C U ω=⨯－
试验时，按P 值选择变压器容量。
6.4.3 串联谐振耐压装置作为试验设备时：
当回路处于谐振状态时，频率f 、电感L 及被试品电容x C 满足下式：
f =
6.4.4对试验仪器设备、安全工器具、个人防护用品进行检查，确保所用仪器设备、安全工器具、个人防护用品经试验并合格有效；试验设备在运输过程中采取防雨、防振、防碰撞等措施。
6.5 作业条件
6.5.1 被试断路器各项常规试验合格；
6.5.2 充油和充气断路器必须静置规定的时间；
6.5.3 被试SF 6断路器气体试验合格，气压为规定值；
6.5.4 户外试验应在良好的天气进行，且空气相对湿度不应高于80％；遇雷雨天气时，应
立即停止工作。
7. 试验周期
试验项目：断路器合闸对地交流耐压试验，断口间交流耐压试验
试验周期：交接时、更换绕组后、大修时、必要时（如对绝缘性能有怀疑时） 试验电压：
按照产品出厂试验电压值的80％作为现场试验的耐压试验标准。
当电力设备的额定电压与实际使用的额定电压不同时，应根据以下原则确定试验电压： （1） 当采用额定电压较高的设备以加强绝缘者，应按照设备的额定电压确定其试验电压； （2） 当采用额定电压较高的设备作为代用者，应按照实际使用的额定确定其试验电压。
8. 工期定额
● 110kV 及以下电压等级2～3人，三台（相）/1天 ● 220kV 电压等级4～5人，三台（相）/1天
9. 作业流程（图中安措和试验之间增加组装设备步骤）
10.试验项目、工艺要求及质量保证
10.2试验要求
断路器在规定的试验电压下持续1min不发生闪络或击穿，则交流耐压试验合格。
12.试验记录（见附录A）各单位可参照执行
附录A
断路器交流耐压试验原始记录
原始记录编号：
铭牌参数记录
变电站名运行编号
生产厂家产品型号
额定电压
额定电流出厂时间
产品序号A：B：C：
断路器交流耐压试验数据原始记录试验设备名称：
试验设备空升检查结果：
试验负责人：试验人员：
环境温度：℃相对湿度：％试验日期：
试验项目相别试验
电压
kV
频率
Hz
耐压
时间
min
耐压前绝
缘电阻
MΩ
耐压后绝
缘电阻
MΩ
试验
结果
合闸对地耐压试验A相B相C相
断口间压试验A相B相C相。
