桩基取芯检测方案.doc
桩基取芯检测方案
桩基取芯检测方案？以下带来关于桩基取芯检测方案，相关内容供以参考。
一、桩基取芯检测方案取芯法的应用
1、从混凝土结构中钻取芯样，以测定普通混凝土的强度
2、检测现浇孔、人工挖孔）混凝土灌注桩成孔质量：桩身混凝土质量，桩底沉渣，桩端持力层，桩长
3、在非破损检测中用作修正、验证，甚至仲裁
4、其他应用，如：受冻层深度检测；裂缝深度检测；缺陷探测
二、桩基取芯检测方案取芯位置要点
1、受力较大的部位，安全度不足的构件截面不能取芯；构件的接头和构件的边缘，混凝土的应力复杂，不宜取芯，适宜在构件的中部取芯相同条件的构件，一般选取在基础、墙、柱上取芯，尽可能不在梁上取芯
2、借助磁感仪避开结构的钢筋，尤其是主筋，避开预埋件或管线，
3、选取混凝土强度质量具有代表性的部位
4、用于非破损法修正时，应在非破损测试区或接近非破损测试区
三、桩基取芯检测方案取芯数量要点：
1、按单个构件检测时：每个构件数量不少于3 个，较小构件，
不少于2 个
2、构件的局部区域检测时：根据构件情况，确定芯样的位置、数量、深度
3、大型基础或大面积墙体：分成若干区域
4、桩身混凝土芯样：每孔2-3 组，每组加工为3 个试件
四、桩基取芯检测方案取芯操作要点
1、底座调平
2、设备固定
3、种固定方式：顶杆支撑、配重固定、膨胀螺栓、真空吸附
4、开始缓慢，遇钢筋缓慢，随时紧固螺栓
5、保证过程中的水冷却
6、达到要求深度后，要将钻头提升到一定高度后方可停机，钻头离开芯样后方可停水
7、保证相应的安全措施关键是：保护机器、保护芯样、保护人
以上是下面为建筑人士收集整理的关于“桩基取芯检测方案”等建筑相关的知识可以登入建设通进行查询。
钻孔桩桩基取芯检测后的填充方案

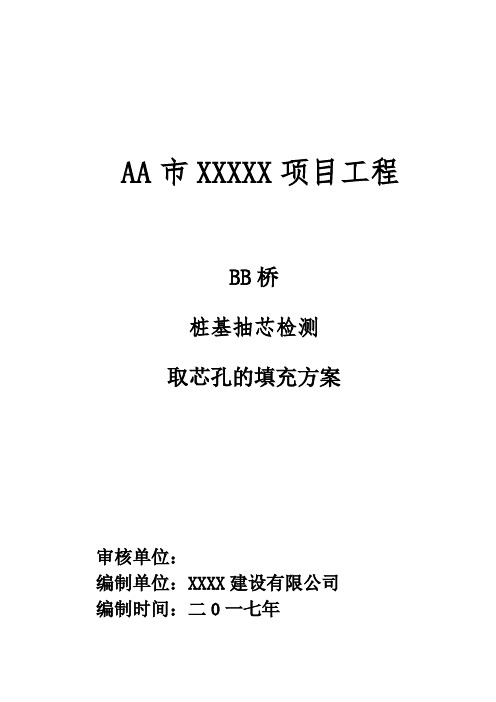

AA市XXXXX项目工程BB桥桩基抽芯检测取芯孔的填充方案审核单位：编制单位：XXXX建设有限公司编制时间：二0一七年目录一、工程概况： (3)二、施工准备 (3)三、工作机理 (4)四、主要机具和材料 (4)五、施工工艺及质量要求 (4)六、施工过程中的注意事项 (5)七、材料质量要求及节约措施 (5)八、安全生产、文明施工 (6)一、工程概况：本工程为城涵河道一期工程内的BB桥桥梁工程，桥梁为3跨钢筋混凝土上承式拱桥，跨径组合为：主跨36m 两端副跨各10m，两端桥墩宽度各3m+3.75m，桥梁总长69.5m。
桥面总宽6m。
桥梁上部结构主拱圈底部为15cm厚拱石,腹拱圈底部为10cm厚拱石、拱石上部为钢筋砼圆弧拱板。
中跨主拱圈净跨径为36m，矢高为6m，矢跨比为1/6，边跨主拱圈净跨径为10m，矢高为4m,矢跨比为1/，腹拱圈净跨径为3m和2.5m,净矢高为1.25m和1.5m。
本桥桩基为100%桩身完整性检测，原设计要求采取超声波检测，但是由于施工完成后，疏于对声测管的的保护，导致大部分声测管堵塞，无法疏通，我部通过和各个参建方沟通，同时根据《建筑基桩检测技术规范》（JGJ106-2003）和设计文件以及地方相关标准，采用抽芯法对桩基进行检测，根据《建筑基桩检测技术规范》（JGJ106-2003）之要求，采用～压力,从钻芯孔孔底往上用水泥浆回灌封闭，需对钻孔进行注浆封堵。
特制定本方案。
二、施工准备（一）准备工作内容1.水电引入施工现场；2.完成压浆泵、管线和排水及及泥浆池的设置；3.安排人员作好现场保卫工作；4.机具、人员进场；5.所需材料－水泥及膨胀剂等外掺剂的进场；6.设备调试；7.开工前进行施工技术交底和安全教育。
（二）劳动力配置根据本工程的特点,施工实行每天 1 班工作制,每班工作时间 12 小时。
钻孔数量不多，因此安排一台注浆机进行注浆即可。
配置压浆泵操作人员 1 人，注浆操作人员 2-3 人，水泥浆拌制人员 3 人，施工协调指挥 1 人。
工程桩抽芯施工方案
工程桩抽芯施工方案一、工程概况本工程位于XX省XX市，是一处建筑物基础设施工程。
在工程施工过程中，需要进行桩基抽芯检测工作，以确认桩基的质量和承载力。
本方案将针对桩基抽芯施工进行详细的工艺流程和安全措施的规划和说明。
二、施工条件1.施工地点：施工地点为建筑物地基桩基部位，需要根据设计要求进行桩基抽芯检测。
2.施工时间：施工时间应在白天进行，避免夜间施工。
3.气象条件：施工期间需注意气象条件，避免在恶劣天气下进行施工。
4. 土壤条件：施工地点的土壤情况应在施工前进行查验，确保土壤稳定性和安全性。
三、施工方案1.设备准备（1）桩基抽芯机：选用符合国家标准要求的桩基抽芯机，确保设备的稳定性和抽芯效果。
（2）抽芯器具：包括各种规格尺寸的抽芯器具，确保能够满足不同规格桩基的抽芯需求。
（3）安全防护设备：包括头盔、安全带、手套等个人防护装备，确保施工人员在作业时的安全。
2.施工工艺（1）前期准备：在进行桩基抽芯检测前，需清理桩基周围的杂物和泥沙，确保施工环境的整洁。
（2）选址定位：根据设计要求和施工图纸，确定桩基抽芯的具体位置和深度。
（3）钻孔操作：使用桩基抽芯机进行钻孔操作，根据设计要求和桩基尺寸选择合适的抽芯器具。
（4）抽芯取样：在完成钻孔操作后，使用抽芯器具进行抽芯取样，确保取样的准确性和完整性。
（5）样品处理：将抽芯取样送至实验室进行检测和分析，评定桩基的质量和承载力。
3.安全措施（1）施工前的安全培训：在进行桩基抽芯施工前，需对施工人员进行安全培训，确保其了解并遵守相关安全规定。
（2）现场作业管理：严格落实现场作业管理制度，确保施工过程中各项安全措施的执行情况。
（3）设备维护保养：定期对桩基抽芯机进行检查和维护，确保设备的运行稳定性和安全性。
（4）应急预案：针对可能发生的事故和紧急情况，制定应急预案，提前做好准备和应对措施。
四、质量控制1.抽芯取样：在进行抽芯取样过程中，需确保取样的准确性和完整性，以保证检测结果的准确性。
工程桩抽芯检测方案
工程桩抽芯检测方案一、引言工程桩抽芯检测是指在桩基施工完成后，通过对已安装的桩基进行抽芯取样，以进行桩基的质量检测和评估的一种手段。
工程桩抽芯检测可以帮助工程师了解桩基的实际成果，检查桩的设计强度和质量，更好地维护工程质量和安全。
基于以上背景，本文将对工程桩抽芯检测方案进行详细阐述。
二、抽芯检测的目的1. 桩基质量检测：通过对桩基的抽芯检测，可以了解桩基的实际强度和质量，帮助工程师评估桩基的实际成果。
2. 工程质量维护：及时发现桩基的质量问题，进行调整和改进，维护工程质量和安全。
3. 数据分析和积累：通过抽芯检测获取桩基的实际数据，为今后的设计和施工提供指导和借鉴。
三、抽芯检测的方法1. 抽芯取样：在已安装的桩基中，通过专用的工具进行抽芯取样，取得桩体的样品，以便进行后续的实验分析。
2. 实验室试验：将取样的桩芯进行实验室试验，对桩芯的强度、密实度、含水率等进行检测和分析。
3. 数据分析和评估：根据实验室试验的数据对桩基的质量进行评估，判断桩基是否符合设计要求。
四、抽芯检测的实施步骤1. 确定抽芯取样点：在已安装的桩基中，确定要进行抽芯取样的位置和数量，保证样品的代表性。
2. 抽芯取样：通过专业的钻机设备，在确定的位置进行抽芯取样，取得桩体的样品。
3. 样品标识和保存：对取得的桩芯样品进行标识和保存，确保样品的完整性和可追溯性。
4. 实验室试验：将样品送至实验室进行试验，分析桩芯的物理力学性能和含水率等指标。
5. 数据分析和评估：根据实验室试验的数据，对桩基的质量进行评估，判断桩基是否符合设计要求。
六、抽芯检测的注意事项1. 专业人员操作：抽芯取样和实验室试验都需要由具有相关经验和资质的专业人员进行操作。
2. 样品保存和标识：对桩芯样品的保存和标识要做好，确保样品的完整性和可追溯性。
3. 实验室试验的准确性：实验室试验的设备和方法要具备准确性，以确保数据的可信度。
4. 数据分析和评估的科学性：数据分析和评估要科学客观，确保评估结果的准确性和可靠性。
桩基钻芯法检测方案
桩基钻芯法检测方案1. 引言钻芯法是一种常用的桩基检测方法，用于评估桩基的质量和稳定性。
通过钻芯法可以获取桩基内部的土壤和岩石的样本，并进行物理和力学性质的测试，从而判断桩基的承载能力和抗侧力能力。
本文将介绍桩基钻芯法检测方案的整体流程和具体步骤。
2. 检测方案2.1 设备准备在进行桩基钻芯法检测之前，需要准备以下设备和材料：•钻芯机：用于钻取桩身内部样本的设备；•钻芯管：用于取样的圆筒形管状工具；•钻头：用于钻进桩身的钻具；•水泥浆：用于冲洗和冷却钻头，同时也可用于固结取样；•钻具附件：如钻探钻杆、钻探铲、引导装置等。
2.2 检测步骤2.2.1 现场勘测在进行桩基钻芯法检测之前，需要进行现场勘测，确定桩基的位置、数量和规格等信息，并对场地情况进行评估。
同时，还需要确定施工所需的管线情况，以避免影响安全。
2.2.2 准备工作在进行钻芯法检测之前，需要进行一些准备工作：1.检查和准备钻芯机的工作状态，确保设备正常工作；2.检查和准备钻芯管、钻头等钻具的完整性和质量；3.检查并准备足够的水泥浆。
2.2.3 钻芯取样1.将钻头连接到钻探钻杆上，通过旋转和推进的方式将钻头钻进桩身。
2.边钻进边加入水泥浆，起到冲洗和冷却钻头的作用。
3.当钻头钻进一定深度后，停止钻进，将钻芯管插入到钻孔中。
4.通过回转钻芯管，在钻芯管和桩壁之间形成负压，使土壤样本被吸入钻芯管内。
5.适当深度后停止取样，并将取样芯筒从钻孔中取出。
2.2.4 取样处理1.将取样芯筒从钻芯管中取出，并进行标记记录，包括位置、深度等信息。
2.将取样芯筒剖开，将样本取出，并记录样本的性质、颜色、湿度等信息。
3.根据需要，对样本进行物理和力学性质的测试，如颗粒分析、密度测试、抗剪强度测试等。
2.2.5 数据分析和报告将取得的样本测试数据进行分析，并根据钻芯法的标准和规范进行评价。
根据评价结果编写检测报告，包括桩基的质量评估、承载能力分析等信息。
3. 结论桩基钻芯法检测方案是评估桩基质量和稳定性的重要方法。
桩基取芯法检测要点
桩基取芯法检测要点一、概述：取芯法是从结构上钻取芯样，评定结构质量的一种检测方法，和非破损方法并列互补优势：方法简单，结构信息直接、真实，不需转换劣势：半破损（微破损），成本较高、工时较长二、相关规范1、钻芯法检测混凝土强度技术规程（CECS 03：88）2、建筑基桩检测技术规范（JGJ 106-2003）三、取芯法的应用1、从混凝土结构中钻取芯样，以测定普通混凝土的强度2、检测现浇（钻（冲）孔、人工挖孔）混凝土灌注桩成孔质量：桩身混凝土质量，桩底沉渣，桩端持力层，桩长3、在非破损检测中用作修正、验证，甚至仲裁4、其他应用，如：受冻层深度检测；裂缝深度检测；缺陷探测四、取芯位置要点1、受力较大的部位，安全度不足的构件截面不能取芯；构件的接头和构件的边缘，混凝土的应力复杂，不宜取芯，适宜在构件的中部取芯相同条件的构件，一般选取在基础、墙、柱上取芯，尽可能不在梁上取芯2、借助磁感仪避开结构的钢筋，尤其是主筋，避开预埋件或管线，3、选取混凝土强度质量具有代表性的部位4、用于非破损法修正时，应在非破损测试区或接近非破损测试区五、取芯数量要点：1、按单个构件检测时：每个构件数量不少于3 个，较小构件，不少于2 个2、构件的局部区域检测时：根据构件情况，确定芯样的位置、数量、深度3、大型基础或大面积墙体：分成若干区域4、桩身混凝土芯样：每孔2-3 组，每组加工为3 个试件六、取芯操作要点1、底座调平2、设备固定：3、种固定方式：顶杆支撑、配重固定、膨胀螺栓、真空吸附4、开始缓慢，遇钢筋缓慢，随时紧固螺栓5、保证过程中的水冷却6、达到要求深度后，要将钻头提升到一定高度后方可停机，钻头离开芯样后方可停水7、保证相应的安全措施关键是：保护机器、保护芯样、保护人七、芯样强度的影响因素和芯样加工要点1、端面平整度对强度的影响：①端面不平，会降低强度，向上凸起比向下凹引起的应力集中更大，影响更大，应控制在每100mm 长度内不得大于0.1mm②测试方法：钢尺紧贴芯样端面转动，用塞尺测量缝隙③不宜采用垫平材料：纸板、铝板等横向变形大，减低强度④磨平法：磨平机⑤找平法：材料为水泥净浆、水泥砂浆、硫磺胶泥，对找平层的要求：找平层与端面良好粘结；找平层强度高于芯样强度；找平层厚度：水泥净浆、水泥砂浆层不大于5mm，硫磺胶泥层不大于1.5mm2、端面与轴线之间垂直度偏差对强度的影响①偏差过大，降低强度②垂直度偏差在2°以内③测试方法：游标量角器测量两个端面与母线的夹角，精确到0.1°3、芯样含有钢筋的影响①原则：不允许存在垂直于受压面的钢筋，如有钢筋尽可能靠近试件端部②处理方法：尽量把含有钢筋的一端锯掉，如无法避开，锯切时应使钢筋靠近端头而不露出端面③每个试样内最多只允许含有二根直径小于10 mm 的钢筋，且与轴线基本垂直不外露4、芯样尺寸和高径比的影响：①芯样直径应大于或等于粗骨料最大粒径的三倍，至少不小于二倍，芯样直径小而粗骨料粒径大的芯样强度的离散性大②高度与直径均为100 mm 的芯样与边长为150 mm 的立方体试块受压时应力分布较为一致，强度接近③芯样强度与立方体强度之比值，随高径比的增加而减少，不同高径比的芯样试件换算成标准高径比的芯样试件强度时，需乘以修正系数，高径比低于0.95 或大于2.05 时，不能用作抗压试验5、干湿程度对强度的影响①潮湿使混凝土强度降低，即软化作用（水在受荷载时不能压缩，横向膨胀，增加侧向拉应力，另外减弱混凝土颗粒之间的内摩擦力）风干芯样比浸水芯样的强度高7%左右②芯样宜与被测结构混凝土湿度基本一致③若为自然干燥状态：要求芯样在室内自然干燥3 天；若为潮湿状态：抗压前在水中浸泡48 小时八、芯样抗压试验要点：1、测量项目及允许偏差：①平均直径：游标卡尺测量芯样中部，测量误差＜1 mm，允许与平均直径的偏差为2 mm②芯样高度：钢板尺测量③垂直度:游标量角器测量④平整度：钢板尺和塞尺测量2、按照立方体试块抗压试验规定进行3、换算值计算：fc cu=α (4F)/(πd2) fc cu—芯样试件混凝土强度换算值，MPa；F—芯样试件抗压试验测得的最大压力，N；d—芯样试件的平均直径，mm；α—不同的高径比芯样试件混凝土换算强度的修正系数4、换算值修正: 〈CECS 03：88〉：高径比修正〈JGJ106—2003〉：避免高径比修正，要求不小于0.95 d 或不大于1.05 d5、不能做抗压试验的芯样：①高度：小于0.95 倍平均直径，大于1.05 倍平均直径②与平均直径偏差大于2 mm ③垂直度：大于2°④不平整度：100 mm 内超过0.1 mm ⑤有裂缝和较大缺陷九、结果评定1、〈CECS 03：88〉：换算值中的最小值为代表值2、〈JGJ106—2003〉：三个芯样试件换算值的平均值为代表值不同深度的代表值的最小值为桩身强度代表值十、对混凝土芯样试件强度的说明：不同于与标养28 天试块抗压强度，也不同于同条件试块抗压强度代表构件实体的混凝土芯样，在测试龄期的抗压强度，换算为150 mm 立方体试块的强度结构芯样强度低于立方体试块强度，降低幅度约75-80%，桩身芯样强度更是如此。
工程桩钻芯法检测方案
工程桩钻芯法检测方案随着城市化进程的不断加快，工程建设成为了城市发展中必不可少的一部分。
而在大型建筑工程中，桩基是一种重要的地基处理工艺，用于解决地基承载力较差的状况，以保证建筑物及其结构的安全性和稳定性。
在桩基施工过程中，桩基的质量和工程安全问题，常常引起工程师的高度重视。
而工程桩的质量检测则非常重要，而桩基钻芯法检测是一种常用的检测方法之一。
桩基钻芯法检测是通过将锯齿状的刀具切入桩身，取出来的岩土芯进行检验，以获取有关地质情况、强度和承载能力的一系列参数。
这个方法具有检验速度快、结果准确、取芯深度较大等优点。
在大型工程中应用广泛，常常充当着重要的检测手段。
一、桩基钻芯法检测的原理1.岩土芯的提取在桩身进入岩石或者较硬地质层时，应该进行钻芯提取。
这需要利用专门的钻芯设备，在桩身进入深处后，可以通过采用不同类型的取芯钻具，将岩土芯进行提取。
在提取的过程中应该保证取芯的完整性，避免岩土芯的坍落，从而导致检测失真。
2.岩土芯的检测在取得岩土芯之后，需要对其进行具体的实验室检测。
这包括对岩土芯的物理性质、力学性质、化学性质等多方面进行分析和实验，以得到关于岩土芯的各种参数和特性。
这是对桩基质量的评估和保证提供了重要数据。
二、桩基钻芯法检测的步骤1. 确定检测点和检测深度在桩基工程完成后，需要确定进行钻芯法检测的具体位置和深度。
这需要根据工程设计要求和施工现场的实际情况进行综合考虑。
选择好检测点之后，需要确定对应的检测深度。
2. 钻芯提取在确定好检测点和检测深度之后，就需要进行钻芯提取的工作。
这是需要使用专门的设备和工具来完成的。
需要进行严格的安全防护，并且要保证提取的岩土芯的完整性。
3. 岩土芯的实验室检测提取到的岩土芯需要送往实验室进行详细的检测。
这包括物理力学性质的检测，如抗压强度、抗拉强度、抗压弹性模量等；另外还需要进行岩土芯的化学性质、渗透性等方面的检测。
4. 检测报告编制在完成实验室检测后，需要对检测结果进行整理和分析。
桩基取芯法检测要点概要
桩基取芯法检测要点一、概述:取芯法是从结构上钻取芯样,评定结构质量的一种检测方法,和非破损方法并列互补优势:方法简单,结构信息直接、真实,不需转换劣势:半破损(微破损,成本较高、工时较长二、相关规范1、钻芯法检测混凝土强度技术规程(CECS 03:882、建筑基桩检测技术规范(JGJ 106-2003三、取芯法的应用1、从混凝土结构中钻取芯样,以测定普通混凝土的强度2、检测现浇(钻(冲孔、人工挖孔混凝土灌注桩成孔质量:桩身混凝土质量,桩底沉渣,桩端持力层,桩长3、在非破损检测中用作修正、验证,甚至仲裁4、其他应用,如:受冻层深度检测;裂缝深度检测;缺陷探测四、取芯位置要点1、受力较大的部位,安全度不足的构件截面不能取芯;构件的接头和构件的边缘,混凝土的应力复杂,不宜取芯,适宜在构件的中部取芯相同条件的构件,一般选取在基础、墙、柱上取芯,尽可能不在梁上取芯2、借助磁感仪避开结构的钢筋,尤其是主筋,避开预埋件或管线,3、选取混凝土强度质量具有代表性的部位4、用于非破损法修正时,应在非破损测试区或接近非破损测试区五、取芯数量要点:1、按单个构件检测时:每个构件数量不少于3 个,较小构件,不少于2 个2、构件的局部区域检测时:根据构件情况,确定芯样的位置、数量、深度3、大型基础或大面积墙体:分成若干区域4、桩身混凝土芯样:每孔2-3 组,每组加工为3 个试件六、取芯操作要点1、底座调平2、设备固定:3、种固定方式:顶杆支撑、配重固定、膨胀螺栓、真空吸附4、开始缓慢,遇钢筋缓慢,随时紧固螺栓5、保证过程中的水冷却6、达到要求深度后,要将钻头提升到一定高度后方可停机,钻头离开芯样后方可停水7、保证相应的安全措施关键是:保护机器、保护芯样、保护人七、芯样强度的影响因素和芯样加工要点1、端面平整度对强度的影响:①端面不平,会降低强度,向上凸起比向下凹引起的应力集中更大,影响更大,应控制在每100mm 长度内不得大于0.1mm②测试方法:钢尺紧贴芯样端面转动,用塞尺测量缝隙③不宜采用垫平材料:纸板、铝板等横向变形大,减低强度④磨平法:磨平机⑤找平法:材料为水泥净浆、水泥砂浆、硫磺胶泥,对找平层的要求:找平层与端面良好粘结;找平层强度高于芯样强度;找平层厚度:水泥净浆、水泥砂浆层不大于5mm,硫磺胶泥层不大于1.5mm2、端面与轴线之间垂直度偏差对强度的影响①偏差过大,降低强度②垂直度偏差在2°以内③测试方法:游标量角器测量两个端面与母线的夹角,精确到0.1°3、芯样含有钢筋的影响①原则:不允许存在垂直于受压面的钢筋,如有钢筋尽可能靠近试件端部②处理方法:尽量把含有钢筋的一端锯掉,如无法避开,锯切时应使钢筋靠近端头而不露出端面③每个试样内最多只允许含有二根直径小于10 mm 的钢筋,且与轴线基本垂直不外露4、芯样尺寸和高径比的影响:①芯样直径应大于或等于粗骨料最大粒径的三倍,至少不小于二倍,芯样直径小而粗骨料粒径大的芯样强度的离散性大②高度与直径均为100 mm 的芯样与边长为150 mm 的立方体试块受压时应力分布较为一致,强度接近③芯样强度与立方体强度之比值,随高径比的增加而减少,不同高径比的芯样试件换算成标准高径比的芯样试件强度时,需乘以修正系数,高径比低于0.95 或大于2.05 时,不能用作抗压试验5、干湿程度对强度的影响①潮湿使混凝土强度降低,即软化作用(水在受荷载时不能压缩,横向膨胀,增加侧向拉应力,另外减弱混凝土颗粒之间的内摩擦力风干芯样比浸水芯样的强度高7%左右②芯样宜与被测结构混凝土湿度基本一致③若为自然干燥状态:要求芯样在室内自然干燥3 天;若为潮湿状态:抗压前在水中浸泡48 小时八、芯样抗压试验要点:1、测量项目及允许偏差:①平均直径:游标卡尺测量芯样中部,测量误差<1 mm,允许与平均直径的偏差为2 mm②芯样高度:钢板尺测量③垂直度:游标量角器测量④平整度:钢板尺和塞尺测量2、按照立方体试块抗压试验规定进行3、换算值计算:fc cu=α (4F/(πd2 fc cu—芯样试件混凝土强度换算值,MPa;F—芯样试件抗压试验测得的最大压力,N;d—芯样试件的平均直径,mm;α—不同的高径比芯样试件混凝土换算强度的修正系数4、换算值修正: 〈CECS 03:88〉:高径比修正〈JGJ106—2003〉:避免高径比修正,要求不小于0.95 d 或不大于1.05 d5、不能做抗压试验的芯样:①高度:小于0.95 倍平均直径,大于1.05 倍平均直径②与平均直径偏差大于2 mm ③垂直度:大于2°④不平整度:100 mm 内超过0.1 mm ⑤有裂缝和较大缺陷九、结果评定1、〈CECS 03:88〉:换算值中的最小值为代表值2、〈JGJ106—2003〉:三个芯样试件换算值的平均值为代表值不同深度的代表值的最小值为桩身强度代表值十、对混凝土芯样试件强度的说明:不同于与标养28 天试块抗压强度,也不同于同条件试块抗压强度代表构件实体的混凝土芯样,在测试龄期的抗压强度,换算为150 mm 立方体试块的强度结构芯样强度低于立方体试块强度,降低幅度约75-80%,桩身芯样强度更是如此。
水泥搅拌桩取芯检测方案(水泥搅拌桩钻孔取芯法检测方案)
目录一、依据的检测标准及技术要求 (1)二、适用范围 (1)三、检测内容及频率 (1)四、检测原理 (1)五、检测龄期的要求 (2)六、试验准备 (2)七、检测方法 (2)八、检测数据的整理 (5)九、检测结果的判别、评定 (5)十、检测报告 (6)水泥搅拌桩取芯法检测方案一、依据的检测标准及技术要求（1）本检测方案依据的检测标准及技术要求是：《建筑基桩检测技术规范》（JGJ 106-2014）。
（2）项目公司管理文件及设计图纸、资料；二、适用范围适用于检验水泥搅拌桩的桩长、桩身材料强度和桩身完整性。
三、检测内容及频率3.1 检测内容①检测桩身材料的质量情况，如桩身材料的胶结状况、含灰量是否正常、桩身完整性等，桩身材料强度是否符合设计要求；②施工记录桩长是否真实。
3.2 检测频率检测频率为总桩数的1%～2%。
四、检测原理采用钻芯法对水泥搅拌桩进行检测，是在桩身上沿长度方向钻取芯样，通过对芯样的观察和测试，用以评价成桩质量。
钻机工作主要由钻机本身、钻塔、泥浆泵三大块组成。
其中钻机本身又由钻盘（夹钻杆）、液压泵站、提升轮、主轴传动箱、离合器、水龙头、液压操纵系统、机身等部分组成。
工作时将钻杆夹持在钻盘上，利用动力（电动机或柴油发动机）通过传动系统带动旋转，钻杆的最前端安装有钻头，进给力由液压系统控制，当钻进一定深度，再接长钻杆，如此反复，进行钻孔，直至将孔钻到所需深度。
图1 钻机工作原理钻塔是用来下钻和提钻时，用于吊装钻杆的支架，通过提升轮的正、反转，用高强钢绞线提钻和下钻。
泥浆泵是在钻井时，给钻头冷却时供水的高压泵，因为钻孔时钻头需要冷却，同时又要将钻出的沙石泥土排出，所以通过钻杆中心的孔将高压水输送的钻头，同时高压水连同泥沙从钻杆四周被挤出孔内。
五、检测龄期的要求水泥搅拌桩龄期要达到28d。
六、试验准备6.1 收集和了解检测工程概况①工程项目名称，建设、设计、施工、监理单位名称；②场地工程地质勘察报告；③桩基本参数：桩型、桩径、桩长、桩身强度；④桩位图及桩基施工记录。
灌注桩取芯方案
大上海会德丰广场灌注桩工程取芯检测方案上海众合检测应用技术研究有限公司2009年10月20日大上海会德丰广场灌注桩工程取芯检测方案项目负责人：总经理：审核：编写：上海众合检测应用技术研究有限公司2009年10月20日目录一、编制依据 (4)二、工程概况 (4)三、工程地质情况 (5)四、工程设计要求及工作量 (5)五、施工组织管理 (7)六、施工工艺 (8)七、施工技术及工程质量保证措施 (8)八、安全生产和文明施工 (9)九、资料提交 (9)一、编制依据1．建设单位提供的有关工程图纸及工程设计技术要求；2.上海市工程建设规范《地基基础设计规范》（DGJ08-11-1999）；3.上海市工程建设规范《地基处理技术规范》（DGJ08-94）；4.国标《建筑地基基础设计规范》（GB50007-2002）；5.国标《建筑地基基础施工质量验收规范》（GB50202-2002）；6.国标《钻芯法检测砼强度技术规定》（CECS03:88）7.上海市标准《钻芯法检测混凝土强度技术规程》（DB/TJ08-002-98）8.上海市建委建管办等下发的文件通知。
二、工程概况大上海会德丰广场灌注桩工程位于华山路与延安西路交界处。
工程设计单位为同济大学建筑设计研究院，该工程分南区和北区，开挖深度南区裙房为17.42m、局部18.92m，塔楼为20.22m、局部21.34m、电梯井为25.44m；北区为17.52m、局部19.02m。
该工程基础采用灌注桩桩基础，灌注桩桩长为50米，桩径为φ800mm,桩底土层采用注浆加固。
我单位受建设单位委托承担该灌注桩工程即桩底土体的取芯检测任务。
为保证工程质量，更好的完成该检测任务，特编制本检测方案。
三、工程地质情况本场地的工程地质情况参见原工程地质勘察报告。
四、工程设计要求及工作量1、工程设计要求灌注桩及桩底土体取芯检测所用的钻机、钻具等设备的技术性能将直接影响到取芯检测的效果，因此，取芯检测所用的设备、机具均应满足灌注桩即桩底土体检测目的的要求。
桩基检测取芯
、概述随着公路建设的发展，桥梁桩基工程被大量的应用。
由于桩基属于地下隐蔽工程，因此对桩基的质量检查是十分的重要。
桩基础在桥梁工程中，主要有钻孔灌注桩与挖孔灌注桩。
桩基的质量检测方法主要常用的有：超声波检测法、低应变动力检测法、钻芯取样检测法等。
超声波与低应变动力检测法属无破损检测法，对于重要工程或重要部位的桩基宜逐根进行，而钻芯检测法属局部破损检测法，应按照规定的抽检比例及对桩的质量有疑问时采用。
通过钻芯检测法可以判断桩身的完整性、混凝土强度、桩长、桩底沉碴及持力层性状能否满足设计及规范的要求。
2、芯样钻取的要求在钻芯检测法中，钻取芯样是主要环节，采取的芯样质量好坏直接关系到对整个桩基质量评价的准确性。
钻取的混凝土芯样可分为两种状况，一种是形状规则完整、表面平整光滑；另一种是取出的芯样表面粗糙，完整性差，粗骨料与水泥胶结差，甚至难于钻取完整的芯样。
产生后一种芯样的原因除了由于桩基本身质量较差外，还与钻探设备、操作工艺导致芯样破损有关。
显然，由操作引起的芯样不完整性不能代表该桩的混凝土质量。
因此，钻取芯样过程，要求保证芯样的原状性、代表性，对不完整的、破碎的芯样要能作出准确的分析判断。
2·1 钻机的使用要求应选择有资质、有经验的钻探单位进行钻芯取样工作。
钻机应选择振动小、调速范围广、扭矩大、液压操纵的高速钻机。
钻机设备安装必须水平、周正、稳固，如钻机不稳，则钻机容易发生晃动、位移，这不仅影响芯样质量，也影响钻机的使用寿命，且容易发生卡钻。
2·2钻取混凝土芯样直径的选择《公路工程水泥混凝土试验规程》（JTJ053）规定芯样直径应为混凝土所用集料最大粒径的3倍，一般为150mm或100mm。
桩基所用粗集料最大粒径一般为40mm，则取芯直径应为120mm，但芯样直径大，取芯费用较高。
因此，通常是选用100mm左右的芯样直径。
2·3取芯要求取出的芯样要自上而下按顺序编号排列，不得颠倒、丢失、更换，芯样上写明孔号、回次数、起至深度、总块数、块号，并在取样试验前及时拍摄芯样全部照片。
