电路基础知识总结精华版
电路邱关源知识点总结
电路邱关源知识点总结第一章电路基础知识1.1 电路的定义电路是由电源、导线和负载组成的路径，通过这个路径可以实现电能的传输和转换。
电路可以分为直流电路和交流电路。
1.2 电压、电流、电阻电压是指电荷单位正负极性的能量。
电流是电荷的流动。
电阻是电流通过的障碍。
1.3 串联、并联串联是指电阻或其他元件依次连接在一起，电流的流动路径是依次通过每一个元件。
并联是指电阻或其他元件并排连接在一起，电流可以选择不同的路径通过每一个元件。
1.4 电路定律欧姆定律：在电阻恒定的情况下，电压和电流成正比。
即 V=IR。
基尔霍夫定律：总电压等于各个分支电压之和，总电流等于各个分支电流之和。
1.5 电路分析方法基尔霍夫定律的应用：通过列方程组的方式求解电路中各个分支电流和电压。
节点分析法：以节点电压为未知数，通过电流平衡方程求解各个节点电压。
电流分析法：以支路电流为未知数，通过节点电流平衡方程求解各个支路电流。
第二章电路元件2.1 电源电源是提供电能的设备，可以分为直流电源和交流电源。
2.2 电阻电阻是电流通过的阻碍，常用于电路中调节电流和电压的大小。
2.3 电容电容是指两个导体之间存在电场储存电荷的能力。
2.4 电感电感是指电流通过导体时产生的磁场储存能量的能力。
2.5 半导体元件半导体元件包括二极管、晶体管、场效应管等，是现代电子设备中常用的重要元件。
第三章电路分析3.1 直流电路分析直流电路分析主要是通过欧姆定律和基尔霍夫定律进行电流和电压的计算和分析。
3.2 交流电路分析交流电路分析主要是通过复数分析和复指数的方法进行电流和电压的计算和分析。
3.3 稳态分析和瞬态分析稳态分析是指电路中电流和电压达到稳定值后的分析。
瞬态分析是指电路刚刚接通或断开后的电流和电压的分析。
第四章电路设计4.1 电路图电路图是电路设计的重要工具，包括电源、导线、负载、电阻、电容、电感等元件的连接关系和参数。
4.2 电路模拟和仿真电路模拟是指通过电路仿真软件对电路进行数学模型的建立和仿真分析，以验证设计的正确性和可靠性。
电工基础知识(精简版)
.电工基础知识1.直流电路电路电路的定义：就是电流通过的途径电路的组成:电路由电源、负载、导线、开关组成 内电路：负载、导线、开关 外电路：电源内部的一段电路负载：所有电器 电源：能将其它形式的能量转换成电能的设备 变.1.2.2.3电压的单位是 伏特”用字母 U ”表示.常用单位有：千伏(KV)、 伏(V)、毫伏(mV)、微伏(uV)1KV = 10 3V 1V = 10 3 mV 1.2.3电阻1.2.4.11mV = 10 3uV124.2 124.3电阻的定义：自由电子在物体中移动受到其它电子的阻碍 ，对于这种导电所表现的能力就叫电阻.电阻的单位是欧姆”用字母 “ R ”示.电阻的计算方式为：R -s其中I 为导体长度,s 为截面积，P 为材料电阻率 铜 p=0.017 铝 p =0.028基本物理量1.2.1 1.2.1.1 1.2.1.2 1.2.1.3 1.2.1.4 1.2.1.5 电流电流的形成：导体中的自由电子在电场力的作用下作有规则的定 向运动就形成电流.电流具备的条件：一是有电位差，二是电路一定要闭合.电流强度：电流的大小用电流强度来表示，基数值等于单位时间内 通过导体截面的电荷量，计算公式为IQt其中Q 为电荷量(库仑);t 为时间(秒⑸；I 为电流强度 电流强度的单位是 安”用字母 “A 表示.常用单位有：千安(KA)、安(A)、毫安(mA)、微安(uA) 1KA = 10 3A 1A = 10 3mA 1mA = 10 3uA 直流电流(恒定电流)的大小和方向不随时间的变化而变化 ,用大 写字母“表示，简称直流电. 1.3.11.3.2 欧姆定律欧姆定律是表示电压、电流、电阻三者关系的基本定律 .部分电路欧姆定律：电路中通过电阻的电流，与电阻两端所加的电压 成正比，与电阻成反比，称为部分欧姆定律.计算公式为I UR1.3.3UR — U = IRI全电路欧姆定律：在闭合电路中(包括电源),电路中的电流与电源的 电动势成正比，与电路中负载电阻及电源内阻之和成反比 ，称全电路欧姆定律.计算公式为I —E—R r其中R 为外电阻，r o 为内电阻,E 为电动势1.2.2 1.2.2.11.2.2.2电压 电压的形成：物体带电后具有一定的电位，在电路中任意两点之间的 电位差,称为该两点的电压.电压的方向：一是高电位指向低电位；二是电位随参考点不同而改电路的连接伸连、并连、混连)1.4.1 串联电路141.1 141.2 电阻串联将电阻首尾依次相连，但电流只有一条通路的连接方法电路串联的特点为电流与总电流相等，即I = 11 = 12 = 13…总电压等于各电阻上电压之和，即U = U 1 + U2 + U3… 总电阻等于负载电阻之和，即R = R 1 + R2 + R3…各电阻上电压降之比等于其电阻比,即b RU2 R2U1 RU3 R31.4.2.4 电源的并联：把所有电源的正极连接起来作为电源的正极，把所有电源的负极连接起来作为电源的负极，电源并联.然后接到电路中，称为1.4.2.5 并联电源的条件：一是电源的电势相等；相同.二是每个电源的内电阻1.4.2.6 并联电源的特点：能获得较大的电流，各电源的电流之和.即外电路的电流等于流过短路定义: 电源通向负载的两根导线，不以过负载而相互直接接通.该现象称之为短路.141.3 电源串联：将前一个电源的负极和后一个电源的正极依次连接起来.特点：可以获得较大的电压与电源.计算公式为E = E 1 + E 2 + E3+…+ E nr o = r o1 + r o2 + r o3 + …+ r on 短路分析：电阻(R)变小，电流(I)加大,用公式表示为I —E—R r oE1 E2 E3 Ir o1 r o2 r o3 E n短路的危害：温度升高，烧毁设备，发生火灾；产生很大的动力，烧毁电源,电网破裂.保护措施:安装自动开关；安装熔断器.r on1.4.2 1.4.2 .1 142.2 并联电路电阻的并联:将电路中若干个电阻并列连接起来的接法，称为电阻并联.并联电路的特点：各电阻两端的电压均相等,即U1 = U2 = U3=- =U n；电路的总电流等于电路中各支路电流之总和I3 +…+ I n；电路总电阻，即I = I1 + I2 +R的倒数等于各支路电阻倒数之和，即2.交流电路;1.4.2 .31 丄丄丄R R1 R2 R3流愈大，负荷愈重.1—.并联负载愈多R n，总电阻愈小，供应电单相交流电路定义：所谓交流电即指其电动势、电压及电流的大小和方向都随时间按一定规律作周期性的变化，又叫正磁交流电.单相交流电的产生：线圈在磁场中运动旋转，旋转方向切割磁力线，产生感应电动势.通过各支路的电流与各自电阻成反比R1R2单相交流发电机：只有一个线圈在磁场中运动旋转，电路里只能产生一个交变电动势，叫单相交流发电机.由单相交流发电机发出的电简称为单相交流电.交流电与直流电的比较：输送方便、使用安全，价格便宜。

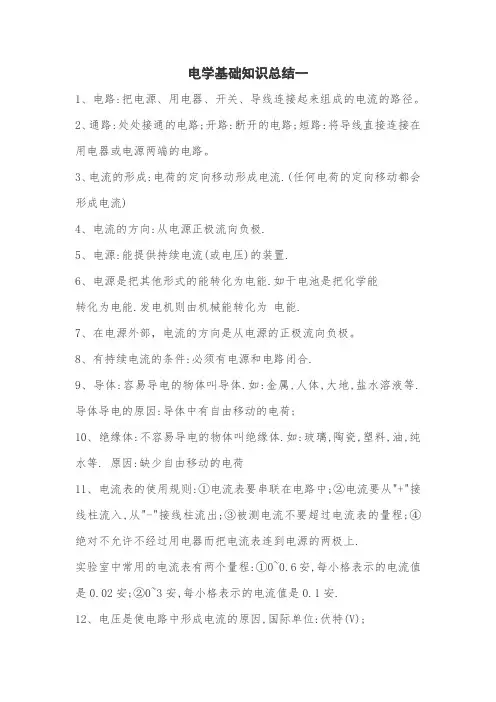

电学基础知识大全
电学基础知识总结一1、电路:把电源、用电器、开关、导线连接起来组成的电流的路径。
2、通路:处处接通的电路;开路:断开的电路;短路:将导线直接连接在用电器或电源两端的电路。
3、电流的形成:电荷的定向移动形成电流.(任何电荷的定向移动都会形成电流)4、电流的方向:从电源正极流向负极.5、电源:能提供持续电流(或电压)的装置.6、电源是把其他形式的能转化为电能.如干电池是把化学能转化为电能.发电机则由机械能转化为电能.7、在电源外部，电流的方向是从电源的正极流向负极。
8、有持续电流的条件:必须有电源和电路闭合.9、导体:容易导电的物体叫导体.如:金属,人体,大地,盐水溶液等.导体导电的原因:导体中有自由移动的电荷;10、绝缘体:不容易导电的物体叫绝缘体.如:玻璃,陶瓷,塑料,油,纯水等. 原因:缺少自由移动的电荷11、电流表的使用规则:①电流表要串联在电路中;②电流要从"+"接线柱流入,从"-"接线柱流出;③被测电流不要超过电流表的量程;④绝对不允许不经过用电器而把电流表连到电源的两极上.实验室中常用的电流表有两个量程:①0~0.6安,每小格表示的电流值是0.02安;②0~3安,每小格表示的电流值是0.1安.12、电压是使电路中形成电流的原因,国际单位:伏特(V);常用:千伏(KV),毫伏(mV). 1千伏=1000伏=1000000毫伏.13、电压表的使用规则:①电压表要并联在电路中;②电流要从"+"接线柱流入,从"-"接线柱流出;③被测电压不要超过电压表的量程;实验室常用电压表有两个量程:①0~3伏,每小格表示的电压值是0.1伏; ②0~15伏,每小格表示的电压值是0.5伏.14、熟记的电压值:①1节干电池的电压1.5伏;②1节铅蓄电池电压是2伏;③家庭照明电压为220伏;④安全电压是:不高于36伏;⑤工业电压380伏.15、电阻(R):表示导体对电流的阻碍作用.国际单位:欧姆(Ω);常用:兆欧(MΩ),千欧(KΩ);1兆欧=1000千欧; 1千欧=1000欧.16、决定电阻大小的因素:材料,长度,横截面积和温度17、滑动变阻器:A. 原理:改变电阻线在电路中的长度来改变电阻的.B. 作用:通过改变接入电路中的电阻来改变电路中的电流和电压.C. 正确使用:a,应串联在电路中使用;b,接线要"一上一下";c,闭合开关前应把阻值调至最大的地方.18、欧姆定律:导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比. 公式:I=U/R. 公式中单位:I→安(A);U→伏(V);R→欧(Ω).19、电功的单位:焦耳，简称焦，符号J;日常生活中常用千瓦时为电功的单位，俗称“度”符号kw.h 1度=1kw.h=1000w×3600s=3.6×106J 20.电能表是测量一段时间内消耗的电能多少的仪器。

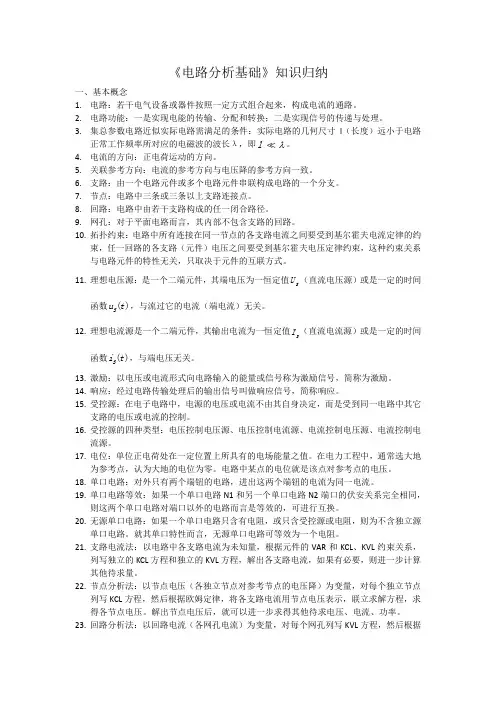

(完整版)电路分析基础知识归纳
《电路分析基础》知识归纳一、基本概念1.电路：若干电气设备或器件按照一定方式组合起来，构成电流的通路。
2.电路功能：一是实现电能的传输、分配和转换；二是实现信号的传递与处理。
3.集总参数电路近似实际电路需满足的条件：实际电路的几何尺寸l（长度）远小于电路正常工作频率所对应的电磁波的波长λ，即l 。
4.电流的方向：正电荷运动的方向。
5.关联参考方向：电流的参考方向与电压降的参考方向一致。
6.支路：由一个电路元件或多个电路元件串联构成电路的一个分支。
7.节点：电路中三条或三条以上支路连接点。
8.回路：电路中由若干支路构成的任一闭合路径。
9.网孔：对于平面电路而言，其内部不包含支路的回路。
10.拓扑约束：电路中所有连接在同一节点的各支路电流之间要受到基尔霍夫电流定律的约束，任一回路的各支路（元件）电压之间要受到基尔霍夫电压定律约束，这种约束关系与电路元件的特性无关，只取决于元件的互联方式。
U（直流电压源）或是一定的时间11.理想电压源：是一个二端元件，其端电压为一恒定值Su t，与流过它的电流（端电流）无关。
函数()S12.理想电流源是一个二端元件，其输出电流为一恒定值I（直流电流源）或是一定的时间Si t，与端电压无关。
函数()S13.激励：以电压或电流形式向电路输入的能量或信号称为激励信号，简称为激励。
14.响应：经过电路传输处理后的输出信号叫做响应信号，简称响应。
15.受控源：在电子电路中，电源的电压或电流不由其自身决定，而是受到同一电路中其它支路的电压或电流的控制。
16.受控源的四种类型：电压控制电压源、电压控制电流源、电流控制电压源、电流控制电流源。
17.电位：单位正电荷处在一定位置上所具有的电场能量之值。
在电力工程中，通常选大地为参考点，认为大地的电位为零。
电路中某点的电位就是该点对参考点的电压。
18.单口电路：对外只有两个端钮的电路，进出这两个端钮的电流为同一电流。
19.单口电路等效：如果一个单口电路N1和另一个单口电路N2端口的伏安关系完全相同，则这两个单口电路对端口以外的电路而言是等效的，可进行互换。
电路知识点总结8篇
电路知识点总结8篇第1篇示例：电路知识点总结电路是指由电子元件（如电阻、电容、电感等）连接而成的一种具有特定功能的电子装置。
在现代科技领域中，电路扮演着至关重要的角色，无论是通信设备、计算机、家用电器还是工业生产设备，都离不开电路的应用。
掌握电路知识对于我们理解现代科技发展趋势、提高工程技能都至关重要。
下面将对电路知识点进行总结，帮助大家更好地理解电路的基本原理和应用。
一、电路基本概念1. 电路的定义：电路是由电子元件通过导线相互连接而成的电气系统，用于实现电流、电压等电学量的控制和变换。
2. 电路的分类：电路按功能可分为模拟电路和数字电路；按连接方式可分为串联电路和并联电路；按组成元件可分为被动电路和主动电路等。
3. 电路的符号：在电路图中，电子元件用具体的图形符号表示，如电阻用Ω表示，电容用F表示，电感用H表示等。
二、电路的基本元件1. 电阻：电路中的电子元件，用于限制电流的流动，单位是欧姆（Ω）。
4. 电源：电路中的电子元件，提供电流和电压，是电路正常运行的必要条件。
5. 开关：电路中的电子元件，用于实现电路的开关控制。
6. 源波纹：电路中由于电源频率或者负载不稳定引起的波动电压或电流。
7. 电路板：电子元件连接的载体，通常是一块绝缘基板，也称为PCB。
1. 欧姆定律：描述电阻、电流、电压之间的关系，即电流等于电压与电阻的比值。
2. 基尔霍夫定律：描述电路中各个节点的电流平衡关系，即电路中的节点电流代数和为零。
4. 电流分流定律：描述电路中分流电路的原理，即电流与电阻成反比。
5. 超前相位：电压超过电流的现象，通常出现在电容、电感等元件中。
四、电路的搭建与调试1. 搭建电路：根据电路图纸和电子元件的连接符号，按照一定的连接方式将电子元件连接到电路板上。
2. 调试电路：通过万用表、示波器等仪器检测电路中的电流、电压等参数，找到问题并解决。
3. 仿真电路：利用电路仿真软件模拟电路的工作状态，帮助分析电路的性能和稳定性。
物理认识电路知识点总结
物理认识电路知识点总结一、电路的基本概念1. 电流和电压电流是指电荷在电路中的流动，通常用安培（A）来表示。
电流的方向是由正电荷流向负电荷的方向。
电压是指电荷在电路中的势能差，通常用伏特（V）来表示。
电压始终是相对于某一点的，也称为电势差。
2. 电阻电阻是指材料对电流流动的阻力，通常用欧姆（Ω）来表示。
电阻的大小取决于导体材料的电阻率和长度、截面积等因素。
电阻越大，通过它的电流就越小。
3. 电路中的基本定律欧姆定律是电路中最基本的定律之一，它表明电流与电压和电阻之间的关系：电流（I）等于电压（V）除以电阻（R），即I=V/R。
基尔霍夫定律是另一个重要的电路定律，它包括基尔霍夫电压定律和基尔霍夫电流定律，用于分析复杂的电路。
二、电路的分类1. 直流电路和交流电路电路根据电流的特性可以分为直流电路和交流电路。
直流电路中，电流的方向和大小保持不变；而在交流电路中，电流的方向和大小随时间变化。
现代电子设备中通常使用交流电路。
2. 串联电路和并联电路电路根据元件的连接方式可以分为串联电路和并联电路。
在串联电路中，元件依次连接在一起，电流只有唯一的路径可走；而在并联电路中，元件是平行连接的，电流可以在不同的路径中流动。
三、常见的电路组件和特性1. 电源电源是为电路提供电流和电压的设备，通常包括电池、发电机和变压器等。
电源的电流和电压特性决定了电路的工作状态和性能。
2. 电阻电阻是电路中常见的元件，用于限制电流的大小。
在实际应用中，电阻还可用于调节电路的性能和特性。
3. 电容电容是电路中一种可以储存电荷和势能的元件，通常用于滤波、耦合和电路存储等方面。
4. 电感电感是电路中一种可以储存磁场能量的元件，通常用于滤波、耦合和变压器等方面。
5. 半导体元件半导体元件是现代电子设备中必不可少的元件，如二极管、晶体管和集成电路等。
它们具有高速、低功耗和微型等特点，在电子设备中得到了广泛的应用。
四、电路的应用电路在现代科技领域有着广泛的应用，包括但不限于通信技术、嵌入式系统、电力系统和电子设备等。
电子电路基础知识点总结（精选5篇）
电子电路基础知识点总结（精选5篇）第一篇：电子电路基础知识点总结电子电路基础知识点总结1、纯净的单晶半导体又称本征半导体，其内部载流子自由电子空穴的数量相等的。
2、射极输出器属共集电极放大电路，由于其电压放大位数约等于1，且输出电压与输入电压同相位，故又称为电压跟随器(射极跟随器)。
3、理想差动放大器其共模电压放大倍数为0，其共模抑制比为∞。
4、一般情况下，在模拟电器中，晶体三极管工作在放大状态，在数字电器中晶体三极管工作在饱和、截止状态。
5、限幅电路是一种波形整形电路，因它削去波形的部位不同分为上限幅、下限幅和双向限幅电路。
6、主从JK触发器的功能有保持、计数、置0、置1。
7、多级放大器的级间耦合有阻容耦合、直接耦合、变压器耦合。
8、带有放大环节串联稳压电路由调整电路、基准电路、取样电路和比较放大电路分组成。
9、时序逻辑电路的特点是输出状态不仅取决于当时输入状态，还与输出端的原状态有关。
10、当PN结外加反向电压时，空间电荷区将变宽。
反向电流是由少数载流子形成的。
11、半导体具有热敏性、光敏性、力敏性和掺杂性等独特的导电特性。
12、利用二极管的单向导电性，可将交流电变成脉动的直流电。
13、硅稳压管正常工作在反向击穿区。
在此区内，当流过硅稳压管的电流在较大范围变化时，硅稳压管两端的电压基本不变。
14、电容滤波只适用于电压较大，电流较小的情况，对半波整流电路来说，电容滤波后，负载两端的直流电压为变压级次级电压的1倍，对全波整流电路而言较为1.2倍。
15、处于放大状态的NPN管，三个电极上的电位的分布必须符合UC>UB>UE，而PNP管处于放大状态时，三个电极上的电位分布须符合UE>UE>UC。
总之，使三极管起放大作用的条件是：集电结反偏，发射结正偏。
16、在P型半导体中，多数载流子是空穴，而N型半导体中，多数载流子是自由电子。
17、二极管在反向截止区的反向电流基本保持不变。
电路基础知识总结(精华版)
电路知识总结（精简）1.电流的参考方向可以任意指定，分析时：若参考方向与实际方向一致，则i>0，反之i<0。
电压的参考方向也可以任意指定，分析时：若参考方向与实际方向一致，则u>0反之u<0。
2．功率平衡一个实际的电路中，电源发出的功率总是等于负载消耗的功率。
3．全电路欧姆定律：U=E-RI4．负载大小的意义：电路的电流越大，负载越大。
电路的电阻越大，负载越小。
5．电路的断路与短路电路的断路处：I＝0，U≠0电路的短路处：U＝0，I≠0二．基尔霍夫定律1．几个概念：支路：是电路的一个分支。
结点：三条（或三条以上）支路的联接点称为结点。
回路：由支路构成的闭合路径称为回路。
网孔：电路中无其他支路穿过的回路称为网孔。
2．基尔霍夫电流定律：（1）定义：任一时刻，流入一个结点的电流的代数和为零。
或者说：流入的电流等于流出的电流。
（2）表达式：i进总和=0或： i进=i出（3）可以推广到一个闭合面。
3．基尔霍夫电压定律（1）定义：经过任何一个闭合的路径，电压的升等于电压的降。
或者说：在一个闭合的回路中，电压的代数和为零。
或者说：在一个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。
（2）表达式：1或： 2或： 3（3）基尔霍夫电压定律可以推广到一个非闭合回路三．电位的概念（1）定义：某点的电位等于该点到电路参考点的电压。
（2）规定参考点的电位为零。
称为接地。
（3）电压用符号U表示,电位用符号V表示（4）两点间的电压等于两点的电位的差。
（5）注意电源的简化画法。
四．理想电压源与理想电流源1．理想电压源（1）不论负载电阻的大小，不论输出电流的大小，理想电压源的输出电压不变。
理想电压源的输出功率可达无穷大。
（2）理想电压源不允许短路。
2．理想电流源（1）不论负载电阻的大小，不论输出电压的大小，理想电流源的输出电流不变。
理想电流源的输出功率可达无穷大。
（2）理想电流源不允许开路。
3．理想电压源与理想电流源的串并联（1）理想电压源与理想电流源串联时，电路中的电流等于电流源的电流，电流源起作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路知识总结(精简)1、电流的参考方向可以任意指定,分析时:若参考方向与实际方向一致,则i>0,反之i<0。
电压的参考方向也可以任意指定,分析时:若参考方向与实际方向一致,则u>0反之u<0。
2. 功率平衡一个实际的电路中,电源发出的功率总就是等于负载消耗的功率。
3. 全电路欧姆定律:U=E-RI4. 负载大小的意义:电路的电流越大,负载越大。
电路的电阻越大,负载越小。
5. 电路的断路与短路电路的断路处:I＝0,U≠0电路的短路处:U＝0,I≠0二. 基尔霍夫定律1. 几个概念:支路:就是电路的一个分支。
结点:三条(或三条以上)支路的联接点称为结点。
回路:由支路构成的闭合路径称为回路。
网孔:电路中无其她支路穿过的回路称为网孔。
2. 基尔霍夫电流定律:(1) 定义:任一时刻,流入一个结点的电流的代数与为零。
或者说:流入的电流等于流出的电流。
(2) 表达式:i进总与=0或: i进=i出(3) 可以推广到一个闭合面。
3. 基尔霍夫电压定律(1) 定义:经过任何一个闭合的路径,电压的升等于电压的降。
或者说:在一个闭合的回路中,电压的代数与为零。
或者说:在一个闭合的回路中,电阻上的电压降之与等于电源的电动势之与。
(2) 表达式:1或: 2或: 3(3) 基尔霍夫电压定律可以推广到一个非闭合回路三. 电位的概念(1) 定义:某点的电位等于该点到电路参考点的电压。
(2) 规定参考点的电位为零。
称为接地。
(3) 电压用符号U表示,电位用符号V表示(4) 两点间的电压等于两点的电位的差。
(5) 注意电源的简化画法。
四. 理想电压源与理想电流源1. 理想电压源(1) 不论负载电阻的大小,不论输出电流的大小,理想电压源的输出电压不变。
理想电压源的输出功率可达无穷大。
(2) 理想电压源不允许短路。
2. 理想电流源(1) 不论负载电阻的大小,不论输出电压的大小,理想电流源的输出电流不变。
理想电流源的输出功率可达无穷大。
(2) 理想电流源不允许开路。
3. 理想电压源与理想电流源的串并联(1) 理想电压源与理想电流源串联时,电路中的电流等于电流源的电流,电流源起作用。
(2) 理想电压源与理想电流源并联时,电源两端的电压等于电压源的电压,电压源起作用。
4. 理想电源与电阻的串并联(1) 理想电压源与电阻并联,可将电阻去掉(断开),不影响对其它电路的分析。
(2) 理想电流源与电阻串联,可将电阻去掉(短路),不影响对其它电路的分析。
5. 实际的电压源可由一个理想电压源与一个内电阻的串联来表示。
实际的电流源可由一个理想电流源与一个内电阻的并联来表示。
五. 支路电流法1. 意义:用支路电流作为未知量,列方程求解的方法。
2. 列方程的方法:(1) 电路中有b条支路,共需列出b个方程。
(2) 若电路中有n个结点,首先用基尔霍夫电流定律列出n-1个电流方程。
(3) 然后选b-(n-1)个独立的回路,用基尔霍夫电压定律列回路的电压方程。
3. 注意问题:若电路中某条支路包含电流源,则该支路的电流为已知,可少列一个方程(少列一个回路的电压方程)。
六. 叠加原理1. 意义:在线性电路中,各处的电压与电流就是由多个电源单独作用相叠加的结果。
2. 求解方法:考虑某一电源单独作用时,应将其它电源去掉,把其它电压源短路、电流源断开。
3. 注意问题:最后叠加时,应考虑各电源单独作用产生的电流与总电流的方向问题。
叠加原理只适合于线性电路,不适合于非线性电路;只适合于电压与电流的计算,不适合于功率的计算。
七. 戴维宁定理1. 意义:把一个复杂的含源二端网络,用一个电阻与电压源来等效。
2. 等效电源电压的求法:把负载电阻断开,求出电路的开路电压UOC。
等效电源电压UeS等于二端网络的开路电压UOC。
3. 等效电源内电阻的求法:(1) 把负载电阻断开,把二端网络内的电源去掉(电压源短路,电流源断路),从负载两端瞧进去的电阻,即等效电源的内电阻R0。
(2) 把负载电阻断开,求出电路的开路电压UOC。
然后,把负载电阻短路,求出电路的短路电流ISC,则等效电源的内电阻等于UOC/ISC。
八. 诺顿定理1. 意义:把一个复杂的含源二端网络,用一个电阻与电流源的并联电路来等效。
2. 等效电流源电流IeS的求法:把负载电阻短路,求出电路的短路电流ISC。
则等效电流源的电流IeS等于电路的短路电流ISC。
3. 等效电源内电阻的求法:同戴维宁定理中内电阻的求法。
本章介绍了电路的基本概念、基本定律与基本的分析计算方法,必须很好地理解掌握。
其中,戴维宁定理就是必考内容,即使在本章的题目中没有出现戴维宁定理的内容,在第2章<<电路的瞬态分析>>的题目中也会用到。
第2章电路的瞬态分析一. 换路定则:1. 换路原则就是:换路时:电容两端的电压保持不变,Uc(o+) =Uc(o-)。
电感上的电流保持不变, Ic(o+)= Ic(o-)。
原因就是:电容的储能与电容两端的电压有关,电感的储能与通过的电流有关。
2. 换路时,对电感与电容的处理(1) 换路前,电容无储能时,Uc(o+)=0。
换路后,Uc(o-)=0,电容两端电压等于零,可以把电容瞧作短路。
(2) 换路前,电容有储能时,Uc(o+)=U。
换路后,Uc(o-)=U,电容两端电压不变,可以把电容瞧作就是一个电压源。
(3) 换路前,电感无储能时,IL(o-)=0。
换路后,IL(o+)=0,电感上通过的电流为零,可以把电感瞧作开路。
(4) 换路前,电感有储能时,IL(o-)=I。
换路后,IL(o+)=I,电感上的电流保持不变,可以把电感瞧作就是一个电流源。
3. 根据以上原则,可以计算出换路后,电路中各处电压与电流的初始值。
二. RC电路的零输入响应三. RC电路的零状态响应2. 电压电流的充电过程四. RC电路全响应2. 电路的全响应＝稳态响应＋暂态响应稳态响应暂态响应3. 电路的全响应＝零输入响应＋零状态响应零输入响应零状态响应五. 一阶电路的三要素法:1. 用公式表示为:其中: 为待求的响应, 待求响应的初始值, 为待求响应的稳态值。
2. 三要素法适合于分析电路的零输入响应,零状态响应与全响应。
必须掌握。
3. 电感电路的过渡过程分析,同电容电路的分析。
电感电路的时间常数就是:六. 本章复习要点1. 计算电路的初始值先求出换路前的原始状态,利用换路定则,求出换路后电路的初始值。
2. 计算电路的稳定值计算电路稳压值时,把电感瞧作短路,把电容瞧作断路。
3. 计算电路的时间常数τ当电路很复杂时,要把电感与电容以外的部分用戴维宁定理来等效。
求出等效电路的电阻后,才能计算电路的时间常数τ。
4. 用三要素法写出待求响应的表达式不管给出什么样的电路,都可以用三要素法写出待求响应的表达式。
第3章交流电路复习指导一. 正弦量的基本概念1. 正弦量的三要素(1) 表示大小的量:有效值,最大值(2) 表示变化快慢的量:周期T,频率f,角频率ω、(3) 表示初始状态的量:相位,初相位,相位差。
2. 正弦量的表达式:3. 了解有效值的定义:4. 了解有效值与最大值的关系:5. 了解周期,频率,角频率之间的关系:二. 复数的基本知识:1. 复数可用于表示有向线段,如图:复数A的模就是r ,辐角就是Ψ2. 复数的三种表示方式:(1) 代数式:(2) 三角式:(3) 指数式:(4) 极坐标式:3. 复数的加减法运算用代数式进行。
复数的乘除法运算用指数式或极坐标式进行。
4. 复数的虚数单位j的意义:任一向量乘以+j后,向前(逆时针方向)旋转了 ,乘以-j后,向后(顺时针方向)旋转了。
三. 正弦量的相量表示法:1. 相量的意义:用复数的模表示正弦量的大小,用复数的辐角来表示正弦量初相位。
相量就就是用于表示正弦量的复数。
为与一般的复数相区别,相量的符号上加一个小园点。
2. 最大值相量:用复数的模表示正弦量的最大值。
3. 有效值相量:用复数的模表示正弦量的有效值。
4. 例题1:把一个正弦量用相量表示。
解:最大值相量为:有效值相量为:5. 注意问题:正弦量有三个要素,而复数只有两个要素,所以相量中只表示出了正弦量的大小与初相位,没有表示出交流电的周期或频率。
相量不等于正弦量。
6. 用相量表示正弦量的意义:用相量表示正弦后,正弦量的加减,乘除,积分与微分运算都可以变换为复数的代数运算。
7. 相量的加减法也可以用作图法实现,方法同复数运算的平行四边形法与三角形法。
四. 电阻元件的交流电路1. 电压与电流的瞬时值之间的关系:u=Ri式中,u与i取关联的参考方向设: (式1)则: (式2)从上式中瞧到,u与i同相位。
2. 最大值形式的欧姆定律(电压与电流最大值之间的关系)从式2瞧到:3. 有效值形式的欧姆定律(电压与电流有效值之间的关系)从式2瞧到:4. 相量形式的欧姆定律(电压相量与电流相量之间的关系)由式1与式2 得:相位与相位同相位。
5. 瞬时功率:6. 平均功率:五. 电感元件的交流电路1. 电压与电流的瞬时值之间的关系:式中,u与i取关联的参考方向设: (式1)则: (式2)从上式中瞧到,u与i相位不同,u 超前i2. 最大值形式的欧姆定律(电压与电流最大值之间的关系)从式2瞧到:3. 有效值形式的欧姆定律(电压与电流有效值之间的关系)从式2瞧到:4. 电感的感抗:单位就是:欧姆5. 相量形式的欧姆定律(电压相量与电流相量之间的关系)由式1与式2 得:相位比相位的相位超前。
6. 瞬时功率:7. 平均功率:8. 无功功率:用于表示电源与电感进行能量交换的大小Q=UI=XL单位就是乏:Var六. 电容元件的交流电路1. 电压与电流的瞬时值之间的关系:式中,u与i取关联的参考方向设: (式1)则: (式2)从上式中瞧到,u与i不同相位,u 落后i2. 最大值形式的欧姆定律(电压与电流最大值之间的关系)从式2瞧到:3. 有效值形式的欧姆定律(电压与电流有效值之间的关系)从式2瞧到:4. 电容的容抗:单位就是:欧姆5. 相量形式的欧姆定律(电压相量与电流相量之间的关系)由式1与式2 :得:相位比相位的相位落后。
6. 瞬时功率:7. 平均功率:8. 无功功率:用于表示电源与电容进行能量交换的大小为了与电感的无功功率相区别,电容的无功功率规定为负。
Q=-UI=-XC单位就是乏:Var七.R、L、C元件上电路与电流之间的相量关系、有效值关系与相位关系如下表所示:元件名称相量关系有效值关系相位关系相量图电阻R电感L电容C表1 电阻、电感与电容元件在交流电路中的主要结论八.RLC串联的交流电路RLC串联电路的分析RLC串联电路如图所示,各个元件上的电压相加等于总电压:1. 相量形式的欧姆定律上式就是计算交流电路的重要公式2. 复数阻抗:复阻抗Z的单位就是欧姆。
