[学士]道勘标准设计计算书_secret
![[学士]道勘标准设计计算书_secret](https://img.360docs.net/img0e/11naevl4yz25zn0yik151g9fjkc83voa-e1.webp)
![[学士]道勘标准设计计算书_secret](https://img.360docs.net/img0e/11naevl4yz25zn0yik151g9fjkc83voa-12.webp)
目录
1 设计总说明书 (2)
1.1设计概述 (2)
1.1.1 任务依据 (2)
1.1.2 设计标准 (2)
1.1.3 路线起讫点 (2)
1.1.4 沿线自然地理概况 (2)
1.1.5 沿线筑路材料等建设条件 (2)
1.2路线 (2)
1.3横断面设计 (3)
1.3.1 路基横断面布置： (3)
1.3.2 加宽、超高方式 (3)
1.3.3 路基施工注意事项： (3)
1.3.4 排水 (4)
2 平面设计 (4)
2.1公路等级的确定 (4)
2.2设计行车速度的确定 (4)
2.3选线设计 (4)
2.4平面线形的设计 (7)

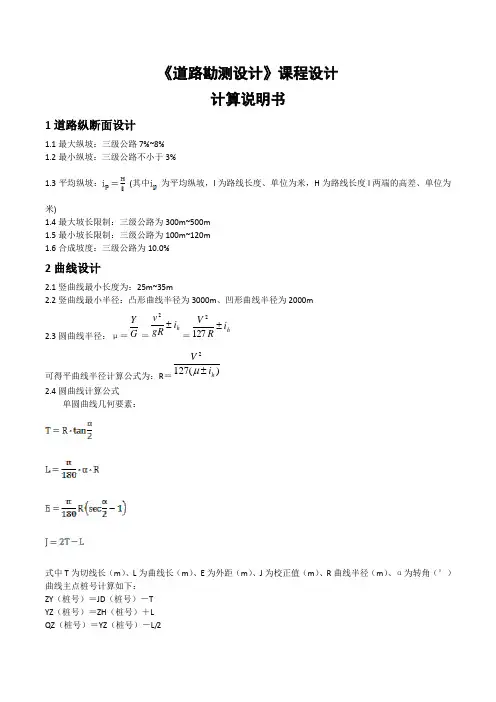

3 纵断面设计 (10)
3.1纵坡设计 (10)
3.2竖曲线设计 (10)
4 横断面设计 (14)
4.1.路幅的宽度及路拱的确定 (14)
4.2超高，加宽的确定及值的计算 (14)
4.3土石方量的计算 (16)
4.4土石方的调配及路基设计表 (16)
5设计总结 (16)
主要参考文献： (17)
道路勘测设计说明书
1 设计总说明书
1.1 设计概述
1.1.1 任务依据
根据南阳理工学院土木工程专业道路工程方向《道路勘测设计任务书》。
1.1.2 设计标准
1、根据设计任务书要求，本路段按2级公路技术标准勘察、设计。设计车速为60Km/小时，路基单幅双车道，宽8.5米。
2、设计执行的部颁标准、规范有：
《公路工程技术标准》JTGB01-2003
《公路路线设计规范》JTJ011-94
《公路路基设计规范》JTJ013-95
1.1.3 路线起讫点
本路段起点A：K0＋000为所给地形图坐标（4146,3956），终点B：K1＋347.1为所给地形图坐标（4560,2784），全长1.3471公里。
1.1.4 沿线自然地理概况
该工程位于河南省境内，公路自然区划为XX。整个地形、地貌特征平微区，地形起伏不大，最高海拔高为326米，河谷海拔高为294米，总体高差在2米左右。
1.1.5 沿线筑路材料等建设条件
沿线地方材料有：碎石、砾石、砂、石灰、粉煤灰等。其他材料如沥青、水泥、矿粉需到外地采购。
1.2 路线
本路段按二级公路标准测设，设计车速60KM/h，测设中在满足《公路路线设计规范》及在不增加工程造价的前提下，充分考虑了平、纵、横三方面的优化组合设计，力
求平面线型流畅，纵坡均衡，横断面合理，以达到视觉和心理上的舒展。
路线测设里程全长1.3471公里，主要技术指标采用情况如下：
平曲线个数（2个）
平均每公里交点个数（0.67个）
平曲线最小半径(673.5米/个）
平曲线占路线长（35%）
直线最大长(586.1米）
变坡点个数（3个）
平均每公里变坡次数（1.2次）
最大纵坡（5.99%）
最短坡长（284米）
凸型竖曲线最小半径（9000米）
凹型竖曲线最小半径（6000米）
1.3 横断面设计
1.3.1 路基横断面布置：
0.75+3.75+3.75+0.75=8.5米
式中数字自左至右分别为：路肩、行车道、行车道、路肩。
路面横坡设置（不含超高路段）：路肩为3%，行车道为2%。
1.3.2 加宽、超高方式
全线加宽采用比例过度，超高方式为绕内边线旋转。路基土石方计算控制标高为土基标高，不含路面厚度。
1.3.3 路基施工注意事项：
路基施工应严格按规范进行，对能作为填方用土的挖方应尽量移挖作填，尽量减少取、弃土场地。
取、弃土场地应选择荒山、山地处，不得随意乱弃，堵塞河道，且要做好防护，绿化工作，以免造成水土流失。
土基填筑前应进行清表、清淤，耕地填前夯实工作，做好填前排水。
