2014年中考物理作图题专题解析

2014年中考物理作图题专题解析作图题是中考的必考题型，在河南中考物理中第三大题是作图题，一般有两个小题，共4分。

另外在实验探究题中也有作图题（如沸腾图象、画电路图、连实物图），作题时应根据题目的要求，作出合适的图象、图线，并不要求说明作图的依据。

这类试题从涉及的知识点上可分为力学作图题、光学作图题和电学、电磁学作图题等。

一、作图的基本要求1、作图题的考查难度不大，主要失分原因有：①画非“所问”，没有按照题目要求画出给定的图像。

②作图欠规范。

因此考生在解答作图题时，首先要理清题意，明确题目所要求画的对象（即画什么），然后再根据相关的物理概念和规律画出所求问题的直观图形，同时要准确和规范，避免失分。

2、注意事项：①用铅笔和直尺、圆规等工具作图。

②实线、虚线要分清。

（光线和实像用实线、法线、连线、延长线和虚像用虚线）③保留作图痕迹。

④按一定顺序进行，先后顺序不能乱。

⑤箭头、符号、字母等标志不能忘记或丢失。

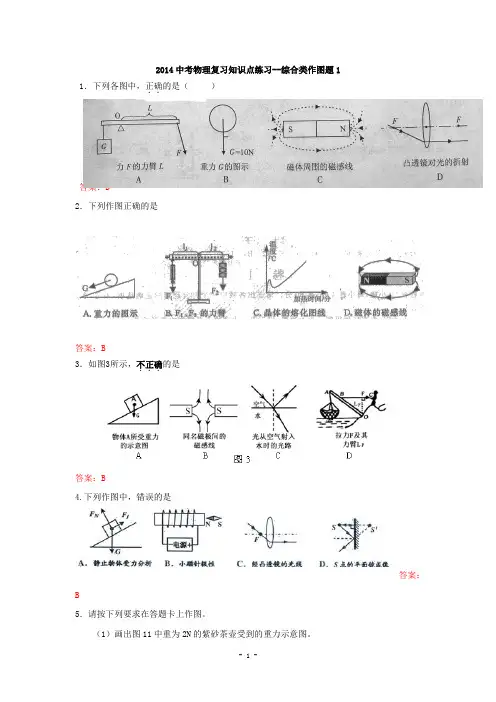

二、常见作图题:一）光学作图（1）光的反射定律作图：主要是根据要求做出入射光线、反射光线、反射面。

（2）根据平面镜成像特点作图：主要是做出物体的像、平面镜的位置、补全成像光路图。

（3）光的折射规律作图：主要是根据要求做出入射光线、折射光线、补全“空水互看”时成像光路图。

（4）透镜的三条特殊光线作图。

主要凸透镜的作图。

（5）根据光学元件对光线的作用作图：根据给定的入射光线和出射光线，在虚框内填适当光具。

二）力学作图(1)画受力示意图：主要是重力、浮力、拉力、压力、二力平衡时物体受力的示意图。

(2)画杠杆示意图：主要是画力臂（最长力臂）、杠杆平衡时的作用力（最小力）。

(3)组装滑轮组：主要是根据要求（省多少力、动力的方向）画绕线。

三）电学作图(1)根据实物图画出电路图。

(2)根据电路图、对元件控制要求连接实物图。

(3)根据电路功能描述设计电路。

(4)家庭简单电路模拟安装图。

四）电磁学作图（1）根据磁场的性质确定磁体磁极、磁感线方向和小磁针（南北极位置）指向之间的对应关系。

（2）根据通电螺线管磁场的性质确定电源正负极、绕线方法、电流方向、磁极位置、磁感线方向、小磁针（南北极位置）指向。

（3）电磁继电器简单的应用：主要是根据要求连接控制电路图或工作电路图。

三、作题分类解析一）光学作图方法点拨：1、要借助直尺、圆规、量角器等工具作图；2、常见的实虚线：虚线画的：（1）虚像（2）光线的反向延长线（3）法线（4）其它辅助线应用实线画的：（1）实物（2）实像（3）实际实线3、光线要带箭头，光线与光线之间要连接好，不要断开；4、作光的反射或折射光路图时，应先在入射点作出法线(法线用虚线画)，然后根据反射角与入射角或折射角与入射角的关系作出相应的光线；5、当光在玻璃与空气或水与空气两种介质的分界面上发生折射时，处于空气中的那个角较大；6、对于透镜的作图要记住几条特殊光线：（1）平行于主光轴的光线经凸透镜折射后，折射光线会聚于焦点。

（2）从凸透镜焦点发出的光线经凸透镜折射后，折射光线平行于主光轴射出。

（3）通过凸透镜光心的光线传播方向不改变。

（4）平行于主光轴的光线经凹透镜折射后发散，发散光线的反向延长线通过虚焦点；（5）平面镜成像时，所有反射光线的反向延长线一定经过镜后的像；题型一:画出反射或入射光线（2）：利用光的反射规律（反射角等于入射角）确定反射或入射光线，并画出来（入射、反射光线用带箭头的实线）（3）：标出反射角、入射角的符号及大小例1 ：请做出下图中各图的入射光线或反射光线并标出反射角。

甲甲乙题型二、根据给出的反射、入射光线画出镜面方法归纳：1、根据已知条件作入射和反射光线。

2、画出反射光线与入射光线的角平分线，即法线ON（尺规作图）3、根据法线与反射面垂直，画出镜面。

（镜的背面要均匀画上短斜线）例2 ：如下图，有一束入射光线AO经平面镜反射后沿OB的方向射出，请作出平面镜的位置例3：如下图,太阳光与水平地面成300，现在用一平面镜把太阳光反射到竖直的井底。

画出平面镜的位置及镜面与水平方向所夹的角度大小。

题型三、根据平面镜成像原理画出反射光线方法归纳：先根据平面镜成像的特点画出发光点的像，后根据平面镜成像原理（则每条反射的反向延长线都经过对应的像点）确定反射光线的方向，画出射光线。

线，请你帮他画出发光点S和像点S′。

题型四：利用平面镜成像特点画出物体在平面镜的像方法归纳：①：找对物体的一些特殊点②：过特殊点分别作镜面的垂线，标上直角符号（用虚线）③分别截取像距等于物距，确定像点的位置④画虚像——用虚线顺次连接各像点例5：如下图物体AB放在平面镜前，在图中画出AB的像。

题型五：根据反射定律作平面镜成像的原理作图方法归纳：①作出物体向镜面发出的任意两条光线的反射光线②反向延长两条反射光线③两条反向延长的交点就是像点例6：请在图中画出一条眼睛能看到蜡烛S点的像S′的光路图.S题型六：、给出物体和像，确定平面镜的位置方法归纳：①连接物点S 和像点S '②作S 和S '的垂直平分线，标上直角符号、相等符号③在垂直平分线像的一侧标上短斜线（阴影），确定反射面例7：如下图所示，SA 为射像平面镜的一条光线,S’为镜中的像,作出平面镜的位置和反射光线题型七：折射作图：画出折射或入射光线方法归纳：（1）：先作法线(过“O ”点垂直界面的虚线)（2）根据光在光速快（密度小）的界质中和法线的夹角度大，在光速慢（密度大）的界质中和法线的夹角度小的规律画出折射或入射光线例8：作出下列图83中各图的入射光线或折射光线并标出折射角。

题型八：根据凹凸透镜的三条特殊光线完成光路方法归纳：先观察给出的光线有什么特点，后根据凹凸透镜的三条特殊 光线确定补充光线的方向空气 空气 水玻璃甲 乙例9：请在下图中画出经过透镜折射后的光线。

题型九：根据给出光路填上适当的光学元件方法归纳：以虚框为准，光线从一侧进，已侧出或邻侧出是反射，应画画镜；光线从一侧进对侧出是透镜。

若在反射时，反射光线在入射光线之间是会聚，填再凹镜，反射光线在入射光线之外是发散，填再凸镜，不会聚不发散，填平面。

若是折射，先延长入射光线，折射光线在入射光线之间是会聚，则是会聚了，应填凸透镜.；折射光线在入射光线之外是发散应填凹透镜。

例10：请在下图的方框内画出合适的透镜。

题型十：利用光的折射规律补全“空水互看”时成像光路图。

方法归纳：首先在实物和虚像上找一个相同点（对应的物点和像点），先用虚线连接眼睛和像点，与折射面的交点为入射点，则入射点与物点的连线为入射光线（实线带箭头），入射点与像点的连线是折射光线（实线带箭头）。

例11：图中的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请用光的作图法确定哪是实际飞机。

例12：如下图所示，玻璃水缸底部C点处有一块小雨花石，人眼在A点看到雨花石在B点，要使从A 点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。

二）力学部分题型一：画力的示意图方法归纳：①确定受力物体、力的作用点和力的方向，②从力的作用点沿力的方向画线段；③在线段末端画上箭头；④在箭头旁边标明表示力的字母F（重力用G），有时还可以在力的示意图旁边标出数值表示力的大小。

在画力的示意图时，要注意以下几点：（1）首先要确定哪个物体是受力物体，并标出作用点；然后分析该物体受到几个力？题目要求画出哪个力？（2）确定受力物体后，再进行作图，分析受力的顺序：A 场力（重力、电场力、磁场力）B 各种弹力（拉力、压力、支持力）C 浮力 D是否存在摩擦力（从物体的运动状态、平衡条件、摩擦力的产生条件入手综合进行分析）。

分析力不可无中生有，一定要找到其施力物体。

（3）结合“力和运动”的知识判断某个力的有无及力的大小。

（4）要用实线，并且要标出力的方向、作用点和力的名称，如果力有大小则要在箭头旁边标出力的大小。

（5）若画一个物体同时受到的几个力作用时，几个力的作用点都要画在重心上，大小不同的力用长短不同的线段表示。

例13：试画出挂在竖直墙上的球受到30N重力的力的示意图（如图13所示）。

例14：图14为空中飞行的足球，请在图中画出球所受重力的示意图；例15：图15物体A的重力的示意图和物体A对支撑面压力的示意图。

例16：画出图16中，物体A对支撑面压力的示意图。

题型二：在画杠杆的动力、阻力或力臂时，方法归纳：一般分为四步：一找点（支点）、三画线（力的作用线），四作垂线。

①先确定支点“O”。

②画出动力和阻力作用线：根据作图需要延长动力、阻力作用线（无论正向、反向都需用虚线），若满足作图需要，则不延长。

③画力臂：从支点向力的作用线（或延长线）作垂线，在垂足标上直角符号；则支点到垂足的长度即为力臂的大小。

（可理解数学上的点（支点）到线（力的作用线）的距离的画法）。

④力臂用带双箭头的线段（或虚线和大括号）标出，并注明字母L1或L2。

字母的下标与相应力的下标一致。

例17：请正确画出下列各图中杠杆的动力臂和阻力臂题型三：画杠杆所受的力方法归纳：一找点（支点），二画线（画与所给力臂垂直的线，并与杠杆相交，找到力的作用点，三是作力的示意图（注意方向）。

注意：支点与力的作用点的连线，是作用在该点力的最长力臂，与它垂直的力为最小力。

力的方向可以根据杠杆的平衡条件确定。

例18：在下图中将支点、动力、阻力、动力臂、阻力臂补画完整。

题型四：滑轮组绕法方法归纳：在画滑轮组的绕法时，先要根据题目的要求，弄清有几股绳子承担物体和动滑轮的总重，然后按照“偶定奇动”的规律，由内至外画出滑轮组绳子的绕法，另外，当要求绳子自由端的拉力向上时，拉力的方向一定要画成竖直向上。

具体如下 ：①先确定绳子“段数”．（方法：用 G nF 1或s ＝nh 求，（当 G 不能被 F 整除时，要采用“只入不舍”的方法处理小数位）②找“起点”。

找绳子的起始端可依据“奇动偶定”的原则来判断．即当 n 为奇数时，绳子的起始端在动滑轮的挂钩上；当 n 为偶数时，绳子的起始端在定滑轮的挂钩上，③从“起点”开始向对方的滑轮，“一动一定”“由内到外”画绕线，同时每个滑轮只能绕一根线，任两段线不能相交。

例18：（1）请在图A 中画出使用该滑轮组最省力的绕线方式。

（2）如图B 所示，小明站在地面上，欲用滑轮组提升重物，请画出最合适的绕线方法。

A B三、电学部分题型一：根据实物图画电路图方法归纳：先画电路图的草图，从电源正极出发，电流流过路径、分开点、汇合点，一直到电源负极为止，画出分支即可。

画电路图时，应注意以下几点：（横平竖直不断线，元件符号画规范，均匀分布要好看，一眼看出串乙 F 2 l 2 l 1（1）电路元件的符号要用统一规定的符号，不能自造符号。

（2）要注意所画符号和实物的对应性，如符号中开关的状态应注意与实物一致。
