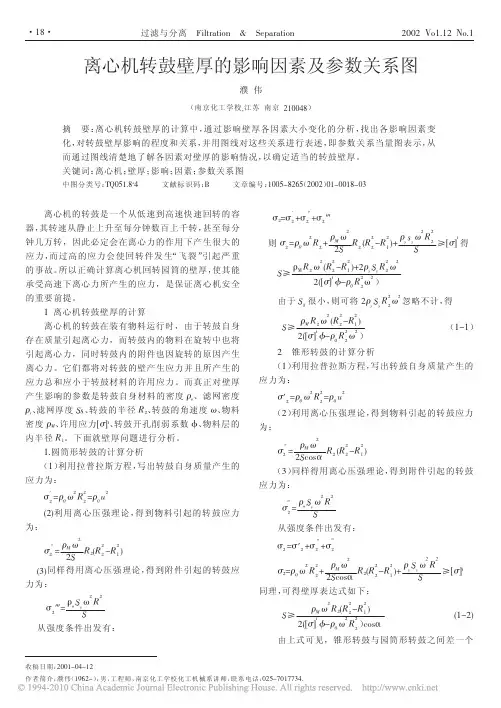

离心机转鼓壁厚的影响因素及参数关系图
! 离心机转鼓壁厚影响因素的分析
影响离心机转鼓壁厚的因素很多， 为方便分析， 我 们对 （%3% ） 公式进行讨论， 将各影响壁厚的因素进行处 理， 使其能在同一张图表上数字相近， 从而得到参数关 系当量图。 所谓参数关系当量图， 是指图中各参数只反 映变化趋势， 不表示其大小， 而只有关键值为真实变化 表现的图表。通过参数关系当量图上的各参数间的变 化（当然各参数的变化是在离心机参数变化的可许范 围内改变时） ， 了解离心机转鼓壁厚的变化趋势， 以便 在离心机的设计计算中有明确的方向。 从公式中可以直接看出，离心机转鼓的壁厚与物 料的密度、 转鼓的内径、 物料的厚度、 转鼓的密度成正 比； 与许用应力、 消弱系数成反比； 而转速对壁厚的影 响并不明显。 其中各参数的范围如下： 物料的密度： %&"45&" 6 7 895 转鼓内半径： %""4:"" 99 物料内半径： :"4;<! 99 许用应力： %"4!" =>消弱系数： "&?4% 转速： %""45 %"" , 7 9). 以上参数的范围均包括了目前使用离心机的参数 范围， 将各参数均等分为 !" 等分， 在一种组合情况下， 利用 @AB@C 的表功能进行排表， 再利用 @AB@C 的绘 图功能进行绘图， 得到在此种情况下的壁厚变化曲线。 根据对离心机的分析，按产生下列五种情况的工作状 态来讨论， 研究离心机壁厚的变化规律。 （%） 当物料密度、 转速变化， 而其它各参数均不变 时， 利用公式 （%3% ） 可得到离心机转鼓壁厚参数关系当
从图中可以看出， 当其它各参数不变时， 物料密度 增加， 所需转鼓的壁厚也增加； 转鼓的转速增加， 所需 的转鼓壁厚也是增加的。而且产生的壁厚变化线为直 线变化的， 即说明三个参数间存在着正比关系。 （! ） 当转速、 转鼓内径、 物料层厚度变化， 而其它参 数不变化时， 利用 （%3% ） 可得到离心机转鼓壁厚参数关 。 系当量图 （见图 ! ） 从图可以看出， 当其它各参数不变时， 转速增加， 所需壁厚增加； 转鼓内径增加和物料层的厚度增加， 也 会使所需的壁厚增加。 同时壁厚线成为抛物状曲线， 壁 厚随着其它参数的增加， 其自身增加速度会加大。 反映 了此状态下壁厚变化的规律。
