隧洞涌水处理方案
达嘎拉隧道1#横洞涌水处理方案
一、工程概况
达嘎拉隧道1#横洞全长1298m。
位于雅鲁藏布江断裂带，逆断层，倾向SW,倾角为约65°，受构造影响岩体总体较破碎，地下水贫乏，工程地质条件一般。
二、地质情况
根据TSP及红外探水超前地质预报结论：该段岩性为弱风化千枚岩夹板岩，岩体节理裂隙发育，岩体较破碎，裂隙水较发育，施工过程中易产生较大规模的坍塌。
三、施工情况
达嘎拉隧道1#横洞掌子面开挖至H1DK1+041，累计开挖257m，掌子面围岩为Ⅴ级弱风化千枚岩夹板岩为主，岩体较破碎，地下水丰富，隧道涌水都以股状流出，且水量极大。
达嘎拉隧道1#横洞自2016年3月29日在隧道开挖施工时出现涌水以来，涌水量不断增加，对掌子面围岩的冲刷导致右拱顶严重坍塌至H1DK1+。
处理方案1
1、对于涌水采用“排堵结合，以排为主”的原则进行处理，采用上下台阶的方法进行支护。
由于原设计H1DK1+045-H1DK0+835段为Ⅲ级围岩，衬砌类型为单车道Ⅱ型喷锚衬砌，变更为Ⅴ级，施工工法为改为台阶法。
首先对掌子面进行垫渣反压，建立施工操作平台。
2、达嘎拉隧道1#横洞施工为上坡段，地下水可自然排放，但由
于涌水量较大，造成右侧排水沟排放能力不足而产生洞内漫流。
施工期间安排专人负责清理水沟及挖机修筑仰拱至掌子面的排水沟，以保证排水畅通。
3、做好围岩监控测量工作，加密监测次数，并及时做好数据整理工作，以便对现场指导施工提供施工方案依据。
4、首先掌子面超前钻孔排水防止承压水突然袭击，采用短进尺支护，再初期支护下方预留多个排水孔，对掌子面及坍塌部位的封闭，对初支内部进行支撑，防止坍塌，然后对拱顶坍塌范围进行泵送混凝土回填。
处理涌水投入人员设备及材料：。

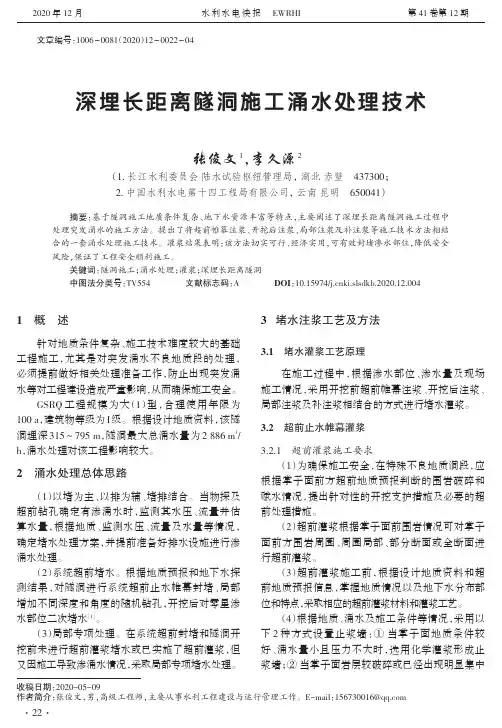

深埋长距离隧洞施工涌水处理技术
文章编号：1006-0081（2020）12-0022-041概述针对地质条件复杂、施工技术难度较大的基础工程施工，尤其是对突发涌水不良地质段的处理，必须提前做好相关处理准备工作，防止出现突发涌水等对工程建设造成严重影响，从而确保施工安全。
GSRQ 工程规模为大（1）型，合理使用年限为100a ，建筑物等级为I 级。
根据设计地质资料，该隧洞埋深315～795m ，隧洞最大总涌水量为2886m 3/h ，涌水处理对该工程影响较大。
2涌水处理总体思路（1）以堵为主、以排为辅、堵排结合。
当物探及超前钻孔确定有渗涌水时，监测其水压、流量并估算水量，根据地质、监测水压、流量及水量等情况，确定堵水处理方案，并提前准备好排水设施进行渗涌水处理。
（2）系统超前堵水。
根据地质预报和地下水探测结果，对隧洞进行系统超前止水帷幕封堵、局部增加不同深度和角度的随机钻孔，开挖后对零星渗水部位二次堵水［1］。
（3）局部专项处理。
在系统超前封堵和隧洞开挖前未进行超前灌浆堵水或已实施了超前灌浆，但又因施工导致渗涌水情况，采取局部专项堵水处理。
3堵水注浆工艺及方法3.1堵水灌浆工艺原理在施工过程中，根据渗水部位、渗水量及现场施工情况，采用开挖前超前帷幕注浆、开挖后注浆、局部注浆及补注浆相结合的方式进行堵水灌浆。
3.2超前止水帷幕灌浆3.2.1超前灌浆施工要求（1）为确保施工安全，在特殊不良地质洞段，应根据掌子面前方超前地质预报判断的围岩破碎和赋水情况，提出针对性的开挖支护措施及必要的超前处理措施。
（2）超前灌浆根据掌子面前围岩情况可对掌子面前方围岩周圈、周圈局部、部分断面或全断面进行超前灌浆。
（3）超前灌浆施工前，根据设计地质资料和超前地质预报信息，掌握地质情况以及地下水分布部位和特点，采取相应的超前灌浆材料和灌浆工艺。
（4）根据地质、涌水及施工条件等情况，采用以下2种方式设置止浆墙：①当掌子面地质条件较好、涌水量小且压力不大时，选用化学灌浆形成止浆墙；②当掌子面岩层较破碎或已经出现明显集中收稿日期：2020-05-09作者简介：张俊文，男，高级工程师，主要从事水利工程建设与运行管理工作。
水工深埋富水长隧洞涌水处理施工工法
水工深埋富水长隧洞涌水处理施工工法水工深埋富水长隧洞涌水处理施工工法是一种应对隧洞施工过程中涌水问题的有效方法。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。
一、前言隧洞施工过程中的涌水问题一直是影响施工进展和工程质量的重要因素之一。
为解决涌水问题，水工深埋富水长隧洞涌水处理施工工法应运而生。
本文将全面介绍该工法的相关内容，以期为实际工程提供参考和指导。
二、工法特点水工深埋富水长隧洞涌水处理施工工法具有以下几个特点：1. 结构简单：该工法采用的涌水处理结构简单，便于施工和维护。
2. 效果显著：该工法能够迅速有效地降低隧洞涌水量，保证隧道施工的顺利进行。
3. 灵活性强：该工法能够根据不同场地条件和涌水量的变化进行调整，具有较大的适应性。
三、适应范围水工深埋富水长隧洞涌水处理施工工法适用于具备以下条件的富水长隧洞施工工程：1. 洞身质地较好，坚固耐用。
2. 涌水量较大，且需要处理的时间较短。
3. 周边环境对涌水处理不敏感，存在足够空间进行处理。
四、工艺原理水工深埋富水长隧洞涌水处理施工工法的工艺原理是通过设置封堵结构和引流系统，将隧洞涌水引导到特定位置进行处理。
具体来说，该工法采取以下技术措施：1.设置封堵结构：在隧洞壁面设置封闭的封堵结构，防止涌水直接流入施工区域。
2. 引流系统设计：通过合理设计引流系统，将涌水引导到特定位置进行集中处理。
3. 涌水排放：将引导到特定位置的涌水进行处理，确保涌水排放时不会对周边环境造成污染。
五、施工工艺水工深埋富水长隧洞涌水处理施工工艺包括以下几个施工阶段：1. 现场勘测：对施工区域进行全面勘测，确定施工区域的地质特征和涌水情况。
2. 结构设置：根据勘测结果，在隧洞壁面设置封闭的封堵结构，确保涌水不会直接流入施工区域。
3. 引流系统建设：根据设计要求，合理设置引流管道和水泵系统，将涌水引导到集中处理区域。

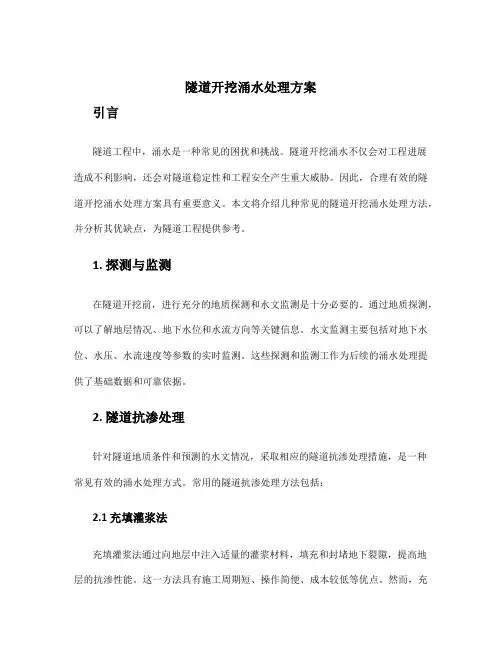

隧道开挖涌水处理方案
隧道开挖涌水处理方案引言隧道工程中，涌水是一种常见的困扰和挑战。
隧道开挖涌水不仅会对工程进展造成不利影响，还会对隧道稳定性和工程安全产生重大威胁。
因此，合理有效的隧道开挖涌水处理方案具有重要意义。
本文将介绍几种常见的隧道开挖涌水处理方法，并分析其优缺点，为隧道工程提供参考。
1. 探测与监测在隧道开挖前，进行充分的地质探测和水文监测是十分必要的。
通过地质探测，可以了解地层情况、地下水位和水流方向等关键信息。
水文监测主要包括对地下水位、水压、水流速度等参数的实时监测。
这些探测和监测工作为后续的涌水处理提供了基础数据和可靠依据。
2. 隧道抗渗处理针对隧道地质条件和预测的水文情况，采取相应的隧道抗渗处理措施，是一种常见有效的涌水处理方式。
常用的隧道抗渗处理方法包括：2.1 充填灌浆法充填灌浆法通过向地层中注入适量的灌浆材料，填充和封堵地下裂隙，提高地层的抗渗性能。
这一方法具有施工周期短、操作简便、成本较低等优点。
然而，充填灌浆法对地层的影响较大，可能引起地层的不稳定，需要对注浆方案进行严密设计和施工监控。
2.2 封堵排水法封堵排水法是利用防水材料或工程结构物对涌水点进行封堵，阻止水流进入隧道。
封堵排水法具有阻止涌水效果好、适用范围广等优点，但操作过程中需要充分考虑材料的耐久性和封堵效果，并根据实际情况选择合适的封堵方案。
2.3 预注浆法预注浆法是在隧道开挖前进行的一种被动涌水处理方法。
通过预先在涌水点附近注入密实浆液，增加地层的抗渗性能，阻止涌水发生。
预注浆法操作简便、成本较低，但需要准确预测涌水点位置和涌水量，并选择合适的注浆材料和注浆参数。
3. 排水处理在隧道开挖中，采取合理有效的排水措施，能够有效降低隧道涌水的风险。
常用的排水处理方法包括：3.1 井点排水法井点排水法是通过在涌水点周围钻探井点，并安装排水设备，将地下水引入井管中，然后通过泵站排出。
井点排水法操作灵活、排水效果好，但需要对涌水点进行准确判定，并注意排水设备的运行和维护。
隧道涌水处理方案
隧道涌水处理方案1. 引言隧道施工过程中，涌水是一种常见且严重的问题。
涌水不仅会对施工进度产生不利影响，还可能导致隧道结构的不稳定性和安全隐患。
因此，在隧道施工过程中，必须采取有效的涌水处理方案来解决涌水问题，保证施工的顺利进行和隧道的安全稳定。
本文将介绍一种常用的隧道涌水处理方案，并对其实施步骤和效果进行详细说明。
2. 隧道涌水处理方案2.1 工程调查和设计在隧道施工前，必须进行详细的工程调查和设计，了解隧道所处地质情况和地下水位等相关信息。
通过钻探、采样和地质勘查等手段，获得有关隧道周围地层、岩性和地下水流动状况等方面的数据。
在此基础上，进行合理的设计，确定隧道围岩的支护方式和施工方法。
2.2 预处理在施工前，需要对涌水进行预处理，以减少涌水量。
预处理的方法包括地下水的抽排和压力分散等。
通过深层水井的开挖和抽取地下水的方式，降低地下水位并减少涌水量。
同时，通过设置减压孔和分散孔，有效分散地下水带来的压力，减轻涌水对隧道围岩的影响。
2.3 隧道施工隧道施工过程中，需要采取一系列的措施来应对涌水问题。
其中，最常用的措施包括封闭法、暂时允许涌水法和排水法。
2.3.1 封闭法封闭法是通过在隧道进口设置密闭门和水泥封堵等措施，来阻止涌水进入隧道。
封闭法在施工初期非常有效，可以有效减少隧道内的涌水量。
但随着隧道深入，封闭法的效果会逐渐减弱，因此在施工过程中还需要结合其他措施进行应对。
2.3.2 暂时允许涌水法暂时允许涌水法是指在隧道施工过程中，暂时允许涌水进入隧道，但同时进行及时排水处理。
这种方法通过抽水泵将涌入隧道的水进行抽排，保持隧道内的水位相对稳定。
暂时允许涌水法的优点是能够有效控制涌水问题，同时不影响施工进度。
但需要注意及时检查和维护抽水设备，以保证其正常运行。
2.3.3 排水法排水法是指在隧道施工过程中，通过设置排水设备，将涌入隧道的水进行排除。
这种方法适用于涌水量较大且需要长时间施工的情况，可以有效降低涌水对施工的影响。
隧道涌水处理方案
隧道涌水处理方案一、背景介绍隧道是现代交通建设中不可或缺的重要部分，然而，隧道工程中常常会面临隧道涌水的问题。
隧道涌水一旦发生，将严重影响工程进度和安全。
因此，制定科学有效的隧道涌水处理方案就显得尤为重要。
二、涌水原因分析隧道涌水的原因多种多样，主要包括地质条件、地下水位、水体压力以及隧道施工破坏等。
详细的涌水原因分析可以帮助我们更好地解决涌水问题。
三、隧道涌水处理原则1. 安全原则：确保涌水处理过程中不影响隧道工程的建设安全；2. 高效原则：采用科学有效的方法和技术，降低涌水处理的成本和工期；3. 可持续原则：注重环境保护，减少对周边环境的影响。
四、隧道涌水处理方案1. 隧道围岩加固：对于隧道围岩条件较差的区域，可以采用加固措施，如注浆、喷射混凝土等，增强围岩的稳定性，防止涌水发生。
2. 排水系统建设：建立完善的排水系统是处理隧道涌水问题的重要方式之一。
通过设置合理的排水井和排水通道，将隧道内的水流导入到排水系统中，从而有效地控制涌水。
3. 封堵措施：对于涌水较大的隧道，可以采用封堵措施，如搭设隧道内外的防水帷幕，利用高压注浆技术进行隧道围岩密实封堵，阻止涌水的进入。
4. 应急处理：在涌水事件发生后，要迅速组织人员进行应急处理，使用水泵和抽水装置进行紧急排水，减少涌水对工程造成的影响。
5. 监测与预警：建立涌水监测系统，对隧道进行实时监测和预警，及时发现涌水异常情况，采取相应的处理措施。
五、实施效果评估在隧道涌水处理方案实施后，需要对其效果进行评估，以验证所采用方法的可行性和有效性。
评估过程中，要重点考察涌水控制效果、施工安全和环境保护等方面。
六、结论针对隧道涌水问题，制定科学合理的涌水处理方案是确保工程质量和安全的关键步骤。
隧道涌水处理方案需要综合考虑地质条件、工程要求和环境因素等多重因素，并采用合适的技术手段，以确保涌水处理的安全性、高效性和可持续性。
通过以上措施，能够有效地处理隧道涌水问题，确保隧道工程的顺利进行。
隧洞砂岩地段涌水涌砂处理措施
隧洞砂岩地段涌水涌砂处理措施1 作好充分排水的排水准备斜井施工洞内积水均位于掌子面，砂体沉积于底部，宜采用座式抽水机，涌砂时便于及时撤离掌子面，否则将被瞬间爆发的砂体掩埋。
抽水机和排水管道应能满足要求，短时间的排水不畅均会导致洞内积水直至停工或造成其他安全隐患。
2 停止出碴、加强支护掌子面为强风化砂岩，节理发育、松散破碎、透水性强，掌子面积水积砂达一定程度后，其内压力与外压力平衡时，涌水涌砂自然停止，此时岩层内流砂沉积于岩体缝隙内，地下水位自然上涨，内水压力升高，掌子面沉积砂体不应及时清除，保持其内外应力平衡，及时加强风化段支护或浇筑永久钢筋砼。
经验得知：如及时将堆积砂体清除，涌水涌砂最段在1小时内爆发，最长在12小时内爆发，但流砂量逐步减小，渗水量不变。
3 超前探孔、管棚支护岩层内为沉积砂体和高水位形成较高地内水压力，此时采用灌浆方法时，在流砂流动性和岩层内水压力的作用下会阻塞灌浆管道，效果不明显。
即使采用高压注浆，其工程费用较大、工期较长，费时费工。
宜采用管棚超前支护。
4 布置超前管棚超前管棚的布置，应采用地质钻打设管径不小于ф89的钢管，钢管每节长度1m～3m为宜，间距20厘米。
由于岩层为粉砂堆积体，必须封闭管棚间空隙，采用ф40管棚、钢筋网或其他方法填补空隙，以保证砂体不渗漏、渗水畅通的目的。
布置好超前管棚后，钢管内注入水泥浆液，加大管棚抗压、抗弯曲能力。
必要时将ф40管制作为注浆花管，注入适量水泥浆，固结径向50厘米粉砂体，减少流砂渗漏。
5 短进尺、弱爆破、强支护形成ф89与ф40超前管棚支护后，进行爆破施工（能进行人工开挖时，尽量采用人工开挖，减小对岩体的扰动），开挖进尺控制在0.5米,同时采用多极爆破,即先爆破中间掏槽部分,后进行径向扩大爆破。
周遍眼间距不大于30厘米、间隔装药单独爆破。
加强挂网喷浆支护，必要时挂设ф8钢筋网格局10厘米，超挖部分严禁使用片石回填，均使用喷C25砼回填。
涌水,突水处理方案
大量渗水、涌水隧道施工工艺一、大量涌水隧道施工1．施工方法运用新奥法原理，沿隧道开挖轮廓线（含底部）按轴向辐射状布孔（开挖面中心也布孔），进行全断面全封闭深孔注浆固结止水，使隧道周边及开挖面形成一个堵水帷幕（加固区），切断地下水流通路，保持围岩稳定，增强施工安全。
2．施工工艺（1）施工程序（见施工程序图）（2）超前地质预报对于构造复杂、水量丰富的地层，必须准确预报工作面前方20～25M范围的工程地质和水文地质情况，以便为制定施工方案和确定注浆参数提供依据。
①钻孔方法：利用液压钻孔台车或YQ-100A施钻深孔，在拱顶、起拱线和隧道中下部位各钻φ76mm孔，孔深超出注浆段5m左右。
②预报内容：预测工作面前方注浆段长度范围的地质构造和岩性、地下水出露位置和水量大小，以及围岩变化情况。
③预报方法：采用钻眼排碴取样分析，记录钻速、水质水量变化情况以及开挖后的岩面观测素描，综合判断预报前方水文、地质条件。
（3）钻孔作业①封堵墙（止浆墙）施工：首先按照注浆设计施工封堵墙，封堵墙设于开挖面后端，封堵墙厚0.8～1.0m，用C20砼灌注一次成型。
②布孔：由测工站在工作平台上，用红油漆在掌子面上按设计准确画出钻孔位置，标注编号。
③钻孔：A．钻孔时台车大臂必须顶紧在掌子面上，以防止过大颤动而影响施钻精度。
B．钻机开孔时钻速宜低，钻深20cm后转入正常钻速。
C．第一根钻杆钻完后，凿岩机与钻杆脱离，使用联接套接第二根，依次接杆直至钻到设计深度。
D.钻孔深度达到设计要求后，凿岩机后退带出钻杆，人工用卡或大扳手卡紧前杆，凿岩机反转，松开连接套卸下钻杆，按同样方法依次拆卸钻杆退出孔外。
E．注浆孔角度参数：仰角、俯角、左偏角、右偏角均控制在最小3°、最大26°内。
④开孔孔径及深度：注浆孔用φ100钻头开孔，孔内放置长3～6m的φ86钢管（或橡胶止浆塞管）做孔口管，掏孔清碴时用φ76钻头。
注浆段长度为20m 一环。
隧道防突涌水处置方案
隧道防突涌水处置方案
摘要
隧道作为现代交通建设中重要的组成部分，其安全问题备受关注。
其中，隧道
内的涌水问题尤为重要。
本文将介绍隧道防突涌水的处置方案，涉及防范措施、应急处置、管理技术等方面。
防范措施
在隧道建设时，应尽量避免选择地质条件较差的地段建设，地质条件较差的隧
道容易发生坍塌、涌水等问题。
同时，在施工前应采取预处理措施，如注浆、加固等。
一旦涌水问题发生，应及时进行隔离、封闭，防止水流扩散，影响其它区域。
隧道防突涌水的措施还包括：设置排水管道，采用排水泵保持隧道内部的干燥，应急预案建设等。
应急处置
在发生涌水问题时，应及时启动应急预案，采取有效的处置措施。
常见的应急
处理措施包括：
1.封堵漏水点：使用沙袋、钢板等材料封堵漏水点，避免水流蔓延至其
它区域。
2.排水抽水：开启设备，进行抽水排涝，及时排除隧道内的水分。
3.加固处理：在涌水问题得到缓解后，采取加固措施，防止出现下一次
涌水事件。
4.隔离封闭：涌水问题严重时，应及时隔离、封闭，防止水流扩散。
管理技术
隧道防突涌水的管理技术包括定期巡视、维护管理和智能化监测等。
在巡视时，应对隧道内涌水点、排水设备等进行保养和检查。
通过智能化监测，及时察觉隧道内涌水点或潜在的危险源，采取预防措施，避免事故的发生。
结论
隧道防突涌水是隧道建设中的重要问题之一，采取预防措施、应急管理和监测
措施，可以有效地预防涌水问题的发生，保障隧道的安全性和稳定性。
大量渗水涌水隧道施工工艺方案
大量渗水涌水隧道施工工艺方案隧道施工过程中，渗水、涌水是常见的问题，对隧道的安全性和施工进度有着重要影响。
为了解决渗水、涌水问题，需要采用一系列工艺方案来确保施工过程的顺利进行。
以下是一些大量渗水、涌水隧道施工的工艺方案。
1.地质勘探和预测：在进入施工前，需要进行地质勘探和预测，了解地质条件，特别是地下水位的情况。
这将有助于确定施工的方案和措施。
2.密封措施：对已经发现渗水、涌水的区域，需要采取密封措施，以阻止水的进入。
可以使用自硬化混凝土灌注桩、注浆等方法进行密封。
3.排水系统：在施工过程中，设置排水系统来及时排出渗水、涌水。
可以使用抽水机、渗水管道等设备来收集和排水。
4.环保足迹：在施工过程中，对渗水、涌水的处理需要考虑环保要求。
可以采用沉淀池、过滤池等设备进行水的处理，确保不会对环境造成污染。
5.支护结构：对于大量渗水、涌水隧道，需要采用适当的支护结构来增加隧道的稳定性。
可以使用钢筋混凝土衬砌、锚杆锚索等方法进行加固。
6.隧道封闭：对于已经完成施工的区域，需要及时封闭，以防止水的渗透。
可以使用止水帷幕、防水涂料等材料进行隧道的封闭。
7.监测控制：在施工过程中，需要进行实时的监测控制，以及时了解并应对渗水、涌水的情况。
可以使用压力传感器、流量计等设备进行监测。
8.应急响应：对于突发的大量渗水、涌水事件，需要有应急响应预案，并配备相应的设备和人员进行处理。
可以采取抢修、封堵等措施来应对紧急情况。
综上所述，大量渗水、涌水隧道施工的工艺方案包括地质勘探和预测、密封措施、排水系统、环保足迹、支护结构、隧道封闭、监测控制和应急响应等。
通过合理的施工方案和措施，可以有效地解决渗水、涌水问题，确保隧道的安全和施工的顺利进行。
隧道涌水处理方案
隧道涌水处理方案概述隧道涌水是指地下隧道施工或运营中由于地下水位高于隧道底板，导致隧道内出现水的现象。
涌水对隧道的施工和运营带来一定的风险和困扰，因此需要采取相应的处理方案来控制和处理涌水问题。
本文档旨在介绍一种隧道涌水处理方案，通过分析涌水原因和现象，并提出相应的处理措施，以减少隧道涌水对施工和运营的影响。
涌水原因分析隧道涌水的原因主要有以下几点： 1. 地下地质条件导致地下水位较高； 2. 入渗水通过隧道壁岩体裂缝和孔隙渗透进入隧道； 3. 邻近建筑施工或地下管线破损导致水渗透进入隧道； 4. 地下水库或水源地的水位变化对隧道产生影响。
涌水现象隧道涌水会表现为以下一些典型现象： 1. 隧道内壁出现水珠、水滴； 2. 出现积水或水流，严重影响施工和运营； 3. 土层沉降、隧道变形。
涌水处理方案针对隧道涌水问题，可以采取以下几种处理方案：1. 隔水屏障隔水屏障是常见的涌水处理措施，通过在隧道壁和底板设置防水膜或涂层，来防止外部水渗透进入隧道。
具体方案包括： - 将高防水性能的涂料涂刷在隧道壁面和底板，起到防水效果； - 在隧道壁和底板上铺设防水膜，形成一道防水屏障。
2. 排水系统排水系统是处理涌水问题的重要手段，可以通过以下方式进行设计和建设： -在隧道底板设置排水槽，通过排水管将水排出隧道； - 在隧道壁设置排水孔，以减少积水现象。
3. 地下水位调整针对地下水位高导致的涌水问题，可以采取以下措施进行调整： - 进行地下水抽排工作，将地下水位降低至可控制范围； - 在隧道施工前，先进行地下水位探测，以评估地下水位变化对隧道施工和运营的影响。
4. 维护与监测隧道涌水处理方案的维护与监测是确保方案有效性的重要环节，包括以下内容：- 定期检查隧道涌水处理措施的完好性，如防水膜的损坏情况； - 定期检测隧道内的水位和水质，并记录相关数据； - 建立涌水报警系统，当涌水量超过设定阈值时，及时报警并采取相应的应急措施。
