国产地下管线探测仪探测原理
国产地下管线探测仪测量原理
说到国产有些用户就会质疑了,国产的是不是不行，是不是测不准，其实我认为还是没有选好合格的厂家和掌握解决问题的能力，随着电子技术和企业自身能力的发展，电缆综合处理能力是得到了很大程度的提高，相比而言，与进口地线管线测试仪采用的原理是大同小异，下面讲一下国产地下管线探测仪的测量原理，希望对你正确使用地线管线仪有所帮助。
电缆管线探测仪测量原理
地下管线探测仪是利用电磁信号的原理来探测地下金属管线的精确走向，由发射机和接收机两部分组成，发射机的作用是用于信号注入，通过“直连法”或者“耦合法”将具有特定频率特征的电磁信号注入待识别地下电缆，地下电缆感应到电磁信号后，在地下管线上产生感应电流，感应电流沿着管线向远端传播，在传播的过程中，就会产生磁场波，磁场波的大下、幅值受深度、功率的影响，那么，接收机就可以接收该频率信号，通过接收的大小判别地线地下走向和位置，下图是测量原理图：
地下管线仪工作模式
波峰法
该方法是通过水平线圈接收电磁场水平分量的强度来判断地下管线的位置，接收机在垂直于地下管线时，此时磁力线通过接收线圈的磁通最大，不仅线圈距离地下管线最近，而且线圈所在的磁场最强，所以地线管线测试仪是呈上波峰显示。
波谷法
波谷法正好与波峰法相反，波谷法用垂直线圈测量电磁场的垂直分量，目标电缆上的磁场是由无数个与电缆同心的圆型磁力线组成的，接收机在电缆正上方时信号响应最小，两侧各有一个高峰，这是由于这些磁力线在电缆正上方穿过接收机垂直接收线圈的垂直分量为零，此时通过接收机的垂直线圈的磁通量为零，信号响应有一个最小值（零值或极小值）；当接收机在电缆两侧移动时，仪器的响应会随着接收机远离地下管线而逐渐增大，这是因为，此时的磁力线方向与接收机垂直线圈平面已形成一定的角度，通过接收机垂直线圈的磁通量逐渐变大，同时，
随着接收机线圈远离地下电缆，接收机探测到的磁场的强度逐渐变弱，当这一因素成为影响通过线圈磁通量变化的主要因素时，仪器的响应又会逐渐变小，从而产生如山谷一样的信号响应，这就是波谷的实现原理。
管线探测仪探测原理讲解
三、探棒定位测深原理
1、间接测深方法： 所有管线定位仪都支持该种方法
三、探棒定位测深原理
2、深度直接测量：
RD8000、RD7000都支持探头深度数据的直接显示。地面探测定点采 用十字交叉的方法。
四、电流方向测量原理
电流方向测量 (CD)目的： ----可直观的区分其它管线与直连目标管线。因为直连法时，其它管线上
大的特定的信号。
Aerial cable form
六、接收机和发射机的方向性
1、发射机的方向性：（感应法） a.当管线方向与发射机发射线圈轴线平行
时，发射机无法给此管线施加感应信号。 b.当发射机线圈轴线与待测管线垂直相交时，
发射机无法给此管线施加感应信号。 c.当发射机线圈轴线与待测管线垂直并且不相
二、深度及电流测量原理
1、管线深度及电流测量原理：
二、深度及电流测量原理
2、测量准确性条件：
管线磁场尽量呈现同心园形。
当用峰值法确定管线位置时，通过判断管线两侧仪器响应的对 称情况即可知道管线磁场的变形程度。
二、深度及电流测量原理
3、70﹪法测量深度： 这个方法在磁场变形严重， 旁侧管线影响比较大时使用。
直连法可以采用的具体措施： ① 给接地棒浇水，这样可以大幅度降低 R*。 ② 红色导联线连接管道处，应该仔细打磨，保证接触良好， 对于通信光缆和对地绝缘良好的其它线缆，不要使用低频， 尽量使用高频，靠导线与大地之间的等效电容降低 R**，为信 号提供一个回路。 ③ 如果有条件，对绝缘良好的导线进行末段接地 。 ④ 增加发射机输出功率
2.POWER 与RADIO 信号强弱影响因素： a) 管线材质，导电性越好，信号越强。 b) 管线长度，长度越长，越容易产生信号。 c) 周围环境，离发电厂，输电线，长波电台越近，越容易产生信

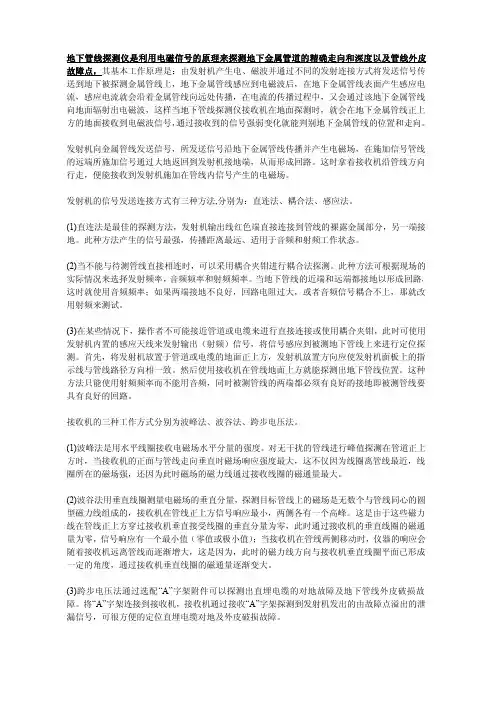

地下管线探测仪原理
地下管线探测仪是利用电磁信号的原理来探测地下金属管道的精确走向和深度以及管线外皮故障点，其基本工作原理是：由发射机产生电、磁波并通过不同的发射连接方式将发送信号传送到地下被探测金属管线上，地下金属管线感应到电磁波后，在地下金属管线表面产生感应电流，感应电流就会沿着金属管线向远处传播，在电流的传播过程中，又会通过该地下金属管线向地面辐射出电磁波，这样当地下管线探测仪接收机在地面探测时，就会在地下金属管线正上方的地面接收到电磁波信号，通过接收到的信号强弱变化就能判别地下金属管线的位置和走向。
发射机向金属管线发送信号，所发送信号沿地下金属管线传播并产生电磁场，在施加信号管线的远端所施加信号通过大地返回到发射机接地端，从而形成回路。
这时拿着接收机沿管线方向行走，便能接收到发射机施加在管线内信号产生的电磁场。
发射机的信号发送连接方式有三种方法,分别为：直连法、耦合法、感应法。
(1)直连法是最佳的探测方法，发射机输出线红色端直接连接到管线的裸露金属部分，另一端接地。
此种方法产生的信号最强，传播距离最远、适用于音频和射频工作状态。
(2)当不能与待测管线直接相连时，可以采用耦合夹钳进行耦合法探测。
此种方法可根据现场的实际情况来选择发射频率，音频频率和射频频率。
当地下管线的近端和远端都接地以形成回路，这时就使用音频频率；如果两端接地不良好，回路电阻过大，或者音频信号耦合不上，那就改用射频来测试。
(3)在某些情况下，操作者不可能接近管道或电缆来进行直接连接或使用耦合夹钳，此时可使用发射机内置的感应天线来发射输出（射频）信号，将信号感应到被测地下管线上来进行定位探测。
首先，将发射机放置于管道或电缆的地面正上方，发射机放置方向应使发射机面板上的指示线与管线路径方向相一致。
然后使用接收机在管线地面上方就能探测出地下管线位置。
这种方法只能使用射频频率而不能用音频，同时被测管线的两端都必须有良好的接地即被测管线要具有良好的回路。
地下管线探测技术经验方法
地下管线探测技术经验方法
1.磁法探测：通过检测地下管线产生的磁场变化来确定管线的位置和路线。
这种方法适用于金属管线的探测，如铁路、石油、天然气管线等。
它的原理是利用管线通过交变磁场时会形成磁感应线圈中的感应电流，进而检测磁场的变化。
这种方法具有简单、快速、精确的特点，但对于非金属管线无法进行准确探测。
2.遥感探测：通过遥感技术获取地表信息，然后进行分析和判读，以获得地下管线的架设和走向等信息。
遥感技术可使用卫星图像、航空遥感图像等来获取地面信息，然后通过图像处理、目视解译等方法进行管线探测。
这种方法适用于大范围的区域勘察，但对于管线精确定位较困难。
3.地电法探测：通过测量自然电场和一些外部电场源对地下地层产生的电位差变化，来推测地下管线的位置和路径。
地电法探测主要通过测量电位差进行研究，当管线经过时，会出现明显的电位变化。
这种方法适用于一些电导率较高的地下管线，如金属管线和一些特定的电缆。
4.地震波法探测：通过发射地震波并监测地下介质中反射、折射、多次反射等波动情况，来推测地下管线的存在和位置。
地震波法探测是一种比较常用的方法，通过以上述波动信号的特征等信息来分析管线的存在和位置。
在实际应用中，通常需要结合不同的探测方法，进行多个方面的观测和分析，以提高管线探测的准确性和可靠性。
此外，还可以结合GPS定位系统、地下雷达、超声波、探地针等其他辅助设备和技术，来进一步增强管线探测的效果。
但无论采用哪种方法，都需要注意安全，避免对地下管线和周边环境造成危害。
在进行地下管线
探测工作时，需要严格遵守相关法规和安全操作规程，并配备专业人员进行操作与监控。
地下管线探测原理
地下管线探测原理地下管线探测原理是指通过一定的技术手段，对地下的管线进行探测、识别和定位的过程。
地下管线主要包括供水、供气、供电、通信、排水等各种管线，它们的准确位置和情况了解对城市建设、维护和日常生活至关重要。
下面将详细介绍地下管线探测的原理。
1.电磁法电磁法是地下管线探测中常用的一种方法。
它利用地下管线与地面上的电流发生作用时，产生的磁场特性进行探测。
通常通过两种设备进行测量，即电磁发射器和接收器。
在电磁法中，电磁发射器通过电流产生一个低频电磁场，该电磁场会通过地下管线中传导，即管线成为电磁波传导的介质。
接收器可以检测到电磁场的变化，从而确定地下管线的位置、深度和磁特性。
2.高频电磁波法高频电磁波法是一种基于电磁波传播原理的地下管线探测方法。
该方法适用于较短的距离，并能够识别金属和非金属管线。
在高频电磁波法中，发射器会发送一个高频信号，然后该信号在地下管线中传播。
传播的过程会产生反射、折射和透射等现象，接收器可以检测到这些现象，从而确定地下管线的位置。
3.声学法声学法是利用声音在地下传播的原理进行地下管线探测的方法。
它可以检测到管线内传输流体时产生的噪声或振动。
在声学法中，通过发射器发出脉冲信号，信号在管线内传输时，会受到管壁的反射和传播介质的吸收等因素的影响，接收器可以捕获这些信号，并通过分析波形和频谱来识别地下管线。
4.磁力法磁力法是一种基于管线产生磁场的原理进行探测的方法。
该方法适用于检测金属管线。
在磁力法中，通过量测与地下金属管线有关的磁场，确定其位置和方向。
通常使用磁场感应法，即使用磁感应线圈感应管线产生的磁场，并通过测量磁场的变化确定管线的位置。
5.地质雷达法地质雷达法是利用电磁波在地下介质中传播的原理进行管线探测的方法。
它可以探测到地下的各种介质变化。
在地质雷达法中，发射器会发射不同频率的电磁波，波经过地下介质传播并反射回来。
接收器可以捕获这些反射波，并通过分析波形和频谱来确定地下管线的位置和特征。

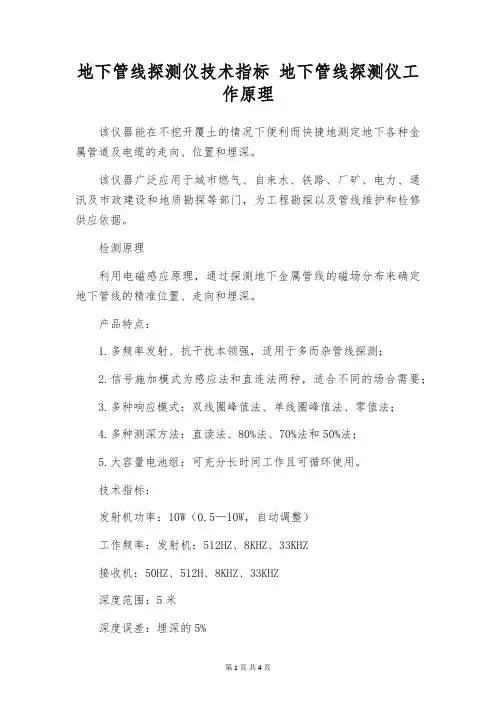

地下管线探测仪技术指标 地下管线探测仪工作原理
地下管线探测仪技术指标地下管线探测仪工作原理该仪器能在不挖开覆土的情况下便利而快捷地测定地下各种金属管道及电缆的走向、位置和埋深。
该仪器广泛应用于城市燃气、自来水、铁路、厂矿、电力、通讯及市政建设和地质勘探等部门，为工程勘探以及管线维护和检修供应依据。
检测原理利用电磁感应原理，通过探测地下金属管线的磁场分布来确定地下管线的精准位置、走向和埋深。
产品特点：1.多频率发射、抗干扰本领强，适用于多而杂管线探测；2.信号施加模式为感应法和直连法两种，适合不同的场合需要；3.多种响应模式：双线圈峰值法、单线圈峰值法、零值法；4.多种测深方法：直读法、80%法、70%法和50%法；5.大容量电池组：可充分长时间工作且可循环使用。
技术指标：发射机功率：10W（0.5—10W，自动调整）工作频率：发射机：512HZ、8KHZ、33KHZ接收机：50HZ、512H、8KHZ、33KHZ深度范围：5米深度误差：埋深的5%水平定位误差：埋深的2%地下管线探测仪的使用方法地下管线探测仪的测量方法是以电磁感应法为基础加以通讯原理的应用设计而成。
在使用上包含了更多人性化的设计，通过大屏液晶显示信号强弱,条栅、箭头及声音提示使得操很简单判定电缆地下位置及故障电磁感应法而电磁感应法是以岩（矿）石的导电性、导磁性和介电性的差异为物质基础，应用电磁感应原理，通过观测和讨论人工或天然源形成的电磁场的空间分布和时间（或频率）的变化规律，从而找寻良导矿床或解决有关的各类地诘责题的一组电法勘查的紧要分支方法。
通讯原理而通信原理即为通信系统作为一个实际系统，是为了充分社会与个人的需求而产生的，目的就是传送消息（数据、语音和图像等）。
通信技术的进展，特别是近30年来形成了通信原理的紧要理论体系，即信息论基础、编码理论、调制与解调理论、同步和信道复用等，使仪器简单易懂的图形界面。
仪器的新型设计，对仪器行业带来了新的冲击，它更改了传统的电缆故障定位概念，不需高压试验装置，不需使用交流电源，不需分析波形，接线简单明白，使用方法一学即会．过去我们查找电缆路径，必需将电缆停电测试，而有些运行电缆不可能停电，使用地下管线探测仪可以轻松解决带电电缆路径查找的问题,还可直接查找50Hz带电电缆的路径。
管线探测仪的原理应用
管线探测仪的原理应用引言管线探测仪是一种用于检测和定位埋藏地下的各种管道、管线和隧道的设备。
它通过使用射频信号和电磁波来探测地下管线，然后将结果进行分析和展示。
管线探测仪在城市规划、土地开发、水利建设等领域有着广泛的应用。
管线探测仪的原理管线探测仪基于电磁波传播和反射原理工作。
它通过发射电磁信号穿透地下，并根据反射信号的强度和时间来确定管道的位置、深度和方向等信息。
管线探测仪主要由以下几个部分组成： - 发射器：发射器产生电磁信号并将其发送到地下。
- 接收器：接收器接收来自地下管线的反射信号，并将其转换成电信号。
- 处理单元：处理单元对接收到的信号进行分析和处理，并生成相应的管线信息，如位置、深度和方向等。
- 显示器：显示器将处理单元生成的管线信息进行展示，供用户观察和分析。
管线探测仪的应用管线探测仪在以下领域有广泛的应用：1. 城市规划在城市规划过程中，为了避免对已有地下管线的损坏或破坏，使用管线探测仪可以准确地检测和定位地下管线。
这样可以在规划和施工过程中避免潜在的问题，并确保城市基础设施的稳定运行。
2. 土地开发在进行土地开发之前，使用管线探测仪可以快速准确地了解地下管线的布局和走向。
这有助于规划和设计工程，并在施工过程中避免不必要的风险和延误。
3. 水利建设在进行水利建设项目时，如水管、下水道和排水设施的设计和施工，使用管线探测仪可以帮助工程师准确地了解地下管线的情况，快速找到合适的敷设位置，并避免对现有管线的损坏。
4. 管道维护在管道维护过程中，使用管线探测仪可以快速准确地定位问题所在，并帮助维修人员快速采取相应的维护措施。
这样可以减少维护时间和成本，并提高管道维修的效率。
5. 隧道建设在隧道建设过程中，使用管线探测仪可以帮助工程师准确地了解地下管线的布局，避免隧道施工对现有管线的破坏。
这样可以提高隧道建设的效率和质量。
结论管线探测仪在城市规划、土地开发、水利建设和管道维护等领域有着广泛的应用。
管线探测仪工作原理
管线探测仪工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII管线探测仪工作原理:是利用电磁感应的原理来探测地下电缆的精确走向、深度以及定位电缆的开路、短路及外皮故障点，GH-6600B管线探测仪的智能化全汉字、图形操作指示及声音调频指示。
发射机内置欧姆表可自动测量环路电阻及连续的自动输出阻抗匹配，以保证输出最佳的匹配信号。
对于电缆故障的测试，本仪器可应用跨步电压法，用直埋电缆故障测试配件（“A”字架）来判断直埋电缆的对地绝缘电阻小于2M欧的电缆对地故障及电缆外皮故障的定位；也可以用信号强弱法判断电缆开路、短路故障。
应用耦合夹钳，可以查找带电电缆的路径，利用接收机的50Hz探测功能，还可以对运行电缆发出的50Hz工频信号进行跟踪。
其基本工作原理是：由发射机产生电磁信号，通过不同的发射连接方式将信号传送到地下被测电缆上，地下电缆感应到电磁信号后，在电缆上产生感应电流，感应电流沿着电缆向远处传播，在电流的传播过程中，通过该地下电缆向地面辐射出电磁波，这样当管线定位仪接收机在地面探测时，就会在电缆上方的地面上接收到电磁波信号，通过接收到的信号强弱变化来判别地下电缆的位置、走向和故障发射机的工作原理及方法1.发射机的信号发送连接方式：直连法、耦合法、感应法2.直连法是最佳的探测方法,发射机输出线红色端直接连接到管线的裸露金属部分切勿将其接入带电运行线路中,另一端接地。
此种方法产生的信号最强,传播距离最远,适用于低频、射频两种工作状态3.耦合法当不能与待测管线直接相连时,可以采用耦合夹钳用耦合法探测。
此种方法可以根据现场的实际情况来选择发射频率：低频、射频。
当地下管线的近端和远端都接地良好并形成回路,这时就使用低频频率；如果两端接地不良好,回路电阻过大,或者低频信号耦合不上,那就改用射频来测试。
选择频率没有固定不变的原则,下面给出了频率选择的基本原则：对于高阻的管线（如：通信电缆,带防腐层的管道和铸铁管）使用射频率。
地下管线探测原理、方法与技术
地下管线探测原理、方法与技术地下管线探测的原理主要包括电磁感应原理、地质物理学原理和声波原理等。
其中，电磁感应原理是最常用的探测原理之一、地下管线中通常存在有导电性的物质，如金属管道，通过发射电磁波并利用接收装置接收管线上的电磁波反射信号，从而实现对管线位置的探测。
地质物理学原理则是利用地下地质体的物理性质变化，如密度和电阻率等差异，通过声波或电磁波的传播来探测地下管线的位置。
声波原理也常用于探测水管等非导电性管线，通过产生声波并接收声波的反射信号，从而确定管线的位置。
地下管线探测的方法和技术可以分为无损和有损两种方法。
无损探测方法是指在不破坏地表或地下管线的情况下，通过利用电磁波或声波等传感器进行探测。
无损探测方法包括地磁法、电磁法、雷达法和超声波法等。
其中，地磁法是通过测量地磁场的变化来确定地下管线的位置。
电磁法则是通过测量地下管线产生的电磁信号的强度和方向来确定位置。
雷达法则是通过发射地面雷达信号并接收反射信号来确定管线位置。
超声波法则是通过发射超声波，并通过观察超声波的传播速度和反射信号来确定地下管线的位置。
有损探测方法是指在地表或地下通过开挖或钻孔等方法，直接暴露或揭露地下管线进行探测。
有损探测方法常用于在无法使用无损方法进行探测时，或对地下管线位置需要更精确确定时使用。
除了探测原理、方法和技术之外，地下管线探测还需要配合一些辅助设备和软件来实现管线位置的准确探测。
例如，全站仪可以通过测量地表点的坐标，配合计算机软件进行管线定位。
地下管线探测仪则是一个便携式设备，通过传感器将电磁信号或声波信号转化为电信号，并通过显示屏或声音来指示管线位置。
总之，地下管线探测是一项重要的工程探测技术，通过合理选择不同原理、方法和技术的组合，可以实现对地下管线的准确探测和定位，以保护地下管线的安全和有效施工。
地下管线物探原理及探测方法分析
地下管线物探原理及探测方法分析摘要：物探技术作为城市地下管线勘探的一种重要方法，从原理上看，世界上分为波动场法、共场法和感应场法。
常见的方法有地震灾害传播波法、超声波导波法、地质雷达法等，其中，探地雷达法利用高频电磁波探测地下物体。
一旦它遇到检测的整体目标，就会立即产生反射信号。
它将根据接收天线键入接收器，最后通过数字示波器显示放大的信息内容。
它不仅可以区分检测区域中是否存在要测量的总体目标，还可以基于滞后时间和平均反射波速度来计算检测的总体目标间距。
关键词：地下管线物探；原理；探测方法1管线测量难点针对两条或者多条管线来说，一旦并行处理，垂直或交错，在检测它们时，由于相邻管道信号的功率重合，会在很大程度上造成电磁干扰，导致检测偏差。
在这一过程中，如果对管道、人孔和金属材料管道的泄漏点进行搜索，可以使用装料法、快速夹具法和感应法进行检测。
探地雷达法可用于非金属材料管道的探测。
目前，管道勘探的技术实验仪器比较优秀，物探技术的精度和灵敏度比较高。
现阶段，物探技术等学科有机渗透、快速发展，完成了管道目标的屏幕分辨率和多参数检测。
2地下管线物探原理就探地雷达的技术特点而言，实际地下探测的关键是高频电磁波。
根据调频发射机发射的无线电天线，将频率范围为12.5~1200MHz、脉冲宽度为0.1纳秒的单脉冲无线电波信号发射到整个目标区域。
当检测到的目标在检测过程中出现时，将产生反射信号，该信号将由接收天线接收并发送到接收器。
此时，可以基于数字示波器是否具有反射信号、发射波的双向传播时间和无线电波传输速率进行分析和判断，并且可以通过数值计算获得被检测对象的位置和方向。
探地雷达（GPR）探测大城市地下管道的原理是，物体和均质介质在主要参数（包括渗透率、电阻率、相对介电常数等）的标准水平上存在差异，这导致产品中反射波的雷达回波数据信息存在差异。
因此，通过研究雷达波的抗压强度、几何结构和波型，推断大城市地下管道的平面位置和方向以及基础的埋深，可以判断物体的相关信息。
地下管线探测仪原理
地下管线探测仪原理
地下管线探测仪是一种非开挖（直接探测）的新型探测仪器，其原理是根据电磁波的反射特性来确定地下管线的位置。
它可以在不开挖、不破坏原有地下管线的情况下，准确、快速地找到地下管线。
地下管线探测仪的工作原理：发射机发出电磁波，在电缆周围形成一个电场，当电缆周围有导体时，这个电场就会在电缆周围产生感应电流。
由于金属导体具有电阻率低，并且导体内部可能存在电感和电容，所以在检测中可以发现明显的信号异常。
当探测点和被测物之间存在一定的距离时，被测物上的电压值将发生变化。
如果这个变化达到仪器检测的最小信号电平时，仪器将无法检测到该信号。
由于地下管线探测仪是利用电磁波来探测地下管线的位置和埋深等情况，所以我们在使用时可以直接根据仪器显示的波形来判断探测点是否有金属管线以及埋深情况。
一般情况下，如果发现地下有金属管线时，仪器会有一个很明显的上升沿（即电压变化率最大处）或者下降沿（即电压变化率最小处）；如果地下没有金属管线时，则仪器没有任何变化。
