HIPS 性能简介

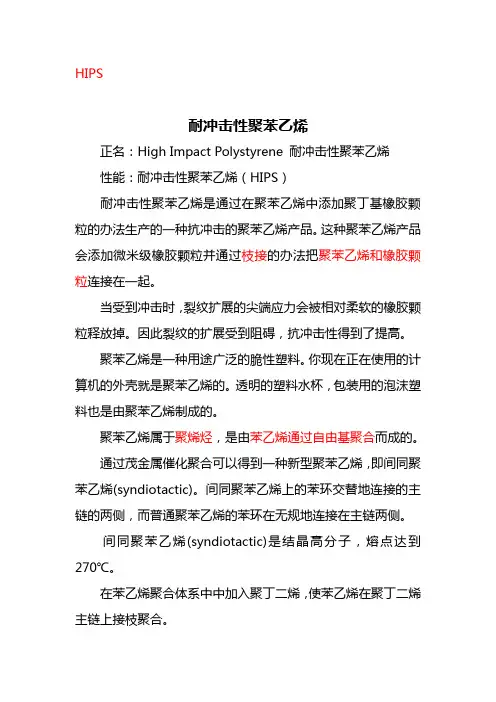

耐冲击性聚苯乙烯(HIPS)百科
HIPS耐冲击性聚苯乙烯正名：High Impact Polystyrene 耐冲击性聚苯乙烯性能：耐冲击性聚苯乙烯（HIPS）耐冲击性聚苯乙烯是通过在聚苯乙烯中添加聚丁基橡胶颗粒的办法生产的一种抗冲击的聚苯乙烯产品。
这种聚苯乙烯产品会添加微米级橡胶颗粒并通过枝接的办法把聚苯乙烯和橡胶颗粒连接在一起。
当受到冲击时，裂纹扩展的尖端应力会被相对柔软的橡胶颗粒释放掉。
因此裂纹的扩展受到阻碍，抗冲击性得到了提高。
聚苯乙烯是一种用途广泛的脆性塑料。
你现在正在使用的计算机的外壳就是聚苯乙烯的。
透明的塑料水杯，包装用的泡沫塑料也是由聚苯乙烯制成的。
聚苯乙烯属于聚烯烃，是由苯乙烯通过自由基聚合而成的。
通过茂金属催化聚合可以得到一种新型聚苯乙烯，即间同聚苯乙烯(syndiotactic)。
间同聚苯乙烯上的苯环交替地连接的主链的两侧，而普通聚苯乙烯的苯环在无规地连接在主链两侧。
间同聚苯乙烯(syndiotactic)是结晶高分子，熔点达到270℃。
在苯乙烯聚合体系中中加入聚丁二烯，使苯乙烯在聚丁二烯主链上接枝聚合。
聚苯乙烯和聚丁二烯是不相容的，因此苯乙烯和丁二烯链段分别聚集，产生相分离。
这些聚丁二烯相区可以吸收冲击能，从而提高了聚苯乙烯的冲击强度。
HIPS工程塑料乳白色不透明颗粒.密度为 1.05g/cm^3.熔融温度150~180℃.热分解温度300℃.溶于芳香烃,氯化烃,酮类(除尔酮外)和酯类.能耐许多矿物油,有机酸,碱,盐,低级醇及其水溶液,不耐沸水.HIPS是最便宜的工程塑料之一,和ABS,PC/ABS,PC相比,材料的光泽性比较差,综合性能也相对差一些. HIPS是由PS 加丁二烯改性而成的,因为PS的冲击强度很低,做出的产品很脆,而丁二烯的韧性很好,加入丁二烯后可使PS的冲击性能提高2~3倍.尽管HIPS的冲击强度比PS的冲击强度高出很多,但其综合性能还是不如ABS,PC/ABS等. HIPS的冲击性能在工程塑料中是比较低的,因此,我们在使用次料时应注意对材料的冲击性能的检验。

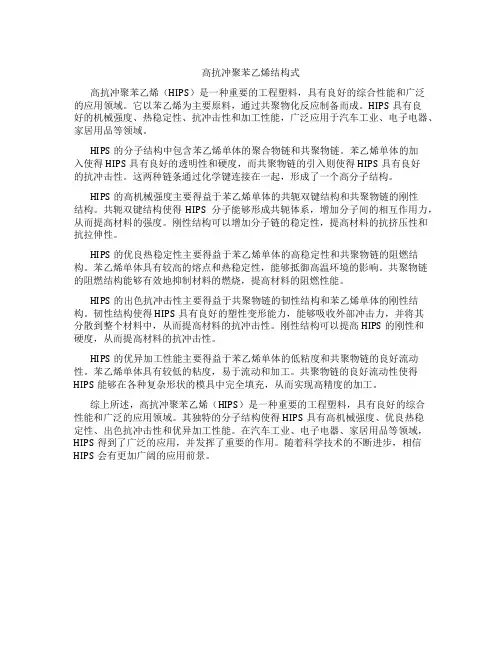

高抗冲聚苯乙烯结构式
高抗冲聚苯乙烯结构式高抗冲聚苯乙烯（HIPS）是一种重要的工程塑料，具有良好的综合性能和广泛的应用领域。
它以苯乙烯为主要原料，通过共聚物化反应制备而成。
HIPS具有良好的机械强度、热稳定性、抗冲击性和加工性能，广泛应用于汽车工业、电子电器、家居用品等领域。
HIPS的分子结构中包含苯乙烯单体的聚合物链和共聚物链。
苯乙烯单体的加入使得HIPS具有良好的透明性和硬度，而共聚物链的引入则使得HIPS具有良好的抗冲击性。
这两种链条通过化学键连接在一起，形成了一个高分子结构。
HIPS的高机械强度主要得益于苯乙烯单体的共轭双键结构和共聚物链的刚性结构。
共轭双键结构使得HIPS分子能够形成共轭体系，增加分子间的相互作用力，从而提高材料的强度。
刚性结构可以增加分子链的稳定性，提高材料的抗挤压性和抗拉伸性。
HIPS的优良热稳定性主要得益于苯乙烯单体的高稳定性和共聚物链的阻燃结构。
苯乙烯单体具有较高的熔点和热稳定性，能够抵御高温环境的影响。
共聚物链的阻燃结构能够有效地抑制材料的燃烧，提高材料的阻燃性能。
HIPS的出色抗冲击性主要得益于共聚物链的韧性结构和苯乙烯单体的刚性结构。
韧性结构使得HIPS具有良好的塑性变形能力，能够吸收外部冲击力，并将其分散到整个材料中，从而提高材料的抗冲击性。
刚性结构可以提高HIPS的刚性和硬度，从而提高材料的抗冲击性。
HIPS的优异加工性能主要得益于苯乙烯单体的低粘度和共聚物链的良好流动性。
苯乙烯单体具有较低的粘度，易于流动和加工。
共聚物链的良好流动性使得HIPS能够在各种复杂形状的模具中完全填充，从而实现高精度的加工。
综上所述，高抗冲聚苯乙烯（HIPS）是一种重要的工程塑料，具有良好的综合性能和广泛的应用领域。
其独特的分子结构使得HIPS具有高机械强度、优良热稳定性、出色抗冲击性和优异加工性能。
在汽车工业、电子电器、家居用品等领域，HIPS得到了广泛的应用，并发挥了重要的作用。
随着科学技术的不断进步，相信HIPS会有更加广阔的应用前景。
耐冲击性聚苯乙烯(HIPS)百科
HIPS耐冲击性聚苯乙烯正名：High Impact Polystyrene 耐冲击性聚苯乙烯性能：耐冲击性聚苯乙烯（HIPS）耐冲击性聚苯乙烯是通过在聚苯乙烯中添加聚丁基橡胶颗粒的办法生产的一种抗冲击的聚苯乙烯产品。
这种聚苯乙烯产品会添加微米级橡胶颗粒并通过枝接的办法把聚苯乙烯和橡胶颗粒连接在一起。
当受到冲击时，裂纹扩展的尖端应力会被相对柔软的橡胶颗粒释放掉。
因此裂纹的扩展受到阻碍，抗冲击性得到了提高。
聚苯乙烯是一种用途广泛的脆性塑料。
你现在正在使用的计算机的外壳就是聚苯乙烯的。
透明的塑料水杯，包装用的泡沫塑料也是由聚苯乙烯制成的。
聚苯乙烯属于聚烯烃，是由苯乙烯通过自由基聚合而成的。
通过茂金属催化聚合可以得到一种新型聚苯乙烯，即间同聚苯乙烯(syndiotactic)。
间同聚苯乙烯上的苯环交替地连接的主链的两侧，而普通聚苯乙烯的苯环在无规地连接在主链两侧。
间同聚苯乙烯(syndiotactic)是结晶高分子，熔点达到270℃。
在苯乙烯聚合体系中中加入聚丁二烯，使苯乙烯在聚丁二烯主链上接枝聚合。
聚苯乙烯和聚丁二烯是不相容的，因此苯乙烯和丁二烯链段分别聚集，产生相分离。
这些聚丁二烯相区可以吸收冲击能，从而提高了聚苯乙烯的冲击强度。
HIPS工程塑料乳白色不透明颗粒.密度为 1.05g/cm^3.熔融温度150~180℃.热分解温度300℃.溶于芳香烃,氯化烃,酮类(除尔酮外)和酯类.能耐许多矿物油,有机酸,碱,盐,低级醇及其水溶液,不耐沸水.HIPS是最便宜的工程塑料之一,和ABS,PC/ABS,PC相比,材料的光泽性比较差,综合性能也相对差一些. HIPS是由PS 加丁二烯改性而成的,因为PS的冲击强度很低,做出的产品很脆,而丁二烯的韧性很好,加入丁二烯后可使PS的冲击性能提高2~3倍.尽管HIPS的冲击强度比PS的冲击强度高出很多,但其综合性能还是不如ABS,PC/ABS等. HIPS的冲击性能在工程塑料中是比较低的,因此,我们在使用次料时应注意对材料的冲击性能的检验。
HIPS
HIPS具有具有良好的冲击强度和刚性。
一.力学性能
二.抗冲性能
三.热性能
四.电性能
诸多不足
虽然HIPS有许多良好的性能，但它与结晶 性材料相比，其缺点主要是耐高温性差、 阻隔氧气性差、相对低的紫外线稳定性和 较低的耐化学品性。
抗冲击原因
耐冲击性聚苯乙烯是通过在聚苯乙烯中添加聚丁 基橡胶颗粒的办法生产的一种抗冲击的聚苯乙烯 产品。这种聚苯乙烯产品会添加微米级橡胶颗粒 并通过枝接的办法把聚苯乙烯和橡胶颗粒连接在 一起。当受到冲击时，裂纹扩展的尖端应力会被 相对柔软的橡胶颗粒释放掉。因此裂纹的扩展受 到阻碍，抗冲击性得到了提高。
HIPS
——高抗冲聚苯乙烯
Outline
一.定义
二.性能 三.用途
高抗冲聚苯乙烯
它就是常说的HIPS，是由弹性体改性聚苯乙烯制 成的热塑性材料。由橡胶相和连续的聚苯乙烯相 构成的两相体系，已发展为世界上重要的聚合物 商品，这种通用产品在冲击性能和加工性能方面 有很宽的范围，使其具有广泛的应用，如用于汽 车、器械、电动产品、家具、家庭用具、电信、 电子、计算机、一次性用品、医药、包装和娱乐 市场。
用途
由于制造方便、成本低，HIPS在许多用具和工业 上广泛使用。主要的工业和市场包括包装、一次 性用品、用具和消费电器、玩具和娱乐用品、建 筑产品和装饰品。HIPS最大的单项应用是包装， 尤其是在食品行业中的包装，全世界的消费超过 30%。热性能和耐环境应力开裂性经过特别改善 级HIPS，在应用方面如制冷已开始取代工程树脂， 在大型热成型杯子中取代纤维。
HIPS 性能简介
HIPS 高抗冲聚苯乙烯化学名称：高抗冲聚苯乙烯简介：HIPS是1950年开始开发橡胶改性聚苯乙烯（即高抗冲击聚苯乙烯，HIPS），主要是为了解决PS的冲击脆性。
通过将橡胶加入聚苯乙烯基材，可生产出具有不同性能的各种品级的高冲击聚苯乙烯。
近年来，已开发出各种特殊品级的HIPS，已有阻燃级、抗应力开裂级、高光泽度级、极高冲击强度级、玻璃纤维增强级以及低残留挥发分级等，它们在许多应用领域中已能与昂贵的工程树脂相竞争。
抗冲击聚苯乙烯突出的特性是易加工、尺寸稳定性优异、冲击强度高并且有较高刚性。
HIPS只是在耐热性。
氧渗透性、紫外光稳定性和耐油品性方面有一定限度。
HIPS的性能与体系内橡胶相的含量有很大的关系。
理化性质：HIPS是在PS的基础上开发出来的。
PS具有透明性好，硬度高，易于成型加工。
但是其最易发生脆性断裂，在使用上受到约束，为增加其使用性能改善其脆性断裂在聚合时加入丁二烯橡胶增加其韧性，经过增韧后的HIPS冲击韧性比PS 提高四倍。
根据添加的多少可分为，低冲击性PS、中冲击性PS、高冲击行PS。
但是橡胶类的加入使其表面光泽度降低。
改性后提高了材料使用温度，热变形温度为96℃，HIPS同样属于易燃型塑料，极限氧指数为，燃烧时火焰呈橙黄色并伴有大量黑烟产生，燃烧特点软化、起泡、烧焦，有特殊的苯乙烯单体味道产生。
密度：, ~ g/cm3ASTM D7292吸水率：~% ASTM D570熔融指数：~15 g/10min ASTM D1505拉伸强度：~ M/Pa ASTM D638拉伸模量：~ G/Pa断裂伸长率：15~75%弯曲强度：~ M/Pa ASTM D790弯曲模量：~Pa冲击强度：>10 J/m （悬臂梁）ASTM D256洛氏硬度：50~102 HR ASTM D785成型收缩率：~% ASTM D955热变性温度：96℃ASTM D648加工性能：HIPS可用许多传统的成型方法进行加工，如注塑成型、结构泡沫塑料成型、片材和薄膜挤塑、热成型以及注坯吹塑成型等。
HIPS 性能简介
HIPS 高抗冲聚苯乙烯化学名称：高抗冲聚苯乙烯简介：HIPS是1950年开始开发橡胶改性聚苯乙烯（即高抗冲击聚苯乙烯，HIPS），主要是为了解决PS的冲击脆性。
通过将橡胶加入聚苯乙烯基材，可生产出具有不同性能的各种品级的高冲击聚苯乙烯。
近年来，已开发出各种特殊品级的HIPS，已有阻燃级、抗应力开裂级、高光泽度级、极高冲击强度级、玻璃纤维增强级以及低残留挥发分级等，它们在许多应用领域中已能与昂贵的工程树脂相竞争。
抗冲击聚苯乙烯突出的特性是易加工、尺寸稳定性优异、冲击强度高并且有较高刚性。
HIPS只是在耐热性。
氧渗透性、紫外光稳定性和耐油品性方面有一定限度。
HIPS的性能与体系内橡胶相的含量有很大的关系。
理化性质：HIPS是在PS的基础上开发出来的。
PS具有透明性好，硬度高，易于成型加工。
但是其最易发生脆性断裂，在使用上受到约束，为增加其使用性能改善其脆性断裂在聚合时加入丁二烯橡胶增加其韧性，经过增韧后的HIPS冲击韧性比PS 提高四倍。
根据添加的多少可分为，低冲击性PS、中冲击性PS、高冲击行PS。
但是橡胶类的加入使其表面光泽度降低。
改性后提高了材料使用温度，热变形温度为96℃，HIPS同样属于易燃型塑料，极限氧指数为17.8，燃烧时火焰呈橙黄色并伴有大量黑烟产生，燃烧特点软化、起泡、烧焦，有特殊的苯乙烯单体味道产生。
密度：,1.035 ~1.07 g/cm3 ASTM D7292吸水率：0.05~0.22% ASTM D570熔融指数：3.5~15 g/10min ASTM D1505拉伸强度： 13.8~41.4 M/Pa ASTM D638拉伸模量： 1.5~2.0 G/Pa断裂伸长率：15~75%弯曲强度： 13.8~55.1 M/Pa ASTM D790弯曲模量：1.9~2.2G/Pa冲击强度： >10 J/m （悬臂梁） ASTM D256洛氏硬度：50~102 HR ASTM D785成型收缩率：0.2~0.8% ASTM D955热变性温度：96℃ ASTM D648加工性能：HIPS可用许多传统的成型方法进行加工，如注塑成型、结构泡沫塑料成型、片材和薄膜挤塑、热成型以及注坯吹塑成型等。
hips材料
hips材料Hips材料。
Hips材料是一种常用的塑料材料，它具有优异的机械性能和加工性能，被广泛应用于家电、汽车、电子产品等领域。
Hips材料是由聚苯乙烯和聚丙烯共混而成，具有刚性和韧性兼备的特点，同时还具有良好的耐化学腐蚀性和绝缘性能。
本文将介绍Hips材料的特性、应用和加工工艺。
首先，Hips材料具有优异的机械性能。
它的强度高、硬度大，具有较好的耐磨性和耐冲击性，可以满足不同领域对材料强度和耐久性的要求。
因此，Hips材料常被用于制造家电外壳、汽车零部件等产品，能够保证产品的稳定性和安全性。
其次，Hips材料具有良好的加工性能。
它可以通过注塑、挤出、吹塑等加工工艺制成各种形状的制品，加工过程简单，生产效率高，成本低廉。
这使得Hips材料成为了众多制造行业的首选材料之一。
此外，Hips材料还具有良好的耐化学腐蚀性和绝缘性能。
它能够抵抗酸碱腐蚀，不易受化学品侵蚀，因此在化工领域也有着广泛的应用。
同时，Hips材料的绝缘性能优异，能够有效阻隔电流，因此在电子产品的制造中也扮演着重要的角色。
综上所述，Hips材料具有优异的机械性能、良好的加工性能、耐化学腐蚀性和绝缘性能，因此被广泛应用于家电、汽车、电子产品等领域。
在实际应用中，为了充分发挥Hips材料的性能，需要结合其特性进行合理的设计和加工。
在注塑成型过程中，需要控制好温度、压力和注射速度，以确保产品的质量和稳定性；在挤出成型过程中，需要选择适当的模具和挤出机参数，以确保产品的尺寸和表面光洁度；在吹塑成型过程中，需要控制好吹塑机的参数，以确保产品的厚薄均匀性。
总之，只有充分理解Hips材料的特性，合理设计和选择加工工艺，才能生产出高质量的Hips制品，满足不同领域的需求。
因此，对于Hips材料的应用和加工工艺，需要充分了解其特性，结合实际需求进行合理设计和选择加工工艺，以确保产品的质量和性能。
希望本文能够为读者提供一些有益的信息，帮助他们更好地了解和应用Hips材料。
高抗冲聚苯乙烯是什么共聚物
如对您有帮助，可购买打赏，谢谢
生活常识分享矮柳穿鱼的功效与作用药用价值
导语：中药矮柳穿鱼，是很好的一味中药材，矮柳穿鱼在调理身体方面具有很好的效果，在医药方面应用的也比较广泛。
我们一起来看一下。
【来源】药
中药矮柳穿鱼，是很好的一味中药材，矮柳穿鱼在调理身体方面具有很好的效果，在医药方面应用的也比较广泛。
我们一起来看一下。
【来源】药材基源：为玄参科植物多枝柳穿鱼的全草。
【原形态】多年生草本，高8-20cm。
茎自基部具极多分枝，分枝常铺散。
叶互生，多而密；叶针形至狭条形，具单脉，长 1.5-5cm，无毛。
总状花序生于枝顶，长3-7cm，花序轴、花梗密被腺柔毛；苞片条状披针形，长近1cm；花萼5裂，裂片长而狭，条状披针形，长4-6mm，宽1mm，两面被腺毛；花冠黄色，花冠筒管状，基部有距，距长12-15mm，檐部二唇形，上唇2裂，裂片长2mm，顶端圆钝，下唇侧裂片长圆形，宽2-5mm，中裂片较窄，距长8-15mm，稍弓曲；雄蕊4，前面一对较长，前后雄蕊的花药各自靠拢，药室并行，裂后叉开；柱头常有微缺。
蒴果卵球状，长9mm，直径7mm。
种子盘状，有宽翅，中央有瘤突。
花期6-8月。
【生境分布】生态环境：生于草原、荒地及沙丘。
【性味】味苦；性寒
【功能主治】清热利湿；解毒消肿。
主湿热黄疸，丹毒；咽喉肿痛；口舌生疮
【用法用量】内服：煎汤，10-15g。
【摘录】《中华本草》
看完了上面关于矮柳穿鱼的功效及其作用的详细介绍，相信很多朋友已经知道了矮柳穿鱼的好处了。
可见矮柳穿鱼对于我们人体是很有。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HIPS 高抗冲聚苯乙烯
化学名称：高抗冲聚苯乙烯
简介：
HIPS是1950年开始开发橡胶改性聚苯乙烯（即高抗冲击聚苯乙烯，HIPS），主要是为了解决PS的冲击脆性。
通过将橡胶加入聚苯乙烯基材，可生产出具有不同性能的各种品级的高冲击聚苯乙烯。
近年来，已开发出各种特殊品级的HIPS，已有阻燃级、抗应力开裂级、高光泽度级、极高冲击强度级、玻璃纤维增强级以及低残留挥发分级等，它们在许多应用领域中已能与昂贵的工程树脂相竞争。
抗冲击聚苯乙烯突出的特性是易加工、尺寸稳定性优异、冲击强度高并且有较高刚性。
HIPS只是在耐热性。
氧渗透性、紫外光稳定性和耐油品性方面有一定限度。
HIPS的性能与体系内橡胶相的含量有很大的关系。
理化性质：
HIPS是在PS的基础上开发出来的。
PS具有透明性好，硬度高，易于成型加工。
但是其最易发生脆性断裂，在使用上受到约束，为增加其使用性能改善其脆性断裂在聚合时加入丁二烯橡胶增加其韧性，经过增韧后的HIPS冲击韧性比PS提高四倍。
根据添加的多少可分为，低冲击性PS、中冲击性PS、高冲击行PS。
但是橡胶类的加入使其表面光泽度降低。
改性后提高了材料使用温度，热变形温度为96℃，HIPS同样属于易燃型塑料，极限氧指数为17.8，燃烧时火焰呈橙黄色并伴有大量黑烟产生，燃烧特点软化、起泡、烧焦，有特殊的苯乙烯单体味道产生。
密度：,1.035 ~1.07 g/cm3 ASTM D7292
吸水率：0.05~0.22% ASTM D570
熔融指数：3.5~15 g/10min ASTM D1505
拉伸强度： 13.8~41.4 M/Pa ASTM D638
拉伸模量： 1.5~2.0 G/Pa
断裂伸长率：15~75%
弯曲强度： 13.8~55.1 M/Pa ASTM D790
弯曲模量：1.9~2.2G/Pa
冲击强度： >10 J/m （悬臂梁） ASTM D256
洛氏硬度：50~102 HR ASTM D785
成型收缩率：0.2~0.8% ASTM D955
热变性温度：96℃ ASTM D648
加工性能：
HIPS可用许多传统的成型方法进行加工，如注塑成型、结构泡沫塑料成型、
片材和薄膜挤塑、热成型以及注坯吹塑成型等。
HIPS树脂吸收水分较慢，因此一般情况下不需干燥。
有时材料表面的水分过多会被吸收，从而影响最终产品的外观质量。
在75℃下干燥2－3h就可去掉多余的水分。
薄膜、片材和型材的挤塑是HIPS用得最多的加工成型方法。
抗冲击聚苯乙烯的加工范围很宽，因此它成为最容易热成型的树脂之一。
一般使用普通的挤塑设备树脂熔融温度为205—255℃
HIPS具有优异的热稳定性和剪切稳定性，能够接用多量的回收料，而不降低产品性能，在热成型加工中的回收料使用量可高达60％。
注塑成型是仅次于挤塑的用得最多的加工成型方法。
加工温度200—260℃，但对于阻燃级HIPS，其加工温度必须低于240℃，以防止添加剂产生降解反应。
采用注塑成型方法加工的树脂其熔体指数一般为5．0～15．0 g／min。
应用范围：
HIPS的最大专一用途是作为包装和一次性用品材料，特别是食品包装材料和饮食餐具。
主要应用包括日用包装容器。
自动售货机用和分装用杯、各种罩盖、盘。
碗等等。
一次性用品如盘碟类、瓶盖、安全剃刀、笔杆等也是HIPS消耗量大的一部分用途。
近年来，特种产品成为HIPS产品开发的重点。
新开发的HIPS产品在某些应用领域可与工程树脂竞争，有的比现用的产品质量要高得多，仪器仪表和消费电器是HIPS产品不断增长的市场之一，包括小型仪表、冰箱内壁和内部零件、电视机外壳、空调部件、商业机器以及录音录相磁带盒。
特殊级别的HIPS树脂在许多领域已取代了价高的工程塑料，一种超高抗冲击强度，耐高温的HIPS甚至已可用作汽车内饰部件。
主要生产厂家：
奇美，台化，SABIC,BASF，陶氏化学，联合碳化，出光，燕化，大庆石化，盘锦石化等。
