科里奥利质量流量计科里奥利质量流量计（Coriolis Mass Flowmeter）简称科氏力流量计，是利用流体在振动管中流动时，将产生与质量流量成正比的科里奥利力的原理测量的。
由于它实现了真正意义上的高精度的直接流量测量，具有抗磨损、抗腐蚀、可测量多种介质及多个参数等诸多优点，现已在石油化工、制药、食品及其他工业过程中广泛应用。
科氏力质量流量计计量准确、稳定、可靠，在需要对流体进行精确计量或控制的场合选用较多，但其售价较高，在不需要精确计量及控制的场合一般选用其他质量流量计代替。
科氏力质量流量计对于液体和气体都可选用，但是在现场应用中，氢气流量的精确测量一般都选用热式质量流量计。
在我国，艾默生高准公司的科里奥利质量流量计已在兰州石化、安庆石化、新疆塔河油田、中国海洋石油等中低压天然气中的流量计量得到良好的应用。
2007年末，高准公司的科里奥利质量流量计，顺利通过了中国最权威的原油大流量计量站成都天然气流量分站（CVB）的天然气实流测试，测量精度达到0.5％，并具有良好的重复性。
1 科里奥利质量流量计的工作原理科氏力流量计由传感器和变送器两大部分组成。

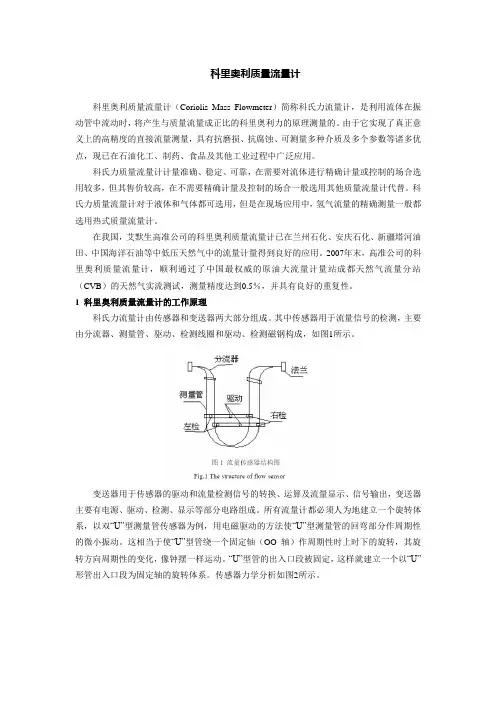

其中传感器用于流量信号的检测，主要由分流器、测量管、驱动、检测线圈和驱动、检测磁钢构成，如图1所示。
变送器用于传感器的驱动和流量检测信号的转换、运算及流量显示、信号输出，变送器主要有电源、驱动、检测、显示等部分电路组成。
所有流量计都必须人为地建立一个旋转体系，以双“U”型测量管传感器为例，用电磁驱动的方法使“U”型测量管的回弯部分作周期性的微小振动。
这相当于使“U”型管绕一个固定轴（OO 轴）作周期性时上时下的旋转，其旋转方向周期性的变化，像钟摆一样运动。
“U”型管的出入口段被固定，这样就建立一个以“U”形管出入口段为固定轴的旋转体系。
传感器力学分析如图2所示。
当测量管向上振动但无流体流过时，运用右手螺旋法则，四指指向旋转方向，则大拇指指向的方向为外加驱动的圆频率ω。
科氏力质量流量计
科氏力质量流量计科氏力质量流量计是运用流体质量流量对振动管振荡的调制作用即科里奥利力现象为原理。
一、质量流量测量原理一台质量流量计的计量系统包括一台传感器和一台用于信号处理的变送器。
Rosemount质量流量计依据牛顿第二定律：力=质量×加速度(F=ma)，当质量为m的质点以速度V在对P轴作角速度ω旋转的管道内移动时，质点受两个分量的加速度及其力：(1)法向加速度，即向心加速度αr，其量值等于2ωr，朝向P轴；(2)切向角速度αt，即科里奥利加速度，其值等于2ωV，方向与αr垂直。
由于复合运动，在质点的αt方向上作用着科里奥利力Fc=2ωVm，管道对质点作用着一个反向力-Fc=-2ωVm。
当密度为ρ的流体在旋转管道中以恒定速度V流动时，任何一段长度Δx的管道将受到一个切向科里奥利力ΔFc：ΔFc=2ωVρAΔx (1) 式中，A—管道的流通截面积。
由于存在关系式：mq=ρVA 所以：ΔFc =2ωqmΔx （2）因此，直接或间接测量在旋转管中流动流体的科里奥利力就可以测得质量流量。
二、传感器内是U型流量管，在没有流体流经流量管时，流量管由安装在流量管端部的电磁驱动线圈驱动，其振幅小于1mm，频率约为80Hz，流体流入流量管时被强制接受流量管的上下垂直运动。
在流量管向上振动的半个周期内，流体反抗管子向上运动而对流量管施加一个向下的力；反之，流出流量管的流体对流量管施加一个向上的力以反抗管子向下运动而使其垂直动量减少。
这便导致流量管产生扭曲，在振动的另外半个周期，流量管向下振动，扭曲方向则相反，这一扭曲现象被称之为科里奥利(Coriolis)现象，即科氏力。
根据牛顿第二定律，流量管扭曲量的大小完全与流经流量管的质量流量大小成正比，安装于流量管两侧的电磁信号检测器用于检测流量管的振动。
当没有流体流过流量管时，流量管不产生扭曲，两侧电磁信号检测器的检测信号是同相位的；当有流体流经流量管时，流量管产生扭曲，从而导致两个检测信号产生相位差，这一相位差的大小直接正比于流经流量管的质量流量。

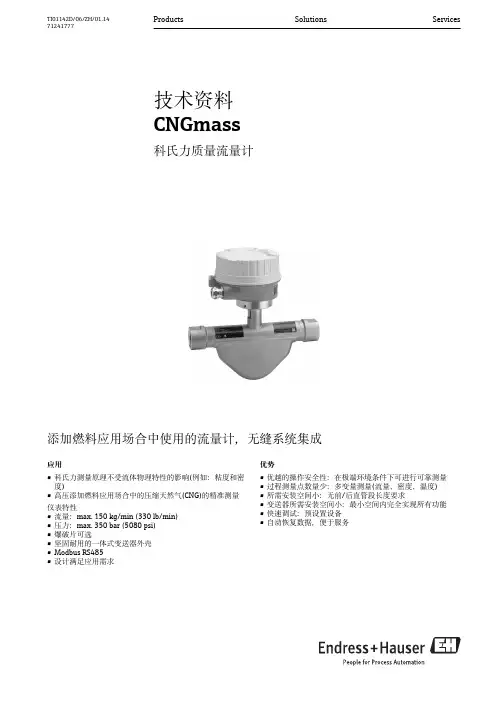

E+H CNGmass 科氏力质量流量计技术资料
技术资料 CNGmass
科氏力质量流量计
Services
添加燃料应用场合中使用的流量计，无缝系统集成
应用
• 科氏力测量原理不受流体物理特性的影响(例如：粘度和密 度)
• 高压添加燃料应用场合中的压缩天然气(CNG)的精准测量
目录
CNGmass
文档信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 图标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 功能与系统设计 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 测量原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 测量系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 输入 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 测量变量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 测量范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 量程比 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 输出信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 报警信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 防爆(Ex)连接参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 小流量切除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 电气隔离 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 通信规范参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 电源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 接线端子分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 供电电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 功率消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 电流消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 电源故障 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 电气连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 电势平衡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 接线端子 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 电缆入口 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 电缆规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 性能参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 参考操作条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 最大测量误差 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 重复性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 响应时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 介质温度的影响 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 介质压力的影响 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 前后直管段 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 特殊安装指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 安装 Promass 100 安全栅 . . . . . . . . . . . . . . . . . . . . . . 14 环境条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 环境温度范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 储存温度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 气候等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 防护等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 抗冲击性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 抗振性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 电磁兼容性(EMC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 过程条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 介质温度范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
科氏流量计
科氏流量计
科氏流量计是一种常用的流量测量仪表，通过测量管道内
流体流经的流速和压差来计算流量。
它基于科氏定理，即
在恒定截面积内，流体通过管道的质量流量与压差成正比。
科氏流量计通常由流量传感器、压差传感器和显示控制系
统组成。
流量传感器通常采用压电陶瓷或金属弹性体材料，通过测
量流体对传感器产生的压力或位移来确定流速。
压差传感器用于测量管道两侧的压差，从而确定流速。
显示控制系统用于将传感器测得的数据转换成流量值，并
显示在仪表上，同时还可以进行数据记录和远程监控。
科氏流量计的优点是准确性高、稳定性好、可靠性高，适用于各种流体介质和管道尺寸。
缺点是安装相对复杂，需要根据具体情况选择合适的计算方法和参数。
科式质量流量计简介
按测量管形状分类
直形测量管的CMF不易积存气体及便于清洗。垂 直安装测量浆液时，固体颗粒不易在暂停运行时 沉积于测量管内。流量传感器尺寸小，重量轻。 但钢刚性大，管壁相对较薄，测量值受磨蚀腐蚀 影响大。 有些型号直形测量管仪表的激励频率较高，在 600 ～1200Hz之间（弯形测量管的激励频率仅 40 ～150Hz之间），不易受外界工业振动频率 的干扰。 近年国外原主张并生产弯曲形测量管的CMF制造 厂，亦竟相开发直形测量管CMF，它有日益增加 的趋势。
按测量管流动方向和工艺管道流动 方向布置方式分类
平行方式：测量管的布置使流体流动方向 和工艺管道流动方向平行 垂直方式：测量管的布置与工艺管垂直， 流量传感器整体不在工艺管道振动干扰作 用的平面内，抗管道振动干扰的能力强
分类
型号表示方式
公制通径 英制通径 额定流量
精度指标及表示方式
有些国内厂家使用（基本精度±零点稳定 性） 更常用的方式， （基本精度）（≥） （基 本精度±零点稳定性）
流体工况或物性参量对流量测量的 影响
温度影响 压力影响 密度影响 粘度影响
温度影响
介质温度或环境温度变化会改变测量振动 管的杨氏模量 影响零漂的结构等各种因素 杨氏模量的温度系数可通过补偿减少其影 响；零漂影响由于是受振动管几何形状和 结构件的非对称性所形成，因此难以减小 消除
压力影响
液体静压增大会使测量振动管绷紧，产生一个负 向偏差 压力影响量取决于测量管管径、壁厚和形状 小口径仪表由于壁厚管径比大，影响量小；大口 径仪表则壁厚管径比小，影响量大 校准时压力0.2MPa为基准，CMF100型仪表 （口径25mm）压力影响量为-0.03% R/MPa， CMF200型（口径40/50mm）为0.12%R/MPa；D系列较大，D300型（口径 80/100mm）为-1.35%MPa， D600（口径 150/200mm）为-0.75%MPa
