力士乐主油泵压力及恒功率调节方法力士乐主油泵压力及恒功率调节方法word精品
力士乐主油泵压力及恒功率调节方法
一：主系统压力调整
1. 把主阀块上的主溢流阀调节杆全部往外调松
2. 如图一，把油泵上的主系统压力调节杆上的锁紧螺母松开，把
调节螺杆往里调到底。
3. 调节主阀块上的溢流阀当压力到34MPA时锁紧溢流阀调节杆上
的锁紧螺母
4. 调松主油泵上油泵压力调节螺杆当压力在31.5MPA时锁紧调节
杆上的锁紧螺母
二：恒功率阀调整
1.前提：换向压力调整到16MPA;
2.主油泵上的M1 口装上测压接头，测压管与6MPA量程的测压
表；
3.将主油泵上的恒功率螺钉拧紧到底
4 .拔掉DT1插头，满排量打正泵；
5. 观察测压表并慢慢调松恒功率螺钉，直到压力表指针在2- 4MPA时锁紧恒功率螺钉锁紧螺母。
博世力士乐比例阀工作原理
博世力士乐比例阀工作原理
博世力士乐比例阀是一种常见的液压控制元件，其工作原理基于流量的比例调节。
其结构主要由一个电磁铁、一个可调节的节流孔和一个比例阀芯组成。
当电磁铁通电时，它会吸引比例阀芯向上运动，从而打开节流孔。
液体通过节流孔流过时，压力在节流孔两侧形成一个压力差，使得比例阀芯在一定高度处停止运动，从而达到一定的流量和压力值。
调节比例阀的电流信号可以实现流量的比例调节。
通过改变电流信号的大小，可以控制比例阀芯的上升高度，从而实现流量的变化。
这种比例调节方式具有精度高、响应速度快、可靠性好等优点，常被应用于工业液压控制系统中。
总之，博世力士乐比例阀的工作原理是基于流量的比例调节，通过电磁铁控制比例阀芯的运动，从而实现流量的精准控制。
- 1 -。

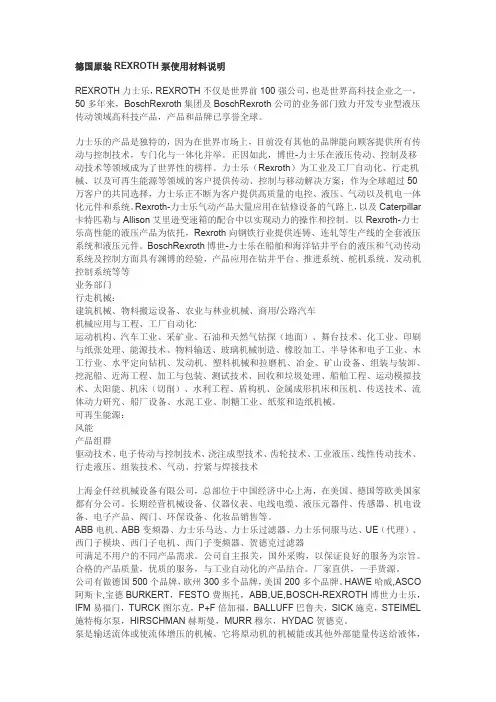

REXROTH 力士乐 泵使用材料说明说明书
德国原装REXROTH泵使用材料说明REXROTH力士乐，REXROTH不仅是世界前100强公司，也是世界高科技企业之一，50多年来，BoschRexroth集团及BoschRexroth公司的业务部门致力开发专业型液压传动领域高科技产品，产品和品牌已享誉全球。
力士乐的产品是独特的，因为在世界市场上，目前没有其他的品牌能向顾客提供所有传动与控制技术，专门化与一体化并举。
正因如此，博世-力士乐在液压传动、控制及移动技术等领域成为了世界性的榜样。
力士乐（Rexroth）为工业及工厂自动化、行走机械、以及可再生能源等领域的客户提供传动、控制与移动解决方案；作为全球超过50万客户的共同选择，力士乐正不断为客户提供高质量的电控、液压、气动以及机电一体化元件和系统。
Rexroth-力士乐气动产品大量应用在钻修设备的气路上，以及Caterpillar 卡特匹勒与Allison艾里逊变速箱的配合中以实现动力的操作和控制。
以Rexroth-力士乐高性能的液压产品为依托，Rexroth向钢铁行业提供连铸、连轧等生产线的全套液压系统和液压元件。
BoschRexroth博世-力士乐在船舶和海洋钻井平台的液压和气动传动系统及控制方面具有渊博的经验，产品应用在钻井平台、推进系统、舵机系统、发动机控制系统等等业务部门行走机械：建筑机械、物料搬运设备、农业与林业机械、商用/公路汽车机械应用与工程、工厂自动化:运动机构、汽车工业、采矿业、石油和天然气钻探（地面）、舞台技术、化工业、印刷与纸张处理、能源技术、物料输送、玻璃机械制造、橡胶加工、半导体和电子工业、木工行业、水平定向钻机、发动机、塑料机械和拉磨机、冶金、矿山设备、组装与装卸、挖泥船、近海工程、加工与包装、测试技术、回收和垃圾处理、船舶工程、运动模拟技术、太阳能、机床（切削）、水利工程、盾构机、金属成形机床和压机、传送技术、流体动力研究、船厂设备、水泥工业、制糖工业、纸浆和造纸机械。
二次调节控制系统设计及仿真研究
第一章绪论1.1课题背景随着近年来能源价格的上涨和能源危机的出现，液压传动系统不仅要完成人们所需的功能，还要考虑到能源的最有效利用。
液压传动与机械传动、电气传动和气压传动相比，虽然具有运动平稳、无极调速、传递大推力和大扭矩、容易实现自动控制等优点，但其效率低的缺点大大诋毁了上述优点。
对于液压元件设计而言，主要是提高马达等执行元件的效率，降低元件的机械损失和容积损失。
经过几十年的努力，常用液压元件的优化设计已经到达了极限。
而在系统设计及其运行方式方面的节能潜力却很大。
传统的液压系统的特征是以“流量耦合”为标志，即泵与马达之间流量相等，外部负荷变化的主要反应是系统压力的波动。
传统系统马达输出转速受到泵流量的限制，负荷较高的机构则可能无法输出足够的转矩；小负荷元件上节流损失很大，系统的动态性能和稳定性收到影响。
鉴于传统“流量耦合”方式的缺点，在上世纪80年代兴起了二次调节的传动方式。
由于工作压力被保持在近似恒定的数值，从原级边通过并联回路输送给各个执行元件，原次级压力恒定，因而被称为“压力耦合”系统。
二次调节元件能工作在四个象限，调节方式为负载端排量调节，不仅能回收制动或者下降中的能量，而且还具有很好的动态特性。
二次调节惯性负载系统在工程机械以及工业领域都将会有很广阔的应用前景。
二次调节静液传动技术由于提供了能量回收和从新利用的可能性，在能源日益紧缺的今天，该系统的开发无疑具有巨大的社会价值和商业价值。
1.2二次调节技术发展现状德国人H.W.N ikolaus教授与1977年在德国注册了静液传动二次调节控制的专利，并在1980年与Kordak在Mannesmann Rexroth公司建立了第一个试验台。
在此之后，许多研究机构都先后进行了很多卓有成效的研究，较为突出的是德国汉堡国防大学静液传动及控制实验室（LHAS）和德国亚深工业大学流体传动及控制研究所（RWTH）等。
专家们的不屑努力推动了二次调节技术的飞速发展，使得理论分析和实际研究不断深入，并生产出一系列产品，在造船、冶金、大型试验台、车辆传动等领域得到应用。
力士乐泵控系
400
液压泵的变量控制
恒功率控制阀
液压泵的变量控制
A4VSO...LR2
Technical Training Oct. 15 2002
液压泵的变量控制 液压泵的变量控制
A4VSO...LR2D
恒压、恒功率控制
Technical Training Oct. 15 2002
液压泵的变量控制
额定压力 (恒压控制)
由两根弹簧组成 的近似于二次曲 线的恒功率控制
100
弹簧 1 50
起始变量点
0
0
50
100
150
200
Technical Training Oct. 15 2002
flow [l/min]
液压泵的变量控制
A10 VSO (中压泵) 用于开式系统
液压泵的变量控制
Technical Training Oct. 15 2002
DFLR -SO 385 (X-口装有 0,8阻尼孔) Y-口接远程控制阀
变量功能
• 远程压力控制 • 待命控制 • 恒功率控制 • 流量控制
Technical Training Oct. 15 2002 S
L1 L
液压泵的变量控制
Y 口用于待命和远程恒压控制
X 口LS 控制
Y
X
液压泵的变量控制 „**… # „**… #
B
• 待命控制 • 双级压力控制 • 最高压力限定安全阀
0.8的阻尼孔装于阀块上
拆除X口的0.8阻尼孔
Technical Training Oct. 15S 2002 L1 L
液压泵的变量控制
SYDFEE (internal electronics)
博世力士乐变频器调参数
中级运行参数（L 参数）
代码 L-0 L-17 L-27 L-28 L-47 L-5பைடு நூலகம் L-55 L-56 L-57 L-58
名称 V/F 曲线类型选择 停机方式 VI1 输入下限电压 VI2 输入上限电压 输入端子 1 功能选择 模拟输出(AM)设定 频率输出(AO)设定 AM 输出增益 AO 输出增益 AO 输出通道选择
L-59
OC1 输出设定
L-60
OC2 输出设定
L-61
继电器输出功能
*H-14
多段数频率 1
(H-*):为高级参数
说明 2：高级运行及应用参数 2：外部电压信号 1 设定下限频率
2:外部端子(键盘 STOP 有 效)
0：与设定方向一致 50Hz 50Hz 380V 30s～50s 30s～50s 0：直线
博世力士乐变频器参数设置如下：
:为默认参数 *:为高级参数
基本运行参数（b 参数）
代码
名称
b-0
运行参数选择
b-1
频率输入通道选择
b-2
频率数字设定
b-3
运行命令通道选择
b-4 b-5 b-6 b-7 b-8 b-9 b-10
转向控制 上限频率 负载电机额定频率 负载电机额定电压 加速时间 减速时间 加、减速方式
说明 0：恒转距曲线 0：减速 0.8V 实际手柄输入上限电压 1:多段速控制端子 1(X1) 0:输出频率/3:电机转速 1:电机电流 0.50～2.00 0.10～5.00 3:0～20mA/4:4～20mA 0:变频器运转中 23:电机反向运行中
18:故障状态及过热过载限流运行中
35Hz
REXROTH力士乐比例方向阀参数分析
REXROTH力士乐比例方向阀参数分析REXROTH力士乐比例方向阀参数分析REXROTH力士乐比例方向阀能够根据输人信号的极性和幅值大小，同时对液流的方向和流量进行控制。
液流的流动方向取决于相应比例电磁铁是否受到激励，在压力差恒定的条件下，通过电液比例方向控制阀的流量与输人电信号的幅值成正比。
REXROTH力士乐比例方向阀与普通电磁换向阀的区别是直动式电液比例方向控制阀采用比例电磁铁代替普通电磁换向阀中的普通电磁铁。
随着液压传动和液压伺服系统的发展，生产实践中出现- -些即要求能够连续的控制压力、流量和方向，又不需要其控制精度很高的液压系统。
由于普通的液压元件不能满足具有一定的伺服性要求，而使用电液伺服阀又由于控制精度要求不高而过于浪费，因此近几年产生了介于普通液压元件(开关控制)和伺服阀(连续控制) 之间的比例控制阀。
电液比例控制阀(简称比例阀)实质上是一种性价比高、抗污染性能较好的电液控制阀。
比例阀的发展经历两条途径，一是用比例电磁铁取代传统液压阀的手动调节输入机构，在传统液压阀的基础下:发展起来的各种比例方向、压力和流量阀;二是一些原电液伺服阀生产厂家在电液伺服阀的基础上，降低设计制造精度后发展起来的。
力士乐REXROTH比例阀特点:比例控制阀是一种按输入的电信号连续、按比例地控制液压系统的流量、压力和方向的控制阀，其输出的流量和压力可以不受负载变化的影响。
比例阀与普通液压元件相比，有如下特点:(1)电信号便于传递，能简单地实现远距离控制。
(2)能连续、按比例地控制液压系统的压力和流量，实现对执行机构的位置、速度、力量的控制，并能减少压力变换时的冲击。
(3)减少了元件数量，简化了油路。
REXROTH力士乐比例方向阀图片：REXROTH力士乐比例方向阀参数分析REXROTH力士乐比例方向阀Qn= 350 l/min; 压缩空气接口出口: G 1/8; 电子连接: 插头, EN 175301-803, 形式 C; 信号连接: 输入端和输出端, 插头, EN 175301-803, 形式 C; 伺服阀（导阀）安装方式提动阀移向…处控制相似的zui小/zui大环境温度+5°C / +50°Czui小/zui大介质温度+5°C / +50°C介质压缩空气颗粒大小 max. 50 ?m压缩空气中的含油量 0 mg/m? - 0,1 mg/m?Qn 350 l/min安装位置垂直滞环 0,1 bar工作运行电压 24 V电压偏差DC -10% / +10%允许的脉动 5%功率消耗 max. 0,2 A保护等符合 EN 60 529: 2001带有接线盒 / 插头 IP 54压缩空气接口人口 G 1/8压缩空气接口出口 G 1/8压缩空气连接排气 G 1/8重量 0,6 kg材料:外壳铝材-压铸件; 压铸锌密封丙烯树胶额定流量Qn，当工作压力为7 bar、二次压力为6 bar及Δp = 0.2 bar时德国技术性备注■ 压力露点必须少低于环境和介质温度15 °C，并且允许的zui高温度为3 °C。
