八路抢答器设计课程设计
八路数字抢答器课程设计报告
八路数字抢答器课程设计报告八路数字抢答器是一种常见于教育培训场合的提问工具，它可以通过数字抢答、抢答器闪亮等方式来增加课堂趣味性和教学效果。
为了更好地应用数字抢答器进行教学，本次课程设计旨在介绍八路数字抢答器的基本操作和应用场景，并设计实践环节，以增强学员的实践能力和应用水平。
一、基本操作1.开机：插入电源，开启电源开关，即可开机。
抢答器闪亮即为开机成功。
2.测试：按下测试按键，抢答器将自动进行系统测试，测试完成后抢答器数字屏幕显示“88”，表示一切正常。
3.重置：重置抢答器将所有操作归零，按下清零或重置按键即可重置抢答器。
4.编号：抢答器可以识别8个不同编号的按键，每个按键对应一个编号。
用户可按下相应的编号按键进行测验。
5.抢答：当题目出现时，用户可以按下相应的编号按键进行抢答。
抢答成功后，闪亮的LED灯将亮起，提示答题成功。
二、应用场景1.考试测验：教师出题，学生抢答，通过抢答器计分，以增加趣味性和竞争性。
2.课堂测验：教师出题，学生抢答，通过抢答器计分，以检测学生对知识的掌握程度。
3.交互环节：教师出题，学生通过抢答器进行互动，夹杂讨论环节，可以增添学生对于知识的兴趣，同时也可以加深学生对于知识的理解。
三、实践环节本次实践环节将以课堂测验为例，介绍如何应用八路数字抢答器进行教学。
1.先规定好测试的题目和抢答器的编号，确保测试流程顺利。
2.测试开始后，让学生使用抢答器进行抢答，测试结束后查看抢答器分数，给予学生相应的评价。
3.如果测试时间充裕，可以在测试结束后对于测试结果再次进行复盘，引导学生理解做错的原因并加以改正。
四、总结八路数字抢答器是一种非常适合进行教学的工具，可以提高课堂趣味性，同时也可以检测学生对于知识的掌握程度。
在使用过程中，我们需要了解八路数字抢答器的基本操作和应用场景，结合教学实践进行应用，并根据测试结果进行评价，以不断提升学习效果。
八路抢答器PLC课程设计
八路抢答器PLC课程设计一、课程目标知识目标：1. 学生能理解并掌握PLC（可编程逻辑控制器）的基本原理和工作过程。
2. 学生能够运用所学知识，设计并实现一个八路抢答器的PLC控制程序。
3. 学生能够描述抢答器的工作原理，并解释其与PLC技术之间的联系。
技能目标：1. 学生能够运用PLC编程软件进行程序设计和仿真测试。
2. 学生通过小组合作，培养团队协作能力和问题解决能力，完成八路抢答器的设计和搭建。
3. 学生能够运用所学知识，对实际问题进行分析，设计出符合实际需求的控制方案。
情感态度价值观目标：1. 学生通过课程学习，培养对自动化控制技术的兴趣和热情。
2. 学生在小组合作中，学会尊重他人意见，培养团队精神和沟通能力。
3. 学生能够认识到PLC技术在现代工业中的重要作用，增强社会责任感和创新意识。
课程性质：本课程为实践性较强的课程，结合理论知识，培养学生的动手能力和实际问题解决能力。
学生特点：高二年级学生，具有一定的电子技术基础和编程基础，对新鲜事物充满好奇心，具备一定的自主学习能力。
教学要求：教师需注重理论与实践相结合，引导学生主动探索，鼓励学生提问和解决问题。
在教学过程中，关注学生的个体差异，提供个性化指导，确保学生能够达到预定的学习目标。
通过课程学习，使学生在知识、技能和情感态度价值观方面取得具体的学习成果，为后续学习和发展奠定基础。
二、教学内容本课程教学内容主要包括以下几部分：1. PLC基础知识：- PLC的定义、发展及应用领域。
- PLC的基本组成和工作原理。
2. PLC编程技术：- PLC编程语言（梯形图、指令表等）。
- 编程软件的使用和操作。
3. 八路抢答器设计与实现：- 抢答器工作原理及电路设计。
- PLC控制程序设计及仿真测试。
4. 教学实践：- 小组合作，设计并搭建八路抢答器。
- 调试和优化PLC控制程序。
教学内容安排和进度：第一课时：PLC基础知识学习。
第二课时：PLC编程技术学习。
单片机八路抢答器课程设计
单片机八路抢答器课程设计一、课程目标知识目标：1. 让学生掌握单片机的基本原理，理解并运用I/O口进行输入输出控制。
2. 使学生了解抢答器的功能和工作原理，掌握其设计与实现方法。
3. 帮助学生掌握定时器/计数器的使用，以及在中断处理中的应用。
技能目标：1. 培养学生运用所学知识设计并实现单片机八路抢答器的实际操作能力。
2. 培养学生分析问题和解决问题的能力，提高编程和调试单片机系统的技能。
3. 培养学生的团队协作能力，提高沟通与表达技巧。
情感态度价值观目标：1. 培养学生对单片机及电子制作的兴趣，激发创新意识。
2. 培养学生具有实践操作中的安全意识，养成良好的实验习惯。
3. 培养学生面对挑战，勇于尝试，不断调整和优化设计方案的态度。
课程性质：本课程为实践性较强的课程，结合理论知识，以实际操作为核心。
学生特点：学生已具备一定的单片机基础知识和编程能力，具有较强的求知欲和动手能力。
教学要求：教师需引导学生主动探索，鼓励学生提出问题、解决问题，关注学生在实践中的个性化发展。
在教学过程中，将课程目标分解为具体的学习成果，以便进行有效的教学设计和评估。
二、教学内容1. 理论知识：- 单片机基础原理回顾：I/O口控制原理，中断系统原理。
- 定时器/计数器原理及其在抢答器中的应用。
- 抢答器工作原理及设计要求。
2. 实践操作：- 单片机硬件连接及电路设计。
- 编写抢答器程序，实现基本功能。
- 调试与优化：程序调试，硬件测试，故障排查。
3. 教学大纲：- 第一周：回顾单片机基础知识，讲解抢答器工作原理。
- 第二周：学习定时器/计数器应用，设计单片机I/O口控制电路。
- 第三周：分组讨论设计方案，编写程序，搭建硬件电路。
- 第四周：调试与优化，展示成果，总结经验。
4. 教材关联：- 理论知识：教材第3章单片机原理，第4章中断与定时器。
- 实践操作：教材第5章单片机接口技术，第6章单片机应用实例。
教学内容安排和进度根据课程目标和学生的学习情况调整，确保学生能够逐步掌握单片机八路抢答器的设计与实现。
单片机八路竞赛抢答器课程设计_ 精品

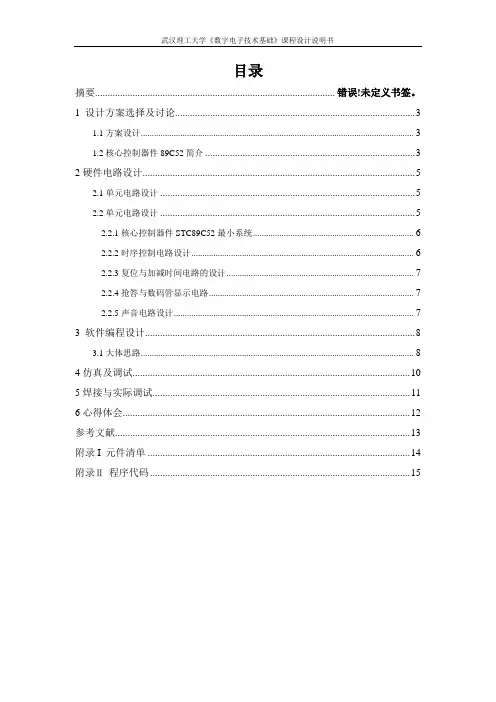

目录摘要.............................................................................................. 错误！未定义书签。
1 设计方案选择及讨论 (3)1.1方案设计 (3)1.2核心控制器件89C52简介 (3)2硬件电路设计 (5)2.1单元电路设计 (5)2.2单元电路设计 (5)2.2.1核心控制器件STC89C52最小系统 (6)2.2.2时序控制电路设计 (6)2.2.3复位与加减时间电路的设计 (7)2.2.4抢答与数码管显示电路 (7)2.2.5声音电路设计 (7)3 软件编程设计 (8)3.1大体思路 (8)4仿真及调试 (10)5焊接与实际调试 (11)6心得体会 (12)参考文献 (13)附录I 元件清单 (14)附录Ⅱ程序代码 (15)摘要抢答器作为一种工具，已广泛应用于各种智力和知识竞赛场合。
本设计是以八路抢答为基本理念。
考虑到依需设定限时回答的功能，利用AT89C52单片机及外围接口实现的抢答系统，利用单片机的定时器/计数器定时和记数的原理，将软、硬件有机地结合起来，使得系统能够正确地进行计时，同时使数码管能够正确地显示时间。
用开关做键盘输出，扬声器发生提示。
同时系统能够实现：在抢答中，只有开始后抢答才有效，如果在开始抢答前抢答为无效；抢答限定时间和回答问题的时间可在1-30s设定；可以显示是哪位选手有效抢答和无效抢答，正确按键后有音乐提示；抢答时间和回答问题时间倒记时显示，满时后系统计时自动复位及主控强制复位；按键锁定，在有效状态下，按键无效非法。
关键词：抢答器单片机软硬件结合1 方案设计1.1方案设计该系统采用51系列单片机STC89C52作为控制核心，该系统可以完成运算控制、信号识别以及显示功能的实现。
由于用了单片机，使其技术比较成熟，应用起来方便、简单并且单片机周围的辅助电路也比较少，便于控制和实现。
8位竞赛抢答器课程设计
目录1. 原理分析（by 张潇） (2)1.1 设计任务 (2)1.2 性能指标 (2)1.3 工作原理 (2)2. 方案选择（by 张潇） (3)2.1 方案设定 (3)2.2 方案比较 (3)2.3 方案选择 (3)3. 电路原理图绘制及仿真（by 王倩） (3)3.1 所需元器件型号及数量 (3)3.2 电路原理图 (4)3.3 电路仿真结果 (5)4. Pcb图绘制（by 朱文广） (5)4.1 pcb绘制步骤 (5)4.2 pcb绘制原则 (5)4.3 8路抢答器pcb图 (7)5. 综合调试（by 朱文广） (7)5.1 软件调试 (7)5.2 硬件调试 (9)6. 总结（by 王倩） (10)附录1：电路仿真图 (11)附录2: 8路抢答器完整程序 (12)1.1 设计任务以单片机为核心，设计一个8位竞赛抢答器，同时供8名选手或8个代表队比赛。
设置一个系统清除和抢答控制开关S，开关由主持人控制。
抢答器具有锁存与显示功能。
即选手按按钮，锁存相应的编号，并在优先抢答选手的编号一直保持到主持人将系统清除为止。
抢答器具有定时抢答功能，且一次抢答的时间可由主持人设定。
参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。
如果定时时间已到，无人抢答，本次抢答无效，系统报警并禁止抢答，定时显示器上显示00。
1.2 性能指标电源电压：直流5V±10%选手组数：2-8组初始抢答倒计时：20s初始回答倒计时：30s倒计时范围：1-99s可设倒计时提示时间：最后5s1.3 工作原理八路数字抢答器原理框图如图1所示，其工作原理为：接通电源后，主持人未按下开始抢答，抢答器处于禁止状态，数码管显示“----”；主持人宣布“开始”同时按下开始抢答按键，抢答倒计时开始计时，扬声器给出声响提示。
选手在定时时间内抢答时，抢答器完成：优先判断、编号锁存、编号显示、扬声器提示。
数电八路抢答器课程设计
数电八路抢答器课程设计一、引言数电八路抢答器是一种基于数字电路设计的设备，用于进行抢答竞赛。
本课程设计将详细介绍数电八路抢答器的原理、设计过程和实现方法。
二、数电八路抢答器的原理数电八路抢答器由主控制器、显示屏、按钮和信号输入模块组成。
其工作原理如下：1. 主控制器通过按钮检测模块检测每个参赛者的按键动作。
2. 当有参赛者按下按钮时，按钮检测模块会向主控制器发送信号。
3. 主控制器根据接收到的信号判断哪个参赛者按下了按钮，并将该参赛者的编号发送给显示屏。
4. 显示屏上显示被判定为第一名的参赛者编号。
三、数电八路抢答器的设计过程1. 系统需求分析我们需要明确系统的功能需求和性能要求。
根据题目要求，我们需要实现一个能够支持最多8位参赛者同时抢答并显示第一名的系统。
2. 系统框架设计系统框架设计是整个设计过程的基础，它包括主控制器、显示屏、按钮和信号输入模块之间的连接关系和通信机制。
我们需要根据系统需求，确定各个模块的功能和接口。
3. 电路设计在电路设计中，我们需要根据系统框架设计的结果，选择合适的数字电路元件，并进行电路连线。
主要包括按钮检测模块、信号输入模块和显示屏的电路设计。
4. 电路测试与调试完成电路设计后，我们需要进行测试与调试。
通过外部信号源模拟参赛者按下按钮的动作，检验按钮检测模块是否正常工作；测试信号输入模块是否能够正确接收到参赛者编号；验证显示屏是否能够正常显示第一名参赛者的编号。
5. 系统集成与优化在完成各个模块的测试与调试后，我们需要将它们进行集成，并对整个系统进行优化。
可以添加声音提示功能或增加LED灯效果来提高用户体验。
四、数电八路抢答器的实现方法1. 硬件实现硬件实现是将上述设计过程中得到的电路图和元件连接起来以构建实际的抢答器设备。
可以使用面包板或印刷电路板来搭建电路，并根据需要进行元件的布局和焊接。
2. 软件实现软件实现是编写嵌入式程序，控制各个模块的工作。
主要包括按钮检测模块、信号输入模块和显示屏的控制程序。
八位抢答器课程设计
八位抢答器课程设计一、课程目标知识目标：1. 学生理解抢答器的基本工作原理，掌握其电路组成及功能。
2. 学生了解数字电路基础知识，并能运用到抢答器的设计中。
3. 学生掌握抢答器程序设计的基本方法，能运用所学知识分析并解决实际问题。
技能目标：1. 学生能独立完成抢答器的电路搭建，提高动手实践能力。
2. 学生能通过编程实现抢答器的功能，培养编程思维和解决问题的能力。
3. 学生具备团队协作能力，能在小组合作中发挥个人优势，共同完成抢答器的设计与制作。
情感态度价值观目标：1. 学生培养对电子技术的兴趣，激发创新意识。
2. 学生在学习过程中，养成积极思考、勇于探索的良好习惯。
3. 学生通过小组合作，培养沟通协调能力和团队精神，树立集体荣誉感。
课程性质：本课程为信息技术与电子技术的结合课程，注重实践操作和团队合作。
学生特点：八年级学生对电子技术有一定的基础，好奇心强，具备一定的动手能力和合作意识。
教学要求：结合学生特点，以实践为主，引导学生主动探究，注重培养学生的创新精神和实践能力。
将课程目标分解为具体的学习成果，以便进行教学设计和评估。
二、教学内容1. 数字电路基础知识：介绍抢答器中涉及的逻辑门电路、触发器等基本元件，对应教材第3章相关内容。
- 逻辑门电路原理与功能- 触发器种类及其应用2. 抢答器电路设计与搭建：讲解抢答器电路原理，引导学生进行电路搭建，对应教材第4章相关内容。
- 抢答器工作原理- 电路元件选择与连接- 抢答器电路搭建与调试3. 抢答器程序设计：教授编程基础知识，指导学生进行抢答器程序设计，对应教材第5章相关内容。
- 编程语言基础- 程序流程图设计- 抢答器程序编写与调试4. 抢答器功能实现与优化：培养学生解决问题和团队协作能力，对应教材第6章相关内容。
- 抢答器功能测试与优化- 团队合作与分工- 项目总结与展示教学大纲安排：第一周：数字电路基础知识学习，了解逻辑门电路和触发器原理。
第二周：抢答器电路设计与搭建，动手实践电路连接与调试。
8路抢答器设计(含完整图)
数字电路课程设计报告8路数字抢答器1.概述抢答器同时供8名选手或8个代表队比赛，分别用8个按钮S0 ~ S7表示。
另外设置系统清除开关一个，该开关由主持人控制。
抢答器具有锁存与显示功能。
即选手按动按钮，锁存相应的编号，扬声器发出声响提示，并在七段数码管上显示选手号码。
选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清零为止。
当主持人按下清除键后，参赛选手可以进行抢答，同时倒计时电路开始倒计时，抢答有效时，红灯亮，倒计时停止，显示器上显示选手的编号，并保持到主持人将系统清零为止。
2、8路数字抢答器各主要芯片介绍2.1、74LS14874LS148是一个8线—3线优先编码器。
74LS148外部管脚图、真值表如图所示：图一 74ls148 真值表由表不难看出，在0=S 电路正常工作状态下，允许70~I I 当中同时有几个输入端同时为低电平，即有编码输入信号。
7I 的优先权最高，0I 的优先权最低。
当07=I 时，无论其它输入端有无输入信号（表中以x 表示），输出端只给出7I 的编码，即000012=Y Y Y ，当74LS148的功能表输 入输 出S0I 1I 2I 3I 4I 5I 6I 7I2Y 1Y 0Y S Y EX Y1 0 0 0 0 0 0 0 0 0 x x x x x x x x 1 1 1 1 1 1 1 1 x x x x x x x 0 x x x x x x 0 1 x x x x x 0 1 1 x x x x 0 1 1 1 x x x 0 1 1 1 1 x x 0 1 1 1 1 1 x 0 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1 0 0 0 1 0 0 0 1 1 0 0 1 0 1 0 0 1 1 1 0 1 0 0 1 0 1 0 1 1 0 1 1 0 1 0 1 1 1 1 0U CC Y EX Y S I 3 I 2 I 1 I 0 Y 0I 4I 5I 6I7S Y 2Y 1GND 图２ 74LS148管脚图16 9 74LS148 1 80167==I I 、时，无论其它输入端有无输入信号，只对6I 编码，即输出为001012=Y Y Y 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要随着生活水平的提高，人们的娱乐生活也越来越丰富，各类比赛也随之增多，对抢答器的要求也就越高，抢答器的公平公正就显得特别重要。
为了满足各种竞赛的需要，本次设计制作了一个智力竞赛抢答器，该抢答器可以同时供8名选手参加比赛。
本次设计的电路可以分成抢答电路、可预置时间的定时电路、时钟产生和时序控制电路、报警控制电路、电源电路等几个模块组成，具体的实现过程是：给节目主持人设置一个控制开关，用来控制系统的清零和抢答的开始。
该抢答器具有数据锁存和显示的功能，即抢答开始后，若有选手按动抢答按钮，编号立即锁存，并在数码管上显示选手的编号，同时蜂鸣器给出音响提示，并且封锁输入电路，禁止其他选手抢答，优先抢答选手的编号一直保持到主持人将系统清零为止。
除此之外，抢答器还具有定时抢答的功能，且一次抢答的时间可以由主持人设定(如30s)。
当节目主持人启动“开始”键后，要求定时器立即减计时，并用显示器显示，同时蜂鸣器发出声响；参赛选手在设定的时间内抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答时刻的时间，并保持到主持人将系统清零为止。
如果定时抢答的时间已到，却没有选手抢答时，本次抢答无效，系统短暂报警，并封锁输入电路，禁止选手超时后抢答，时间显示器上显示00。
该抢答器由数码显示、灯光、音响等多种手段指示出第一抢答者。
具有电路简单、成本较低、操作方便、灵敏可靠等优点, 经使用效果良好, 具有较高的推广价值。
关键字：八路抢答器，倒计时，报警，计时目录前言 (4)第一章设计任务及要求 (5)第二章系统设计方案的选择 (6)第三章系统的组成及工作原理3.1 系统的组成 (7)3.2 电路设计原理 (8)第四章单元电路设计、参数计算、器件选择4.1抢答电路 (9)4.2定时电路 (10)4.3报警电路 (11)4.4时序逻辑电路 (12)第五章实验、调试及测试结果与分析 (13)第六章实验总结 (14)参考文献 (15)附录一 (16)附录二 (19)附录三 (21)八路抢答器前言随着社会不断的发展，电子技术也的到了飞速的发展，各中电子产品的质量也的到了质的突飞猛进。
其中的抢答器也由以前的简单、功能单一的电路，变为现在复杂、实现功能多的电子产品。
市场上有各种形式的抢答器，但其价格昂贵，在公司、社区、学校等举行小型竞赛时，可以考虑自己动手开发。
因此，本次设计制作了一个八路数字抢答器，该逻辑电路抢答器可以作为裁判员，满足小型竞赛的要求，既可以节省成本，又可以锻炼自己的实践动手能力。
该数字抢答器由主体电路与扩展电路组成。
优先编码电路、锁存器、译码电路将参赛队的输入信号在显示器上输出；用控制电路和主持人开关启动报警电路，以上两部分组成主体电路。
通过定时电路和译码电路将秒脉冲产生的信号在显示器上输出实现计时功能，构成扩展电路。
本次课设运用74系列芯片，采用74LS148芯片锁存，采用74LS279芯片编码，运用74LS48芯片译码，NE555产生脉冲，数码管显示号码。
第一章设计任务及要求1.1八路抢答器1、基本要求：1）设计一个智力抢答器，可同时供八个选手或代表队参加比赛，编号分别为0至7，各用一个抢答按钮，按钮编号与选手编号对应。
2）主持人拥有一个控制开关，用来控制系统的清零和抢答开始。
抢答开始后，若有选手抢答，编号锁存，显示选手编号，并禁止其他选手抢答。
直到主持人清零。
2、扩展要求：1)抢答器定时抢答，当主持人开始后，定时器立刻减计时，并用显示器显示，同时扬声器发出短暂声响。
2)选手在规定时间内抢答有效，定时器停止工作，显示器显示选手编号和抢答时刻，直到主持人清零。
若抢答时间过了，没有选手抢答，本次抢答无效，系统短暂报警，并封锁输入电路，禁止超时抢答，时见显示为零。
第二章系统设计方案的选择定时抢答器的总体框图如图（1）所示，它由主体电路和扩展电路组成。
主体部分完成基本的抢答功能，扩展电路完成定时抢答功能。
图1 定时抢答器总体框图第三章系统的组成及工作原理3.1 系统的组成：根据设计任务及要求，将系统分为三大模块;抢答电路、定时电路，报警电路和秒脉冲产生电路。
抢答电路部分完成抢答功能，即开始抢答后，当选手按下抢答键时，能显示选手编号，同时能封锁电路，禁止其他选手作答。
定时电路部分的主要功能是完成定时抢答，即主持人启动“开始”键后，定时器自动减计时，并在显示器上显示当前时间。
参赛选手只能在设定时间内抢答。
1.秒脉冲发生器用555时基电路构成的多谐振荡器来产生频率为10Hz的脉冲，即输出周期为0.1秒的方波，用74LS121产生脉冲。
2.译码显示电路译码显示电路是由74LS48译码器和共阴极七段数码管LED显示器组成，通过计数器的输出加到译码器的输入，从而实现共阴极七段LED显示器递减的计数功能。
3.编码电路编码电路由74LS148构成，受选手按钮及译码电路输出控制。
4.锁存电路锁存电路由四片74LS279构成，由编码器74LS148及主持人开关控制。
5.报警电路报警电路由二极管组成，二极管灯亮即表示报警。
当计数器递减计数到零( 即定时时间到 ) 时 , 控制电路应发出报警信号 , 使计数器保持零状态不变 , 同时报警电路工作。
6.辅助时序控制电路控制电路要完成以下功能：操作“直接清零”开关时 , 要求计数器灭灯。
闭合“启动” 开关时 , 计数器应完成置数功能 , 显示器显示 30 秒字样 ; 断开“启动”开关时 , 计数器开始进行递减计数。
当“暂停 / 连续”开关处于“暂停”位置时，显示器上保持原数不变，“暂停 / 连续” 开关处于“连续”位置时 , 计数器继续累计计数。
当计数器递减计数到零 ( 即定时时间到 ) 时 , 控制电路应发出报警信号 , 使计数器保持零状态不变 , 同时报警电路工作。
3.2 工作原理：接通电源后，主持人将开关置于“清除”位置，抢答器处于禁止工作状态，编号显示器灭灯，定时显示器显示设定的时间；当主持人宣布抢答题目后，说一声“抢答开始”，同时将控制开关拨到“开始”位置，扬声器发出声响提示，抢答器处于工作状态，定时器倒计时；当定时时间到，却没有选手作答，系统报警，并封锁输入电路，禁止选手超时后抢答。
当选手在定时时间内按动抢答键时，抢答器要完成以下四项工作：1）优先编码电路立即分辨出抢答者的编号，并由锁存器进行锁存，然后由译码显示电路显示编号。
2）扬声器发出短暂声响，提醒节目主持人注意。
3）控制电路要对输入编码电路进行封锁，避免其他选手再次抢答。
4）控制电路要使定时器停止工作，时间显示器上显示剩余的抢答时间，并保持到主持人将系统清零为止。
第四章单元电路设计、参数计算、器件选择4.1抢答电路：接通电源后，主持人按下开关，选手开始抢答，采用优先编码器74LS148编码，74LS279锁存编号，数码管显示选手编号。
该电路抢答按钮由多个开关构成，每一选手与一开关对应（开关S0,S1,……S7的代号分别是0，1……7，即抢答者的编号）。
当某一开关按下时，触发锁存胡电路被触发，在输出端产生相应的输出电平信息。
同时为了防止随后其他开关触发而产生紊乱，让最先产生的输出电平返回将触发锁存器的电路锁定。
工作过程：开关S置于"清除"端时，RS触发器的R、S端均为0，4个触发器输出置0，使74LS148的优先编码工作标志端（图中5号端）＝0，使之处于工作状态。
当开关S置于"开始"时，抢答器处于等待工作状态，当有选手将抢答按键按下时（如按下S5），74LS148的输出经RS锁存后，CTR=1，RBO(图中4端) =1，七段显示电路74LS48处于工作状态，4Q3Q2Q=101，经译码显示为“5”。
此外，CTR＝1，使74LS148 优先编码工作标志端（图中5号端）＝1，处于禁止状态，封锁其他按键的输入。
当按键松开即按下时，74LS148的此时由于仍为CTR＝1，使优先编码工作标志端为1，所以74LS148仍处于禁止状态，确保不会出二次按键时输入信号，保证了抢答者的优先性。
如有再次抢答需由主持人将S开关重新置“清除”然后才可能进行。
4.2 定时电路：由74LS192计数器数字预置端设置倒计时时间，当主持人开关按下后，计数器开始减法运算，74LS48译码器译码，数码显示管倒计时。
计数器的时钟脉冲由秒脉冲电路提供。
当有人抢答时，74LS192停止计数，数码管显示此时的倒计时时间；如果没有人抢答，且倒计时时间到时，输出低电平到时序控制电路，控制报警电路报警，同时以后选手抢答无效。
4.3报警电路：由555定时器和三极管构成，555构成多谢振荡器，振荡频率：其输出信号经三极管推动扬声器。
PR为控制信号，当PR高电平时，多谐振荡器工作，反之，电路停振。
4.4时序逻辑电路第五章实验、调试及测试结果与分析在确定电路，领好元件后，先连接主体部分电路，按照所画电路连接路，因领取的开关为拨动开关，领取的导线不够，于是没有用开关，直接用导线作为开关，当选手抢答时，只需接通选手跟地。
主体部分电路连接好后，模拟抢答，与要求一致。
然后再连接扩展电路，因领取的显示管为七段共阳极显示管，与电路所示的共阴极引脚不同，所以直接用了实验板上的显示器。
设计报警电路时，扬声器发不出声音，而不接555时，直接接函数信号发生器，用双踪示波器使两端电压、频率一致时，扬声器可以发声，于是把555拆了。
在接三极管时，用数字万用表检查三极管三端电压时，发现与理论值不一致，于是没用领取的三极管，直接用了电板上已有的。
采用74LS121产生秒脉冲时，发现产生的脉冲频率不是1秒，调节电阻及电容大小，产生的脉冲仍不理想，于是直接用了电板上的秒脉冲。
在整个电路中，接正5伏及接地端导线插得太高，导致电路不稳定，检测时要用手按住导线。
在调试过程中主要用到了数字万用表、示波器，函数信号发生器。
连接完所有导线后，检测电路无误后，接通电源，实验要求的各项功能均能做到。
第六章实验总结通过这次八路抢答器的设计，我不仅学会了如何做一个简单的多路智力抢答器，更加强了动手能力，也让我对一些不太熟的器材更加了解，还让我掌握了以往许多掌握的不太牢的知识，感觉学到了很多东西。
理论跟实际操作是有差距的，在实验中要围绕理论知识，根据实际操作，不断完善实验。
两周的课程设计，留给我印象最深的是要设计一个成功的电路，必须要有耐性和坚持下去的毅力。
在这次过程中，我深刻的体会到“兄弟同心，其力断金”的重要性。
团队精神是相当重要的，在团队合作中，要善于取他人之所长，不自己之所短。
与搭档的合作，让我觉得实验并不枯燥，在他身上也让我学到了遇到问题要勇于思考，善于思考，努力发现问题并能及时解决它。
实验需要反复实践，其过程很可能相当的烦琐，有时花很长时间检查电路故障，分析原因，那时心中就有点灰心，有时还特别想放弃，此时更需要静下心来，更仔细的查找原因。
