工程塑料在线简述赛璐珞尼龙66性能表
尼龙66的主要牌号与性能

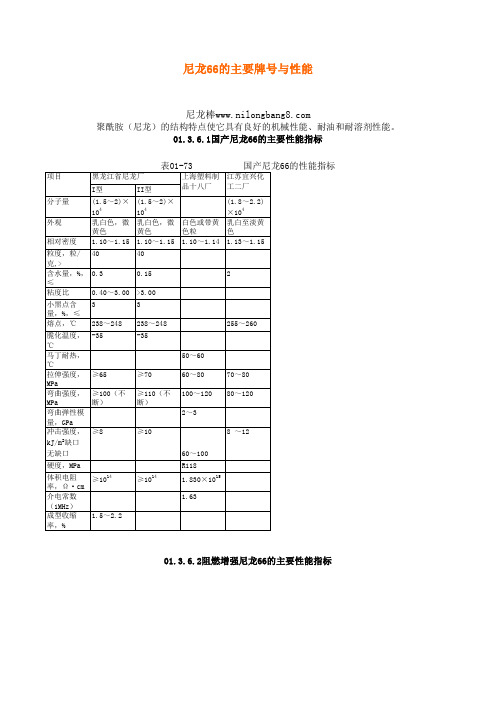

尼龙66的主要牌号与性能01.3.6.1国产尼龙66的主要性能指标国内生产尼龙66的厂家有：黑龙江省尼龙厂、上海塑料制品十八厂、辽阳化纤工业总公司、太原合成纤维厂、神马集团、浙江衢州化工厂、宜兴太湖尼龙厂、江苏海安化工厂。
其产品主要用制造各种机械、汽车、化工、电子电气装置的零部件，特别适合用于高强度或耐磨部件，如各种齿轮、滑轮、辊轴、轴承、泵体中叶轮、风箱叶片、高压密封圈、阀座、垫片、衬套、各种壳体、工具手柄、支撑架、电缆包层、汽车灯罩等。
在电子仪器设备、继电器等电气设备中制造零件、电梯导轨、建筑装饰扶手等。
在医疗器械、体育用品和日用品上也有广泛应用，如棒球棒、滑雪板等。
也可制成薄膜后与铝箔等形成复合膜用于食品包装，如软包装饮料、罐头等。
表01-73列出了几家企业的尼龙66产品指标。
表01-73 国产尼龙66的性能指标01.3.6.2阻燃增强尼龙66的主要性能指标目前，国内尚有许多厂家从事改性尼龙66树脂的生产。
生产阻燃尼龙66和阻燃增强尼龙66的主要厂家有：黑龙江省尼龙厂、黑龙江省化工研究所、上海赛璐珞厂、广州莲花山工程塑料厂、江阴市永建化工有限公司等。
阻燃尼龙66主要用于低压电器、机床电器、广播电视工业中，制造各种阻燃零件如调压器开关、仪器仪表外壳和电子电气连接器等；生产玻纤增强尼龙66的主要厂家有：黑龙江省尼龙厂、上海德胜塑料厂、广州莲花山工程塑料厂、苏州塑料一厂等。
产品主要应用于低压电器工业，如交流接触器底座、线圈骨架、行程开关等各种要求耐火性能的介电零件中。
黑龙江省化学研究所还生产防老化尼龙。
其主要指标列于表01-74中。
表01-74 国产改性尼龙66树脂的主要性能指标01.3.6.3杜邦公司系列尼龙66产品的基本性能指标杜邦公司是主要的尼龙66生产厂家之一，其产品型号齐全，覆盖面广，满足各行各业对尼龙66树脂的不同性能要求，见表01-75。
Nylon66
NYLON-66基本資料英文全名：NYLON-66中文名稱：尼龍66顏色：乳白色透明特性：1.機械性佳但不易加工。
2.對於烴類具有特別良好之抗性。
3.在低溫和滴溼度狀態下為相當良好之絕緣體。
機械特性降服點抗拉應力：80MPa斷裂伸長率：80～100%拉身模數：3000MPa衝擊強度（乾燥）：1.3熱物性質熱膨脹係數：10×10^-5cm-cm℃^-1熔點：250℃成形加工性黏度表現：黏度隨剪切速率增加而減少。
比重：1.14機械加工性：不易用途說明機械方面：齒輪、凸輪、軸承、軸襯及閥座。
日用品方面：直徑小於0.0035in粗細毛刷。
其他方面：釣魚之釣線。
NYLON-66加工問題處理方法成型品的黏膜1.增加脫模黏度。
2.整成型時間（降低模具溫度、延長冷卻時間、降低射出壓力、減短保壓時間等）。
收縮翹曲1.設計多點的料門。
2.模具溫度均一。
3.調整成型條件(提高樹指溫度、模具溫度、降低射出壓力)。
4.脫模頂出力要平均。
色班1.顏料要充分混合(通過押出機等)。
2.料門變化，色班位置也會變化。
3.改變顏料的配色。
熱處理條件成型品常有應力殘留的問題，是因為射出時的配向級等卻過程時的收縮不均一，必須要經過適當的熱處理(annealing)；主要技術是退火處理，即將產品放置在較熱變形溫度低10~15℃的環境下放置3~5小時，並控制退火爐內溫度的平均分佈。
NYLON66流變性質暨熱物性質一、流變性質黏度(viscosity)是一種流對流體所產生抵抗的指標。
在牛頓黏度定律中，黏度的定義為:對牛頓流體而言(例如:水)，黏度為一常數。
然而，對高分子熔液來說，黏度卻隨其分子受到剪應變率的增加而減少，此種現象，稱為高分子的「剪稀薄特性(Shear Thinning)」。
為何高分子黏度會隨剪應變率的增加而減少？這是由於高分子在不受外力的作用下，分子鏈以隨機(random)方式纏在一起，此時高分子對流動的抵抗較大，同時高分子也會呈現較大的黏度。
尼龙棒知识尼龙密度
表01-74
国产改性尼龙66树脂的主要性能指标
指标 熔点，℃
阻燃尼龙66 阻燃增强尼 防老化尼龙 玻纤增强尼
龙66
66
龙66
245～250 247～250 250～260
相对密度 1.42～1.45 1.5
1.10～1.15 1.39
吸水率，% <0.5
≤1.0
拉伸强度， MPa 弯曲强度， MPa 缺口冲击强 度，kJ/m2
尼龙66的主要牌号与性能
尼龙棒 聚酰胺（尼龙）的结构特点使它具有良好的机械性能、耐油和耐溶剂性能。 尼龙类工程塑料外观上都呈现为01角.3质.6、.1韧国性产、尼表龙层6光6的亮主、要白性色能（指或标乳白色）或微黄色、透明或半透
表01-73
国产尼龙66的性能指标
105
125
285
89
117
203
103
213 106
表01-77
屈服
屈服
应力
应变
测试条件 50mm/min
标准ISO 527-1/2
单位
MPa
%
101L,DAM 83
4.5
50%RH
53
25
101F,DAM 83
4.4
50%RH
53
25
103HSL,DAM 85
4.4
50%RH
53
25
103FHS,DAM 85
杰出的耐冲 击性
Zytel122L 抗水解增润
PA66
ZytelEFE807 增韧PA66挤
3
出级
ZytelFN714 PA66尼龙合
金
ZytelFN718 PA66尼龙合
尼龙66介绍
4.其他行业
利用PA66耐蠕变特性和耐溶剂性，可以制造一系列的 日用品，如以非增韧的尼龙66注塑成的气体打火机和气雾 剂喷嘴、太阳镜片、梳子、纽扣等。
增韧的尼龙66用于制造冰鞋、滑雪板零件、网球拍线 套、帆板连接器等耐寒耐磨产品。玻纤增强增韧尼龙66用 于自行车轮、刀柄和枪托的生产中。
在家具行业中，也经常采用尼龙66制造的连接件、装饰 品、抽屉滑轮、滑轨等。
● 1939年10月24日，杜邦在总部所在地公开销售
尼龙丝长袜时引起轰动，被视为珍奇之物争相抢购， 混乱的局面迫使治安机关出动警察来维持秩序。
从第二次世界大战爆发直到1945年: ●尼龙工业被转向军工产品。
●最初十年间产量增加25倍，1964年占合成纤维的 一半以上。
●至今聚酰胺纤维的产量虽说总产量已不如聚酯纤维 多，但仍是三大合成纤维之一。
3.机械设备
列车客车的门把手、货车的制动器接合盘等可用 PA66制作。其它如绝缘垫圈、挡板座、船舶上的涡轮、 螺旋桨轴、螺旋推进器、滑动轴承等也可以用PA66制 作。
高抗冲击性尼龙66还可制作管钳、塑料模具、无 线电控制车身等。未增强级尼龙66通常用于制造低蠕 变、无腐蚀的螺母、螺栓、螺钉、喷嘴等；增强级尼 龙66用于生产链条、传送带、扇叶、齿轮、叶轮和脚 手架固定脚扣等。
尼龙66ቤተ መጻሕፍቲ ባይዱ聚合
*己二酸、己二胺缩聚反应 尼龙-66。 *工业上为了己二酸和己二胺以等摩尔。
反应式如下：
OOH+nH2N(CH2)6NH2 →HO-[OC(CH2)4COHN(CH2)6NH]n-H+(2n-1)H2O
尼龙66发展史
●1930年，卡罗瑟斯用乙二醇和癸二酸缩合制取
聚酯
● 1935年初，卡罗瑟斯用戊二胺和癸二酸合成聚
碳纳米管 尼龙 66 母粒物性数据表
碳纳米管/尼龙66母粒物性数据表CNano Technology CP110-15为导电性尼龙66母粒，含有15% FloTube TM 9000碳纳米管。
在聚合物基体中碳纳米管分散形成良好的导电网络，从而使复合材料具有优异的导电性能，甚至当碳纳米管含量低至1~2%时，便可满足应用需要。
与传统的导电添加物炭黑和碳纤维相比，低添加量使得碳纳米管复合材料具有无法比拟的优点。
尼龙66母粒为通用产品，碳纳米管已预分散在树脂基体中，客户可以很容易将母粒稀释到目标含量以达到理想性能。
主要特性：•表面和体相电阻率均一•表面光滑•颗粒度小，不易剥落•良好的刚度和韧性物性说明（碳纳米管含量稀释到3%）基本性能测试方法数据单位测试数据相对密度 23/23°C ASTM D792 1.15收缩率ASTM D955 % 1.4-1.7熔融指数 (275°C /0.325kg) ASTM D1238 g/10min 0.9机械性能断裂强度ASTM D638 MPa 78断裂伸长率ASTM D638 % 3拉伸模量ASTM D638 MPa 3194弯曲强度ASTM D790 MPa 150弯曲模量ASTM D790 MPa 3681Izod缺口冲击强度ASTM D256 J/m 61电学性能体积电阻率ASTM D257 Ω.cm 103-104表面电阻率ASTM D257 Ω/sq 108-1010CNano Technology Ltd北京天奈科技有限公司建议注塑条件•注塑压力: 50-100 bar•熔体温度: 240-280°C•注射速率: 50-320 mL/sec•模具温度: 100-120°C•背压: 10 bar文件中提供的数据仅为一般通用信息，为目前我方所了解掌握的资料。
由于该产品适用及应用的范围多而广，有些甚至超出我方掌控，因此，即便我方没有考察到实际应用中的全部必要信息，我方也不负任何责任。
PA66物性数据
PA66物性数据PA66（聚酰胺66）是一种高性能的工程塑料，具有优异的物理和化学性质。
以下是PA66的物性数据，包括密度、熔点、热膨胀系数、机械性能等方面的信息。
1. 密度：PA66的密度通常在1.13-1.15 g/cm³之间，具体数值取决于材料的配方和加工工艺。
2. 熔点：PA66的熔点约为250-260°C，这使得它具有良好的耐高温性能。
3. 热膨胀系数：PA66的热膨胀系数约为5-6×10^-5/°C，这意味着它在温度变化时的尺寸变化相对较小。
4. 机械性能：PA66具有优异的机械性能，具体数值如下：- 抗拉强度：通常在60-80 MPa之间。
- 弯曲强度：通常在80-120 MPa之间。
- 压缩强度：通常在100-150 MPa之间。
- 弹性模量：通常在2000-3000 MPa之间。
- 冲击强度：通常在50-100 kJ/m²之间。
5. 热性能：PA66具有良好的耐高温性能，可以在较高的温度下使用。
其热变形温度通常在200-220°C之间。
6. 耐化学性：PA66对许多化学物质具有良好的耐腐蚀性能，包括酸、碱和溶剂。
然而，它对强酸和强碱可能会有一定的腐蚀作用。
7. 电气性能：PA66具有良好的绝缘性能和耐电弧性能，适合于电气和电子领域的应用。
8. 吸水性：PA66具有一定的吸水性，长期浸泡在水中可能会导致尺寸变化和力学性能下降。
因此，在湿度环境下使用时需要注意。
9. 燃烧性能：PA66具有良好的阻燃性能，不易燃烧，并且满足UL94 V-2级别的阻燃要求。
总结：PA66是一种高性能的工程塑料，具有优异的物理和化学性质。
它的物性数据包括密度、熔点、热膨胀系数、机械性能等方面的信息。
PA66具有良好的耐高温性能、优异的机械性能和耐化学性，适合于各种领域的应用。
然而，它对水的吸收和长期浸泡可能会影响其性能，需要在湿度环境下使用时注意。
PA66物性数据
PA66物性数据PA66是聚酰胺66（Polyamide 66）的简称，是一种重要的工程塑料。
它具有优异的物理性能和化学性能，广泛应用于汽车、电子、纺织、电器等领域。
为了更好地了解PA66的物性数据，以下是一些常见的PA66物性数据及其标准格式：1. 密度（Density）：- 数值：1.14 g/cm³- 测试标准：ISO 11832. 熔点（Melting Point）：- 数值：260-265°C- 测试标准：ISO 113573. 玻璃化转变温度（Glass Transition Temperature）：- 数值：50-60°C- 测试标准：ISO 113574. 热膨胀系数（Thermal Expansion Coefficient）：- 数值：80-90 x 10⁻⁶/°C- 测试标准：ISO 113595. 抗张强度（Tensile Strength）：- 数值：80-100 MPa- 测试标准：ISO 5276. 弯曲强度（Flexural Strength）：- 数值：100-120 MPa- 测试标准：ISO 1787. 冲击强度（Impact Strength）：- 数值：80-100 kJ/m²- 测试标准：ISO 1798. 硬度（Hardness）：- 数值：85-95 Shore D- 测试标准：ISO 8689. 热导率（Thermal Conductivity）： - 数值：0.25-0.3 W/m·K- 测试标准：ISO 2202210. 电绝缘性（Electrical Insulation）： - 数值：10¹⁴-10¹⁵ Ω·cm- 测试标准：ASTM D25711. 燃烧性能（Flammability）：- UL 94等级：V-2- 测试标准：UL 94以上是一些常见的PA66物性数据及其标准格式。
尼龙密度
Zytel114BK9 抗冲改性
7
PA66
Zytel408 增韧PA66
具优越的韧 性和成型性
杜邦公司Zytel®
Zytel450 增韧PA66
Zytel490 增韧PA66
超韧级
ZytelST801 超韧PA66 特制品
杰出的耐冲 击性
Zytel122L 抗水解增润
PA66
ZytelEFE807 增韧PA66挤
5
50%RH
52
27
20000
74
60
12
15000
80
58
9.5
8600
Байду номын сангаас
50
60
6300
60
45
5000
30
25
3.5
2700
40
25
6.5
5100
75
85
14
3400
75
90
19
3900
50
65
3
1800
NB
65
8
9200
55
70
9
6500
62
61
12
50
3000
NB
NB
5.6
>50
1200
NB
Zytel80G14 14%GF，增韧
PA66
Zytel80G25 25%GF，增韧
PA66
Zytel70G33H 35%GF，热稳
S1R
定性增韧
PA66
阻燃级
ZytelFR7200 未增强
V0F
PA66/6共聚
不同拉伸速度下尼龙66材料的性能研究
不同拉伸速度下尼龙66 材料的性能研究楼莉丹，张素秋，王彩梅，刘鹏鹏，秦高峰( 泛亚汽车技术中心有限公司，上海200120)摘要：研究不同拉伸速度对两种尼龙(PA) 材料(纯P A66 和增韧P A66) 拉伸性能的影响，并通过扫描电子显微镜(SEM) 研究不同速度下PA 材料的断口形貌。
结果表明，无论增韧与否，随着拉伸速度的减小，拉伸强度下降，断裂伸长率增加。
当拉伸速度足够小时，纯PA66 由脆性断裂转变为韧性断裂。
从SEM 结果可以看出，两种PA 材料拉伸断口的平坦区面积均随着拉伸速度下降而增加。
由于增韧PA66 的两相结构，两种PA 材料拉伸断口形貌存在显著差异。
关键字：尼龙66 ；增韧；拉伸速度；拉伸性能；断口形貌中图分类号：TQ326 .9文献标识码：A文章编号：1001-3539(2014)09-0085-05Study of Properties for Nylon 66 Material under Different T ensile SpeedsLou Lidan，Zhang Suqiu，Wang Caimei，Liu Pengpeng，Qin Gaofeng(Pan Asia Technical Automotive Center Co. Ltd.，Shanghai 200120, China)Abstract ：The tensile propert ies of nylon materials(pure PA66 and toughening PA66) under different tensile speeds (0.001~500 mm／min) were researched. Scanning electron microscopy(SEM) was used to study the fracture morphology of the nylon materials under different speeds. The results show that，the tensile strength of the two nylon materials decreases respectively with tensile speed decreases，and elongation at break increases. When the tensile speed is small enough，the brittle-tough transition of pure PA66 appears. From SEM images，the tensile fracture flat area of both pure PA66 and toughening PA66 increase with tensile speed decreases. Due to two-phase structure of toughening PA66，different fracture surfaces are obtained of the two types PA66 materials.Keywords ：nylon 66 ；toughening ；tensile speed ；tensile property ；fracture morphology目前汽车行业的首要课题就是节油[1–2]，因而在汽车上以塑代钢的新应用将愈加广泛，尼龙(PA)66 材料是其中最重要的一种，其用量已接近车用塑料用量的10%[3]。
尼龙PA66性能概述
尼龍PA66性能概述物化性能PA66，聚酰胺66或尼龙66。
PA66在聚酰胺材料中有较高的熔点。
它是一种半晶体-晶体材料。
PA66在较高温度也能保持较强的强度和刚度。
PA66在成型后仍然具有吸湿性，其程度主要取决于材料的组成、壁厚以及环境条件。
在产品设计时，一定要考虑吸湿性对几何稳定性的影响。
为了提高PA66的机械特性，经常加入各种各样的改性剂。
玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。
PA66的粘性较低，因此流动性很好(但不如PA6)。
这个性质可以用来加工很薄的元件。
它的粘度对温度变化很敏感。
PA66的收缩率在1%~2%之间，加入玻璃纤维添加剂可以将收缩率降低到0.2%~1%。
收缩率在流程方向和与流程方向相垂直方向上的相异是较大的。
PA66对许多溶剂具有抗溶性，但对酸和其它一些氯化剂的抵抗力较弱。
注塑工艺干燥处理：如果加工前材料是密封的，那么就没有必要干燥。
然而，如果储存容器被打开，那么建议在85C的热空气中干燥处理。
如果湿度大于0.2%，还需要进行105C，12小时的真空干燥。
熔化温度：260~290C。
对玻璃添加剂的产品为275~280C。
熔化温度应避免高于300C。
模具温度：建议80C。
模具温度将影响结晶度，而结晶度将影响产品的物理特性。
对于薄壁塑件，如果使用低于40C的模具温度，则塑件的结晶度将随着时间而变化，为了保持塑件的几何稳定性，需要进行退火处理。
注射压力：通常在750~1250bar，取决于材料和产品设计。
注射速度：高速(对于增强型材料应稍低一些)。
流道和浇口:由于PA66的凝固时间很短，因此浇口的位置非常重要。
浇口孔径不要小于0.5*t(这里t为塑件厚度)。
如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。
如果用潜入式浇口，浇口的最小直径应当是0.75mm。
典型用途PA66更广泛应用于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度要求的产品。
