甲方工程师如何审图
图纸审查流程
图纸审查流程图纸审查是建筑工程中非常重要的一环，它是确保建筑工程质量和安全的重要手段。
图纸审查流程是指在建筑工程设计过程中，对设计图纸进行逐项审核、评审和批准的一系列程序和规定。
下面将从图纸审查的意义、流程和注意事项三个方面来详细介绍图纸审查流程。
一、图纸审查的意义。
1.确保工程质量和安全。
图纸审查是为了确保建筑工程的质量和安全，通过对设计图纸进行审查，可以及时发现和纠正设计中存在的问题和缺陷，从而避免在施工和使用过程中出现安全隐患和质量问题。
2.节约成本和时间。
通过图纸审查，可以及时发现设计中存在的问题，避免在施工过程中因设计不合理而需要进行修改和调整，从而节约施工成本和时间。
3.规范施工行为。
图纸审查可以规范设计人员的设计行为，保证设计的合理性和科学性，使施工过程更加顺利和高效。
二、图纸审查流程。
1.提交图纸。
建筑设计单位将设计图纸和相关资料提交给建设单位或审图单位。
2.初审。
建设单位或审图单位对提交的设计图纸进行初步审查，主要是检查图纸是否齐全、规范、符合相关法规和标准要求。
3.技术审查。
审图单位组织专业技术人员对设计图纸进行技术审查，包括结构、给排水、电气、暖通等专业的审查。
4.专家评审。
对于重要、复杂的工程，可以组织专家进行评审，听取专家意见，对设计方案进行讨论和修改。
5.审定。
经过审查和评审合格后，审图单位对设计图纸进行审定，并签发审定意见。
6.归档。
审定后的设计图纸归档保存，作为施工的依据。
三、图纸审查的注意事项。
1.严格按照规定程序进行。
图纸审查应严格按照相关规定的程序和要求进行，确保每个环节都得到落实。
2.注重细节。
在审查过程中，要注重细节，对设计图纸中的每一个细节都要进行仔细的审查和评估，确保设计的完整性和合理性。
3.及时反馈意见。
审查人员应及时向设计单位反馈审查意见，使设计单位能够及时进行修改和完善。
4.保持客观公正。
审查人员应保持客观公正的态度，不受任何外部因素的影响，对设计图纸进行公正的评审。
施工图审图流程
施工图审图流程施工图审图是指对建筑施工图进行审核的过程，其目的是确保施工图的合理性、准确性和可执行性，以保障工程的顺利进行。
施工图审图的流程一般包括以下几个步骤：1. 提交施工图：建筑设计单位根据设计方案完成施工图纸，并将其提交给施工单位。
施工单位收到施工图后，需要对其进行初步审核，检查图纸的完整性和是否符合规范要求。
2. 编制审图报告：施工单位针对审核结果编制审图报告，报告内容包括对施工图存在的问题点进行详细描述，以及提出相应的整改措施和建议。
3. 内部审核：施工单位组织内部专业人员对施工图进行详细的专业审核，例如建筑、结构、电气、给排水等专业工程师进行相应的审核，确保施工图符合国家相关法规和技术标准。
4. 对内修改：根据内部审核的结果，对施工图进行修改和完善，确保各个专业的要求得到满足。
施工单位应该对内部审核中发现的问题进行及时整改，并将整改情况记录在审图报告中。
5. 外部审核：完成内部审核后，施工单位将施工图和审图报告提交给建设主管部门或相关审批机构进行外部审核。
外部审核主要是对施工图的法规合规性进行审查，以确保施工图符合法律法规和规范要求。
6. 问题整改：如果施工图在外部审核中被发现存在问题，施工单位应按要求对问题进行整改，并将整改情况记录在审图报告中。
整改完成后，将整改后的施工图和报告重新提交给审批机构进行复核。
7. 审图结果复核：审批机构在收到整改后的施工图和报告后，将进行复核，确保整改情况符合要求。
如果通过复核，将签发审图意见；如果未通过，施工单位需重新整改并重新提交。
8. 审图意见：审批机构根据审核结果给予相应的审图意见，包括合格、有条件通过、不合格等。
如果是有条件通过或不合格，施工单位需根据审图意见进行修改，修改后重新提交进行复核。
9. 施工许可证办理：根据审图意见的要求，施工单位完成相应的修改后，将修改后的施工图和审图意见提交给主管部门办理施工许可证。
主管部门根据审图意见决定是否发放施工许可证。
施工图纸审图要点(精全)
建筑施工图纸审图方法和要点（精全）在建筑工程施工之前，需熟悉图纸、审图,再进行图纸会审工作。
识图、审图的程序大致是，先熟悉拟建工程的功能，再熟悉、审查工程平面尺寸，熟悉、审查工程立面尺寸，检查施工图中容易出错的部位有无出错，检查有无改进的地方.建筑工程施工图会审是各参建单位（建设单位、监理单位、施工单位及材料、设备供货单位）在收到有效的施工图设计文件后，在设计交底之前各单位全面细致地熟悉图纸，审查出施工图中存在的问题并提交处理的一项重要活动.通过施工图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点、难点，找出需要解决的技术难题和拟定解决方案,从而将因设计缺陷而存在的问题消灭在施工之前.因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度.只要认真做好了这项工作，图纸中存在的问题一般都可以在图纸会审时被发现和尽早得到处理，通过施工图纸会审可以提高施工质量、节约施工成本、缩短施工工期,从而提高效益。
因此，施工图纸会审是工程施工前的一项必不可少的重要工作.现以单位工程土建施工图为侧重点,结合本人的审图与施工经验，论述施工图会审工作的思路和重点审查内容：一、单位工程建筑图、结构图与建筑总平面图一致性的审查主要审查建筑总平面图中单位工程的控制轴线点座标值、标高、平面定位尺寸等是否与该单位工程工程的建筑、结构施工图上标注相一致。
总体规划设计和单位工程设计有时由于勘测上的误差使设计图纸与实地定位后有差异，从而导致单位工程放线定位困难或放线定位施工后却与总体规划图布置不符，这将造成返工或被迫改变规划，影响整体布局效果。
处理方法是，经现场踏勘，初步定位后看实地状况是否与总平面图上规划设计的布局相符。
另外,还应注意其它专业总平面图上的设计是否与建筑规划总平面图相协调，给、排水，强、弱电等专业总图上的接入口是否与单位工程上设计的入口相衔接。
二、单位工程建筑施工图的审查单位工程建筑施工图审查主要从以下五个方面进行：1、审查各层平面图在同一轴线标注是否对应。
工程审图制度
工程审图制度一、目的和范围工程审图制度的目的在于通过专业审查，确保工程设计文件的准确性、合理性和可行性，防止设计错误和缺陷进入施工阶段，减少工程变更，提高工程质量和效率。
本制度适用于所有新建、改建、扩建的建筑工程和基础设施项目。
二、审图原则1. 合规性原则：审查工作必须依据国家及地方的相关法律法规、标准规范进行。
2. 安全性原则：确保工程设计满足结构安全、防火防灾、环境保护等安全要求。
3. 经济性原则：审查过程中应考虑设计的经济效益，避免不必要的浪费。
4. 可操作性原则：设计方案应具备可实施性，确保施工阶段的顺利进行。
三、审图流程1. 提交设计文件：设计单位应在规定时间内提交完整的设计文件供审查。
2. 初步审查：审图机构对设计文件进行初步审查，提出修改意见或补充要求。
3. 修改与回复：设计单位根据审查意见进行修改，并提交修改后的设计方案。
4. 详细审查：审图机构对修改后的设计文件进行详细审查，确保无遗漏。
5. 审查报告：审图机构出具审查报告，明确是否通过审查及必要的后续措施。
6. 批准与备案：审查通过后，相关文件需得到建设单位的批准，并进行备案登记。
四、责任与义务1. 设计单位负责提供准确、完整的设计文件，并根据审查意见进行修改。
2. 审图机构负责按照专业标准进行审查，及时提出意见和建议。
3. 建设单位负责协调设计单位和审图机构的工作，确保审查流程的顺利进行。
五、质量控制1. 审图人员应具备相应的专业资格和经验，确保审查工作的专业性和准确性。
2. 审图机构应建立和完善内部质量管理体系，定期对审图质量进行检查和评估。
3. 对于重大或复杂的工程项目，应组织专家评审会，提高审查的权威性和科学性。
六、监督与管理1. 建设行政主管部门应对审图机构的审查工作进行监督和管理，确保其独立性和公正性。
2. 对于违反审查规定的行为，应依法进行处理，维护工程建设市场的正常秩序。
七、结语。
审查图纸是做为甲方水电工程师的基本功

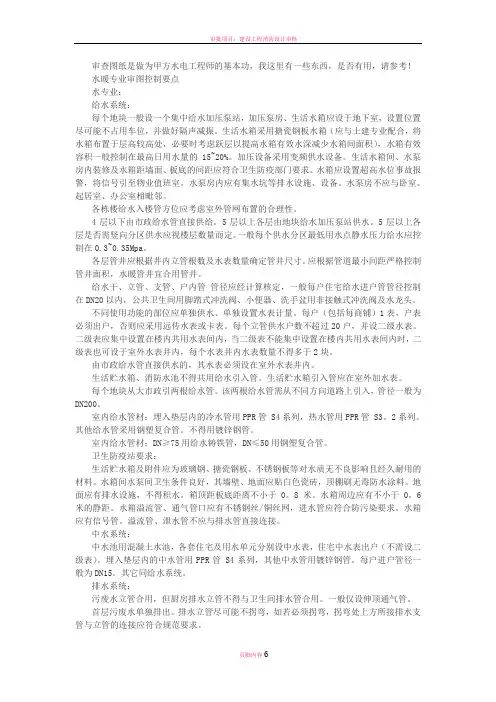

审查图纸是做为甲方水电工程师的基本功，我这里有一些东西，是否有用，请参考！水暖专业审图控制要点水专业：给水系统：每个地块一般设一个集中给水加压泵站，加压泵房、生活水箱应设于地下室，设置位置尽可能不占用车位，并做好隔声减振。
生活水箱采用搪瓷钢板水箱（应与土建专业配合，将水箱布置于层高较高处，必要时考虑跃层以提高水箱有效水深减少水箱间面积），水箱有效容积一般控制在最高日用水量的15~20%。
加压设备采用变频供水设备。
生活水箱间、水泵房内装修及水箱距墙面、板底的间距应符合卫生防疫部门要求。
水箱应设置超高水位事故报警，将信号引至物业值班室。
水泵房内应有集水坑等排水设施、设备。
水泵房不应与卧室、起居室、办公室相毗邻。
各栋楼给水入楼管方位应考虑室外管网布置的合理性。
4层以下由市政给水管直接供给。
5层以上各层由地块给水加压泵站供水。
5层以上各层是否需竖向分区供水应视楼层数量而定。
一般每个供水分区最低用水点静水压力给水应控制在0.3~0.35Mpa。
各层管井应根据井内立管根数及水表数量确定管井尺寸。
应根据管道最小间距严格控制管井面积，水暖管井宜合用管井。
给水干、立管、支管、户内管管径应经计算核定，一般每户住宅给水进户管管径控制在DN20以内，公共卫生间用脚踏式冲洗阀、小便器、洗手盆用非接触式冲洗阀及水龙头。
不同使用功能的部位应单独供水、单独设置水表计量。
每户（包括每商铺）1表，户表必须出户，否则应采用远传水表或卡表。
每个立管供水户数不超过20户，并设二级水表。
二级表应集中设置在楼内共用水表间内，当二级表不能集中设置在楼内共用水表间内时，二级表也可设于室外水表井内，每个水表井内水表数量不得多于2块。
由市政给水管直接供水的，其水表必须设在室外水表井内。
生活贮水箱、消防水池不得共用给水引入管。
生活贮水箱引入管应在室外加水表。
每个地块从大市政引两根给水管。
该两根给水管需从不同方向道路上引入，管径一般为DN200。
室内给水管材：埋入垫层内的冷水管用PPR管 S4系列，热水管用PPR管 S3。
教你如何审图
坡度方向到管道的最末端时，高差很大，会因此影响整体装修高度。
9). 土建图
中轴线、墙中线、柱中线、梁中线等是否与水电图统一。电气配管、水卫预留洞
等必须注意这些尺寸。
第二节 . 熟悉审查工程平面尺寸（第三步）
建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸
是轴线间尺寸，第三道尺寸是总尺寸检查第一道尺寸相加之和是否等于第二道尺
6). 消防控制室的门应向疏散方向开启，并应在入口处设置明显的标志，而土建设
计中要看门的开启方向是否达到上述要求。 7). 泵房预埋件土建图是否与水卫图中
的尺寸、位置一致。 8). 管道的布置是否影响装修效果 . 如：排水管道，当横管
很长时，由于总管与主管之间规范要求有一定的高差，再加上管道坡度，沿管道
第二章 . 图纸的统一性审查
第一节 . 建筑图与结构图的统一的审查（第二步）
由于建筑图与结构图通常是由不同设计师设计，这往往造成建筑图与结构图 之间不一致。主要审查： 1. 建筑图与结构图之间墙、柱、梁轴线位置、标注是否 相互吻合，有无错位和矛盾。
如： 1). 独立的框架柱、剪力墙、构造柱位置、数量是否相互对应； 2). 门窗 洞开口位置、尺寸是否相互对应； 3). 轴线尺寸与细部尺寸是否相互一致； 4). 建 筑平面图上应有梁的在结构图上是否有遗漏； 5). 墙、柱、梁、板的结构标高是否 与建筑标高统一； 6). 结构梁的位置、 宽度是否与上部墙体位置、 墙体厚度相统一； 7). 楼梯结构图是否与楼梯建筑平面图、剖面图相符。 8). 特别注意地下车库、地 下室、楼面转换层的梁截面尺寸及标高是否达到规范的规定，是否能满足建筑上
面，检查施工图的基础大样图中钢筋是否画错
第五节 . 审查原施工图有无可改进的地方（第六步）
甲方工程师审图的重点
甲方工程师审图的重点
1．施工图纸深度是否符合标准要求及满足施工需要
2．施工图纸中所选定的建筑材料、设备是否有禁止使用的，材料、设备是否符合甲方的要求
3．是否节能要求，现在竣工验收中的节能强制性条文特别多，而且必须符合规范要求，否则验收与备案不了。
4．室内外工程消防设计要求，消防也有很多强制性规范，这些是一定要满足的，如果不遵守这些安全规定，即便是几十年过去了，如果发生事故，相关单位与个人的责任是仍要追究的。
5．规划要求，建设是要受规划限制的，如退红线、总建筑面积、绿化率都是不能违约的，满足规划要求是销售的前提条件。
6．现场的地坪标高、室内外标高是否一致，高差是否满足要求
7．混凝土、钢筋、砂浆、消防设备、防火门、铝合金门窗等一些大宗用料是否满足了设计任务书的要求，有利于节省成本，有能满足有关部门的规定。
8．集水坑、排水沟，这是比较容易出错的地方。
要考虑位置、标高、排水，设计了水泵电源和信号线路？
9．停车场的出入口的设计，位置、坡度、净空高度、弯道内径、排水沟、保安亭空间、电源等
10．管线与市政的接驳，包括位置、标高、用量、相互避让、计量表的位置等。
11．管道、线路相互之间的避让，施工可能性、与墙梁柱的冲突
12．电梯间、电梯井，包括净尺寸、与电梯型号的相符性、主要的预留预埋件的位置、尺寸等
13．门窗，包括卷门，门洞尺寸、做法，按钮、开启方向等
14．高低压配电室、重要设备机房
15．卫生间
管道走向
16．管井、电井、风井等小而集中的地方17．空调位，空调预留孔、电源、排水管、散热等。
甲方工程师是如何审查施工图纸的？
【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！
甲方工程师是如何审查施工图纸的？
PART 1：施工图看图要点
一、甲方工程师看图的重点是什么？
甲方看图的重点是控制影响产品使用功能方面的问题和产
品交付后客户使用心理方面的问题。
国家规范是我们的底
限，至少不低于国家规范和标准的要求，从合约上不给公司
造成麻烦。
更高一个层面的要求是从客户使用心理方面出
发，虽然满足规范，但是否能够满足一个高档住宅客户的使
用需求，需要换位思考，如果我是业主，我对这个部位的设
计会怎么看，我会不会骂设计或骂开发商。
甲方工程师是信息的最全面掌握者，为什么？因为，我们要
求甲方工程师既要站在开发商的立场上想问题――成本、进
度、质量；又要站在消费者的立场上想问题――安全、适用、舒适；而且还要站在施工单位的立场上想问题――施工方
便、快捷、省钱。
只有甲方工程师才最清楚自己需要什么样
的产品，施工和设计都不会彻底了解。
我们目前的施工方最
关心的是图纸清楚、修改少，可照图施工，至于使用功能和
客户心理绝不过多考虑；而目前设计方最多能够把施工图做
到八、九成的深度，对于细节的实施经常是达不到要求的，
画得出来的东西不一定做得出来。
哪些是功能方面的问题呢？
1、防水方式和作法，大的部位会涉及地下室底板、挡墙、
厨房、卫生间、露台、阳台、屋面，细节还会有穿墙导管处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
甲方工程师如何审图
许有人会说审图有审图中心，还要甲方自己审图吗？是的，甲方还应审图。
一方面是审图中心不可能审得非常仔细，将所有的图纸问题审出来；另一方面，审图中心审图与甲方工程师的审图侧重点不一样。
在设计院出图后，图纸按规定要送审图中心进行图纸审查，同时还要送规划、消防、人防、防雷等有关部门审核批准（有些地方还要送供水、供电部门审）。
这些部门的审查主要是审核图纸是否满足了相关的规定、规范、约定等。
审图中心的审查，主要是针对图纸是否违反各种强制性条文、是否满足项目所在地的抗震要求、抗台风要求、环保、节能等要求，还有就是设计是否能满足结构安全要求。
可以说，这些部门或单位的审图，其审查的重心与施工的相关性不强。
除了这些强制性的审图规定外，与施工相关的各方如甲方、施工方、监理也会或也应对施工图纸进行审查。
而且审查的更为仔细。
通常，甲方、施工方、监理方审图都会将图纸中的细小的错漏与疑点都列出来，要求设计方进行更正、加注或说明。
甲方、施工方、监理方由于其代表的是不同的行为主体，因此侧重点会不同。
作为甲方更多地是关注使用功能，如果是用于销售的，还会注重一些影响外观或影响购房者感观的细节。
甲方最好的审图方法，是要将甲方在项目前期从营销角度将有利于销售的细部营销要求准确地传达给设计方。
包括水电管线的走向、隐蔽与美化，还包括是否影响门窗开启、引起视觉感觉不爽。
除此之外，还要注意是否会引起使用者行走时发生碰撞等不适。
设计图纸出来后，甲方工程师审图的重点是：
1.设计是否按营销要求或建议进行设计了.特别是细部要求.
2.设计遗漏了什么,如一些必要的给排水管线，照明插座线路，开头、插座、电箱等。
燃气、弱电也是不容忽视的。
3。
对于一些容易出现质量通病的节点、构造是否增加了结构、建筑等补强措施。
4。
对于营销提出的一些特别的装饰线条、飘板、花架、井道等设计是否考虑了足够的安全系数。
5。
图纸设计中包括节点构造是否有一些不明确、易造成理解分歧的地方，如果有要设计明确做法与大样图。
6。
对于一些不太雅观（影响销售的）位置设计、外观设计是否回避了。
当然，现在的甲方提出的图纸变理或者说是优化，绝大多数是为了节省成本，这样的做法本人不敢苟同。
甲方审图发现的问题最好在施工发包前审查并修改完毕，以免在施工中引起争议从而影响进度。
