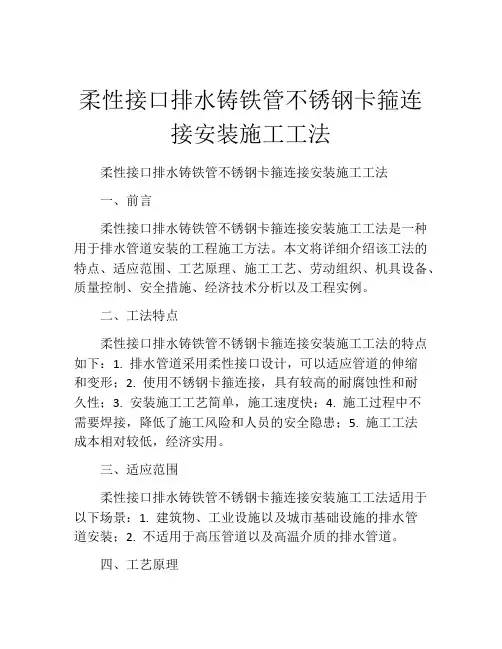

柔性接口排水铸铁管不锈钢卡箍连接安装施工工法
柔性接口排水铸铁管不锈钢卡箍连接安装施工工法柔性接口排水铸铁管不锈钢卡箍连接安装施工工法一、前言柔性接口排水铸铁管不锈钢卡箍连接安装施工工法是一种用于排水管道安装的工程施工方法。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点柔性接口排水铸铁管不锈钢卡箍连接安装施工工法的特点如下：1. 排水管道采用柔性接口设计，可以适应管道的伸缩和变形；2. 使用不锈钢卡箍连接，具有较高的耐腐蚀性和耐久性；3. 安装施工工艺简单，施工速度快；4. 施工过程中不需要焊接，降低了施工风险和人员的安全隐患；5. 施工工法成本相对较低，经济实用。
三、适应范围柔性接口排水铸铁管不锈钢卡箍连接安装施工工法适用于以下场景：1. 建筑物、工业设施以及城市基础设施的排水管道安装；2. 不适用于高压管道以及高温介质的排水管道。
四、工艺原理柔性接口排水铸铁管不锈钢卡箍连接安装施工工法的工艺原理是通过不锈钢卡箍将排水铸铁管段进行连接，形成一条连续的排水管道。
该工法采取的技术措施包括：1. 选择合适尺寸的不锈钢卡箍，确保与排水铸铁管的连接牢固；2. 使用专用工具和设备，确保施工的准确性和质量；3. 施工过程中按照标准操作规程进行，确保施工工艺的合理性。
五、施工工艺柔性接口排水铸铁管不锈钢卡箍连接安装施工工艺的具体步骤如下：1. 根据设计要求，准确确定排水管道的位置和走向；2. 进行现场测量和标记，确定每个管段的长度和位置；3. 清理管道环境，确保施工过程中的卫生和安全；4. 安装不锈钢卡箍，确保连接牢固；5. 连接排水铸铁管段，保证管道的连续性；6. 进行施工质量检查，确保施工质量符合设计要求。
六、劳动组织柔性接口排水铸铁管不锈钢卡箍连接安装施工工法的劳动组织主要包括：1. 施工队伍组织，确保施工人员的数量和质量；2. 施工管理人员的组织和指挥，确保施工过程的顺利进行；3. 安全监督人员的组织和监测，确保施工现场的安全。
柔性排水铸铁管安装技术及工艺工法【精选文档】
柔性排水铸铁管安装技术及工艺工法一、前言铸铁管用于排水的历史可追述到灰铸铁采用机械化连续离心铸造工艺生产，外形顺直美观，管壁厚度均匀，管长可按照用户要求生产，具有以下有点:1.高效噪音抑制.铸铁管和管件经实践检验，具有高效的抗噪音特性，橡胶密封连接又能阻止声响的传递。
2.防火性能良好。
它可以不需要任何装置而贯穿于火中，不会产生大量有害气体，绝对不会成为楼房火灾蔓延的传导导体。
3.具有优良的抗震和抗变形性能。
没有任何其它排水材料能够取代铸铁排水管的高硬度和保持不易变形的能力,柔性接口使其有良好的抗震能力，横向震动能力可达±31.5mm,而管道不渗不漏，特别适用于高层建筑。
4.抗腐蚀性好。
研究表明，铸铁管件可抵抗高度化学腐蚀.5.密封性能良好。
采用法兰压盖和氯丁烯橡胶等高弹性的楔形圈连接，密封性能良好，允许在±15°范围内摆动而不会产生渗漏。
6.经久耐用。
理论及实践证明，铸铁管及管件经得起时间的考验，使用寿命在100年以上。
7.成本与便利。
W、A形柔性接口铸铁管及管件易于装配和维修,可节省大量时间、人力和物力，为施工创造了极大的便利。
为此,中国国家质量技术监督局于1999年11月1日颁布了GB/T12772-1999《排水用柔性接口铸铁管及管件》的标准，建设部、国家经贸委、质量技术监督局、建材局联合下发的建住房[1999]295号文件特别提出,“自2000年6月1日起,在城镇新建住宅中，推广应用符合《排水用柔性接口铸铁管及管件》标准的柔性接口机制铸铁排水管”.二、工法特点0.所需施工机具和机械少。
1.施工技术培训简单，施工工效高,施工速度快。
2.维修方便，维护费用低.三、适用范围本工法适用于民用及一般工业建筑的室内排水铸铁管道安装工程，工作压力为0。
3—0.8MPa，工作温度不超过150℃.四、施工工艺（一)工艺流程(二）安装准备根据设计图纸及技术交底，检查预留空洞尺寸，将管道位置放线定位，标注在墙面或顶板上。

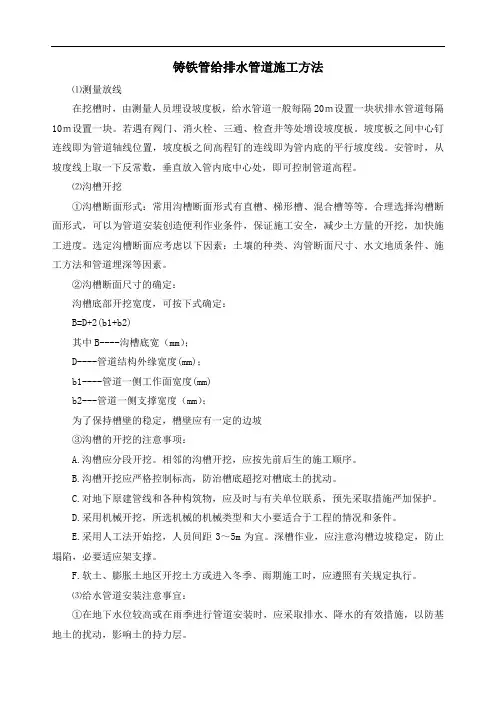

铸铁管给排水管道施工方法
铸铁管给排水管道施工方法⑴测量放线在挖槽时，由测量人员埋设坡度板，给水管道一般每隔20ｍ设置一块状排水管道每隔10ｍ设置一块。
若遇有阀门、消火栓、三通、检查井等处增设坡度板。
坡度板之间中心钉连线即为管道轴线位置，坡度板之间高程钉的连线即为管内底的平行坡度线。
安管时，从坡度线上取一下反常数，垂直放入管内底中心处，即可控制管道高程。
⑵沟槽开挖①沟槽断面形式：常用沟槽断面形式有直槽、梯形槽、混合槽等等。
合理选择沟槽断面形式，可以为管道安装创造便利作业条件，保证施工安全，减少土方量的开挖，加快施工进度。
选定沟槽断面应考虑以下因素：土壤的种类、沟管断面尺寸、水文地质条件、施工方法和管道埋深等因素。
②沟槽断面尺寸的确定：沟槽底部开挖宽度，可按下式确定：B=D+2(b1+b2)其中B----沟槽底宽（mm）；D----管道结构外缘宽度(mm)；b1----管道一侧工作面宽度(mm)b2---管道一侧支撑宽度（mm）；为了保持槽壁的稳定，槽壁应有一定的边坡③沟槽的开挖的注意事项：A.沟槽应分段开挖。
相邻的沟槽开挖，应按先前后生的施工顺序。
B.沟槽开挖应严格控制标高，防治槽底超挖对槽底土的扰动。
C.对地下原建管线和各种构筑物，应及时与有关单位联系，预先采取措施严加保护。
D.采用机械开挖，所选机械的机械类型和大小要适合于工程的情况和条件。
E.采用人工法开始挖，人员间距3～5m为宜。
深槽作业，应注意沟槽边坡稳定，防止塌陷，必要适应架支撑。
F.软土、膨胀土地区开挖土方或进入冬季、雨期施工时，应遵照有关规定执行。
⑶给水管道安装注意事宜：①在地下水位较高或在雨季进行管道安装时，应采取排水、降水的有效措施，以防基地土的扰动，影响土的持力层。
②严禁将管道、支墩直接铺设或砌筑在冻土和没经处理的松土上。
⑷给水管道的安装：①管道安装程序如下表：安装准备→下管排管→对口挖工作坑→接口→养护→砌筑井室→管道试压及冲洗→回填土等工序；②各工序要点：A.安装准备工作：向工人班组进行技术安全交底。
柔性接口铸铁管施工方案
柔性接口铸铁管施工方案引言柔性接口铸铁管是一种常用于城市供水和排水系统中的管道材料。
本文将介绍柔性接口铸铁管的施工方案，包括材料准备、施工流程、质量控制等内容。
材料准备1.柔性接口铸铁管：根据设计要求和实际工程情况选择合适规格的柔性接口铸铁管。
2.配件：包括接口、法兰、橡胶密封圈等。
3.工具：如水平仪、螺丝刀、扳手等。
4.技术资料：收集柔性接口铸铁管的相关技术资料，了解其特性和施工要求。
施工流程1.施工前准备：确认施工区域，清理施工区域内的障碍物和杂物。
根据设计要求标出铸铁管的走向和施工点位。
2.安装接口：根据设计要求，选择合适的接口和配件。
使用橡胶密封圈确保接口密封。
根据实际情况，可以采用推力、螺栓、焊接等方式安装接口。
3.连接铸铁管：将铸铁管安装在接口上，确保管道与接口的垂直度和水平度。
使用法兰和螺栓固定铸铁管与接口的连接。
4.质量控制：检查施工质量，包括接口的密封性、管道连接的稳定性等。
使用水平仪等工具检测铸铁管的水平度和垂直度。
5.脱模和清理：等待施工材料干燥，进行脱模操作。
清理施工现场，确保铸铁管的表面清洁。
质量控制1.检测接口的密封性：使用水压试验仪或压力表对接口进行测试，确保接口具有良好的密封性。
2.检测管道连接的稳定性：使用扳手或其他工具检查管道连接处是否紧固可靠。
3.检测铸铁管的垂直度和水平度：使用水平仪等工具进行检测，保证铸铁管的安装符合设计要求。
4.检测铸铁管表面的清洁度：在施工完成后，对铸铁管的表面进行清洁，确保无杂物和污染物。
安全措施1.使用个人防护装备：施工人员应佩戴安全帽、防护眼镜、手套等个人防护装备，确保施工安全。
2.安全培训：施工人员应接受相关的安全培训，了解施工过程中的安全注意事项和应急措施。
3.施工现场标识：在施工现场设置安全警示标志，提醒周围人员注意施工作业。
4.施工现场管理：施工现场应保持整洁，清理施工区域内的危险物品和杂物，确保施工安全。
结论通过本文对柔性接口铸铁管施工方案的介绍，我们可以了解到柔性接口铸铁管的施工过程和要点。
铸铁管道施工方案
一、工程概况本工程为某城市给水管道改造项目，涉及铸铁管道的安装、更换及维修。
工程地点位于市区，施工区域包括住宅区、商业区等。
工程总长度约为10公里，施工内容包括管道铺设、管道连接、管道试压、管道防腐等。
二、施工准备1. 技术准备（1）施工前做好施工图纸的会审，编制施工组织设计及交底工作。
（2）收集掌握基础资料，包括施工沿线地形、地貌、建筑物、各种地下管线和其他设施的情况；工程地质和水文地质资料；工程用地、交通运输及排水条件；施工供水、供电条件等基础资料。
（3）施工测量：办理测量交接桩手续和复测工作，并完成护桩及加密桩的引测。
2. 材料要求（1）普通铸铁管：管体上应有制造厂的名称和商标、制造日期及工作压力等标记，管材及管件应符合国家现行有关标准，并具有合格证。
不得有裂纹、冷隔、瘪陷、凹凸不平等缺陷，表面应完整光洁，附着牢固。
（2）球墨铸铁管：球墨铸铁管应能进行机械加工，球墨铸铁管表面硬度不得大于HBS230，管体上应有制造厂的名称和商标、制造日期及工作压力等标记，管材及管件应符合国家现行有关标准，并具有合格证。
三、施工工艺1. 管道铺设（1）根据施工图纸和现场实际情况，确定管道走向和铺设方式。
（2）对管道进行清点、检查，确保管道质量符合要求。
（3）按照设计要求，进行管道的铺设工作，确保管道铺设平直、牢固。
2. 管道连接（1）根据管道连接方式，选择合适的连接工具和材料。
（2）对管道接口进行清理、打磨，确保接口光滑、无毛刺。
（3）按照连接方式，进行管道连接，确保连接牢固、密封。
3. 管道试压（1）按照设计要求，对管道进行试压，确保管道强度和密封性。
（2）试压过程中，观察管道是否有泄漏、变形等情况，发现问题及时处理。
4. 管道防腐（1）对管道进行表面处理，去除油污、锈蚀等杂质。
（2）按照防腐要求，进行管道防腐处理，如涂刷防腐漆、缠绕防腐材料等。
四、施工质量控制1. 严格按照国家相关标准和规范进行施工。
2. 对施工过程中使用的材料、设备进行检查，确保质量符合要求。
排水铸铁管施工方案模板
排水铸铁管施工方案模板一、工程概述本方案针对排水铸铁管的施工，涉及材料准备、施工区域准备、管道埋深与角度调整、管道切割与修整、管道连接与密封处理、管道安装与固定、管道通水与测试、管道保护层与覆土、施工现场清理与收尾、质量控制与问题整改等方面，以确保施工质量与安全。
二、材料准备与质量检查按照设计要求采购合格的铸铁管、接头、密封材料等。
对采购的材料进行质量检验，确保符合设计要求和相关标准。
三、施工区域准备与安全措施对施工区域进行清理，确保无障碍物。
设置安全警示标志，确保施工安全。
准备必要的施工机械和工具，确保施工顺利进行。
四、管道埋深与角度调整根据设计要求确定管道埋深，确保管道埋设深度符合标准。
对管道进行角度调整，确保排水顺畅。
五、管道切割与修整使用合适的切割工具对铸铁管进行切割。
对切割后的管道进行修整，确保管口平整、光滑。
六、管道连接与密封处理采用合适的连接方式（如承插连接、法兰连接等）进行管道连接。
对连接部位进行密封处理，确保无渗漏。
七、管道安装与固定将铸铁管按照设计要求进行安装。
使用支架、吊架等对管道进行固定，确保管道稳定。
八、管道通水与测试对安装好的管道进行通水试验，检查管道是否畅通。
进行压力测试，检查管道连接处是否严密，无渗漏。
九、管道保护层与覆土在管道外部设置保护层（如砂垫层、混凝土保护层等）。
对管道进行覆土，确保管道安全。
十、施工现场清理与收尾对施工现场进行清理，确保无杂物遗留。
做好收尾工作，如标识、记录等。
十一、质量控制与问题整改在施工过程中进行质量控制，确保施工质量符合设计要求和相关标准。
如发现施工质量问题，及时进行整改，确保施工质量符合要求。
通过以上施工方案的实施，可以确保排水铸铁管的施工质量与安全，为排水系统的正常运行提供保障。
室内排水柔性铸铁管的安装
主要是管道安装定位不当或墙体移位。
3、接口漏水:
原因是法兰压盖紧固时，各螺栓未对称用力紧固,或橡胶垫圈未处理干净所 致。
4、立管检查口渗、漏水：
检查口堵盖必须加垫，以防渗、漏。
5、排水管道穿墙，穿基础时。排出管与立管的连接宜采用两个45。弯头或
a.柔性铸铁排水管压盖与胶圈接触面应平整、光滑，托吊
架间距不得超过2m。
b.支（吊、托）架及管座（墩）的安装符合以下规定：
构造正确，埋设平正牢固，排列整齐,支架与管子接触紧密。
C.管道及金属支架涂漆应符合以下规定：
油漆种类和涂刷
遍数符合设计要求，附着良好，无脱皮、起泡和漏涂，漆膜厚度均匀，色 泽一致，无流淌及污染现象。
闭水试验完毕后应及时将预留口封严和堵洞。
4、立管安装:首先按设计坐标要求，上下吊线，将预留洞口复核是否垂直，洞口尺寸不 得过大，更不可损伤受力钢筋，在墙体位置上画线栽支架，支架安装高度为离 地1.8m（同一卫生间内给排水管道支架应统一标高）。安装前清理场地，根据 需要支搭操作平台。将已预制好的立管运到安装部位。复查立管支架是否合 适。合适后即用抱卡紧固立管。然后找正找直,并测量顶板距三通口中心是否符 合要求。
3、允许偏差项目见下表
允许偏差
项目
（mm）
水平管道每1m1用水准仪冰平尺）检验方法纵、横方全长（25m以
不大于25
向弯曲
立管垂直度
六、成品保护：
全长（5m以
不大于15
上）
上）
每1m3、直尺、拉线和尺
量检查吊线和尺量检查
1、管道安装完成后，应将所有管口封闭严密，防止杂物进入，造成管道堵 塞。
2、 埋地管道回填土时，对已铺设好的管道上部要先用细土覆盖200mm以 上，并逐层填实。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柔性铸铁管排水工程施工方案
柔性铸铁管排水工程施工方案
一、工程概况
本工程为西安市人民医院医疗综合大楼，位于西安市航天基地内，航天东路以东，航拓路以北。
医疗综合大楼为人民医院标志性建筑，分住院部和门诊楼两部分，住院部为地下一层，地上15层，建筑面积为110324平方米，地上总高度63米。
门诊部为地下一层，地上5层，建筑面积为6470平方米。
地上总高度23.1米。
框架剪力墙结构。
重力流排水管采用离心机制柔性排水铸铁管法兰连接A型管材，配套法兰机械式连接。
直管、管件规格及材质及橡胶密封圈必须满足国家标准GB/T12722- （A型）要求。
排水管件及存水弯水封高度均≥50mm；出屋面通气管采用柔性机制排水铸铁管，承插式法兰压盖接口，专用橡胶圈密封，排水管件水封高度H≥50mm
重力流废水管采用离心机制柔性排水铸铁管法兰连接A型管材，配套法兰机械式连接。
直管、管件规格及材料及橡胶密封圈必须满足国家标准GB/T12722- （A型）要求，排水管件水密高度H≥50mm。
重力流雨水管采用球墨给水铸铁管，法兰胶圈接口，雨水斗采用87型铸铁雨水斗。
出户管采用球墨给水铸铁管，法兰胶圈接口。
水施86中（1～5层裙楼）DN100的单立管19趟，DN100和
DN150双立管4趟；
水施87中（1～5层裙楼）DN100的单立管21趟，DN100双立管4趟；其中DN150 双立管3趟，
水施88中（1～5层裙楼）DN100的单立管30趟，DN100双立管4趟；DN150双立管2趟；
水施89中（1～5层裙楼污水）DN100的单立管18趟，DN150双立管1趟；
水施90中（1～5层裙楼污水）DN100的单立管29趟，DN150双立管2趟；DN100双立管3趟；
水施91中（（6～15层裙楼污水）DN100的双立管24趟；DN100单立管4趟；
水施92中（（1～5层裙楼废水）DN100的单立管29趟；
±0.00以上住院部病房卫生间和裙楼部分卫生间采用双立管重力排水系统,设专用通气立管.其余部位均为单立管重力排水系统，底层污水均单独排入室外污水管道，地下室卫生间污水经过潜污泵提升排至室外污水管道。
二、施工依据及验收标准：
1.《建筑给水排水及采暖工程施工质量验收规范》（GB50242-）；
2.《建筑给水排水设计规范》（GB50015- ）；
3.《建筑排水柔性接口铸铁管管道工程技术规程》
（CECS 168：）；
4.《排水用柔性接口铸铁管及管件》（GB/T12722- ）；
5．《建筑排水用柔性接口承插式铸铁管及管件》（CJ/T 178-）；
6.《建筑排水卡箍式铸铁管及管件》（CJ/T 177- ）
7.《地漏》（CJ/T- ）；
8．国家建筑标准设计图集04S409、10S406、04S301
三、排水工程施工方案：
1.管材标准及样式：
本工程的排水系统的采用离心机制柔性铸铁管采用A型接口铸铁排水管，承插式柔性接口法兰连接。
排水铸铁管具有强度高、耐热、耐冷、防火、隔音好等优点，长期应用的实践证明，排水铸铁管可用于各种工业和民用，高、低层的建筑物内部排放生活污水、雨水系统。
柔性接口排水铸铁管能适应高层建筑在风荷载、地震等作用下的水平位移。
本工程根据设计要求，排水铸铁管采用A型柔性接口铸铁排水管，铸铁管的规格尺寸根据下图及下表确定。
A 型柔性接口排水铸铁管尺寸表（mm ）
公称 直径 DN 插口 外径 D2 承口 内径 D3 P 壁厚 承口凸部重量（kg ） 直部一米重量（kg ） T 公差 50 61 67 38 4.5 -0.7 0.90 5.75 75 86 92 38 5.0 -0.7 1.00 9.16 100 111 117 38 5.0 -0.7 1.40 11.99 125 137 145 40 5.5 -1.0 2.30 16.36 150 162 170 42 5.5 -1.0 3.00 19.47 200
214
224
50
6.0
-1.0
4.00
23.23
2.施工工序的安排
排水管道系统的安装本着先干管后支管，先立管后水平管，由低到高，由里到外的原则进行。
（2）施工准备
施工前技术人员要根据施工图纸并结合现场的实际情况绘制
排水管支、吊架
排水干管通球试
管道
灌水
排水支管排水配件
预制安装铸铁排水管施工工艺流程：
排水立管。
