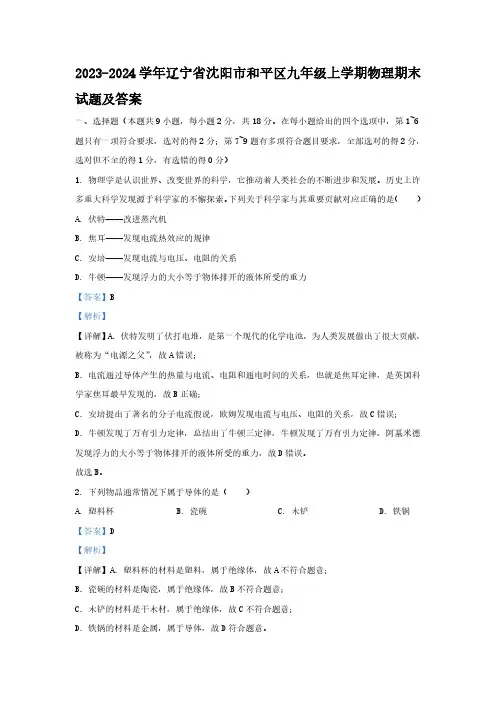

2023-2024学年辽宁省沈阳市和平区九年级上学期物理期末试题及答案一、选择题（本题共9小题，每小题2分，共18分。
在每小题给出的四个选项中，第1~6题只有一项符合要求，选对的得2分；第7~9题有多项符合题目要求，全部选对的得2分，选对但不全的得1分，有选错的得0分）1. 物理学是认识世界、改变世界的科学，它推动着人类社会的不断进步和发展。
历史上许多重大科学发现源于科学家的不懈探索。
下列关于科学家与其重要贡献对应正确的是（ ）A. 伏特——改进蒸汽机B. 焦耳——发现电流热效应的规律C. 安培——发现电流与电压、电阻的关系D. 牛顿——发现浮力的大小等于物体排开的液体所受的重力【答案】B【解析】【详解】A．伏特发明了伏打电堆，是第一个现代的化学电池，为人类发展做出了很大贡献，被称为“电源之父”，故A错误；B．电流通过导体产生的热量与电流、电阻和通电时间的关系，也就是焦耳定律，是英国科学家焦耳最早发现的，故B正确；C．安培提出了著名的分子电流假说，欧姆发现电流与电压、电阻的关系，故C错误；D．牛顿发现了万有引力定律，总结出了牛顿三定律，牛顿发现了万有引力定律，阿基米德发现浮力的大小等于物体排开的液体所受的重力，故D错误。
故选B。
2. 下列物品通常情况下属于导体的是（ ）A. 塑料杯B. 瓷碗C. 木铲D. 铁锅【答案】D【解析】【详解】A．塑料杯的材料是塑料，属于绝缘体，故A不符合题意；B．瓷碗的材料是陶瓷，属于绝缘体，故B不符合题意；C．木铲的材料是干木材，属于绝缘体，故C不符合题意；D．铁锅的材料是金属，属于导体，故D符合题意。
3. 如图，取两个相同的验电器A和B，使A带正电，B不带电。
再用有绝缘柄的金属棒把A 和B的金属球连接起来，此时金属棒中（ ）A. 有负电荷流向A，B金属箔的张角增大B. 有正电荷流向B，A金属箔的张角减小C. 有正电荷流向B，同时有负电荷流向AD. 有A中的正电荷和B中的负电荷同时流向金属棒【答案】A【解析】【详解】金属中有可移动的自由电子，电子带负电，正电荷无法自由移动，金属棒连接验电器时，B中负电荷通过金属棒流向A，中和掉A上的一部分正电荷，B金属箔的张角增大，A 金属箔的张角减小。
2018-2019学年辽宁省沈阳市和平区九年级(上)期末物理试卷
2018-2019学年辽宁省沈阳市和平区九年级（上）期末物理试卷一、选择题（共21分．其中1-6小题为单选题，每小题2分；7-9小题为多选，题每小题2分，多选、错选不得分，漏选得1分）1．下列对物理量的认识中，最接近实际的是（）A．家用空调工作一晚约耗电100度B．普通电脑USB接口的输出电压约为5VC．电压力锅的额定功率约10WD．手机正常工作的电流约10A2．如图，用弹簧测力计将玻璃板从水中缓慢提起，关于测力计示数的说法正确的是（）A．玻璃板浸没在水中时最大B．玻璃板全部在空气中时最大C．玻璃板即将离开水面时最大D．整个过程中测力计示数不变3．图是课本“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是（）A．左边容器电阻丝中的电流比右边容器电阻丝中的电流大B．U形管中液面高度的变化反映电阻丝产生热量的多少C．要保持两个电阻丝两端电压相等D．通电时间相同，两个容器中空气吸收的热量相同4．甲、乙两灯的额定电压均为6V，测得两灯的电流与电压关系图象如图所示，则下列说法正确的是（）A．甲灯正常工作时的电阻是5ΩB．乙灯的实际功率是2.4W时，它两端的实际电压是0.6VC．两灯发光时要发热，是通过热传递改变内能的D．把甲、乙两灯串联接在7V的电源上时，电路中的电流是0.3A5．电子体温计由温度传感器、液晶显示器、纽扣电池、专用集成电路及其他电子元器件组成，通过感温头中电流的大小来反映人的体温。
感温头是用半导体材料制成的，这是应用了半导体的（）A．良好的绝缘特性B．单向导电特性C．电阻随压力变化而变化的特性D．电阻随温度变化而变化的特性6．世界上第一个发现了电与磁之间联系的实验是（）A．B．C．D．7．关于内能及其利用，下列说法正确的是（）A．没有任何介质的情况下，也能发生热传递B．蒸汽机和汽油机都属于内燃机C．温度从热量高的物体传递给热量低的物体D．热值大的燃料，燃烧时放出的热量不一定多8．现在一般标准住宅户内，配电系统都使用了空气开关、漏电保护器、三孔插座等设备，有一配电系统如图所示，下列说法正确的是（）A．空气开关使用起来比熔丝更安全、方便B．人触电时，空气开关会迅速断开C．当空调功率过大时，电灯所在支路的空气开关不会断开D．当有电流经过人体时漏电保护器能迅速将电流导入大地9．如图甲，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，电压表和电流表的示数与R2的关系分别如图乙、丙所示，下列说法正确的是（）A．电源电压为6VB．乙图是电压表V2随电阻R2变化的图象C．滑动变阻器的最大阻值为20ΩD．整个电路的最大功率为3.6W二、填空题（每空1分，共18分）10．冰箱内的食物不密封存放的话，容易“串味”，这是由于不同的物质之间发生了现象，这种现象更容易发生在（填“冷藏室”或“冷冻室”）。
沈阳市2019年九年级(上)期末质量检测物理试题(II)卷
沈阳市2019年九年级（上）期末质量检测物理试题（II）卷姓名:________ 班级:________ 成绩:________一、单选题1 . 在图所示的两电路中，电源电压相等且保持不变。
闭合图（a）中开关S1，将该图中滑动变阻器R3的划片P从最左端移到最右端，发现电流表A1的最大示数是最小示数的3倍；再将图（a）中滑动变阻器R3的划片P移到最左端、将图（b）中滑动变阻器R3的划片P移到最右端后，闭合开关S1和S2，发现电流表A1、A2的示数相同。
下列关于电阻R1、R2和滑动变阻器最大阻值R3的大小关系正确的是（）A．R1：R2：R3＝1：2：3B．R1：R2：R3＝3：2：1C．R1：R2：R3＝1：2：2D．R1：R2：R3＝2：2：12 . 下列说法正确的是（）A．物体吸收了热量，物体温度就会升高B．选用热值高的燃料就一定能够提高热机的效率C．质量和初温相等的铝块和铜块(铝的比热容较大)，吸收相同的热量后铝的温度高D．-10℃的冰块放在0℃的冰箱保鲜室中，一段时间后冰块的内能会增大3 . 小明利用铁钉与漆包铜线制成一个电磁铁，并将其接入电路，如图所示。
当开关闭合后（）A．铁钉中有电流产生B．铁钉的温度急剧升高C．铁钉能吸引大头针D．铁钉能吸引小纸屑4 . 如图所示电路的电源电压保持不变，将滑动变阻器的滑片P从中点移到b端的过程中A．灯泡变暗B．电压表示数变大C．电流表示数变小D．电路总功率变小5 . 如图甲所示的电路，电源电压保持不变。
闭合开关S，调节滑动变阻器，使滑片从一端移动到另一端，其中一块电压表的示数随电路中电流变化的图线如图乙所示。
下列正确的是（）A．滑动变阻器的最大阻值为15ΩB．电源电压为6VC．R1的电阻为20ΩD．R1的电流与电压成反比6 . 如图所示的做法符合安全用电原则的是（）A．试电笔的握法B．发生触电事故时要立即断开C．电源电灯和开关的连接D．多个大功率用电器同时使用一个插座二、多选题7 . 关于热机，下列说法正确的是（）A．汽油机汽缸顶部有火花塞，柴油机汽缸顶部有喷油嘴B．柴油机在吸气冲程中，将柴油和空气的混合气吸入气缸C．汽油机和柴油机除了做功冲程外，其他三个冲程都是依靠飞轮的惯性完成的D．改进技术后，热机的效率可以达到100%8 . 下列四个图中，电阻R0的阻值已知，电源电压未知且保持不变，以下四个图中能测出Rx阻值的是（）A．B．C．D．三、填空题9 . 当某导体两端电压是5V时，通过它的电流是0. 2A，则该导体的电阻是_________Ω；当它两端电压为0V 时，该导体的电阻为_________Ω。
2018-2019学年天津市和平区九年级(上)期末物理试卷(解析版)
2018-2019学年和平九年级期末物理试卷一、选择题1．下列事实不能作为相应观点的证据的是（ ）A．尘土飞扬，说明分子是运动的B．电解水得到氢气和氧气，说明分子是可分的C．气体被压缩后体积发生了较大变化，说明气体分子间的距离大D．将两个干净平整的铅柱紧压在一起会结合起来，说明分子间存在引力2．下列事例中，改变物体内能的途径与其他三项不同的是（ ）A．柴火烧水B．压缩空气发热C．冬天搓手取暖D．钻木取火3．小明家所在的小区安装了自动售水机。
售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。
以下简化电路符合要求的是（ ）A．B．C．D．4．计算电流通过电风扇产生的热量，下面公式选用正确的是（ ）A．UIt B． tC．I2Rt D．前面三个都可以5．已知R1：R2＝2：3，将它们接在如图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是（ ）A．I1：I2＝3：2 U1：U2＝1：1B．I1：I2＝3：2 U1：U2＝3：2C．I1：I2＝2：3 U1：U2＝1：1D．I1：I2＝1：1 U1：U2＝2：36．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而能给鞋面上的电池充电。
图中与充电鞋垫的工作原理相同的是（ ）A．B．C．D．7．如图所示，R是光敏电阻，其阻值随光照强度的增大而减小，R0是定值电阻。
闭合开关，逐渐增大光敏电阻的光照强度，各电表示数的变化情况应该是（ ）A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．电流表和电压表示数均变小D．电流表和电压表示数均变大8．研究物理时常常用“控制变量法”、“等效替代法”、“横型法”、“类比法”“等方法”，下面是初中物理中的几个研究案例：①用总电阻表示同一段电路上串朕的两个电阻；②弹簧形変吋具有勢能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2018-2019学年辽宁省沈阳市和平区九年级（上）期末物理试卷一、选择题（共21分．其中1-6小题为单选题，每小题2分；7-9小题为多选，题每小题2分，多选、错选不得分，漏选得1分）1．下列对物理量的认识中，最接近实际的是（ ）A．家用空调工作一晚约耗电100度B．普通电脑USB接口的输出电压约为5VC．电压力锅的额定功率约10WD．手机正常工作的电流约10A2．如图，用弹簧测力计将玻璃板从水中缓慢提起，关于测力计示数的说法正确的是（ ）A．玻璃板浸没在水中时最大B．玻璃板全部在空气中时最大C．玻璃板即将离开水面时最大D．整个过程中测力计示数不变3．图是课本“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是（ ）A．左边容器电阻丝中的电流比右边容器电阻丝中的电流大B．U形管中液面高度的变化反映电阻丝产生热量的多少C．要保持两个电阻丝两端电压相等D．通电时间相同，两个容器中空气吸收的热量相同4．甲、乙两灯的额定电压均为6V，测得两灯的电流与电压关系图象如图所示，则下列说法正确的是（ ）A．甲灯正常工作时的电阻是5ΩB．乙灯的实际功率是2.4W时，它两端的实际电压是0.6VC．两灯发光时要发热，是通过热传递改变内能的D．把甲、乙两灯串联接在7V的电源上时，电路中的电流是0.3A5．电子体温计由温度传感器、液晶显示器、纽扣电池、专用集成电路及其他电子元器件组成，通过感温头中电流的大小来反映人的体温。
感温头是用半导体材料制成的，这是应用了半导体的（ ）A．良好的绝缘特性B．单向导电特性C．电阻随压力变化而变化的特性D．电阻随温度变化而变化的特性6．世界上第一个发现了电与磁之间联系的实验是（ ）A．B．C．D．7．关于内能及其利用，下列说法正确的是（ ）A．没有任何介质的情况下，也能发生热传递B．蒸汽机和汽油机都属于内燃机C．温度从热量高的物体传递给热量低的物体D．热值大的燃料，燃烧时放出的热量不一定多8．现在一般标准住宅户内，配电系统都使用了空气开关、漏电保护器、三孔插座等设备，有一配电系统如图所示，下列说法正确的是（ ）A．空气开关使用起来比熔丝更安全、方便B．人触电时，空气开关会迅速断开C．当空调功率过大时，电灯所在支路的空气开关不会断开D．当有电流经过人体时漏电保护器能迅速将电流导入大地9．如图甲，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，电压表和电流表的示数与R2的关系分别如图乙、丙所示，下列说法正确的是（ ）A．电源电压为6VB．乙图是电压表V2随电阻R2变化的图象．小明家还有一个“220V 1500W”的电热水器，将其单独连接在电路中，发现电能表（标有3000r/kW•h）上的铝盘121s内转了125转，电热水器消耗了 J的电能，他家的实际电压为 ．（电热水器内电阻丝的阻值不变）2010年诺贝尔物理学奖授予英国科学家海姆和诺沃肖洛夫，以表彰他们关于石墨烯的研究成就。
他们最初是用透明胶带从石墨晶体上“粘”出一片石墨烯的，石墨 （填“容易”或“易”）导电；如图科学家用石墨烯制成湿敏电阻R x附着在叶片上，从外部检测植物含水量的变化（电源电压恒定），R0为定值电阻，R x的阻值随植物含水量的变高而变大，干旱少雨时，电压表示数 （填“变大”、“变小”或“不变”）。
．小虎模拟电梯超载自动报警系统设计了如下探究实验：电源电压恒定不变，R0为定值电阻，用杯中水量调节压敏电阻受到压力的大小，压敏电阻的电流与受到压力大小的关系如图乙所示，杯中水量增多时，电磁铁磁性会 （填“增强”或“减弱”）；压敏电阻R x受到的压力增大到一定程度时，衔铁K与 （填字母“A”或“B”）接触，实现自动报警。
三、计算题（每个题9分，共18分）18．如图是某种电热加湿器的简化电路图，闭合开关，电热丝R1将加热仓中的水加热到沸腾后变成水蒸气喷出，增加空气的湿度，加湿器的工作电压为220V，最大功率为44W，计算：（1）电热丝R1的电阻值？（2）电热丝以40W的功率工作时，可用280s的时间将加热仓中质量为30g温度为20℃的水加热到100℃，电热丝的加热效率？（c水＝4.2×103J/（kg•℃））19．图中电路灯泡上标有“6V3W”，定值电阻R1＝30Ω，滑动变阻器R2上标有“50Ω1A”，电压表的量程选用“0﹣3V”，闭合开关S和S1，断开S2，滑片P移到B端，灯泡刚好正常发光，计算：（1）滑片P在B端时，三个开关都闭合，此时电路消耗的总功率是多少？（2）断开S1，闭合S和S2，在不损坏电路元件的前提下，通电一分钟电路消耗的最小电能是多少？四、实验、作图题（共22分）20．如图甲，在比较“不同液体吸热本领大小”的实验中，小虎将两支温度传感器和两个相同的试管（分别盛有初温相同、质量相同的甲、乙两种液体）分别固定在铁架台上，两个试管放入同一个红外加热器中，两个温度传感器的探头部分与两试管内的液体接触良好，两只温度传感器通过数据采集线与计算机相连接，对两试管内的液体加热。
这两种液体在沸腾前，在计算机上得到图乙所示的温度﹣时间实验图线。
根据图线可知：相同，甲液体吸收的热量 乙液体吸收的热量（填“大于”、“等于”或“小于”）；）如图丙是某一沿海城市和某一内陆城市年气温变化曲线，从图象可以看出，在一年中，曲线示的城市气温变化较 （填“大”或“小”），根据上面探究过程中所获得的知识可知，曲线a表示的是 （填“沿海”或“内陆”）城市的年气温变化曲线。
．小虎按照如图的电路探究“串联电路电流的规律”：）连接电路时，小虎先选用电流表的大量程，闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针的偏转 ，则换用电流表的小量程。
）连接好电路后闭合开关，小虎发现L1、L2两只灯泡都不亮，他用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是 （填“L1灯丝断了、“L2灯丝断了”或“L2接触不良”）；）排除故障后，将电流表接到A、B、C等不同的位置，观察并记录电流表示数，可初步得出结论： ；）如果滑片P滑动到铅笔芯最右端时，要增大电压表的示数，可行的操作是 。
．（5分）在“探究电流与电压的关系”的实验中，电路图如图甲所示，电源电压保持不变，滑动变阻器的规格是“20Ω2A”（电路元件完好，接线柱接线牢固）。
）在探究通过导体的电流与导体两端电压关系时，应保持 不变，实验开始后，调节滑动变阻器的目的是 。
）小虎开始实验后，发现电流表无示数，电压表示数如图乙所示，移动滑片，两表指针保持不动。
若电路中只有一处故障，则故障可能是 ；排除故障后，小虎得到了三组实验数据，分析表）他检查电路，发现一处连接错误，只改变了一根导线的连接就将电路修改正确，请你在错误的导线上打“×”，并补画上正确的连线；）实验中，他调节滑动变阻器的滑片，使电压表的示数从1V变化到2.5V并测出电流，画出了如图乙所示的图象，可以判断图象的横坐标为 （填“电压”或“电流”）；当电压表的示数为2.5V时，电流表示数如图丙所示，则小灯泡的额定功率等于 W。
）测出小灯泡的额定功率后，小虎又把灯泡两端电压调为额定电压的一半，发现测得的功率 （填“大于”、“等于”或“小于”）其额定功率的1/4。
四、综合应用题（6分）．（6分）汽车应用了许多物理知识，请你运用所学的物理知识解答下列问题：）汽车发动机是热机的一种，汽油机一个工作循环有四个冲程，请你判断图中将机械能转化为内能的冲程是 图。
电动机工作，启动轿车；电磁铁的工作电压 电动机的工作电压（填“大于”、“小于”或于”）。
）汽车起动后，有经验的司机可以通过闻尾气的气味做出初步的判断，输出功率相同时，汽油味越淡，汽车发动机效率越 。
2018-2019学年辽宁省沈阳市和平区九年级（上）期末物理试卷参考答案与试题解析一、选择题（共21分．其中1-6小题为单选题，每小题2分；7-9小题为多选，题每小题2分，多选、错选不得分，漏选得1分）1．下列对物理量的认识中，最接近实际的是（ ）A．家用空调工作一晚约耗电100度B．普通电脑USB接口的输出电压约为5VC．电压力锅的额定功率约10WD．手机正常工作的电流约10A【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A、家用空调工作的功率约1000W，工作一晚（10h）约耗电W＝Pt＝1kW×10h＝10k•Wh，即10度；故A不符合实际；B、普通电脑USB接口的输出电压约为5V，故B符合实际；C、电压力锅的额定功率约为1000W，故C不符合实际；D、手机正常工作的电流约为0.1A，故D不符合实际。
故选：B。
【点评】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
2．如图，用弹簧测力计将玻璃板从水中缓慢提起，关于测力计示数的说法正确的是（ ）A．玻璃板浸没在水中时最大B．玻璃板全部在空气中时最大C．玻璃板即将离开水面时最大D．整个过程中测力计示数不变【分析】物体的分子之间存在相互作用的引力和斥力，可以从分子间的作用力结合玻璃板的受力情况进行解答。
【解答】解：玻璃板浸没在水中时，弹簧测力计的示数等于玻璃板的重力减去浮力；玻璃板全部在空气中时，弹簧测力计的示数等于玻璃板重力；玻璃板即将离开水面时，玻璃板除了受向下的重力、向上的拉力外，还受到水分子对它向下的引力，此时弹簧测力计的示数等于玻璃板的重力加上分子间的引力。
可见，玻璃板即将离开水面时，弹簧测力计的示数最大。
故选：C。
【点评】本题考查了分子动理论的应用以及力的合成，属于易错题。
3．图是课本“探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两个透明容器中封闭着等量的空气，电路正确连接后，通电进行实验过程中，下列说法正确的是（ ）A．左边容器电阻丝中的电流比右边容器电阻丝中的电流大B．U形管中液面高度的变化反映电阻丝产生热量的多少C．要保持两个电阻丝两端电压相等D．通电时间相同，两个容器中空气吸收的热量相同【分析】（1）串联电路电流处处相等；（2）电流通过导体产生热量的多少不能直接观察，但可以通过液面高度差的变化来反映，这种研究方法叫转化法；（3）电流产生的热量跟电流大小、电阻大小、通电时间有关，探究电流产生热量跟电阻关系时，控制通电时间和电流不变；（4）根据Q＝I2Rt分析产生热量的多少。
【解答】解：A、由图可知，两阻值不同的电阻丝串联，通过电阻丝的电流相同，即左边容器电阻丝中的电流等于右边容器电阻丝中的电流，故A错误；B、据实验装置可知，电流通过导体产生热量使容器中的空气受热膨胀，从而导致U型管中的液面会发生变化，虽然产生热量的多少不能直接观察，但可以通过U型管液面高度差的变化来反映，故B正确；C、由图可知，两阻值不同的电阻丝串联，通过电阻丝的电流与通电时间相等而电阻阻值不同，此装置可以探究：电流产生的热量与电阻的关系，故需要保持的是两个电阻丝两端电流相等，故C错误；D、两电阻丝串联，电流相同，根据Q＝I2Rt可知，由于图中右边容器的电阻丝阻值较大，在相同时间内，电流在右容器中产生的热量较多，B管液面上升得高，故D错误。
