风力发电机组的控制与监测系统
风力发电机组的控制系统
04
风力发电机组控制系统 的优化与改进
控制策略优化
优化控制策略是提高风力发电机组 效率的关键。
控制策略的优化主要涉及对风电机组 的启动、运行和停机阶段的控制逻辑 进行改进，以更好地适应风速的变化 ，提高发电效率和稳定性。
传感器优化
优化传感器是提高风力发电机组控制精度的必要步骤。
通过改进传感器的设计、提高其精度和可靠性，可以更准确地检测风速、风向、 温度、压力等参数，为控制系统提供更准确的数据，从而提高发电效率。
能源设备进行互联互通，实现能源的优化利用和节能减排。
谢谢观看
偏航控制
01
偏航控制是风力发电机组控制系统中的另一项关键技术， 其目的是在风向变化时，自动调整机组的朝向，以保持最 佳的捕风角度。
02
偏航控制通过实时监测风向和发电机组的朝向，采用适当 的控制算法，自动调节机组的偏航机构，以实现最佳的捕 风效果。
03
常用的偏航控制算法包括：基于风向标的偏航控制、基于 扭矩传感器的偏航控制和基于GPS的偏航控制等。这些算 法能够根据风向的变化情况，自动调整机组的朝向，使其 始终保持在最佳的捕风角度。
是整个控制系统的核心，负责接收传 感器数据、执行控制算法并驱动执行 机构。
I/O模块
用于接收和发送信号，实现与传感器 和执行机构之间的通信。
人机界面
提供操作员与控制系统之间的交互界 面，显示机组状态和参数。
数据存储器
用于存储运行数据，便于故障分析和 优化运行。
控制算法
最大功率跟踪算法
载荷限制算法
根据风速传感器数据，自动调整发电机转 速和桨距角，使机组始终在最佳效率下运 行。
03
02
桨距调节机构
根据控制系统的指令，调整风轮桨 距角。

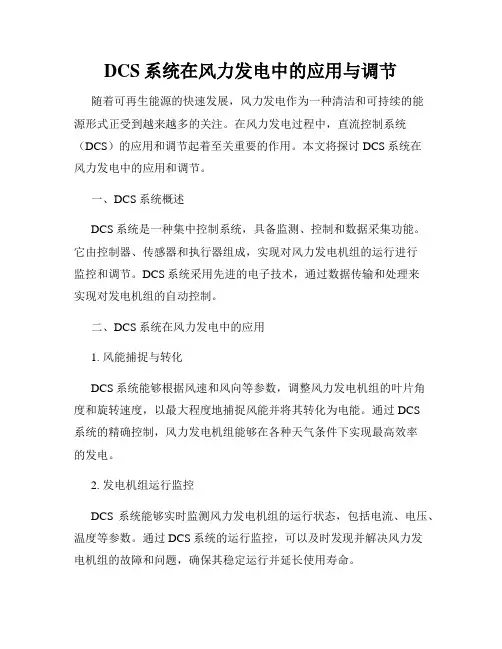

DCS系统在风力发电中的应用与调节
DCS系统在风力发电中的应用与调节随着可再生能源的快速发展，风力发电作为一种清洁和可持续的能源形式正受到越来越多的关注。
在风力发电过程中，直流控制系统（DCS）的应用和调节起着至关重要的作用。
本文将探讨DCS系统在风力发电中的应用和调节。
一、DCS系统概述DCS系统是一种集中控制系统，具备监测、控制和数据采集功能。
它由控制器、传感器和执行器组成，实现对风力发电机组的运行进行监控和调节。
DCS系统采用先进的电子技术，通过数据传输和处理来实现对发电机组的自动控制。
二、DCS系统在风力发电中的应用1. 风能捕捉与转化DCS系统能够根据风速和风向等参数，调整风力发电机组的叶片角度和旋转速度，以最大程度地捕捉风能并将其转化为电能。
通过DCS系统的精确控制，风力发电机组能够在各种天气条件下实现最高效率的发电。
2. 发电机组运行监控DCS系统能够实时监测风力发电机组的运行状态，包括电流、电压、温度等参数。
通过DCS系统的运行监控，可以及时发现并解决风力发电机组的故障和问题，确保其稳定运行并延长使用寿命。
3. 发电功率调节DCS系统可以根据电网需求和风力资源变化，实现风力发电机组的发电功率调节。
在电网负荷较大的情况下，DCS系统可以调整发电机组的输出功率，以满足电网需求；而在风力资源较低的情况下，DCS系统可以调整发电机组的工作状态，以最大限度地利用有限的风能资源。
三、DCS系统在风力发电中的调节策略1. 机组启停控制DCS系统能够根据风速和电网需求，自动进行风力发电机组的启停控制。
当风速达到设定阈值时，DCS系统可以自动启动发电机组；而当电网需求较低或风速过高时，DCS系统会自动停止发电机组以避免过载和损坏。
2. 风速控制DCS系统能够根据风速变化，调整风力发电机组的转速和叶片角度。
在风速较低的情况下，DCS系统可以增加转速和调整叶片角度，以提高风能捕捉效率；而在风速较高的情况下，DCS系统可以降低转速和调整叶片角度，以避免过度负荷和损坏。
风力发电机组的工作原理及主要组成部分
风力发电机组的工作原理及主要组成部分1.风能捕捉：风力发电机组的核心部分是风轮或风叶，它们负责捕捉风能。
当风流通过风轮或风叶时，由于气流的动能和静压力的作用，会导致旋转力矩的产生。
2.动力传输：风能转化为旋转动能后，需要通过轴承和传动系统传输给发电机。
通常情况下，风轮转子和发电机的转子是相互连接的，通过传动系统将转动动能传递给发电机转子。
3.电能转化：传动系统将机械能转化为发电机的转动，进而通过电磁感应原理将机械能转化为电能。
发电机的转子通过旋转感应电流，再通过电磁感应产生电压，最终输出电能。
1.风轮：风力发电机组的核心部分，用于捕捉风能并转化为机械能。
通常采用多片叶片将风流导向转子，并利用气流的动能产生旋转力矩。
风轮的叶片材料通常采用复合材料或金属材料，以提高其耐久性和轻量化。
2.发电机：发电机负责将机械能转化为电能。
通常采用异步发电机或同步发电机来生成电能。
发电机的转子和风轮的转子相互连接，通过传动系统将旋转动能传递给发电机转子，产生电能输出。
3.传动系统：传动系统用于将风轮的旋转动能传递给发电机的转子。
传动系统通常由齿轮箱、轴承等组成。
齿轮箱用于调节风轮旋转速度，使其适应发电机的工作条件。
轴承则用于支撑风轮和发电机的转子。
4.控制系统：控制系统负责监测风力发电机组的工作状态，并控制风轮的转速和发电机的输出电压。
通过控制系统，可以使风力发电机组根据实际的风速和电网需求进行工作调节。
总结起来，风力发电机组通过捕捉风能、运用传动系统将机械能传递给发电机，并最终通过电磁感应将机械能转化为电能。
风力发电机组的主要部件包括风轮、发电机、传动系统和控制系统。
通过这些部件的协调工作，可以将风能高效地转化为电能，实现清洁能源的利用。

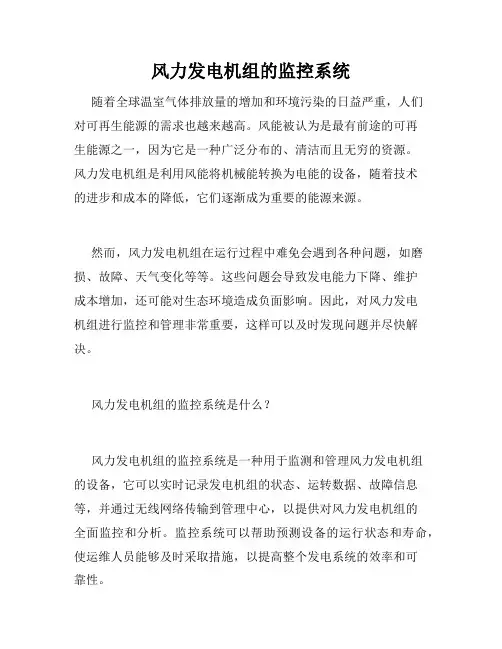

风力发电机组的监控系统
风力发电机组的监控系统随着全球温室气体排放量的增加和环境污染的日益严重，人们对可再生能源的需求也越来越高。
风能被认为是最有前途的可再生能源之一，因为它是一种广泛分布的、清洁而且无穷的资源。
风力发电机组是利用风能将机械能转换为电能的设备，随着技术的进步和成本的降低，它们逐渐成为重要的能源来源。
然而，风力发电机组在运行过程中难免会遇到各种问题，如磨损、故障、天气变化等等。
这些问题会导致发电能力下降、维护成本增加，还可能对生态环境造成负面影响。
因此，对风力发电机组进行监控和管理非常重要，这样可以及时发现问题并尽快解决。
风力发电机组的监控系统是什么？风力发电机组的监控系统是一种用于监测和管理风力发电机组的设备，它可以实时记录发电机组的状态、运转数据、故障信息等，并通过无线网络传输到管理中心，以提供对风力发电机组的全面监控和分析。
监控系统可以帮助预测设备的运行状态和寿命，使运维人员能够及时采取措施，以提高整个发电系统的效率和可靠性。
风力发电机组监控系统的主要功能1. 实时监测风力发电机组的运行状态和性能，并记录关键数据，如发电量、转速、温度等，以便查看历史数据、诊断故障和优化运行。
2. 报警和事件处理，可以在发电机组遇到异常情况时及时通知运维人员，以便快速处理故障，减少停机时间，降低维护成本和生产损失。
3. 远程控制和操作，通过监控系统可以远程调整发电机组的运行模式、转速、控制参数等，以提高发电效率和运行稳定性，还可以远程获取发电机组的实时图像和视频，以便实现无人值守的监控和维护。
4. 数据分析和预测，监控系统可以对累计数据和历史记录进行分析和统计，以便预测设备的运行寿命和性能，提供维护计划和建议，优化设备的维护和维修策略，减少未来的维护成本和风险。
风力发电机组监控系统的优势1. 提高效率和可靠性，监控系统可以提供实时的运行数据和故障信息，以便及时发现和解决问题，减少停机时间和生产损失。
2. 降低维护成本和风险，监控系统可以通过远程诊断和控制，以便更好地维护和管理风力发电机组，并提供维护计划和建议，降低维护成本和风险。
风力发电机组 控制系统及SCADA系统
自动运行控制要求
► 1、开机并网控制
当风速十分钟平均值在系统工作区域内，机 械刹车松开，叶片开始变桨，风力作用于风 轮旋转平面上，风机慢慢起动，当转速即将 升到发电机同步转速时，软启动装置使发电 机连入电网呈异步电动机状态，促使转速快 速升高，待软启动结束旁路接触器动作，机 组并入电网运行。
自动运行控制要求
► 伺服驱动单元 ► 紧急变桨蓄电池及监视单元 ► 紧急变桨模块 ► 超速保护继电器 ► 小型断路器,各种继电器及端子板 ► 各种按钮,指示灯及维护开关
轮毂控制柜功能
► 变桨及紧急收桨控制 ► 紧急收桨系统在线检测 ► 超速保护
► 轮毂速度检测
► 变桨轴承和变桨齿轮润滑控制
► 轮毂温度监视
滑环装置
风机运行状态划分
► 运行状态
1）机械刹车松开 2）允许机组并网发电 3）偏航系统投入自动 4）变桨系统选择最佳工作状态 5）发电机出口开关闭合，若风速够大可以 发电，则大、小发电机的相应开关闭合
风机运行状态划分
► 停机状态
1）机械刹车松开 2）偏航系统停止工作 3）叶片收回至90°变桨系统停止工作 4）发电机出口开关闭合，其余开关均断开
机舱控制柜
► 机舱控制柜组成
1.机舱PLC站 电源模块 FASTBUS从站模块 CANBUS主站模块 以太网模块（本地PC维护接口） DIO AIO模块 2.塔基X-Y振动传感器单元PCH 3.紧急故障继电器 4.各种断路器、继电器、开关等
机舱控制柜主要功能
► 手动/自动偏航控制包括液压刹车 ► 气象站数据检测（风速、风向、温度） ► 润滑系统控制
温度记录模块PTAI216
温度记录模块PTAI216有4路模拟输 入和12路PT100传感器输入 ► 单端或差分模拟输入信号 ► 可输入2线Pt100传感器 ► 分辨率14位（AI） / 12位（ Pt100 ） ► 取样时间2.5毫秒（AI） / 600毫秒 （ Pt100 ） ► 输入与系统电隔离 ► 断线监测投入 ► 监测外部电源电压

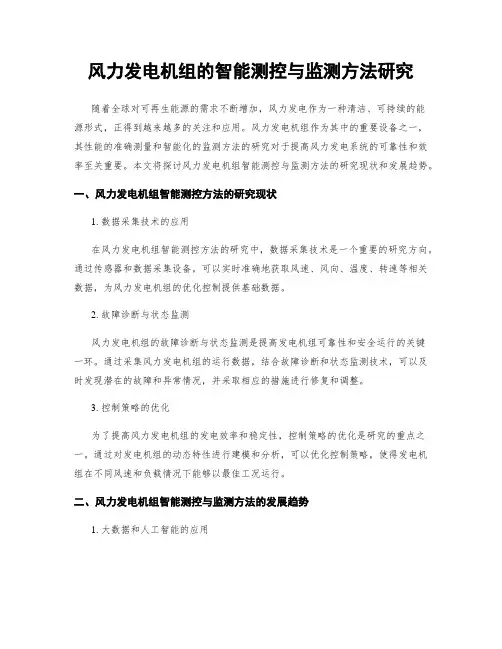

风力发电机组的智能测控与监测方法研究
风力发电机组的智能测控与监测方法研究随着全球对可再生能源的需求不断增加，风力发电作为一种清洁、可持续的能源形式，正得到越来越多的关注和应用。
风力发电机组作为其中的重要设备之一，其性能的准确测量和智能化的监测方法的研究对于提高风力发电系统的可靠性和效率至关重要。
本文将探讨风力发电机组智能测控与监测方法的研究现状和发展趋势。
一、风力发电机组智能测控方法的研究现状1. 数据采集技术的应用在风力发电机组智能测控方法的研究中，数据采集技术是一个重要的研究方向。
通过传感器和数据采集设备，可以实时准确地获取风速、风向、温度、转速等相关数据，为风力发电机组的优化控制提供基础数据。
2. 故障诊断与状态监测风力发电机组的故障诊断与状态监测是提高发电机组可靠性和安全运行的关键一环。
通过采集风力发电机组的运行数据，结合故障诊断和状态监测技术，可以及时发现潜在的故障和异常情况，并采取相应的措施进行修复和调整。
3. 控制策略的优化为了提高风力发电机组的发电效率和稳定性，控制策略的优化是研究的重点之一。
通过对发电机组的动态特性进行建模和分析，可以优化控制策略，使得发电机组在不同风速和负载情况下能够以最佳工况运行。
二、风力发电机组智能测控与监测方法的发展趋势1. 大数据和人工智能的应用随着大数据和人工智能技术的快速发展，风力发电机组智能测控与监测方法也会受益于这些技术的应用。
通过对大量数据的分析和挖掘，可以揭示发电机组运行的规律和模式，并通过人工智能算法实现自动控制和优化。
2. 无线通信技术的应用传统的风力发电机组测控系统通常采用有线连接的方式进行数据传输和控制，存在布线复杂、维护成本高等问题。
而无线通信技术的应用可以实现远程监测和远程控制，提高系统的灵活性和可靠性。
3. 预测与预警技术的完善为了准确预测发电机组的故障和异常情况，预测与预警技术的完善至关重要。
通过运用机器学习和故障诊断算法，可以在故障发生之前预测并发出预警信号，提前采取相应的措施，避免发电机组的损坏和停机。
风力发电机组的控制系统
风力发电机组的控制系统风力发电作为一种清洁、可再生的能源，越来越得到人们的重视和使用。
而风力发电最核心的部分就是风力发电机组控制系统。
本文将深入探讨风力发电机组控制系统的相关知识。
一、风力发电机组的基本组成部分风力发电机组通常由3个主要部分组成：风力涡轮、变速器和发电机。
其中变速器是为了将风力涡轮的旋转速度转变成适合发电机的速度，同时保证风力涡轮在各种风速下都能正常转动。
而发电机则是将机械能转变为电能。
二、风力发电机组的控制系统的分类根据控制对象的不同，风力发电机组控制系统可以分为风力涡轮控制系统和整机控制系统。
1. 风力涡轮控制系统风力涡轮控制系统主要由风速测量仪、方向传感器、转矩信号传感器、角度传感器、变桨控制器等部分组成。
其主要作用是对风速和转矩进行检测和获取，然后根据这些数据控制机组桨叶的角度，调节风力涡轮的输出功率，以适应不同的风速和负载要求。
当遭遇大风或预期外部异常情况时，风力涡轮控制系统还可以自动停机。
2. 整机控制系统整机控制系统主要由仪表、控制器、通信模块、电动机传动机构、机械部分等部分组成。
整机控制系统起到了协调、控制各部分工作的作用，可以实现以最佳的效率输出电能。
其主要作用是监控发电机组的运转状态，通过检测各项参数实时调整变速器的转速，并及时进行告警和自动停机。
三、风力发电机组控制系统的关键技术1. 风力涡轮桨叶轴系统的控制风力涡轮桨叶轴系统的控制是风力发电机组控制系统的核心部分之一，也是解决风机输出功率波动和抖动问题的重要技术。
目前常见的调节方式包括机械调节和电动调节两种。
机械调节方式主要采用伺服驱动的伸缩臂与桨叶之间的连杆机构实现，而电动调节则利用变速器的电动油门、电子液压伺服系统或液压拉杆控制桨毂角度。
其中，电动调节方式更加智能化、精准化。
2. 整机控制系统的优化算法整机控制系统的优化算法是风力发电机组控制系统技术的另一个重要方向。
通过对风能、转速、功率、角度等数据进行分析，整机控制系统可通过智能算法，实现最大效率的输出电能。
风力发电机组的监测系统研究及应用
风力发电机组的监测系统研究及应用随着世界能源消费的不断增长，传统能源逐渐走向枯竭，对于替代能源的需求也日益增加。
风力发电就是一种可能的替代能源之一，它的发展可持续性和环保性得到了认可。
但是，风力发电也面临许多问题，其中一个主要问题是风力发电机组的可靠性和运行安全。
为了解决这些问题，风力发电机组的监测系统的研究和应用成为了一个热门话题。
一、风力发电机组的监测系统的重要性在风力发电中，风力发电机组是最核心的部件。
然而，由于一些不可抗力因素，如风力的变化和风向的变化，风力发电机组的工作环境较为恶劣，易受到外界因素的影响导致出现故障，极大地影响了风力发电的稳定性和可靠性。
而这样的问题不仅仅涉及到经济利益或者环境问题，同时也会引发安全事故，影响大众的生命财产安全。
因此，为了保障风力发电机组的可靠性和安全性，需要在风力发电机组中加入监测系统，监测风力发电机组的各项参数，以便及时发现异常情况，采取措施维护风力发电机组的稳定性和可靠性，同时减少故障率和降低维护成本。
二、风力发电机组监测系统的基本构成风力发电机组监测系统主要由传感器、信号转换器、数据采集器、统计分析软件和人机界面构成。
传感器是监测系统最基本的组成部分，其作用是采集监测物理量，并将其转化为信号，用于后续处理。
在风力发电机组监测系统中，需要采集的监测量包括风机转速、发电功率、温度、振动、油压力等。
信号转换器的作用是将采集到的信号经过増益和调理后，转化为标准信号，用于采集设备的输入端，以后方便数据采集和处理。
数据采集器是通讯器、控制器和输出器的功能综合体，用于与上位机进行数据采集和实时监测，同时也负责数据存储和分析。
统计分析软件主要用于数据处理和分析，可以展示和存储数据，并对数据进行特征抽取和异常检测。
人机界面则是操作员进行数据监测和管理的重要手段。
三、风力发电机组监测系统的应用案例风力发电机组监测系统的应用是非常广泛的，下面为大家分享一个有关风力发电机组监测系统的应用案例。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风力发电机组的控制与监测系统引言：
风力发电作为一种可再生能源的重要形式，正逐渐成为全球能源结构转型的重要组成部分。
风力发电机组的控制与监测系统在保证发电机组安全运行和优化发电性能方面起着至关重要的作用。
本文将从控制系统和监测系统两个方面，探讨风力发电机组的控制与监测技术的发展和应用。
一、控制系统的发展与应用
1.1 控制系统的基本原理
风力发电机组的控制系统主要包括风机控制系统和发电机控制系统。
风机控制系统通过调节叶片角度和转速，使风机在不同风速下保持最佳运行状态；发电机控制系统则负责调节发电机的输出功率和频率，以适应电网的要求。
1.2 控制系统的发展趋势
随着风力发电技术的不断发展，控制系统也在不断升级。
目前，自适应控制、模型预测控制和智能控制等技术被广泛应用于风力发电机组的控制系统中。
这些技术能够根据实时的风速和发电机组状态，实现自动调节和优化控制，提高发电效率和可靠性。
1.3 控制系统的应用案例
以某风力发电场为例，其控制系统采用了自适应控制技术。
该系统通过实时监测风速、风向和发电机组状态等参数，自动调节叶片角度和转速，以实现最佳的风力利用和发电效率。
通过该控制系统的应用，该风力发电场的发电效率提高了10%，并且减少了停机维护次数，降低了运维成本。
二、监测系统的发展与应用
2.1 监测系统的基本原理
风力发电机组的监测系统主要用于实时监测发电机组的运行状态和故障诊断。
该系统通过传感器实时采集风速、叶片转速、温度、振动等参数，并通过数据分析和算法判断发电机组的运行状态和故障情况。
2.2 监测系统的发展趋势
随着物联网和大数据技术的发展，风力发电机组的监测系统也在不断升级。
目前，无线传感器网络、云计算和机器学习等技术被广泛应用于监测系统中。
这些技术能够实现远程监测和数据分析，提高故障诊断的准确性和效率。
2.3 监测系统的应用案例
以某风力发电场为例，其监测系统采用了无线传感器网络和云计算技术。
该系统通过无线传感器实时采集发电机组的运行数据，并将数据上传至云端进行存储和分析。
通过机器学习算法的应用，该系统能够及时发现发电机组的故障，并提供相应的维修建议，提高了发电机组的可靠性和运行效率。
结论：
风力发电机组的控制与监测系统在保证发电机组安全运行和优化发电性能方面起着至关重要的作用。
随着技术的不断发展，控制系统和监测系统也在不断升级，应用了自适应控制、模型预测控制、无线传感器网络、云计算和机器学习等先进技术。
这些技术的应用将进一步提高风力发电机组的发电效率和可靠性，推动风力发电行业的发展。
