绕线型异步电动机启动方法
第二十一章 异步电动机的起动
在定子绕组中串联电抗或电阻都能降低起动电 流，但串电阻起动能耗较大，只用于小容量电 机中。一般都采用定子串电抗降压起动。
在采用电抗降压起动时，若电机端电压降为电 网电压的 1/a，则起动电流降为直接起动的 1/a ，起动转矩降为直接起动的 1/a2 ，比起动电流 降得更厉害。
5
三相异步电动机的起动
二、降压起动
当电源容量不能承受直接起动的电流时，就需 采用降压起动来减小起动电流，但相应地起动转矩 也将减小，因此一般用于轻载起动工况。 定子回路串电抗器起动
用Y-Δ起动
自耦补偿器（自耦变压器）起动
2018年10月11日
第二十一章 异步电机的起动
6
三相异步电动机的起动
• 延边三角形起动。
2018年10月11日
第二十一章 异步电机的起动
15
三、小容量电动机重载起动
主要矛盾是起动转矩不足。
解决的方法：
容量大一号的电动机；
高起动转矩的电动机
特殊电机获得高起动转矩主要是转子电阻的影响。 转子参数自动随转速的变化而变化。
如双鼠笼电机和深槽电机。
2018年10月11日
第二十一章 异步电机的起动
• 电动机容量与供电变压器的比值；
• 起动是否频繁； • 供电线路距离； • 同一台变压器其它用户的要求； 一般7.5KW以下电机允许直接起动。
2018年10月11日
第二十一章 异步电机的起动
13
二、中、大容量电动机轻载起动－降压起动
此时主要矛盾是电流。 降低电流主要靠降低电压。 起动电流：
I st
U1 )2 ( X1 X 2 )2 ( R1 R2
电工理论计考试选择题题库 合肥
2014-4-1
计算机理论考试选择题
29
®
☭
4、Ⅱ类设备是具备(A)特征的设备。 双重绝缘 5、Ⅱ类设备门、盖等外护物必须(D)才 能开启。 用钥匙或工具 6、Ⅲ类设备是具备(B)特征的设备。 安全电压 7、使用安全电压的手持式电动工具属于 （C）类设备。Ⅲ
计算机理论考试选择题 30
2014-4-1
计算机理论考试选择题 12
2014-4-1
®
☭
46、电动机负载过大，会引起电动机 （C）。 过热 47、在桥式起重机上，用得最多的电动 机是(D)电动机。绕线型异步 48、下列带有电刷和滑环的电动机是(D) 异步电动机。绕线型 49、下列(A)是绕线型异步电动机的起动 方法。改变转子外接电阻
2014-4-1 计算机理论考试选择题
15
®
☭
58、绕线型异步电动机的三相转子绕组 的连接方式是(C)。星形连接 59、改变(D)不能改变异步电动机转速。 功率因数 60、两相一零错误接线三相异步电动停 下来后，在空载或轻载条件下再接 通电源时将(A)。 能够按原方向启动
计算机理论考试选择题 16
2014-4-1
计算机理论考试选择题 34
®
☭
ቤተ መጻሕፍቲ ባይዱ
4、对于照明线路，热元件的额定电流可 按负荷电流的(A)倍选取。0.85～1 5、一支40W日光灯的电感式整流器消耗 的有功功率约为(D)W。8W 6、户外灯具一般应选用(C)型灯具。 防水 7、灯具吊管直径不得小于(C)mm。10 8、质量(C)kg以上的灯具应利用预埋 件、吊管安装。3
计算机理论考试选择题 24
2014-4-1
®

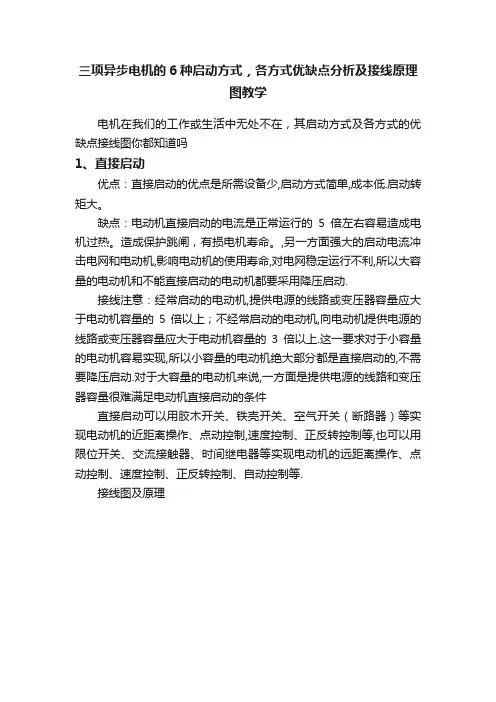

三项异步电机的6种启动方式，各方式优缺点分析及接线原理图教学
三项异步电机的6种启动方式，各方式优缺点分析及接线原理图教学电机在我们的工作或生活中无处不在，其启动方式及各方式的优缺点接线图你都知道吗1、直接启动优点：直接启动的优点是所需设备少,启动方式简单,成本低.启动转矩大。
缺点：电动机直接启动的电流是正常运行的5倍左右容易造成电机过热。
造成保护跳闸，有损电机寿命。
,另一方面强大的启动电流冲击电网和电动机,影响电动机的使用寿命,对电网稳定运行不利,所以大容量的电动机和不能直接启动的电动机都要采用降压启动.接线注意：经常启动的电动机,提供电源的线路或变压器容量应大于电动机容量的5倍以上；不经常启动的电动机,向电动机提供电源的线路或变压器容量应大于电动机容量的3倍以上.这一要求对于小容量的电动机容易实现,所以小容量的电动机绝大部分都是直接启动的,不需要降压启动.对于大容量的电动机来说,一方面是提供电源的线路和变压器容量很难满足电动机直接启动的条件直接启动可以用胶木开关、铁壳开关、空气开关（断路器）等实现电动机的近距离操作、点动控制,速度控制、正反转控制等,也可以用限位开关、交流接触器、时间继电器等实现电动机的远距离操作、点动控制、速度控制、正反转控制、自动控制等.接线图及原理直接启动按下sb1，截图器km线圈吸合通电，电机启动，按下sb2km线圈断电电机停止。
电机直接启动要求电动机只需满足下述三个条件中的一个，就可以直接启动。
1、容量7.5KW以下的三相异步电动机。
2、电动机在启动瞬间造成电网电压波动小于10%的，对于不经常启动的电动机可以放宽到15%；如果有专用变压器S变压器≥5P电机，电动机允许直接频繁启动。
3、满足经验经验公式：Ist/IN<>ST----公用变压器容量，KVA； PN-----电动机额定功率，KW；Ist/IN---电动机启动电流和额定电流之比。
2、用自偶变压器降压启动启动条件：采用自耦变压器降压启动,电动机的启动电流及启动转矩与其端电压的平方成比例降低,相同的启动电流的情况下能获得较大的启动转.如启动电压降至额定电压的65％,其启动电流为全压启动电流的42％,启动转矩为全压启动转矩的42%.优点：是可以直接人工操作控制,也可以用交流接触器自动控制,经久耐用,维护成本低,适合所有的空载、轻载启动异步电动机使用,在生产实践中得到广泛应用.缺点是人工操作要配置比较贵的自偶变压器箱（自偶补偿器箱）,自动控制要配置自偶变压器、交流接触器等启动设备和元件.启动原理图启动原理图原理介绍：如上图所示为按钮、接触器控制补偿器的三相电动机降压启动的控制线路图。
三相绕线式异步电动机的启动控制
三相绕线式异步电动机的启动控制绕线式异步电动机R与鼠笼式异步电动机的主要区别是绕线式异步电动机的转子采用三相对称绕组，启动时通常采用转子串电阻启动，或者是采用频敏变阻器启动。
一、绕线式异步电动机转子串电阻启动1.方法启动时，在绕线式异步电动机的转子回路中串入合适的三相对称电阻，如果正确选取电阻器的电阻值，使转子回路的总电阻值R2=X20，由前面分析可知，此时S m=1，即最大转矩产生在电动机启动瞬间，从而缩短起动时间，达到减小启动电流增大启动转矩的目的。
随着电动机转速的升高，可变电阻逐级减小。
启动完毕后，可变电阻减小到零，转子绕组被直接短接，电动机便在额定状态下运行。
这种启动方法的优点是不仅能够减少启动电流，而且能使启动转矩保持较大范围，故在需要重载启动的设备如桥式起重机、卷扬机、龙门吊车等场合被广泛采用。
其缺点是所需的启动设备较多，一部分能量消耗在启动电阻，而且启动级数较少。
2.绕线式异步电动机转子串电阻启动控制线路串接在三相转子回路的启动电阻，一般接成星形。
利用时间继电器控制电阻自动切除，即转子回路三段启动电阻的短接是依靠KT1、KT2、KT3三个时间继电器及KM1、KM2、KM3三个接触器的相互配合来实现。
图2-70绕线式异步电动机转子串电阻控制线路线路工作原理分析：与启动按钮SBl串接的接触器KMl、KM2、和KM3常闭辅助触头的作用是保证电动机在转子绕组中接入全部外加电阻的条件下才能启动。
如果接触器KMl、KM2、和KM3中任何—个触头因熔焊或机械故障而没有释放时，启动电阻就没有被全部接入转子绕组中，从而使启动电流超过规定的值。
把KMl、KM2和KM3的常闭触头与SBl串接在一起，就可避免这种现象的发生，因三个接触器中只要有一个触头没有恢复闭合，电动机就不可能接通电源直接启动。
停止时按下SB2即可。
二、转子回路串接频敏变阻器启动控制绕线式异步电动机转子绕组串接电阻的启动方法：若想获得良好的启动特性，一般需要较多的启动级数，所用电器多，控制线路复杂，设备投资大，维修不便，同时由于逐级切除电阻，会产生一定的机械冲击力。
绕线式异步电动机启动方法
绕线式异步电动机启动方法绕线式异步电动机？那可是个厉害的家伙！启动方法咱得好好唠唠。
先说说频敏变阻器启动吧。
把频敏变阻器串在转子回路里，这就像给电动机加了个缓冲垫。
启动时，电流通过频敏变阻器，它会自动根据电流变化调整电阻值。
嘿，这不就像个智能小助手嘛！步骤呢，简单得很。
接好线路，一按启动按钮，电动机就慢慢转起来啦。
注意事项可不少哦！得选对合适的频敏变阻器型号，不然就像小马拉大车，使不上劲。
安装的时候也得仔细，接错线可就麻烦啦。
安全性咋样？放心吧！频敏变阻器能限制启动电流，减少对电网的冲击，安全得很。
稳定性也不错，能让电动机平稳启动。
这种启动方法适用于那些需要平稳启动、对启动电流有要求的场合，比如起重机、提升机啥的。
优势嘛，明显得很！成本不高，操作简单，还能保护设备。
就拿起重机来说吧，用频敏变阻器启动，启动平稳，不会晃来晃去，多靠谱！再说说转子串电阻启动。
这就像给电动机加了几个不同的挡位。
启动时，逐步切除电阻，电动机的转速就慢慢上去了。
步骤嘛，先把电阻接好，然后按顺序切除。
可得注意电阻的大小和切除的时机，不然就像开车换挡不及时，会卡顿。
安全性也有保障，能限制电流，保护电机。
稳定性也不赖，能让电动机逐步加速。
这种启动方法适用于那些需要调速的场合，比如矿山设备、轧钢机等。
优势就是可以实现调速，满足不同的工作需求。
想象一下，就像骑自行车，可以根据路况随时调整挡位，多方便！绕线式异步电动机的启动方法各有千秋，选对了方法，就能让电动机高效、安全地运行。
咱可得根据实际情况，好好选择适合的启动方法，让电动机发挥出最大的作用。
《电机与拖动》课程设计——绕线型异步电动机转子串电阻起动设计
摘要进一少巩固和加深“电机与拖动”课程的基本知识，了解绕线型异步电动机转子串电阻起动设计知识在工程实际中的应用。
综合运用“电机与拖动”课程和等候课程的理论及生产实际知识去分析和解决直流电动机调速设计中的一些问题，进行电机设计的训练。
通过计算和绘图，学会运用标准、规范的手册、图册和查阅有关资料等，培养电机设计的基本技能。
掌握绕线型异步电动机转子串电阻起动的原理与步骤；培养独立的思维和动手能力。
一、绕线型异步电动机转子串电阻起动设计原理本次课程设计的主要内容为绕线型异步电动机转子串电阻起动。
为了理解这一课程设计的主要内容，首先必须了解一些与之相关的内容。
三相异步电动机的定义：旋转电机都是利用电与磁的互相转化和互相作用制成的。
三相异步电动机则是利用三相电流通过三相绕组产生在空间旋转的磁场。
三相异步电动机的工作原理：为了能形象的说明问题，将定子三相绕组通入三相电流后产生的旋转磁场用一对旋转的磁极来表示，它以同步转速n0顺时针方向旋转。
于是，转子绕组切割磁感线而产生感应电动势，它的方向可用右手定则来确定。
在N极下，穿出纸面，在S极下，进入纸面。
由于转子绕组是闭合的，在交变的感应电动势作用下，其中就有交变的感应电流流动。
各导体中的感应电流的有功分量和感应电动势同相，两者的方向一致。
根据安培定律，导体中电流的有功分量和旋转磁场互相作用而产生电磁力F，它们的方向按照左手定则来决定。
电磁力将对转子产生电磁转矩，推动转子沿着旋转磁场的旋转方向转动。
至于转子导体中电流的无功分量，因滞后感应电动势90°，根据左手定则，这时电磁力F的作用彼此抵消，不会构成电磁转矩。
由于转子与旋转磁场之间有相对运动时，转子绕组才会切割磁感线而产生感应电动势和感应电流，才能产生电磁转矩，所以转子的转速总是小于同步转速，两者不可能相等，故称为异步电动机，又称感应电动机。
二、异步电动机的结构1．定子（静止部分）1）定子铁心作用：电机磁路的一部分，并在其上放置定子绕组。
绕线型三相异步电机转子电路串电阻启动
引言三相异步电动机是目前应用最为广泛的电动机。
要想讨论电力拖动中经常遇到的绕线型异步电动机转子串电阻启动问题，首先我们要先了解三相异步电动机，这是讨论问题的基础。
异步电动机是交流电动机的一种。
由于异步电动机在性能上有缺陷，所以异步电动机主要作电动机使用。
异步电动机按供电电源相数的不同，有三相、两相和单相之分。
三相异步电动机结构简单、价格便宜、运行可靠、维护方便，是当前工业农业生产中应用最普通的电动机；单相异步电动机容量较小，性能较差，在实验室和家用电器中应用较多；两相异步电动机通常用作控制电机。
一、异步电动机的原理三相对称绕组，接通三相对称电源，流过三相对称电流，产生旋转磁场（电生磁），切割转子导体，感应电势和电流（磁变生电），载流导体在磁场中受到电磁力的作用，形成电磁转矩（电磁生力），使转子朝着旋转磁场旋转的方向旋转。
二、异步电动机的结构组成（一）定子异步电动机的定子由定子铁心、定子绕组和机座三部分组成。
1．定子铁心定子铁心是异步电动机主磁通磁路的一部分。
为了使异步电动机能产生较大的电磁转矩，希望有一个较强的旋转磁场，同时由于旋转磁场对定子铁心以同步转速旋转，定子铁心中的磁通的大小与方向都是变化的，必须设法减少由旋转磁场在定子铁心中所引起的涡流损耗和磁滞损耗，因此，定子铁心由导磁性能较好的0.5mm厚且冲有一定槽形的硅钢片叠压而成。
对于容量较大(10kW以上)的电动机，在硅钢片两面涂以绝缘漆，作为片间绝缘之用。
定子铁心上的槽形通常有三种半闭口槽，半开口槽及开口槽。
从提高电动机的效率和功率因数来看，半闭口槽最好。
2，定子绕组定子绕组是异步电机定子部分的电路，它也是由许多线圈按一定规律联接面成。
能分散嵌入半闭口槽的线圈由高强度漆包圆铜线或圆铝线绕成，放入半开口槽的成型线圈用高强度漆包扁沿线或扁铜线，或用玻璃丝包扁铜线绕成。
开口槽也放入成型线圈，其绝缘通常采用云母带，线圈放入槽内必须与槽壁之间隔有“槽绝缘”，以免电机在运行时绕组对铁心出现击穿或短路故障。
三相绕线式异步电动机启动
三相绕线式异步电动机启动三相绕线式异步电动机的转子回路可以通过滑环外接电阻，达到减少启动电流、提高转子功率因数和增大启动转矩的目的。
在要求启动转矩较高的场合，如起重机械、卷扬机等，广泛应用绕线式异步电动机。
按照绕线式异步电动机启动过程中转子串接装置不同，有串电阻启动与串频敏变阻器启动两种方式。
1.转子回路串接电阻启动三相转子回路中的启动电阻一般接成星形。
在启动前，启动电阻全部接入电路，在启动过程中，启动电阻被逐级短接。
短接电阻的方式有三相电阻不平衡短接法和三相电阻平衡短接法。
使用凸轮控制器来短接电阻宜采用不平衡短接法，如桥式起重机就是采用这种控制方式。
使用接触器来短接电阻时宜采用平衡短接法。
下图所示为按电流原则控制的绕线式转子电动机串电阻启动线路，该电路按照电流原则实现控制，利用电流继电器，根据电动机转子电流大小的变化来控制电阻的分级切除。
KA1～KA3为欠电流继电器，其线圈串接于转子回路中，KA1～KA3三个电流继电器的吸合值相同，但释放值不同，KA1 的释放电流最大，首先释放，KA2 次之，KA3 的释放电流最小，最后释放。
刚启动时，启动电流较大，KA1～KA3同时吸合动作，使全部电阻接入。
随着电动机转速升高，电流减小，KA1～KA3依次释放，分别短接电阻，直到将转子串接的电阻全部短接。
启动过程如下：按下启动按钮 SB2，接触器 KM 通电，电动机 M 串入全部启动电阻（R1+R2+R3）启动，中间继电器KA通电，为接触器KM1～KM3通电作准备。
随着电动机转速的升高，启动电流逐步减小，首先KA1释放，KA1常闭触点闭合，使接触器KM1通电，KM1常开触头闭合，短接第一级启动电阻R1；然后KA2释放，KA2常闭触点闭合，使接触器KM2线圈通电，KM2常开触头闭合，短接第二级启动电阻R2；KA3最后释放，KA3常闭触点闭合，KM3线圈通电，KM3常开触头闭合，短接最后一级电阻R3。
至此，电动机启动过程结束。
