免散瞳眼底照相机技术参数
免散瞳眼底照相机技术参数
免散瞳眼底照相机技术参数
1.类型：数码眼底照相机、免散瞳型
2.观察角度：45度
3.▲传感器分辨率: 2020万像素或更高
4.▲数码相机连接方式：外接式医疗EOS专用相机
5.▲眼底照相机与数码相机为同一品牌，兼容性好
6.最小瞳孔直径￠4mm（SP模式：约￠3.3mm）
7.工作距离：物镜前35mm
8.无补偿透镜：-10D到+15D 负补偿透镜：-7D到-31D
正补偿透镜:+11D到+33D
9.工作距离调整：眼前部指示劈裂线调整
视网膜指示工作距离点
10.曝光补偿：自动
11.对焦方式：直线式劈裂线对焦、自动对焦
12.外眼显示:分离瞳孔调节:;视网膜显示:工作距离点调节
13.▲具有红外眼前节拍摄功能，可拍摄睑板腺图像
14.▲内固视目标：72个LED点矩阵,绿色
15.光源:红外LED/白色LED
16.ISO：400/800/1600/3200/6400 具有低闪光模式。
免散瞳眼底照相机产品技术要求东京光学
2. 性能指标2.1 免散瞳眼底照相机的光辐射安全标准应满足ISO 15004-2：2007规定的要求。
2.2 光学要求免散瞳眼底相机应符合表2的要求。
表2 光学性能要求Φ 4.0mm 以上小瞳孔时：Φ 3.3mm 以上2 1 2 rr r r备注: 免散瞳眼底照相机属于红外眼底相机，分辨率只适用于红外相机的分辨率。
2.3 结构和功能2.3.1 一般要求仪器应设计为对摄影无影响的反射光和散射光存在。
2.3.2 可调亮度仪器被制造成亮度可调时，制造商应给出对应最大光强的相对光强比例的指示2.3.3 固视标：内部固视标：点阵可更改和调整显示位置，可更改显示方法。
周边固视标：根据内部固视标显示位置显示。
2.4 专用信息制造商应向用户提供眼底照相机处于最大光强和最大孔径状态时，介于光谱波长305nm ～1100nm间输出的相对光谱图谱。
该输出光谱应表征仪器出射的照明光束。
2.5 清洗、消毒或灭菌措施2.5.1 接触患者或者操作者的部位及其附近部位，应易于清洗。
消毒或灭菌的部位应不存在消毒或灭菌的死角。
2.5.2 由仪器使用说明书中给出的清洗、消毒或灭菌的方法，不得导致仪器损坏或材料变质，以影响安全防护性能。
2.5.3 仪器接触患者的部位应能配用如一次性保护膜类材料作隔离使用。
使用说明书应给出这种保护隔离材料的要求。
2.6 环境试验应符合GB/T 14710-2009中气候环境Ⅱ组和机械环境Ⅱ及表3的环境试验要求。
2.7 电气安全性能免散瞳眼底照相机应满足GB 9706.1-2007适用条款要求.2.8 电磁兼容性能免散瞳眼底相机应满足标准 YY 0505-2012电磁兼容要求。
2.9 软件功能2.9.1 应有跟踪被检眼、眼底焦点位置的吻合、设定光亮、显示内部固视灯、患者信息的检出、参数设定及数据保存；2.9.2 应能将拍摄影像原样显示、显示扩大/缩小的画面、影像的缩略图；2.9.3 观测、拍摄或记录影像时附带信息的记录、保存功能。
意大利DRS眼底相机参数模板
DRS眼底照相机招标技术参数
要求：相机主机原装进口
一、主要规格和技术相关要求：
1、具备免散瞳功能；
2、具有多种拍照角度；
3、传感器分辨率：48 pixels/deg
4、内置CMOS传感器
5、※视网膜分辨率：15µm，视网膜像素中心距：6µm
6、最小瞳孔直径：3.8mm
7、※拍摄距离：37mm
8、对焦方式：自动
9、具备外眼拍照功能
10、拍摄模式：“一键”完成双眼全自动拍摄。
具备自动寻
找眼球、自动聚焦、自动闪光、自动拍摄、自动寻找对
侧眼；具备手动辅助功能.
11、无需内外眼切换；
12、内固视目标：LED光源
13、光源：红外LED;白色LED
14、具备10.4寸触摸屏显示器
15、显示模式：彩色、无赤光
16、闪光能量可调；
17、具备无损放大功能；
18、具体图像增强处理技术
19、具备3D立体成像技术
20、具备自动拼图功能：7个点位，自由拼图。
21、具备网络连接、自发WIFI功能；支持远程访问。
22、具备不通过电脑，直接连接打印机进行打印功能。
23、※一体式设计，内置300G硬盘存储，无需连接电脑即
可实现图像采集、保存、查询、打印等功能。
免散瞳眼底照相机
2
具备
用及维修技能为止，提供详细培训记录,提供设备设计使用寿命
维修保障：提供中文说明书、操作手册、详细维修手册、电路图、系统安装软件
★3
具备
及维修密码，软件系终身免费升级
一个月内非人为质量问题提供换货。设备出现故障时 2 个小时内提供备用设备，6
4 小时内提供维修方案及报价，24 小时内到达现场，郑州有常驻工程师，提供工程 具备
具备
4 提供近三年的销售业绩
提供
5 数量
1台
二 技术要求
1 视标类型：E
具备
2 检查距离：5m 或 2.5m
具备
3 检查范围：4.0-5.3
具备
4 视力记录：五分记录、小数记录
具备
5 提供详细配置清单及分项报价(含名称、规格、型号、数量、单价)
具备
6 提供设备附件及各类配件详细报价（含名称、规格、型号、数量、单价)
4 小时内提供维修方案及报价，24 小时内到达现场，郑州有常驻工程师，提供工程 具备
师姓名及联系方式
5 提供合同签订后到货时间
具备
视力表箱
一 总体要求
满足临床科室要求，凡涉及设备安装及施工由中标方负责，按照科室要求提供交
★1
具备
钥匙工程
2 投标时要求提供原厂家的检验报告、技术参数表及产品彩页
具备
★3 投标产品应为知名品牌
具备
4 能量调节方式：连续可调
具备
5 激光发射时间：10~2000ms 连续可调
具备
6 激光发射间隔时间：50~1000ms 连续可调
具备
7 裂隙灯适配器光斑大小：50~500μm 连续可调
具备
8 瞄准光波长：635~670nm
苏州微清眼底照相机HFC-03技术参数模板
JPEG
视频格式
3GP
图像色彩模式
彩色，黑白
内存
16GB
数据连接
USB2.0，WIFI，蓝牙，4G无线网，无线打印等，高速传输模式
图片共享
DICOM3.0，云，微信，faቤተ መጻሕፍቲ ባይዱebook，QQ，微博等
电池
3.7V可充电锂电池
适配器
50/60Hz 100~240V交流输入；5V 3A直流输出
充电电流
苏州微清医疗器械有限公司
HFC-03技术参数
型号
HFC-03
产品类别
免散瞳眼底照相机
视场角
45°
像素支持
1000万
固视灯
8点内固视灯
最小瞳孔直径
2.5mm
闪光照明
白光&红外
对焦模式
自动/手动
对焦范围
-20D-+20D
对焦清晰度指示
支持
屏幕分辨率
3.97英寸TFT-LCD，800*480分辨率
触摸屏
多点触摸
最大5V 1.2A
产品尺寸
218mm*118mm*216mm
产品重量
560g

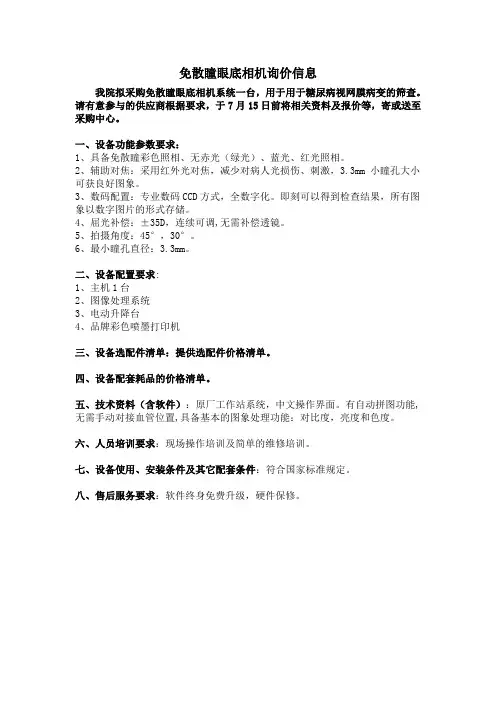

免散瞳眼底相机询价信息
免散瞳眼底相机询价信息
我院拟采购免散瞳眼底相机系统一台，用于用于糖尿病视网膜病变的筛查。
请有意参与的供应商根据要求，于7月15日前将相关资料及报价等，寄或送至采购中心。
一、设备功能参数要求：
1、具备免散瞳彩色照相、无赤光（绿光）、蓝光、红光照相。
2、辅助对焦：采用红外光对焦，减少对病人光损伤、刺激，3.3mm 小瞳孔大小可获良好图象。
3、数码配置：专业数码CCD方式，全数字化。
即刻可以得到检查结果，所有图象以数字图片的形式存储。
4、屈光补偿：±35D，连续可调,无需补偿透镜。
5、拍摄角度：45°，30°。
6、最小瞳孔直径：3.3mm。
二、设备配置要求:
1、主机1台
2、图像处理系统
3、电动升降台
4、品牌彩色喷墨打印机
三、设备选配件清单：提供选配件价格清单。
四、设备配套耗品的价格清单。
五、技术资料（含软件）：原厂工作站系统，中文操作界面。
有自动拼图功能,无需手动对接血管位置,具备基本的图象处理功能：对比度，亮度和色度。
六、人员培训要求：现场操作培训及简单的维修培训。
七、设备使用、安装条件及其它配套条件：符合国家标准规定。
八、售后服务要求：软件终身免费升级，硬件保修。
欧视博眼底相机M5技术参数配置清单模板
序号
配置名称
配置品牌
规格型号
数量单位
产地
1
数字照相机
欧视博
M5
1台
芬兰
2
眼科光学模块
/
/
1个
/
3
充电套装
/
/
1套
/
4
数据连接套装
/
/
1套
/
技术参数
a)相机类型：免散瞳手持式眼底相机
b)视角范围：40°
c)相机分辨率：500万像素CMOS图像传感器
*d)对焦模式：自动对焦；手动对焦（-20D to +20D）
e)最小瞳孔直径：3.0 mm
f)图像和视频格式：JPEG, DICOM;：MPEG-4/MPEG-1
g)外置两个固视点
8GB
j)电源：可充电电池，可连续使用两个小时。
k)数据传输方式：USB
l)图像查看方式：即时图片预览
*m)图像类型：彩色图像，无赤光图像以及红外图像
技术参数及要求
技术参数及要求采购人：郑州人民医院标段/设备名称超广角眼底照相机质量层次无要求□国产□进口品牌□原装进口▲数量（套/台）1台（预算：170万）用途及功能用途：用于眼底病变筛查及眼科手术后的眼底检测设备配置及技术参数要求：一、功能要求：1、免散瞳﹑非接触性2、超广角眼底成像3、支持全眼科眼底检测，诊断和分层分析二、参数要求：1、操作模式：全自动，可一次全自动测量左、右眼2、瞳孔要求：免散瞳，瞳孔直径≥2mm3、成像：3.1、激光成像：采用两种波长的激光进行成像3.2、成像范围：≥130～200度3.3、一次激光扫描，能同时捕捉脉络膜和视网膜2个不同层面的眼底图像3.4、成像功能：全景和立体成像功能4、成像时间：＜0.5s5、分辨率：5.1、常规模式：分辨率＜15μm5.2、后极模式：中央后极部成像范围≥100°，分辨率＜12μm6、存储模式：USB、数据库系统、DICOM直连7、显示屏：旋转触摸控制屏8、软件要求：8.1、分层诊断功能，红、绿通道可以分别显示脉络膜和视网膜8.2、视图：具备3D立体视图演示，模拟眼球立体动画，支持白内障和屈光不正的患教演示8.1、具备读图放大镜功能，支持图像局部放大8.2、图像可传输和存储，可用于远程医疗合作9、影像工作站系统：9.1、高配置计算机工作站，WINDOWS操作系统，显示器分辨率：≥1920x10809.2、图像处理软件：工作站安装全景眼底扫描系统9.3、配置6色打印机三、配置要求：1、超广角眼底照相主机2、影像工作站3、彩色打印机4、操作平台5、图像软件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
免散瞳眼底照相机技术参数
1. 类型：数码眼底照相机、免散瞳型
2. 观察角度：45度
3. ▲传感器分辨率：2020万像素或更高
4. ▲数码相机连接方式：外接式医疗EOS专用相机
5. ▲眼底照相机与数码相机为同一品牌，兼容性好
6. 最小瞳孔直径0 4mm（SP模式：约0 3.3mm）
7. 工作距离：物镜前35mm
8. 无补偿透镜：-10D到+ 15D负补偿透镜：-7D到-31D
正补偿透镜:+11D至到+33D
9. 工作距离调整：眼前部指示劈裂线调整
视网膜指示工作距离点
10. 曝光补偿：自动
11. 对焦方式：直线式劈裂线对焦、自动对焦
12. 外眼显示:分离瞳孔调节:;视网膜显示：工作距离点调节
13. ▲具有红外眼前节拍摄功能，可拍摄睑板腺图像
14. ▲内固视目标：72个LED点矩阵，绿色
15. 光源：红外LED/白色LED
16. ISO: 400/800/1600/3200/6400 具有低闪光模式。
