Q-BQB425-2009连续热镀铝锌合金镀层钢板及钢带
压型钢板在建筑工程中的应用4
度。压型钢板工程中选用镀铝锌板作基板时其选材应以本标准为依据并注意以下各
点 1板的强度等级不宜大于350Mpa 2一般使用环境条件工业或沿海地区轻度侵蚀 介质下使用时视湿度条件按镀层厚度不小于60/60或75/75g/m2 3用作屋面板或墙面 板的基板厚度应分别不小于0.6mm或0.5mm。 压型钢板施工时应按《压型金属板设 计施工规程》YB/216标准执行操作工人需经? 排嘌挡⑹褂米ㄓ霉ぞ甙幢曜佳槭 詹拍苋繁９こ讨柿俊?压型钢板板型基本构造要求 1、墙面用压型钢板宜采用紧固件 隐藏型板型屋面用压型钢板宜采用咬边连接型板型楼盖用压型钢板宜采用闭口型板
抗氧化、防腐性能。 铝镁锰合金板的物理性能 弹性系数69000 Mpa 硬度25900 Mpa 泊松比率0.33 凝固点645℃ 液化点658℃ 比热899J kg-1K-1 热胀冷缩系数23.5??m m-1K-1 密度2700kg m-3 电阻系数29nΩ m 导热性229W m-1 K-1 电导率59.5IACS 铝镁锰合金板的机械性能 抗拉强度164-186 Mpa 屈服强度100-132 Mpa 延伸率 12-21 太嘉所采用的屋面系统为Aluform系统该系统采用直立锁边形式对压型板进 行固定。这种固定方式属于浮滑式设计理念即屋面板可以在固定支座上自由滑动完

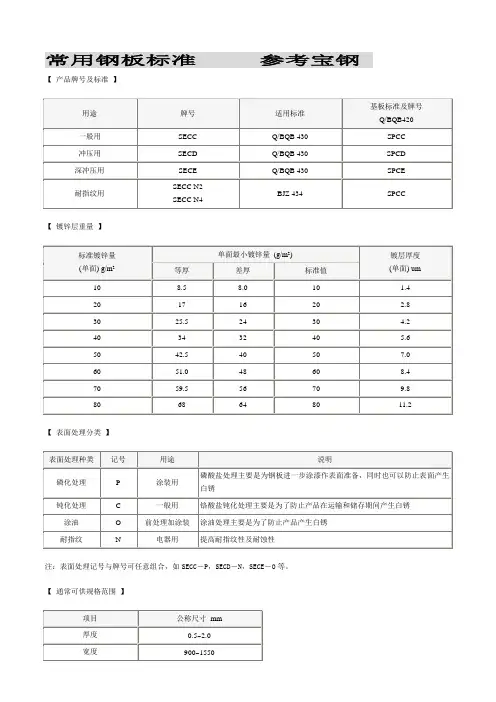

热镀锌 标准及中外牌号对照表
常用钢板标准参考宝钢【产品牌号及标准】【镀锌层重量】【表面处理分类】注：表面处理记号与牌号可任意组合，如SECC－P，SECD－N，SECE－O等。
【通常可供规格范围】【产品牌号及标准】【产品的种类及代号】【镀层种类及可供范围】g/m2【推荐的标准镀层重量】g/m2【表面处理种类及特点】/彩色涂层产品【产品牌号及标准】注：代号后加G表示钢窗用牌号,如TSt02G钢窗料按A级T弯供货。
【按用途、涂料种类、涂料结构分类及代号】注：上表面指以钢板交货时，钢板的正表面为上表面，以钢卷交货时，钢板的外表面为上表面。
【通常可供规格范围】镀铝锌钢板基板则由55%的铝，43.5%的锌和1.5%的硅组成的合金涂层，其防腐能力为同等条件的镀锌钢板基板的4-6倍，是用于屋面、外墙面比较理想的材料。
镀铝锌板经实践证明具有下述特点：非凡的耐候性且使用20年以上无须进行维修。
最近对该屋面/墙面系统早期产品的测试结果表明:镀铝锌板在数十年强烈太阳光线照射、暴晒、工业排泄物的侵蚀及温度应力的作用下，主体性能完好无须进行任何维修。
全球超过5亿平方米的工程实例使该镀铝锌板正在得到更多的建筑师和业主的青睐。
卓越的抗侵蚀性能，新颖的设计风格正是这种屋面/墙面系统广为应用的原因。
研究表明: 目前这种屋面系统在大多数情况下期望达到超过30年甚至更长年限的使用寿命，且无须进行主体维修。
1. 彩色镀铝锌钢板的基材为质轻而高强力的钢材。
2. 经连续式热浸处理后，在钢板的两面形成镀铝锌合金层，经20年的不同环境、实地试验证实了在同样环境下，镀铝锌钢板比镀锌钢材耐用四倍以上。
3. 在镀铝锌钢材上涂上一层化学皮膜，在化学皮膜上再涂覆上极耐腐蚀的环氧基树脂底漆，增加防腐蚀功能。
4. 面层覆涂上耐侯性极佳的有色涂覆特殊强化学聚酯，确保镀铝锌钢板能在使用多年后仍能保持自己的原有色彩和光泽，底部则涂上一层浅灰色涂料使钢板更加美观。
冷连轧薄钢板及钢带Q/BQB 402-1999代替Q/BQB 402-97≥0.30～≤0.40＞0.40～≤0.60＞0.60～≤0.80＞0.80～≤1.00＞1.00～≤1.20＞1.20～≤1.60＞1.60～≤2.00＞2.00～≤2.50＞2.50～≤3.0＞3.0～≤3.5±0.025±0.035±0.045±0.05±0.06±0.07±0.08±0.10±0.11±0.14±0.035±0.045±0.05±0.06±0.07±0.08±0.09±0.11±0.12±0.15－±0.05±0.05±0.06±0.07±0.08±0.09±0.11±0.12±0.15±0.04±0.05±0.06±0.07±0.08±0.10±0.12±0.14±0.16±0.17±0.05±0.06±0.07±0.08±0.09±0.11±0.13±0.15±0.17±0.19－±0.07±0.08±0.09±0.10±0.11±0.13±0.15±0.17±0.19/冷轧系列产品【产品牌号及标准】宝钢企业标准相当国外标准说明标准号牌号标准号牌号一般用Q/BQB403Q/BQB402St12SPCCDIN1623JISG3141St12SPCC冰箱等家电外壳、油桶、钢家俱等一般成形加工用。
常用宝钢钢材标准
常用宝钢钢材标准一、无间隙原子高强度冷连轧钢板及钢带（Q/BQB 413-2009）本标准适用于宝山钢铁股份有限公司生产的厚度为0.50mm～2.50mm的无间隙原子高强度冷连轧钢板及钢带。
通过控制钢中的化学成分来改善钢的塑性应变比（r值）和应变硬化指数（n 值）。
由于钢中元素的固溶强化和无间隙原子的微观结构，这种钢既具有高强度，又具有非常好的冷成型性能，通常用来制作需要深冲压的复杂部件。
钢板及钢带按用途区分应符合下表的规定。
二、加磷高强度冷连轧钢板及钢带（Q/BQB 411-2009）本标准适用于宝山钢铁股份有限公司生产的厚度为0.50mm～2.5mm的加磷高强度冷连轧钢板及钢带（以下简称钢板及钢带）。
在低碳钢或超低碳钢中，主要通过添加最大不超过0.12%的磷等固溶强化元素来提高钢强度。
这种钢具有高强度和良好的冷成形性能，且具备良好的耐冲击和抗疲劳性能，通常用于汽车覆盖件和结构件制作。
钢板及钢带按用途区分应符合下表的规定。
三、冷连轧低碳钢板及钢带（Q/BQB 403-2009）等同于GB/T5213-20008冷轧低碳钢板及钢带本标准适用于宝山钢铁股份有限公司生产的厚度为0.17mm～3.5mm的冷连轧低碳钢板及钢带钢板及钢带按用途区分应符合下表的规定室温储存条件下，对于表面质量要求为FC和FD的钢板及钢带，拉伸应变痕应符合下表的规定。
钢板及钢带各表面质量级别的特征应符合下表的规定。
四、冷连轧碳素钢板及钢带（Q/BQB 402-2009）本标准适用于宝山钢铁股份有限公司生产的厚度为0.17mm～3.5mm的冷连轧碳素钢板及钢带钢板及钢带按用途区分应符合下表的规定室温储存条件下，对于表面质量级别为FC和FD，并以退火及平整状态交货的钢板及钢带，拉伸应变痕应符合下表的规定。
五、冲压用冷连轧钢板及钢带（Q/BQB 408-2009）本标准适用于宝山钢铁股份有限公司生产的厚度为0.30mm～3.5mm的冲压用冷连轧钢板及钢带（以下简称钢板及钢带）钢板及钢带按用途区分应符合表1的规定室温储存条件下，对于表面质量要求为FC和FD的钢板及钢带，拉伸应变痕应符合下表的规定本标准牌号与国内外标准牌号的近似对照表六、烘烤硬化高强度冷连轧钢板及钢带（Q/BQB 416-2009）本标准适用于宝山钢铁股份有限公司生产的厚度为0.50mm～2.5mm的烘烤硬化高强度冷连轧钢板及钢带（以下简称钢板及钢带）在钢中保留一定量的固溶碳、氮原子，同时可通过添加磷、锰等强化元素来提高强度。
BAOSTEEL 梅钢冷轧 产品手册
梅钢冷轧产品手册一、梅钢冷轧产线简介1二、梅钢冷轧厂主要机组介绍2三、梅钢产品介绍41、普冷家电(镀锡基板)产品42、电镀锡产品63、热镀铝锌产品94、热镀锌产品11四、第三方检测报告13五、标签与质保书样本16目 录Contents梅钢冷轧大事年表◇ 2004年，宝钢决定自主集成建设梅钢冷轧工程项目；◇ 2006年，明确产品定位为极薄、高表面质量的镀锡原板、镀锡板、镀锌及镀铝锌板；◇ 2007年3月底，梅钢冷轧主体工程开工；◇ 2009年6月1日，各机组陆续进入热负荷试车，梅钢冷轧厂设备国产化比例70.67％，响应了国家大型薄板冷热连轧成套设备国产份值>70%的要求；◇ 2009年11月24日，梅钢冷轧正式宣布投产，可按用户合同订单生产。
梅钢1420冷轧是宝钢股份自主集成创新工程，除连退和电镀锡机组引进外，其它机组以宝钢为主自主集成，国内负责自主设计制造，包括酸轧、连续退火、热镀锌、热镀铝锌、电镀锡，共5条连续生产机组，以及准备、横切、重卷，3条辅助机组。
机组设计最终成品规模为85万吨/年，其中：普冷板带20万吨/年、电镀锡板带20万吨/年、热镀锌板带20万吨/年、热镀铝锌板带25万吨/年，产品主要面向化工、建筑、轻工、家电、结构、农业等行业。
1、 酸洗-轧机联合机组冷轧工序必须为热处理、涂镀等下游工序提供合格的基板，因此冷轧机的能力决定了整个冷轧板带生产厂的生产规模，即冷轧工序是冷轧板带生产中的核心工序。
梅钢酸轧机组的轧机段采用五机架六辊UCM轧制技术，是宝钢在吸收和消化多条冷连轧引进设备和技术的基础上第一次自主集成创新的产物，其中机械设备由一重负责设计，轧钢工艺含有宝钢大量的专利和技术秘密；酸轧机组三电系统的集成、开发和调试由宝信承担。
酸轧机组设计年产量为83万吨，产品主要供下游连续退火机组、热镀（铝）锌机组。
主要生产工序包括：开卷、拉矫、酸洗、圆盘剪切、五机架六辊UCM轧制、卷取。

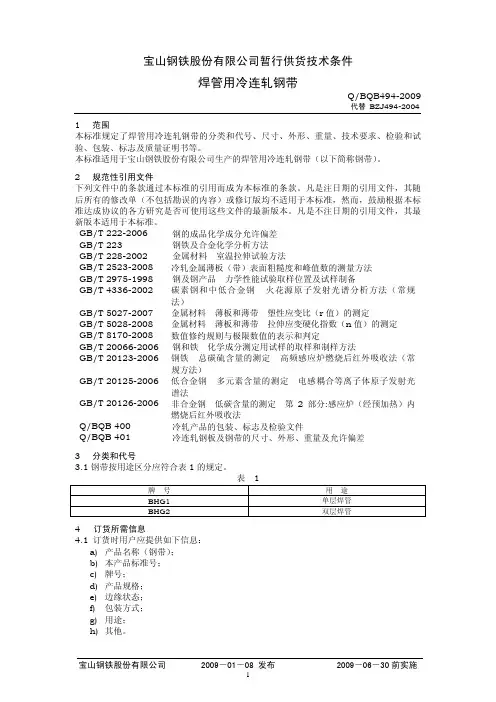

QBQB494-2009焊管用冷连轧钢带
6 技术要求
6.1 化学成分
6.1.1 钢带的化学成分（熔炼分析）应符合表 5 的规定。
表5
牌号
化学成分（熔炼分析） % （质量分数）
C
Si
Mn
P
S
Alt
BHG1
≤0.008
≤0.03
≤0.30
≤0.020
≤0.020
≥0.015
BHG2
≤0.06
≤0.03
≤0.30
≤0.030
6.1.2 钢带的成品化学成分允许偏差应符合 GB/T222 的规定。
7 检验和试验
7.1 钢带的外观用肉眼检查。
7.2 钢带的尺寸和外形应选用合适的测量工具测量。
7.3 钢带的厚度测量点为距边部不小于 10mm（切边）或 20mm（不切边）的任意点。
7.4 钢带应按批验收，每个检验批应由不大于 30 吨的同牌号、同规格、同加工状态的钢
带组成。
7.5 每批钢带的检验项目、试样数量、取样方法、试验方法及取样方向应符合表 9 的规定。
冷轧产品的包装、标志及检验文件
Q/BQB 401
冷连轧钢板及钢带的尺寸、外形、重量及允许偏差
3 分类和代号 3.1 钢带按用途区分应符合表 1 的规定。
表1
牌号
BHG1 BHG2
用途 单层焊管 双层焊管
4 订货所需信息 4.1 订货时用户应提供如下信息：
a) 产品名称（钢带）； b) 本产品标准号； c) 牌号； d) 产品规格； e) 边缘状态； f) 包装方式； g) 用途； h) 其他。
表9
检验项目
试样数量（个）
取样方法
试验方法
化学分析
1/炉
GB/T 20066
彩卷的分类和简介
彩卷的分类和简介 SANY GROUP system office room 【SANYUA16H-彩涂卷,彩钢板|彩色涂层钢板的产品详细介绍概述所属类别：彩涂板系列,又称彩色涂层钢板商品名称：业内称彩钢板,彩钢卷,彩涂卷,彩涂板。
彩涂板的基本概念：在连续机组上以冷轧带钢，镀锌带钢（电镀锌和热镀锌）为基板，经过表面预处理（脱脂和学处理），用辊涂的方法，涂上一层或多层液态涂料，化经过烘烤和冷却所得的板材即为彩色涂层钢板。
由于涂层可以有各种不同的颜色，习惯上把涂层钢板叫做彩色涂层钢板。
广泛应用于建筑、家电、装潢、汽车等领域。
彩色涂层钢板基板类型：■冷轧基板彩色涂层钢板：由冷轧基板生产的彩色板，具有平滑美丽的外观，但是表面涂层的任何细小划伤都会使露铁处很快生成红锈，因此这类产品只能用于要求不高的临时隔离措施和作室内用材。
■热镀锌彩色涂层钢板：把有机涂料涂复在热镀锌钢板上得到的产品即为热镀锌彩涂板。
热镀锌彩涂板除具有锌的保护作用外，表面上的有机涂层还起了隔绝保护、防止生锈的作用，使用寿命比热镀锌板更长。
■热镀铝锌彩涂板：根据要求，也可以采用热镀铝锌钢板作为彩涂基板。
■电镀锌彩涂板：用电镀锌板为基板，涂上有机涂料烘烤所得的产品为电镀锌彩涂板，由于电镀锌板的锌层薄，通常含锌量为20/20g/m2，因此该产品不适合使用在室外制作墙、屋顶等。
但因具有美丽的外观和优良的加工性能，因此主要可用于家电、音响、钢家具、室内装璜等。
彩涂板,彩钢板的用途介绍涂层钢板具有轻质、美观和良好的防腐蚀性能，又可直接加工，它给建筑业、造船业、车辆制造业、家具行业、电气行业等提供了一种新型原材料，起到了以钢代木、高效施工、节约能源、防止污染等良好效果。
在不同的地区和不同的使用部位，采用相同镀锌量、同种涂料、相同涂层厚度的彩色涂层板，其使用寿命会有很大的不同。
例如，在工业区或沿海地区，由于受到空气中二氧化硫气体或盐分的作用，腐蚀速度加快，使用寿命受到影响。
BQB415-2009马氏体钢
3
Q/BQB 415－2009 附录 A （资料性附录） 本标准牌号与国内外标准牌号的近似对照表 表 A.1
Q/BQB 415-2009 HC500/780MS HC700/900MS HC700/980MS HC860/1100MS HC950/1180MS HC1030/1300MS HC1150/1400MS HC1200/1500MS SAE J2340-1999 800 M 900 M 1000 M 1100 M 1200 M 1300 M 1400 M 1500 M SAE J2745-2007 MS 900T/700Y MS 1100T/860Y MS 1300T/1030Y MS 1500T/1200Y GMW 3399-2008 CR 780T/500Y-MS CR 900T/700Y-MS CR 980T/700Y-MS CR 1100T/860Y-MS CR 1300T/1030Y-MS CR 1500T/1200Y-MS
附加说明： 本标准参考 SAE J2745-2007，SAE J2340-1999，GMW3399-2008 编制。 本标准的附录 A 为资料性附录。 本标准由宝山钢铁股份有限公司技术质量部提出。 本标准由宝山钢铁股份有限公司技术质量部起草。 本标准起草人 孙忠明。 本标准为首次发布。
4
宝山钢铁股份有限公司企业标准
马氏体高强度冷连轧钢板及钢带
Q/BQB 415-2009 1 范围 本标准规定了马氏体高强度冷连轧钢板及钢带的术语和定义、分类和代号、尺寸、外形、重 量、技术要求、检验和试验、包装、标志及检验文件等。 本标准适用宝山钢铁股份有限公司生产的厚度为 0.50mm～2.1mm 的马氏体高强度冷连 轧钢板及钢带(以下简称钢板及钢带)。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。 凡是注日期的引用文件， 其随后 所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达 成协议的各方研究是否可使用这些文件的最新版本。 凡是不注日期的引用文件， 其最新版本 适用于本标准。 GB/T 222-2006 钢的成品化学成分允许偏差 GB/T 223 钢铁及合金化学分析方法 GB/T 228-2002 金属材料 室温拉伸试验方法 GB/T 2975-1998 钢及钢产品 力学性能试验取样位置及试样制备 GB/T 4336-2002 碳素钢和中低合金钢 火花源原子发射光谱分析方法（常规 法） GB/T 8170-2008 数值修约规则与极限数值的表示和判定 GB/T 20066-2006 钢和铁 化学成分测定用试样的取样和制样方法 GB/T 20123-2006 钢铁 总碳硫含量的测定 高频感应炉燃烧后红外吸收法 （常 规方法） GB/T 20125-2006 低合金钢 多元素含量的测定 电感耦合等离子体原子发射 光谱法 GB/T 20126-2006 非合金钢 低碳含量的测定 第 2 部分：感应炉（经预加热） 内燃烧后红外吸收法 Q/BQB400 冷轧产品的包装、标志及检验文件 Q/BQB401 冷连轧钢板及钢带的尺寸、外形、重量及允许偏差 3 术语和定义 3.1 马氏体钢 martensitic steels (MS) 钢的显微组织几乎全部为马氏体组织，马氏体钢具有较高的抗拉强度，一般在 1000MPa 以上。马氏体钢通常需进行回火处理以改善其塑性，使其在如此高的强度下，仍具有足够的 成形性能。 4 分类和代号 4.1 钢板及钢带按用途区分应符合表 1 的规定。 表 1
Q-BQB 410-2009 冷连轧碳素结构钢板及钢带[1]
![Q-BQB 410-2009 冷连轧碳素结构钢板及钢带[1]](https://img.taocdn.com/s3/m/ba62a46addccda38376baf49.png)
本标准的附录 A 为资料性附录。 本标准由宝山钢铁股份有限公司技术质量管理部提出。 本标准由宝山钢铁股份有限公司技术质量管理部起草。 本标准起草人 涂树林 。 本标准于 1988 年首次发布，1994 年第一次修订，1999 年第二次修订，2003 年第三次 修订，本次为第四次修订。
4 标准分享网 免费下载
5 尺寸、外形、重量及允许偏差 钢板及钢带的尺寸、外形、重量及允许偏差应符合 Q/BQB 401 的规定。
6 技术要求
6.1 钢的化学成分（熔炼分析）应符合表 3 的规定。钢板及钢带的成品化学成分允许偏差
应符合 GB/T 222 的规定。
表3
牌号 C
化学成分（熔炼分析） % （质量分数）
Mn
P
S
Alt
440
≥26
≥27
≥28
≥29
≥30
a 当屈服现象不明显时采用RP0.2，否则采用ReL。
b 试样为GB/T 228 中的P14 试样，试样方向为横向。
2 标准分享网 免费下载
Q/BQB410-2009
表5
拉伸试验
牌号
屈服强度a
MPa 不小于
抗拉强度 MPa
断后伸长率b
GB/T 20126-2006 非合金钢 低碳含量的测定 第 2 部分:感应炉(经预加热)内燃烧后
红外吸收法
Q/BQB 400
冷轧产品的包装、标志及检验文件
Q/BQB 401
冷连轧钢板及钢带的尺寸、外形、重量及允许偏差
3 分类和代号 3.1 钢板及钢带按用途区分应符合表 1 的规定。
表1
牌号
B240ZK
≤0.20
≤1.60
≤0.035
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
宝山钢铁股份有限公司企业标准连续热镀铝锌合金镀层钢板及钢带(Q/BQB 425-2009 代替Q/BQB425-2005)1 范围本标准规定了连续热浸镀铝锌合金钢板及钢带的术语和定义、分类和代号、尺寸、外形、技术要求、检验和试验、包装、标志及检验文件等。
本标准适用于宝山钢铁股份有限公司生产的厚度为0.22mm～2.0mm的连续热镀铝锌合金镀层钢板及钢带，以下简称钢板及钢带。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 222-2006 钢的成品化学成分允许偏差GB/T 223 钢铁及合金化学分析方法GB/T 228-2002 金属材料室温拉伸试验GB/T 232-1999 金属材料弯曲试验方法GB/T 1839-2008 钢产品镀锌层质量试验方法GB/T 2975-1998 钢及钢产品力学性能试验取样位置及试样制备GB/T 4336-2002 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T 8170-2008 数值修约规则与极限数值的表示和判定GB/T 20066-2006 钢和铁化学成分测定用试样的取样和制样方法GB/T 20123-2006 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）GB/T 20125-2006 低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法GB/T 20126-2006 非合金钢低碳含量的测定第2部分：感应炉（经预加热）内燃烧后红外吸收法Q/BQB 400 冷轧产品的包装、标志及检验文件Q/BQB 401 冷连轧钢板及钢带的尺寸、外形、重量及允许偏差3 术语和定义3.1热镀铝锌合金镀层 hot-dip aluminum-zinc alloy coating连续热镀铝锌生产线生产的、由铝锌合金组成的镀层，镀层中铝的质量百分数约为55％，硅的质量百分数约为1.6％，其余成分为锌。
3.2拉伸应变痕 stretcher strain marks冷加工成形过程中，由于时效的原因，钢板或钢带出现不均匀变形，导致钢板或钢带发生局部塑性变形，最终会在钢板或钢带表面呈现与拉伸方向成一定角度的一系列平行线状的褶皱或不规则折线、不规则表面扭曲等有损表面外观质量的缺陷。
4 分类和代号4.1 钢板及钢带按用途分类应符合表1的规定。
表 1牌号用途DC51D+AZ冷成形用DC52D+AZDC53D+AZDC54D+AZS250GD+AZ结构用S300GD+AZS350GD+AZS550GD+AZ a4.2 钢板及钢带按表面质量区分应符合表2的规定。
表2表面质量级别代号较高级的精整表面FB高级的精整表面FC4.3 镀层重量的表示方法示例如下：钢板：上表面镀层重量/下表面镀层重量，例如：50/50，单位为g/m2。
钢带：外表面镀层重量/内表面镀层重量，例如：60/60，单位为g/m2。
4.4 镀层种类、表面结构、表面处理的分类和代号应符合表3的规定。
表 3项目分类代号镀层种类铝锌合金镀层AZ 镀层表面结构正常锌花-表面处理铬酸钝化 C 无铬钝化C5 铬酸钝化+涂油CO 无铬钝化+涂油CO5 普通耐指纹N 无铬耐指纹N5 涂油O不处理U5 订货所需信息5.1 订货时用户需提供下列信息：a) 产品名称（钢板或钢带）；b) 本产品标准号；c) 牌号；d) 尺寸及其精度(包括厚度、宽度、长度、钢带内径等)；e) 不平度精度；f) 镀层重量；g) 表面处理；h) 表面质量；i) 重量；j) 包装方式；k) 其他。
5.2 如订货合同中未注明尺寸及不平度精度、表面质量级别、表面结构、表面处理及包装方式，则以尺寸为普通精度、不平度为普通精度、表面质量级别为FB、表面处理为耐指纹，并按供方提供的包装方式供货。
6 尺寸、外形、重量及允许偏差6.1 钢板及钢带的公称尺寸应符合表4的规定。
表4 mm公称厚度宽度钢板长度钢带内径0.22～2.0 700～1300 1000～6000 5086.2 钢板及钢带的公称厚度指基板厚度和镀层厚度之和。
6.3 钢板及钢带的尺寸允许偏差应符合附录A（规范性附录）的规定。
6.4 钢板通常按理论重量交货，也可按实际重量交货；理论重量计算方法应符合附录B（规范性附录）的规定。
钢带通常按实际重量交货。
7 技术要求7.1 化学成分7.1.1 钢的化学成分应符合表5的规定。
7.1.2 钢板及钢带的成品化学成分允许偏差应符合GB/T 222的规定。
表 5化学成分（熔炼分析） % （质量分数）不大于牌号C Si Mn P S Ti DC51D+AZDC52D+AZ0.12 0.50 0.60 0.10 0.045 0.30 DC53D+AZDC54D+AZS250GD+AZ 0.20 0.60 1.70 0.10 0.045 -S300GD+AZS350GD+AZS550GD+AZ7.2 冶炼方法钢板及钢带所用的钢采用氧气转炉冶炼。
7.3 交货状态通常情况下，钢板及钢带经热镀(退火)或热镀(退火)加平整后交货。
7.4 力学性能7.4.1 钢板及钢带的力学性能应符合表6和表7的规定。
除非另行规定，拉伸试样为带镀层试样。
7.4.2 由于时效的影响，钢板及钢带的力学性能会随着储存时间的延长而变差，如屈服强度和抗拉强度的上升，断后伸长率的下降，成形性能变差等，建议用户尽早使用。
7.4.3 对于表6中牌号为DC51D+AZ和DC52D+AZ的钢板及钢带，应保证在制造后1个月内，其力学性能符合表6的规定。
对于表6中其他牌号的钢板及钢带，应保证在制造后6个月内，其力学性能符合表6的规定。
7.4.4 对表7中规定牌号的钢板及钢带，其力学性能的时效不作规定。
7.5 拉伸应变痕7.5.1 拉伸应变痕的要求仅适用于表面质量级别为FC的钢板及钢带。
7.5.2 拉伸应变痕的要求不适用于表6中牌号为DC51D+AZ和DC52D+AZ的钢板及钢带；对于表6中其他牌号的钢板及钢带，应保证其在制造后6个月内使用时不出现拉伸应变痕。
7.5.3 拉伸应变痕的要求不适用于表7中规定牌号的钢板及钢带。
7.6 镀层粘附性镀层粘附性应采用适当的试验方法进行试验，除非另行规定，试验方法由供方选择。
表 6牌号拉伸试验a, b, c屈服强度MPa抗拉强度MPa断后伸长率%A80mm不小于DC51D+AZ - 270～500 22DC52D+AZ 140～300 270～420 26DC53D+AZ 140～260 270～380 30DC54D+AZ 120～220 260～350 36a当屈服现象不明显时采用RP0.2，否则采用ReL。
b拉伸试验试样为GB/T 228中的P6试样，试样方向为横向样。
c当产品公称厚度大于0.50mm，但小于等于0.70mm时，断后伸长率允许下降2个单位；当产品公称厚度不0.50mm时，断后伸长率允许下降4个单位。
表 7牌号拉伸试验a, b, c屈服强度MPa不小于抗拉强度MPa不小于断后伸长率%不小于A80mm (L0＝50mm,b＝25mm)S250GD+AZ d 250 330 19 -S300GD+AZ d 300 380 18 -S350GD+AZ d 350 420 16 -S550GD+AZ e, f 550 550 - 2a 拉伸试验试样为纵向样。
b 当屈服现象不明显时采用RP0.2，否则采用ReH。
C 当产品公称厚度不大于0.70mm时，断后伸长率允许下降2个单位。
d 试样为GB/T 228中的P6试样。
e 试样为GB/T 228中的P14试样。
f 对于牌号为S550GD+AZ的产品，当产品的厚度不大于0.7mm时，由于厚度减薄效应，导致伸长率过低，以致无法测得到屈服强度。
此时，屈服强度用抗拉强度代替。
7.7 镀层重量7.7.1可供的公称镀层重量范围为30/30 g/m2～90/90 g/m2。
7.7.2 推荐的公称镀层重量列于表8中，如需方有特殊要求，经供需双方协议，亦可提供其它镀层重量。
7.7.3镀层重量每面三点试验平均值应不小于相应面公称镀层重量，单点试验值应不小于相应面公称镀层重量的85％。
表 8镀层种类推荐的公称镀层重量a g/m2铝锌合金镀层30/30，40/40，50/50，60/60，75/75，90/90a 50 g/m2热镀铝锌合金镀层的厚度约为13.3μm。
7.8 表面质量7.8.1钢板及钢带表面不应有漏镀、镀层脱落、裂纹等影响用户使用的缺陷。
7.8.2钢板及钢带按表面质量区分应符合表9的规定。
表 9表面质量级别代号特征较高级的精整表面FB 表面允许有缺欠，例如小锌粒、压印、划伤、凹坑、色泽不均、黑点、条纹、轻微钝化斑、锌起伏等。
高级的精整表面FC 较好的一面允许有小缺欠，例如光整压印、轻微划伤、细小锌花、锌起伏和轻微钝化斑。
另一面至少为表面质量FB。
7.8.3 对于钢带，由于没有机会切除带缺陷部分，所以允许带缺陷交货，但有缺陷的部分不得超过每卷总长度的6％。
7.9 表面结构钢板及钢带的表面结构应符合表10的规定表 10表面结构特征正常锌花镀层经正常冷凝而得到的铝锌结晶组织。
该镀层表面结构通常具有金属光泽。
7.10表面处理7.10.1 铬酸钝化（C）和无铬钝化（C5）该表面处理可减少产品在运输和储存期间表面产生黑锈。
采用铬酸钝化处理方式，存在表面产生摩擦黑点的风险。
无铬钝化处理时，对钝化膜中有害人体健康的六价铬物质进行限制。
7.10.2 铬酸钝化＋涂油（CO）和无铬钝化＋涂油（CO5）该表面处理可进一步减少产品在运输和储存期间表面产生黑锈。
无铬钝化处理时，对钝化膜中有害人体健康的六价铬物质进行限制。
7.10.3普通耐指纹（N）和无铬耐指纹（N5）该表面处理可减少产品在运输和储存期间表面产生黑锈，同时耐指纹膜可以提高电子或电气产品表面的耐汗渍玷污性。
无铬耐指纹膜对有害人体健康的六价铬物质进行限制。
7.10.4 涂油（O）该表面处理可减少产品在运输和储存期间表面产生黑锈，所涂的防锈油一般不作为后续加工用的轧制油和冲压润滑油。
7.10.5不处理（U）该表面处理仅适用于需方在订货期间明确提出不进行表面处理的情况，并需在合同中注明。
这种情况下，钢板及钢带在运输和储存期间，其表面较易产生黑锈和黑点，用户在选用该处理方式时应慎重。
8 检验和试验8.1 钢板及钢带的表面质量用肉眼检查。
8.2 钢板及钢带的尺寸、外形应采用合适的量具进行测量。
厚度测量部位为距边部不小于20mm的任意点。
