EMC硬件设计规范与滤波器使用注意事项
EMC硬件设计规范与滤波器使用注意事项
硬件EMC规范讲解
电磁干扰的三要素是干扰源、干扰传输途径、干扰接收器。
EMC就围绕这些问题进行研究。
最基本的干扰抑制技术是屏蔽、滤波、接地。
它们主要用来切断干扰的传输途径。
广义的电磁兼容控制技术包括抑制干扰源的发射和提高干扰接收器的敏感度，但已延伸到其他学科领域。
本规范重点在单板的EMC设计上，附带一些必须的EMC知识及法则。
在印制电路板设计阶段对电磁兼容考虑将减少电路在样机中发生电磁干扰。
问题的种类包括公共阻抗耦合、串扰、高频载流导线产生的辐射和通过由互连布线和印制线形成的回路拾取噪声等。
在高速逻辑电路里，这类问题特别脆弱，原因很多：
1、电源与地线的阻抗随频率增加而增加，公共阻抗耦合的发生比较频繁；
2、信号频率较高，通过寄生电容耦合到步线较有效，串扰发生更容易；
3、信号回路尺寸与时钟频率及其谐波的波长相比拟，辐射更加显著。
4、引起信号线路反射的阻抗不匹配问题。
No.1 总体概念及考虑
1、五一五规则，即时钟频率到5MHz或脉冲上升时间小于5ns，则PCB板须采用多层板。
2、不同电源平面不能重叠。
3、公共阻抗耦合问题。
由于地平面电流可能由多个源产生，感应噪声可能高过模电的灵敏度或数电的抗扰度。
解决办法：
①模拟与数字电路应有各自的回路，最后单点接地；
②电源线与回线越宽越好；
③缩短印制线长度；
④电源分配系统去耦。
4、减小环路面积及两环路的交链面积。
5、一个重要思想是：PCB上的EMC主要取决于直流电源线的Z
No.2 布局
下面是电路板布局准则：
1、 晶振尽可能靠近处理器
2、 模拟电路与数字电路占不同的区域
3、 高频放在PCB板的边缘，并逐层排列
4、 用地填充空着的区域
No.3 布线
1、电源线与回线尽可能靠近，最好的方法各走一面。
2、为模拟电路提供一条零伏回线，信号线与回程线小与5：1。
3、针对长平行走线的串扰，增加其间距或在走线之间加一根零伏线。
4、手工时钟布线，远离I/O电路，可考虑加专用信号回程线。
5、关键线路如复位线等接近地回线。
6、为使串扰减至最小，采用双面＃字型布线。
7、高速线避免走直角。
8、强弱信号线分开。
No.4 屏蔽
1、屏蔽 > 模型：
屏蔽效能SE(dB)＝反射损耗R(dB)＋吸收损耗A(dB)
高频射频屏蔽的关键是反射，吸收是低频磁场屏蔽的关键机理。
2、工作频率低于1MHz时，噪声一般由电场或磁场引起，(磁场引起时干扰，一般在几百赫兹以内)，1MHz以上，考虑电磁干扰。
单板上的屏蔽实体包括变压器、传感器、放大器、DC/DC模块等。
更大的涉及单板间、子架、机架的屏蔽。
3、 静电屏蔽不要求屏蔽体是封闭的，只要求高电导率材料和接地两点。
电磁屏蔽不要求接地，但要求感应电流在上有通路，故必须闭合。
磁屏蔽要求高磁导率的材料做 封闭的屏蔽体，为了让涡流产生的磁通和干扰产生的磁通相消达到吸收的目的，对材料有厚度的要求。
高频情况下，三者可以统一，即用高电导率材料(如铜)封闭并接地。
4、对低频，高电导率的材料吸收衰减少，对磁场屏蔽效果不好，需采用高磁导率的材料(如镀锌铁)。
5、磁场屏蔽还取决于厚度、几何形状、孔洞的最大线性尺寸。
6、磁耦合感应的噪声电压UN＝jwB.A.coso＝jwM.I1，(A为电路2闭合环路时面积；B为磁通密度；M为互感；I1为干扰电路的电流。
降低噪声电压，有两个途径，对接收电路而言，B、A和COS0必须减小；对干扰源而言，M和I1必须减小。
双绞线是个很好例子。
它大大减小电路的环路面积，并同时在绞合的另一根芯线上产生相反的电动势。
7、防止电磁泄露的经验公式：缝隙尺寸<λmin/20。
好的电缆屏蔽层覆视率应为70％以上。
No.5 接地
1、300KHz以下一般单点接地，以上多点接地，混合接地频率范围50KHz～10MHz。
另一种分法是：< 0.05λ单点接地；< 0.05λ多点接地。
2、好的接地方式：树形接地
3、信号电路屏蔽罩的接地。
接地点选在放大器等输出端的地线上。
4、对电缆屏蔽层，L< 0.15λ时，一般均在输出端单点接地。
L<0.15λ时，则采用多点接地，一般屏蔽层按0.05λ或0.1λ间隔接地。
混合接地时，一端屏蔽层接地，一端通过电容接地。
5、对于射频电路接地，要求接地线尽量要短或者根本不用接线而实现接地。
最好的接地线是扁平铜编织带。
当地线长度是λ/4波长的奇数倍时，阻抗会很高，同时相当λ/4天线，向外辐射干扰信号。
6、单板内数字地、模拟地有多个，只允许提供一个共地点。
7、接地还包括当用导线作电源回线、搭接等内容。
No.6 滤波
1、选择EMI信号滤波器滤除导线上工作不需要的高频干扰成份，解决高频电磁辐射与接收干扰。
它要保证良好接地。
分线路板安装滤波器、贯通滤波器、连接器滤波器。
从电路形式分，有单电容型、单电感型、L型、π型。
π型滤波器通带到阻带的过渡性能最好，最能保证工作信号质量。
一个典型信号的频谱：
2、选择交直流电源滤波器抑制内外电源线上的传导和辐射干扰，既防止EMI进入电网，危害其它电路，又保护设备自身。
它不衰减工频功率。
DM(差摸)干扰在频率 < 1mhz时占主导地位。
cm在> 1MHz时，占主导地位。
3、使用铁氧体磁珠安装在元件的引线上，用作高频电路的去耦，滤波以及寄生振荡的抑制。
4、尽可能对芯片的电源去耦(1-100nF)，对进入板极的直流电源及稳压器和DC/DC转换器的输出进行滤波(uF)。
注意减小电容引线电感，提高谐振频率，高频应用时甚至可以采取四芯电容。
电容的选取是非常讲究的问题，也是单板EMC控制的手段。
No.7 其它
单板的干扰抑制涉及的面很广，从传输线的阻抗匹配到元器件的EMC控制，从生产工艺到扎线方法，从编码技术到软件抗干扰等。
一个机器的孕育及诞生实际上是EMC工程。
最主要需要工程师们设计中注入EMC意识。
在实验测试过程中，我们常遇到这样的情况：虽然设计工程师在设备电源线上接了电源滤波器，但是该设备还是不能通过"传导骚扰电压发射"测试，工程师怀疑滤波器的滤波效果不好，不断更换滤波器，仍不能得到理想的效果。
EMC设计之滤波电容器使用
EMC设计之滤波电容器使用电容器是电路中最基本的元件之一，利用电容滤除电路上的高频骚扰和对电源解耦是所有电路设计人员都熟悉的。
但是，随着电磁干扰问题的日益突出，特别是干扰频率的日益提高，由于不了解电容的基本特性而达不到预期滤波效果的事情时有发生。
本文介绍一些容易被忽略的影响电容滤波性能的参数及使用电容器抑制电磁骚扰时需要注意的事项。
1电容引线的作用在用电容抑制电磁骚扰时，最容易忽视的问题就是电容引线对滤波效果的影响。
电容器的容抗与频率成反比，正是利用这一特性，将电容并联在信号线与地线之间起到对高频噪声的旁路作用。
然而，在实际工程中，很多人发现这种方法并不能起到预期滤除噪声的效果，面对顽固的电磁噪声束手无策。
出现这种情况的一个原因是忽略了电容引线对旁路效果的影响。
实际电容器的电路模型如图1所示，它是由等效电感（ESL）、电容和等效电阻（ESR）构成的串联网络。
图1 实际电容器的等效电路理想电容的阻抗是随着频率的升高降低，而实际电容的阻抗是图1所示的网络的阻抗特性，在频率较低的时候，呈现电容特性，即阻抗随频率的增加而降低，在某一点发生谐振，在这点电容的阻抗等于等效串联电阻ESR。
在谐振点以上，由于ESL的作用，电容阻抗随着频率的升高而增加，这是电容呈现电感的阻抗特性。
在谐振点以上，由于电容的阻抗增加，因此对高频噪声的旁路作用减弱，甚至消失。
电容的谐振频率由ESL和C共同决定，电容值或电感值越大，则谐振频率越低，也就是电容的高频滤波效果越差。
ESL除了与电容器的种类有关外，电容的引线长度是一个十分重要的参数，引线越长，则电感越大，电容的谐振频率越低。
因此在实际工程中，要使电容器的引线尽量短，电容器的正确安装方法和不正确安装方法如图2所示。
图2 滤波电容的正确安装方法与错误安装方法根据LC电路串联谐振的原理，谐振点不仅与电感有关，还与电容值有关，电容越大，谐振点越低。
许多人认为电容器的容值越大，滤波效果越好，这是一种误解。

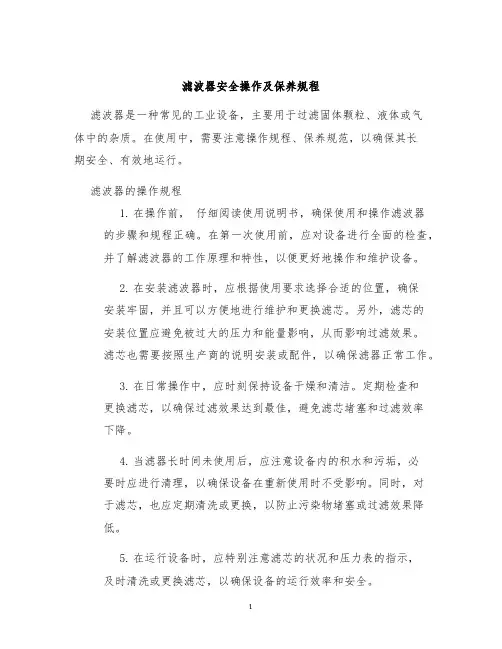

滤波器过滤器安全操作及保养规程
滤波器安全操作及保养规程滤波器是一种常见的工业设备，主要用于过滤固体颗粒、液体或气体中的杂质。
在使用中，需要注意操作规程、保养规范，以确保其长期安全、有效地运行。
滤波器的操作规程1.在操作前，仔细阅读使用说明书，确保使用和操作滤波器的步骤和规程正确。
在第一次使用前，应对设备进行全面的检查，并了解滤波器的工作原理和特性，以便更好地操作和维护设备。
2.在安装滤波器时，应根据使用要求选择合适的位置，确保安装牢固，并且可以方便地进行维护和更换滤芯。
另外，滤芯的安装位置应避免被过大的压力和能量影响，从而影响过滤效果。
滤芯也需要按照生产商的说明安装或配件，以确保滤器正常工作。
3.在日常操作中，应时刻保持设备干燥和清洁。
定期检查和更换滤芯，以确保过滤效果达到最佳，避免滤芯堵塞和过滤效率下降。
4.当滤器长时间未使用后，应注意设备内的积水和污垢，必要时应进行清理，以确保设备在重新使用时不受影响。
同时，对于滤芯，也应定期清洗或更换，以防止污染物堵塞或过滤效果降低。
5.在运行设备时，应特别注意滤芯的状况和压力表的指示，及时清洗或更换滤芯，以确保设备的运行效率和安全。
6.滤波器设备不能在易爆环境和高温环境中使用，以防安全事故发生。
7.使用前检查电源线路、电气接线、机械传动件等各部位是否正常。
设备因电气故障停电或运行异常时，应立即采取措施并及时检修。
8.在进行维修时，务必事先断开电源！对内部进行维修时，必须先将压力释放至零，并将过滤芯卸下。
9.进行维修或调整时，必须严格按照说明书的要求，使用相应的工具和原材料。
不得随意更改或拆除设备的任何零部件。
10.维修后，应对设备进行全面的检查，确保操作规程和安全措施都得到了执行。
滤波器的保养规范1.滤芯的清洗和更换滤芯是滤波器最重要的组成部分之一，它对过滤效果有很大的影响。
因此，定期对滤芯进行清洗和更换是一个必要的保养措施。
每个滤波器制造商都有特定的清洗和更换频率，因此在使用前，请阅读说明书并且了解正确的清洗方法和更换周期。
整机EMC设计之滤波器设计技术
整机EMC设计之滤波器设计技术一、滤波器的基本原理滤波器是用于在电路中表现出不同频率传输特性的组件。
在整机EMC设计中，滤波器主要用于抑制电源线、信号线和天线等传输媒介上的电磁干扰。
基本原理是通过选择合适的电容、电感和电阻组合，使目标频率的干扰信号在滤波器中产生衰减，从而减少传输线上的干扰。
二、滤波器的设计方法1.确定干扰源和电磁敏感器：通过电磁相容性测试和电磁干扰源分析，确定需要进行干扰抑制的信号源和敏感器。
2.确定滤波器类型：根据信号特性和抑制要求，选择合适的滤波器类型。
常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
3.计算滤波器参数：根据目标频率、通带衰减和阻带衰减要求，计算滤波器的参数。
主要参数包括截止频率、通带衰减、阻带衰减和滤波器阶数。
4.设计电感：根据滤波器的截止频率和电感的选择范围，计算所需的电感值。
常见的电感包括线绕型电感、磁性元件和电感矩阵。
5.设计电容：根据滤波器的截止频率和电容的选择范围，计算所需的电容值。
常见的电容包括电感电容、铝电解电容和陶瓷电容。
6.封装和布局：根据滤波器的封装形式和电路布局要求，确定滤波器的安装位置和连接方式。
封装形式可以选择表面贴装或插件式。
7.电路仿真和优化：使用电磁场仿真软件验证滤波器设计的性能，并根据仿真结果对滤波器进行优化。
三、常见的滤波器类型1.低通滤波器：用于抑制高频信号，让低频信号通过。
常见的低通滤波器包括RC低通滤波器和LC低通滤波器。
2.高通滤波器：用于抑制低频信号，让高频信号通过。
常见的高通滤波器包括RC高通滤波器和LC高通滤波器。
3.带通滤波器：用于抑制低频和高频信号，让中频信号通过。
常见的带通滤波器包括RLC带通滤波器和陶瓷带通滤波器。
4.带阻滤波器：用于抑制特定频率的信号，让其他频率的信号通过。
常见的带阻滤波器包括RLC带阻滤波器和陶瓷带阻滤波器。
四、滤波器设计中的注意事项1.尽量减少信号线的长度和走向，避免信号线成为天线或干扰源。
电磁兼容EMC设计指南
电磁兼容EMC设计指南引言：电磁兼容(EMC)是指电子设备在电磁环境中正常工作的能力。
在现代社会中，电子设备的广泛应用使得电磁干扰和电磁敏感性成为一个重要的问题。
为了保证设备的正常运行，减少干扰和敏感性，EMC设计指南为我们提供了一些实用的指导原则。
一、电磁干扰控制1.分离和屏蔽：将敏感器件和辐射源分离，并利用屏蔽材料防止电磁波的传播。
同时，要注意设备的布局设计，避免敏感部件之间的互相干扰。
2.地线设计：正确设计和规划设备的地线系统，保证地线的连续性和低阻抗，并事先考虑到地线回路的电磁耦合和干扰。
3.滤波设计：使用合适的滤波器来限制电磁干扰的传播和进入设备内部，提高设备的抗干扰能力。
4.控制开关电源的EMI：开关电源可能引入较大的干扰，因此需要采取适当的控制措施，例如使用低噪声开关电源，使用隔离电源等。
5.电磁辐射：限制设备本身的电磁辐射，减少对周围设备的干扰。
二、电磁敏感性控制1.设备敏感性测试：在设计阶段进行设备的电磁兼容性测试，以了解设备的敏感性和潜在的问题。
2.屏蔽和滤波：使用屏蔽和滤波装置来减少外界电磁干扰的影响。
3.设备间的距离：在设备布局时，尽量保持设备之间的距离，避免互相的干扰。
4.地线和电源：正确设计和规划设备的地线和电源系统，以降低电磁干扰的传播和影响。
5.接口设计：在设备接口的设计中，要考虑到信号传输的稳定性和抗干扰能力，采取合适的措施，例如增加屏蔽、滤波等。
6.监测和调试：使用适当的设备和工具，定期对设备进行监测和调试，发现问题并及时解决。
三、其它注意事项1.符合标准：遵循相关的EMC标准和规范，确保设备的设计和测试符合国际标准要求。
2.技术培训：提供相关的EMC技术培训，提高设计人员的EMC意识和技能水平。
3.设备的环境适应性：考虑设备在不同环境下的使用，例如温度、湿度、气压等因素对设备的影响。
4.EMC测试设备：选择合适的EMC测试设备和工具，进行设备的测试和验证。
5.设备的整体性能：EMC设计要与设备的整体性能相匹配，保证设备的正常运行和性能表现。
EMC设计之滤波技术讲解
EMC设计之滤波技术讲解1.LC滤波器：LC滤波器是一种基于电感（L）和电容（C）的滤波器。
它主要通过选择合适的电感和电容值，将干扰信号的频率限制在特定范围内。
LC滤波器的原理是基于电感和电容的共振现象，通过调整电感和电容的数值，可以选择性地通过或阻断特定频率的信号。
LC滤波器通常用于消除高频噪声和突发干扰。
2.RC滤波器：RC滤波器是一种基于电阻（R）和电容（C）的滤波器。
它主要基于电容和电阻的时域响应，对信号进行频率选择。
通常，RC滤波器用于阻断或衰减特定频率的信号干扰。
在EMC设计中，RC滤波器通常用于滤除低频噪声和功率线上的杂波。
3.声音滤波器：声音滤波器是一种特殊的滤波器，它主要用于消除设备产生的电声干扰。
这些干扰通常是由于电子设备内部元器件的振动和共振引起的。
声音滤波器的原理是通过选择合适的材料和结构来吸收和隔离声音振动的能量，从而减少电声干扰。
4. 状态滤波器：状态滤波器（State Filter）是一种数字滤波技术，主要应用于数字信号处理（DSP）系统中。
它基于滤波器的状态方程，通过对输入信号进行状态变换，将不需要的频率分量滤除。
状态滤波器具有灵活性和实时性，可以对不同频率的信号进行滤波处理，适用于高速数字信号处理系统。
5. 整流滤波器：整流滤波器（Rectifier Filter）主要用于消除设备输出电源的纹波。
它通常由整流器、电容器和负载组成。
整流器将交流电源转换为直流电源，然后经过电容器滤波，最后供给负载。
整流滤波器可以有效地减少电源输出电压中的高频纹波和噪声，确保设备工作的稳定性。
综上所述，滤波技术在EMC设计中起着至关重要的作用。
通过选择合适的滤波器类型和参数，可以有效地滤除干扰信号，提高设备的电磁兼容性能。
在具体应用中，设计人员需要根据实际需求和系统特点，选择合适的滤波技术进行设计。
同时，还需要考虑不同滤波器之间的互补作用，以获得最佳的滤波效果。
单级emc滤波
单级emc滤波单级EMC滤波是一种常见的电磁兼容技术，用于抑制电磁干扰和保护电子设备的正常工作。
本文将介绍单级EMC滤波的原理、应用和设计要点。
一、单级EMC滤波的原理单级EMC滤波是通过电子元件的选择和组合，以及电路拓扑的设计来实现对电磁干扰的抑制。
其基本原理是利用电容、电感和电阻等元件的特性，对不同频段的电磁波进行滤波和衰减。
在单级EMC滤波中，常用的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
低通滤波器用于滤除高频噪声，高通滤波器则用于滤除低频噪声。
带通滤波器可以选择特定的频段传递，而带阻滤波器则可以选择特定的频段屏蔽。
二、单级EMC滤波的应用单级EMC滤波广泛应用于电子设备和系统中，以提高其抗干扰能力和保证正常工作。
具体应用包括但不限于以下几个方面：1. 通信设备：在无线电通信设备中，单级EMC滤波可以用于抑制发射过程中的杂散辐射和接收过程中的外部干扰。
2. 电源系统：单级EMC滤波可以用于电源系统中，抑制电源线上的高频噪声，保证电子设备的供电质量。
3. 电机驱动：在电机驱动系统中，单级EMC滤波可以抑制电机开关过程中的高频噪声，减少对周围电子设备的干扰。
4. 汽车电子：在汽车电子系统中，单级EMC滤波可以用于抑制汽车电器设备之间的电磁干扰，保证汽车电子系统的稳定性。
三、单级EMC滤波的设计要点在进行单级EMC滤波的设计时，需要考虑以下几个要点：1. 频段选择：根据实际需要，选择合适的频段进行滤波。
不同的应用场景需要选择不同的频段进行滤波。
2. 元件选择：根据滤波器的设计要求，选择合适的电容、电感和电阻等元件。
需要考虑元件的频率响应、工作温度范围和可靠性等因素。
3. 拓扑设计：根据滤波器的工作原理和性能要求，选择合适的电路拓扑结构。
常用的拓扑结构包括LC型、RC型和RL型等。
4. 参数调整：根据实际测试结果，对滤波器的参数进行调整。
包括电容和电感的数值选择，以及电阻的阻值选择。
EMC硬件设计规范与滤波器使用注意事项
EMC硬件设计规范与滤波器使用注意事项首先，硬件设计应遵循以下规范：1.地址布局：要合理布局电路板的地线和电源线，尽量减小回路面积。
避免共地和共电的干扰。
2.互感耦合：在电源线、信号线以及传输线等需要互相影响的场合，应合理布局线路，减小互感耦合。
3.过渡区域：对于高频信号线和低频信号线的过渡区域，要采取降低电阻、电感和电容等措施，以减小信号的反射和传导。
4.接地设计：地线是减少电磁干扰的关键。
应尽量采用回路式的单点接地，减少接地导线的长度和面积。
5.输入和输出电路：合理设计电源输入和信号输出电路，加入足够的滤波器以降低输入和输出中的干扰。
6.ESD防护：采取必要的静电保护措施，包括芯片级和系统级的保护，以减小带电设备对其他设备的电磁干扰。
7.散热设计：保证电路板和器件的散热性能，防止过热对电磁兼容性造成影响。
在硬件设计中，滤波器的使用是一个重要的注意事项。
滤波器可以有效地阻止特定频率的电磁噪声进入设计电路或者从设计电路中传播出去。
下面是一些滤波器使用的注意事项：1.选择合适的滤波器类型：根据设计的需求选择合适的滤波器类型，如低通滤波器、高通滤波器、带通滤波器或者带阻滤波器等。
2.适当的滤波器参数：根据设计需求和工作频率选择适当的滤波器参数，如截止频率、通带衰减等。
3.合理布局滤波器：滤波器应尽量靠近需要被滤除或保护的电路元件，减少与其他线路的接触和干扰。
4.适当的滤波器连接方式：滤波器可以采用串联或并联的方式连接，也可以采用L型、π型等结构，根据具体的设计需求选择合适的连接方式。
5.合适的滤波器材料：滤波器的材料应具有良好的抗干扰性能，如抗电磁干扰能力强、频率响应范围广等。
6.滤波器的测试和验证：在设计完成后，需要对滤波器进行测试和验证，确保其性能达到设计要求，并且对整个系统的EMC性能没有负面影响。
总之，EMC硬件设计规范与滤波器的使用注意事项是确保电子设备在电磁环境中正常运行的重要措施。
通过遵循规范和正确使用滤波器，可以减少电磁干扰，保证设备的可靠性和稳定性。
