抽采钻孔、煤层底板等高线、真倾角、产状等计算程序
井工地测计算公式
常用公式（1）真倾角、垂巷角、顺巷角之间的关系tan 2真倾角=tan 2垂巷角+tan 2顺巷角（2）伪倾角与真之间的关系tan 伪倾角=tan 真倾角×cos 真倾与伪倾之间夹角由上式，真倾角与垂巷角、顺巷角之间的关系cos 垂巷方向与真倾方向之间夹角=tan 垂巷角tan 真倾角cos 顺巷方向与真倾方向之间夹角=tan 顺巷角tan 真倾角（3）孔斜计算方法①均角全距法：是以上、下两测点测得的数据的平均值，控制两点之间的孔段。
2cos2sin11100++-=+++=∑i i i i n i n L X X ααθθ2sin2sin1110++-=+++=∑i i i i n i n L Y Y ααθθ2cos110+-=++=∑i i n i n L Z Z θθ式中：X0，Y0，Z0 孔口坐标；L 测斜间距； θi 天顶角； αi方位角；i 测点号； n测点数；②原角半距法：是用某测点所测得的数据，控制该测点上、下各半的距离。
i in i i n LiL X X αθcos sin 21010∑-=-++=i n i ii n LiL Y Y αθsin sin 2110∑-=-++=in i i n LiL Z Z θ∑-=-++=110cos 2③原角全距法：是用每一测起始点所测得的数据作为控制整个孔段的数据。
i i n i n L X X αθcos sin 100∑-=+=i n i i n L Y Y αθsin sin 100∑-=+=in i n L Z Z θ∑-=+=10cos打钻中揭露煤层时煤层真厚的计算公式：煤层真厚=斜长×SIN（钻孔倾角与煤层倾角之间的夹角）将9号煤底板等高线改为8号煤底板等高线的方法：1）断层的修改断层线向下盘方向移动距离：煤层间距×COS断层倾角SIN断层倾角与煤层倾角之间的夹角2）等高线的修改底板等高线向煤层倾向移动距离：间距SIN煤层倾角3)煤层露头线的修改（其原理与断层线原理相同）煤层露头线向深部（东部）移动距离：煤层间距×COS冲积层倾角SIN冲积层倾角与煤层倾角之间的夹角在冲积层倾角较小的情况下，直接用公式：煤层间距SIN煤层倾角4）风化带、氧化带的修改？我矿风化带、氧化带的形成、含义煤层稳定性有关参数的计算方法 1、煤层的可采性指数Km=n'n式中：n —井田内参与煤厚评价的内煤点总数（要求分布均一，有代表性）； n ’—其中煤厚大于或等于可采厚度的见煤点数 2、煤层厚度变异系数γ=%100⨯M SS=1)(12--∑=n M Mni i式中：Mi —每个见煤点的实测厚度；M—矿井（或分区）的平均煤厚；n —参与评价的见煤点数； S —均方差值。
公式计算法测定煤岩层产状要素的研究及应用
公式计算法测定煤岩层产状要素的研究及应用在煤矿生产中，煤岩层的产状要素对煤矿生产具有重要意义，它是巷道布置和选择采煤方法的主要依据。
目前，煤矿地质人员测定煤岩层产状要素的方法主要有：直接测定法（层面测量、巷道接线测量）、间接测定法和矿图求解法〔1〕〔2〕。
这几种方法在现场测定需多人合作才能完成，局限性强，测量数据误差较大。
本文研究的公式计算法测定煤岩层产状要素能有效地克服上述不足，具有广泛推广应用的价值。
1.公式推导1.1 真倾角与视倾角的换算关系式本文公式计算法是利用地质人员在井下掘进工作面及巷道的一帮测得的一组视倾角，然后套用公式计算出煤岩层产状要素。
因此有必要先对煤岩层的真倾角与视倾角的换算关系式进行推导。
煤岩层的产状要素（图1－1、图1-2）走向：煤岩层层面与水平面的交线叫走向线，走向线的两个延伸方向即为走向。
它表示煤岩层在平面上的延伸方向。
倾向：煤岩层层面上与走向线垂直，并沿层面向下所引的直线叫倾斜线（或叫真倾斜线）。
它在水平面上的投影线（叫倾向线）所指的方向即为煤岩层的倾向（或叫真倾向）。
它表示煤岩层的倾斜方向。
在煤岩层面上斜交走向所引的任一直线叫视倾斜线，它在水平面上的投影线（叫视倾向线）所指的方向则为煤岩层的视倾向或伪倾向。
倾角(α)：煤岩层层面上的真倾斜线与其在水平面上投影线的夹角叫倾角（或叫真倾角），它表示煤岩层在空间的倾斜程度。
视倾斜线与其在水平面上投影线的夹角叫视倾角（或叫伪倾角）(α′)。
视倾角永远小于真倾角。
真倾角与视倾角的换算关系式推导在图1-2中ω为真倾向线与视倾向线投影之间的夹角。
运用三角函数求导α、α′、ω之间的三角几何关系式。
在△AEC 中，∠AEC=90°，EC=AE/tg α′在△ADE 中，∠AED=90°，DE=AE/tg α∴在△DEC 中，∠EDC=90°，cos ω=DE/EC=(AE/tg α)/( AE/tg α′)= tg α′/ tg α即：tg α′= tg α·cos ω ①上式即为煤岩层的真倾角与伪倾角的换算关系式。
煤矿采掘作业规程编制规范
采掘作业规程编制指引XXXXXXXXXX公司XXXX年X月目录1总则 (1)1.1编制范围 (1)1.2编制原则 (1)1.3编制准备 (1)1.4编制内容与要求 (2)1.5编制格式 (2)1.6规程的审批与复审 (2)1.7规程的修改补充 (3)1.8安全技术措施 (4)1.9规程的贯彻考试 (4)1.10规程的存档 (4)1.11其它 (5)2采煤作业规程编制大纲 (6)2.1概况 (6)2.1.1工作面位置及井上下关系 (6)2.1.2巷道布置 (6)2.1.3煤层 (7)2.1.4煤层顶底板 (7)2.1.5地质构造 (7)2.1.6水文地质 (7)2.1.7影响回采的其它因素 (8)2.1.8储量及服务年限 (8)2.1.9主要编制依据 (8)2.2采煤方法与采煤工艺 (9)2.2.1采煤方法 (9)2.2.2采煤工艺 (9)2.2.3采煤面生产能力计算 (10)2.3顶板管理 (11)2.3.1支护设计 (11)2.3.2工作面顶板管理 (13)2.3.3两巷及端头顶板管理 (14)2.3.4矿压观测 (15)2.4生产系统 (15)2.4.1运输系统 (15)2.4.2通风系统 (15)2.4.3瓦斯防治 (17)2.4.4综合防尘 (17)2.4.5防治煤层自然发火 (18)2.4.6排水系统 (18)2.4.7供电系统 (18)2.4.8通讯联络系统与照明 (19)2.5劳动组织及主要技术经济指标 (19)2.5.1劳动组织 (19)2.5.2主要技术经济指标 (19)2.6煤质管理 (20)2.7安全技术措施 (20)2.7.1一般规定 (21)2.7.2顶板管理 (21)2.7.3防治水 (21)2.7.4爆破 (22)2.7.5一通三防 (22)2.7.6运输 (22)2.7.7机电 (23)2.7.8其它 (23)2.8灾害应急措施及避灾路线 (23)2.8.1安全避险六大系统 (23)2.8.3避灾路线 (25)3掘进作业规程编制大纲 (26)3.1概况 (26)3.1.1工程概述 (26)3.1.2巷道布置 (26)3.1.3地面相对位置及邻近采区开采情况 (26)3.1.4编制依据 (26)3.2地质与水文地质 (27)3.2.1煤（岩）层赋存特征 (27)3.2.2地质构造 (27)3.2.3水文地质 (27)3.3巷道断面与支护 (28)3.3.1巷道断面 (28)3.3.2支护设计 (28)3.3.3工程质量标准 (29)3.3.4矿压观测 (29)3.4施工方法与施工工艺 (30)3.4.1施工方法 (30)3.4.2凿岩方式 (30)3.4.3临时支护 (31)3.4.4装载与运输 (31)3.4.5永久支护 (31)3.4.6管线吊挂与轨道铺设 (32)3.4.7巷道水沟 (32)3.4.8设备及工具配备 (32)3.5生产系统 (33)3.5.1通风系统 (33)3.5.2瓦斯防治 (35)3.5.3综合防尘 (36)3.5.5压风系统 (36)3.5.6排水系统 (36)3.5.7供电 (37)3.5.8运输系统 (37)3.5.9通讯联络系统与照明 (37)3.6劳动组织及主要技术经济指标 (37)3.6.1劳动组织 (37)3.6.2循环作业 (38)3.6.3主要技术经济指标 (38)3.7安全技术措施 (39)3.7.1一般规定 (39)3.7.2顶板安全技术措施 (40)3.7.3爆破安全技术措施 (40)3.7.4一通三防安全技术措施 (40)3.7.5防治水安全技术措施 (41)3.7.6机电安全技术措施 (41)3.7.7提升运输安全技术措施 (42)3.7.8其他 (42)3.8灾害应急措施及避灾路线 (42)3.8.1安全避险六大系统 (42)3.8.2应急措施 (44)3.8.3避灾路线 (44)4采掘作业规程样本 (45)4.1采煤作业规程样本 (45)4.2掘进作业规程样本 (45)1总则1.1编制范围1.1.1每个采煤和掘进工作面开工前，必须有经过批准的作业规程，严禁无规程施工。
煤矿钻孔设计、施工、验收、抽验管理办法
钻孔设计、施工、验收、抽验管理办法为进一步加强钻孔设计及施工、抽查管理，确保钻孔施工参数真实有效，杜绝弄虚作假的行为，保证煤矿安全生产，结合我矿实际制定本办法。
一、总则1、本办法中钻孔是指煤矿井下施工的地质钻孔、探放水钻孔、瓦斯抽放钻孔、瓦斯含量（压力）测定钻孔等。
2、成立以矿长为组长，安全矿长为副组长，其他班子成员、安全科、通风工区、技术科负责人、地测技术员、通风技术员为成员的钻孔验收、复查领导小组。
3、总工程师负责组织制定、审核各类钻孔的设计和施工方案。
4、钻孔的日常验收、抽查、监督管理由安全矿长牵头负责。
5、通风工区在施工钻孔前，要先告知驻矿安监员。
二、钻孔的设计、施工1、各类钻孔施工的数量、方位、倾角、孔径、孔深及终孔间距、抽放半径、超前保护距离等参数必须在专项设计中明确规定。
设计必须符合《防治煤与瓦斯突出规定》、《煤矿防治水规定》等规定要求。
2、地质钻孔和探放水钻孔设计和施工安全技术措施由地质技术员或地质工程师负责编制，瓦斯抽放钻孔、瓦斯含量检测孔设计和施工安全技术措施由通风技术员或通风工程师负责编制，经总工程师批准后方可实施，防突专项设计必须报经公司批准后方可实施，未经审批签字进行施工的钻孔一律不得验收结算。
所有设计必须附有钻孔施工的平面图、剖面图、断面图、参数表。
3、地质钻孔、探放水钻孔施工前，测量人员必须在距迎头3米处放一组中心线（否则罚款200元），然后由通风工区配合技术人员根据设计现场标定钻孔开孔位置及方位，不得在有金属影响的施工现场用罗盘测定钻孔方位；穿层抽放钻孔、本煤层抽放、挂耳超前抽放钻孔、预测预报钻孔、瓦斯含量检测钻孔由通风技术员按设计定位放线。
否则一次罚款200元。
4、所有钻孔施工地点，必须悬挂钻孔施工管理牌板包括钻孔施工前设计图、钻孔施工结束后成果图（内容包括：地点、编号、孔号、钻孔类别、孔径、方位、倾角、孔深等），钻孔必须按设计要求进行施工，开孔方位和倾角不得超过公司规定的允许误差。
煤层储量计算图的编制方法
煤层储量计算图的编制方法摘要:通过储量图的编制,掌握底板等高线的制作方法,储量块段的圈定方法,可采边界的划分,储量级别的确定,为煤矿的生产和设计奠定一定的技术基础。
关键词:储量计算等高线可采边界储量级别生产矿井的煤层储量计算图是以煤层等高线图或煤层立面投影图（附有采掘工程）为基础,注记各种煤层储量计算数据,圈定各级储量计算块段即成储量计算图。
一、比例尺和内容储量计算图的比例尺为1:500——1:5000。
图面内容主要包括以下几方面:地理坐标方格网、指北线,以及图名、图签、图例和比例尺等。
1.煤层上方地面主要建筑、铁路、公路及地表水体（河流、湖泊、水库等）2.通过该煤层的所有井巷工程、钻孔、探槽、探井、探巷、生产小窑和老窑,以及它们的名称和编号;勘探线及编号。
3.各勘探工程及井巷工程的见煤点位置或煤层厚度测量点位置、每层厚度及底板标高。
4.煤层底板等高线及标高值;断煤交线及断层名称或编号;煤层尖灭界线、岩浆侵入体界线、陷落柱界线、煤层冲蚀界线等。
5.井田边界、煤层露头线、采空区边界线、老窑积水范围界线、煤层风氧化带边界线等。
6.还应绘出储量计算边界、不同储量类别和级别的界线、各种煤柱界线、储量计算块段界线（每一块段均标注出编号、储量级别、平均煤厚、平均倾角和储量值等）;各勘探工程及井巷工程的见煤点或煤层厚度测量点,要绘出煤层小柱状（比例尺1:200或1:100）,注示主要煤质指标（灰分）。
二、编制方法和步骤储量计算图的编制,首先要绘制煤层等高线图,然后在煤层等高线图的基础之上划分块段、圈定储量和进行储量计算,最后进行检查、校对和整理。
（一）绘制煤层等高线图1.准备底图。
依据编图范围和比例尺确定图幅;绘制地理坐标方格网,注明每一经、纬线的坐标值,标出指北线。
2.根据地形地质图或地形图,转绘地面建筑、铁路、公路及地表水体等。
3.依据分层采掘工程平面图,将通过该煤层的所有井巷工程转绘下来,依据坐标值,将穿过该煤层的各个勘探工程、生产小窑及老窑等投绘到图上;注明上述每一工程的名称或编号。

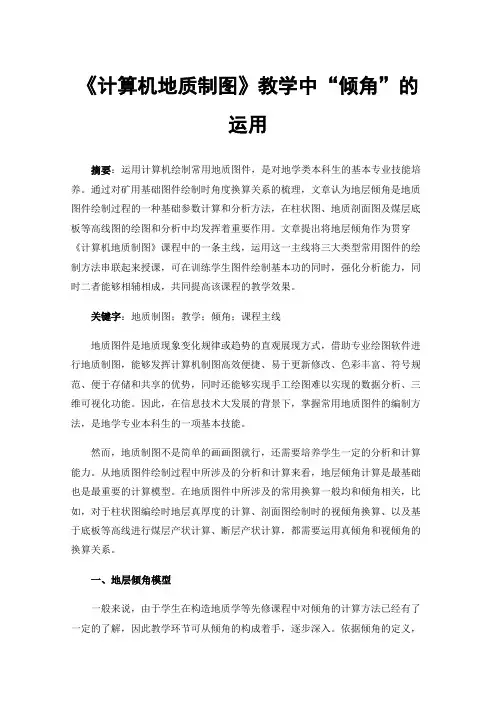

《计算机地质制图》教学中“倾角”的运用
