JS电流互感器现场检定
电流互感器现场检定
开关 按键
电流 负荷箱
电压 负荷箱
电脑
互感器 校验仪
互感器校验台
调压器
标准电压、电流互感器
电源开关 按键
测量接线端子 显示屏 电源输入端
通信口 微型打印机
互感器校验仪
电流、电压负荷箱
—
电流互感器
除外
3、工频耐压试验
1）一次对二次及对地加试验电压按出厂试验的85%进行，从接近于零的电压平稳上升； 2）试验二次对地间加压2kV停留1min； 3）然后平稳下降到接近零电压试验时无异音、无异味、无击穿和表面放电，绝缘保持良好。
4、绕组极性检查：
使用电流互感器校验仪检查绕组的极性。按比较法线路接线，升起电流至额定值的5%以下测试，用 校验仪的极性指示功能或误差测试功能，确定互感器的极性。
分类：测量用： 一般用途 0.1、0.2、0.5、1、3、5
特殊用途 0.1S、0.2S
保护用： P级（5P20、10P20）
TP级（TPX、TPY、TPZ）
误差限值（条件：额定频率、额定功率因数、额定负荷25%~100%之间）
11
12
互感器检验装置
• 互感器检验装置包括标准互感器、互感器校验仪、二次电压（电 流）负荷箱、供电电压互感器（升压器、升流器）、电压（电流） 调节设备，以及互感器的一次、二次接线等。
7
7
电流互感器的误差是由铁心所消耗的励磁磁动势 引起的。也就是说一次电流I1消耗一小部分励磁电流I0使 铁心有磁性，在二次产生感应电势，这样才有了二次电 流I2。
电流互感器误差（用复数误差表示）：
JS多功能电能表现场检验

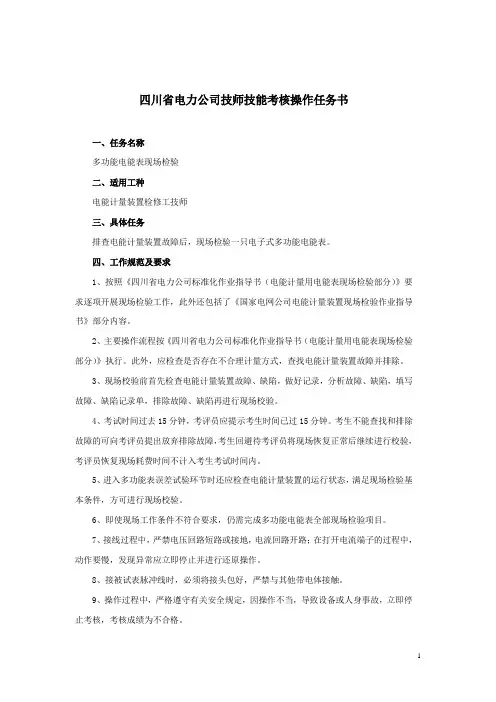

四川省电力公司技师技能考核操作任务书一、任务名称多功能电能表现场检验二、适用工种电能计量装置检修工技师三、具体任务排查电能计量装置故障后，现场检验一只电子式多功能电能表。
四、工作规范及要求1、按照《四川省电力公司标准化作业指导书（电能计量用电能表现场检验部分）》要求逐项开展现场检验工作，此外还包括了《国家电网公司电能计量装置现场检验作业指导书》部分内容。
2、主要操作流程按《四川省电力公司标准化作业指导书（电能计量用电能表现场检验部分）》执行。
此外，应检查是否存在不合理计量方式，查找电能计量装置故障并排除。
3、现场校验前首先检查电能计量装置故障、缺陷，做好记录，分析故障、缺陷，填写故障、缺陷记录单，排除故障、缺陷再进行现场校验。
4、考试时间过去15分钟，考评员应提示考生时间已过15分钟。
考生不能查找和排除故障的可向考评员提出放弃排除故障，考生回避待考评员将现场恢复正常后继续进行校验，考评员恢复现场耗费时间不计入考生考试时间内。
5、进入多功能表误差试验环节时还应检查电能计量装置的运行状态，满足现场检验基本条件，方可进行现场校验。
6、即使现场工作条件不符合要求，仍需完成多功能电能表全部现场检验项目。
7、接线过程中，严禁电压回路短路或接地，电流回路开路；在打开电流端子的过程中，动作要慢，发现异常应立即停止并进行还原操作。
8、接被试表脉冲线时，必须将接头包好，严禁与其他带电体接触。
9、操作过程中，严格遵守有关安全规定，因操作不当，导致设备或人身事故，立即停止考核，考核成绩为不合格。
10、工作票在考场外填写好。
五、时间要求操作时间为50分钟，时间到立即终止任务（不计算时间分，超时完成部分不得分）。
六、现场检验基本信息四川省电力公司电能计量装置检修技师多功能电能表现场检验考核要求及评分细则345电能表现场检验记录（1）户名：地址：变压器容量：倍率：计量装置类别：月用电量：万kWh电能表现场检验记录（2）（规范性附录）电能计量装置故障、缺陷记录。
互感器的现场检定及应注意的技术问题
互感器的现场检定及应注意的技术问题摘要：电流互感器是一种把电力线路上大小不一的电流变成～定范围内的电流的仪器，以方便测量。
在日常的检定设备的选择中，更多的是注重了主标准器的重要性，对电流互感器的退磁、二次负荷的误差以及升流器的选择关注不是太多。
但在实际检定工作中，上述三个方面对检定过程中的误差存在着显著影响，有必要引起大家的特别注意。
关键词：电流互感器；现场检定；技术问题；注意事项1 电流互感器特点电流互感器一般有电磁式与电容式两种形式，它的一次绕组直接串连在电力线路中，匝数很少，一次绕组中的电流完全取决于被测线路的电流；二次绕组的匝数较多，串接在测量仪表或继电保护回路里。
电流互感器在工作时，它的二次回路始终是闭合的，但因测量仪表和继电保护装置的串连线圈阻抗很小，电流互感器的工作情况接近短路，并且它的一次电流与二次回路的阻抗无关。
电流互感器的二次侧额定电流一般为5A或1A。
运行中的电流互感器二次回路不允许开路，因为二次侧开路会产生很高的电压，直接影响设备和运行人员的安全。
为了保证工作人员在接触测量仪表测量仪表和继电器时的安全，电流互感器二次侧必须可靠接地，通常开断电流互感器的二次回路前，应先将其二次端子用铜线短接。
2 互感器现场检定的机器设备要求2.1 电流互感器的现场检定所需机器设备的技术要求（1）标准的电流互感器一台，0.05级及以上，其额定电流比要与被试现场电流互感器相一致，互感器检定中用作标准器，精度通常比被测高两个等级以上，设计多个变比抽头，以适应不同互感器的检定。
（2）互感器校验仪一台，测量标准互感器和被试互感器之间的误差，显示其工作电流。
（3）升流器一台，满足升流容量要求与调压器配合，匹配产生不同需要的测试电流。
（4）调压器一台，通常与保护和开关等安装在一个操作台内，分为粗调和细调两个调压器，满足调节细度要求。
在额定电流2500A以下测量时，要用10kVA通用的调压器组合制作，更大的电流要进行特殊制作，通常需要30—60kVA。
750kVGIS电流互感器现场检定试验方法
试验结果表明 ,该研究结论可直接用于我国 750 kV 及 1000 kV 特高压交流输电工程电流互感器的现场检定试验 。
关键词 : 气体绝缘封闭式组合电器 ; 电流互感器 ; 现场检定试验 ; 额定试验电流 ; 无功补偿 ; 返回导体
中图分类号 : TM835. 2
文献标志码 : A
文章编号 : 100326520 (2009) 0521200206
第 35 卷 第 5 期
·1200 · 2009 年 5 月
高 电 压 技 术
High Voltage Engineering
Vol . 35 No . 5 May 2009

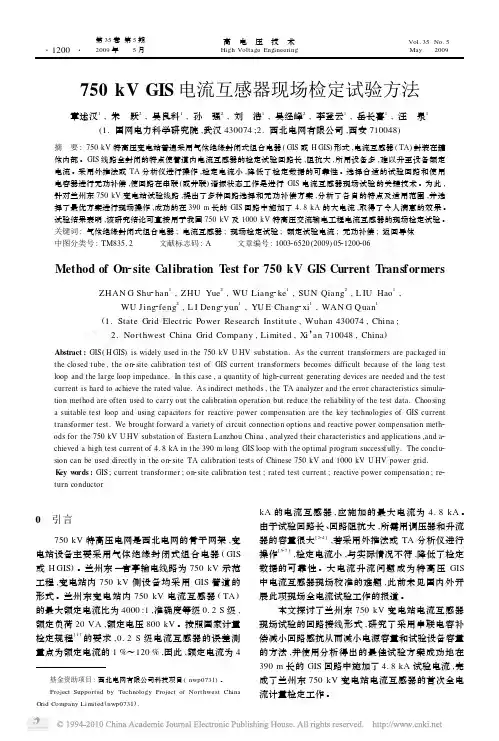

750 kV GIS 电流互感器现场检定试验方法
章述汉1 , 朱 跃2 , 吴良科1 , 孙 强2 , 刘 浩1 , 吴经峰2 , 李登云1 , 岳长喜1 , 汪 泉1 (1. 国网电力科学研究院 ,武汉 430074 ;2. 西北电网有限公司 ,西安 710048)
从图 1 可以看出 ,断路器在 GIS 罐体内部的中 间位置 ,罐体内的两端分别是隔离开关和接地开关 , 断路器和隔离开关之间由 GIS 大电流母线连接 ,被 试的电流互感器套在断路器和隔离开关的连接母线 上 。GIS 断路器部分的长度约 15 m ,如果利用接地 开关作为电流接入点 ,用长约 20 m 的大电流多股 编织导线作为返回导体将断路器两端的接地开关连 接起来构成闭合回路 , 则整个回路的总长度 ≤40 m 。试验回路较小 ,试验回路的负载阻抗较小 ,从而 减小了电源容量 ,节省了采购试验设备的开支 。但 是 ,由于接地开关在设计时只考虑 50 kA/ 2 s 的动 热稳定性能 ,其接地部分的直径只有约 2 cm ,如果 持续通过 4. 8 kA 的试验电流 ,有可能会造成接地
电流互感器检定作业指导书
1. 人员组织：1.1本项操作需2人进行，其中1人记录，1人接线操作。
1.2检定人员应持有包含该项目的检定员证。
2. 检定设备及条件：2.1标准电流互感器或其它电流比例标准器（以下简称标准器）的准确度级别及技术性能，应满足如下的要求：2.1.1标准器应比被检定电压互感器高两个准确度级别。
其实际误差应不超过被检电流互感器误差限值的1/5。
当标准器不具备上述条件时，可以选用比被检电流互感器高一个级别的标准器作为标准，此时，计算被检电流互感器的误差应按规程上的公式进行标准器的误差修正。
2.1.2在检定周期内，标准器的误差变化不得大于误差限值的 1/3。
2.1.3标准器必须具有法定机构的检定证书。
使用时的二次负荷实际值与证书上所标负荷之差应不超过±10%。
2.2误差测量装置：由误差测量装置所引起的测量误差，应不大于被检定电流互感器误差限值的 1/10。
其中，装置灵敏度引起的测量误差不大于 1/20，最小分度值引起的测量误差不大于 1/15。
差压测量回路的附加二次负荷引起的测量误差不大于1/20。
2.3监测用电流表：为了确定标准二次回路的工作电流，外接监视用电流表的准确度级别应为 1.5级以上，在同一量程的所有示值范围内，电流表的内阻抗应保持不变。
2.4电流负荷：在额定频率为 50Hz、温度为 20±5℃时，电流负荷的有功分量和无功分量的误差在5%－120%，S级的在1%－120%额定电流范围内均不得大于±3%。
当cosφ＝1时，残余无功分量不得大于额定负荷的±3%。
周围温度每变化 10℃时，负荷的误差变化不应超过±2%。
2.5电源及调节设备：电源及其调节设备应具有足够的容量和调节细度，电源的频率应为 50±0.5Hz。
波形畸变系数应不超过 5%。
2.6环境条件：2.6.1周围温度为+10～+35℃，相对湿度不大于 80%。
2.6.2用于检定工作的升流器、调压器和大电流电缆线等所引起的测量误差，不应大于被检电压互感器误差限值的1/10。
电流互感器现场检定常见问题及解决措施

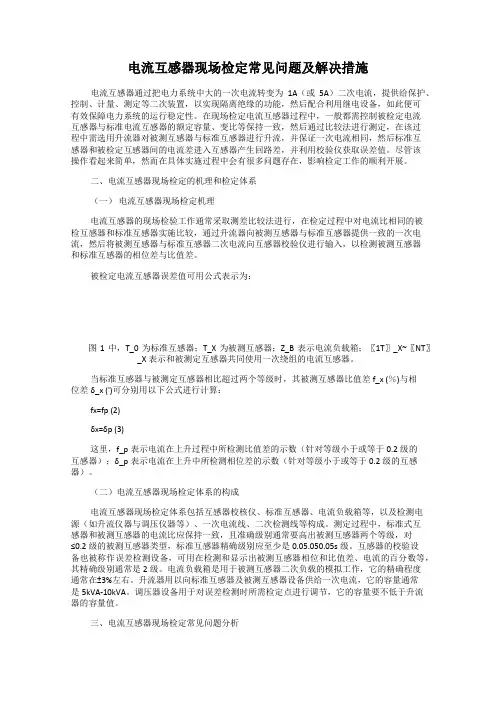

电流互感器现场检定常见问题及解决措施电流互感器通过把电力系统中大的一次电流转变为1A（或5A）二次电流，提供给保护、控制、计量、测定等二次装置，以实现隔离绝缘的功能，然后配合利用继电设备，如此便可有效保障电力系统的运行稳定性。
在现场检定电流互感器过程中，一般都需控制被检定电流互感器与标准电流互感器的额定容量、变比等保持一致，然后通过比较法进行测定，在该过程中需选用升流器对被测互感器与标准互感器进行升流，并保证一次电流相同，然后标准互感器和被检定互感器间的电流差进入互感器产生回路差，并利用校验仪获取误差值。
尽管该操作看起来简单，然而在具体实施过程中会有很多问题存在，影响检定工作的顺利开展。
二、电流互感器现场检定的机理和检定体系（一）电流互感器现场检定机理电流互感器的现场检验工作通常采取测差比较法进行，在检定过程中对电流比相同的被检互感器和标准互感器实施比较，通过升流器向被测互感器与标准互感器提供一致的一次电流，然后将被测互感器与标准互感器二次电流向互感器校验仪进行输入，以检测被测互感器和标准互感器的相位差与比值差。
被检定电流互感器误差值可用公式表示为：图1中，T_0为标准互感器；T_X为被测互感器；Z_B表示电流负载箱；〖1T〗_X~〖NT〗_X表示和被测定互感器共同使用一次绕组的电流互感器。
当标准互感器与被测定互感器相比超过两个等级时，其被测互感器比值差f_x (％)与相位差δ_x (')可分别用以下公式进行计算：fx=fp (2)δx=δp (3)这里，f_p表示电流在上升过程中所检测比值差的示数（针对等级小于或等于0.2级的互感器）；δ_p表示电流在上升中所检测相位差的示数（针对等级小于或等于0.2级的互感器）。
（二）电流互感器现场检定体系的构成电流互感器现场检定体系包括互感器校核仪、标准互感器、电流负载箱等，以及检测电源（如升流仪器与调压仪器等）、一次电流线、二次检测线等构成。
测定过程中，标准式互感器和被测互感器的电流比应保持一致，且准确级别通常要高出被测互感器两个等级，对≤0.2级的被测互感器类型，标准互感器精确级别应至少是0.05.050.05s级。
电流互感器现场检定技术及异常处理
电流互感器现场检定技术及异常处理作者：刘松亓立红来源：《环球市场》2017年第23期摘要：文中将现场检定电流互感器的技术及出现异常的情况提出解决方案，根据电流互感器现场检定的各项检定项目及条件进行详细解答与阐述，并针对现场检定出现问题较多的项目给出相应的措施与范围守则，为电流互感器的现场检定提供安全有效的数据。
关键词：电流互感器；现场检定；异常处理1、电流互感器的现场检定条件电流互感器的现场检定条件由标准设备及试验电源组成，现场环境的控制也很重要。
JJG1021规程中严格规定，现场检定实施计量用电的检定现场要符合标准，以达到检定结果准确无误的目的。
JJG1021规程针对现场检定的环境条件作出相应规定，保证现场的温湿度条件适宜，检定现场所使用的计量标准设备不受环境电磁的干扰而准确检测。
检定现场的环境温度控制在（-25-55）℃之间，环境湿度2、电流互感器进行现场检定的步骤2.1现场检定电流互感器的前期准备工作在运送计量检定设备的过程中，运送时间过长容易出现设备磕碰与震动的情况，在进行检定之前应该仔细检查计量标准设备，根据JJG1021规程来对设备的接线端钮进行检查，确保端钮处无松动现象，同时检验计量标准设备的计量标准与技术性能是否符合相关规定，在现场检定中能否正常工作，保证设备电源导线不会漏电。
2.2对电流互感器进行检定对电流互感器的检定顺序遵循从外到内原则，对外观进行检查，不允许内里绕组极性出现误差状态，对二次电流中存在的实际负荷与标准额度的实际负荷进行检验，查看是否存在误差，具体检定方法有以下几点方案组成：对电流互感器的外观进行检查。
铭牌及必要标志是电流互感器的外观组成部分，可用目测的方法观察外观是否有损伤，铭牌与必要标志的清晰完整也是观察重点；接线端钮标记是否出现松动或不存在的现象；要保证不同电流比的接线方式要清楚地印在铭牌面板上，对应多变比电流互感器的准确使用；最后检查其他检定部位，存在严重缺陷的地方要及时进行更换与修补。
JS电流互感器现场检定(1)
依据JJG1021《电力互感器》现场检定电流互感器。
工作规范及要求1、按规程要求选择配备相关试验设备，绘制定置图并按图摆放试验设备。
2、按规定的步骤进行检定工作：先进行外观检查、绝缘电阻测试、工频耐压试验（笔答）然后进行绕组的极性检查，退磁（开路退磁法完成）和误差测量。
3、误差测量采用比较法，将被试电流互感器和相同变比的标准电流互感器进行比较，通过互感器校验仪测定被试电流互感器的误差。
误差检验在规程规定负载下进行。
4、按规程规定进行检定数据的处理，并出具相应的证书。
5、必须按规定着装。
电流互感器现场检定考核要求及评分细则- 2 -- 3 -单位：*****电能计量中心******电能计量中心检定证书证书编号：送检单位:计量器具名称:型号/ 规格:出厂编号:制造单位:检定依据:检定结论:准予做级使用批准人（检定专用章）核验员检定员检定日期年月日有效期至年月日计量检定机构授权证书号：（川）法计（2008）100000号服务电话：000-8888888 地址：××××××××邮编： 610000传真： 000-8777777 EMAIL：*****电能计量中心检定结果通知书送检单位:计量器具名称:型号/ 规格:出厂编号:制造单位:检定依据:检定结论: 不准予做级使用批准人（检定专用章）核验员检定员检定日期年月日计量检定机构授权证书号：（川）法计（2008）100000号服务电话：000-8888888 地址：××××××××邮编： 610000传真： 000-8777777 EMAIL：本次检定所使用的主要计量标准器：名称出厂编号不确定度（或准确度）证书编号有效期至溯源性（发证机构）：本次检定使用的计量标准均可溯源到四川省电力公司电能计量中心基准检定环境条件：地点：电能计量中心互感器检定室环境温度：℃相对湿度： %检定数据 / 结果额定频率 Hz 额定负荷 VA额定功率因数用途额定一次电流 A 额定二次电流 A额定电压 V绝缘电阻工频耐压试验 kV 极性基本误差：≤ % 最大变差检定数据 / 结果。
