建筑的金属屋面设计的注意事项
金属屋面施工方法及金属板安装
金属屋面施工方法及金属板安装金属屋面作为一种耐用、可靠的屋面材料，被广泛应用于建筑行业。
它具有抗腐蚀、防水、隔热等优点，成为现代建筑的选择之一。
本文将介绍金属屋面的施工方法及金属板的安装步骤，以帮助读者了解金属屋面的搭建过程。
一、施工前准备在进行金属屋面施工之前，准备工作至关重要，它包括以下几个方面：1. 工程规划：对于金属屋面的施工规模、工期、材料需求等进行合理规划，确保整个施工过程顺利进行。
2. 安全措施：建立安全管理制度，认真做好工人的安全培训，并配备必要的安全设施，如防护网、安全绳等。
3. 材料采购：根据工程需求，按照合同约定的材料规格和数量进行采购，确保金属板等材料的质量和供应的及时性。
二、金属屋面施工方法1. 构架搭建：根据工程设计图纸和规范要求，安装屋面构架。
构架的选择和搭建要符合规范的要求，以保证整个屋面结构的稳定性和负荷承受能力。
2. 防水层施工：在金属屋面搭建前，需要进行防水处理。
根据实际情况选择合适的防水材料，如防水涂料、防水卷材等，将其均匀涂抹在屋面基层上，确保屋面的防水效果。
3. 金属板安装：金属板的安装是金属屋面施工的核心步骤。
在进行金属板安装时，需要按照以下步骤进行：a. 尺寸测量：根据图纸和设计要求，使用测量工具确定金属板的尺寸，包括长度和宽度。
b. 切割金属板：根据测量结果，使用适当的切割工具将金属板切割成合适的尺寸。
c. 安装骨架：在屋面构架上安装金属板的支撑骨架，确保其平整牢固。
d. 安装金属板：将切割好的金属板逐一安装在骨架上，并用螺丝固定。
在安装过程中需注意金属板与支撑骨架之间的间隙，保证金属板的平整和连接的牢固。
e. 排水处理：根据屋面设计要求，在安装金属板后，安装合适的排水系统，以确保屋面排水通畅。
三、施工注意事项1. 施工质量：在金属屋面施工过程中，应严格按照施工规范进行操作，保证施工质量。
特别是金属板的安装，要注意板材的垂直、平整度和排列顺序。
2. 安全施工：施工过程中要进行安全施工，工人应佩戴合适的安全装备，并建立安全警示标志，确保施工过程中不发生安全事故。
钢结构厂房屋面施工方案
钢结构厂房屋面施工方案1. 引言钢结构厂房屋面施工是指在厂房建筑的顶部利用钢结构材料进行建筑屋面的施工。
钢结构厂房屋面具有耐候性强、抗腐蚀性强、施工周期短等特点，因此在工业、商业和农业领域被广泛应用。
本文将介绍钢结构厂房屋面施工的方案以及相应的施工步骤。
2. 施工方案2.1 材料准备施工前需要准备以下材料：•钢结构材料：包括钢梁、钢柱、钢板等。
•屋面覆盖材料：一般采用金属屋面瓦、PVC板或玻璃钢瓦等。
•承重材料：如承重木格架、钢制桁架等。
•紧固件：用于固定和连接材料的螺栓、螺钉等。
2.2 施工步骤步骤一：准备工作•对工地环境进行清理，确保施工区域干净整洁。
•检查施工图纸，确认施工方案和要求。
•根据施工图纸进行地基的筹备工作，确保地基平整稳固。
步骤二：钢结构安装•根据施工图纸，安装钢柱和钢梁。
先安装主梁，再安装次梁。
•采用合适的吊装设备将钢柱和钢梁吊装到指定位置。
•使用紧固件固定钢柱和钢梁，确保其稳定性和安全性。
步骤三：屋面覆盖•根据施工图纸，搭建屋面承重结构，如承重木格架或钢制桁架。
•在屋面承重结构上铺设防水层，如防水膜或防水胶涂层。
•安装屋面覆盖材料，如金属屋面瓦、PVC板或玻璃钢瓦。
•使用紧固件固定屋面覆盖材料，确保其牢固和防水。
步骤四：验收和清理•对施工完成的钢结构厂房屋面进行验收，确保符合设计要求和施工规范。
•对施工现场进行清理，清除杂物和废料，确保施工区域整洁。
3. 安全注意事项在钢结构厂房屋面施工中，需要注意以下安全事项：•工作人员需佩戴个人防护装备，如安全帽、安全鞋、工作服等。
•确保吊装设备和起重物的安全可靠，避免起重物坠落或滑动。
•注意防滑，防止工人在施工过程中滑倒或摔倒。
•遵守施工规范，确保施工质量和安全性。
•钢结构厂房屋面施工需在合适的天气条件下进行，避免在恶劣天气下进行施工。
4. 结论钢结构厂房屋面施工方案是确保施工质量和安全的重要环节。
本文介绍了钢结构厂房屋面施工方案的准备工作、施工步骤以及安全注意事项。

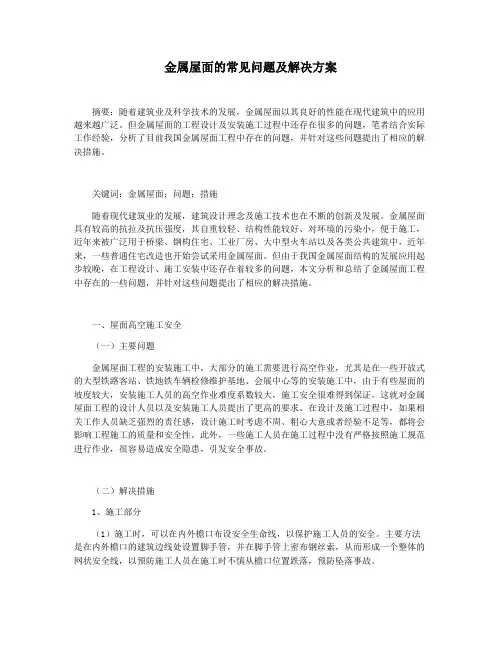

金属屋面的常见问题及解决方案
金属屋面的常见问题及解决方案摘要：随着建筑业及科学技术的发展，金属屋面以其良好的性能在现代建筑中的应用越来越广泛。
但金属屋面的工程设计及安装施工过程中还存在很多的问题，笔者结合实际工作经验，分析了目前我国金属屋面工程中存在的问题，并针对这些问题提出了相应的解决措施。
关键词：金属屋面；问题；措施随着现代建筑业的发展，建筑设计理念及施工技术也在不断的创新及发展。
金属屋面具有较高的抗拉及抗压强度，其自重较轻、结构性能较好、对环境的污染小，便于施工，近年来被广泛用于桥梁、钢构住宅、工业厂房、大中型火车站以及各类公共建筑中，近年来，一些普通住宅改造也开始尝试采用金属屋面。
但由于我国金属屋面结构的发展应用起步较晚，在工程设计、施工安装中还存在着较多的问题，本文分析和总结了金属屋面工程中存在的一些问题，并针对这些问题提出了相应的解决措施。
一、屋面高空施工安全（一）主要问题金属屋面工程的安装施工中，大部分的施工需要进行高空作业，尤其是在一些开放式的大型铁路客站、铁地铁车辆检修维护基地、会展中心等的安装施工中，由于有些屋面的坡度较大，安装施工人员的高空作业难度系数较大，施工安全很难得到保证。
这就对金属屋面工程的设计人员以及安装施工人员提出了更高的要求。
在设计及施工过程中，如果相关工作人员缺乏强烈的责任感，设计施工时考虑不周、粗心大意或者经验不足等，都将会影响工程施工的质量和安全性。
此外，一些施工人员在施工过程中没有严格按照施工规范进行作业，很容易造成安全隐患，引发安全事故。
（二）解决措施1、施工部分（1）施工时，可以在内外檐口布设安全生命线，以保护施工人员的安全。
主要方法是在内外檐口的建筑边线处设置脚手管，并在脚手管上密布钢丝索，从而形成一个整体的网状安全线，以预防施工人员在施工时不慎从檐口位置跌落，预防坠落事故。
（2）在屋面下铺装安全网，以形成整体的高空防护。
感谢您的阅读，祝您生活愉快。
金属屋面安装施工方案
金属屋面安装施工方案一、前言金属屋面作为一种新型的屋面材料，因其具有重量轻、强度高、防水性能好等优点，得到人们的广泛关注和应用。
本文旨在提供一份金属屋面安装施工方案，旨在帮助大家更好地安装金属屋面。
二、准备工作在金属屋面的安装施工前，必须要做好充分的准备工作。
具体如下：1. 确定安装时间，避免下雨天进行安装。
2. 清理屋面，将其上的杂物全部清理干净。
3. 留意防护措施，如佩戴安全帽、安全绳等。
4. 确认所需要的工具和材料是否齐全，包括电钻、扳手、尺子、工艺胶、金属饰面板等。
三、屋面安装步骤3.1 安装龙骨将预先加工好的龙骨根据设计方案逐步进行固定。
应保证龙骨的间距、高低差不大于指定数值，间距不得大于300mm。
3.2 安装隔水层铺设隔水层时，土建层要求水平。
隔水层的铺设不能有重叠，且需要与侧墙的高度形成整体围护。
3.3 安装可调温渡板金属屋面的降温效果好，但在夏季存在积蓄热量的问题，需要铺设可调温渡板，增强降温效果。
需要按照工程要求进行正确的安装操作。
3.4 安装金属饰面板在生产车间中制作的金属饰面板，需要经过数量多的步骤，最后才能够完美无缺地运抵工地。
铺设的时候，需要考虑垂直度、水平度、板瓦与玻璃钢板的连接问题以及防水问题等各种因素。
3.5 安装雨水系统需要铺设好雨水系统，保证金属屋面的排水效果。
在安装过程中，需要所有的部位都进行严格的检验，防止漏水的情况发生。
四、安全注意事项1. 安全第一。
所有在屋面上进行的施工操作，应注意安全防护措施。
2. 严禁从事身心过劳的工作。
合理分配劳动力，保证安装的效率和质量。
3. 不得将工地上的各种垃圾乱扔，应分类垃圾处理，保持良好的工地卫生环境。
五、总结通过以上的介绍，我们可以看到，金属屋面的铺设并不是一件简单的事情，需要仔细地施工。
希望这份安装施工方案可以帮助大家更好地安装金属屋面。
金属彩钢板屋面施工方法及技术措施
金属彩钢板屋面施工方法及技术措施1、施工工艺1.1工艺流程：测量放线-----内天沟安装-----屋面衬板安装------保温棉铺设------屋面面板安装------外檐沟安装-------屋脊盖沿、封檐压型钢板安装。
1.2操作工艺：（1）、测量定位放线：使用紧线器拉钢丝线测出屋面轴线控制线的数量和位置，依据以上基准线在每个柱间钢梁上弹出用于焊接檩托板的控制线。
并认真校核主体结构偏差，确认对屋面檩条的安装有无影响。
（2）、内天沟安装：1)、天沟安装时，首先铺设保温棉，将保温棉带铝箔一面朝下，铺设在双檩条间，然后天沟压在其上，正好卡在双檩条间，找正位置用自攻螺钉连接，保温棉连接用订书针，钉住铝箔。
天沟板后一块压住前一块，互相搭接，用定位孔定位后，相互搭接处用不锈钢焊条焊接，天沟落水口等装完后，用云石锯在相应位置开泄水口，后将水落口斗焊于其上（搭接焊），落水斗下安装落水管。
2)、内天沟分段安装时，搭接要工整，顺直；排水通畅，无积水。
天沟纵向坡度不应小于1％；天沟采用镀锌钢板制作时，应伸入压型钢板的下面，其长度不应小于100MM。
（3）、屋面衬板安装：衬板安装前，预先在板面上弹出铆钉的位置控制线及相邻衬板相互搭接位置线。
压型板的横向搭接不小于一个波距，纵向搭接不小于120mm。
安装时4～6人一组配合安装，使用自攻螺栓进行屋面衬板的固定。
（4）、滑动支架安装：滑动支架按设计间距，采用自攻螺栓与檩条连接，位置必须准确，固定牢固。
（5）、保温棉铺设：保温棉顺着坡度方向依照排版图铺设，相互间用钉书针；保温棉安装时，要填塞饱满，不留空隙。
（6）、屋面板吊装、安装：1)、依据屋面面板板型、制作卡模，采用垂直运输设备逐块吊装。
2)、铺设压型钢板屋面时相邻两块应顺年最大频率风向搭接，可避免刮风时冷空气灌入室内。
3)、屋面板端部通过板上的与檩条预钻孔相配就位和排列。
4)、所有的板材在建筑长度上的位置和排列需保持300mm的模数。
金属屋面细部通病与处理
1压型金属板屋面坡度不应小于5％。在腐蚀性环境中，屋面坡度的选择值参考现行国家标准 《工业建筑防腐蚀设计规范》GB 50046的有关规定。确定压型金属板的屋面坡度时，应考虑压型 金属板波高与排水能力的关系。
2压型金属板屋面系统应进行排水验算 压型金属板系统板型众多，不同板型、肋高的金属压型屋面板排水能力不同，建筑设计时应 进行排水验算，保证屋面系统具有良好的排水性能。
《坡屋面工程技术规范》的规定 1保温隔热材料的表观密度不应大于250kg／m3。装配式轻型坡屋面宜采用轻质保温隔热材料，表观
密度不宜大于70kg／m3。 2绝热玻璃棉应符合现行国家标准《建筑绝热用玻璃棉制品》GB／T 17795的有关规定。 3岩棉、矿渣棉保温隔热材料的主要性能应符合现行国家标准《建筑用岩棉、矿渣棉绝热制品》GB／T
3当采用焊接搭接时，压型金属板搭接长度不宜小于50mm。
《坡屋面工程技术规范》排水设计的规定 1金属板屋面坡度不宜小于5％ 2金属天沟、檐沟应有防腐措施
《采光顶与金属屋面技术规程》排水设计的规定 1采光顶与金属屋面的抗风压、水密、气密、热工、空气声隔声和采光等性能分级应符合现行
国家标准《建筑幕墙》GB/T 21086的规定。
坡屋面：坡度大于等于3％的屋面 金属板屋面：采用压型金属板或金属面绝热夹芯板的建筑屋面
建筑结构荷载规范GB 50009-2012 屋面工程技术规范GB 50345-2012 坡屋面工程技术规范GB 50693-2011 采光顶与金属屋面技术规程JGJ 255-2012 压型金属板工程应用技术规范GB 50896-2013 民用建筑热工设计规范GB 50176-2016
钢结构屋面施工方案
钢结构屋面施工方案1. 简介钢结构屋面施工方案是指根据工程需求，在建筑物顶部使用钢材作为结构材料，搭建屋顶的施工方案。
该方案具有高强度、耐久性强以及施工速度快等优点，成为现代建筑的一种重要选择。
本文将介绍钢结构屋面施工方案的主要步骤和注意事项。
2. 施工步骤2.1. 资料准备在开始施工之前，需要准备所需的材料和工具。
具体的资料准备包括：•钢结构屋面构件：根据设计方案，选择合适的钢材作为构件材料；•屋面覆盖材料：根据设计要求，选择适合的屋面覆盖材料，如金属瓦、玻璃纤维板等；•施工工具：包括吊装设备、焊接设备、切割工具等。
2.2. 基础施工在进行钢结构屋面施工之前，需要先完成建筑物的基础施工，确保建筑物能够承受屋面的重量和荷载。
基础施工包括地基处理、基础浇筑等环节，必须符合相关标准和要求。
2.3. 搭建钢结构钢结构的搭建是钢结构屋面施工的关键步骤。
该步骤包括以下几个主要环节：1.搭建主体结构：根据设计方案，按照预定的尺寸和形状，搭建钢结构的主体骨架；2.安装支撑结构：根据需要，安装支撑结构以增强钢结构的稳定性；3.连接构件：使用焊接、螺栓等方式，将各个构件连接起来，形成整体结构；4.检查质量：在搭建过程中，要进行质量检查，确保结构的牢固性和准确性。
2.4. 屋面覆盖钢结构搭建完成后，需要进行屋面覆盖工作。
具体步骤如下：1.安装防水层：在钢结构上铺设防水层，以提供屋面的防水功能；2.安装侧挡板：根据设计要求，安装侧挡板，保护屋面的侧面；3.安装屋面覆盖材料：将选定的屋面覆盖材料铺设到屋面上，并进行固定。
2.5. 完善施工及验收在屋面覆盖完成后，需要进行施工的完善和验收工作，包括：1.检查施工质量：对施工过程进行全面检查，确保施工质量符合相关标准和要求；2.完善细节处理：对屋面的边角、接缝等细节部位进行处理，以提高屋面的整体美观性和功能性；3.进行验收：请相关部门对屋面施工进行验收，确保各项指标符合要求。
6、第六章 金属屋面安装方案
第九节金属屋面系统施工方案1 金属屋面系统特点1.1 金属屋面系统特点本标段所选用金属屋面系统具有自重轻、耐久性强、经济性能高的特点，具备良好的防水性能、优良的防火性能，所选用的材料是理想的绿色环保建筑材料。
铝镁锰合金屋面板是一种极具性价比的屋面材料，具有耐腐蚀、美观、重量轻、强度大、容易加工成型等诸多优点。
广泛应用于机场航站楼、车站及大型交通枢纽、会议及展览中心、体育场馆等大型建筑。
选用铝镁锰压型屋面板系统可充分利用该种新型建筑材料的高强、对曲线的完美贴合性以及超常耐久性的特性，再结合先进的钢结构技术，力求达到建筑空间与结构空间融合的自然、默契。
屋面底座采用“梅花型”连接头与屋面板相配合并与屋面板之间有一定的空隙，在风力变化下整个屋面板系统可自动滑动、伸缩、避免了由于风力变化屋面板伸缩引起的扣盖咬合缝发生错位，而产生屋面渗漏的现象。
用铝镁锰合金压型板，直立式锁边系统，屋面板横向搭接采用机械铰合，直立锁边面板在横向采用自防水技术，不使用钉接压，与天沟、铝板等的结合部采取有效的技术处理措施，确保屋面的防水性能和美观要求。
1.2 金属屋面系统构造1.2.1 体育场金属屋面构造层次序号名称构造1 装饰层4mm厚铝复合板2 面板层0.9mm铝镁锰屋面板3 柔性防水层 1.2mmPVC防水卷材4 隔声层双层12mm水泥纤维隔声板5 保温层100mm保温棉，容重36kg/m³6 底板层 1.5mm穿孔钢板1.2.2 体育馆金属屋面构造层次序号名称构造1 面板层0.9mm铝镁锰屋面板2 透气层高密度聚乙烯防水透汽膜3 保温层200厚玻璃丝棉保温(A级)4 柔性防水层 1.2mmPVC防水卷材5 保温层100mm保温棉，容重36kg/m³6 底板层 1.5mm穿孔钢板7 隔声层双层12mm水泥纤维隔声板8 吸音层50厚超细玻璃丝棉吸音(A级)9 隔尘层无纺布隔离层10 底板层 1.5mm穿孔钢承板2 主要工序及关键节点工艺要求2.1 测量、放线2.1.1 准备工作根据工程情况，配备经验丰富的测量工程师及测量技术人员。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑的金属屋面设计的注意事项
1.T形支座截面形状设计不合理
T形支座截面形状至关重要，一些工程出现风掀破坏，和T形支座截面设计有一定关联，主要是未设防退沟槽或根本没有防退沟槽。
2.T形支座数量不足
T形支座是屋面与檩条或其他支承结构间的关键传力构件，屋面的抗负风压性能主要由该构件承担，因此其数量应满足要求。
通常其间距应通过计算确定，必要时通过实验确定。
3.T形支座传力途径不可靠
T形支座应与构造用檩条直接相连，不应与辅助檩条相连接，这样才能达到可靠传力的目的。
4.咬口方向与水流方向相反
直立锁边板的咬口方向应按顺水流方向布置，否则会出现漏水现象，且不易进行修补，采用密封胶补打效果很差，极不可靠。
5.外漏端头未封堵
外漏端头应进行封堵或焊接。
6.屋脊部位屋面板缝隙未封堵，面板未搬弯
屋脊部位或其他伸入部位应搬弯，或采取其他封堵措施，不可不理。
7.装饰层连接卡死，未桥接
卡接件与T形件位置重叠，连接后T形件与屋面间不易发生滑动，会出现卡死现象或产生较大磨损，一般可以采用桥接。
8.穿透屋面
直立锁边金属屋面的优点之一是没有穿透点，因此尽量不采用穿透屋面的工艺进行作业，确保屋面的防水性能。
9.排水角度过大
直立锁边金属屋面的U形面板有利于排水，但如果坡度过大，会产生虹吸渗水现象，因此应控制其排水坡度不宜过大，必要时可采用带有防虹吸渗水构造。
10.面板不宜过长
铝合金和钢面板，都有较大的热变形性，如果面板过长，其热变形也大，与T形件间的位移也就越大，经过一定的时间，会磨穿屋面板，导致屋面漏水。
11.排水量设计不足，排水天沟未保温
天沟容易产生热桥，是节能的薄弱环节，也容易产生噪音，因此该部位应进行三面的保温处理，其截面尺寸应满足排水量的要求。
12.直立锁边板折弯部位与T支座摩擦
对于大跨度屋面，屋面板和T形支座间的滑动量较大，因此容易使板材折弯部位与T支座直接接触、摩擦，最后磨穿，导致漏水。
因此应采取措施，避免相互摩擦。
13.排水天沟无检修设计
双层大跨金属屋面排水是关键，通常天沟隐藏在装饰层内部，这样外观效果好，也能进行良好的排水。
但一些屋面忽视天沟的检修问题，出现排水口堵塞，导致屋面大量积水。
