湖北理工学院 机床夹具毕业设计论文
机床夹具设计毕业论文
机床夹具设计毕业论文【摘要】机床夹具是机床上不可或缺的装备。
机床夹具的设计对于加工工件的精度、效率和工作环境均有着非常重要的影响。
在本文中，我们介绍了机床夹具的设计，主要包括夹具功能、夹具结构与材料、夹具选型、夹具加工制造、夹具测试与调整等方面。
通过详细的介绍，我们能够更好地了解机床夹具的设计，并为以后的研究提供参考。
【关键词】机床夹具、设计、结构、材料、选型、加工制造、测试与调整【正文】一、引言机床夹具作为机床加工的重要部件，其质量的好坏对加工工件的精度、效率和工作环境均有着非常重要的影响。
因此，机床夹具的设计十分关键，它涉及到夹具的功能、结构、材料、选型、加工制造、测试与调整等方面。
本文将全面介绍机床夹具的设计，在此基础上，我们能够更好地了解机床夹具的设计，并为以后的研究提供参考。
二、夹具功能机床夹具的主要功能是固定工件，使其能够安全、稳定地进行加工。
夹具的设备就是实现这种基本功能的工作部件，包括定位元件、夹持元件和压紧元件等。
夹具的设计是基于工件的形状、尺寸和加工方式等要素而展开的，既要满足对工件的夹紧和加工要求，还要适应加工机床的特点。
三、夹具结构与材料机床夹具的结构形式种类繁多，常见的有卡盘式、端铣式、磁性吸附式、真空吸附式、气动夹紧式等。
不论何种形式，夹具的结构都是由固定爪、搬运机构、夹持爪、压紧装置和刀具接口等组成。
夹持爪的结构也有很多种类，最终设计提高了夹具的灵活性、精度和寿命等性能。
夹具的材料也十分重要，必须具有高强度、高硬度、低磨损、不变形等特点，目前多使用优质合金钢和QT450-10灰铸铁制造夹具。
四、夹具选型在设计机床夹具时，应根据工件的形状、加工要求和机床本身的性能，选用合适的夹具形式。
例如，小型平面加工常常使用机械手指夹，数控加工常常使用通用卡盘或油压卡盘，大型或重型工件则需要使用定制卡盘或自制夹具，以适应加工的要求。
同时，为保证夹具的精度和稳定性，还需要使用可靠的配套部件，如夹紧螺母、整流板、刀具卡套、导向筒等。
机床夹具设计毕业论文
毕业论文设计题目：机床夹具设计专业：机械制造与自动化年级：姓名：目录前言 (1)第1章机床夹具概述 (2)第2章工件的定位及定位元件 (4)2.1 工件在夹具中的定位 (4)2.2 定位误差分析 (5)第3章工件的夹紧和夹紧装置 (6)3.1 夹紧装置的组成 (6)3.2 夹紧力的确定 (6)第4章夹具体及分度装置 (8)4.1 夹具体 (8)4.2 分度装置 (8)第5章阀体零件工艺分析 (10)5.1 零件的功用、材料和性能 (10)5.2 形体分析 (10)5.3 技术要求分析 (11)5.4 零件的加工工艺性分析 (12)5.5 安排加工工艺路线 (12)第6章阀体零件的车床夹具设计 (14)6.1 车床夹具的主要类型 (14)6.2车床夹具的设计要点 (14)6.3阀体零件的车床专用夹具的加工误差分析 (16)6.4阀体零件的车床夹具的加工误差分析 (17)第7章阀体零件的钻床夹具设计 (18)7.1钻床夹具的主要类型 (18)7.2钻模的设计要点 (19)7.3阀体零件的钻床专用夹具的总体设计 (19)参考文献 (22)结束语 (23)摘要机械制造业是国民经济的支柱产业，现代制造业正在改变着人们的生产方式、生活方式、经营管理模式乃至社会的组织结构和文化。
生产的发展和产品的更新换代的加速，对生产效率和制造质量提出了越来越高的要求，也就对机械加工工艺灯提出了要求。
制造业中广泛应用的夹具，是产品制造各工艺阶段中十分重要的工艺装备之一，生产中锁使用的夹具的质量、工作效率，及夹具使用的可靠性都对产品的加工质量及生产效率有着决定性的影响。
首先对夹具的概念进行了解，在进行机床夹具的设计，从定位到误差分析，再到确保加工精度，然后计算出夹紧力，确定夹紧点位数等细节计算。
此次课程设计涉及的知识面有夹具设计、零件安装、加工工艺、数值计算、刀具的性能、测量技术、CAD制图外还涉及到金属材料、公差配合及加工设备等多方面的知识。
机床夹具的应用与设计分析毕业设计(论文)
机床夹具的应用与设计分析【摘要】机床夹具合理的运用关系到我们生产加工时的加工精度、劳动生产率、机床的使用范围和生产安全。
夹具设计要满足工件的技术要求，工序要求，工艺要求。
【关键词】夹具设计分析机床夹具是机械制造过程中最常用的一种工具，它是用于安装夹紧工件的装备。
在加工工件时，为了保证加工表面的尺寸、几何形状和相互位置精度，应首先保证工件相对于刀具和机床切削成形运动时能被很好的固定在机床上，再就是要便于生产加工，这些就是夹具所要达到的要求。
一、机床夹具的作用1、保证加工精度用夹具来装夹工件，能准确确定工件与刀具、机床之间的相对位置关系，可以保证零件的加工精度。
2、提高生产效率机床夹具能快速地将工件定位和夹紧，可以减少辅助时间，提高生产效率。
3、减轻劳动强度机床夹具采用机械、气动、液动夹紧装置，可以减轻工人的劳动强度。
4、扩大机床的工艺范围利用机床夹具，能扩大机床的加工范围，例如，在车床或钻床上使用镗模可以代替镗床镗孔，使车床、钻床具有镗床的功能。
二、夹具设计的要求1、保证工件加工的技术要求要求正确确定定位方案、夹紧方案，正确确定刀具的导向方式，合理制定夹具的技术要求。
必要时要进行误差分析与计算。
2、具有较高的生产效率和较低的制造成本为提高生产效率，应尽量采用多件夹紧、联动夹紧等高效夹具，但结构应尽量简单，造价要低廉。
尽量选用标准夹具元件和标准件，这样可以缩短夹具的设计制造周期，提高夹具设计质量和降低夹具制造成本。
3、夹具操作方便为便于操作，操作手柄一般应放在右边或前面；为便于夹紧工件，操纵夹紧件的手柄或扳手在操作范围内应有足够的活动空间；为减轻工人劳动强度，在条件允许的情况下，应尽量采用气动、液压等机械化夹紧装置。
4、夹具应具有良好的结构工艺性所设计的夹具应便于制造、检验、装配、调整和维修。
三、设计夹具的步骤分析1、明确设计要求，查阅有关资料夹具设计时，首先要仔细阅读加工件的零件图和与之有关的部件装配图，了解零件的作用、结构特点和技术要求；其次，要认真研究加工件的工艺规程，充分了解本工序的加工内容和加工要求，了解本工序使用的机床和刀具，研究分析夹具设计时所选用的定位基准和工序尺寸。
铣床专用夹具毕业设计论文

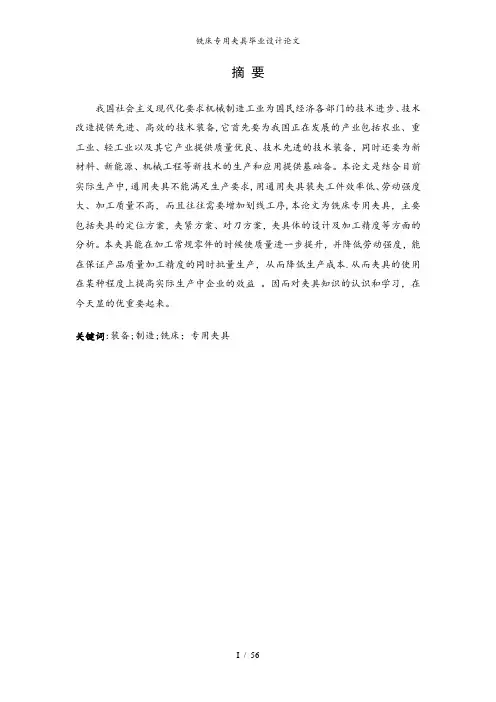

摘要我国社会主义现代化要求机械制造工业为国民经济各部门的技术进步、技术改造提供先进、高效的技术装备,它首先要为我国正在发展的产业包括农业、重工业、轻工业以及其它产业提供质量优良、技术先进的技术装备，同时还要为新材料、新能源、机械工程等新技术的生产和应用提供基础备。
本论文是结合目前实际生产中,通用夹具不能满足生产要求,用通用夹具装夹工件效率低、劳动强度大、加工质量不高，而且往往需要增加划线工序,本论文为铣床专用夹具，主要包括夹具的定位方案，夹紧方案、对刀方案，夹具体的设计及加工精度等方面的分析。
本夹具能在加工常规零件的时候使质量进一步提升，并降低劳动强度，能在保证产品质量加工精度的同时批量生产，从而降低生产成本.从而夹具的使用在某种程度上提高实际生产中企业的效益。
因而对夹具知识的认识和学习，在今天显的优重要起来。
关键词:装备;制造;铣床；专用夹具ABSTRACTChina's socialist modernization requirements for mechanical manufacturing industry sectors of the national economy progress of technology, technical transformation to provide advanced， effective technical equipment， it must first for China is in the development of the industry include agricultural, heavy industry, light industry and other industries provide good quality， technical advanced technical equipment，but also for new materials，new energy, mechanical engineering of production and application of new technology provides the basis of equipment。
机床夹具设计毕业论文
机床夹具设计毕业论文摘要：机床夹具在机械加工中起到关键作用，能够固定和定位工件，使得加工过程更为稳定和精确。
本论文旨在研究机床夹具设计的关键因素和方法，以提高加工效率和精度。
通过分析夹具的设计原则，介绍常见的夹具类型和组成部分，探讨夹具的定位、固定、支撑和拘束等方面的设计要点。
最后通过实例分析验证夹具设计的有效性和可行性。
关键词：机床夹具；设计方法；夹具类型；定位；固定；支撑；拘束1.引言机床夹具是机械加工中不可或缺的工具，它能够固定和定位工件，为加工过程提供稳定的支撑和拘束。
夹具的设计直接关系到加工效率和加工精度。
因此，研究夹具设计的关键因素和方法是十分重要的。
2.夹具设计原则夹具设计需要考虑以下几个原则：一是保证工件的准确定位和固定，以确保加工过程的稳定性；二是提高加工效率，减少操作时间和劳动强度；三是考虑夹具的刚性和精度，以确保加工质量；四是提高夹具的可靠性和安全性。
3.夹具类型和组成部分根据夹具的功能和结构特点，可以将夹具分为以下几种类型：夹紧夹具、定位夹具、支撑夹具、拘束夹具和多功能夹具。
夹具主要由夹持装置、定位装置、支撑装置和拘束装置等组成。
4.夹具的定位设计夹具的定位是夹具设计的重要环节，其目的是确保工件在夹具中的位置和姿态与加工过程要求一致。
定位设计包括基准面的选择、定位装置的设计和夹紧力的控制等。
5.夹具的固定设计夹具的固定设计是为了确保工件在加工过程中不会发生移动或变形。
固定设计需要考虑夹持力的选择、夹具刚性的保证和固定装置的设计等因素。
6.夹具的支撑设计夹具的支撑设计是为了在加工过程中提供稳定的支撑力，以保证加工质量。
支撑设计包括工件支撑点的位置选择、支撑装置的设计和支撑力的控制等。
7.夹具的拘束设计夹具的拘束设计是为了阻止工件在加工过程中发生相对运动。
拘束设计需要考虑拘束力的选择、拘束装置的设计和拘束方式的确定等因素。
8.夹具设计的实例分析通过具体实例的分析，验证上述夹具设计原则和方法的有效性和可行性。
夹具毕业设计论文
夹具毕业设计论文夹具是制造业中重要的装备之一，广泛应用于机械制造、汽车制造、电子制造、航空航天等领域。
夹具的设计与制造对于产品的质量、成本和生产效率起到至关重要的作用。
因此，夹具的设计和制造是每一位夹具工程师需要掌握的重要技能。
本文着重介绍夹具设计的基本原理和方法，以及常见的夹具类型和应用。
首先，夹具的设计需要考虑到被夹物件的形状、尺寸、材料等因素，以确保夹具能够准确、稳定地夹住被加工件。
其次，夹具的设计还需要充分考虑生产效率和降低成本的因素，例如夹具结构的简化、使用标准零部件等。
此外，夹具设计过程中还需要考虑安全性和可靠性，以确保操作人员的安全和夹具的可靠性。
夹具的种类繁多，常见的有夹持夹具、定位夹具、切割夹具等。
夹持夹具主要用于夹住被加工件，确保其稳定；定位夹具主要用于对被加工件进行定位，以确保加工精度；切割夹具主要用于固定切削工具，以确保加工质量。
这些夹具种类的选择与设计方法不同，但都需要考虑以上提到的夹具设计的基本原理和方法。
夹具的应用广泛，例如在机械加工中，夹具可以用于定位和夹持被加工件，以确保加工精度；在汽车制造中，夹具可以用于装配和焊接，以确保产品质量；在电子制造中，夹具可以用于插件和测试，以确保产品的可靠性。
这些应用领域的不同，对夹具设计的要求也不同，所以夹具工程师需要根据具体应用需求进行夹具设计和制造。
综上所述，夹具的设计与制造是夹具工程师必备的技能。
它涉及到夹具设计的基本原理和方法，常见的夹具类型和应用。
夹具设计需要考虑到被夹物件的形状、尺寸、材料等因素，以确保夹具能够准确、稳定地夹住被加工件。
夹具的种类繁多，常见的有夹持夹具、定位夹具、切割夹具等。
夹具的应用广泛，包括机械加工、汽车制造、电子制造等领域。
通过合理的夹具设计和制造，可以提高产品质量、降低生产成本，提高生产效率。
因此，夹具的设计和制造是每一位夹具工程师需要掌握的重要技能。
机床夹具设计 毕业论文
编号: 毕业论文(设计)题目机床夹具设计指导教师学生姓名学号专业机械设计制造及其自动化教学单位机电工程系（盖章）二O一二年五月十日目录摘要及关键词 (2)1 引言 (2)1.1 机床夹具设计 (2)1.2 选题目的和意义 (2)1.3 国内外的研究现状和发展趋势 (2)2 机床夹具概述 (3)2.1 工件装夹与夹具 (3)2.2 夹具的分类 (5)2.3 夹紧装置的作用 (6)2.4 机床夹具设计的一半步骤 (7)3 夹具总体方案设计 (8)3.1 定位原理及其实现 (8)3.2 误差分析 (9)3.3 夹紧方式 (12)3.4 夹紧力的数值计算 (12)3.4 夹紧点的数目及位置 (14)4 铣床夹具 (15)4.1 铣床夹具的分类 (15)4.2 铣床通用夹具的结构 (15)4.3 铣床夹具的设计特点 (16)4.4 典型数控机床夹具 (16)4.5 数控铣床夹具 (17)参考文献 (18)谢辞 (19)机床夹具设计摘要：制造业中广泛应用的夹具，是产品制造各工艺阶段中十分重要的工艺装备之一，生产中所使用夹具的质量、工作效率，及夹具使用的可靠性，都对产品的加工质量及生产效率有着决定性的影响。
首先对夹具的概念进行了解，再进行机床夹具的设计，从定位到误差分析再到确保加工精度，然后计算出加紧力确定加紧点位数等细节计算。
关键词：定位；机床夹具；加工精度；定位点；夹紧力1 引言1.1 机床夹具的设计在机床上对工件进行加工时，为了保证加工寿面相对其它表面的尺寸和位置精度，首先需要使工件在机床上占有准确的位置，井在加工过程中能承受各种力的作用而始终保持这一准确位置不变。
前者称为工件酌定位，后者称为工件的夹紧，这一整个过程统称为工件的装夹。
在机床上装夹工件所使用的工艺装备称为机床夹具(以下简称夹具)。
1.2 选题目的和意义夹具最早出现在18世纪后期，随着科学技术的不断进步，夹具已从一种辅助工具发展成为门类齐全的工艺装备。
毕业设计论文---- 机床夹具的设计
摘要我国社会主义现代化要求机械制造工业为国民经济各部门的技术进步、技术改造提供先进、高效的技术装备，它首先要为我国正在发展的产业包括农业、重工业、轻工业以及其它产业提供质量优良、技术先进的技术装备，同时还要为新材料、新能源、机械工程等新技术的生产和应用提供基础装备。
本论文是结合目前实际生产中，通用夹具不能满足生产要求，用通用夹具装夹工件效率低、劳动强度大、加工质量不高，而且往往需要增加划线工序，而专门设计的一种铣床夹具，主要包括夹具的定位方案，夹紧方案、对刀方案，夹具体与定位键的设计及加工精度等方面的分析。
该夹具具有良好的加工精度，针对性强，主要用于拔叉零件铣槽工序的加工。
本夹具具有夹紧力装置，具备现代机床夹具所要求的高效化和精密化的特点，可以有效的减少工件加工的基本时间和辅助时间，大大提高了劳动生产力，有效地减轻了工人的劳动强度。
本夹具能在加工常规零件的时候使质量进一步提升，并降低劳动强度，能在保证产品质量加工精度的同时批量生产，从而降低生产成本。
从而夹具的使用在某种程度上提高实际生产中企业的效益。
因而对夹具知识的认识和学习，在今天显的优为重要起来。
关键词：装备，制造，机床夹具目录摘要 (I)目录 (III)1 机床夹具概论 (1)1.1机床夹具及其功用 (1)1.2工件的定位 (7)1.3定位误差分析 (13)1.4工件的组合定位 (16)2 工件的夹紧 (19)2.1夹紧装置的组成及其设计原则 (19)2.2确定夹紧力的基本原则 (20)2.3夹紧机构的设计要求 (24)3 铣床夹具设计 (26)3.1定位方案 (27)3.2夹紧方案 (31)3.3对刀方案 (31)3.4夹具体与定位键 (31)3.5夹具总图上的尺寸、公差和技术要求 (32)3.6夹具精度分析 (33)4 各类铣床夹具 (35)4.1铣床夹具 (35)4.2典型数控机床夹具 (36)致谢 (40)参考文献 (41)1 机床夹具概论1.1机床夹具及其功用1.1.1机床夹具的概述定位：工件在机床上加工时，为保证加工精度和提高生产率，必须使工件在机床上相对刀具占有正确的位置，这个过程称为定位。
