低压二氧化碳使用说明书介绍
低压二氧化碳惰化灭火系统
低压二氧化碳惰化灭火系统1、设备原理：对于煤斗：煤自身发热是由于煤的新鲜表面暴漏在空气中产生氧化引起的，氧化作用会以低速持续进行直到自由氧全部耗尽，自燃产生的热量被煤吸收，引起煤温度升高，因此在煤仓中有煤被迫停运时，极易发生煤氧化产生热量，并因堆积而引起自燃，通常在煤仓停运期间，注入一定经惰化后的CO2以降低煤的活性，防止煤发生自燃。
由于煤因高温易发生自燃引发火灾，若按常规的灭火方式喷放大量液态二氧化碳灭火剂，在煤仓内受高温后灭火剂吸热急剧膨胀，产生大量高温高压二氧化碳气体，若煤仓泄压不及时，极易发生重大安全事故，为保证磨煤设备运行的安全，防止火灾发生，本工程采用低压二氧化碳惰化灭火设计，即在规定时间内，以一定流量、一定压力向向煤仓持续喷射经惰化处理后的气态二氧化碳灭火剂，降低煤仓内氧气浓度或一氧化碳浓度，达到预防火灾的目的。
2、灭火方式：采用1套低压二氧化碳惰化系统以组合分配方式对12个煤斗进行全淹没惰化保护，即在规定时间内按限定流量向煤斗喷射经惰化后的气态二氧化碳灭火剂进行惰化保护，喷放时间6—8小时。
3、设计用量及系统选型惰化保护二氧化碳剂量的计算（气化量是按照能满足一个原煤仓惰化用量考虑的）M=（1+K）×V×TM—二氧化碳用量，单位：KgK—损失系数，取2；V—煤仓容积，单位：m³；T—二氧化碳20℃下比容，取1.977（Kg/m³）本工程共12个保护区，煤斗的容积为989m³，煤斗惰化设计浓度为65%，据计算设计用量为5866Kg,为使煤仓所有部分CO2的浓度至少达到65%，喷射的CO2气体在煤筒仓大部分区域几乎要达到100%的饱和度，根据招标要求需采用100%备用量，故设置低压二氧化碳WLDY—8000型储罐2台，总容量16000Kg；惰化装置WLDY—400/150型1台。
5、系统基本功能：5.1整个系统设有自动控制、手动控制和机械应急操作三种方式。

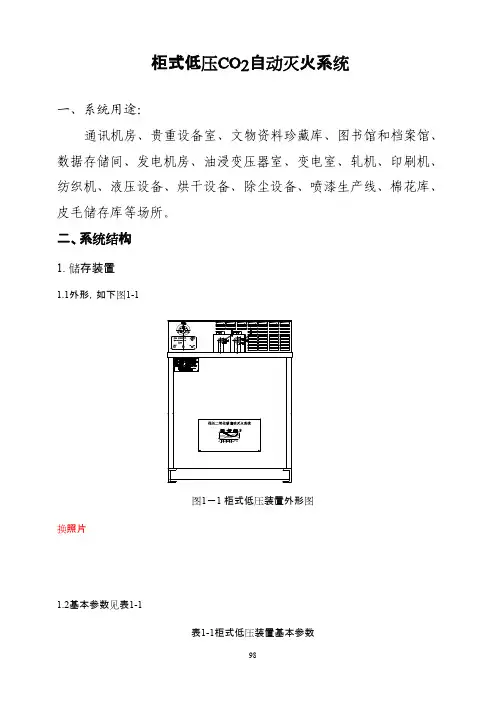

柜式低压CO2自动灭火系统使用说明
柜式低压CO2自动灭火系统一、系统用途：通讯机房、贵重设备室、文物资料珍藏库、图书馆和档案馆、数据存储间、发电机房、油浸变压器室、变电室、轧机、印刷机、纺织机、液压设备、烘干设备、除尘设备、喷漆生产线、棉花库、皮毛储存库等场所。
二、系统结构图1－1 柜式低压装置外形图换照片1.2基本参数见表1-1表1-1柜式低压装置基本参数储存装置有效容积180dm3单台整机490 kg（包括主阀）重量CO2储存量180 kgCO2充装率0.9 kg/LCO2储存压力 2.00MPa～2.14 MPaCO2储存温度-20℃～-18℃贮罐使用环境温度-20℃～ 50℃电源电压AC220V DC24±3V整机功率400W外形尺寸0.8m×0.8m×1.4m(长×宽×高)主出口法兰法兰50-40B JB/T82.2-94充装用接口Rc3/4 液相充装口 Rc1/2 气相平衡口1.3用途及注意事项(1) 储存装置（储罐）用来储存CO2灭火剂，通过制冷机组和隔热层保温，使CO2灭火剂长期处于低温低压状态。
火灾时，开启与储存装置相连的阀门，释放出储罐内的CO2灭火剂，实施保护区的灭火。
(2) 储存装置在运输过程中，应避免受到撞击；安装场所应远离热源，保持水平放置。
(3) 储存装置发出低液位报警时，应及时补充灭火剂。
(4) 储存装置维护保养可参照《压力容器安全技术监察规程》。
1.4 二氧化碳的充装贮罐是储存装置中盛装CO2的容器。
空贮罐充装CO2灭火剂时，检查贮罐上的压力表及监测控制板是否处于正常工作状态，然后将充装/监控旋钮旋至充装，然后按以下步骤进行充装操作：将贮罐的液相充装口由充装管道与充装装置（槽车或其它充装装置）上的液相充装口连接好，打开贮罐的液相充装口，微微开启充装装置的液相充装口，向贮罐内充入少量LCO2，LCO2迅速气化后，由贮罐气相平衡口排出，使贮罐温度下降。
低压二氧化碳灭火系统培训手册(高档配置)
前言为了加强对各类气体灭火系统的日常管理和维护工作，确保系统处于正常的工作状态，使管理操作人员全面掌握灭火系统的各项技术参数、操作技能及管理和维护工作，针对工程设备的运行状态实施有效的监控管理和正确操作，特制定本培训手册，供灭火系统设备使用单位参考。
一、低压二氧化碳灭火系统1.灭火装置工作原理在正常情况下，容器中二氧化碳通过制冷装置，使其温度保持在-18℃、压力在2.0±0.2MPa的工作状态，此时容器中的二氧化碳呈气液两相。
当温度升高导致容器中的二氧化碳压力上升到2.1±0.05MPa 时，灭火装置控制器启动制冷机组降温降压；当压力下降到1.9±0.05MPa时，制冷机组停机。
如此循环往复，使系统始终处于正常工作状态。
如制冷系统失灵，压力上升到2.25MPa时，超压指示灯亮并发出报警信号，若压力继续上升并超过2.5MPa时，安全阀开启，缓慢释放多余压力。
当压力恢复到正常时，安全阀自动关闭。
2.灭火系统动作程序图3.低压CO2灭火系统主要部件及功能●低温储罐用以储存低温二氧化碳液体，使二氧化碳在容器的正常工作压力为2.0±0.2MPa，设计温度为-40℃，设计压力4.0MPa。
●制冷机组：降低压力将储罐气态二氧化碳转化为液态二氧化碳，使压力维持在2.0±0.2MPa、温度为-18℃的低压低温状态。
1）、组成：压缩机、冷凝器、储液罐、干燥过滤器、视液镜、蒸发器。
2）、工作原理：二氧化碳压力上限启动制冷降温降压压力下限停机（全过程为自动控制）3）、用途：通过制冷机组的降温，使储罐二氧化碳压力恒定在2.0±0.2MPa。
4）、电源电压：AC220V●压力变送器随着容器中的压力变化而使其输出的标准电信号（模拟信号4～20mA）变化，用于控制制冷系统压缩机的启停，从而使容器二氧化碳的压力恒定在2.0±0.2MPa。
1）、组成：应变弹簧、放大线路、压力显示报警仪2）、工作原理：应变弹簧放大线路V/I转换输出4-20mA 模数转换压力指示3）、用途：测量容器压力，输出模拟信号，控制制冷机组启停。
低压二氧化碳惰化灭火系统使用说明书(印刷定稿)
低压二氧化碳惰化灭火系统安装使用说明书
第一章 用途及特点
二氧化碳对绝大多数物质没有破坏作用，灭火后不留痕迹、没有毒害，具有不导电、 不玷污物品、没有水渍损失、灭火效果好且价廉等优点。由于二氧化碳容易被液化，所 以容易罐装、储存，在制造技术上的难度小，同时其价格较为便宜，灭火时，不污染火 场环境，对保护区内的被保护物不产生腐蚀和破坏作用，不仅可以扑救 A、B、C 类火 灾，在高浓度下还能扑救固态深位火灾，所以在扑救水和泡沫灭火剂无法保护的场所， 显示了较好的功能。
本说明书介绍了“威特龙”低压二氧化碳惰化灭火系统的工作原理、动作程序、系 统配置、技术参数、控制系统及其连接、系统安装及日常维护管理要求，以便为系统设 计使用提供基础数据，为系统的安装和日常维护管理提供指导。
为了充分发挥系统之效能及避免因操作不当引起的故障或事故，请详细阅读该说明 书，以便使系统发挥正常的工作效能。
发出声光报警信号，提示工作人员系统已经启动运行；
将分区选择阀开关信号远传至控制室；
流量信号 4～20mA 隔离远传输出；
惰化控制柜内安装有两路自动主/备电源切换电路：
10KW 主/备电源切换，用于控制部分工作电源；
60KW 主/备电源切换，用于加热器工作电源；
2、安装接线
1）惰化装置控制柜 惰化控制系统由控制柜、惰化装置、流量传感器、压 力传感器和管道系统等等构成，是机电一体化的自动化控 制装置。装置系统的安装需经过本公司培训或认可方可执
项）。 6、为确保系统的工作状态，低压二氧化碳灭火装置、惰化控制柜及惰化装置应保持
24 小时不间断专用双电源。 7、为保证惰化灭火系统各部件的正常使用，请务必按要求进行设备的日常维护，检
查相关部件的密封性能和工作状态。每年必须更换控制系统的蓄电池； 8、本说明书未涉及灭火系统设备部分，请参阅《低压二氧化碳安装使用说明书》。 9、惰化装置应保证足够的水量（以液位计标注为准），并保证每月更换一次。
低压CO2控制柜说明书[1]
![低压CO2控制柜说明书[1]](https://img.taocdn.com/s3/m/6ed8f6cac1c708a1284a44d9.png)
使用说明书南京消防器材股份有限公司出品南京南消电子技术有限公司制造二 0 0 四年五月概述：本控制柜灭火区域为1——6区，1——12区两种配置，其它区域已留备用。
因本控制柜控制一个主阀的开启、关闭。
主阀2已留备用，故本控制柜在任何方式、任何状态下，主阀2的开启、关闭、返回指示灯均不亮低压二氧化碳灭火装置控制柜(简称ZEDK控制柜)作为低压二氧化碳灭火系统的重要组成部分，它主要监测灭火剂储存装置的各种工作状态，包括压力、液位等，控制制冷系统的启动与停止，维护装置的正常运行，以及在遇到紧急情况时，作为灭火系统的执行机构，接受灭火控制器或操作人员的灭火指令，启动选择阀和主阀释放二氧化碳灭火剂，实施对被保护区的保护。
与此同时，将本控制柜的工作状态：手动/自动、电源正常与否；贮罐内的状态：压力过高、过低，灭火剂液位过高、过低；控制柜执行灭火指令的工作状态；主阀开启、选择阀开启等信息传递给火灾报警灭火控制器或消防控制中心。
ZEDK控制柜可根据用户要求定制其他规格（更多可保护区域数）的控制柜。
1.1 ZEDK控制柜组成及工作原理（一）ZEDK控制柜按功能分为三个部分：( 1 )、自动监测、报警部分。
ZEDK控制柜对低压二氧化碳灭火装置中贮罐内灭火剂的压力、液位进行监视，当储罐内的压力超过一定值（2.2Mpa）和低于一定值（1.8Mpa）时，贮罐内二氧化碳灭火剂的液位低于设计量的90％或高于设计量时，控制柜发出声光报警信号，并以红、黄两色区分报警的等级，有黄色灯亮时请注意，有红色灯亮时，则提醒工作人员必须立即进行维护、处理。
当ZEDK控制柜接收到火灾报警灭火控制器发来的灭火指令。
在执行灭火指令的同时，发出声光报警信号，提醒工作人员注意，在必要的时候，实施手动状态下的灭火操作。
与此同时，ZEDK控制柜将当时的工作状态、贮罐的工作状态、装置执行灭火指令的状态信息传递给火灾报警灭火控制器或消防控制中心。
( 2 )、制冷系统。

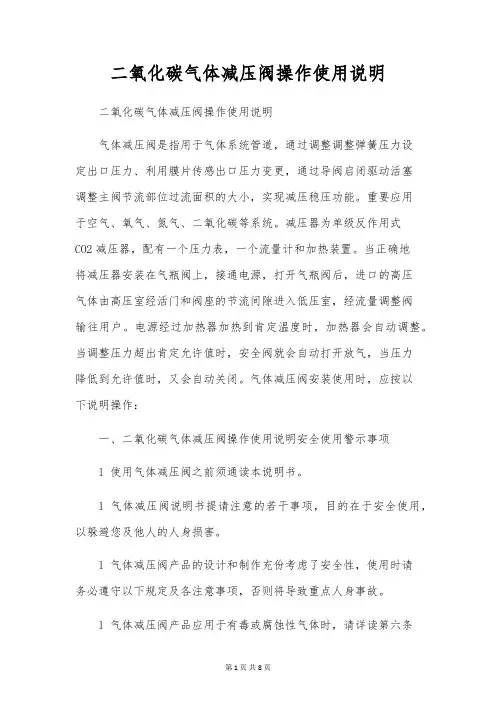

二氧化碳气体减压阀操作使用说明
二氧化碳气体减压阀操作使用说明二氧化碳气体减压阀操作使用说明气体减压阀是指用于气体系统管道，通过调整调整弹簧压力设定出口压力、利用膜片传感出口压力变更，通过导阀启闭驱动活塞调整主阀节流部位过流面积的大小，实现减压稳压功能。
重要应用于空气、氧气、氮气、二氧化碳等系统。
减压器为单级反作用式CO2减压器，配有一个压力表，一个流量计和加热装置。
当正确地将减压器安装在气瓶阀上，接通电源，打开气瓶阀后，进口的高压气体由高压室经活门和阀座的节流间隙进入低压室，经流量调整阀输往用户。
电源经过加热器加热到肯定温度时，加热器会自动调整。
当调整压力超出肯定允许值时，安全阀就会自动打开放气，当压力降低到允许值时，又会自动关闭。
气体减压阀安装使用时，应按以下说明操作：一、二氧化碳气体减压阀操作使用说明安全使用警示事项l 使用气体减压阀之前须通读本说明书。
l 气体减压阀说明书提请注意的若干事项，目的在于安全使用，以躲避您及他人的人身损害。
l 气体减压阀产品的设计和制作充份考虑了安全性，使用时请务必遵守以下规定及各注意事项，否则将导致重点人身事故。
l 气体减压阀产品应用于有毒或腐蚀性气体时，请详读第六条“紧要安全警示”1. 严禁将减压阀应用于规定以外的其他气体，因某些类型的气体混合可能会发生多而杂化学反应，有可能对减压阀造成损害而导致事故。
2. 要对进口气体减压阀产品的规格和工作条件进行确认。
请检查以下项目（下述a至f）并要依据贵方使用条件，对气体减压阀的规格进行确认。
由于气体减压阀中含有高压气体。
因而对产品工作条件进行确认至关紧要。
a. 使用气体类型b. 入口压力（初级压力）c. 所用压力表（用于检测入口）d. 气体入口处接头的形式和尺寸e. 气体出口处接头的形式和尺寸f. 所用气体流量假如进口气体减压阀气体减压阀的规格，与贵方的使用条件不匹配，将对气体减压阀造成危害或引起气体泄漏等。
3. 工作环境确实认气体减压阀所处工件地方应充份通风，即使应用于非毒性，非腐蚀性气体也会因可能产生的缺氧导致人身事故。
低压二氧化碳使用使用说明
一、概述根据《蒙特利尔议定书》要求，我国将于2005年禁止使用哈龙类型灭火剂，淘汰卤代烷自动灭火系统已成必然趋势。
二氧化碳灭火剂具有清洁、成本低、灭火性能稳定、绝缘性好、无污染等优点，其ODP值为零；GWP 值为1，其环保性能大大优于卤代烷灭火剂1211和1301。
上述优点，使得二氧化碳灭火系统成为替代哈龙的主要灭火系统之一。
低压二氧化碳自动灭火系统是一项基于高压二氧化碳自动灭火系统原理开发,而性能更加优越的灭火设施。
该系统具有功能完善，自动性能好，工作可靠、准确等优点。
其主要部件有灭火剂贮存装置（其中包括安全阀，液位仪，测压装置，制冷机等附件），主阀，选择阀，电磁阀，装置控制柜，喷嘴，管道及管道附件等。
该系统能扑灭A类表面及深位火灾、B类可燃液体火灾及C类气体火灾和带电电气设备火灾，但不适用于扑灭D类火灾。
适用于浸渍槽、溶化槽、轧机、印刷机、纺织机、发电机组、煤粉仓、发电机油浸槽、变压器、液压设备、烘干设备、除尘设备、炊事炉灶、喷漆生产线、电器老化间、计算机房、数据储存间、纸库、棉花库、食品库、皮毛储存库以及船舶的机舱和货舱等场所的消防保护。
该系统在技术上处于国际先进水平，是国际上二十世纪九十年代发展起来的新型自动灭火系统。
综上所述，低压二氧化碳自动灭火系统以其灭火效率高，成本低，无污染，适用范围广等优点将会日益受到社会的青睐。
我公司生产的ZED型系列低压二氧化碳自动灭火系统，符合GB19572-2004标准，其产品型号为：ZED□□□□X□X□保护区数储罐数二氧化碳灭火剂重量(kg)低压二氧化碳自动灭火系统如：ZED3000X1X2，表示灭火剂储存装置为一台3吨储罐，用于保护2个保护区的低压二氧化碳自动灭火系统。
有关产品的运输、安装、调试等操作过程中的安全注意事项请严格遵守后面各有关章节的规定二、技术特性1. 主要性能ZED系列低压二氧化碳自动灭火系统具有动作可靠、安全、操作方便、便于安装、复位、维护保养等优点。
低压二氧化碳储罐使用说明
低压二氧化碳储罐使用说明嘿，朋友们，今天我们来聊聊低压二氧化碳储罐。
你知道的，这玩意儿可不是随便谁都能用的，得认真对待。
你得明白，这个储罐其实就是个大容器，里面装着咱们熟悉的二氧化碳。
你可能会问，这玩意儿干啥用的？嘿，别急，听我慢慢给你说。
先说说怎么安全使用。
打开储罐的盖子之前，一定要先看看周围环境。
地上可不能有水，湿漉漉的地方可不适合。
你想想，滑滑的地面上，储罐一不小心就滚到地上，那可真是得不偿失呀！再说，储罐最好放在通风良好的地方，空气流通顺畅，才能防止气体积聚。
真是小事不做，大事难成，明白了吗？使用的时候，记得先确认一下气体的压力。
有些储罐的压力可不低，轻轻松松就能把你吓一跳。
连接管道的时候，别心急，慢慢来，确保每个接头都紧紧的。
不然啊，一旦漏气，后果可就不堪设想。
要知道，二氧化碳虽然是个好东西，但要是用不好，那可是个麻烦。
使用完后一定要关好阀门！这点可是关键，不然你就像是给二氧化碳开了个大门，随便它跑出去。
就算你心大，也不能大意，这可是关乎安全的大问题。
大家伙儿都知道，安全第一嘛！这样才能保障你和周围人的安全，别让二氧化碳给你带来麻烦。
说到维护，这可是个长期的活。
储罐的外部要定期检查，看看有没有锈迹、裂纹，别让它在不经意间出问题。
记得用湿布擦擦，保持干净，别让灰尘堆积。
大家都知道，干净整洁才是美德，不是吗？不仅是为了美观，更是为了安全，谁都不想碰上意外。
如果你发现储罐有异响，或者气体泄漏的迹象，赶紧报警！别想着自己能解决，那可是大问题，万万不可掉以轻心。
大伙儿记住，及早发现，及早处理，才能避免更大的麻烦。
这可不是小事，安全永远是第一位的。
使用时还得注意气体的温度。
二氧化碳在高温下可不太稳定，别让它热得发脾气，真要是发生什么，那可就得不偿失了。
操作的时候，穿上防护装备也是必不可少的，别让意外来得太突然。
你说你爱你的工作，但也得爱护自己嘛，没了身体，工作可就没法做了。
大家伙儿，关于储罐的运输，也得注意哦。
低压CO2控制柜说明书
使用说明书南京消防器材股份有限公司出品南京南消电子技术有限公司制造二 0 0 四年五月概述：本控制柜灭火区域为1——6区，1——12区两种配置，其它区域已留备用。
因本控制柜控制一个主阀的开启、关闭。
主阀2已留备用，故本控制柜在任何方式、任何状态下，主阀2的开启、关闭、返回指示灯均不亮低压二氧化碳灭火装置控制柜(简称ZEDK控制柜)作为低压二氧化碳灭火系统的重要组成部分，它主要监测灭火剂储存装置的各种工作状态，包括压力、液位等，控制制冷系统的启动与停止，维护装置的正常运行，以及在遇到紧急情况时，作为灭火系统的执行机构，接受灭火控制器或操作人员的灭火指令，启动选择阀和主阀释放二氧化碳灭火剂，实施对被保护区的保护。
与此同时，将本控制柜的工作状态：手动/自动、电源正常与否；贮罐内的状态：压力过高、过低，灭火剂液位过高、过低；控制柜执行灭火指令的工作状态；主阀开启、选择阀开启等信息传递给火灾报警灭火控制器或消防控制中心。
ZEDK控制柜可根据用户要求定制其他规格（更多可保护区域数）的控制柜。
1.1 ZEDK控制柜组成及工作原理（一）ZEDK控制柜按功能分为三个部分：( 1 )、自动监测、报警部分。
ZEDK控制柜对低压二氧化碳灭火装置中贮罐内灭火剂的压力、液位进行监视，当储罐内的压力超过一定值（2.2Mpa）和低于一定值（1.8Mpa）时，贮罐内二氧化碳灭火剂的液位低于设计量的90％或高于设计量时，控制柜发出声光报警信号，并以红、黄两色区分报警的等级，有黄色灯亮时请注意，有红色灯亮时，则提醒工作人员必须立即进行维护、处理。
当ZEDK控制柜接收到火灾报警灭火控制器发来的灭火指令。
在执行灭火指令的同时，发出声光报警信号，提醒工作人员注意，在必要的时候，实施手动状态下的灭火操作。
与此同时，ZEDK控制柜将当时的工作状态、贮罐的工作状态、装置执行灭火指令的状态信息传递给火灾报警灭火控制器或消防控制中心。
( 2 )、制冷系统。
低压二氧化碳灭火系统操作规程
iclub YuHong Hotel (裕鸿富荟酒店)Engineering Department (工程部)注意以下所有的操作规程只供参考最终的操作规程是以个别酒店的设施操作而定。
1.0 范围本标准规定了低压二氧化碳灭火系统的自动控制、手动控制和储罐房就地操作。
本标准适用于『裕鸿富荟酒店』内的低压二氧化碳灭火系统。
2.0 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
《XXXXXX标准》3.0 操作要求3.1 所有设备操作及维护人员须熟悉、掌握低压二氧化碳灭火系统的动作原理及过程。
熟悉设置于每个保护区内、外的电器数量及呼吸器的使用。
3.2按照消防规范要求，CO2系统设计及设备配置上，具备三种控制方式3.2.1 自动控制3.2.1.1 在每个保护区内，设置了若干组227°F定温型温感探测器回路，其中任何单独的报警回路报警后，经30秒定时后，将自动释放CO2灭火剂。
在报警延时阶段所有人员必须迅速撤离该区域。
3.2.1.2 当控制盘已经启动了所有的蜂鸣器与闪灯，在延时阶段，此时如果发现确实是系统误动作，可以通过按下设置于保护区域外的紧急停止开关（必须持久按下，直至系统复位）而暂时停止释放CO2灭火剂。
经观察和判断，确认需继续开启灭火系统，只需松开紧急停止开关即可。
3.2.2 手动控制只有在操作人员确认了保护区内确有火灾发生，并确认了所有人员均已撤离该区域，并且保护区内已关闭了相应风机及防火阀，才可拉下设置于保护区域门外的电气式手动启动销，释放CO2灭火剂。
iclub YuHong Hotel (裕鸿富荟酒店)Engineering Department (工程部)3.2.3 储罐房就地操作3.2.3.1 储罐房就地通过选择阀手轮操作，只有在以上自动控制均告失灵时，才需要采用储罐房就地手轮操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述根据《蒙特利尔议定书》要求，我国将于2005年禁止使用哈龙类型灭火剂，淘汰卤代烷自动灭火系统已成必然趋势。
二氧化碳灭火剂具有清洁、成本低、灭火性能稳定、绝缘性好、无污染等优点，其ODP值为零；GWP值为1，其环保性能大大优于卤代烷灭火剂1211和1301。
上述优点，使得二氧化碳灭火系统成为替代哈龙的主要灭火系统之一。
低压二氧化碳自动灭火系统是一项基于高压二氧化碳自动灭火系统原理开发,而性能更加优越的灭火设施。
该系统具有功能完善，自动性能好，工作可靠、准确等优点。
其主要部件有灭火剂贮存装置（其中包括安全阀，液位仪，测压装置，制冷机等附件），主阀，选择阀，电磁阀，装置控制柜，喷嘴，管道及管道附件等。
该系统能扑灭A类表面及深位火灾、B类可燃液体火灾及C类气体火灾和带电电气设备火灾，但不适用于扑灭D类火灾。
适用于浸渍槽、溶化槽、轧机、印刷机、纺织机、发电机组、煤粉仓、发电机油浸槽、变压器、液压设备、烘干设备、除尘设备、炊事炉灶、喷漆生产线、电器老化间、计算机房、数据储存间、纸库、棉花库、食品库、皮毛储存库以及船舶的机舱和货舱等场所的消防保护。
该系统在技术上处于国际先进水平，是国际上二十世纪九十年代发展起来的新型自动灭火系统。
综上所述，低压二氧化碳自动灭火系统以其灭火效率高，成本低，无污染，适用范围广等优点将会日益受到社会的青睐。
我公司生产的ZED型系列低压二氧化碳自动灭火系统，符合GB19572-2004标准，其产品型号为：ZED□□□□X□X□保护区数储罐数二氧化碳灭火剂重量(kg)低压二氧化碳自动灭火系统如：ZED3000X1X2，表示灭火剂储存装置为一台3吨储罐，用于保护2个保护区的低压二氧化碳自动灭火系统。
有关产品的运输、安装、调试等操作过程中的安全注意事项请严格遵守后面各有关章节的规定二、技术特性1. 主要性能ZED系列低压二氧化碳自动灭火系统具有动作可靠、安全、操作方便、便于安装、复位、维护保养等优点。
系统可实现自动监控，可持续显示压力、液位，并具有高低压力、高低液位自动报警，制冷机自动启闭的功能，而且可根据保护区大小，编程控制主阀和选择阀的开启时间，经济可靠地达到灭火目的。
2. 主要参数低压二氧化碳自动灭火系统主要性能参数见下表：3．特殊设计：1)本公司可根据用户要求提供双制冷机组低压二氧化碳灭火系统。
2)可增加自增压系统，满足系统首次喷放后迅速恢复压力。
3)根据用户需要可以提供特殊设计喷头，满足系统多次连续喷放的要求，尤其适用于轧机的保护。
4)可根据用户要求设计手持软管系统，与低压二氧化碳配套，用于扑灭局部留淌火灾。
三、结构特征与工作原理1. 系统组成结构低压二氧化碳自动灭火系统组成结构见下图：系统各主要部件名称及其功能见下表：2. 工作原理(1) 系统伺服运行灭火剂的温度为-200C～-180C，对应压力为1.9～2.1MPa,控平时储罐中CO2制柜上有压力、液位显示区，可显示压力、液位是否适中。
并可通过观察储罐灭火剂的压力和重量。
上的压力表和液位仪读出储罐中的CO2当储罐液位处于上、下限时，装置控制柜会发出声光报警信号。
液位处于下限时应及时补充灭火剂;当储罐压力达到2.2MPa或低于1.8MPa时,控制柜发出声光报警信号。
当储罐中压力达到2.1MPa时，装置控制柜发出指令启动制冷机组开始制冷工作，当压力下降至1.9MPa时,制冷机组停止工作。
当压力上升至2.38MPa时，储罐上安全阀打开，排出部分CO气体，压力下2降至2.15MPa时安全阀关闭。
(2) 系统灭火控制方式1) 自动控制警灭火控制器即发出声、光报警信号，同时发出联动指令，关闭各类联锁设备，经过一段延时时间(一般为30s)，向装置控制柜发出灭火指令，打开电磁阀释放启动气体，打开相应的选择阀，几秒钟后发出指令打开主阀，释放灭火剂，实施灭火。
2) 电气手动控制a、装置控制柜控制方式选择键拨到档时，灭火系统处于手动控制状态。
当保护区发生火情时，按下手动控制盒或报警灭火控制器的启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。
在自动控制状态，仍可优先实现电气手动控制。
b、当报警灭火控制器不能给装置控制柜发出灭火指令时，可在装置控制柜上直接实现电气手动控制。
档，则直接按相应保护区的选择阀启动键，即可按规定程序启动灭火系统释放灭火剂，实施灭火，灭火后，选择阀和主阀均能按预先设定的程序自动关闭；或将装置控制柜上控制方式选择键在档，应先按相应保护区的选择阀启动键，再按主阀部分的键，即可释放灭火剂，实施灭火。
3) 机械应急手动控制当保护区发生火情，而采取自动或电气手动方式均不能启动系统时，应通知有关人员撤离现场，关闭联动设备，手动打开控制相应保护区选择阀及控制总阀的电磁阀，即可打开选择阀和主阀，释放灭火剂，实施灭火。
4) 紧急停止当发生火灾警报，但在延时时间内未发现有火情，不需启动灭火系统进行灭火时，可按下手动控制盒或报警灭火控制器上的紧急停止按钮，即可阻止控制器灭火指令的发出。
即使在灭火剂释放过程中，亦可按装置控制柜上的主阀停止键和主阀关闭键，再按选择阀复位键，即可关闭主阀和选择阀，停止喷射灭火剂。
(3) 系统工作流程低压二氧化碳自动灭火系统动作程序如下图：四、系统主要部件1. 储罐(1) 外形(2) 基本参数储存压力：1.9～2.1MPa 灭火剂储存温度：－200C～－180C(G11/4外螺纹接头及通径为32mm的法兰)般不宜拆卸、自行调整，如确需拆卸、重新调整，请注意以下事项：a、卸下液位仪前，必须先开启平衡阀，再关闭液位仪上、下阀；b、不要将液位仪放置于淋雨处；c、安装液位仪前应放气将与液位仪连接的储罐管道吹净；d、安装前应确保液位仪上、下阀处于关闭状态，平衡阀处于开启状态；e、安装好后应先缓慢开启液位仪上、下阀，再关闭平衡阀。
2. 主阀(1) 结构(2) 主要参数型号 H1(mm)H(mm)L(mm)V(mm)D1(mm)D(mm)Zxd(mm)重量(kg)ZZ65/25 110 301 241 348 φ145 φ185 8xφ18 36ZZ80/25 121 312 283 348 φ160 φ200 8xφ18 45ZZ100/25 152 592 305 532 φ190 φ235 8xφ23 60ZZ125/25 152 592 380 532 φ220 φ270 8xφ25 90ZZ150/25 175 640 403 620 φ250 φ300 8xφ25 130ZZ200/25 222 680 419 680 φ320 φ375 12xφ30 170(3) 用途总阀与储罐相连，平时关闭，当发生火灾时，主阀开启，释放二氧化碳灭火剂，实施灭火。
3. 维修阀(1) 结构( 2 ) 主要参数型号密封试验压力(MPa)B(mm)D(mm)L(mm)Zxd(mm)重量(kg)ZW65/25 2.75 46 φ145 300 8xφ18 25ZW80/25 2.75 64 φ160 335 8xφ18 30ZW100/25 2.75 64 φ190 355 8xφ23 36ZW125/25 2.75 70 φ220 385 8xφ25 40ZW150/25 2.75 76 φ250 445 8xφ25 48ZW200/25 2.75 89 φ320 570 12xφ30 65（3）用途维修阀安装在主阀与储罐之间，平时常开。
检修系统或在不喷放灭火剂的状态下进行系统动作调试时将维修阀关闭。
4.弯管组件( 1 ) 结构( 2 ) 主要参数d (mm) 法兰1 法兰2H(mm)D(mm)Zxd1(mm)α65 65－40A 65－40B 148 145 8Xφ18 22.580 80－40A 80－40B 173 160 8Xφ18 22.5100 100－40A 100－40B 221 190 8Xφ23 22.5 125 125－40A 125－40B 258 220 8Xφ25 22.5 150 150－40A 150－40B 301 250 8Xφ25 22.5 200 200－40A 200－40B 393 320 12Xφ30 15( 3 ) 用途弯管组件用来连接维修阀与主阀。
5.选择阀（3）用途选择阀安装在集流管上，一端与集流管连接，一端与灭火剂输送管道连接，该阀用于组合分配系统中，用以控制灭火剂的流动方向，平时选择阀关闭，火灾时，打开选择阀，释放出灭火剂，输送到发生火灾的保护区。
6. 安全泄压阀( 2 ) 主要性能参数安全膜片爆破压力：3.75±0.15MPa( 3 ) 用途该阀安装在集流管上，当管道中压力大于允许值时，安全膜片爆破，起到保护系统的作用。
（ 4 ）使用维护说明膜片爆破后，应及时更换，更换的新膜片与原膜片规格、尺寸、材质、爆破压力相同，方可使用。
7. 制冷机组( 1 ) 制冷机组的用途制冷机组用以保证储罐内的二氧化碳灭火剂长期处于低温低压状态。
当储罐的压力处于适中位置(1.9～2.1MPa)时，制冷机组不工作，当储罐的压力到达上限时，控制柜发出指令，制冷机组开始工作，直至压力降至下限。
( 2 ) 系统制冷原理系统制冷循环如下图所示：制冷压缩机从储罐蒸发器中吸入低温低压的制冷剂蒸汽，经压缩形成高温高压的制冷剂蒸汽，在经过冷凝器时放热，将制冷剂蒸汽冷凝成中温中压的制冷剂液体，再经过节流装置(膨胀阀)，节流成低温低压的雾状制冷剂，在流经储罐中蒸发器时，吸收大量的热量，从而降低蒸发器周围的温度，带走热量的制冷剂蒸汽重新被吸入压缩机进行下一个循环，从而实现制冷。
( 3 ) 制冷机组组成结构及各部件功能制冷机组中各部件的功能如下表：( 5 ) 制冷机组的安全装置制冷机组中装有压力控制器，当压缩机排出压力超过额定值(2.2MPa)时，机组高压保护动作，切断压缩机电源。
同样，当低压低于规定数值(0)时，机组低压保护动作切断压缩机电源。
( 6 ) 制冷机组的维护保养a、定期检查电路系统中自控元件及仪表的正确性和灵敏性，以防止因失效而引起事故。
b、对水冷机组，压缩机在运转过程中，应保持有足够的冷却水量；对风冷机组，要注意风机转向和保持冷凝器散热片的清洁，以免发生超压危险，导致机件损坏。
c、经常检查冷冻油量，油位应在压缩机视油镜的1/2～2/3之间。
d、压缩机在运转过程中，如出现敲击声和其他异常声响，应立即停机检查。
e、压缩机在运转3～5年后，如出现制冷效率明显下降的现象，建议更换压缩机，或由专业制冷人员对压缩机进行一次拆机维修、保养。
e、制冷机组的常见故障分析与排除详见第七部分《系统常见故障与排除》。
8. ZKS2/150型自锁压力开关( 1 ) 结构( 2 )主要性能参数公称工作压力(MPa) 密封试验压力(MPa)动作压力(MPa)微动开关接点容量15.0 17.2 0.2 DC24V 1A( 3 )用途压力开关在组合分配系统中安装在出管组件上，在单元独立系统中安装在集流管上。
