低压二氧化碳使用说明书介绍
一、概述根据《蒙特利尔议定书》要求，我国将于2005年禁止使用哈龙类型灭火剂，淘汰卤代烷自动灭火系统已成必然趋势。
二氧化碳灭火剂具有清洁、成本低、灭火性能稳定、绝缘性好、无污染等优点，其ODP值为零；GWP值为1，其环保性能大大优于卤代烷灭火剂1211和1301。
上述优点，使得二氧化碳灭火系统成为替代哈龙的主要灭火系统之一。
低压二氧化碳自动灭火系统是一项基于高压二氧化碳自动灭火系统原理开发,而性能更加优越的灭火设施。
该系统具有功能完善，自动性能好，工作可靠、准确等优点。
其主要部件有灭火剂贮存装置（其中包括安全阀，液位仪，测压装置，制冷机等附件），主阀，选择阀，电磁阀，装置控制柜，喷嘴，管道及管道附件等。
该系统能扑灭A类表面及深位火灾、B类可燃液体火灾及C类气体火灾和带电电气设备火灾，但不适用于扑灭D类火灾。
适用于浸渍槽、溶化槽、轧机、印刷机、纺织机、发电机组、煤粉仓、发电机油浸槽、变压器、液压设备、烘干设备、除尘设备、炊事炉灶、喷漆生产线、电器老化间、计算机房、数据储存间、纸库、棉花库、食品库、皮毛储存库以及船舶的机舱和货舱等场所的消防保护。
该系统在技术上处于国际先进水平，是国际上二十世纪九十年代发展起来的新型自动灭火系统。
综上所述，低压二氧化碳自动灭火系统以其灭火效率高，成本低，无污染，适用范围广等优点将会日益受到社会的青睐。
我公司生产的ZED型系列低压二氧化碳自动灭火系统，符合GB19572-2004标准，其产品型号为：ZED□□□□X□X□保护区数储罐数二氧化碳灭火剂重量(kg)低压二氧化碳自动灭火系统如：ZED3000X1X2，表示灭火剂储存装置为一台3吨储罐，用于保护2个保护区的低压二氧化碳自动灭火系统。
有关产品的运输、安装、调试等操作过程中的安全注意事项请严格遵守后面各有关章节的规定二、技术特性1. 主要性能ZED系列低压二氧化碳自动灭火系统具有动作可靠、安全、操作方便、便于安装、复位、维护保养等优点。
系统可实现自动监控，可持续显示压力、液位，并具有高低压力、高低液位自动报警，制冷机自动启闭的功能，而且可根据保护区大小，编程控制主阀和选择阀的开启时间，经济可靠地达到灭火目的。
2. 主要参数低压二氧化碳自动灭火系统主要性能参数见下表：3．特殊设计：1)本公司可根据用户要求提供双制冷机组低压二氧化碳灭火系统。
2)可增加自增压系统，满足系统首次喷放后迅速恢复压力。
3)根据用户需要可以提供特殊设计喷头，满足系统多次连续喷放的要求，尤其适用于轧机的保护。
4)可根据用户要求设计手持软管系统，与低压二氧化碳配套，用于扑灭局部留淌火灾。
三、结构特征与工作原理1. 系统组成结构低压二氧化碳自动灭火系统组成结构见下图：系统各主要部件名称及其功能见下表：2. 工作原理(1) 系统伺服运行灭火剂的温度为-200C～-180C，对应压力为1.9～2.1MPa,控平时储罐中CO2制柜上有压力、液位显示区，可显示压力、液位是否适中。
并可通过观察储罐上的压力表和液位仪读出储罐中的CO灭火剂的压力和重量。
2当储罐液位处于上、下限时，装置控制柜会发出声光报警信号。
液位处于下限时应及时补充灭火剂;当储罐压力达到2.2MPa或低于1.8MPa时,控制柜发出声光报警信号。
当储罐中压力达到2.1MPa时，装置控制柜发出指令启动制冷机组开始制冷工作，当压力下降至1.9MPa时,制冷机组停止工作。
气体，压力下当压力上升至2.38MPa时，储罐上安全阀打开，排出部分CO2降至2.15MPa时安全阀关闭。
(2) 系统灭火控制方式1) 自动控制将报警灭火控制器和装置控制柜上控制方式选择键均拨到档时，灭火系统处于自动控制状态，当保护区发生火情，火灾探测器发出火灾信号，报警灭火控制器即发出声、光报警信号，同时发出联动指令，关闭各类联锁设备，经过一段延时时间(一般为30s)，向装置控制柜发出灭火指令，打开电磁阀释放启动气体，打开相应的选择阀，几秒钟后发出指令打开主阀，释放灭火剂，实施灭火。
2) 电气手动控制a、装置控制柜控制方式选择键拨到档时，灭火系统处于手动控制状态。
当保护区发生火情时，按下手动控制盒或报警灭火控制器的启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。
在自动控制状态，仍可优先实现电气手动控制。
b、当报警灭火控制器不能给装置控制柜发出灭火指令时，可在装置控制柜上直接实现电气手动控制。
档，则直接按相应保护区的选择阀启动键，即可按规定程序启动灭火系统释放灭火剂，实施灭火，灭火后，选择阀和主阀均能按预先设定的程序自动关闭；或将装置控制柜上控制方式选择键在档，应先按相应保护区的选择阀启动键，再按主阀部分的键，即可释放灭火剂，实施灭火。
3) 机械应急手动控制当保护区发生火情，而采取自动或电气手动方式均不能启动系统时，应通知有关人员撤离现场，关闭联动设备，手动打开控制相应保护区选择阀及控制总阀的电磁阀，即可打开选择阀和主阀，释放灭火剂，实施灭火。
4) 紧急停止当发生火灾警报，但在延时时间内未发现有火情，不需启动灭火系统进行灭火时，可按下手动控制盒或报警灭火控制器上的紧急停止按钮，即可阻止控制器灭火指令的发出。
即使在灭火剂释放过程中，亦可按装置控制柜上的主阀停止键和主阀关闭键，再按选择阀复位键，即可关闭主阀和选择阀，停止喷射灭火剂。
(3) 系统工作流程低压二氧化碳自动灭火系统动作程序如下图：四、系统主要部件1. 储罐(1) 外形(2) 基本参数储存压力：1.9～2.1MPa 灭火剂储存温度：－200C～－180C(G11/4外螺纹接头及通径为32mm的法兰)注：液位仪在本设备出厂前已安装、调整好。
（附液位仪使用说明书），一般不宜拆卸、自行调整，如确需拆卸、重新调整，请注意以下事项：a、卸下液位仪前，必须先开启平衡阀，再关闭液位仪上、下阀；b、不要将液位仪放置于淋雨处；c、安装液位仪前应放气将与液位仪连接的储罐管道吹净；d、安装前应确保液位仪上、下阀处于关闭状态，平衡阀处于开启状态；e、安装好后应先缓慢开启液位仪上、下阀，再关闭平衡阀。
2. 主阀(2) 主要参数(3) 用途总阀与储罐相连，平时关闭，当发生火灾时，主阀开启，释放二氧化碳灭火剂，实施灭火。
3. 维修阀( 2 ) 主要参数（3）用途维修阀安装在主阀与储罐之间，平时常开。
检修系统或在不喷放灭火剂的状态下进行系统动作调试时将维修阀关闭。
4.弯管组件( 1 ) 结构( 2 ) 主要参数( 3 ) 用途弯管组件用来连接维修阀与主阀。
5.选择阀（3）用途选择阀安装在集流管上，一端与集流管连接，一端与灭火剂输送管道连接，该阀用于组合分配系统中，用以控制灭火剂的流动方向，平时选择阀关闭，火灾时，打开选择阀，释放出灭火剂，输送到发生火灾的保护区。
6. 安全泄压阀( 2 ) 主要性能参数安全膜片爆破压力：3.75±0.15MPa( 3 ) 用途该阀安装在集流管上，当管道中压力大于允许值时，安全膜片爆破，起到保护系统的作用。
（ 4 ）使用维护说明膜片爆破后，应及时更换，更换的新膜片与原膜片规格、尺寸、材质、爆破压力相同，方可使用。
7. 制冷机组( 1 ) 制冷机组的用途制冷机组用以保证储罐内的二氧化碳灭火剂长期处于低温低压状态。
当储罐的压力处于适中位置(1.9～2.1MPa)时，制冷机组不工作，当储罐的压力到达上限时，控制柜发出指令，制冷机组开始工作，直至压力降至下限。
( 2 ) 系统制冷原理系统制冷循环如下图所示：制冷压缩机从储罐蒸发器中吸入低温低压的制冷剂蒸汽，经压缩形成高温高压的制冷剂蒸汽，在经过冷凝器时放热，将制冷剂蒸汽冷凝成中温中压的制冷剂液体，再经过节流装置(膨胀阀)，节流成低温低压的雾状制冷剂，在流经储罐中蒸发器时，吸收大量的热量，从而降低蒸发器周围的温度，带走热量的制冷剂蒸汽重新被吸入压缩机进行下一个循环，从而实现制冷。
( 3 ) 制冷机组组成结构及各部件功能制冷机组中各部件的功能如下表：( 5 ) 制冷机组的安全装置制冷机组中装有压力控制器，当压缩机排出压力超过额定值(2.2MPa)时，机组高压保护动作，切断压缩机电源。
同样，当低压低于规定数值(0)时，机组低压保护动作切断压缩机电源。
( 6 ) 制冷机组的维护保养a、定期检查电路系统中自控元件及仪表的正确性和灵敏性，以防止因失效而引起事故。
b、对水冷机组，压缩机在运转过程中，应保持有足够的冷却水量；对风冷机组，要注意风机转向和保持冷凝器散热片的清洁，以免发生超压危险，导致机件损坏。
c、经常检查冷冻油量，油位应在压缩机视油镜的1/2～2/3之间。
d、压缩机在运转过程中，如出现敲击声和其他异常声响，应立即停机检查。
e、压缩机在运转3～5年后，如出现制冷效率明显下降的现象，建议更换压缩机，或由专业制冷人员对压缩机进行一次拆机维修、保养。
e、制冷机组的常见故障分析与排除详见第七部分《系统常见故障与排除》。
8. ZKS2/150型自锁压力开关( 1 ) 结构( 2 )主要性能参数( 3 )用途压力开关在组合分配系统中安装在出管组件上，在单元独立系统中安装在集流管上。
释放灭火剂，使其动作，发出反馈信号给报警灭火控制器，显示主阀已开启，灭火剂已释放至相应的保护区。
( 4 )使用说明a、压力开关动作后，应维护检查，在手动复位后方可继续使用。
b、压力开关应定期维护检查，每年检查一次,无异常情况方可继续使用。
9. 二位三通电磁阀( 1 ) 结构a、在低压二氧化碳自动灭火系统中，用两只常闭型二位三通电磁阀(23EB－4B)分别控制主阀的开启与关闭。
两只电磁阀通过汇流板并联安装，共用一个进气口(P口)与一个泄压口(O口)。
电磁阀的出口(A口)与主阀气缸连接。
平时两只电磁阀均不动作，发生火灾时，控制主阀开启的电磁阀得电动作，打开主阀，灭火后，该电磁阀复位，而控制主阀关闭的电磁阀得电动作，使主阀关闭。
b、常开型二位三通电磁阀(23EK－4B)用来控制选择阀的启闭动作。
通常将2～4只常开型二位三通电磁阀通过汇流板并联安装，共用一个进气口(P 口)与一个泄压口(O口)。
每只常开型电磁阀控制一只选择阀，电磁阀的出口(A口)与选择阀上腔连接。
平时选择阀上腔通过电磁阀与储罐气相口连通，发生火灾时电磁阀动作，使选择阀上腔泄压而开启。
c、控制主阀和选择阀启闭的二位三通电磁阀均设有手动开启手柄，发生火灾时，如电气控制线路发生故障，可通过扳动手柄(扳至自锁位置)打开电磁阀。
10、低压二氧化碳灭火装置控制柜(简称ZEDK控制柜)：详见低压二氧化碳灭火装置控制柜（ZEDK控制柜）说明书。
11、双制冷机组、自增压装置、手持软管系统根据用户要求配置，其使用说明书另附。
五、系统安装、充装及调试低压二氧化碳自动灭火系统是一种新型的高效灭火系统，自动化程度高，密封性能要求较高，系统环节较多，应由专业人员负责安装、调试、充装。
低压二氧化碳自动灭火系统产品详细性能说明
低压二氧化碳自动灭火系统产品详细性能说明低压二氧化碳自动灭火系统是基于高压二氧化碳自动灭火系统原理基础上，而优于后者的一种优良灭火设施。
它是将二氧化碳灭火剂以液态形式贮存在带有保温绝热结构的贮存容器中，通过制冷机组使贮罐内二氧化碳的温度始终维持在-17.8℃左右、压力维持在约2.2MPa。
有火灾时，通过一系列执行机构，将液态二氧化碳输送到火灾现场，通过喷头进行释放，实施灭火。
我公司是国内首家研制和开发低压二氧化碳灭火产品，1994年研制开发出我国第一台低压二氧化碳贮存装置，该产品于1995年11月通过国家部级鉴定，并于1997年经专家评审被认定为国家级新产品，填补了该类产品的国家空白。
另外，我公司的低压二氧化碳灭火产品，是国内唯一采用“真空粉末绝热”技术的产品，具有安全可靠、绝热性能好、运行成本低的特点；另外，系统采用独特的阀门结构和先进的启动控制原理，依靠储罐自身压力启动系统，灭火剂喷放时间能够随意设定，可以实现自动喷放和关闭，是目前国内外同类产品中相对技术含量较高的产品。
低压二氧化碳灭火系统由于灭火剂储存压力低、可以大容量储存，以及设备占地面积小、灭火速度快、成本低、无污染等优点，在火灾危险等级高、防护区数量多、防护区面积大的场所应用越来越广泛。
与高压二氧化碳灭火系统相比较，低压二氧化碳灭火系统具有以下几个突出优点：①低压二氧化碳灭火系统有较高的经济性。
在消防工程中，工程越大，节约投资越明显；②低压二氧化碳灭火系统设备占地面积小；③低压二氧化碳灭火系统性能更完善，灭火更迅速，操作更方便，而且低压二氧化碳灭火系统不仅可以以预先设定的时间来自动喷放灭火剂，还可以随时手动开启或关闭系统来控制灭火剂的喷放；④低压二氧化碳灭火系统便于安装、维护保养。
9.2.2.1 系统组成：低压二氧化碳灭火系统由贮存装置、增味装置、分配机构及管网、喷头、自动探测系统、自动控制系统组成。
a、贮存装置是指主检修阀上游的所有设备，包括储罐、制冷机组、安全阀、灭火剂充装口、液位和压力变送器等；b、分配系统及管网、喷头是指主检修阀下游的所有设备，包括先导控制器、主阀、反馈装置、管道、喷头等；c、自动控制系统是指灭火控制柜、动力控制箱、放气灯、紧急启动截止盒等电器控制部分。
柜式低压CO2自动灭火系统使用说明
柜式低压CO2自动灭火系统一、系统用途：通讯机房、贵重设备室、文物资料珍藏库、图书馆和档案馆、数据存储间、发电机房、油浸变压器室、变电室、轧机、印刷机、纺织机、液压设备、烘干设备、除尘设备、喷漆生产线、棉花库、皮毛储存库等场所。
二、系统结构图1－1 柜式低压装置外形图换照片1.2基本参数见表1-1表1-1柜式低压装置基本参数储存装置有效容积180dm3单台整机490 kg（包括主阀）重量CO2储存量180 kgCO2充装率0.9 kg/LCO2储存压力 2.00MPa～2.14 MPaCO2储存温度-20℃～-18℃贮罐使用环境温度-20℃～ 50℃电源电压AC220V DC24±3V整机功率400W外形尺寸0.8m×0.8m×1.4m(长×宽×高)主出口法兰法兰50-40B JB/T82.2-94充装用接口Rc3/4 液相充装口 Rc1/2 气相平衡口1.3用途及注意事项(1) 储存装置（储罐）用来储存CO2灭火剂，通过制冷机组和隔热层保温，使CO2灭火剂长期处于低温低压状态。
火灾时，开启与储存装置相连的阀门，释放出储罐内的CO2灭火剂，实施保护区的灭火。
(2) 储存装置在运输过程中，应避免受到撞击；安装场所应远离热源，保持水平放置。
(3) 储存装置发出低液位报警时，应及时补充灭火剂。
(4) 储存装置维护保养可参照《压力容器安全技术监察规程》。
1.4 二氧化碳的充装贮罐是储存装置中盛装CO2的容器。
空贮罐充装CO2灭火剂时，检查贮罐上的压力表及监测控制板是否处于正常工作状态，然后将充装/监控旋钮旋至充装，然后按以下步骤进行充装操作：将贮罐的液相充装口由充装管道与充装装置（槽车或其它充装装置）上的液相充装口连接好，打开贮罐的液相充装口，微微开启充装装置的液相充装口，向贮罐内充入少量LCO2，LCO2迅速气化后，由贮罐气相平衡口排出，使贮罐温度下降。
低压二氧化碳使用说明书介绍
低压二氧化碳使用说明书介绍
嘿，朋友们！今天来给大家讲讲低压二氧化碳是啥玩意儿，以及咋用它。
想象一下哈，有一天我去了一个大工厂，那个工厂里就有这低压二氧化碳在发挥作用呢。
在那里，我看到一个个大大的罐子，那就是装着低压二氧化碳的家伙。
工作人员告诉我，这东西可重要啦，就像一个默默守护的小卫士。
它能灭火呀！一旦哪里起火了，这低压二氧化碳就“呼”地一下冲上去，把火给灭得死死的，可厉害了。
而且它还挺稳定的，不会轻易发脾气哦。
不像有些东西，动不动就出问题。
在使用的时候呢，可得小心点。
要按照正确的步骤来操作，不能乱来。
就像你走路得一步一步走稳了，不然就容易摔跟头。
要检查好各种设备啦，确保它能正常工作。
总之呢，低压二氧化碳虽然看起来不咋起眼，但作用可大着呢！大家可得好好认识认识它，别小瞧了它哟！好啦，这就是我给大家介绍的低压二氧化碳啦，希望你们都能记住它的厉害之处呀！嘿嘿！。
低压二氧化碳灭火系统培训手册(高档配置)
前言为了加强对各类气体灭火系统的日常管理和维护工作，确保系统处于正常的工作状态，使管理操作人员全面掌握灭火系统的各项技术参数、操作技能及管理和维护工作，针对工程设备的运行状态实施有效的监控管理和正确操作，特制定本培训手册，供灭火系统设备使用单位参考。
一、低压二氧化碳灭火系统1.灭火装置工作原理在正常情况下，容器中二氧化碳通过制冷装置，使其温度保持在-18℃、压力在2.0±0.2MPa的工作状态，此时容器中的二氧化碳呈气液两相。
当温度升高导致容器中的二氧化碳压力上升到2.1±0.05MPa 时，灭火装置控制器启动制冷机组降温降压；当压力下降到1.9±0.05MPa时，制冷机组停机。
如此循环往复，使系统始终处于正常工作状态。
如制冷系统失灵，压力上升到2.25MPa时，超压指示灯亮并发出报警信号，若压力继续上升并超过2.5MPa时，安全阀开启，缓慢释放多余压力。
当压力恢复到正常时，安全阀自动关闭。
2.灭火系统动作程序图3.低压CO2灭火系统主要部件及功能●低温储罐用以储存低温二氧化碳液体，使二氧化碳在容器的正常工作压力为2.0±0.2MPa，设计温度为-40℃，设计压力4.0MPa。
●制冷机组：降低压力将储罐气态二氧化碳转化为液态二氧化碳，使压力维持在2.0±0.2MPa、温度为-18℃的低压低温状态。
1）、组成：压缩机、冷凝器、储液罐、干燥过滤器、视液镜、蒸发器。
2）、工作原理：二氧化碳压力上限启动制冷降温降压压力下限停机（全过程为自动控制）3）、用途：通过制冷机组的降温，使储罐二氧化碳压力恒定在2.0±0.2MPa。
4）、电源电压：AC220V●压力变送器随着容器中的压力变化而使其输出的标准电信号（模拟信号4～20mA）变化，用于控制制冷系统压缩机的启停，从而使容器二氧化碳的压力恒定在2.0±0.2MPa。
1）、组成：应变弹簧、放大线路、压力显示报警仪2）、工作原理：应变弹簧放大线路V/I转换输出4-20mA 模数转换压力指示3）、用途：测量容器压力，输出模拟信号，控制制冷机组启停。

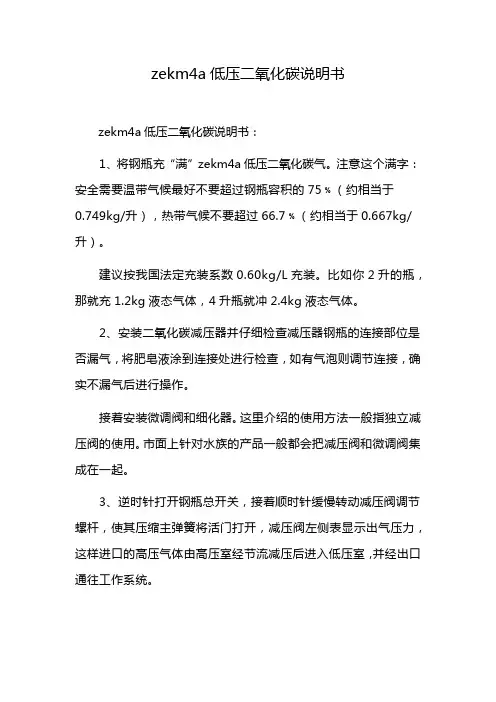

zekm4a低压二氧化碳说明书
zekm4a低压二氧化碳说明书
zekm4a低压二氧化碳说明书：
1、将钢瓶充“满”zekm4a低压二氧化碳气。
注意这个满字：安全需要温带气候最好不要超过钢瓶容积的75﹪（约相当于
0.749kg/升），热带气候不要超过66.7﹪（约相当于0.667kg/升）。
建议按我国法定充装系数0.60kg/L充装。
比如你2升的瓶，那就充1.2kg液态气体，4升瓶就冲2.4kg液态气体。
2、安装二氧化碳减压器并仔细检查减压器钢瓶的连接部位是否漏气，将肥皂液涂到连接处进行检查，如有气泡则调节连接，确实不漏气后进行操作。
接着安装微调阀和细化器。
这里介绍的使用方法一般指独立减压阀的使用。
市面上针对水族的产品一般都会把减压阀和微调阀集成在一起。
3、逆时针打开钢瓶总开关，接着顺时针缓慢转动减压阀调节螺杆，使其压缩主弹簧将活门打开，减压阀左侧表显示出气压力，这样进口的高压气体由高压室经节流减压后进入低压室，并经出口通往工作系统。
调节螺杆使减压表压力在0.2~0.5之间。
草缸的细化器一般0.2MPa就可以正常工作了。
低压二氧化碳惰化灭火系统使用说明书(印刷定稿)
低压二氧化碳惰化灭火系统安装使用说明书
第一章 用途及特点
二氧化碳对绝大多数物质没有破坏作用，灭火后不留痕迹、没有毒害，具有不导电、 不玷污物品、没有水渍损失、灭火效果好且价廉等优点。由于二氧化碳容易被液化，所 以容易罐装、储存，在制造技术上的难度小，同时其价格较为便宜，灭火时，不污染火 场环境，对保护区内的被保护物不产生腐蚀和破坏作用，不仅可以扑救 A、B、C 类火 灾，在高浓度下还能扑救固态深位火灾，所以在扑救水和泡沫灭火剂无法保护的场所， 显示了较好的功能。
本说明书介绍了“威特龙”低压二氧化碳惰化灭火系统的工作原理、动作程序、系 统配置、技术参数、控制系统及其连接、系统安装及日常维护管理要求，以便为系统设 计使用提供基础数据，为系统的安装和日常维护管理提供指导。
为了充分发挥系统之效能及避免因操作不当引起的故障或事故，请详细阅读该说明 书，以便使系统发挥正常的工作效能。
发出声光报警信号，提示工作人员系统已经启动运行；
将分区选择阀开关信号远传至控制室；
流量信号 4～20mA 隔离远传输出；
惰化控制柜内安装有两路自动主/备电源切换电路：
10KW 主/备电源切换，用于控制部分工作电源；
60KW 主/备电源切换，用于加热器工作电源；
2、安装接线
1）惰化装置控制柜 惰化控制系统由控制柜、惰化装置、流量传感器、压 力传感器和管道系统等等构成，是机电一体化的自动化控 制装置。装置系统的安装需经过本公司培训或认可方可执
项）。 6、为确保系统的工作状态，低压二氧化碳灭火装置、惰化控制柜及惰化装置应保持
24 小时不间断专用双电源。 7、为保证惰化灭火系统各部件的正常使用，请务必按要求进行设备的日常维护，检
查相关部件的密封性能和工作状态。每年必须更换控制系统的蓄电池； 8、本说明书未涉及灭火系统设备部分，请参阅《低压二氧化碳安装使用说明书》。 9、惰化装置应保证足够的水量（以液位计标注为准），并保证每月更换一次。
充装低压Co2
充装低压CO2的方案低压CO2的充装需增加固定充气管道(现场已具备)，通过二氧化碳槽车配带的动力增压泵，实施低压CO2的充装。
特别注意：1.低压CO2的充装不同于其他气体的灌装，因其-18℃～-20℃超低温度的物理性质决定了其充装的特殊要求，充装时极易结干冰，使管道压力骤增而引起爆炸，严重时会涉及到罐体的安全。
因此低压CO2的再充装必须由专业人员在场进行操作，非专业人员请勿进入充装区，以免引起伤亡事故。
2.低压CO2充装时须不断置换，准备多于罐体容积的气体量（20%～50%甚至更多，视现场具体充装条件而定）是必须的。
3.低压CO2的充装必须由厂家指定，否则由于擅自充装而引起的一切后果自负！详细说明：对低压二氧化碳贮存装置充装灭火剂时，必须采用液体二氧化碳增压泵，低压二氧化碳槽车需配备有液体二氧化碳增压泵，以满足低压二氧化碳罐装。
将贮罐的气相充装口和液相充装口通过两根DN32的管道分别与槽车的气相口和液相口对接，按下列步骤进行罐装：A、置换1.将制冷方式置于手动状态，关闭主检修阀和先导控制器气相阀。
2.从液体充装口将二氧化碳气体充入贮存装置，通过气相平衡口控制阀将压力泄放，置换罐体内的空气。
3.重复置换3次，确保罐体内的空气置换干净。
B、充装1.用二氧化碳气体增压到1.0Mpa，进行检漏，确保各连接处无泄漏情况。
2.继续增加至1. 4MPa，进行检漏，确保各连接处无泄漏情况。
3.将二氧化碳充装槽车的液相和气相口分别对应贮存装置的液体充装口和气相平衡口，确保连接可靠后，分别打开两充装阀，并开启液体二氧化碳增压泵，调节其出口压力不小于1.6Mpa，开始充装液体二氧化碳至规定值（或气相平衡口有液体溢流时，表示贮存装置已经充满）后，关闭液体充装口和气相平衡口的阀门。
4.拆开槽车与贮存装置的连接，打开气相平衡口阀门，确保气相平衡口无液体流出，立即关闭阀门。
5.打开主检修阀和先导控制器气相阀，并对启动管道和主阀等部位进行检漏，确保各处无泄漏。
低压二氧化碳使用说明书介绍
一、概述根据《蒙特利尔议定书》要求，我国将于2005年禁止使用哈龙类型灭火剂，淘汰卤代烷自动灭火系统已成必然趋势。
二氧化碳灭火剂具有清洁、成本低、灭火性能稳定、绝缘性好、无污染等优点，其ODP值为零；GWP值为1，其环保性能大大优于卤代烷灭火剂1211和1301。
上述优点，使得二氧化碳灭火系统成为替代哈龙的主要灭火系统之一。
低压二氧化碳自动灭火系统是一项基于高压二氧化碳自动灭火系统原理开发,而性能更加优越的灭火设施。
该系统具有功能完善，自动性能好，工作可靠、准确等优点。
其主要部件有灭火剂贮存装置（其中包括安全阀，液位仪，测压装置，制冷机等附件），主阀，选择阀，电磁阀，装置控制柜，喷嘴，管道及管道附件等。
该系统能扑灭A类表面及深位火灾、B类可燃液体火灾及C类气体火灾和带电电气设备火灾，但不适用于扑灭D类火灾。
适用于浸渍槽、溶化槽、轧机、印刷机、纺织机、发电机组、煤粉仓、发电机油浸槽、变压器、液压设备、烘干设备、除尘设备、炊事炉灶、喷漆生产线、电器老化间、计算机房、数据储存间、纸库、棉花库、食品库、皮毛储存库以及船舶的机舱和货舱等场所的消防保护。
该系统在技术上处于国际先进水平，是国际上二十世纪九十年代发展起来的新型自动灭火系统。
综上所述，低压二氧化碳自动灭火系统以其灭火效率高，成本低，无污染，适用范围广等优点将会日益受到社会的青睐。
我公司生产的ZED型系列低压二氧化碳自动灭火系统，符合GB19572-2004标准，其产品型号为：ZED□□□□X□X□保护区数储罐数二氧化碳灭火剂重量(kg)低压二氧化碳自动灭火系统如：ZED3000X1X2，表示灭火剂储存装置为一台3吨储罐，用于保护2个保护区的低压二氧化碳自动灭火系统。
有关产品的运输、安装、调试等操作过程中的安全注意事项请严格遵守后面各有关章节的规定二、技术特性1. 主要性能ZED系列低压二氧化碳自动灭火系统具有动作可靠、安全、操作方便、便于安装、复位、维护保养等优点。
