膨胀玻化微珠保温隔热砂浆技术要求201606
膨胀玻化微珠保温砂浆施工
2、膨胀玻化微珠保温砂浆施工一、施工工艺1、墙面：墙面清理—-抹第一遍保温砂浆—-抹第二遍保温砂浆—-铺贴耐碱网格布—抹抗裂砂浆罩面。
2、具体操作步骤：1）、先将墙面清理干净，用水冲洗水泥等污渍，剔去风化物，再用水泥砂浆填实找平。
2）、做灰贴饼、冲筋：用稍干的玻化微珠保温砂浆或水泥砂浆。
3）、抹玻化微珠保温砂浆：玻化微珠保温砂浆应固定在固化后分数遍成活。
4）、第一遍抹灰：应在基层墙体上，厚度不宜大于15mm5）、第二遍抹灰:等第一遍保温砂浆有了一定强度后（即手按上去有点印，沾点砂浆颗粒，但不脱落），抹第二遍保温砂浆，达到设计要求的厚度，找平，碾压出浆并找平。
6）、抹抗裂砂浆同时压入耐碱网格布：在保温层固化干燥后，用铁抹子压入裁好的耐碱网格布，要求耐碱网格布竖向铺贴（粘贴网格布用点沾法）。
二、铺设中应符合下列要求：1、在建筑物的门窗洞口、阴阳角等部位，应采取加铺一层，再抹一道抗裂砂浆。
（注意整体墙面的垂直度）2、网格布只对接，不搭接。
3、阴阳角处网格布各侧宽度不应小于200mm。
4、门窗口周边网格布应翻出墙面100mm，并应在四角沿45度方向加铺一道网格布，尺寸宜为400mm×300mm的网格布。
5、然后用抗裂砂浆罩面，抗裂砂浆不超过30mm。
三、配比1、保温砂浆配比—-保温砂浆：水=1：0.92、抗裂砂浆配比—-抗裂砂浆：水=4：1四、注意事项1、玻化微珠保温砂浆和聚合物抹面抗裂砂浆在使用时必须是机械搅拌8分钟（需用砂浆搅拌机），从而达到理想的保温效果。
2、工程完工后注意成品保护，玻化微珠保温砂浆在凝结前应防止水冲洗、撞击、振动和受冻。
膨胀玻化微珠无机保温砂浆检测报告
膨胀玻化微珠无机保温砂浆检测报告检验报告
报告编号：2016D
产品名称：膨胀玻化微珠无机保温砂浆
委托单位：XXX
检验类别：抽样检验
样品数量：20kg
生产单位：XXX
生产日期：2016年1月1日
抽样地点：公司仓库
收样日期：2016年1月2日
检测类别：抽样检验
检验依据：GB/T -2006《建筑保温砂浆》
检验项目：11项物理力学性能
检验结论：所检项目符合GB/T -2006技术要求。
签发日期：2016年1月10日
备注：无
小幅度改写：
本报告编号为2016D，是对XXX生产的膨胀玻化微珠无机保温砂浆进行的抽样检验。
样品数量为20kg，生产日期为2016年1月1日，抽样地点为公司仓库，收样日期为2016年1月2日。
检验依据为GB/T -2006《建筑保温砂浆》，共检测
了11项物理力学性能。
经过检验，所检项目符合GB/T -2006技术要求。
本报告于2016年1月10日签发，无备注。
膨胀玻化微珠保温砂浆外墙保温工程质量管理规定

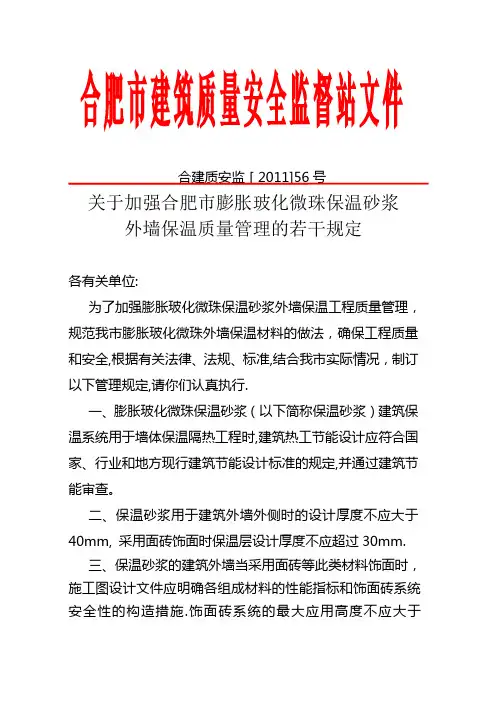

合肥市建筑质量安全监督站文件合建质安监［2011]56号关于加强合肥市膨胀玻化微珠保温砂浆外墙保温质量管理的若干规定各有关单位:为了加强膨胀玻化微珠保温砂浆外墙保温工程质量管理，规范我市膨胀玻化微珠外墙保温材料的做法，确保工程质量和安全,根据有关法律、法规、标准,结合我市实际情况，制订以下管理规定,请你们认真执行.一、膨胀玻化微珠保温砂浆（以下简称保温砂浆）建筑保温系统用于墙体保温隔热工程时,建筑热工节能设计应符合国家、行业和地方现行建筑节能设计标准的规定,并通过建筑节能审查。
二、保温砂浆用于建筑外墙外侧时的设计厚度不应大于40mm, 采用面砖饰面时保温层设计厚度不应超过30mm.三、保温砂浆的建筑外墙当采用面砖等此类材料饰面时，施工图设计文件应明确各组成材料的性能指标和饰面砖系统安全性的构造措施.饰面砖系统的最大应用高度不应大于40m。
抗裂防护层中的热镀锌电焊网应采用塑料锚栓将其固定在基层墙体上，高度20m以下锚栓数量不少于7个/m2，高度20～40m锚栓数量不少于9个/m2；锚栓性能指标见表一，饰面砖性能指标见表二：表一:锚栓的主要性能指标表二：饰面砖性能指标注：表面面积为单块面砖铺贴于墙上时的垂直投影面积。
四、当建筑外墙采用保温砂浆内外组合保温系统时,设计必须明确外墙上的结构性冷热桥部位的处理方法。
五、当采用保温砂浆建筑外墙保温系统时,应对外墙的出挑构件、附墙部件及门窗洞四周墙面进行保温隔热处理，施工图上应有保温做法的大样详图.六、保温砂浆生产企业要严格履行保温材料登记备案制度，应取得省住建厅颁发的“安徽省建设科技成果项目推广证书"，并在合肥市建设委员会备案登记.七、膨胀玻化微珠原材料应为颗粒球状,放置于水中七天后的体积漂浮率应大于80%。
（依据JC/T1042—2007第5.3条的规定)八、施工单位在结构验收前应在施工现场做系统样板，并按规定的指标要求进行现场检测,经检验合格后方可进行大面积外墙保温施工.保温系统的抗拉强度不得小于0。
膨胀玻化微珠保温砂浆系统技术标准与规范
膨胀玻化微珠保温砂浆系统技术标准与规范 Hessen was revised in January 2021膨胀玻化微珠保温砂浆系统技术标准与规范一、系统简介无机保温砂浆是以玻化微珠为轻骨料，与无机胶凝材料、添加剂、填料等混合而成的功能型干粉砂浆，现场加水搅拌后可直接施工。
无机保温砂浆外墙保温系统是由（基层与界面处理层）、保温隔热层、抗裂防护层及（饰面层）所构成的完整的墙体节能体系。
保温隔热层是指采用厚德无机保温砂浆直接抹于界面处理过的墙面上。
抗裂防护层是指采用专用砂浆抹面处理，并用耐碱玻纤网格布加强。
该系统能满足建筑节能的要求，具有优良的保温隔热、耐久、防火、环保性能，施工可操作性强，安全性好，具有很强的综合技术优势；适用于各类新建、改建及扩建的建筑物外墙外保温、内保温工程；屋顶、楼板保温隔热工程；地下室、车库、楼梯、走廊、消防通道等防火保温工程，同时也适用于既有建筑的节能改造工程。
二、系统优势1. 功能性1.1无机保温砂浆较好的热工性能使得该系统能满足建筑节能保温隔热要求。
2. 技术性2.1耐久：该系统主材均为无机硅酸盐材料，具有良好的抗老化性，使用寿命长，系统与墙体其它材料有很好的相容性。
2.2防火性能佳：具有A级防火性能，可作为消防防火材料使用，使居住者更放心、安全。
2.3绿色环保：该系统采用的保温轻骨料为无机玻璃质矿物材料, 使用过程中物理性能稳定，无毒无害，高温环境下不会排放有害气体成2.4强度高：玻化微珠与胶凝材料结合较为紧密，不会产生较多的空隙，从而使其抗压、抗拉、抗折强度较高，可承受较重的外饰面材料。
2.5施工简便：工方法同普通的水泥砂浆相同，施工工序少，既可缩短施工时间，又能保证施工质量。
3. 经济性3.1该系统建造成本与聚苯板、胶粉聚笨颗粒等外墙保温系统相当，但是全寿命成本远低于其他保温系统。
三、系统材料3.1 界面处理剂保温砂浆界面处理剂是一种以水泥等硅酸盐材料为主，采用高分子材料改性的粉末状产品，经水化反应后能形成与基层有较大粘附力并具有一定柔韧性的高强硬化体，可使基层与保温层结合牢固，提高耐久性。
膨胀玻化微珠保温砂浆系统技术标准与规范
膨胀玻化微珠保温砂浆系统技术标准与规范一、系统简介无机保温砂浆是以玻化微珠为轻骨料，与无机胶凝材料、添加剂、填料等混合而成的功能型干粉砂浆，现场加水搅拌后可直接施工。
无机保温砂浆外墙保温系统是由（基层与界面处理层）、保温隔热层、抗裂防护层及（饰面层）所构成的完整的墙体节能体系。
保温隔热层是指采用厚德无机保温砂浆直接抹于界面处理过的墙面上。
抗裂防护层是指采用专用砂浆抹面处理，并用耐碱玻纤网格布加强。
该系统能满足建筑节能的要求，具有优良的保温隔热、耐久、防火、环保性能，施工可操作性强，安全性好，具有很强的综合技术优势；适用于各类新建、改建及扩建的建筑物外墙外保温、内保温工程；屋顶、楼板保温隔热工程；地下室、车库、楼梯、走廊、消防通道等防火保温工程，同时也适用于既有建筑的节能改造工程。
二、系统优势1. 功能性1.1无机保温砂浆较好的热工性能使得该系统能满足建筑节能保温隔热要求。
2. 技术性2.1耐久：该系统主材均为无机硅酸盐材料，具有良好的抗老化性，使用寿命长，系统与墙体其它材料有很好的相容性。
2.2防火性能佳：具有A级防火性能，可作为消防防火材料使用，使居住者更放心、安全。
2.3绿色环保：该系统采用的保温轻骨料为无机玻璃质矿物材料, 使用过程中物理性能稳定，无毒无害，高温环境下不会排放有害气体成2.4强度高：玻化微珠与胶凝材料结合较为紧密，不会产生较多的空隙，从而使其抗压、抗拉、抗折强度较高，可承受较重的外饰面材料。
2.5施工简便：工方法同普通的水泥砂浆相同，施工工序少，既可缩短施工时间，又能保证施工质量。
3. 经济性3.1该系统建造成本与聚苯板、胶粉聚笨颗粒等外墙保温系统相当，但是全寿命成本远低于其他保温系统。
三、系统材料3.1 界面处理剂保温砂浆界面处理剂是一种以水泥等硅酸盐材料为主，采用高分子材料改性的粉末状产品，经水化反应后能形成与基层有较大粘附力并具有一定柔韧性的高强硬化体，可使基层与保温层结合牢固，提高耐久性。
水泥基复合膨胀玻化微珠建筑保温系统技术规程
水泥基复合膨胀玻化微珠建筑保温系统技术规程1. 引言水泥基复合膨胀玻化微珠建筑保温系统是一种新型的保温材料，通过将膨胀玻化微珠与水泥混合制作而成。
该技术规程旨在规范水泥基复合膨胀玻化微珠建筑保温系统的施工、使用和维护，提高建筑保温效果，确保施工质量和安全。
2. 术语和定义•水泥基复合膨胀玻化微珠：由膨胀玻化微珠和水泥按一定比例混合制作而成的建筑保温材料。
•建筑保温系统：包括水泥基复合膨胀玻化微珠、粘结剂、涂料等组成的整体保温体系。
•施工：指对建筑物进行水泥基复合膨胀玻化微珠建筑保温系统的安装、施工和调试等操作。
3. 材料要求3.1 水泥基复合膨胀玻化微珠•材料应符合国家标准，并具备相应的检测报告。
•粒径分布应符合设计要求，一般以3mm为上限。
•密度应控制在合理范围内，一般为400-800kg/m³。
•抗压强度应符合设计要求，一般不低于0.6MPa。
3.2 粘结剂•粘结剂应选用优质的水泥，并具备相应的检测报告。
•水泥的品种和等级应根据设计要求确定。
3.3 涂料•涂料应具备优良的附着力和耐候性能。
•涂料颜色和质地应根据设计要求确定。
4. 施工方法4.1 准备工作•施工前需对施工现场进行检查，确保基层表面平整、无松散物和污渍。
•准备好所需材料和工具，并组织好施工人员。
4.2 基层处理•基层表面需清洁干净，如有裂缝或凹凸不平的地方，需进行修补和砂浆找平处理。
4.3 混合材料制备•按照设计要求和配方比例，将水泥、膨胀玻化微珠和粘结剂进行充分混合，加水搅拌均匀。
4.4 施工操作•将混合好的材料涂抹在基层表面，采用刮板或喷涂等方式进行施工。
•施工应均匀、无空鼓、无漏刮，并注意施工厚度的控制。
4.5 硬化和养护•施工完成后，需进行适当的养护措施，保持湿润环境，促进材料的硬化和固化。
5. 质量控制5.1 施工质量检验•施工过程中，应对材料的配比、混合质量、施工厚度等进行检验。
•检验结果应记录并及时纠正存在的问题。
膨胀玻化微珠保温砂浆技术规程
膨胀玻化微珠保温砂浆技术规程
膨胀玻化微珠保温砂浆技术规程是一种用于建筑保温的砂浆材料，主要由膨胀玻化微珠、水泥、砂子、黏结剂和其他添加剂组成。
下面是该技术规程的一般要求：
1. 材料要求：
- 膨胀玻化微珠应符合相关国家标准，具有适当的颗粒级配和孔隙率。
- 水泥采用普通硅酸盐水泥，符合相应标准。
- 砂子应选用细砂，不含有害物质。
- 黏结剂可选用聚合物或其他合适的粘合剂。
2. 施工工艺要求：
- 混合比例应按照设计要求进行调配，将膨胀玻化微珠、水泥、砂子和黏结剂充分混合。
- 混合过程中应控制好水泥和水的比例，确保砂浆具有适当的流动性和粘结性。
- 施工前应对基层进行湿润处理，以增强砂浆与基层的粘结力。
- 施工过程中要注意施工层厚度的控制和均匀性，避免出现裂缝、空鼓等问题。
- 施工完成后应进行养护，保持适当湿润环境，使砂浆充分硬化。
3. 技术参数要求：
- 砂浆的保温性能应符合设计要求，保温层的导热系数需满足相应标准。
- 抗压强度、抗拉强度和抗冻融性能应符合相关规定。
以上是膨胀玻化微珠保温砂浆技术规程的一般要求，具体应根据具体情况进行调整和制定。
膨胀玻化微珠保温砂浆体系施工规范
东莞市京润节能科技有限公司膨胀玻化微珠保温砂浆---外墙保温施工规范一、施工准备（一）基层墙体准备1、施工前清除墙面浮灰、油污、隔离剂及墙角杂物，保证施工作业面干净，混凝土墙面上因有不同的隔离剂，需做适当的界面处理。
其他墙面只要剔除突出墙面大于10mm的异物,保证干净即可，不需特殊处理。
2、基层墙面，外墙四角，洞口等处的表面平整及垂直度应满足有关施工验收规范的要求。
3、按垂直，水平方向在墙角、阳台、门框、天花等处弹好厚度控制线。
4、按厚度控制线，用膨胀玻化微珠保温砂浆作标准厚度灰饼，冲筋，间隔适度。
（二）材料配制1、界面剂砂浆的配制：强度等级为32.5# R普通硅酸盐水泥：中砂：界面剂按1：1：1的重量比，搅拌均匀即可使用。
2、保温砂浆的配制：按照料浆需水灰重量比（0.6~0.8：1）,先将水放入搅拌容器中，再将本产品放入加水后的搅拌容器中，搅拌3-5min，使料浆成均匀膏状体，即可使用。
料浆必须即配即用，配制好的料.需在2小时内用完并不得二次加水使用。
3、抗裂砂浆的配制：按照料浆需水灰重量比（0.22~0.25：1），先将水放入搅拌容器中，再将本砂浆倒入搅拌容器中，搅拌4~5min，使料浆成均匀膏状体，静放5min即可使用，料浆必须随配随用，配制好的料浆需在2小时内用完。
二、施工工具1、脚手架体系：也可采用吊篮脚手架，作业前务必调试安全可靠后方可运行。
2、350卧式砂浆搅拌机或手提电动搅拌器，垂直运输机械，水平运输机械。
3、常用抹灰工具：2.5m大杠、1.5m中杠、线坠、方尺、托灰板、铁抹子、木抹子、小压子、塑料抹子、阴阳角抹子。
4、常用测量工具：经纬仪、放线工具、2m靠尺杠、八字靠尺、方口靠尺。
三、施工工艺（一）、工艺流程：1、面饰涂料工艺流程基层墙面清理（混凝土墙面界面处理）→测量垂直度、套方、弹控制线→做灰饼、冲筋、做口→抹保温砂浆→弹分格线、开分格槽、嵌贴滴水槽→抹2㎜聚合物抗裂砂浆→铺设耐碱玻纤网格布→抹2㎜聚合物抗裂砂浆→刮柔性耐水腻子→面层装饰涂料2. 面饰瓷砖工艺流程基层墙面清理（混凝土墙面界面处理）→测量垂直度、套方、弹控制线→做灰饼、冲筋、做口→抹保温砂浆→抹3㎜聚合物罩面砂浆→铺设低碳镀锌钢丝网→打锚固钉固定在主体墙体上→抹2㎜聚合物罩面砂浆→用专用瓷砖粘结砂浆粘贴瓷砖→瓷砖勾缝处理（二）作业条件：结构工程全部完工，并经有关部门验收合格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
膨胀玻化微珠保温隔热砂浆外墙保温隔热系统应用
为规范膨胀玻化微珠保温隔热砂浆外墙保温隔热系统在湖北省以混凝土和砌体为基层墙体的民用建筑保温隔热工程中的推广应用，根据国家、行业及地方的相关标准，特制定本技术条件。
1 定义
1.1 膨胀玻化微珠保温隔热砂浆外墙保温隔热系统
由界面层、膨胀玻化微珠保温隔热砂浆保温隔热层、抗裂面层及饰面层组成的保温隔热系统。
包括外墙外保温隔热、内保温隔热、内外复合保温隔热三种保温隔热构造。
1.2 膨胀玻化微珠保温隔热砂浆
以膨胀玻化微珠为保温隔热材料，以水泥或其他无机胶凝材料为主要胶结料，并掺加高分子聚合物及其他功能性添加剂而制成的建筑保温隔热干混砂浆。
2 基本规定
2.1 膨胀玻化微珠保温隔热砂浆外墙保温隔热系统应能适应基层的正常变形而不产生裂缝或空鼓，同时系统内的各个层面之间应具有变形协调的能力。
2.2 膨胀玻化微珠保温隔热砂浆外墙保温隔热系统用于外墙保温隔热时，应符合现行行业标准《无机轻集料砂浆保温系统技术规程》JGJ253-2011、《外墙外保温工程技术规程》JGJ 144的有关规定。
2.3 墙体的保温、隔热和防潮性能应符合现行国家标准《民用建筑热工设计规范》GB 50176、国家和湖北省现行有关建筑节能设计标准的规定。
2.4 保温隔热系统各组成部分应具有物理——化学稳定性。
所有组成材料应彼此相容并具有防腐性。
2.5 外墙外保温隔热系统饰面层为饰面砖时，应采取相应的技术保障措施。
2.6 保温隔热系统的各组成砂浆均应为单组分砂浆，现场不得添加除水以外的其他材料。
2.7膨胀玻化微珠保温隔热砂浆中采用的膨胀玻化微珠性能应符合表2.7的要求。
表2.7 膨胀玻化微珠性能指标
2.8 膨胀玻化微珠保温隔热砂浆外墙保温隔热系统基本构造、性能及检验方法、设计、施工、验收除应符合《无机轻集料砂浆保温系统技术规程》JGJ 253-2011、《建筑节能工程施工质量验收规范》GB 50411等国家现行有关标准外，尚应符合本技术条件的规定。
3、基本构造
3.1 涂料饰面膨胀玻化微珠保温隔热砂浆外墙外保温隔热系统基本构造应符合表3.1的规定。
3.2 面砖饰面膨胀玻化微珠保温隔热砂浆外墙外保温隔热系统基本构造应符合表3.2的规定。
面砖饰面膨胀玻化微珠保温隔热砂浆外墙外保温隔热系统基本构造
构造示意图
3.3 膨胀玻化微珠保温隔热砂浆内保温隔热系统基本构造应符合表3.3的规定。
膨胀玻化微珠保温隔热砂浆内保温隔热系统基本构造
构造示意图
3.4 当选用膨胀玻化微珠保温隔热砂浆外墙内外复合保温隔热时，系统构造应符合本技术条件第3.1条、第3.2条和第3.3条的要求。
4 性能要求
4.1 系统的性能
4.1.1 当膨胀玻化微珠保温隔热砂浆保温隔热系统用于外墙外保温隔热时，必须进行耐候性检验，耐候性性能必须符合下列规定：
1 涂料饰面经80次高温（70℃），淋水（15℃）和5次加热（50℃），冷冻（-20℃）循环后不得出现开裂、空鼓或脱落。
2 面砖饰面经80次高温（70℃），淋水（15℃）和30次加热（50℃），冷冻（-20℃）循环后不得出现开裂、空鼓或脱落。
3 抗裂面层与保温隔热层拉伸粘结强度不应小于0.10MPa，且破坏部位应位于
保温隔热层内。
4 经耐候性试验后，面砖饰面系统的拉伸粘结强度不应小于0.4MPa。
4.1.2 膨胀玻化微珠保温隔热砂浆外墙保温隔热系统的性能尚应符合表4.1.2的要求。
表4.1.2膨胀玻化微珠保温隔热砂浆外墙保温隔热系统的性能指标
4.2 组成材料的性能
4.2.1 膨胀玻化微珠保温隔热砂浆性能应符合表4.2.1的要求。
4.2.2 界面砂浆的性能应符合表4.2.2的要求。
4.2.3 抗裂砂浆的性能应符合表4.2.3的要求。
4.2.4 玻纤网的性能应符合表4.2.4的要求。
4.2.5 塑料锚栓的金属螺钉应采用不锈钢或经过表面防腐蚀处理的金属制成，塑料钉和带圆盘的塑料膨胀管应采用聚酰胺、聚乙烯或聚丙烯制成，不得使用回收的再生材料。
有效锚固深度不应小于25mm ，塑料圆盘直径不应小于50mm ，套管外径宜为7mm ～10mm ，单个塑料锚栓抗拉承载力标准值在C25混凝土基层中不应小于0.60kN ，在其他砌体中不应小于0.30kN。
4.2.6 涂料饰面时应采用柔性耐水腻子，其性能应符合现行行业标准《外墙外保温柔性耐水腻子》JG/T 299的规定。
4.2.7 饰面涂料应与膨胀玻化微珠保温隔热砂浆外墙保温隔热系统的材料具有相容性，且其性能除应符合国家现行相关标准外，尚应满足表4.2.7的抗裂性能要求。
4.2.8 外保温隔热饰面砖应采用粘贴面带有燕尾槽的产品，且不得残留脱模剂。
其性能除应符合国家现行相关标准的规定外，尚应满足表4.2.8的要求。
4.2.9 陶瓷墙地砖胶粘剂的性能应符合现行行业标准《陶瓷墙地砖胶粘剂》JC/T 547
的规定。
4.2.10 陶瓷墙地砖填缝剂的性能应符合现行行业标准《陶瓷墙地砖填缝剂》JC/T 1004的规定。
5 设计
5.1 膨胀玻化微珠保温隔热砂浆外墙外保温隔热系统的应用范围应符合以下规定：
1 系统应用高度：公共建筑不宜超过50 m，居住建筑不宜超过18层。
2 系统粘贴饰面砖应用高度：公共建筑不应大于24 m，居住建筑层数不应超过8层。
5.2 膨胀玻化微珠保温隔热砂浆外墙保温隔热系统的设计应满足《无机轻集料砂浆保温系统技术规程》（JGJ 253-2011）等标准要求，并符合以下规定：
1 外墙保温隔热工程设计不得更改系统构造和组成材料。
2 外墙外保温隔热工程保温隔热层的设计厚度，当采用涂料饰面时不应大于40 mm，采用面砖饰面时不应大于30 mm。
3 施工图设计文件应表明系统基本构造、组成材料性能指标以及防水、防潮、防空鼓开裂的技术措施；
4 外墙的出挑构件、附墙部件及门窗洞四周墙面的保温隔热做法应有大样详图。
5 外墙外保温粘贴饰面砖应进行专项设计，施工图设计文件应表明饰面砖系统安全性的构造措施。
6 当建筑外墙采用保温隔热砂浆内外组合保温隔热系统时，设计文件应表明外墙上的结构性冷热桥部位的处理方法。
6 施工
6.1 膨胀玻化微珠保温隔热砂浆外墙保温隔热系统施工应按照经审查合格的施工图设计文件、《无机轻集料砂浆保温系统技术规程》（JGJ 253-2011）等技术标准及保温隔热系统供应商提供的有关技术文件编制外墙保温隔热工程施工技术方案，并经监理单位审批后实施。
6.2 膨胀玻化微珠保温隔热砂浆外墙保温隔热系统施工应符合以下要求：
1 保温隔热材料进场验收、复检项目和复检批次应满足规定。
2 现场配制砂浆时，应严格按照系统供应商确定的砂浆水灰比配制，不得随意加水。
3 保温隔热砂浆层应分层施工。
保温隔热砂浆层与基层之间及各层之间应粘结
牢固。
保温隔热砂浆层厚度应符合设计要求。
4 应在施工中制作同条件养护试件，并应检测其导热系数、干密度和抗压强度。
5 面砖饰面外墙外保温隔热系统应采用塑料锚栓与基层可靠锚固，塑料锚栓的数量、位置、锚固深度和拉拔力应符合设计要求，塑料锚栓应进行现场拉拔试验。
6 饰面砖粘贴施工前应做粘结强度拉拔试验，试验结果应符合设计和有关标准的规定。
