玻化微珠保温砂浆性能指标
玻化微珠保温砂浆传热系数
玻化微珠保温砂浆传热系数
玻化微珠保温砂浆是一种利用玻化微珠作为添加剂的保温材料，具有优异的保温性能。
它能够有效降低建筑物的传热系数，提高建筑的保温效果。
玻化微珠是一种微小的空心珠状颗粒，由玻璃制成。
这些微珠在制备保温砂浆时被添加到水泥或石膏等基材中。
由于微珠本身是空心的，它们能够在材料中形成许多微小的气孔，这些气孔能够降低热传导的效率，从而减少热量的损失。
玻化微珠保温砂浆的传热系数较低，这意味着它能够有效地阻止热量的传递。
这种保温材料能够降低建筑墙体的传热率，使室内温度更加稳定，并减少对供暖和空调系统的依赖。
此外，玻化微珠保温砂浆还具有优异的轻质性能。
由于微珠的轻量化特点，它能够减轻建筑物的整体重量，降低结构负荷，提高建筑的抗震性能。
在施工过程中，玻化微珠保温砂浆的使用也比较方便。
施工人员只需将该砂浆均匀涂抹在建筑墙体的表面即可，不需要进行复杂的操作步骤，从而提高了施工效率。
总之，玻化微珠保温砂浆是一种具有优异保温性能的材料。
它能够降低建筑物的传热系数，提高建筑的保温效果，同时具备轻质、易施工等优点。
在建筑保温领域有着广泛的应用前景。
玻化微珠保温砂浆
玻化微珠保温砂浆系统热工计算时R0≥0.74m2·K/W的墙体保温隔热要求，冷桥梁柱R1≥0.52 (m2·K/W)满足要求。
针对湿热地区潮湿气候作用下建筑保温砂浆受潮的规律,采用天平称重法对玻化微珠保温砂浆进行了自然状态吸放湿实验,并采用热湿气候风洞实验法对其质量平衡含湿率进行测定,进而采用平板法对其湿平衡状态下的导热系数进行了一系列测试分析.结果表明,在南方地区潮湿气候条件下玻化微珠保温砂浆质量平衡含湿率约为 3.55%;湿平衡状态下玻化微珠保温砂浆导热系数修正系数在1.04～1.11之间,平均值为1.08,考虑受潮现象的复杂性,建议在实际建筑工程节能设计时,该修正系数宜取1.10.关于山西省工程建设地方标准〈玻化微珠保温砂浆应用技术规程〉以370mm厚的粘土实心烧结砖墙为例,若选用外抹30mm厚的玻化微珠保温砂浆，玻化微珠保温砂浆的导热系数取0.06W/m·K，玻化微珠保温砂浆导热系数的修正系数取1.15。
其热工计算过程如下：粘土实心烧结砖墙体部分的传热系数Kp为：Rp＝Ri＋R1＋R2＋R3＋R4＋Re＝1.07m2·K/WKp＝1/RP＝1/1.07＝0.93W/m2·K式中Ri——内表面换热阻，0.11m2·K/W；R1——石灰混和砂浆层热阻，0.02/0.87=0.023m2·K/W；R2——粘土实心烧结砖墙体热阻，0.37/0.81＝0.457m2·K/W；R3——玻化微珠保温砂浆层热阻，0.030/(0.06×1.15)=0.435m2·K/W；R4——抗裂砂浆层热阻，0.005/0.93＝0.005m2·K/W；Re——外表面换热阻，0.04m2·K/W。
玻化微珠保温砂浆墙体保温系统的各种做法及热工性能指标可按表4.3.1～4.3.6选用。
外墙的传热系数采用平均传热系数Km值计算，即按面积加权法求得的传热系数，主要是必须考虑围护结构周边混凝土梁、柱、剪力墙等热桥的影响。
保温砂浆的分类及性能介绍
保温砂浆得分类及性能介绍一、简介与分类保温砂浆就是以各种轻质材料为骨料，以水泥为胶凝料,掺与一些改性添加剂，经生产企业搅拌混合而制成得一种预拌干粉砂浆.主要用于建筑外墙保温,具有施工方便、耐久性好等优点。
目前市面上得保温砂浆主要为两种：1、无机保温砂浆（玻化微珠防火保温砂浆，复合硅酸铝保温砂浆），2、有机保温砂浆（胶粉聚苯颗粒保温砂浆）。
二、名词解释保温砂浆就是指由阻隔型保温材料与砂浆材料混合而成得,用于构筑建筑表面保温层得一种建筑材料。
三、无机类保温砂浆详细参数无机保温砂浆(玻化微珠防火保温砂浆,复合硅酸铝保温砂浆）就是一种用于建筑物内外墙粉刷得新型保温节能砂浆材料,以无机玻化微珠(又称闭孔膨胀珍珠岩)作为轻骨料,加由胶凝材料、抗裂添加剂及其她填充料等组成得干粉砂浆。
具有节能利废、保温隔热、防火防冻、耐老化得优异性能以及低廉得价格等特点，有着广泛得市场需求。
具体状态均匀灰色粉体。
性能特点1、无机保温沙浆有极佳得温度稳定性与化学稳定性：无机保温砂浆材料保温系统系由纯无机材料制成。
耐酸碱、耐腐蚀、不开裂、不脱落、稳定性高，不存在老化问题,与建筑墙体同寿命。
２、施工简便，综合造价低:无机保温砂浆材料保温系统可直接抹在毛坯墙上，其施工方法与水泥砂浆找平层相同.该产品使用得机械，工具简单。
施工便利，与其她保温系统比较有明显得施工期短、质量容易控制得优势。
3、适用范围广,阻止冷热桥产生:无机保温砂浆材料保温系统适用于各种墙体基层材质，各种形状复杂墙体得保温。
全封闭、无接缝、无空腔，没有冷热桥产生。
并且不但做外墙外保温还可以做外墙内保温,或者外墙内外同时保温，及屋顶得保温与地热得隔热层，为节能体系得设计提供一定得灵活性。
4、绿色环保无公害:无机保温砂浆材料保温系统无毒、无味、无放射性污染，对环境与人体无害,同时其大量推广使用可以利用部分工业废渣及低品级建筑材料,具有良好得综合利用环境保护效益.５、强度高：无机保温砂浆材料保温系统与基层粘结强度高,不产生裂纹及空鼓.这一点在国内所有得保温材料相比具有一定得技术优势。
玻化微珠保温砂浆培训资料
4
体系
5
保温材料特性
6
包装
7
施工性
8
强度
9
安全性
10
价格
11
防裂性
12
环保性
玻化微珠保温系统 国标GB20473-2006《建筑保温砂浆》
地方规范
聚苯颗粒保温系统
建材行业标准JG 158-2004《胶粉聚 苯颗粒外墙外保温系统》
建工行业标准JGJ 144-2004《外墙 外保温工程技术规程》
≤0.070W/（m·K）
玻化微珠保温砂浆性能分析
表1
SiO2(%) 72.00 MgO(%) 0.14
TiO2(%) 0.09 CaO(%) 1.00
表2
项目 粒度(mm) 堆积密度(kg/m3) 导热系数(W/m·K) 漂浮率(%) 表面玻化率(%) 吸水率(真空抽滤法测定，%) 1MPa压力的体积损失率(%) 耐火度(℃) 使用温度(℃)
玻化微珠保温砂浆性能分析
无机轻集料玻化微珠保温砂浆主要种类
按所用轻集料的种类划分主要包括： 1、憎水型膨胀珍珠岩保温砂浆 2、玻化微珠（闭孔珍珠岩）保温砂浆 3、膨胀蛭石保温砂浆 4、陶砂保温砂浆等
按干密度划分（根据GB/T20473-2006）： 1、Ⅰ型：干密度:(240～300)kg/m3
导热系数≤0.070 W/(m·K) 2、Ⅱ型：干密度:(301～400)kg/m3

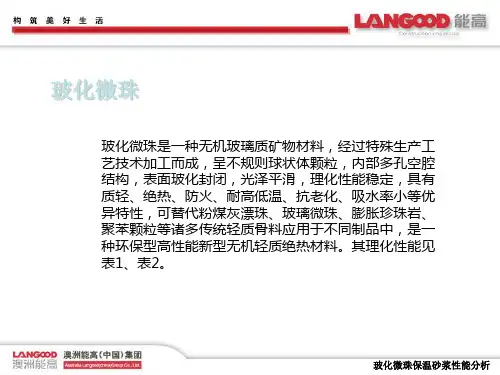

玻化微珠
玻化微珠是一种无机玻璃质矿物材料，经过特殊生产工 艺技术加工而成，呈不规则球状体颗粒，内部多孔空腔 结构，表面玻化封闭，光泽平滑，理化性能稳定，具有 质轻、绝热、防火、耐高低温、抗老化、吸水率小等优 异特性，可替代粉煤灰漂珠、玻璃微珠、膨胀珍珠岩、 聚苯颗粒等诸多传统轻质骨料应用于不同制品中，是一 种环保型高性能新型无机轻质绝热材料。其理化性能见 表1、表2。
膨胀玻化微珠保温砂浆容重_概述及解释说明
膨胀玻化微珠保温砂浆容重概述及解释说明1. 引言1.1 概述膨胀玻化微珠保温砂浆是一种具有轻质、保温、隔热等特点的建筑材料，其容重在工程应用中起着至关重要的作用。
本文将对膨胀玻化微珠保温砂浆容重进行详细概述和解释说明，以便读者更好地理解该材料在建筑行业中的应用。
1.2 文章结构本文共分为五个部分：引言、膨胀玻化微珠保温砂浆容重概述、容重的定义和含义解释、提高膨胀玻化微珠保温砂浆容重的方法与技术，以及结论。
每个部分都将对相关内容进行深入探讨，并提供相关数据和实例，以帮助读者更好地理解和运用这些知识。
1.3 目的本文旨在通过对膨胀玻化微珠保温砂浆容重的概述和解释说明，使读者了解其定义、特点以及在不同应用领域中的优势与受限因素。
同时，我们还将介绍一些提高膨胀玻化微珠保温砂浆容重的方法与技术，并讨论未来发展方向和适用场景，以便读者可以更好地选择和应用这种材料。
通过本文的阅读，读者将了解到膨胀玻化微珠保温砂浆容重的重要性，以及如何在实际工程中提高其容重。
本文将为建筑行业相关从业人员、研究学者以及对该领域感兴趣的读者提供有价值的参考和指导。
2. 膨胀玻化微珠保温砂浆容重概述2.1 膨胀玻化微珠保温砂浆定义与特点:膨胀玻化微珠保温砂浆是一种以膨胀玻化微珠为主要原料制成的防火、隔音和保温材料。
膨胀玻化微珠是一种由晶相转变而形成的中空微球，具有轻质、高强度、耐火、隔音隔热性能良好等特点。
膨胀玻化微珠保温砂浆在建筑领域得到广泛应用，可用于外墙保温、屋顶隔热和内墙隔音等方面。
2.2 应用领域和优势:膨胀玻化微珠保温砂浆在建筑工程中具有广泛的应用领域。
它可以用作外墙保温层的材料，在冬季有效减少能量损失，在夏季能够降低室内温度升高速度；另外，该材料还适用于屋顶隔热，可以有效减少室内外的温度差异，提高居住的舒适度；此外，膨胀玻化微珠保温砂浆还可以用作内墙隔音材料，减少噪音传播，提供更安静的室内环境。
膨胀玻化微珠保温砂浆相比传统保温材料具有许多优势。
玻化微珠外墙保温检测要求]
![玻化微珠外墙保温检测要求]](https://img.taocdn.com/s3/m/775ca4320b4c2e3f57276342.png)
附表：
膨胀玻化微珠保温砂浆外墙保温系统工程检测要求一览表
材料名称检测依据出厂检测参数进场复试参数检验批次
界面砂浆JG158-2004 不挥发物含量、原强
度、耐水、耐冻融强度
原强度、耐水强度
抽样基数:同厂家、同
品种、同规格、同等级
每10吨抽检一次(不足
10吨按10吨计)
膨胀玻化微珠保温
砂浆GB/T26000-2010
干密度、堆积密度、导
热系数、蓄热系数、线
性收缩率、压剪粘结强
度、抗拉强度、抗压强
度
干密度、堆积密度、导热系
数、蓄热系数、线性收缩率、
压剪粘结强度、抗拉强度、
抗压强度
单位工程建筑面积
20000 m2以下不少于
一次，20000 m2以上不
少于三次；同条件试块
留置应与检验批一致，
且不宜超过1000m2。
抗裂砂浆JG158-2004 拉伸粘结强度、浸水拉
伸粘结强度、压折比
拉伸粘结强度、浸水拉伸粘
结强度、压折比
单位工程同品种、强度
等级的干粉料复试每
10吨不少于1次；
耐碱网格布JG158-2004 外观、长度、宽度、网
孔中心距、单位面积质
量、断裂强力、耐碱强
力保留率、断裂伸长
率、涂塑量、玻璃成分
单位面积质量、断裂强力、
耐碱强力保留率、断裂伸长
率、涂塑量、玻璃成分
单位工程不少于1次，
建筑面积在20000m2
以上时不少于3次。
镀锌钢丝网QB/T3897-1999 工艺、丝径、网孔大小、
焊点抗拉力、镀锌层质
量
丝径、网孔大小、焊点抗拉
力、镀锌层质量。
玻化微珠保温砂浆A级防火性能探析
图 1 玻化微珠保温砂浆防火性能现场检测
外保温系统的燃烧以系统存在具有足够燃烧能力的可燃 物质为前提。当可燃物不存在时，外保温系统就不会燃烧。而 玻化微珠正是一种不燃烧、耐火度极高的材料。因此，玻化微 珠外墙保温系统的整体防火性能是安全的。大量的火灾现场 和实验表明，当外墙发生火灾，火焰温度高达 1000 ℃时，玻 化微珠仍能保持其系统稳固性，而不会像大多有机材料在火 灾条件下，发生熔缩，产生燃烧滴落物，引起面砖层整体脱落， 并伴随着大量热气体、热辐射、烟、有毒气体和物质的释放，直 接危害人们的生命安全。 1.2 玻化微珠保温砂浆不存在助燃物
后。经松脂岩矿石粉碎加工而成的松脂岩矿砂是生产玻化微 珠的主要原料，其主要化学成分是二氧化硅（含量高达 70% 以上）、氧化铝（含量 15%左右）、氧化钙，其中二氧化硅为原 子晶体，分子结构为正四面体。
在原子晶体中，原子半径越小，键长越短，键能越大。二 氧化硅中 Si—O 键的键能为 347 kJ/mol，所以 Si—O 键很稳 定，二氧化硅的化学性质很稳定，其熔点高达 1700 ℃，沸点高 达 2230 ℃，故在 1000~1500 ℃内，二氧化硅的分子结构不会 断开。氧化铝是刚玉型晶体，接近于原子晶体，熔点为 2050 ℃，沸点为 3000 ℃，故其在高温状态下不会分解。可见，由于 松脂岩特殊的化学组成，所以松脂岩矿砂是一种化学性质极 其稳定的矿物材料。由其膨胀加工成的玻化微珠是一种无机 绝热防火的保温材料，防火性能可达 A 级，产品燃烧性能完 全符合 GB 8624—1997 中不燃材料的指标要求，判定为“GB 8624 A 级”为不燃材料[2（] 见表 3），现场检测见图 1。
由于玻化微珠保温砂浆特殊的施工工艺，施工人员在施 工过程中一定要做到以下几点[4]：
膨胀玻化微珠保温隔热砂浆技术要求201606.
≤350
抗压强度（MPa）
≥0.50
拉伸粘结强度（MPa）
≥0.10
导热系数（平均温度25℃） [W/（m·K）]
≤0.070
稠度保留率（1h）（%）
≥60
线性收缩率（%）
≤0.25
软化系数
≥0.60
抗冻质量损失率（%）
≤5
石棉含量
不含石棉纤维
放射性
同时满足IRa≤1.0和Iγ≤1.0
燃烧性能
不低于A2级
4.2.2界面砂浆的性能应符合表4.2.2的要求。
表4.2.2界面砂浆的性能指标
项 目
指 标
拉伸粘结强度
原强度（MPa）
≥0.90
浸水（MPa）
≥0.70
可操作时间（h）
1.5～4.0
4.2.3抗裂砂浆的性能应符合表4.2.3的要求。
1 涂料饰面经80次高温（70℃），淋水（15℃）和5次加热（50℃），冷冻（-20℃）循环后不得出现开裂、空鼓或脱落。
2面砖饰面经80次高温（70℃），淋水（15℃）和30次加热（50℃），冷冻（-20℃）循环后不得出现开裂、空鼓或脱落。
3 抗裂面层与保温隔热层拉伸粘结强度不应小于0.10MPa，且破坏部位应位于保温隔热层内。
界面砂浆
膨胀玻化微珠保温隔热砂浆
抗裂砂浆
＋
玻纤网
(锚固件与基层锚固)
胶粘剂
＋
面砖
＋
填缝剂
3.3膨胀玻化微珠保温隔热砂浆内保温隔热系统基本构造应符合表3.3的规定。
表3.3膨胀玻化微珠保温隔热砂浆内保温隔热系统基本构造
基本构造
构造示意图
基 层
1
界面层
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
玻化微珠保温砂浆
产品介绍
玻化微珠保温砂浆是一种新型保温隔热材料，与用聚苯颗粒和普通膨胀珍珠岩作轻质骨料的保温砂浆相比，具有强度高、质轻、保温、隔热好、电绝缘性能好、耐磨、耐腐蚀、防辐射等显著特点。
产品特性
1、环保无毒、无异味、不含溶剂
2、良好的施工性，易于掌控施工厚度
3、容量轻，导热系数低，保温性能稳定
4、良好的触变性，干缩率小，整体性良好
5、良好的耐冻融性和耐水性能，难燃等级高
6、良好的粘结力和剪切力，具有优秀的抗裂抗风压性能
技术指标
干表观密度（kg/m3）≤300
导热系数（W/m•K）≤0.065
湿表观密度（kg/m3）≤680
线性收缩率（%）≤0.3
抗压强度（MPa）≥0.30
抗拉强度（MPa）≥0.15
粘结强度（MPa）≥0.1
软化系数≥0.60
凝结时间初凝≥1.0 终凝≤2.0
蓄热系数（w/㎡.k）≥0.9
应用范围
适用于节能50%和65%夏热冬冷、夏热冬暖、温和地区新建、改扩建的公共和民用建筑的外墙内、外保温、屋面保温节能工程。
饰面为涂料和面砖的外保温层。
包括楼梯间、分户隔墙、厨厕、封闭式阳台、顶棚等维护结构在内的内保温层。
钢结构建筑的保温层、建筑异型结构保温层。
干挂饰面内层的保温填充。
地面保温、上人屋面、种植屋面、木结构屋面保温。
基面处理
1．底材表面应结实平整、干燥清洁、无油脂及其它松散物。
2．应按照国家相关规范的要求对基面进行界面处理。
施工工艺
1．先将水倒入容器中，再加入粉料，按1kg粉剂:约0.7-0.9kg水的配合比，混合后用电动搅拌器搅拌成均匀、无颗粒的膏糊状，产品静置3-5分钟后，再次搅拌均匀后即可使用。
2．用刮刀均匀抹于工作面上，待其24小时干固后，再进行下一道刮涂，同样用刮刀均匀抹于工作面上再抹平；每次刮涂应保持厚度在15mm-20mm为宜(单次最大厚度不超过35mm)，待达到设计厚度要求后，自然养护3-7天即可进行下道工序。
产品用量
根据保温层设计厚度的不同而用量不同。
基面平整情况下，在厚度约15mm时，用量约为4.5-6kg/m2。
注意事项
1、本产品宜在5℃-40℃的环境下使用。
2、施工前必须先确认基面的垂直度及平整度。
3、如果胶浆表面已干结，应将结皮剔去不用。
4、切忌把已干结的胶浆加水混合再用。
5、面砖饰面系统的增强层可选择使用耐碱加强型网格布或热镀锌钢丝网。
6、施工前基层需做界面处理。
7、搅拌时请使用低速搅拌器。
8、运输时注意避免重。
