振动筛工作原理
振动筛培训培训资料
振动筛培训培训资料1. 引言振动筛是一种常见的机械设备，广泛应用于矿山、建筑材料、化工、冶金等行业的颗粒物料分级、筛分和过滤工作中。
为了更好地掌握振动筛的操作技巧和维护知识，进行振动筛培训是非常必要的。
2. 振动筛的工作原理振动筛主要由振动发生器、筛网、减振弹簧、振动筒等组成。
当振动筛开始工作时，振动发生器产生的激振力使筛网上的物料产生振动，从而实现颗粒的分级和筛分。
振动筛的工作原理对操作者来说至关重要，只有理解了工作原理，才能更好地掌握操作技巧。
3. 振动筛的操作技巧3.1 开机前的准备在开机前，要检查振动筛的各个部件是否完好，确保机器无异常情况。
同时要将振动发生器调至合适的工作状态，保证振动筛的正常运行。
3.2 运行中的注意事项在振动筛运行过程中，操作者需要注意以下事项：- 注意观察物料的进料量，确保不超过振动筛的额定处理能力；- 定期检查筛网的磨损情况，若发现磨损严重，需要及时更换；- 注意观察振动筒的运行状况，若出现异常振动或噪声过大，需要及时停机检修。
3.3 关机后的处理在关闭振动筛前，要将物料及时清理干净，避免对设备造成损坏。
同时要进行常规的维护保养工作，如对振动筛进行润滑、检查电气设备等。
4. 振动筛的故障排除振动筛在使用过程中可能会遇到一些故障，操作者需要具备一定的故障排除能力。
常见的振动筛故障包括筛网堵塞、振动不正常、电气控制失效等。
对于不同的故障类型，需要采取相应的排除方法，确保振动筛的正常运行。
5. 振动筛的日常维护振动筛的日常维护对于延长设备的使用寿命和提高工作效率非常重要。
日常维护工作包括清洁筛网、检查紧固件、定期润滑等。
操作者要定期对振动筛进行维护，并记录维护情况，以便及时排除故障。
6. 振动筛的安全注意事项在振动筛的操作和维护过程中，操作者要严格遵守相关的安全注意事项，如佩戴防护用品、禁止触摸旋转部件等。
同时要熟悉振动筛的紧急停机操作，以便在紧急情况下能够及时采取措施。
振动筛的分类及工作原理
振动筛的分类及工作原理振动筛是一种适合潮湿细粒级难筛物料干法筛分的振动筛分机械设备，是目前国内处理难筛物料的振动筛分机械设备。
振动筛具有大振幅、大振动强度、较低频率和弹性筛面的工艺特点。
工作过程中始终保持最大的开孔率，从而筛分效率高、处理能力大，筛板更换方便，降低了成本。
振动筛超大筛面和大处理能力可满足现场的生产需要。
振动筛筛子的结构采用多段筛面振动而筛箱和机架不参与振动的运动方式，使筛子实现了大型化。
振动筛的分类振动筛分设备按重量用途可分为：矿用振动筛，轻型精细振动筛，实验振筛机矿用振动筛可分为：高效重型筛，自定中心振动筛，椭圆振动筛，脱水筛，圆振筛，香蕉筛，直线振动筛等轻型精细振动筛可分为：旋振筛，直线筛，直排筛，超声波振动筛，过滤筛等可参考振动筛系列实验振动筛：拍击筛，顶击式振筛机，标准检验筛，电动振筛机等请参考实验设备按照振动筛的物料运行轨迹可以分为：按直线运动轨迹分：直线振动筛（物料在筛面上向前做直线运动）按圆型运动轨迹分：圆振筛（物料在筛面上做圆形运动）结构和优点振动筛的工作原理振动筛工作时，两电机同步反向旋转使激振器产生反向激振力，迫使筛体带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分作业。
适宜采石场筛分砂石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。
振动筛工作部分固定不动，靠物料沿工作面滑动而使物料得到筛分。
固定格筛是在选矿厂应用较多的一种，一般用于粗碎或中碎之前的预先筛分。
它结构简单，制造方便。
不耗动力、可以直接把矿石卸到筛面上。
主要缺点是生产率低、筛分效率低，一般只有50—60%。
振动筛工作面是由横向排列的一根根滚动轴构成的，轴上有盘子，细粒物料就从滚轴或盘子间的缝隙通过。
大块物料由滚轴带动向一端移动并从末端排出。
选矿厂一般很少用这种筛子。
振动筛工作部分为圆筒形，整个筛子绕筒体轴线回转，轴线在一般情况下装成不大的倾角。
物料从圆筒的一端给入，细级别物料从筒形工作表面的筛孔通过，粗粒物料从圆筒的另一端排出。
振动筛原理
振动筛原理
振动筛是一种常用的固体筛选设备，它通过振动力将物料快速分离成不同粒度的颗粒。
其工作原理如下：
1. 振动发生器：振动筛的核心部件是振动发生器，它产生机械振动力。
振动发生器通常由电机、偏心块和振动轴组成。
2. 振动筛箱：振动发生器产生的振动力被传递到振动筛箱中，通过筛网对物料进行分离。
振动筛箱通常采用圆形或矩形结构，有单层或多层筛网。
3. 物料进料：物料通过进料口进入振动筛，落在筛面上。
4. 振动筛面：振动筛箱的筛网由多个孔径不同的筛板组成，可根据需要更换不同规格的筛板。
物料在筛板上受到振动力的作用，产生相对位移和冲击，从而实现分离。
5. 筛分过程：物料在振动力的作用下向前蔓延，细颗粒通过筛孔落在下方的筛底上，而粗颗粒则被挡在筛板上。
6. 筛底出料：分离后的细颗粒通过筛底的出料口排出，而粗颗粒则继续保留在筛板上。
7. 可调振幅：振动筛的振动幅度可以根据需要进行调整，通过改变振动发生器的偏心块位置或改变振动频率，可以控制物料在筛面上的移动速度和筛分效果。
振动筛利用振动力的作用将物料按照颗粒大小进行分离，广泛应用于矿山、冶金、化工、建材等行业的颗粒分级、去除杂质等工艺。

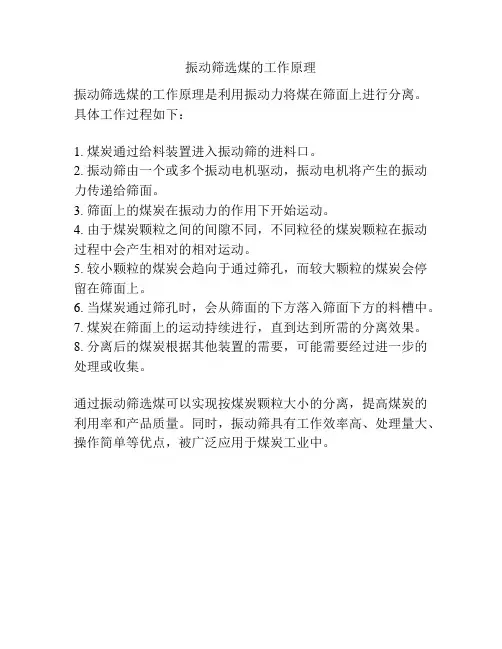

振动筛选煤的工作原理
振动筛选煤的工作原理
振动筛选煤的工作原理是利用振动力将煤在筛面上进行分离。
具体工作过程如下：
1. 煤炭通过给料装置进入振动筛的进料口。
2. 振动筛由一个或多个振动电机驱动，振动电机将产生的振动力传递给筛面。
3. 筛面上的煤炭在振动力的作用下开始运动。
4. 由于煤炭颗粒之间的间隙不同，不同粒径的煤炭颗粒在振动过程中会产生相对的相对运动。
5. 较小颗粒的煤炭会趋向于通过筛孔，而较大颗粒的煤炭会停留在筛面上。
6. 当煤炭通过筛孔时，会从筛面的下方落入筛面下方的料槽中。
7. 煤炭在筛面上的运动持续进行，直到达到所需的分离效果。
8. 分离后的煤炭根据其他装置的需要，可能需要经过进一步的处理或收集。
通过振动筛选煤可以实现按煤炭颗粒大小的分离，提高煤炭的利用率和产品质量。
同时，振动筛具有工作效率高、处理量大、操作简单等优点，被广泛应用于煤炭工业中。
直线振动筛设计原理
直线振动筛设计原理直线振动筛是一种常见的固体物料分级、过滤和固液分离设备，广泛应用于矿山、冶金、化工、电力等行业。
其设计原理主要由振动电机、筛箱、弹簧支撑、筛网等组成，通过振动电机带动筛箱进行振动，物料在筛网上进行分离。
直线振动筛的设计原理总结如下：1. 振动电机：振动电机是直线振动筛的驱动力源，它通过激振器将电机的旋转运动转变为筛箱的振动运动。
振动电机的转速和振幅可以调节，控制物料在筛箱上的停留时间和分离效果。
2. 筛箱：筛箱是直线振动筛的主要工作部分，通常由框架、侧板、筛板和振动筛底等组成。
物料通过进料口进入筛箱，在振动的作用下进行分离。
筛箱的设计要求具有一定的刚度和稳定性，以保证振动的效果和筛分的准确性。
3. 弹簧支撑：直线振动筛通常采用双重振动方式，即水平振动和垂直振动。
为了使振动能够有效地传递到筛箱上，筛箱需要通过弹簧支撑进行固定。
弹簧支撑能够减小振动力对筛箱的影响，提高振动传递效率。
4. 筛网：筛网是直线振动筛进行物料分离的关键部分。
筛网通常由金属丝或聚合物材料制成，根据所需分离粒度的大小，可以选择不同的筛网孔径。
物料通过筛网时，会根据粒度的大小通过筛孔，并被分为多个不同的颗粒等级。
直线振动筛的工作原理如下：1. 启动振动电机，通过激振器将电机的旋转运动转变为筛箱的振动运动。
筛箱通过弹簧支撑保持在一定的振动轨迹上。
2. 物料通过进料口进入筛箱，由于筛箱的振动，物料在筛箱上形成一个物料层。
3. 物料在振动的作用下，受到离心力、惯性力等力的作用，筛分成多个不同粒度的颗粒。
较大颗粒的物料将被挤向筛箱的出料口，而较小颗粒的物料则通过筛孔进入下一级筛网层。
4. 物料的分离过程是逐级进行的，较大颗粒被先分离，较小颗粒则逐渐下沉到更细的筛网层进行分离。
这样，通过不同筛网的叠加，实现了物料的分级和过滤。
5. 筛分结束后，物料按不同粒度从筛箱的出料口排出，达到物料的分离和分类要求。
总之，直线振动筛通过振动电机驱动筛箱振动，使物料在筛网上进行分离，通过不同的筛网孔径实现物料的分级和过滤。
振动筛的工作原理
振动筛的工作原理振动筛是一种常用的固液分离设备，广泛应用于化工、食品、医药、冶金等领域。
它通过振动筛网对物料进行筛分，将粗颗粒和细颗粒分离，达到分级、筛除杂质的目的。
那么，振动筛的工作原理是什么呢？下面我们将详细介绍振动筛的工作原理。
1. 振动筛的结构组成振动筛主要由振动电机、筛箱、筛网、减震弹簧、底座等部件组成。
其中，振动电机通过激振器产生激振力，传递给筛箱和筛网，使物料在筛网上进行振动筛分。
2. 振动筛的工作原理当振动筛启动时，振动电机带动激振器产生激振力，激振力通过激振器传递给筛箱和筛网，使其产生振动。
物料进入筛箱后，在振动力的作用下，物料会在筛网上产生跳跃运动，从而实现筛分的目的。
粗颗粒会沿着筛箱的上端滑落，而细颗粒则通过筛网进入下方的物料出口。
3. 振动筛的筛分原理振动筛的筛分原理主要是利用振动力将物料在筛网上进行跳跃运动，从而实现粗颗粒和细颗粒的分离。
在振动的作用下，物料会形成多层分层筛分，从而实现高效的分级筛分效果。
同时，振动筛还可以根据物料的特性和筛分要求进行调整，以达到最佳的筛分效果。
4. 振动筛的应用范围振动筛广泛应用于化工、食品、医药、冶金等行业，可以对颗粒状、粉状、液状物料进行筛分、过滤、除尘等操作。
在化工行业中，振动筛常用于化工原料的筛分和颗粒物料的分级。
在食品行业中，振动筛可以对食品原料进行筛分和除杂。
在医药行业中，振动筛常用于药粉的筛分和过滤。
在冶金行业中，振动筛可以对金属粉末进行筛分和除尘。
总之，振动筛通过振动筛网对物料进行筛分，实现粗颗粒和细颗粒的分离。
其工作原理是利用振动力使物料在筛网上产生跳跃运动，从而实现高效的分级筛分效果。
振动筛在化工、食品、医药、冶金等行业有着广泛的应用，对于提高生产效率、改善产品质量具有重要意义。
创成高效振动筛工作原理
创成高效振动筛工作原理
高效振动筛的工作原理是通过振动激发筛网产生往复运动，从而实现物料的筛分。
具体的工作原理如下：
1. 驱动设备：高效振动筛通常由电机作为驱动设备。
电机驱动通过振动器传递力量给振动筛。
2. 振动器：振动器通常采用偏心块或离心器。
电机带动振动器旋转，产生离心力或偏心力。
3. 振动筛箱：振动器通过连接杆使振动力传递到振动筛箱。
振动筛箱是由屏幕组成的框架，通常采用金属材料制成。
4. 筛网：筛网通常由金属丝、橡胶或聚合物材料制成。
物料通过筛网，较大的颗粒被挡在筛网上方，而较小的颗粒通过筛网并从振动筛箱的底部流出。
5. 筛分物料进料口：物料从进料口进入振动筛，分布在筛网的上部。
6. 振动筛工作：振动器的旋转和振动力使筛箱以水平方向和垂直方向进行振动。
物料在筛箱中进行运动，受到离心力和振动力的作用，造成物料在筛网上的运动。
7. 筛分结果：较大的颗粒被挡在筛网上并逐渐滑下到底部。
而较小的颗粒通过筛网并从振动筛箱的底部流出。
8. 排料口：经过筛分的物料通过排料口排出振动筛。
通过这样的往复振动运动，高效振动筛可以实现物料的快速筛分，提高筛分效率。
同时，通过调整振动力的大小和筛网的孔径可以达到不同粒度的筛分要求。
振动筛设备简介资料PPT课件
.
1
一、振动筛选工作原理及结构组成
1、工作原理
偏心轴旋 转位置
1 F2
对筛箱的 作用力
椭圆上的 位置
F1 F1 - F2
2
F2 F1
F1 + F2
3 F1
F2
F1 - F2
4 F2
F1
F1 + F2
注：m1 m2 m1r1 m2r2 a-长轴（筛机的双振幅）；b-短轴 图1 双激振椭圆振动筛的工作原理
三段式直线振动筛 四段式直线振动筛（处理量较大，适于7000米以上的钻机）
2、直线振动筛结构组成型式
1）筛箱倾角调节方式： 丝杆升调调节 液压调节（手动液压或电动液压）
2）激振电机类型 马丁长轴激振电机（进口） 马丁短轴激振电机（进口） 国产电机
3）筛网张紧方式 快换张紧机构（新型的张紧方式） 张紧螺栓座机构
偏心轴旋 转位置
1 F2
对筛箱的 作用力
椭圆上的 位置
F1 F1 - F2
2
F2 F1
F1 + F2
3 F1
F2
F1 - F2
4 F2
F1
F1 + F2
注：m1=m2 m1r1=m2r2 a-长轴（筛机的双振幅）；b-短轴 图2 双激振直线振动筛的工作原理
由图可见，两激振器互为反向旋转，图1两激振器的偏心质量矩不相等（m1r1>m2r2） 时，运动轨迹为椭圆，离心力F1大于F2，在1、3位置，离心力抵消一部分，作用于筛 箱上的力为F1－F2，在椭圆运动轨迹上为短轴b；在2、4位置，离心力叠加，作用于 筛箱上的力为F1＋F2，在椭圆上为长轴a，相当于双振幅，筛箱作椭圆运动。 当图2两激振器的偏心质量矩相等（m1r1=m2r2）时，离心力F1等于F2，运动轨迹为 直线，在1、3位置，离心力相抵消，作用于筛箱上的力为零；在2、4位置，离心力叠 加，作用于筛箱上的力为F1＋F2，在椭圆上为长轴a，筛箱作近似直线运动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结构原理
旋振筛由直立式电机作激振源、电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。
调节上、下两端的相位角度，可以改变物料在筛面上的运动轨迹。
振动筛-特色与优势：
全封闭结构，网孔不堵塞，粉未不飞扬，液体不泄露，杂质粗料自动排出，机内无存料、网架结构无死角、筛网使用面积增加，可筛至500目或0.028MM。
子母式、压式网架设计，10-15分钟筛网更换即可完成，换网用2人即可，整机、筛网寿命长，耗能少、维修费用低。
TLS三元振筛振动源产生的三次振动，强大而平稳，设备可安装到任何所需位置且便于移动。
振动筛-适用行业：
化工行业：树脂、涂料、工业药品、化妆品、油漆、中药粉等；
食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等;
金属冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉未、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料；高岭土、石灰、氧化铝、重质碳酸钙、石英砂等；
公害处理：废油废水、染整废水、助剂,活性碳等。
