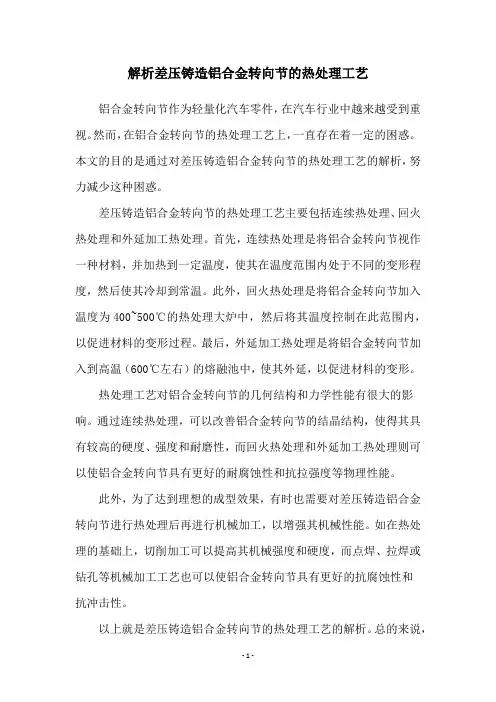

解析差压铸造铝合金转向节的热处理工艺
解析差压铸造铝合金转向节的热处理工艺铝合金转向节作为轻量化汽车零件，在汽车行业中越来越受到重视。
然而，在铝合金转向节的热处理工艺上，一直存在着一定的困惑。
本文的目的是通过对差压铸造铝合金转向节的热处理工艺的解析，努力减少这种困惑。
差压铸造铝合金转向节的热处理工艺主要包括连续热处理、回火热处理和外延加工热处理。
首先，连续热处理是将铝合金转向节视作一种材料，并加热到一定温度，使其在温度范围内处于不同的变形程度，然后使其冷却到常温。
此外，回火热处理是将铝合金转向节加入温度为400~500℃的热处理大炉中，然后将其温度控制在此范围内，以促进材料的变形过程。
最后，外延加工热处理是将铝合金转向节加入到高温（600℃左右）的熔融池中，使其外延，以促进材料的变形。
热处理工艺对铝合金转向节的几何结构和力学性能有很大的影响。
通过连续热处理，可以改善铝合金转向节的结晶结构，使得其具有较高的硬度、强度和耐磨性，而回火热处理和外延加工热处理则可以使铝合金转向节具有更好的耐腐蚀性和抗拉强度等物理性能。
此外，为了达到理想的成型效果，有时也需要对差压铸造铝合金转向节进行热处理后再进行机械加工，以增强其机械性能。
如在热处理的基础上，切削加工可以提高其机械强度和硬度，而点焊、拉焊或钻孔等机械加工工艺也可以使铝合金转向节具有更好的抗腐蚀性和抗冲击性。
以上就是差压铸造铝合金转向节的热处理工艺的解析。
总的来说，上述三种热处理工艺都可以改善铝合金转向节的力学性能，但应根据实际工作需求来决定具体使用哪种热处理工艺，而机械加工也可以与热处理相结合，更好地满足工作要求。
综上所述，差压铸造铝合金转向节的热处理工艺是为了改善材料的物理性能和力学性能，以满足工程应用的需要，因此热处理工艺在铝合金转向节制造过程中具有重要意义。
只有透彻了解相关热处理工艺，才能选择出最佳的热处理方案，从而制造出满足工作要求的铝合金转向节。
铸造式汽车转向节加工工艺研究
工 艺 与装 备 ・
组合机床与自 动化加工技术
文 章 编 号 ：０ １ ２ ５ ２ １ ） ５— １ ０— ４ １ ０ —２ ６ （ ０ ０ ０ ０ ０ ０
铸 造 式 汽 蕾 ， 华炳 ， 春 华 ， 雷 朱 何 朱
（ 肥工 业大学 机械 与汽 车工程 学院 ， 肥 合 合 ２００ ） ３ ０ ９
ｋ ｕ ｋｌ ｐｅ ｉｌ ｈ ｐｅ ｃ ｍｐｌ ａ ｅ ｔｕｃｕ ｅ ｈ ｕ ｎ ｃ ｅ ｓ ｃａｌ ｓ ａ ， ｏ ｙ ｉ ｔ ｄ ｓｒ ｔ ｒ ，ｔ ｅ ｎ ｍｂｅ ｆｐｒ ｃ ｓ ｉｇ ｔ ｉ ｕｔ ｍ ｏ ｉ ｎ ｃ ｌ ｓｖ ｒ ａｇ ， ｃ ｒｏ ｏ ｅ ｓｎ ｈ ｓ ａ ｏ ｂ ｌ ｋ ｕ ｋ ｅｉ ｅ ｙ ｌ ｅ ｅ ｒ
ｂｅ ｒ ｕｇ ｅ ｈ ａｋ ｌｃ ｔｏ ｎ ｉｇ ｔ ｅｐｒ ｇ ａ ｏ ｏ ｔ ｕ ｌｍｐｅ ， ｉ ｇＥｒｏ ｎａｙｓｓｍ ｏ ｅ ｏ ａ ａｙｚ ｌ ｏ ｈ ｂ ｎｃ ｍ ｒ ｏ ａ ｉｎ ａ ｄ ｕｓｎ ｈ ｏ ｒ ｍ ｆｃ ｎ ｏ ｒｃａ ｄ ｕｓ ｒ ｒａ ｌ ｉ ｎ ｄ ｌ ｎ ｌ ｅ ｔ ｔ ｅ ｆ ｄ ｒ Ｓ ｏ ｈ ｎｓｖ ｒｏ 、ｎｎ ｖ ｔｖ ｉｇ ｔ ｒ ｅ ｄ ｍｅ ｓｏ ｌＤｅ ｉｎｉｇ ｓ ｆｗａ ｅ Ｓ ｈ ｏｌｅ ’ ｃ ｍｐｒ ｅ ｉｅ ｅｒ ｒ ｉ ｏ ａ ｉｅ ｕｓ ｈ ｅ － ｉ ｎ ｉｎａ ｓｇ ｎ ｏ ｅ ｎ ｔ ｒ ＯＬＩ Ｗ ＯＲＫ Ｓ ｔ Ｄ ｏ ｖｒｕ ｌ ｎ ｌ ｅ ａ ｄ ｃ ｌｕａ ｅ ｔ ｅ ｆ ｌ ｅ ｉ ａｌ ａ ａｙｚ ｎ ａｃ ｌｔ ｈ ｏ ｄ ｒ’Ｓ ｏ ｎ ｅｐｏ ｓ ，Ｄ ｅ ｉ ｆ ａ ｃ ｓｉ ｇ ｓｙｌ ｔｅ ｉｇ ｋ ｕｃ ｌ ｕ ｎ ｇ ｔ ｙ ｃ ｕ ｔ ｒ ｉｅ ｓｇ ｏ ａ ｔ － ｔ ｅ ｓｅ ｒ ｎ ｋｅ ｔ ｒ ｉ ｎ ｎ ｎ ｎ ｃｕ ｅ ｂ ｎｃ ｍ ａｋ ｆ ｌ ｅ ． ｅｅ ｔｔ ｅａ ｃ ｒｔ ｏ ｅ ｓ ｇ ｏ ｕ ｔｎ ｒ ｍｅ ｅ ｓｆ ｒｒ ｔｏ ａ ａ ｉｇ ｐｒ ｃ ｓ ｅ ｈ ｒ ｄ ｅ ｈ ｒ ｏ ｄ ｒ ｓ ｌｃ ｈ ｃ ｕ ａ ｅｐｒ ｃ ｓ ｉ ｆｃ ｔｉｇ ｐａａ ｔ ｒ ｏ ａｉ ｎ ｌｐｌｎｎ ｏ ｅ ｓｔ ｃ － ｎ ｎ
关于汽车转向节的铸造问题
关于汽车转向节的铸造问题设计的背景：汽车转向节是连接汽车方向盘与前轮轮轴的部件，并与减震器相连。
它主要有三部分功能：1与前轮轴相连接，承担轴传来的力和力矩，2汽车转向的转动部件，3吸收汽车行进过程中的震荡。
它是汽车中应力最为集中、最为复杂的零件，直接关系到汽车的安全性能，因此它的设计标准十分严格，制造过程和产品测试都要求符合规范。
目前转向节是由球墨铸铁为主要原料铸造而成，并加入碳、硅等元素，在微观结构上在铁原子之间形成碳或硅小颗粒以加强合金钢的延展性（韧性），宏观上提高零件的抗拉强度和疲劳强度。
而且碳、硅元素的含量要求适当，过多会使合金变脆而导致强度下降。
确定待设计系统的主要功能： 2001年大众汽车（墨西哥）公司引进一套转向节铸造生产线，主要步骤是在感应电炉中在1400℃高温下熔化铸铁，以镁作催化剂混合适量沙粒（硅）产生反应形成熔液浇注入砂型中，冷却后打破砂型对铸件进行检测，进一步机械加工最终成品。
生产线将型砂经传送带回收处理循环利用，熔渣与不合格铸件同样用升降机回收作为原料再次放入电炉。
生产初期，应用此生产线使生产效率得以大幅提高，但同时也产生了铸件废品率（主要为缩型）也大幅提高的问题，经研究发现是由于熔液中沙粒含量超标（使熔液流动性差）造成的。
导致生产成本升高以及效率下降。
有何经济效益和社会效益：应用TRIZ理论对问题进行分析和创新后，在对生产线稍加改造后，问题得以有效解决，产品不合格率由大于10%降到低于3%，同时不增加任何额外投入，在生产成本不变的情况下，简化了生产线，缩短了生产周期。
第一步：设计的最终目的：汽车转向节是连接汽车方向盘与前轮轮轴的部件，并与减震器相连。
它主要有三部分功能：1与前轮轴相连接，承担轴传来的力和力矩，2汽车转向的转动部件，3吸收汽车行进过程中的震荡。
能够更好的对汽车进行减震，转向节处的铸造运用更好的材料加强其转向节的强度。
第二步：理想解是什么：转向节是汽车转向桥上的主要零件之一，能够使汽车稳定行驶并灵敏传递行驶方向，转向节的功用是承受汽车前部载荷，支承并带动前轮绕主销转动而使汽车转向。
某铝合金转向节差压铸造冷却工艺参数的优化
某铝合金转向节差压铸造冷却工艺参数的优化铝合金转向节，这玩意儿在汽车里可重要着呢！就像人的关节一样，得灵活又坚固。
而差压铸造，就是给它“塑形”的关键工艺。
说起这差压铸造的冷却，那可真是一门大学问。
你想想，要是冷却不当，这转向节就可能变得脆弱不堪，汽车跑起来还不得提心吊胆？冷却速度快了不行，慢了也不行。
快了，就像大冬天猛地被泼了一盆冷水，材料内部容易产生裂缝，这转向节还能靠谱吗？慢了呢，就像炖肉的时候火太小，肉质不紧实，强度也上不去。
那怎么把握这个度呢？这就得从工艺参数入手啦。
比如模具温度，它就像给转向节穿的“衣服”，合适的温度能让它舒舒服服地定型。
温度太高，就像大热天穿棉袄，热得难受，转向节也容易变形；温度太低，又像寒冬里穿单衣，冷得哆嗦，质量也没保障。
再说说浇注温度。
浇注温度要是太高，就像把一锅滚烫的热油浇在冰块上，材料内部结构乱七八糟；浇注温度太低，又像把冷粥倒在锅里，流动性差，铸出来的转向节缺胳膊少腿的可不行。
还有保压时间，这就好比给转向节“练功”的时间。
时间短了，功力不够，转向节脆弱得很；时间长了，又浪费时间和精力，不划算。
冷却水量也是个关键。
水量大了，就像洪水猛兽，把转向节冲得七零八落；水量小了，又像毛毛雨，起不了多大作用。
要优化这些参数，那可得下一番功夫。
得像大厨炒菜一样，对火候、调料的量把握得恰到好处。
不断地试验、调整，才能找到那个最佳的组合。
这可不是一件轻松的事儿，需要耐心和细心。
但一旦优化成功，那制造出来的铝合金转向节就像钢铁战士一样，坚固耐用，为汽车的安全行驶保驾护航。
难道你不想拥有这样高质量的转向节吗？所以说，好好优化差压铸造冷却工艺参数，太重要啦！总之，要让铝合金转向节在差压铸造冷却中变得完美，就得在各个参数上精雕细琢，才能打造出真正可靠的汽车零部件。
汽车转向节的锻造工艺付翔
20 世纪 90 年代初期，济南汽车制造总厂和北 京机电所、中国重机公司合作开发了立式锻造转向 节挤压生产工艺，使锻造转向节工艺向前迈进了一 大步。
汽车转向节的锻造工艺
付翔 （中国重汽锻造厂，山东 济南 250116）
摘要：以斯太尔转向节为例介绍了立式锻造转向节工艺；以沃尔沃转向节为例介绍了卧式锻造转向节工 艺；以某轻型汽车转向节为例介绍了锻造带转向臂转向节工艺。叙述了锻造转向节的设备、生产中出现的质 量问题及对热处理要求，最后对锻造生产转向节的经济效益进行了分析。
沃尔沃锻造厂锻造转向节使用美国克林宁公司 生产的 40000kN 热模锻压力机。加热后坯料由滑道 传到指定位置后，人工夹起坯料放到闭式预锻模中， 压力机压下完成预锻工序，然后人工翻转放入终锻 型槽，压力机最后锻造成形。终锻型槽水平分模，人 工把成形的转向节送出压力机，锻件通过输送带送 到切边工位进行切边。每分钟生产三件，生产速度 快，整个锻造生产人工操作，过程简单。
3 锻造设备 锻造转向节使用什么设备要根据生产批量而
定，目前有三类设备可以选择。一类是模锻锤，这一 类设备只适用于小批量生产，而且工艺落后，产品质 量也较低，不适于现代化的需要，但投资较少。第二 类是螺旋压力机或液压机，这一类设备也只能用于 中、小批量生产。第三类就是热模锻压力机，大批量 生产转向节使用热模锻压力机最为适宜，目前，世界 上大多数锻造厂都在使用热模锻压力机锻造转向 节。热模锻压力机可设置多个型槽，设备有下死点， 可提高模具寿命，热模锻压力机一个行程完成一个 工序，工作可靠、生产效率高、易于实现自动化生产、 受其他因素影响小、锻件质量稳定，缺点是设备投资 较大。各种车型转向节锻造使用热模锻压力机顿位 各异：依维柯面包车、全顺面包车等使用 20000kN～ 25000kN 级。中型汽车使用 40000kN 级。沃尔沃、斯 太尔载重车和北方奔驰使用 63000kN 级。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有关铸造式汽车转向节加工工艺分析
摘要：转向节能够控制汽车行进路线，在确保汽车准确、安全行驶方面发挥着相当重要的作用。
本文围绕铸造式汽车转向节加工工艺进行分析，首先概述了汽车转向节，然后分析了铸造式汽车转向节加工工艺，最后讨论了铸造式汽车转向节加工工艺技术方案，以期为业内人士提供有益参考。
关键词：铸造式;汽车转向节;加工工艺
汽车转向节概述
对于汽车行驶而言，转向是一个不可或缺的动作。
在转向操作中，驾驶员对转向盘施加作用力，形成一个适宜的转向力矩，并依此影响如下部件“转向轴→转向传动轴→转向器→转向摇臂→转向直拉杆→转向节→转向节臂→轮毂，最终实现使车轮偏转的效果。
由此可见，转向节应具备如下构造要求：①支撑轮毂。
②具备转向功能。
③为制动器留置适宜的ABS传感器布置空间。
④同转向节柱等零件有机相连。
转向节结构相当复杂，需要处理好受力不均的问题，因而对精度有着相当高的要求。
铸造式汽车转向节加工工艺
转向节加工工艺主要有两种：①传统分散加工工艺。
该工艺涉及20多道工序，不仅工作强度大，而且很难保证加工过程的稳定性以及加工精度，无法满足规模化生产的要求。
②新型集中加工工艺。
该工艺具有诸多优点，主要包括自动化程度高、精度理想以及工作强度低，其缺点是投资规模大。
本文介绍了一种铸造式加工工艺，能够保证工件表面具有理想的光洁度以及平整度，加工部位可以预留1.5～3mm的加工余量，且适宜规模化生产，因而在当前的汽车转向加工中得以普遍应用。
下面对铸造式汽车转向节加工工艺进行分析，具体尺寸要求详见图1。
图1 工艺检测要求
2.1尺寸公差要求
轴承座Φ，在位置上和轴承内止口Φ保持的距离;2个制动器安装孔的规格为Φ，在位置上和轴承内止口Φ保持58.2±0.15的距离，同时和零件水平中心线保持70±0.1的距离;2个减震器安装孔2-Φ在位置上和轴承内止口保持116.6±0.2的距离，同时和零件水平中心线保持139.8±0.2的距离，角度精度控制为4°41′±10′，另外，2孔在位置上应达到60±0.1的标准;ABS孔角度精度控制为56°±10′[2]，在置上和零件中心保持的距离，。
2.2形位公差要求
对于减震器安装孔臂而言，其相对基准B、C而言，在垂直度以及平行度上应满足0.1mm公差要求;轴承座要求以基准A为中心确定一个已经给定部分的圆柱时，无论在哪一个测量平面内，径向圆跳动量均需控制在0.02mm之内;ABS 安装孔在平面上应位于距离为公差值0.1mm且和基准A保持平行的2个平面之间，另外，平面度控制为0.02mm;轴承安装后要求后端槽所有正截面的同轴度为0.015。
2.3表面粗糙度要求
减震器安装孔臂的表面粗糙度、ABS安装孔平面的表面粗糙度、ABS安装孔的表面粗糙度以及外圆表面的表面粗糙度均需控制为Ra3.2;轴承座安装表面的粗糙度以及横向拉杆锥孔表面的粗糙度均需控制为Ra1.6。
技术方案3.1粗定位基准的选择
汽车转向节零件属于异型零件，由于空间臂较多，再加上有着集约化量产的需求，传统的单件小批量划线找正的生产制造模式很难满足粗基准的加工要求，另外，汽车转向节多处孔和面位于距离中心孔位比较远的侧臂上，一旦粗基准定位偏差较大，就会造成零件批量报废。
所以，建议采用空间3点的平面定位法，3点集中在同一铸造型箱中，因而能够减小铸造过程中必然存在的合箱误差。
同时采用2个呈垂直关系弯臂的可调夹紧装置以满足中心可调定位的效果，除此之外，异型定位压板其两侧挡板也能够发挥辅助调整定位的作用。
3.2加工工艺规程编制
参考转向节零件所要求的加工质量标准以及实际加工用的机床类型，编制加工工艺规程如下：①车削加工φ70、φ62内孔和有关沟槽，保证φ62部位尺寸公差标准，直到IT7 铣削开档规格为140的两短臂平面，对该处的φ12.2孔进行钻铰，使之达到H7。
②借助φ70H7孔、φ12.2H7孔以及轴承档内止口进行定位，采用一面两销的科学定位方式，对整个外臂平面和小凸台顶面进行铣削，所有卧铣头全部采用硬质合金双面刃铣刀（2把）以及具有可微调功能的隔套进行双面同时加工，并确保21.8以及17.52处厚度符合标准。
③厚度为18.7处、角度为3°53′的短弯臂通过悬臂刀杆加装三面刃对内壁进行铣削，同时采用端面铣刀对外壁进行铣削，从而尽量规避该部位刀杆以及双刀受力复杂的负面影响。
4）利用φ70H7孔、φ12.2H7孔以及轴承档内止口进行定位，钻削所有底孔，同时做好有关扩孔、攻丝以及锥孔精铰工作，锥孔操作时应准确控制轴向深度，保证精铰余量足够均匀且控制在0.050um之内，从而保证锥孔具有理想的表面质量以及规格稳定性[3]。
4.结束语
本工艺方案比较适用于批量规模化生产要求的汽车转向节异型零件的加工，不仅能够大幅减轻一线操作人员的工作强度，而且能够确保工作时效以及提高产品质量，同时还能够大幅缩短工作周期，因此表现出了比较理想的实际应用价值。
参考文献：
[1]李环宇.汽车转向节锻造方式对加工工艺性的影响[J].金属加工（热加工），2013，07：50-52.
[2]吴红飞.汽车转向节加工的关键技术研究[J].科技创新与应用，2013，27：58-59.
[3]王华东，孟忠良，葛帅.重型汽车转向节臂加工工艺[J].现代零部件，2012，11：54-55.。
