220vled灯电路图降压使用啊，给你一个图，你参考一下。
最多可以接80个，但接的多了要适当的加大C1的容量。
1个led接220V不会接咋搞？220vled灯电路图1个led直接接在220V上是不可以的，LED的工作电压3.2V，需要串联一个100K-120K的电阻降压，才能使用。
如果80个红色LED灯珠串在一起用几K 几W的电阻？这要看你串接后接入多少伏的电压回路中，还有所用的LED的额定工作电流、及每只的工作电压值是多少。
现假设LED设定在10毫安，端电压2伏/只，接入220伏电压中，可知串接的限流电阻上承担60伏电压，因此阻值为60除以0.01安为6千欧，可取标准值6.2K，消耗功率为60伏乘以10毫安为600毫瓦，考虑功耗余量应选1W～2W的电阻器。
以上是直流状态下的情形，若接入交流电路中，可加入四只如1N4007的二极管作整流转换为直流后接入。
是用在220V的交流电路中吗，为你提供一个电路图你参考一下吧。
在这个图中串连80个LED是可以的。
53个LED灯珠接几个3W的电阻？老板，你是做电子灯牌吧？？？我可以给你做也要看电路的电压是多少，接法怎样。
一般高亮LED工作电压3V，电流20MA，53个就是160V左右，电源电压减去160，再除以0.02A就得到电阻值。
电源电压减去160，再乘以0.02就是电阻的功率。
贴片电阻的阻值识别方法(1)2位数字后面加一字母表示法：这种方法前面两位数字表示电阻值的有效数值，后面的字母表示有效数值后面应乘以10的多少次方,单位Ω.其标识意义见下图。
如：02C为102×102=10.2kΩ,27E为187×104=1.87MΩ贴片电阻的阻值编码表(2)3位数字表示法：这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数。
当电阻小于10Ω时，在代码中用R表示电阻值小数点的位置，这种表示法通常用有阻值误差为5%电阻系列中。

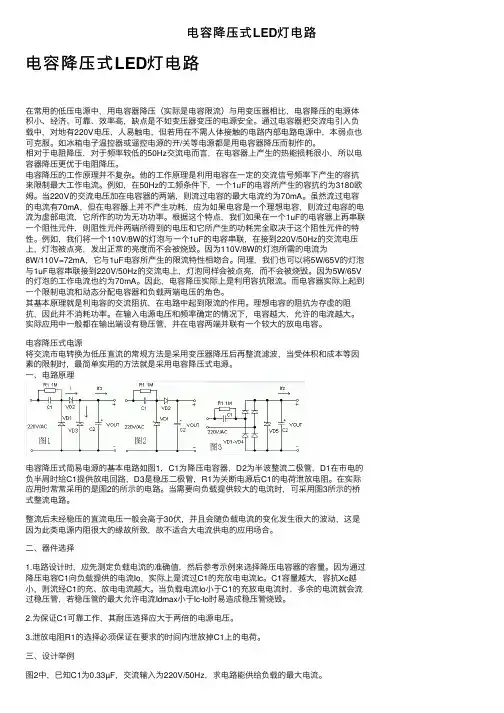

电容降压式LED灯电路
电容降压式LED灯电路电容降压式LED灯电路在常⽤的低压电源中，⽤电容器降压（实际是电容限流）与⽤变压器相⽐，电容降压的电源体积⼩、经济、可靠、效率⾼，缺点是不如变压器变压的电源安全。
通过电容器把交流电引⼊负载中，对地有220V电压，⼈易触电，但若⽤在不需⼈体接触的电路内部电路电源中，本弱点也可克服。
如冰箱电⼦温控器或遥控电源的开/关等电源都是⽤电容器降压⽽制作的。
相对于电阻降压，对于频率较低的50Hz交流电⽽⾔，在电容器上产⽣的热能损耗很⼩，所以电容器降压更优于电阻降压。
电容降压的⼯作原理并不复杂。
他的⼯作原理是利⽤电容在⼀定的交流信号频率下产⽣的容抗来限制最⼤⼯作电流。
例如，在50Hz的⼯频条件下，⼀个1uF的电容所产⽣的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最⼤电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产⽣功耗，应为如果电容是⼀个理想电容，则流过电容的电流为虚部电流，它所作的功为⽆功功率。
根据这个特点，我们如果在⼀个1uF的电容器上再串联⼀个阻性元件，则阻性元件两端所得到的电压和它所产⽣的功耗完全取决于这个阻性元件的特性。
例如，我们将⼀个110V/8W的灯泡与⼀个1uF的电容串联，在接到220V/50Hz的交流电压上，灯泡被点亮，发出正常的亮度⽽不会被烧毁。
因为110V/8W的灯泡所需的电流为8W/110V=72mA，它与1uF电容所产⽣的限流特性相吻合。
同理，我们也可以将5W/65V的灯泡与1uF电容串联接到220V/50Hz的交流电上，灯泡同样会被点亮，⽽不会被烧毁。
因为5W/65V 的灯泡的⼯作电流也约为70mA。
因此，电容降压实际上是利⽤容抗限流。
⽽电容器实际上起到⼀个限制电流和动态分配电容器和负载两端电压的⾓⾊。
其基本原理就是利电容的交流阻抗，在电路中起到限流的作⽤。
理想电容的阻抗为存虚的阻抗，因此并不消耗功率。
在输⼊电源电压和频率确定的情况下，电容越⼤，允许的电流越⼤。
一款5050三芯贴片LED灯制作资料和贴片LED节能灯电路图
一款5050三芯贴片LED灯制作资料和贴片LED节能灯电路图为了让广大的电子爱好者和电子DIY发烧友能够自己制作简易的贴片LED节能灯,现博主特意为广大的朋友奉献一款贴片LED节能灯的制作资料和贴片LED灯的简易制作过程包含贴片LED节能灯制作电路图,以下是10贴片LED灯的制作电路图:图 1图1是一款贴片LED照明灯具的实用电路图,该灯使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的10颗贴片LED提供恒流电源.贴片LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对贴片LED的影响,包括光衰和发热的问题,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是滤波电容,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容,滤波电容要用耐压250v以上.此电路适合驱动7-12只20mA的贴片LED图2是电路板图PCB图 2这中圆形的板子手工制作比较麻烦，建议买成品板。
以下给大家介绍制作全过程图3将灯板上锡，注意一定要均匀，锡不要太薄也不能太厚。
图 4制作工具：（见图 4）尖嘴钳或斜口钳1把，调温电烙铁带接地线，防静电手环，指甲剪，优质细焊锡丝，优质松香，AB胶，最好有一只直流电流表50mA的（不能用万用表代替）。
LED日光灯恒流源电路图
电路原理：交流市电入口接有 1A 保险丝 FS1 和抗浪涌负温度系数热敏电阻NTC。
之后是 EMI 滤波器，由 L1、L2 和 CX1 组成。
BD1 是整流全桥，内部是 4 个高压硅二极管。
C1、C2、R1、D1～D3 组成无源功率因数校正，工作原理见本公司《用 PT4107 设计 LED 日光灯的优化方法》一文。
PWM 控制芯片 U1 和功率 MOS 管 Q1、镇流电感 L3、续流二极管 D5组成 Buck 降压变换，U1 采集传感电阻 R6～R9 上的峰值电流，由内部逻辑控制 GATE 脚信号的脉冲占空比进行恒流控制。
芯片由 T1、D4、C4、R2～R4 组成的电子滤波器降压后供电，这个滤波器内阻很高，输出阻抗很小，能提供约 16V 稳定电压，确保芯片在全电压范围里稳定工作。
R5 是芯片振荡电路的一部分，改变它会调节振荡频率。
电位器RT 在本电路中不是用来调光，而是用来微调恒流源的电流，使电路达到设计功率。
本电路的参数是为22个LED串联，15串并联，驱动330个60毫瓦的白光LED设计的，每串的电流是17.8毫安。
LED照明灯充电电路
是一款具有光控功能的LED照明灯，它白天不工作，晚上自动点亮。
该灯共用42支高亮白光发光二极管，每3支串联，然后再相互并联后接于电源两瑞，适用于楼梯、过道等作照明。
电路工作原理电路如图所示。
220V交流电经电容限流、桥式整流、滤波、稳压，在A、B两端获得稳定的12V直流电。
在白天由于光敏电阻RG受到自然光的照射呈现低阻值，三极管VT的基极电位低，而被反偏置，因此VT截止，单向可控硅VS门极为低电平被关断，LED不亮。
到天黑后光敏电阻RG因无光照呈现高阻值，VT导通，VS的门极即有正向触发电压而导通，LED通电发光。
开关K为手动控制开关，只要K闭合，不管白天黑夜，LED均能发光。
元器件选择与制作调试C1选用耐压400V以上的涤纶电容，可用电风扇电容代替。
R1～R4选用1／2W金属膜电阻，RP选用小型可变电阻。
整流二极管D1～D4选用1N4007，电解电容C2选用耐压25V铝电解电容。
RG选用MC45型光敏电阻器(亮阻不大于5kΩ，暗阻不小于lMΩ)。
DW选用1W／12V 稳压二极管，VS采用1A单向可控硅，型号任选。
由于人眼被发光二极管照射会产生眩目，因此要对LED光源进行改造，使其光线产生漫反射，即将组装好的LED灯装入废弃的圆形吸顶灯罩内，RG放置在有自然光照射到的地方、同时是月光照不到的地方即可。
接上220V交流电，慢慢调节RP，使得在白天LED不亮，晚上LED亮即可。
一种无外接电源的脉冲修复仪这是一种无外接电源的脉冲修复仪器,有的也把它搞成修复神医....优点是小巧轻便装在车上就可以了镍镉电池充电器待放广告待放广告待放广待放广告告待放如图片无法完全显示请用鼠标右键另存为查看主要元件：MTD2955AN051A改造手机充电器为镍氢、镍镉电池充电现在市场上流行一种全自动手机旅行充电器（如图），经反复试验，完全可以对通用镍氢、镍镉电池进行充电。
我们知道，手机所使用的电池与通用充电电池并无根本区别。
LED节能灯的工作原理及原理图
LED节能灯的工作原理及原理图LED节能灯是一种高效、耐用且节能的照明设备，它的工作原理基于发光二极管（LED）的电致发光效应。
LED节能灯的原理图包括电源、驱动电路和LED灯珠。
1. 电源：LED节能灯使用直流电源供电，通常采用交流电源通过整流电路转换为直流电源。
直流电源可以来自电池、太阳能电池板或交流电源通过转换器转换而来。
2. 驱动电路：驱动电路是将直流电源转换为适合LED灯珠工作的电流和电压的电路。
驱动电路通常包括稳压电路、升压电路和电流控制电路。
- 稳压电路：LED灯珠对电压的要求较高，稳压电路可以确保LED灯珠获得稳定的电压供应。
常见的稳压电路有线性稳压电路和开关稳压电路。
- 升压电路：LED灯珠通常需要较高的工作电压，升压电路可以将低电压转换为所需的高电压。
常用的升压电路有升压变换器和电感升压电路。
- 电流控制电路：LED灯珠对电流的要求较高，电流控制电路可以确保LED灯珠获得稳定的电流供应。
常见的电流控制电路有恒流源和电流反馈控制电路。
3. LED灯珠：LED灯珠是LED节能灯的核心组件，它是基于半导体材料制造的发光二极管。
LED灯珠通过电致发光效应将电能转化为可见光。
LED灯珠的结构包括P型半导体和N型半导体，当通过正向电压时，电子从N型半导体跃迁到P型半导体，释放出能量并产生光。
LED节能灯的工作原理是：当电源接通后，电流经过驱动电路供给LED灯珠，LED灯珠发出可见光。
LED节能灯的亮度和颜色可以通过控制电流和电压来调节。
LED节能灯具有快速启动、长寿命、低能耗、无汞等优点，因此被广泛应用于室内照明、车辆照明、户外照明等领域。
以下是LED节能灯的原理图示例：```+------------------------+| || 电源 || |+-----------+------------+||||||||||+-----------+------------+| || 驱动电路 | | |+-----------+------------+ ||||||||||+-----------+------------+ | || LED灯珠 | | |+------------------------+ ```以上是LED节能灯的工作原理及原理图的详细说明。
LED电路图大全
LED节能灯的驱动电源电路图LED电源电路大多是由开关电源电路+反馈电路这样的形式构成，反馈电路从负载处取样后对开关电路进行脉冲的占空比调整或频率调整，以达到控制开关电路输出的目的。
LED手电筒驱动电路原理图市场上出现一种廉价的LED手电筒，这种手电前端为5～8个高亮度发光管，使用1～2节电池。
由于使用超高亮度发光管的原因，发光效率很高，工作电流比较小，实测使用一节五号电池5头电筒，电流只有100mA左右。
非常省电。
如果使用大容量充电电池，可以连续使用十几个小时，笔者就买了一个。
从前端拆开后，根据实物绘制了电路图，如图所示。
LED手电筒驱动电路工作原理：接通电源后，VT1因R1接负极，而c1两端电压不能突变。
VT1(b)极电位低于e极，VT1导通，VT2(b)极有电流流入，VT2也导通，电流从电源正极经L、VT2(c)极到e极，流回电源负极，电源对L充电，L储存能量，L上的自感电动势为左正右负。
经c1的反馈作用，VT1基极电位比发射极电位更低，VT1进入深度饱和状态，同时VT2也进入深度饱和状态，即Ib>Ic/β(β为放大倍数)。
随着电源对c1的充电，C1两端电压逐渐升高，即V TI(b)极电位逐渐上升，Ib1逐渐减小，当Ib1<=Ic1/β时，VT1退出饱和区，VT2也退出饱和区，对L的充电电流减小。
此时．L上的自感电动势变为左负右正，经c1反馈作用。
VT1基极电位进一步上升，VT1迅速截止，VT2也截止，L上储存的能量释放，发光管上的电源电压加到L上产生了自感电动势，达到升压的目的。
此电压足以使LED发光。
LED：是一种能够将电能转化为可见光的固态的半导体器件。
通常叫发光二极管，英文名Light Emitting Diode，简称LED。
LED节能灯电路原理电路图LED节能灯电路原理电路图8 W LED 驱动应用电路示电图(输入电压为85 至264 V)图1 显示的是NCP1015 在隔离型1 W-8 W 范围AC-DC LED照明应用的电路示意图。
LED节能灯电路图之一
Led节能灯电路图（一）LED通用照明应用及发展前景LED除了广泛应用移动设备、中大尺寸液晶显示屏（ LCD）背光及 LED标牌等领域外，如今也在越来越多地用于 LED汽车内部 / 外部照明，如前照灯、雾灯、尾灯、停车灯、仪表盘背光、车顶灯、阅读灯和氛围灯等，以及住宅照明和建筑物装饰照明等 LED通用照明。
LED通用照明应用覆盖范围广，低至 3W到 15W的 LED住宅照明，中等功率有如 15W至 75W 的商业及建筑物装饰性照明，高至 75W到 250W的户外及基础设施照明，典型照明产品有如 MR16/GU10灯、 E27/A19灯泡、镇流器、筒灯、 T8 灯管、街灯等。
LED通用照明应用极具发展前景。
各种 LED通用照明灯具中，近期来看，LED灯泡（如A19 LED灯泡）的发展势头惊人。
据统计，2012 年全球 LED灯泡出货量达 7。
35 亿只，2013年增长到 12。
25 亿只； 2014年迎来 LED灯泡市场的引爆点， 2015年 LED灯泡平均价格将会降至 10美元以下，出货量预计将进一步增长至 39 亿只左右。
高能效驱动器是 LED通用照明的重点要将 LED照明的节能功能发挥至最高，就需要高能效的LED驱动器。
我们以 LED灯泡为例，典型的 LED灯泡包含LED阵列、驱动电路、散光罩、散热片和螺旋灯头等主要组件，见图 2 的左半部分。
就驱动电路而言，高能效 LED驱动器 IC无疑是其中的重点。
图 2 的右半部分显示了典型的LED灯泡驱动电路，其中使用的是典型的独立式 LED驱动器。
要发挥 LED通用照明的高能效优势， LED驱动器存在多重挑战。
首先就是能效至关重要。
以 LED灯泡为例，其形状固定，散热受限，采用高能效 LED驱动器则可帮助将更多电能转化为光能，帮助散热。
其次， LED灯泡空间有限，需要更大的散热片面积，较大功率的灯泡尤为如此。
此外， LED正在迅速变化，提供多种选择，这对 LED驱动器的选择也构成了挑战。
