安科瑞电表操作手册
安科瑞DTSD1352导轨式多功能电能表安装使用说明书 V2
目录1概述 (1)2型号说明 (1)3功能列表 (1)4技术参数 (2)5外形尺寸 (3)6接线与安装 (4)7主要功能特点 (7)8操作与显示 (8)9通信说明 (11)1概述DTSD1352导轨式多功能电能表，是主要针对电力系统，工矿企业，公用设施的电能统计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。
集成常见电力参数测量及电能计量及考核管理，提供上48月的各类电能数据统计。
具有2~31次分次谐波与总谐波含量检测，带有开关量输入和开关量输出可实现“遥信”和“遥控”功能，并具备报警输出。
带有RS485通信接口，可选用MODBUS-RTU 或DL/T645协议。
该电力仪表可广泛应用于各种控制系统，SCADA 系统和能源管理系统中。
产品符合企业标准Q31/0114000129C035-2017《导轨式安装电能表企业标准》的要求。
2型号说明3功能列表表1功能说明列表功能功能说明DTSD1352电能计量有功电能计量（正、反向）■无功电能计量（正、反向）■A 、B 、C 分相正向有功电能■电量测量U 、I ■P 、Q 、S 、PF 、F ■谐波测量2~31次谐波电压电流■LCD 显示8位段式LCD 显示、背光显示■按键编程4按键可编程通信、变比等参数■脉冲输出有功脉冲输出■无功脉冲输出□注1时钟脉冲输出□注1LED 报警失压、过压报警■复费率及附带功能有源开关量输入□注2开关量输出□注2支持4个时区、4个时段表、14个日时段、4个费率□最大需量及发生时间□上48月、上90日历史冻结数据□日期、时间□通讯红外通讯■第一路通讯：RS485接口，同时支持Modbus、DL/T645□第二路通讯：RS485接口，同时支持Modbus、DL/T645□注2测温支持3外置NTC测温□注3注：1：默认无功脉冲、时钟脉冲、开关量输出三选一；2：有源开关量和第二路通讯二选一；3：选配测温功能时1所述选配功能均不可选。
PZ72L-E4安装使用说明书
仪表量程 电能清零 密码 保存
注： 1、电能清零操作需在闪动的“ ”下，按动左或右键，使其变为“ 电能清零操作不需另行保存即可生效，且不能恢复，请谨慎操作； 2、百分量是指相对于额定量程计算。
4.3 编程流程 4.3.1 正常显示界面（按动左键或右键，显示界面将按以下顺序进行切换， ）
相电压
右键 左键 右键 左键
DO1 控制 （1：闭合继电器；0：分开继电器） DO2 控制 数字闪烁表示可修改，按左键选择需修改项，按右键进行修改，回车确认修改；如果需要同时 控制两路继电器，应先全部修改后，再按回车键确认。
远程读取与控制见通讯应用。 开关量输出为常开继电器；开关量输入为光耦检测，简要原理如下：
4.4.5 液晶背光控制 进入 Prog 菜单，左右键选择 LCd 页面，按回车键进入修改状态；左右键进行液晶背光时间修改 000～250s。 000：表示液晶背光常亮； 250：表示液晶背光在按键 250 秒无操作后，转入微亮状态，以延长背光使用寿命。 4.4.6 编程密码设置 进入 Prog 菜单，左键选择 PASS 页面，按回车键进入修改状态；左右键进行密码修改，密码范 围 0000～9999，回车确认修改。修改后，编程保护密码及开关量输出控制保护密码均为新密码。 默认密码：0000；万能密码：0008 4.4.7 电能的清零 进入 Prog 菜单，左键选择 CLr.E 页面，按回车键进入修改状态；按动左右键，显示将在“no”和 “YES”间切换显示；当显示为“no”按动回车键时，系统将报错显示“Err” ，提示操作未成功；若在显 示为“YES”时按动回车键，系统将进行清零操作。电能清零不需另行保存即可生效，且不能恢复，请谨 慎操作。 5、通讯指南 5.1 通讯协议概述 仪表使用 MODBUS-RTU 通讯协议，MODBUS 协议详细定义了校验码、数据序列等，这些都是特定数 据交换的必要内容。MODBUS 协议在一根通讯线上使用主从应答式连接（半双工） 。当主计算机的信 号寻址到一台唯一的终端设备（从机）后，终端设备发出应答信号传输给主机。 MODBUS 协议只允许在主机（PC，PLC 等）和终端设备之间通讯，而不允许独立的终端设备之间的 数据交换，这样各终端设备不会在它们初始化时占据通讯线路，而仅限于响应到达本机的查询信号。 5.1.1 传输方式 信息传输为异步方式，并以字节为单位，在主机和从机之间传递的通讯信息是 10 位字格式，包含 1 个起始位、8 个数据位（最小的有效位先发送） 、无奇偶校验位、1 个停止位。
安科瑞 AMC系列可编程智能电测仪表安装使用说明书
351AMC系列可编程智能电测仪表安装使用说明书V2.2安科瑞电气股份有限公司申明版权所有，未经本公司之书面许可，此手册中任何段落、章节内容均不得摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的新规格。
目录1.概述 (1)2.产品型号规格 (1)3技术参数 (2)4安装接线说明 (3)4.1外形及安装开孔尺寸(单位：mm) (3)4.2仪表及开孔示意图 (3)4.3安装方法 (3)4.4端子及接线方法 (4)4.5注意事项 (6)5操作说明 (7)5.1按键功能说明 (7)5.2编程菜单 (8)5.3功能设置与使用 (9)5.4查看开关量显示以及报警状态 (19)6通讯 (20)6.1概述 (20)6.2协议 (20)6.3错误校验码(CRC)的生成方法 (21)6.4通讯参量地址表（Word） (22)6.5通讯应用 (23)7常见故障分析 (24)1.概述AMC系列可编程智能电测仪表采用交流采样技术，可直接或间接测量单相电网或三相电网中某一相的电压和电流。
既可用于本地显示，又能与工控设备连接，组成测控系统。
仪表可具有RS-485通讯接口，采用Modbus-RTU协议；可带模拟量输出、继电器报警输出、开关量输入/输出。
根据不同要求，通过仪表面板按键，对变比、报警、通讯等参数进行设置和控制。
2.产品型号规格表1仪表型号基本功能外形可选功能AMC48-AIAMC48-AV电流、电压测量；LED数码管显示48方形1、一路RS485通讯（/C）2、一路变送输出(/M）AMC48-AI3AMC48-AV3无AMC48L-AIAMC48L-AV电流、电压测量；LCD液晶显示1、一路RS485通讯（/C）2、一路变送输出(/M）AMC48L-AI3AMC48L-AV3无AMC72-AIAMC72-AV AMC72-AI3 AMC72-AV3电流、电压测量；LED数码管显示72方形1、一路RS485通讯（/C）2、一路变送输出(/M）3、一路报警（/J）4、变送输出+RS485通讯（/MC）5、RS485通讯+开关量2DI2DO（/KC）6、一路报警+一路变送输出+RS485通讯（/JMC）AMC72-DI AMC72-DV 直流电流、电压测量；LED数码管显示AMC72L-AIAMC72L-AV AMC72L-AI3 AMC72L-AV3电流、电压测量；LCD液晶显示AMC72L-DI AMC72L-DV 直流电流、电压测量；LCD液晶显示AMC96-AIAMC96-AV AMC96-AI3 AMC96-AV3电流、电压测量；LED数码管显示96方形1、一路RS485通讯（/C）2、变送输出(/M或/3M）3、一路报警（/J）4、变送输出+RS485通讯（/MC或/M3C）5、RS485通讯+开关量4DI2DO（/KC）6、一路报警+一路变送输出+RS485通讯（/JMC）AMC96L-AIAMC96L-AV AMC96L-AI3 AMC96L-AV3电流、电压测量；LCD液晶显示注：1.AI/AV表示单相电流/电压，AI3/AV3表示三相电流/电压；2./J默认为一路继电器输出（与第二路开关量输出复用），如有特殊需求请咨询本公司。

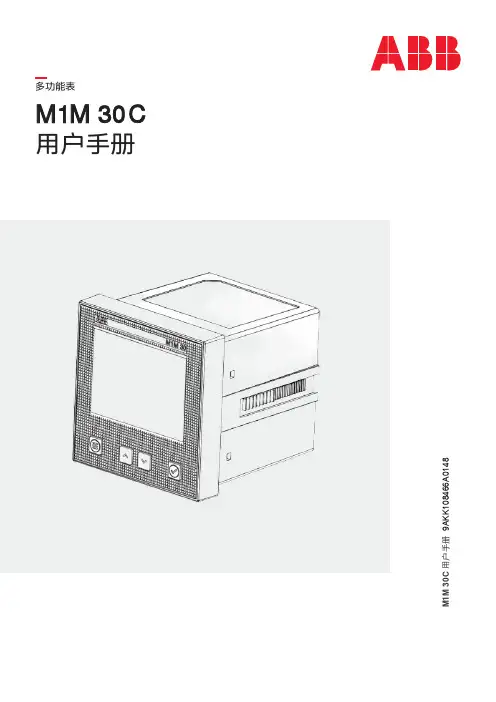

安科瑞M1M 30C多功能表用户手册说明书
多功能表M1M 30C用户手册万兴P D FM 1M 30C 用户手册9A K K 108466A 0148FDP兴万M1M30C多功能表用户手册删除水印万兴PDF3目录1.一般信息 (5)1.1.手册的使用和保存 (5)1.2.版权 (5)1.3.免责声明 (5)1.4.一般安全警告 (5)1.5.网络安全免责声明 (6)2.包装内容 (7)3.技术特性 (8)3.1.设备说明 (8)3.2.主要功能 (8)3.3.型号 (8)3.4.外形尺寸 (9)3.5.技术数据 (10)4.安装 (12)4.1.装配 (12)4.2.拆卸 (13)4.3.接线图 (14)5.设备访问 (17)5.1.显示屏 (17)5.2.按钮 (19)5.3.数据输入 (20)6.首次调试 (23)6.1.首次使用所需密码（ＰＷＤ） (23)6.2.实时时钟（ＲＴＣ） (24)6.3．布线（ＷＩＲＩ） (24)6.4.电流互感器变比（C T ） (25)6.5.电压互感器变比（ＶＴ） (26)7.配置（CONF） (27)7.1.通用 （UNIT） (28)7.2.安装（INST） (31)7.3.历史（HIST） (34)7.4.输入/输出（I/O） (36)7.5.报警（ALM） (38)7.6.通信（COMM） (44)4册手户用表能功多 C 30 M 1M8.数据读取（READ） ...............................................................................................46 8.1.实时（REAL） ........................................................................................................46 8.2.电能（ENRG） .......................................................................................................48 8.3.电能质量（PWQT） .. (49)8.4.最大需量（DEMD ） ...............................................................................................50 8.5.平均值（AVG）.. (51)8.6.最大值（MAX）......................................................................................................52 8.7.最小值（MIN）. (53)8.8.I/O ...........................................................................................................................54 8.9.通知（NOTF）.........................................................................................................55 8.10.历史记录（LOG）................................................................................................59 8.11.计时器（TIME） ...................................................................................................60删除水印万兴PDF9.废弃处理 (61)5 M1M 30C多功能表用户手册1.一般信息1.1.手册的使用和保存在使用本设备之前，请仔细阅读本手册并遵守所述指示。
安瑞科
2 产品型号规格
仪表型号
基本功能
外形
可选功能
LED 数码显示 PZ72-P3/* PZ72-P4/*
LED 数码显示
006
PZ 系列可编程智能电测表
——三相功率、三相电能部分 （P3/P4、E3/E4）
安装使用说明书 V1.1
上海安科瑞电气股份有限公司 Shanghai Acrel Co.,Ltd
申明
版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被 摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
PZ80L-E3/* 测量三相电压、三相电流、频率；
PZ80L-E4/*
LED 数码显示
1、 开关量 2DI2DO+RS485 通讯（/KC）
PZ96-P3/*
2、 开关量 4DI+RS485 通讯（/KC）
PZ96-P4/* 测量有功功率、无功功率、功率因数；
3、 2 路变送输出+RS485 通讯（/MC）
1、2 路变送输出+1 路脉冲+RS485 通讯（/MC） 2、2DI2DO+1 路脉冲+RS485 通讯（/KC）
LED 数码显示
PZ80-P3/* PZ80-P4/* 测量有功功率、无功功率、功率因数； LCD 液晶显示 测量三相电压、三相电流； PZ80L-P3/*
1、1 路变送输出+RS485 通讯（/MC） 2、开关量 2DI2DO+RS485 通讯（/KC） 3、开关量 4DI+RS485 通讯（/KC）
安科瑞ADL200单相电子式电能表使用说明书-柏为为
1 概述
ADL200 单相电子式电能表主要用于计量低压网络的单相有功电能，同时可测量电压、电流、功率等电量， 并可选配 RS485 通讯功能，方便用户进行用电监测、集抄和管理。可灵活安装于配电箱内，实现对不同区域和不 同 负 荷 的 分 项 电 能 计 量 ， 统 计 和 分 析 。 产 品 符 合 国 家 标 准 GB/T17215.321-2008 和 企 业 标 准 Q31/0114000129C035-2017《导轨式安装电能表企业标准》的要求。
2、对于 ADL200 不带有复费率功能的仪表，不显示日期、时间及各类的分时电能（即尖、峰、平、谷四种 费率时段的电能）。
显示界面举例
当前有功总电量 1.96kWh
当前无功总电量 1.58kWh
当前电压 220.0V
当前电流 5.00A
当前总有功功率 550W
当前总无功功率 953VAr
当前总视在功率 1.100kVA
4
R
4
R
4
R
4
R
4
R
4
R
4
R
4
R
4
R
4
R
4
R
保留
保留
Bit0:费率类型： 0-非复费率，1-复
费率； R/W Bit1:接线方向：
0-上进下出，1-下 进上出
Bit3：视在功率 0-PQS 1-RMS
2
2 2 2 保留
R
0000 对应无校验
0002 对应偶校验
MeterID[0][1]
R/W MeterID[2][3]
脉冲宽度 脉冲常数 接口 介质
AC 220V 50Hz <10VA 10A 80A 4‰Ib <4VA GB/T17215.321-2008 1级 000000.00~99999999kWh
安科瑞电气 ACR系列 网络多功能电力仪表 说明书
ACR Series Network Multi-functional Power Meters
总部: 上海安科瑞电气有限公司 Headquarter: Shanghai Acrel Co., Ltd. 地址：上海市嘉定区棕坊桥洪德路99号 Add：No. 99 Hongde Road, Zong Fang Qiao, Jiading District, Shanghai Tel：(86) 21-59104850 59104851 Fax：(86) 21-59104852 服务热线Service Hot Line: 800-820-6632 Http：// E-mail: ACREL001@ PC：201801 生产基地：江苏安科瑞电器制造有限公司 Production Base: Jiangsu Acrel Appliance Manufacture Co., Ltd. 地址：江阴市南闸镇东盟工业园区东盟路5号 Add：5 Domeng Road Dongmeng Industrial Park Nanzha town Jiangyin Tel：(86) 0510-86179966 86179967 86179968 Fax：(86) 0510-86179975 PC：214405 E-mail: JY-ACREL001@
ACR
Hale Waihona Puke ACR300E ACR310E ACR320E ACR320EL
ACR320EFL
ACR400E ACR410E ACR420E
基本功能 外形 可选功能 Outline Basic function Optional function 四象限电能计量；LED显示、RS485通讯 Four quadrant electric energy measurement；LED Display、 RS485Communication 1、一路变送输出+有功脉冲 三相电流测量、有功电能计量；LED显示、RS485通讯 Three-phase current measurement、active electric energy +无功脉冲； measurement；LED Display、RS485Communication 2、两路开关量输入 三相所有电力参数测量、四象限电能计量;LED显示、RS485通讯 80 +两路开关量输出; Three-phase all power parameters measurement、four quadrant 方形 electric energy measurement；LED Display、RS485Communication 1、1 channel transmitting output + active pulse + 三相所有电力参数测量、四象限电能计量;LCD显示、RS485通讯 80 Three-phase all power parameters measurement、four quadrant reactive pulse； Square electric energy measurement；LCD Display、RS485Communication 2、2 channels switching 三相所有电力参数测量、四象限电能计量和分时电能统计、最大 input +2 channels 需量记录及12月电能统计日期时间显示、LCD显示、RS485通讯 switching output Three-phase all power parameters measurement、four quadrant electric energy measurement and time sharing electric energy statistics、maximum demand record and December electric energy statistics date and time Display、LCD Display，RS485Communication 四象限电能计量；LED显示、RS485通讯 Four quadrant electric energy measurement； 1、两路变送输出+有功脉冲 LED Display、RS485Communication +无功脉冲； 三相电流测量、有功电能计量；LED显示、RS485通讯 2、四路开关量输入+有功脉冲； Three-phase current measurement active electric energy 3、两路开关量输入+两路开关 measurement；LED Display、RS485Communication 量输出(LCD显示可带四路开 三相所有电力参数测量、四象限电能计量;LED显示、RS485通讯 96 关量输入+两路开关量输出); Three-phase all power parameters measurement、four quadrant 方形 1、2 channel transmitting output electric energy measurement；LED Display、RS485Communication +active pulse+reactive pulse； 三相所有电力参数测量、四象限电能计量;LCD显示、RS485通讯 96 Three-phase all power parameters measurement、four quadrant 2、4 channels switching input + active pulse； Square electric energy measurement；LCD Display、RS485Communication 3、2 channels switching input 三相所有电力参数测量、四象限电能计量和分时电能统计、最大 +2 channels switching output 需量记录及12月电能统计日期时间显示、LCD显示、RS485通讯 Three-phase all power parameters measurement、four quadrant electric (LCD Display fitted with 4 energy measurement and time sharing electric energy statistics， channels switching input+2 channels switching output)， maximum demand record and December electric energy statistics date and time Display、LCD Display、RS485Communication 四象限电能计量；LED显示、RS485通讯 Four quadrant electric energy measurement；LED Display、 RS485Communication 三相电流测量、有功电能计量；LED显示、RS485通讯 1、四路变送输出+有功脉冲 Three-phase current measurement、active electric energy measurement；LED Display、RS485Communication +无功脉冲； 三相所有电力参数测量、四象限电能计量;LED显示、RS485通讯 42 2、四路开关量输入四路 Three-phase all power parameters measurement、four quadrant 开关量输出； 方形 electric energy measurement；LED Display、RS485Communication 1、4 channels transmitting output 三相所有电力参数测量、四象限电能计量;LCD显示、RS485通讯 42 +active pulse+reactive pulse； Three-phase all power parameters measurement、four quadrant Square 2、4 channels switching input electric energy measurement；LCD Display、RS485Communication 4 channels switching output； 三相所有电力参数测量、四象限电能计量和分时电能统计、最大 需量记录及12月电能统计日期时间显示、LCD显示、RS485通讯 Three-phase all power parameters measurement、four quadrant electric energy measurement and time sharing electric energy statistics、maximum demand record and December electric energy statistics date and time Display，LCD Display、RS485Communication 四象限电能计量；LED显示、RS485通讯 Four quadrant electric energy measurement；LED Display、 1、四路变送输出； RS485Communication 144 2、八路开关量输入两路开关量 输出+有功脉冲; 三相电流测量、有功电能计量；LED显示、RS485通讯 方形 Three-phase current measurement、active electric energy 1、4 channels transmitting output； measurement；LED Display、RS485Communication 144 2、8 channels switching input 2 channels switching 三相所有电力参数测量、四象限电能计量;LED显示、RS485通讯 Square output + active pulse Three-phase all power parameters measurement、four quadrant electric energy measurement；LED Display、RS485Communication
上海安科瑞PZ系列三相功率、电能表说明书
42 方形 LED 数码显示 PZ42-E3/* PZ42-E4/* LCD 液晶显示 PZ42L-E3/* PZ42L-E4/* 说明： 1、电能表若无附加功能，则配有两路电能脉冲输出，在选配开关量输入/输入的情况下，则无电能脉冲。 测量有功电能（EPI/EPE）、 测量有功电能（EPI/EPE） 无功电能 (EQL/EQC)； 测量有功功率、无功功率、功率因数； 测量三相电压、三相电流、频率； 1、开关量 8DI2DO + RS485通讯 (/KC) 2、 、开关量 8DI + 2路脉冲 + RS485通讯 3、2 路变送输出 + 2 路脉冲 + RS485通讯 (/MC)
பைடு நூலகம்
基本功能
外形
可选功能 1、开关量 2DI2DO + RS485通讯 (/KC) 2、开关量 4DI + RS48 RS485 通讯 (/KC)
测量有功功率、无功功率、功率因数； 测量三相电压、三相电流；
3、2 路变送输出 + RS48 3、 RS485 通讯 (/MC) 1、开关量 4DI2DO + RS485通讯 (/KC) 2、开关量 4DI + RS48 RS485 通讯 (/KC) 3、2 路变送输出 + RS48 3、 RS485 通讯 (/MC) 96 方形 1、 开关量 4DI + 1路脉冲+RS485通讯(/KC) 2、开关量 2DI2DO + RS485通讯 (/KC) 1、 开关量 4DI + 1路脉冲 +RS485通讯(/KC) 2、开关量 4DI2DO + RS485通讯 (/KC) 3、2 路变送输出 + 2 路脉冲+RS485通讯 (/MC)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安科瑞PZ80-E4/C 参数设定
进入编程模式：
测量状态下按SET键第一级菜单显示PASS，按回车键后第三级菜单显示9999，按右键显示密码为0001，按回车键进入编程模式。
设定基本参数：
1）进入编程模式后第一级菜单显示SYS，按右键显示In，按回车键，第二级菜单显示LinE，该参数为输入网络（三相三线3P3L，三相四线3P4L）,按回车键进入，按左右键修改为3P4L，按回车键确定；2）按SET键返回第二级菜单，按右键第二级菜单显示In.U，该参数为电压范围（100、400），按回车键进入，按左右键修改为400，按回车键确定；
3）按SET键返回第二级菜单，按右键第二级菜单显示In.I，该参数为电流范围（1、5），按回车键进入，按左右键修改为5，按回车键确定；
4）按SET键返回第二级菜单，按右键第二级菜单显示In.Pt，该参数为电压比（1~9999），按回车键进入，按左右键修改为1，按回车键确定；
5）按SET键返回第二级菜单，按右键第二级菜单显示In.Ct，该参数为电流比（1~9999），按回车键进入，按左右键修改为电流互感器倍率，按回车键确定；
按SET键两次返回第一级菜单显示In，按右键显示buS，修改通讯
参数：
1）按回车键第二级菜单显示Addr，该参数为电表地址（1~247），按回车键进入，按左右键修改电表地址，按回车键确认；
2）按SET键返回第二级菜单，按右键第二级菜单显示bAUd，该参数为通讯波特率（4800、9600、19200、38400），按回车键进入，按左右键修改为9600，按回车键确定；
保存设定参数：
按SET键返回，当第一级菜单显示SA VE，第二级菜单显示YES，此时按回车键确认，保存参数设置。
