安科瑞多功能仪表..
安科瑞Acrel-3000 6.0说明书
Acrel-3000TM6.0 电力监控组态软件说明书
021-69526432
———————————————————————————————————————
安科瑞 Acrel-3000TM6.0
电力电气监控组态软件
使
用
说
明
书
上海安科瑞电气有限公司 2008 年 1 月 1 日
上海安科瑞电气有限公司
4.3 专用电力规约接口：.....................................................................................................42 4.3.1 支持电力规约： ................................................42 4.3.2 支持电力系统数据转发功能： ....................................44

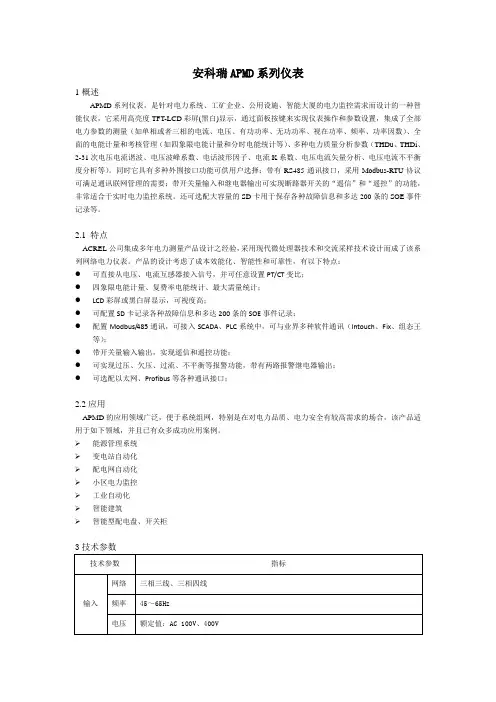

安科瑞APMD系列仪表
安科瑞APMD系列仪表1概述APMD系列仪表，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的一种智能仪表，它采用高亮度TFT-LCD彩屏(黑白)显示，通过面板按键来实现仪表操作和参数设置，集成了全部电力参数的测量（如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数）、全面的电能计量和考核管理（如四象限电能计量和分时电能统计等）、多种电力质量分析参数（THDu、THDi、2-31次电压电流谐波、电压波峰系数、电话波形因子、电流K系数、电压电流矢量分析、电压电流不平衡度分析等）。
同时它具有多种外围接口功能可供用户选择：带有RS485通讯接口，采用Modbus-RTU协议可满足通讯联网管理的需要；带开关量输入和继电器输出可实现断路器开关的“遥信”和“遥控”的功能，非常适合于实时电力监控系统。
还可选配大容量的SD卡用于保存各种故障信息和多达200条的SOE事件记录等。
2.1 特点ACREL公司集成多年电力测量产品设计之经验，采用现代微处理器技术和交流采样技术设计而成了该系列网络电力仪表。
产品的设计考虑了成本效能化、智能性和可靠性，有以下特点：●可直接从电压、电流互感器接入信号，并可任意设置PT/CT变比；●四象限电能计量、复费率电能统计、最大需量统计；●LCD彩屏或黑白屏显示，可视度高；●可配置SD卡记录各种故障信息和多达200条的SOE事件记录；●配置Modbus/485通讯，可接入SCADA、PLC系统中，可与业界多种软件通讯（Intouch、Fix、组态王等）；●带开关量输入输出，实现遥信和遥控功能；●可实现过压、欠压、过流、不平衡等报警功能，带有两路报警继电器输出；●可选配以太网、Profibus等各种通讯接口；2.2应用APMD的应用领域广泛，便于系统组网，特别是在对电力品质、电力安全有较高需求的场合，该产品适用于如下领域，并且已有众多成功应用案例。
能源管理系统变电站自动化配电网自动化小区电力监控工业自动化智能建筑智能型配电盘、开关柜3技术参数4产品规格 4.1APMD5系列4.2 APMD7系列面框(mm)：120×120 开孔(mm)：114×1145接线端子● APMD5主体仪表● APMD7 主体仪表选配模块。
安科瑞PZ系列电力监控仪表安装使用说明书
安科瑞PZ系列电力监控仪表安装使用说明书提要：本文简要介绍了安科瑞PZ系列电力监控仪表的基本功能和特点，然后结合实际操作，详细阐述了该产品的安装、调试和使用方法，最后给出了注意事项和常见故障的解决方法。
一、产品概述安科瑞PZ系列电力监控仪表是一种用于电力系统监测和分析的专业仪器，可以实时监测电力系统的电压、电流、功率因数等参数，还可以实现对电力质量的监测和分析。
该产品具有价格实惠、功能齐全、安装方便等特点，广泛应用于各种电力系统的监测与管理。
二、安装步骤1、选择安装位置安装位置应该选择在电源系统的主干线上，即进入变压器前的主线或其他较大电流的支路上。
安装位置还应满足以下条件：（1）位置空旷，通风良好；（2）安装处应避免受振动、冲击、湿度等环境因素的影响；（3）应保证与相邻设备之间有足够的安全距离。
2、安装电源线将电源线插入仪表接口，注意极性，然后将仪表的另一端连接到电源插座上。
3、安装电流互感器将电流互感器安装在所选取的电缆上，周围不应存在易导致误差的磁性或电感性物体。
并使用扳手拧紧安装螺丝。
4、安装电压互感器将电压互感器安装在线路上，电压互感器的一端连接到电位器上，另一端与测试仪上的U1、U2端相连。
三、调试方法1、电流校准在单相接线模式下，将电流互感器安装在所需测量的长度处，调节仪器上的校准电位器，使仪器上显示的电流值达到实际电流值。
2、电压校准电压测量值可通过电源接线来自动修正，也可手动校准。
电压校准时，将测试仪连接到220V的市电上，调整仪器上的电压校准旋钮，使仪器显示的电压值与实际值相等。
3、功率测量校准调整功率校准旋钮，使测量的功率值与实际值相等。
四、使用方法1、启动与关闭打开仪表开关，仪表亮灯。
关闭时，先按“关闭”键使仪表灯熄灭，然后切断电源。
2、参数测量参数测量前，必须先进行电源及校准检查。
在测量时，确保仪表正常工作且上下限报警设置合理；通常建议定时检查仪器，保障仪表的精度与正常工作。

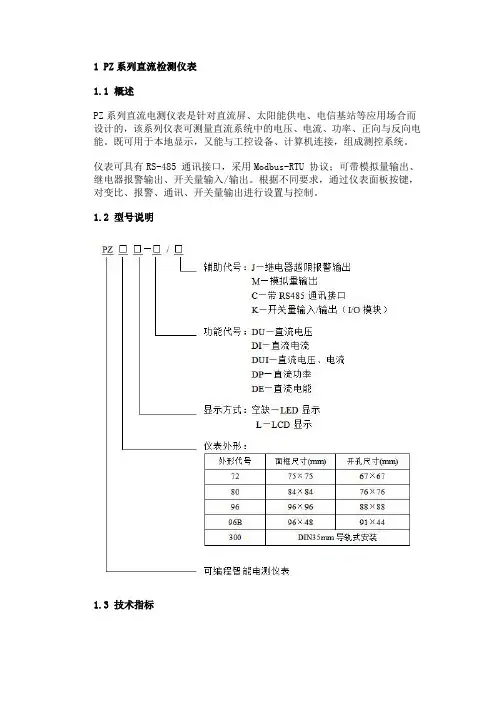

PZ安科瑞直流数显表选型说明书
1 PZ系列直流检测仪表
1.1 概述
PZ系列直流电测仪表是针对直流屏、太阳能供电、电信基站等应用场合而设计的，该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。
既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。
仪表可具有RS-485 通讯接口，采用Modbus-RTU 协议；可带模拟量输出、继电器报警输出、开关量输入/输出。
根据不同要求，通过仪表面板按键，对变比、报警、通讯、开关量输出进行设置与控制。
1.2 型号说明
1.3 技术指标
1.4 产品规格
● 功能一览表
注：1、“■”为标配功能，“□”为选配功能；
2、J(继电器越限报警输出)与第二路开关量输出复用。
1.5外形及尺寸(单位：mm)
● 72/80/96型外形及尺寸
● 96B外形及尺寸
● 300外形及尺寸
1.6 接线端子
1.6.1 72/80/96/96B接线端子
● 电流表
● 电压表
● 多功能表
1.6.2 300型产品
● 电流表
● 电压表
● 多功能表
技术支持：安科瑞电气股份有限公司，郤（que）佳佳。
安科瑞单相多用户电能表说明书
8 7.2 功能说明
按键 按键 按键 按键
SET ◀ ▶
←┘
设置界面进入按键 显示界面切换按键 显示界面切换按键 设置界面切换及保存
7.2.1 ADF100（计量型多用户电能表）
能同时计量 6 路有功电能，每路均能精确计量正负两个方向的电能，且以同
一方向累计；
具有实时功率显示功能，可实时显示用户的用电负荷；
088
ADF100 单相多用户电能表
一、概述
ADF100 单相多用户电能表是可同时计量 6 个单相用户的集中式智能电表。 可广泛用于工矿企业、城乡居民小区、学生公寓、农网、旧楼改造、高层建筑的 用电计量，适合于用电收费困难的单位以及流动性较强的用户（诸如商业房等）。 该表可以方便地实现远程集抄，预付费等功能，能有效防止各种偷漏电现象及用 电纠纷，为用电管理带来方便。
2
0022H
用户 4 功率因数 PF4
2
0023H
用户 5 功率因数 PF5
2
0024H
用户 6 功率因数 PF6
2
0025H
表号
2
0026H
波特率
2
0027H
密码
2
0028H
秒分
2
0029H
时星期
2
002AH 日月
2
002BH 年 保留
2
002CH 户号 1
2
002DH 户号 2
2
002EH 户号 3
001AH 用户 2 无功功率 Q2
2
001BH 用户 3 无功功率 Q3
2
001CH 用户 4 无功功率 Q4
2
001DH 用户 5 无功功率 Q5
安科瑞 AMC系列可编程智能电测仪表安装使用说明书
351AMC系列可编程智能电测仪表安装使用说明书V2.2安科瑞电气股份有限公司申明版权所有，未经本公司之书面许可，此手册中任何段落、章节内容均不得摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的新规格。
目录1.概述 (1)2.产品型号规格 (1)3技术参数 (2)4安装接线说明 (3)4.1外形及安装开孔尺寸(单位：mm) (3)4.2仪表及开孔示意图 (3)4.3安装方法 (3)4.4端子及接线方法 (4)4.5注意事项 (6)5操作说明 (7)5.1按键功能说明 (7)5.2编程菜单 (8)5.3功能设置与使用 (9)5.4查看开关量显示以及报警状态 (19)6通讯 (20)6.1概述 (20)6.2协议 (20)6.3错误校验码(CRC)的生成方法 (21)6.4通讯参量地址表（Word） (22)6.5通讯应用 (23)7常见故障分析 (24)1.概述AMC系列可编程智能电测仪表采用交流采样技术，可直接或间接测量单相电网或三相电网中某一相的电压和电流。
既可用于本地显示，又能与工控设备连接，组成测控系统。
仪表可具有RS-485通讯接口，采用Modbus-RTU协议；可带模拟量输出、继电器报警输出、开关量输入/输出。
根据不同要求，通过仪表面板按键，对变比、报警、通讯等参数进行设置和控制。
2.产品型号规格表1仪表型号基本功能外形可选功能AMC48-AIAMC48-AV电流、电压测量；LED数码管显示48方形1、一路RS485通讯（/C）2、一路变送输出(/M）AMC48-AI3AMC48-AV3无AMC48L-AIAMC48L-AV电流、电压测量；LCD液晶显示1、一路RS485通讯（/C）2、一路变送输出(/M）AMC48L-AI3AMC48L-AV3无AMC72-AIAMC72-AV AMC72-AI3 AMC72-AV3电流、电压测量；LED数码管显示72方形1、一路RS485通讯（/C）2、一路变送输出(/M）3、一路报警（/J）4、变送输出+RS485通讯（/MC）5、RS485通讯+开关量2DI2DO（/KC）6、一路报警+一路变送输出+RS485通讯（/JMC）AMC72-DI AMC72-DV 直流电流、电压测量；LED数码管显示AMC72L-AIAMC72L-AV AMC72L-AI3 AMC72L-AV3电流、电压测量；LCD液晶显示AMC72L-DI AMC72L-DV 直流电流、电压测量；LCD液晶显示AMC96-AIAMC96-AV AMC96-AI3 AMC96-AV3电流、电压测量；LED数码管显示96方形1、一路RS485通讯（/C）2、变送输出(/M或/3M）3、一路报警（/J）4、变送输出+RS485通讯（/MC或/M3C）5、RS485通讯+开关量4DI2DO（/KC）6、一路报警+一路变送输出+RS485通讯（/JMC）AMC96L-AIAMC96L-AV AMC96L-AI3 AMC96L-AV3电流、电压测量；LCD液晶显示注：1.AI/AV表示单相电流/电压，AI3/AV3表示三相电流/电压；2./J默认为一路继电器输出（与第二路开关量输出复用），如有特殊需求请咨询本公司。
安科利多功能仪表说明书 E-S4资料
版本号V4.01多功能电力仪表产品说明书一、概述本产品是针对电力系统、工矿企来、公用设施、智能大厦的电力监控需求而设计的。
它可以高精度的测量所有的常用电力参数；采用可视度的LED来显示仪表测量参数和电网系统运行信息，仪表面板带有编程按键。
用户可以现场方便地实现显示切换、参数设置、使用灵活方便。
可以直接代替常规电力变送器等辅助单元，作为一种先进的智能化数字化电网前端采集元件，广泛应用于各种控制系统、变电自动化系统、配电自动化系统中，具有安装方便、接线简单、维护方便、工程量小等特点，能够完成业界不同PLC、工业控制计算机通讯软件组网。
功能配置表1)辅助电源:本产品具备通用的（AC/DC）电源输入接口，若不作特殊声明，提供的是AC/DC80-265V电源接口的标准产品，请保证所提供的电源适用于该系列的产品，以防止损坏产品。
（DC供电时“L”为正，“N”为负）注：采用交流供电时，建仪在火线一侧安装1A保险丝。
电力品质较差时，建议在电源回路安装浪涌抑制防止雷击，以及快速脉冲群抑制器.2）输入信号：它采用了每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式。
适用于不同的负载形式。
说明:A、电压输入：输入电压应不高于产品的额定输入电压（100V或400V）,否则应考虑使用PT，在电压输入端须安装1A保险丝。
B、电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。
如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。
C、要确保输入电压、电流相对应，顺序一致，进线和出线方向一致；否则会出现数值和符号错误！（功率和电能）D、仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。
仪表接线、仪表编程中设置的输入网络NET应该同所测量负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。
安科瑞ADW300无线计量仪表
ADW300无线计量仪表安装使用说明书V1.0安科瑞电气股份有限公司杨澜1概述ADW300无线计量仪表主要用于计量低压网络的三相有功电能，具有RS485通讯和470MHz无线通讯功能，方便用户进行用电监测、集抄和管理。
可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。
2产品型号规格及功能特点2．1ADW300无线计量仪表命名规则2．2ADW300无线计量仪表功能特点表2ADW300主要功能功能功能说明显示方式LCD（字段式）电能计量有功电能计量（正、反向），四象限无功电能电量测量电压、电流、功率因数、频率、有功功率、无功功率、视在功率谐波功能总谐波含量、分次谐波含量（2～31次）脉冲输出有功脉冲输出三相不平衡度电压、电流不平衡度测温功能A、B、C、N四路测温（选配T）DI/DO4DI,2DO（选配K）剩余电流1路剩余电流测量（选配L）LED指示脉冲灯指示外置CT外置开口式CT（选配W）通讯红外通讯RS485接口（选配C）470MHz无线传输（选配LR）GPRS无线通讯（选配2G）NB-IOT无线通讯（选配NB）3技术参数3.1电气特性表3ADW300电气特性3.2环境条件表4AEW100环境条件4外形尺寸及安装说明（单位：mm）4.1外形尺寸(单位：mm)图1ADW300尺寸图图2ADW300效果图4.2电源端子、RS485通讯端子、脉冲输出端子辅助电源通讯接口脉冲端口4.3开关量输入/输出端子开关量输入是均采用开关信号输入方式，仪表内部配备+12V的工作电源，无须外部供电。
当外部接通或断开时，经过仪表开关输入模块采集其接通或断开信息并通过仪表本地显示。
开关量输入不仅能够采集和显示本地的开关信息，同时可以通过仪表的RS485实现远程传输功能，即“遥信”功能。
开关量输出为继电器输出，可实现“遥控”和报警输出。
开关量输出开关量输入4.4测温、漏电流端子温度输入漏电输入4.5接线说明ADW300和ADW300W均可采用三相四线经电流互感器接入、三相三线经电流互感器接入、三相四线经电压电流互感器接入和三相三线经电流电压互感器接入四种接线方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多功能仪表
三相多功能电能仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。
它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。
由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。
它非常适合于实时电力监控系统。
该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。
作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。
三相多功能电能表国外知名品牌有美国电气控制QP系列、法国施耐德PM系列，国内知名品牌有上海安科瑞ACR系列、江苏斯菲尔PD系列、珠海派诺PMAC等。
下面以上海安科瑞ACR120E产品为例，介绍三相多功能电能表的功能及技术参数。
ACR120E三相多功能电能表
LED显示、三相有功电能、三相无功电能、四象限电能计量；RS485通讯接口、Modbus协议。
适用环境
●工作温度：-10℃~+45℃
●储存温度：-25℃~+70℃
●相对湿度：≤95%不结露
●海拔高度：≤2500m
电磁兼容
●静电抗干扰实验Ⅲ级(IEC61000-4-2)
●辐射抗干扰试验Ⅲ级(IEC61000-4-3)
●电快速瞬变脉冲群干扰试验Ⅳ级(IEC61000-4-4)
●浪涌抗干扰试验Ⅳ级(IEC61000-4-5)
●射频传导干扰试验Ⅲ级(IEC61000-4-6)
●电磁场抗干扰试验Ⅲ级(IEC61000-4-8)
功能
●可直接从电流、电压互感器接入信号；
●可任意设定PT/CT变比；
●仪表显示可滚动设置；
●I/O开关量，继电器报警输出，4~20mA模拟量等功能模块化设计；
●多块仪表可设置不同地址；
●可通讯接入SCADA、PLC系统中；可与业界多种软件通讯（Intouch, Fix,
Citec，组态网等）；
●LED或蓝屏背光LCD显示，可视度高；
●方便安装，接线简单，工程量小；
●仪表采用专用失电保护电路，在失电情况下，数据保存不丢失，恢复电源
后，仪表继续运行；
●四象限电能计量，分时计费，最大需量纪录及12个月电能统计。
应用领域
●能源管理系统
●变电站自动化
●配电网自动化
●小区电力监控
●工业自动化
●智能建筑
●智能型配电盘、开关柜
技术参数
◆网络
三相三线、三相四线
◆精度等级
电流、电压：0.2级，
功率、有功电能：0.5级，
频率：0.05Hz，
无功电能：1级
◆输入电流
额定值：AC1A、5A
过负荷： 1.2倍持续，瞬时10倍/10秒
功耗：＜0.2VA
阻抗：＜0.1Ω
◆输入电压
额定值：AC100V、400V
过负荷： 1.2倍持续，瞬时2倍/1秒
功耗：＜0.2VA
阻抗：＞200kΩ
◆工作电源
工作范围AC85-270V
频率50±5Hz，60±5Hz
功耗＜1W
◆工频耐压
2kV/1min交流有效值
◆开关量输入
2、4或8路路干接点输入，内置+5V电源
◆开关量输出
输出方式：2或4路继电器常开触点输出
触点容量：AC 250V/3A、DC 30V/3A
◆脉冲输出
输出方式:集电极开路的光耦脉冲，2路输出
脉冲常数: 10000、40000、160000 imp/kWh
◆通讯
RS485接口
MODBUS-RTU协议
波特率38400、19200、9600、4800可设定
外形及安装尺寸(mm)
ACR100E的面框尺寸为80mm*80mm,开孔尺寸为76mm*76mm, 安装深度为91mm。
安装方式为嵌入式，固定方式为挤压式。
LED显示。
专利及著作权
ACR120E专利：网络电力仪表（二）--外观专利号200430035461.X ACR120E著作权登记号：沪DGY-2007-1338《安科瑞ACRXXE综合测控软件V1.0》
范例
型号：ACR120E
辅助电源：AC/DC220V
输入信号：380V 600A/5A 2DI/2DO
电网：三相四线
通讯：RS485/Modbus-RTU
3、产品选型
ACR1XX系列产品规格
ACR2XX系列产品规格
ACR3XX系列产品规格
注：“■”为标配功能，“□”为选配功能。
