角膜厚度测量技术操作规范
膜厚测试仪操作规范
膜厚测试仪操作规范膜厚测试仪是一种用于测量材料表面膜层或薄膜的厚度的仪器设备，广泛应用于电子、化工、包装等行业。
为确保测试结果的准确性和可靠性，使用膜厚测试仪时需要遵守一定的操作规范。
以下是膜厚测试仪操作规范的详细内容：1.设备准备1.1确保膜厚测试仪处于良好的工作状态，检查仪器主体及相关附件是否完好，如有损坏或异常应及时维修或更换。
1.2准备好所需的测试样品及校准标准，将其放置在干净、无尘的工作台上。
1.3打开膜厚测试仪的电源开关，待仪器自检完成后方可进行操作。
2.校准操作2.1使用之前需要对膜厚测试仪进行校准，保证测试结果的准确性。
2.2选择适当的校准标准样品，根据仪器说明书进行校准操作，调整仪器的相关参数至合适的数值。
2.3校准完成后，进行零位调整，确保仪器零位偏差在规定范围内。
3.测试操作3.1将待测样品放置在仪器的测量台上，确保样品与测量台稳定接触。
3.2调整仪器的测试范围和测试速度，根据待测样品的特性选择合适的测试参数。
3.3启动仪器进行测试，记录测试结果。
4.数据处理4.1测试完成后，将仪器显示屏上的数据记录下来，确保测试数据的准确性。
4.2对测试数据进行合理的处理和分析，如平均数、标准差等统计指标的计算。
4.3将测试结果与规定的膜厚要求进行对比，判断样品是否合格。
5.仪器维护5.1使用完毕后及时清理膜厚测试仪的测量台和相关部件，保持仪器的清洁，并避免灰尘或杂质对测试结果的影响。
5.2定期进行仪器的维护和保养，包括清洁、校准、零点调整等工作，确保仪器的长期稳定运行。
5.3对出现故障或异常的膜厚测试仪进行及时维修或更换，以免影响测试结果的准确性和可靠性。
6.安全注意事项6.1在操作膜厚测试仪时，应注意自身的安全，避免发生意外事故。
6.2使用时应佩戴适当的防护设备，如手套、护目镜等。
6.3严禁使用过期或损坏的测试标准样品进行测试，以免影响测试结果的准确性。
6.4禁止在湿度较高的环境中使用膜厚测试仪，以防止损坏设备或影响测试结果。
膜厚仪操作规范
指导文件膜厚仪操作规范REV 版本A
PAGE页码 2 of 2 (6).校准：通过、、键切换到菜单的CAL位置→按OK键屏幕上显示Base→在Fe片或AI片上测量
量几次→按OK键屏幕上显示STDI→将标准片放在底材上测量几次，按或键将测量值调
整为标准片的标准值→按OK键校准完成，仪器返回RES测量状态.
(7).设定/删除上下限和偏差补偿值：通过、键切换到菜单TOL位置→按OK键，屏幕上显示
MIN，按、输入最小值→按OK键，屏幕上显示MAX，按|、}键输入最大值→按OK键，屏幕上显示OFFS，按、键输入偏差补偿值→按OK键，完成设定，仪器返回RES测量状态.
a.如果要跳过某一项，比如不需要OFFS，直接按OK键跳过.
b.将最小值设为0即可删除上、下限.
c.设定下下限后，如果测量数据小于最小值，仪器将响两声且屏幕上显示MIN及q符号；
如果测量数据大于最大值，仪器也将响两声且屏幕上显示MAX及p符号.
五、注意事项.
1、因仪器小巧，请防止跌落.
2、不要用手触摸显示屏，以保持清洁要防止其受到撞击.
3、请保持被测工件的干燥，防止弄脏损坏探头，影响测量的精度和稳定性.
4、若发生故障请及时与仪校单位或厂商联系处理.
显示灯
LCD
ESC
OK。
膜厚仪作业指导书
膜厚仪作业指导书引言概述：膜厚仪是一种常用于测量薄膜厚度的仪器，广泛应用于材料科学、化学工程、电子工程等领域。
本文将详细介绍膜厚仪的操作方法和注意事项，以帮助用户正确使用膜厚仪进行测量。
一、准备工作1.1 仪器准备在使用膜厚仪之前，首先需要确保仪器处于正常工作状态。
检查仪器的电源线是否连接稳固，仪器表面是否有损坏。
同时，还需要确认仪器内部的测量探头是否清洁，以保证测量结果的准确性。
1.2 校准膜厚仪的准确性需要通过校准来保证。
在进行测量之前，应先进行校准操作。
校准过程中，需要使用标准样品进行比对，根据标准样品的厚度值来调整仪器的测量参数，确保测量结果的准确性和可靠性。
1.3 样品准备在进行测量之前，需要准备好待测样品。
样品应具备一定的平整度，表面应清洁无杂质，以免影响测量结果。
对于柔性样品，需要将其固定在测量台上，确保测量过程中的稳定性。
二、操作方法2.1 打开仪器将膜厚仪接通电源，并按照仪器说明书的要求打开仪器。
在仪器开机后，需要等待一段时间，使其进入工作状态。
2.2 设置测量参数根据待测样品的特性，设置合适的测量参数。
一般来说，需要设置测量模式（如单点测量、扫描测量）、测量范围、测量速度等参数。
这些参数的选择应根据实际需求和样品特性来确定。
2.3 进行测量将待测样品放置在测量台上，并调整仪器的焦距，使其与样品表面保持一定的距离。
按下测量按钮，仪器将开始进行测量。
在测量过程中，需要保持样品的稳定，并确保测量探头与样品表面的接触良好。
三、注意事项3.1 避免干扰源在进行测量时，应尽量避免外部干扰源的影响。
例如，避免在有强磁场或强电场的环境中进行测量，以免影响测量结果的准确性。
3.2 防止污染膜厚仪的测量探头非常敏感，容易受到污染物的影响。
在使用过程中，应注意避免手指直接接触探头，以免留下指纹或其他污染物。
3.3 定期维护为了保证膜厚仪的正常工作和准确测量，应定期对仪器进行维护。
包括清洁测量探头、检查电源线和连接线的连接状态、更新仪器软件等。
角膜的特殊检查技术操作规范

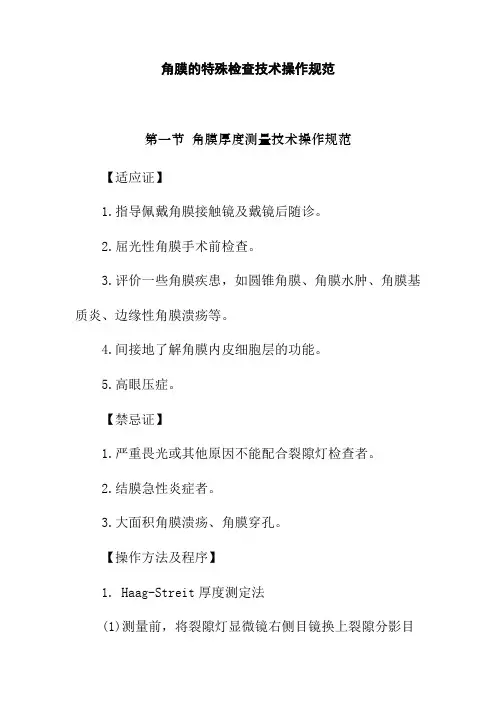

角膜的特殊检查技术操作规范第一节角膜厚度测量技术操作规范【适应证】1.指导佩戴角膜接触镜及戴镜后随诊。
2.屈光性角膜手术前检查。
3.评价一些角膜疾患，如圆锥角膜、角膜水肿、角膜基质炎、边缘性角膜溃疡等。
4.间接地了解角膜内皮细胞层的功能。
5.高眼压症。
【禁忌证】1.严重畏光或其他原因不能配合裂隙灯检查者。
2.结膜急性炎症者。
3.大面积角膜溃疡、角膜穿孔。
【操作方法及程序】1. Haag-Streit厚度测定法(1)测量前，将裂隙灯显微镜右侧目镜换上裂隙分影目镜。
调整裂隙灯，使其与显微镜呈40°-- 45°，并使裂隙光束通过厚度测定器的裂隙光阑，垂直聚焦于瞳孔中央的角膜表面。
(2)受检者注视裂隙光带。
检查者转动厚度测定器上方的刻度盘，并调整裂隙灯显微镜的高度，使分裂影像分成上下相等的两半，且位于瞳孔领内。
(3)刻度盘恢复至“0”位。
转动刻度表，使分裂影像的上方后表面(角膜内皮层)与下方前表面(角膜上皮层)相交。
(4)读取刻度盘上读数。
(5)以上测量步骤重复2-3次，取平均值。
2. A型超声角膜厚度测量法(1)受检者取平卧位或坐位。
(2)结膜囊滴表面麻醉药。
(3)消毒超声探头。
(4)嘱受检者向正前方注视。
先查右眼，后查左眼。
(5)检查者一手分开受检者眼睑，一手持超声检查探头测量各点角膜厚度。
(6)保持超声探头垂直于角膜，并维持适度压力。
(7)测量角膜厚度，同一测定点重复3次，取平均值，打印结果。
【注意事项】1. Haag-Streit厚度测定法(1)判断测量终点时受测量者主观因素的影响，准确性和重复性低于超声波测量法。
(2)由于Kappa角的影响，左右眼测量结果常不一致，通常左眼偏高，右眼偏低。
2. A型超声角膜厚度测量法(1)检查时注意保持超声探头与角膜垂直。
(2)超声探头对角膜的压力太大时会导致检测角膜厚度变薄，压力太小时则无法显示结果。
(3)角膜表面要保持一定的湿度，过干或过湿均会影响检查结果。
膜厚仪作业指导书

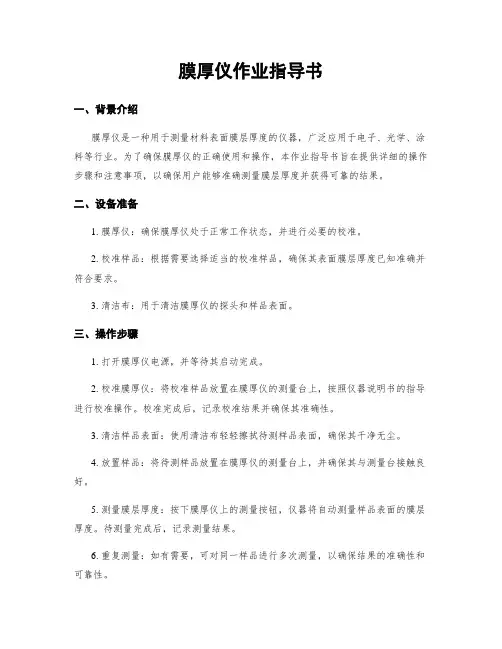

膜厚仪作业指导书一、背景介绍膜厚仪是一种用于测量材料表面膜层厚度的仪器，广泛应用于电子、光学、涂料等行业。
为了确保膜厚仪的正确使用和操作，本作业指导书旨在提供详细的操作步骤和注意事项，以确保用户能够准确测量膜层厚度并获得可靠的结果。
二、设备准备1. 膜厚仪：确保膜厚仪处于正常工作状态，并进行必要的校准。
2. 校准样品：根据需要选择适当的校准样品，确保其表面膜层厚度已知准确并符合要求。
3. 清洁布：用于清洁膜厚仪的探头和样品表面。
三、操作步骤1. 打开膜厚仪电源，并等待其启动完成。
2. 校准膜厚仪：将校准样品放置在膜厚仪的测量台上，按照仪器说明书的指导进行校准操作。
校准完成后，记录校准结果并确保其准确性。
3. 清洁样品表面：使用清洁布轻轻擦拭待测样品表面，确保其干净无尘。
4. 放置样品：将待测样品放置在膜厚仪的测量台上，并确保其与测量台接触良好。
5. 测量膜层厚度：按下膜厚仪上的测量按钮，仪器将自动测量样品表面的膜层厚度。
待测量完成后，记录测量结果。
6. 重复测量：如有需要，可对同一样品进行多次测量，以确保结果的准确性和可靠性。
7. 结束操作：完成测量后，关闭膜厚仪电源，并将设备归位。
四、注意事项1. 在操作膜厚仪之前，确保已经阅读并理解了膜厚仪的使用说明书，并按照说明书的要求进行操作。
2. 在校准膜厚仪之前，务必检查校准样品的膜层厚度是否符合要求，并确保校准过程准确无误。
3. 在清洁样品表面时，使用干净的清洁布，避免使用有损伤或杂质的布料，以免影响测量结果。
4. 在放置样品时，确保样品与测量台接触良好，避免产生误差。
5. 在测量膜层厚度时，尽量避免外界干扰，如电磁场、震动等，以确保测量结果的准确性。
6. 如有需要，可对同一样品进行多次测量，以获得更加可靠的结果。
7. 在操作完成后，及时关闭膜厚仪电源，并将设备归位，以确保设备的安全和延长其使用寿命。
五、常见问题及解决方法1. 问题：测量结果与预期不符。
膜厚仪作业指导书

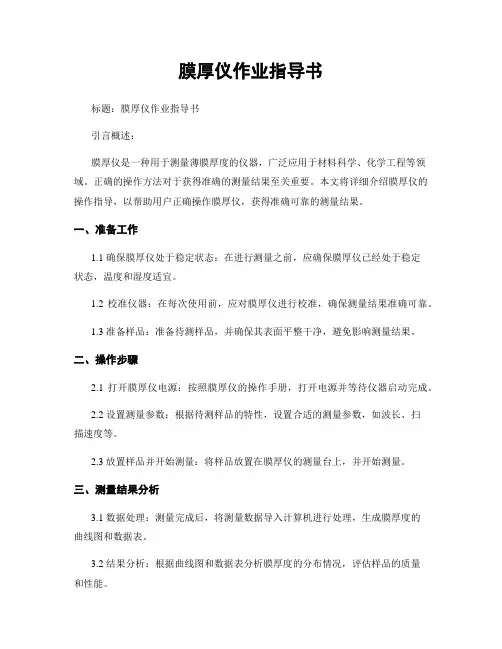

膜厚仪作业指导书标题：膜厚仪作业指导书引言概述：膜厚仪是一种用于测量薄膜厚度的仪器，广泛应用于材料科学、化学工程等领域。
正确的操作方法对于获得准确的测量结果至关重要。
本文将详细介绍膜厚仪的操作指导，以帮助用户正确操作膜厚仪，获得准确可靠的测量结果。
一、准备工作1.1 确保膜厚仪处于稳定状态：在进行测量之前，应确保膜厚仪已经处于稳定状态，温度和湿度适宜。
1.2 校准仪器：在每次使用前，应对膜厚仪进行校准，确保测量结果准确可靠。
1.3 准备样品：准备待测样品，并确保其表面平整干净，避免影响测量结果。
二、操作步骤2.1 打开膜厚仪电源：按照膜厚仪的操作手册，打开电源并等待仪器启动完成。
2.2 设置测量参数：根据待测样品的特性，设置合适的测量参数，如波长、扫描速度等。
2.3 放置样品并开始测量：将样品放置在膜厚仪的测量台上，并开始测量。
三、测量结果分析3.1 数据处理：测量完成后，将测量数据导入计算机进行处理，生成膜厚度的曲线图和数据表。
3.2 结果分析：根据曲线图和数据表分析膜厚度的分布情况，评估样品的质量和性能。
3.3 结果验证：对测量结果进行验证，确保测量结果准确可靠。
四、维护保养4.1 清洁保养：定期清洁膜厚仪的外部和内部部件，保持仪器的清洁和良好状态。
4.2 定期维护：定期对膜厚仪进行维护保养，如更换灯泡、校准仪器等。
4.3 存放保管：在不使用膜厚仪时，应将其存放在干燥通风的环境中，避免受潮和受损。
五、注意事项5.1 避免碰撞：在使用过程中，避免碰撞膜厚仪，以免损坏仪器。
5.2 注意安全：在操作膜厚仪时，注意安全，避免发生意外事故。
5.3 定期检查：定期对膜厚仪进行检查，确保仪器的正常运行。
结论：膜厚仪作为一种用于测量薄膜厚度的重要仪器，在正确操作和维护的前提下，能够为科研和生产提供准确可靠的测量数据。
希望本文的操作指导能够帮助用户正确操作膜厚仪，获得准确的测量结果。
膜厚测试仪操作规范
修改记录审核：批准：1.0简介( Introduction )本SOM介绍X-RAY膜厚之操作，目的在使作业员能正确操作此设备，降低因不当操作所造成之机故、品质不稳及人员伤害。
2.0职责( Responsibility )检测室负责仪器之日常维护及校验。
3.0本文( Content )X-RAY3.2简单操作Operation steps.3.2.1开启X-RAY 电源开关，X-RAY指示灯亮起。
Press “X-RAY” bottom ON.3.2.2点击电脑屏幕快捷键“XDL-A ”,开启测试程序。
Press ON the “XDL-A ” and open the software.3.2.3使用元素片，选择“Ag ”元素，预热半小时Starting chose the “Ag ”element and warm-up half an hour 。
3.2.4将被测物品放入膜厚测试仪，调整测量距离使之达到最清晰。
Put the material in to X-RAY test machine ，adjust the test space ，make the photo cleaner 。
3.2.5选择测量程式，开始测量。
Chose the test information 。
3.2.6 查看并读出测量数据。
Check and refer the test查看并读出数据3.3作业注意事项Caution item.3.3.1在测量时要确认所测量的基材与选择的程式项匹配。
Make sure the material of substrate material according to the test software.3.3.2确认焦距是否正常Ensure the focus motor be worked fine.3.3.3须确认风扇是否正常Ensure the FAN can work normally.3.3.4须确认运转状况Check the soldering pump.3.3.5拿镀件需带手套Before touch the panel , to put on glove is necessary.3.4工具Tools手套Glove口罩Mouthpiece4.0 附件( Appendix ) :NA。
膜厚仪作业指导书
膜厚仪作业指导书一、引言膜厚仪是一种用于测量薄膜或涂层厚度的仪器。
本作业指导书旨在提供详细的操作步骤和相关注意事项，以确保正确使用膜厚仪并获得准确的测量结果。
二、仪器准备1. 确保膜厚仪处于稳定的工作环境中，避免强光、震动和电磁干扰。
2. 检查膜厚仪是否与电源连接良好，并确保电源电压符合要求。
3. 检查膜厚仪的探头是否干净，并使用纯净的溶剂清洁探头，以确保测量的准确性。
三、操作步骤1. 打开膜厚仪的电源开关，并等待仪器启动。
2. 根据需要选择合适的测量模式，如单点测量、连续测量或扫描测量。
3. 将待测薄膜或涂层放置在膜厚仪的测量台上，并确保其平整、清洁。
4. 调整膜厚仪的参数设置，如测量范围、测量单位等，以适应待测样品的特性。
5. 将膜厚仪的探头靠近待测样品表面，确保探头与样品之间的距离合适。
6. 按下测量按钮，开始进行测量。
根据测量模式的不同，可以选择单次测量或连续测量。
7. 等待测量结果的显示，并记录下所得的膜厚值。
8. 如需对同一样品进行多次测量，需等待一段时间，以确保样品表面的温度和厚度稳定。
9. 完成测量后，关闭膜厚仪的电源开关，并进行仪器的清洁和保养。
四、注意事项1. 在进行测量前，确保样品表面干净、平整，避免有杂质或凹凸不平的情况。
2. 在进行测量时，避免用力按压样品，以免影响测量结果。
3. 在进行连续测量时，应注意样品表面温度的稳定性，以避免测量误差。
4. 在进行扫描测量时，应按照仪器操作手册的指导进行操作，以获得准确的测量结果。
5. 定期对膜厚仪进行校准，以确保测量结果的准确性。
6. 在使用膜厚仪时，应注意安全操作，避免触碰到高温部件和电源线。
五、常见故障及排除方法1. 仪器无法启动：检查电源连接是否良好，检查电源开关是否打开。
2. 测量结果不稳定：检查样品表面是否干净、平整，检查探头是否干净。
3. 测量结果偏差较大：检查仪器是否需要校准，检查测量参数设置是否正确。
4. 仪器显示异常：重新启动仪器，如问题仍然存在，联系售后服务人员进行维修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
角膜厚度测量技术操作规范
【适应证】
1.指导佩戴角膜接触镜及戴镜后随诊。
2.屈光性角膜手术前检查。
3.评价一些角膜疾患，如圆锥角膜、角膜水肿、角膜基质炎、边缘性角膜溃疡等。
4.间接地了解角膜内皮细胞层的功能。
5.高眼压症。
【禁忌证】
1.严重畏光或其他原因不能配合裂隙灯检查者。
2.结膜急性炎症者。
3.大面积角膜溃疡、角膜穿孔。
【操作方法及程序】
1. Haag-Streit厚度测定法
(1)测量前，将裂隙灯显微镜右侧目镜换上裂隙分影目镜。
调整裂隙灯，使其与显微镜呈40°-- 45°，并使裂隙光束通过厚度测定器的裂隙光阑，垂直聚焦于瞳孔中央的角
膜表面。
(2)受检者注视裂隙光带。
检查者转动厚度测定器上方的刻度盘，并调整裂隙灯显微镜的高度，使分裂影像分成上下相等的两半，且位于瞳孔领内。
(3)刻度盘恢复至“0”位。
转动刻度表，使分裂影像的上方后表面(角膜内皮层)与下方前表面(角膜上皮层)相交。
(4)读取刻度盘上读数。
(5)以上测量步骤重复2-3次，取平均值。
2. A型超声角膜厚度测量法
(1)受检者取平卧位或坐位。
(2)结膜囊滴表面麻醉药。
(3)消毒超声探头。
(4)嘱受检者向正前方注视。
先查右眼，后查左眼。
(5)检查者一手分开受检者眼睑，一手持超声检查探头测量各点角膜厚度。
(6)保持超声探头垂直于角膜，并维持适度压力。
(7)测量角膜厚度，同一测定点重复3次，取平均值，
打印结果。
【注意事项】
1. Haag-Streit厚度测定法
(1)判断测量终点时受测量者主观因素的影响，准确性和重复性低于超声波测量法。
(2)由于Kappa角的影响，左右眼测量结果常不一致，通常左眼偏高，右眼偏低。
2. A型超声角膜厚度测量法
(1)检查时注意保持超声探头与角膜垂直。
(2)超声探头对角膜的压力太大时会导致检测角膜厚度变薄，压力太小时则无法显示结果。
(3)角膜表面要保持一定的湿度，过干或过湿均会影响检查结果。
(4)注意超声探头的消毒。
(5)测试后嘱患者不要用力揉眼，以免发生角膜上皮损伤。
(6)超声探头应定期检测。
(7)也可以采用浸入法行A型超声生物测量，具体方法见第22章眼部超声检查。
