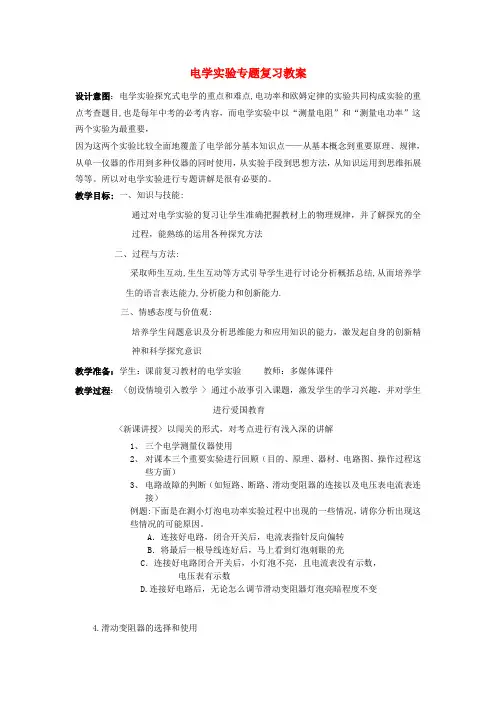

九年级物理 电学实验专题复习教案 新人教版
电学实验专题复习教案设计意图：电学实验探究式电学的重点和难点,电功率和欧姆定律的实验共同构成实验的重点考查题目,也是每年中考的必考内容，而电学实验中以“测量电阻”和“测量电功率”这两个实验为最重要，因为这两个实验比较全面地覆盖了电学部分基本知识点——从基本概念到重要原理、规律，从单一仪器的作用到多种仪器的同时使用，从实验手段到思想方法，从知识运用到思维拓展等等。
所以对电学实验进行专题讲解是很有必要的。
教学目标:一、知识与技能:通过对电学实验的复习让学生准确把握教材上的物理规律，并了解探究的全过程，能熟练的运用各种探究方法二、过程与方法:采取师生互动,生生互动等方式引导学生进行讨论分析概括总结,从而培养学生的语言表达能力,分析能力和创新能力.三、情感态度与价值观:培养学生问题意识及分析思维能力和应用知识的能力，激发起自身的创新精神和科学探究意识教学准备：学生：课前复习教材的电学实验教师：多媒体课件教学过程： <创设情境引入教学 > 通过小故事引入课题，激发学生的学习兴趣，并对学生进行爱国教育<新课讲授> 以闯关的形式，对考点进行有浅入深的讲解1、三个电学测量仪器使用2、对课本三个重要实验进行回顾（目的、原理、器材、电路图、操作过程这些方面）3、电路故障的判断（如短路、断路、滑动变阻器的连接以及电压表电流表连接）例题:下面是在测小灯泡电功率实验过程中出现的一些情况，请你分析出现这些情况的可能原因。
A．连接好电路，闭合开关后，电流表指针反向偏转B．将最后一根导线连好后，马上看到灯泡刺眼的光C．连接好电路闭合开关后，小灯泡不亮，且电流表没有示数，电压表有示数D.连接好电路后，无论怎么调节滑动变阻器灯泡亮暗程度不变4.滑动变阻器的选择和使用例题:根据电路图完成下列题目(1)甲图中，要让电压表的示数由2V变为1.5V，滑动变阻器的滑片应向移动，此时电流表的示数变， (2)乙图中，要让电压表的示数由2V变为1.5V，滑动变阻器的滑片应向移动，此时电流表的示数变，电源电压为4.5V不变，电阻R正常工作电压为3.5V，滑动变阻器的滑片应向移动直到电压表示数为。
电路作图和电路设计专题学案人教版物理九年级全册
电路作图和电路设计电路图与实物图的转化1.根据图1、图2中的电路图连接相应的实物图．图1图22.根据图1、图2中的电路图连接相应的实物图．图1图23.请按图1、图2中的电路连接情况，在虚线框内画出对应的电路图．图1图24.根据图1、图2中的电路连接情况，在虚线框内画出对应的电路图．图1图2知识要点由电路图连接实物图及由实物图画电路图的方法1．流向法(串联电路)：沿着电流走，依次连接用电器．2．结点法(并联电路)：①先连接其中一条回路；②确定结点位置，将另一条支路的用电器连到节点上．3．模型法(并联电路)：①先判断电路的连接方式；②画出并联电路的最简单模式(只有电源和用电器)；③判断开关的控制对象(或电表的测量对象)，把开关或电表加到对应的位置中．根据要求连接电路5.如图所示，现有电源、开关各一个，两个灯泡L1和L2，一个电流表，导线若干．请按要求在虚线框内画出电路图并连接实物图．要求：(1)灯泡L1、L2并联；(2)开关控制整个电路；(3)电流表测总电流且选用小量程．(导线不交叉)6.如图所示，现有电源、开关各一个，两个灯泡L1和L2，两个电流表A1和A2，导线若干．请按要求在虚线框内画出电路图并连接实物图．要求：(1)灯泡L1、L2并联；(2)开关控制整个电路；(3)电流表A1选小量程测通过灯泡L1的电流；(4)电流表A2选大量程测总电流．(导线不交叉)知识要点根据要求连接电路的一般方法1．模型法(设计电路)：①根据题目要求，判断电路的连接方式；②画出并联电路的最简单模式(只有电源和用电器)；③判断开关的控制对象(或电表的测量对象)，把开关或电表加到对应的位置中．2．结点法(连接电路)：①先连接其中一条回路；②确定结点位置，将另一条支路的用电器连到节点上．电路设计为节约电能，在居民楼的楼道中装有由声控开关和光控开关共同控制的楼道灯．夜晚，当有人走动发出声音时，电路接通，灯亮；经过一两分钟后，开关内部的延时装置就把电路断开，灯灭．白天，无论发出多大的声音，灯也不亮．请将图中的器材连成符合楼道灯要求的电路．7.自动售票公交车后门两侧的扶手上各装有一个红色按钮，如图甲所示．想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车并打开车门．请你在图乙的虚线框内画出这个电路的电路图．。
人教版九年级物理专题电学实验复习导学案
人教版九年级物理专题电学实验复习导学案导学目标本导学案旨在帮助学生复习人教版九年级物理专题中的电学实验内容，通过学习和思考，加深对电学实验的理解，提高科学实验的能力和实验报告的撰写能力。
导学内容一、实验一：测量电池的电动势实验目的：测量电池的电动势，了解电池的基本特性。
实验仪器与材料：电池、电动势计、导线、千分尺。
实验步骤：1.准备实验仪器和材料。
2.将电动势计的两个电线分别接到电池的两极上。
3.打开电动势计，记录显示的电动势数值。
4.使用千分尺测量电池的长度、宽度和高度，并记录数据。
5.根据测得的电池尺寸数据，在实验报告中绘制电池的示意图。
实验数据处理：1.电动势计测量得到的电动势数值是多少？2.电池的长度、宽度和高度分别是多少？二、实验二：测量导线的电阻实验目的：测量导线的电阻，探究导线长度和电阻的关系。
实验仪器与材料：导线、电源、电阻箱、导线夹。
实验步骤：1.准备实验仪器和材料。
2.将导线的两端分别连接到电源和电阻箱。
3.调节电阻箱的阻值，将导线的电阻调整到合适的范围。
4.使用导线夹将导线固定在实验台上。
5.测量导线的长度，并记录数据。
实验数据处理：1.导线的长度是多少？2.根据测得的导线长度数据，在实验报告中绘制导线的示意图。
三、实验三：串联电路的分压实验实验目的：通过串联电路的分压实验，验证并探究串联电路中电压分布的规律。
实验仪器与材料：电池、电压表、电阻、导线。
实验步骤：1.准备实验仪器和材料。
2.将电池、电压表、电阻依次串联接线。
3.打开电压表，记录电压表显示的数值。
4.更换不同大小的电阻，并记录每次读数。
实验数据处理：1.在不同电阻下，电压表显示的数值有何变化？2.根据测得的电压数据，在实验报告中绘制电路图并标明电压数值。
思考与拓展1.电动势是什么？如何测量电池的电动势？2.电阻的大小与导线的长度有何关系？为什么？3.在串联电路中，电压在各个元件中如何分布？为什么？在完成本个实验复习后，可以尝试回答上述问题，以加深对电学实验的理解。
初中物理电学画图讲解教案
初中物理电学画图讲解教案教学目标：1. 了解电路的基本概念和元件；2. 学会绘制简单的电路图；3. 掌握电路图中各个符号的含义；4. 能够通过电路图分析电路的连接方式和特点。
教学重点：1. 电路的基本概念和元件；2. 电路图的绘制方法和注意事项；3. 电路图中各个符号的含义；4. 电路图的分析方法。
教学准备：1. 电路图的示例和资料；2. 电路图的绘制工具（如纸和笔）。
教学过程：一、导入（5分钟）1. 引导学生回顾电路的基本概念和元件，如电源、用电器、开关和导线等；2. 提问学生：能否用画图的方式表示电路的连接方式？引出电路图的概念。
二、讲解电路图的绘制方法和注意事项（15分钟）1. 讲解电路图的基本要素，包括电源、用电器、开关和导线等；2. 示范绘制一个简单的电路图，并讲解绘制过程中的注意事项，如符号的使用、线路的连接方式等；3. 让学生跟随老师一起绘制一个简单的电路图，加深理解。
三、讲解电路图中各个符号的含义（15分钟）1. 讲解电源的符号和表示方式，如电池、电压等；2. 讲解用电器的符号和表示方式，如灯泡、电风扇等；3. 讲解开关的符号和表示方式，如开关、按钮等；4. 讲解导线的符号和表示方式，如直线、曲线等；5. 让学生跟随老师一起分析一个复杂的电路图，找出各个元件的符号和作用。
四、讲解电路图的分析方法（15分钟）1. 讲解如何通过电路图分析电路的连接方式和特点；2. 讲解如何通过电路图判断电路中电流的方向和大小；3. 讲解如何通过电路图分析电路中的电压和电阻等参数；4. 让学生跟随老师一起分析一个复杂的电路图，找出电路的特点和规律。
五、巩固练习（10分钟）1. 让学生独立绘制一个简单的电路图，并检查是否符合要求；2. 让学生独立分析一个复杂的电路图，找出电路的特点和规律；3. 让学生回答与电路图相关的问题，加深对电路图的理解。
六、总结和反思（5分钟）1. 让学生总结本节课所学的内容，加深对电路图的理解；2. 让学生反思自己在绘制和分析电路图过程中的优点和不足，提出改进的方法；3. 提醒学生电路图在实际生活中的应用和重要性。
九年级物理电学实验专题复习教学设计
初中物理新课程标准教材物理教案(2021—2021学年度第二学期)学校：年级：任课教师：物理教案/初中物理/九年级物理教案编订：XX文讯教育机构初中物理教案文讯教育教学设计电学实验专题复习教学设计教材简介:本教材主要用途为通过学习物理知识，可以让学生培养自己的逻辑思维能力,对事物的理解认识也会有一定的帮助，本教学设计资料适用于初中九年级物理科目,学习后学生能得到全面的开展和提高。
本内容是按照教材的内容进行的编写，可以放心修改调整或直接进行教学使用。
学情分析：电学实验在中考的实验题中每年必考，值得老师和学生非常重视。
而电学实验中比拟典型的几个实验，如“电流与电压、电阻关系〞“测小灯泡的电阻〞测小灯泡功率〞等之所以成为中考热点，是因为在题中几乎集中了初中电学的所有重点知识。
尤其是“测小灯泡功率〞实验，集中了串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电功率的计算，电源的合理选择、表格的设计等，综合性非常强。
分析近几年中考，高频考点通常有：测量小灯泡的电功率〔或电阻〕、探究电流与电阻〔或电压〕的关系、电磁铁的磁性强弱的问题以及电磁感应现象等。
具体如下：06－XX年考情◆影响电磁铁磁性强弱的因素◆比拟金属材料的导电性能〔电阻〕第2页共4页初中物理教案文讯教育教学设计◆测量小灯泡电功率◆探究电流与电压和电阻的关系〔欧姆定律〕◆测量小灯泡额定电功率◆探究感应电流的产生(电磁感应)◆探究一定电压下，电流与电阻的关系综合以上，本节课有针对性的复习“测量小灯泡额定电功率〞“探究电流与电压和电阻的关系〔欧姆定律〕〞等几个实验。
教学设计：【教学目标】1、通过针对性地复习电学实验专题，让学生了解电学实验题在中考实验大题中的重要性；2、通过电学实验复习，加强掌握电流表、电压表的使用及读数，电学实验的操作步骤，实验故障分析，滑动变阻器的使用，欧姆定律，电功率的计算及表格的设计等实验解题技巧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电学作图复习学案
一.复习目标：
1.会根据安培定则判断通电螺线管的南北极以及给螺线管供电电源的正负极；能根据要求绕制合适的螺线管。
2.能够根据所给的电路图连接实物图以及由所给的实物图画出电路图。
3.会正确连接家庭电路。
二.知识储备：
1.在电源的外部，电流从_____流出，从_________流入。
2.磁极间的相互作用规律是：
________________________________________________。
3.磁体外部的磁感线都是从磁体的_________出发，回到_______。
4.安培定则的内容是：
______________________________________________________。
三.典型例题解析 A ：电磁学部分。
例1：如图1所示，根据通电螺线管中的电流方向，标出静止在通电螺线管上方的小磁针的“N ”.“S ” 针对练习
1．在图2中根据电流方向标出通电螺线管的“N ”“S ”极。
2.根据图3中小磁针的指向判断通电螺线管的左端是 极；电源A 端是 极。
例2.将一条形磁铁靠近通电螺线管时，它们互相排斥（如图4所示），请画出
螺线管的绕法。
针对练习
1．画出图6中两个电磁铁上的线的围绕法
图 1
图 2 图 3
图 4
2．根据图7中小磁针的指向，画出螺线管的绕法。
B.电路图与实物图部分
电学作图题中有两种常见的类型：一种是已知电路图连接实物图；另一种是已知实物图画出相应的电路图。
下面就这两种类型的作图题的做法作简要介绍。
（一）. 已知电路图连接实物图
此种类型应根据电路连接方式不同，选用不同的方法。
若电路是串联电路，可采用“电流路径法”来连接即在电路图上从电源正极开始，按照电流方向分析，电流通过哪个组件，相应地在实物图中连接那个组件，最终到达电源负极。
例3．根据图8中的电路图将图9中的实物连接起来。
针对练习
1．根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图。
（导线不能交叉） 要求：
(1)只闭合S 1时，红灯发光，绿灯不发光 (2)S 1,S 2都闭合时，两灯都发光 (3).只闭合S 2时，两灯均不发光
2．下图是小燕在探究“影响电磁铁磁性强弱的因素”时设计的电路图。
(1)依据下面电路图完成实物图的连接。
(2)在电路图中，标出电磁铁的“N ，S ”极。
图 6
图8
图9
图10
图
11
（二）. 已知实物图画出电路图
此种类型若能够直接由实物图看出电路中各组件的连接方式，可很容易地画出相应地电路图，在此需要多分析。
若实物图比较复杂，各组件之间的相互关系不是很清楚，可采用“先替换、后整理”的方法进行。
例4.根据图12中的实物图画出相应的电路图。
分析：
第一步替换：即各组件位置及导线的走向完全不动，仅将其中的实物用相应的组件替换掉，作出图13。
第二步整理：即组件符号不变，仅将导线取直，做到横平竖直，组件尽量对称协调放置，从而得到比较规范的电路图，作出图14。
综上所述，解决电路图与实物图互译的问题，要循序渐进，不可盲目急躁，要根据具体情况，优先考虑基本方法，再考虑一些特殊方法。
至于在作图中涉及到的电表量程、滑动变阻器的接线柱选择等问题，同学们可按题目条件灵活处理。
我相信，只要同学们在平时的学习中多练习、多分析、多总结，一定会获得更好的解题方法。
针对练习
某同学按照下面的电路把实物图中的组件连成电路图，他所选择的电路图是图中的 [ ]
图
12
图13
图
14
C. 家庭电路
知识点：1.开关应接在火线上。
2.接线时左零右火，三角插头中间插脚接地线，左头接零.右头接火。
3.连实物图接灯泡时，火线应接在灯泡藏在灯口中接线触点，而非螺丝部分。
例题5.如下图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中。
针对练习
1．投影仪的灯泡功率很大，配有风扇进行散热。
使用投影仪时，先闭合开关S1，风扇转动，再闭合开关S2，灯泡发光；若只闭合开关S2，灯泡不发光。
请在图丙虚线框中画出电路图。
（风扇用电动机的符号表示，在图中表明开关S1和S2） 2．把带有开关的.电灯三孔插座正确连入图中家庭电路中。
火线 零线。
