实验：练习使用多用电表
(2)他们在实验过程中，欧姆的选择开关应拨至倍率 为“×________”． (3)在实验中，同学们读出电压表 )的读数为U， V 欧姆表指针所指的刻度为 n，并且在实验过程中， 一切操作都是正确的，由此可得欧姆表内电池的电 动势的表达式为____________．
【解析】(1)欧姆表内电源正极接在欧姆表的负接 线柱上，故红表笔应接电压表的负接线柱，黑表 笔应接电压表的正接线柱．
现象
两接线柱正、反接时均无示数说明无 电源 电压挡 电源 电阻 欧姆挡 两接线柱间正、反接时示数相同 二极管 欧姆挡 正接时示数较小，反接时示数很大
指针先指“0 Ω”后逐渐增大到 电容器 欧姆挡 “∞”，且指针偏转越来越慢
自感线 示数由“∞”逐渐减小到某一较小固 欧姆挡 圈 定示数
9. 实验完毕拔出红黑表笔，选择开关扳到“OFF”挡或 交流电压最大挡，若长期不用应取出电池． 五、注意事项 1．欧姆表刻度盘不同于电压、电流刻度盘 (1)左∞右0：电阻无限大与电流、电压零刻度重合，电 阻零与电流、电压最大刻度重合． (2)刻度不均匀：左密右疏． (3) 欧姆挡是倍率挡，即读出的示数再乘以挡上的倍 率．电流、电压挡是量程范围挡． 在不知道待测电阻的估计值时，应先从小倍率开始， 熟记“小倍率小角度偏，大倍率大角度偏”(因为欧姆 挡的刻度盘上越靠左读数越大，且测量前指针指在左 侧“∞”处)．
6. 利用多用电表的欧姆挡测三个定值电阻的阻值，将选 择开关扳到合适的倍率挡，先进行电阻调零，然后测量， 读出指针示数，再乘以倍率；若换挡，要重新进行电阻 调零． 7. 研究二极管的单向导电性，利用多用电表的欧姆挡测 二极管两个引线间的电阻，确定正负极．
8. 探索黑箱内的电学元件.
判断目 应用挡 的 位
(2)电压表的内阻较大，故欧姆挡选择开关应选倍 率为“×1k” ． (3)欧姆表的内电阻为 20×103Ω.电压表的电阻为 U 3 n×10 Ω，由闭合电路欧姆定律得 E＝U＋ ×20 n×103 20U n＋20 3 ×10 ＝U＋ ＝ U. n n
【答案】(1)
n＋20 (2)1k (3)E＝ U n
然后再用欧姆挡扩大电阻的测量范围，即将 2个元 件一起测，进一步确定和检验黑箱内的基本电学元 件的类型．
本实验中的黑箱限定只有三个接线柱， 2 个基本电 学元件，较为简单，同时也有利于同学们对这些基 本电学元件的电学特征的初步了解，这就为以后在 生活中接触的电子电路的知识打下基础．
1．某同学利用多用电表测量二极管的反向电阻．将下 列测量步骤补充完整： (1)检查多用电表的机械零点． (2)将红、黑表笔分别插入正、负表笔插孔，将选择开 关拨至电阻挡适当的倍率处． 短接 ，调节调零旋钮，使多用表指 (3) 将红、黑表笔 _____ 针指在 电阻挡零刻度处(或右端零刻度处) ． 红 表笔接二极管正极，将另 (4)测反向电阻时，将 一表笔接二极管负极，读出电表示数．
B．将红表笔和黑表笔接触
C．把选择开关旋转到“×1 k”位置
D．把选择开关旋转到“×100”位置
E．调节欧姆调零旋钮使表针指向欧姆表的“0”刻度 F．用两表笔分别接触约2 kΩ左右的电阻的两端 ②若测量结果如图所示，则该电阻的测量值为
1.9 kΩ.
2．如图所示为多用电表的刻度盘．若选用倍率为 “×100”的电阻挡测电阻时，表针指示如图所示， 则：
2. 原理 欧姆表测电阻的原理是闭合电 路的欧姆定律， 欧姆表内部电路结构 如图所示．R 为调零电阻，红黑表笔 短接， 根据闭合电路的欧姆定律有 Ig E ＝ ， 当红黑表笔之间接有未 Rg＋R＋r E 知电阻 Rx 时，有 I＝ ， Rg＋R＋r＋Rx 故每一个未知电阻都对应一个电流值 I.我们在刻度盘 上刻出不同 I 对应的 Rx 的值，所测电阻 Rx 即可从表 盘上直接读出．由于 I 与 R 的非线性关系，表盘上电 流刻度是均匀的，其对应的电阻刻度却是不均匀的， 电阻的零刻度在电流满偏处．当 Rx＝Rg＋R＋r 时， Ig I＝ ，指针半偏，所以欧姆表的内阻等于中值电阻． 2
【方法与知识感悟】多用电表的读数技巧： (1) 测电阻时 (欧姆挡)读数：除非指针所在刻度盘处 每个小格表示 1 Ω时，要估读到下一位，其余情况 都不用估读．电阻值等于指针示数与所选倍率的乘 积．
(2)测电压、电流时的读数，要注意其量程，根据量 程确定精确度，精确度是 1 、 0.1 、 0.01 时要估读到 下一位，精确度是2、0.02、5、0.5等时，不用估读 到下一位．
【方法与知识感悟】用多用电表探测黑箱内的电学 元件，不妨按照下列顺序来判断： 先用电压挡测量黑箱各接线柱之间有无电压，从而 判断出黑箱中有没有电池，并找出电池来． 再用多用电表的欧姆挡正反测量各接线柱之间的电 阻．如果有电阻且正接、反接其阻值不变，则所测 二柱间为电阻，如果有电阻且正接反接阻值差别很 大，便可判断出此二柱间接的应该是二极管．
3. 内部结构 多用电表是由一个小量程的电流表和若干元件组成的， 每进行一种测量时，只使用其中一部分电路，其他部 电流 分不起作用．如图所示，其中1、2为 测量 端，3、 电压 5为 电阻 4为 测量端， 测量端，测量时，黑表 ＋ 笔插入 插孔，红表笔插入 插孔，并通过转换 － 开关接入与待测量相应的测量端．
第8节 实验：练习使用多用电表
一、实验目的 1. 了解多用电表的构造和原理，掌握多用电表的使 用方法． 2. 会使用多用电表测电压、电流及电阻． 3. 会用多用电表探索黑箱中的电学元件．
二、实验原理
1. 表盘 多用电表可以用来测量电流、电压、电阻等，并且每 一种测量都有几个量程．表盘如图所示：上半部分
指针位置 a b
选择开关所处挡位
读数
直流电流100 mA
直流电压2.5 V
电阻×100
【解析】 直流电流 100 mA挡读第二行“0～10” 一排， 最小刻度值为 2 mA估读到1 mA就可以了；直流电压 2.5 V挡读第二行“0～250”一排，最小分度值为 0.05 V，估读到 0.01 V就可以了；电阻×100挡读第一行， 测量值等于表盘上读数“3.2”乘以倍率“100”． 【答案】23.0 mA 0.57 V 320 Ω
(5) 为了得到准确的测量结果，应让电表指针尽量 中央 填 “ 左 侧 ” 、 “ 右 侧 ” 或 “ 中 指 向 表 盘 _____( 央”)；否则，在可能的条件下，应重新选择倍率， 并重复步骤(3)(4)． (6) 测 量 完 成 后 ， 拔 出 表 笔 ， 将 选 择 开 关 拨 向 OFF挡(或交流电压最高挡) ． __
【方法与知识感悟】1.欧姆表的使用步骤
2．选档原则：欧姆表挡位选择不当，导致表头 指针偏转过大或过小，都有较大误差，通常视表盘中 1 间一段刻度范围( R 中～4R 中)为测量的有效范围． 4
题型二：多用电表的读数 例2 用多用电表进行了几次测量，指针分别处于 a 、 b 的位置，如图所示．若多用电表的选择开关 处于下面表格中所指的挡位， a 和 b 的相应读数是 多少？请填在表格中．
(4) 用欧姆挡测量，黑表笔接 C 点，红表笔接 B 点，有 阻值，阻值比第 (2) 步测得的大；反接阻值很大．根 据测量结果画出箱内两个元件的接法．
【思路点拨】 探测黑箱内的电学元件是一个重要的 知识点． 【解析】 第 (1) 步说明箱内无电源；第 (2) 说明 A 、 C 之间有一电阻；第(3)步说明箱内元件接法有图(a)、 (b)所示的两种情况；第(4)步说明箱内接法只能是图 (b)所示情况．
(1)所测电阻的阻值为 2.2×10 Ω；如果要用此多 用电表测量一个阻值约为2.0×104Ω的电阻，为了使测 量结果比较精确，应选用的欧姆挡是 ×1k (选填 “×10”、“×100”或“×1k”)．
题型三：探测黑箱内的电学元件 例3 黑箱上有三个接线柱A、B、C(如 图所示)，已知里面装的元件只有两个
(可能的元件是电池、电阻或二极管)，
并且两个接线柱间最多只接一个元件，现测量结果如 下： (1)用直流电压挡测量，A、B、C三点间均无电压； (2)用欧姆挡测量，A、C间正、反接阻值不变；
(3) 用欧姆挡测量，黑表笔接 A 点，红表笔接 B 点，有 阻值，反接阻值较大；
2．多用电表的面板示意图如图所示．在正确操作 的情况下：
(1) 若选择开关的位置如灰箭头所示，则测量的物理量 是 直流电压 ，测量结果为 1.20 V ． (2) 若选择开关的位置如白箭头所示，则测量的物理量 是 直流电流 ，测量结果为 48 mA ．
(3)若选择开关的位置如黑箭头所示，则测量的物理 量是 电阻 ，测量结果为 1.6 kΩ ． (4)若选择开关的位置如黑箭头所示，正确操作后发 现指针的偏转角很小，那么接下来的正确操作步骤 应该依次为： 改用×1 kΩ倍率 ， 重新欧姆调零 ， 测量、读数 ． (5)全部测量结束后，应该选择开关拨到 者 交流电压最高挡 ． OFF挡 或
题型一：欧姆表的使用 例1 某物理学习小组的同学在研究性学习过程中，
通过一块电压表 V )和一块多用电表的欧姆挡接成
电路就能一次性既能测出电压表的内阻又能测出多用 电表中欧姆挡的内部电源的电动势．已知电压表的内 阻约在15～25 kΩ之间，量程为15 V，多用电表欧姆 挡的电阻刻度中间值为20. (1)请用笔迹代替导线将红、黑表笔连在电压表上．
(4)欧姆表的读数： 待测电阻的阻值应为表盘读数 1 2 乘以倍率．为了减小读数误差，指针应指表盘 到 的 3 3 部分，即中央刻度附近． 2．多用电表使用的“八大注意” (1)使用前要机械调零． (2)两表笔在使用时，电流总是“红入”、“黑 出”． (3)选择开关的功能区域， 要分清是测电压、 电流、 电阻，还要分清是交流还是直流．
(6) 无论用多用电表进行何种测量 ( 限于直流 ) ，电流 都应该从 红 色表笔经正 ____插孔流入电表．
【巩固基础】
1 ．某同学用表盘如图所示的多用电表测量部分电子元 件． ①用多用电表正确测量了一个约 10 Ω的电阻后，需要继 续测量一个阻值大约是 2 kΩ左右的电阻．请选择以下必 须的步骤，按操作顺序写出： DBEF . A．用螺丝刀调节表盘下中间部位的指针定位螺丝，使表 针指零
9 实验：练习使用多用电表
为别人鼓掌的人也是在给自己的生命加油。
37
23
红表笔接 A A B
B
CC
黑表笔接 B C A
C
AB
100 测得阻值(Ω)
10k 100
10.1k 90
190
由表中的数据可以判定：⑴电阻接在
__A__两点间，阻值为_1_0__0Ω。⑵二极 A
B
管B接在__A_C__两点间，其中正极接在
__C__点。二极管的正向阻值为_____Ω，
C
反9向0 阻值为_____Ω。 10k
30
3、用多用电表的欧姆挡（R×1K）检查性能良好的晶体二 极管，发现多用电表的表针向右偏转的角度很小，这说 明（ BC ） A.二极管加有正向电压，故测得电阻很小 B.二极管加有反向电压，故测得电阻很大 C.此时红表笔接的是二极管的正极 D.此时红表笔接的是二极管的负极
31
4.如图所示，黑盒中有一个单向导电元件，当元件中电流 沿箭头方向时，单向导通，其电阻为零；反之，则截止， 反向电阻无穷大.还有两个阻值均为1kΩ的电阻，它们与 黑盒的接线1、2、3接成电路，用多用电表的电阻挡对这 三个接线柱间的电阻进行测量，得到的数据如表格所示， 那么黑盒中的线路是下面电路中的哪一个( )
依次是_____、_______、______.
28
1、下列说法中正确的是：（ AC ） A、多用电表的欧姆挡的每一量程的测量范围是从0—∞ B、若选择开关扳在欧姆挡上的× 1挡上，准确调零后， 测量电阻，指针恰指在刻度30和50的正中央，则待测电 阻的阻值正好为40Ω C、若多用电表内没有安装电池，就不能直接用来测电阻 D、只有在测量电阻时，才需要进行机械调零
24
练习.多用电表是确定电学元件，检修电学故障的重要仪器， 在电子技术中有很广泛的应用.如图所示，一个盒子外部有四 个接线柱A、B、C、D.盒内有三个电学元件和若干导线组成 的电路.利用多用电表欧姆挡测试，结果如下： （1）A、B间的电阻是B、D间电阻的两倍，即RAB=2RBD； （2）两表笔分别接触A、C和 C、D时，指针均先偏转，然 后又缓慢回到“∞”刻度. 试画出盒内的电路图.
实验练习使用多用电表
一、电流表与电压表的改装 1•改装方案2•校正 （1） 电压表的校正电路如图 1所示，电流表的校正电路如图2所示•图1图2（2） 校正的过程是：先将滑动变阻器的滑动触头移到最左端，然后闭合开关，移动滑动触头，使改装后 的电压表（电流表）示数从零逐渐增大到量程值，每移动一次记下改装的电压表 （电流表）和标准电压表（标准电流表）的示数，并计算满刻度时的百分误差，然后加以校正 二、欧姆表原理（多用电表测电阻原理） 1. 构造：R 和红、黑表笔组成.3欧姆表内部：电流表、电池、调零电阻串联 外部：接被测电阻 R x . 全电路电阻R 总=R g + R+ r + R x . 2. 工作原理:3. 刻度的标定:R,使1= l g ,电流表的指针达到满偏，这一过程实验练习使用多用电表如图3所示，欧姆表由电流表 G 、电池、调零电阻 闭合电路欧姆定律,I =红、黑表笔短接（被测电阻R x = 0）时，调节调零电阻叫欧姆调零.（1）当1 = l g时，R x= 0，在满偏电流l g处标为"0” .（图甲）⑵当1 = 0时，R x is，在1 = 0处标为“三 .(图乙)(3)当1 = 2g时，R x = R g+ R+ r，此电阻值等于欧姆表的内阻值，R x叫中值电阻.三、多用电表1•多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程图42•外形如图4所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程•3•多用电表面板上还有：欧姆表的欧姆调零旋钮 (使电表指针指在右端零欧姆处 )、指针定位螺丝(使电表指针指在左端的“ 0”位置)、表笔的正、负插孔(红表笔插入“ + ”插孔，黑表笔插入“―”插孔)•四、二极管的单向导电性1•晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图5甲所示•图52•晶体二极管具有单向导电性 (符号上的箭头表示允许电流通过的方向).当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示•3•将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极1•实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个•2•实验步骤(1)观察：观察多用电表的外形，认识选择开关的测量项目及量程(2)机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置•若不指零，则可用小螺丝刀进行机械调零•(3)将红、黑表笔分别插入“ + ”、“ ―”插孔•(4)测量小灯泡的电压和电流•①按如图6甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡』小、灯泡两端的电压•图6②按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流(5)测量定值电阻①根据被测电阻的估计阻值，选择合适的挡位，把两表笔短接，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“ 0”刻度，调节欧姆调零旋钮，使指针指在欧姆表的“0”刻度处；②将被测电阻接在两表笔之间，待指针稳定后读数；③读出指针在刻度盘上所指的数值，用读数乘以所选挡位的倍率，即得测量结果；④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡•1•多用电表使用注意事项(1)表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“+”插孔，黑表笔插入“―”插孔，注意电流的实际方向应为“红入”、“黑出”.(2)区分“机械零点”与“欧姆零点”•机械零点是表盘刻度左侧的“ 0”位置，调整的是表盘下边中间的指针定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆调零旋钮•(3)由于欧姆挡表盘难以估读，测量结果只需取两位有效数字，读数时注意乘以相应挡位的倍率•(4)使用多用电表时，手不能接触表笔的金属杆，特别是在测电阻时，更应注意不要用手接触表笔的金属杆•⑸测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表•(6)测电阻时每换一挡必须重新欧姆调零•(7)使用完毕，选择开关要置于交流电压最高挡或“OFF”挡•长期不用，应把表内电池取出•2•多用电表对电路故障的检测(1)断路故障的检测方法①用直流电压挡：a.将电压表与电源并联，若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏________ •b.在电源完好时，再将电压表与外电路的各部分电路并联•若电压表示数等于电源电动势，则说明该部分电路中有断点.②用直流电流挡：将电流表串联在电路中，若电流表的示数为零，则说明与电流表串联的部分电路断路_ •③用欧姆挡检测将各元件与电源断开，然后接到红、黑表笔间，若有阻值(或有电流)说明元件完好，若电阻无穷大 (或无电流)说明此元件断路•(2)短路故障的检测方法①将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路②用电流表检测，若串联在电路中的电流表示数不为零，故障应是短路命题点一教材原型实验例1(2017全国卷川23)图7(a)为某同学组装完成的简易多用电表的电路图•图中E是电池；R i、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250讣,内阻为480 Q虚线方框内为换挡开关， A端和B端分别与两表笔相连•该多用电表有5个挡位，5个挡位为：直流电压 1 V挡和5 V挡，直流电流1 mA挡和2.5 mA挡，欧姆X 100 Q挡.图7(1)_____________________ 图(a)中的A端与(填“红”或“黑”)色表笔相连接•⑵关于R6的使用，下列说法正确的是 ___________ (填正确答案标号)•A.在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B.使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0 ”位置C.使用电流挡时，调整 R6使电表指针尽可能指在表盘右端电流最大位置(3)_______________________________ 根据题给条件可得 R1+ R2= Q, R4= Q.⑷某次测量时该多用电表指针位置如图(b)所示.若此时B端是与“ 1”相连的，则多用电表读数为__________ ;若此时B端是与“ 3”相连的，则读数为___________ ;若此时B端是与“ 5”相连的，则读数为_____________ •(结果均保留3位有效数字)答案⑴黑(2)B (3)160 880 (4)1.47 mA1.10 k Q2.94 V解析 (1)当B端与“3”连接时，内部电源与外部电路形成闭合回路，电流从 A端流出，故A端与黑色表笔相连接•(2)在使用多用电表之前，调整表头螺丝使电表指针指在表盘左端电流“ 0”位置，选项A错误；使用欧姆挡时，先将两表笔短接，调整 R6使电表指针指在表盘右端电阻“0”位置，选项B正确；使用电流挡时，电阻R6不在闭合电路中，调节无效，选项 C错误.(3)根据题给条件可知，当B端与“ 2”连接时，表头与R1、R2组成的串联电路并联，此时为量程1 mAR g 1 — 0.25 3的电流挡，由并联电路两支路电流与电阻成反比知，亠 =0 25 = 1，解得R1+ R2 = 160 Q.R1 + R2 °25 1当B端与“4”连接时，表头与R1、R2组成的串联电路并联后再与R4串联，此时为量程1 V的电压挡，表头与R1、R2组成的串联电路并联后的总电阻为120 Q,两端电压为0.12 V，由串联电路中电压与电阻成正比知：R4两端电压为0.88 V，贝U R4电阻为880 Q.⑷若此时B端是与“1”连接的，多用电表作为直流电流表使用，量程为2.5 mA，读数为1.47 mA.若此时B端是与“ 3”连接的，多用电表作为欧姆表使用，读数为11X 100 Q= 1.10 k Q.若此时B端是与“ 5”连接的，多用电表作为直流电压表使用，量程为 5 V，读数为2.94 V.1 某同学想通过一个多用电表的欧姆挡直接测量某电压表（量程为10 V ）的内阻（大约几十千欧），该多用电表刻度盘上电阻刻度的中间值为 30.图8（1）欧姆挡的选择开关拨至 ________ （选填“X 1k ”或“x 100”）挡，先将红、黑表笔短接调零后，选 用图8中 ______ （选填“ A ”或“ B ”）方式连接•⑵如图9甲所示，该同学读出欧姆表的读数为 _______________ Q;如图乙所示，电压表的读数为 __________ V ，欧姆表电池的电动势为 __________ V.图9答案 （1）X 1k A （2）4 X 1045.0 8.75解析 （1）用多用电表测电阻时，应让指针指在中间刻度附近，因而应选 “X 1k”挡•多用电表测电阻时，需要用其内部电源，黑表笔接内部电源的正极，电压表的两接线柱中, 端，因而A 电路的连接方式正确• ⑵题图甲中欧姆表的读数为 40X 1 k Q= 40 k Q 题图乙中电压表的读数为知欧姆表中电池的电动势E = U +心U +駅5.0 V+ 代X 30 X 103 V=站5V.2二极管具有单向导电性， 其正向电阻很小，反向电“ + ”接线柱应接高电势5.0 V.由闭合电路的欧姆定律阻很大，现有一个二极管其正极记为A、负极记为B.某同学研究二极管正、反向电阻的相关实验操作过程如下：（1）先用多用电表的欧姆挡测量其电阻，其正向电阻约为10 Q,反向电阻约为50 k Q,则在测量二极管的正向电阻时，电表的红表笔应接傾“A”或“ B ”）端•（2）该同学设计了如图10所示的电路用伏安法进一步测量该二极管正反向电压均为 2 V时的电阻值，二极管接在1、2之间，电压表的内阻约为40 k Q,选用多用电表的直流电流挡作为电流表接在3、4 之间•该多用电表的直流电流有三个量程，量程和对应的内阻分别为：①50 ^A,内阻约为100 Q;②50 mA，内阻约为50 Q;③250 mA，内阻约为10 Q则在实验过程中，多用电表的红表笔应与接线柱（填“ 3”或“ 4”）相连；测二极管的反向电阻时电流表的量程应选用_______ （填“①”“②”或“③”），单刀双掷开关S2应拨向接点________ （填“5”或“ 6”）.图10答案 (1)B (2)3 ①6解析 (1)多用电表测电阻时红表笔接表内电池的负极，所以测二极管的正向电阻时应与二极管的负极相连即与B相连；(2)红表笔是多用电表作直流电流表使用时的正接线柱，故应与接线柱3相连；电压为2 V时，二极管反接时的电流约为40 yA,所以应选用量程①；根据电压表和电流表内阻应采用电流表内接法，所以单刀双掷开关S2应拨向接点6.3在“练习使用多用电表”的实验中：图11(1)某同学用多用电表测量电阻，电路如图11甲所示，若选择开关置于“X 100”挡，按正确使用方法测量电阻R x的阻值，指针位于图乙所示位置，则R x= __________ Q.(2)若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x,其测量结果与原结果相比将____________ (选填“变大” “变小”或“不变”).⑶某同学利用图甲中的器材设计了一只欧姆表，其电路如图丙所示.①关于该欧姆表，下列说法正确的是___________ .A.电阻刻度的零位在表盘的右端B.表盘上的电阻刻度是均匀的C.测量前，不需要红、黑表笔短接调零D.测量后，应将开关 S断开②某同学进行如下操作：当R x未接入时，闭合开关 S,将红、黑表笔分开时，调节可变电阻，使电流表满偏•当R x接入A、B表笔之间时，若电流表的指针指在表盘的正中央，则待测电阻R x的阻值为(已知电流表的内阻为 R g,电池的内阻为r，可变电阻接入电路的阻值为R).答案⑴7。
实验报告：练习使用多用电表完整
实验报告：练习使用多用电表(可以直接使用，可编辑实用优秀文档，欢迎下载）实验报告：练习使用多用电表班级姓名学号时间等次 一、实验目的：1.会使用多用电表测量、电流和2.会使用多用电表测量二极管的，并据此判断二极管的。
3.会使用多用电表探索黑箱中的电学元件．二、实验原理：欧姆表：欧姆表由灵敏电流计表头、电池、变阻器改装而成，欧姆表内阻就是这三部分电阻的串联阻值，根据闭合电路欧姆定律：xg R R R r EI +++=)(0 电流与有一一对应关系，就可测出不同的电阻。
可画出其内部如图1所示：多用电表：电流表和电压表都是由灵敏电流计表头改装来的，所以欧姆表、电流表和电压表可以公用一个表头改装成一个多用电表。
三实验器材:多用电表、直流电源、开关、导线若干、小电珠、二极管、定值电阻．电学黑箱 四、实验步骤1．观察多用电表的外形，认识选择开关的测量项目及量程．2．检查电表的指针是否停在表盘刻度端的零位置，若不指零，则可用小螺丝刀进行机械调。
3．将、表笔分别插入“＋”“－”插孔．4．如图甲所示连好电路，将多用电表选择开关置于直流挡，测小电珠两端的电压． 5．如图乙所示连好电路，将选择开关置于直流挡，测量通过小电珠的电流． 6．利用多用电表的欧姆挡测三个定值电阻的阻值，比较测量值和真实值的误差．7．研究二极管的单向导电性，利用多用电表的欧姆挡测二极管两个引线间的电阻，确定正负极． 8．探索黑箱内的电学元件．1．元件与现象 判断元件 应用挡位 现 象电源 电压挡 两接线柱正、反接时均无示数说明无电源电阻 欧姆挡 两接线柱间正、反接时示数相同 二极管 欧姆挡正接时示数很小，反接时示数很大图1五:实验过程：1、测量小灯泡两端电压：①按照甲电路图连接电池、开关、变阻器、小灯泡。
②将多用电表选择开关调至档，为了安全先选择最大量程，试测以后再选择合适的量程。
③通过两个表笔将多用电表与小灯泡联在一起，读出小灯泡两端电压为伏。
《实验练习使用多用电表》人教版 高中物理1
2．(多选)下列操作正确的是( AB ) A．用多用电表测电压时，要将红表笔接高电势点 B．用多用电表测电流时，应将多用电表串联接入电路 C．用多用电表测电阻时，要选择合适挡位，使表头指针偏 转角度尽可能大 D．用多用电表测电阻时，待测电阻可以与外电路的电源相 连接
解析 使用多用电表时，电流都是从红表笔流进，A项正 确；测电流时，应将多用电表串联接入电路，B项正确；测电阻 时，要选择合适挡位，使表头指针指在刻度盘中央附近，待测 电阻与外电路的其他元件(含电源)断开，C、D两项错误．
④用两表笔进行检测，红黑表笔的位置和测量结果如下表
红表笔接 A B A C B C 黑表笔接 B A C A C B 测得阻值(Ω) 200 200 11.2 k 270 11 k 70
(1)正确的实验操作顺序为_③__②_④__①__；(填步骤前序号) (2)黑箱内的电器元件应该有_定_值__电__阻_和__二_极__管________；
解析 测U、测R时电流均从红表笔流入多用电表，B项正 确．
4．(多选)下列说法正确的是( AC ) A．欧姆表的每一挡的测量范围是从0到∞ B．用不同挡次的欧姆表测量同一电阻的阻值，误差大小是 一样的 C．用欧姆表测电阻，指针越接近刻度盘中央时，误差越小 D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差 越小
A．比真实值大 B．比真实值小 C．与真实值相等 D．可能比真实值大，也可能小
解析 两手同时分别接触两表笔金属杆，相当于在导体两 端并联上一个电阻，测量值比真实值小．
7.如图所示电路的三根导线中，有一根
是断的，电源、电阻R1、R2及另外两根导线 是好的．为了查出断导线，某同学想先用多
用电表的红表笔连接在电源的正极a，再将
(教参)第8章实验十一： 练习使用多用电表含解析
实验十一：练习使用多用电表,◎注意事项1．多用电表使用注意事项(1)使用前要机械调零。
(2)两表笔在使用时，电流总是“红入”“黑出”。
(3)测电阻时①指针指中值附近较准，否则换挡。
②每换一挡必须重新欧姆调零。
③读出示数要乘以倍率。
(4)使用完毕，选择开关置于“OFF”挡或交流电压最高挡，长期不用应取出电池。
2．电路故障检测注意事项将多用电表拨到直流电压挡作为电压表使用。
在电源完好时，将电压表与外电路的各部分电路并联。
若电压表示数等于电源电动势，则说明该部分电路中有断点。
◎误差分析1．偶然误差(1)估读时易带来误差。
(2)表头指针偏转过大或过小都会使误差增大。
2．系统误差(1)电池用旧后，电动势会减小，内阻会变大，致使电阻测量值偏大，要及时更换电池。
(2)测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值。
考点一多用电表的原理、读数及使用欧姆表刻度盘的特点1．左∞右0：电阻无限大刻度线与电流、电压挡零刻度线重合，电阻零刻度线与电流、电压挡最大刻度线重合。
2．刻度不均匀：左密右疏。
3．欧姆挡是倍率挡：即读出的示数应再乘以该挡的倍率；电流、电压挡是量程范围挡，在不知道待测电阻的估计值时，应先从小倍率开始，熟记“小倍率小角度偏，大倍率大角度偏”。
(1)用多用电表的欧姆挡测量阻值为几十千欧的电阻R x，以下给出最可能的实验操作步骤，其中①为选择开关，②为欧姆调零旋钮．把你认为正确的步骤前的字母按合理的顺序填写在横线上：________。
a．将两表笔短接，调节②使指针对准刻度盘上欧姆挡的0刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转①使其尖端对准欧姆挡“×1 k”d．旋转①使其尖端对准欧姆挡“×100”e．旋转①使其尖端对准交流500 V挡，并拔出两表笔根据如图所示指针位置，此时被测电阻的阻值约为________Ω。
(2)下列关于用多用电表欧姆挡测电阻的说法中正确的是________(填选项前的字母)。

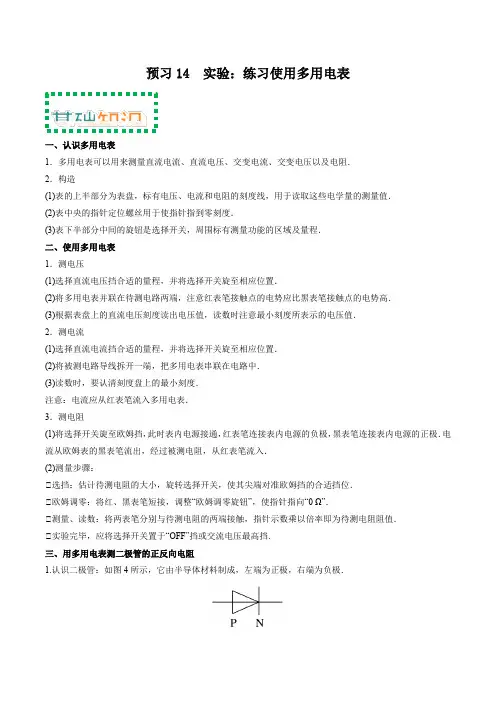

预习14 实验：练习使用多用电表(解析版)
预习14 实验：练习使用多用电表一、认识多用电表1．多用电表可以用来测量直流电流、直流电压、交变电流、交变电压以及电阻．2．构造(1)表的上半部分为表盘，标有电压、电流和电阻的刻度线，用于读取这些电学量的测量值．(2)表中央的指针定位螺丝用于使指针指到零刻度．(3)表下半部分中间的旋钮是选择开关，周围标有测量功能的区域及量程．二、使用多用电表1．测电压(1)选择直流电压挡合适的量程，并将选择开关旋至相应位置．(2)将多用电表并联在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势高．(3)根据表盘上的直流电压刻度读出电压值，读数时注意最小刻度所表示的电压值．2．测电流(1)选择直流电流挡合适的量程，并将选择开关旋至相应位置．(2)将被测电路导线拆开一端，把多用电表串联在电路中．(3)读数时，要认清刻度盘上的最小刻度．注意：电流应从红表笔流入多用电表．3．测电阻(1)将选择开关旋至欧姆挡，此时表内电源接通，红表笔连接表内电源的负极，黑表笔连接表内电源的正极．电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．(2)测量步骤：①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位．①欧姆调零：将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指向“0 Ω”．①测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘以倍率即为待测电阻阻值．①实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡.三、用多用电表测二极管的正反向电阻1.认识二极管：如图4所示，它由半导体材料制成，左端为正极，右端为负极．特点：电流从正极流入时电阻很小，而从正极流出时电阻很大．2．用多用电表测二极管的正反向电阻(1)测二极管正向电阻：将多用电表的选择开关选至低倍率的欧姆挡，欧姆调零之后将黑表笔接触二极管的正极，红表笔接触二极管的负极．(2)测二极管反向电阻：将多用电表的选择开关选至高倍率的欧姆挡，欧姆调零之后将黑表笔接触二极管的负极，红表笔接触二极管的正极．四、多用电表检查电路故障1．故障种类及特点电路故障一般有两种情况，即短路和断路．(1)短路的特点：电路中有电流，但短路部分电压为零；被短路的用电器不工作，与之串联的用电器工作电流增大．(2)断路的特点：在电源正常的情况下，断路部分电流为零，但断路处有电压，若干路断路则断路处电压等于电源电压．2．分析与检测方法(1)电压表检测法若电路断路，将电压表与电源并联，若有电压说明电源完好，然后将电压表逐段与电路并联，若某一段电压表指针偏转，说明该段电路中有断点．若电路短路，则用电压表逐段与电路并联，某一段电压表示数为零，则该段被短路．(2)欧姆表检测法断开电路，用多用电表的欧姆挡测量待测部分的电阻，若检测部分示数正常，说明两点间电路正常；若检测部分电阻很小(几乎为零)，说明该部分短路；若检测部分指针几乎不动，说明该部分有断路．例题1：如图甲为一多用电表的表盘，图乙是其原理简化示意图。
2.9 实验：练习使用多用电表
两位同学用过多用电表后,分别把选择开关放 在图示的位置。你认为谁的习惯好些?为什么?
多用电表不使用时,应将选择开关调至 off 档或交流电压最高档位置。
作业
学科王
①机械调0(左侧0)；
②选挡:将选择开关旋至高倍率的 欧姆挡(例如“×100Ω挡)；
③再次电阻调0(右侧0)； ④测量:将黑表笔接触二极管负极, 红表笔接触二极管正极；
⑤读数:将指针示数乘以倍率得测 量值。
(5)应用:判断二极管的正负极; 判断二极管的好坏。
正向导通时,电阻约为几百欧姆;
二 反向截止时,电阻约为几百千欧。 极 管 正向电阻越小越好(不能为零);
2.测量电流
怎样用多用电表测量通过小灯泡 的电流?测量中应注意什么? 步骤: (1)选档; (2)测量; (3)读数。
注意:(1)将电流表串联在待测电路中。
(2)量程应大于通过小灯泡电流的估计值。 (3)电流应从红表笔流入电表。
(4)读数时先看量程再看小格,要正视表针。
3.测量定值电阻
怎样用多用电表测量定值电阻? 测量中应注意什么?
欧姆表的使用步骤
①机械调0(左侧0):用螺丝刀进行机械调0(左侧0)。 ②选挡:测电阻时选择合适的倍率。以使指针指在中 央刻度范围,可用比估计值低1个数量级的倍率,如估 计值为200Ω就应该选×10的倍率。 ③欧姆调0(右侧0):用调0旋钮进行调0(表笔直接接触， 指针指右侧0刻度)。 ④测量:将红黑表笔接被测电阻两端进行测量。 ⑤读数:将指针示数乘以倍率得测量值。 ⑥将选择开关调至 off 档或交流电压最高档位置。
电流从欧姆表的黑表笔流出, 经过被测电阻,从红表笔流入。
Rx
测量二极管的正向电阻
实验 练习使用多用电表
根据闭合电路欧姆定律：I＝R＋E r，把万用表接到电池
两端即可测量电池的电动势 E(X)，再测出外电阻 R(Y)， 电路电流 I(ZY)，代入公式即可求得内阻 r.故(1)的答案
为：将另一只表笔接到 b 或 c.
(2)中①的答案依次为：电压；S1；S2.
②的答案依次为：欧姆；S2；S1；电压．
③的答案为：X. ④的答案为：X－Z ZY.
来越慢 示数由“∞”逐渐减小到
某一较小固定示数
五、数据处理 1．测电阻时，电阻值等于表针的示数与倍率的乘积，指
针示数的读数一般读两位有效数字． 2．测电流和电压时， 如果表盘的最小刻度为 1、0.1、0.01 等，读数时应读到
最小刻度的下一位， 若表盘的最小刻度为 0.2、0.02、0.5、0.05 等，读数时
的示数，设它为 Y，紧接着进行下面的操作：将万用
表选择开关置于________挡，选择合适的量程，将开
关 S1 与 S2 都闭合，记录表的示数，设它为 Z，把 Y 和 对应的 Z 作为一组数据记录下来，反复测量多次得到
多组数据．
③________即为干电池的电动势．(填“X”、“Y”或 “Z”) ④内阻的表达式 r＝________(用 X、Y、Z 表示)，将步 骤②测得的多组数据代入公式，求出 r 的平均值，即为
今有一块数字万用表“DF930”、一只滑动变阻器(0～ 30 Ω)、两只开关、导线若干． 利用这些器材，尽量采用简单的方法，测量一节干电池 的电动势和内阻，要求分两步测量，首先测量电动势， 待电动势测得之后再测其内阻． (1)连接万用表．在图 6(b)中电路的各个元器件已经连 接妥当，数字万用表的一个表笔也已经跟电路相连，请 将另一只表笔正确的接入电路．
实验：练习使用多用电表
4.一个盒子里装有几个阻值都是 100Ω 的电阻，它们分别 与盒外的四个接线柱 1、2、3、4 相连，测量任意两个接线柱 之间的电阻值，总共进行了六次不重复的测量，结果是：有 三次测量结果是 100Ω，另外三次测量结果是 200Ω，则可判
断盒内电阻的接法是图中的哪一个？ [答案] C
(3)请在图④所示的接线柱间，用电路图符号画出盒内的 元件及连接情况．
答案 (1)60 (2)7.18 (3)3.59
3．用多用电表进行了几次测量，指针分别处于 a 和 b
的位置，如图所示．若多用电表的选择开关处于下面表格中
所指的挡位，a 和 b 的相应读数是多少？
指针位置 选择开关所处挡位 读数
答案
直流电流 100mA
a 直流电压 2.5V
b
电阻×100
23.0mA 0.57V 320Ω
B．3kΩ～8kΩ D．30Ω～80Ω
答案 B
2．下图为一正在测量中的多用电表表盘．
(1)如果是用 ×10Ω 挡测量电阻， 则读数为_______Ω.
(2) 如 果 是 用 直 流 10mA 挡测量电 流，则读数为______ __mA.
(3) 如 果 是 用 直 流 5V 挡测量电压， 则读数为________V.
总结：用欧姆档测二极管时，若显示电阻较小时， 与黑表笔相连的是二极管正极 与红表笔相连的是二极管负极
二、实验器材 多用电表、．
三、实验步骤：（详见《导学案》P117）
四、使用多用电表应注意哪些问题 （详见《导学案》P117）
补充： 1.欧姆挡的使用需要注意如下几点： (1)合理选择欧姆挡的量程，使指针尽量指在表盘中间位置附
六、典型例题和巩固练习
补充练习题
《实验：练习使用多用电表》 讲义
《实验：练习使用多用电表》讲义一、实验目的1、了解多用电表的基本构造和工作原理。
2、掌握多用电表测量电压、电流和电阻的方法。
3、学会正确读取多用电表的测量数据。
二、实验原理多用电表是一种可以测量多种电学量的仪表，它由表头、测量电路和转换开关等部分组成。
表头通常是一个灵敏电流计，其满偏电流很小。
测量电路用于将待测电学量转换为表头能够测量的电流。
转换开关用于选择不同的测量功能和量程。
1、测量电压根据串联电阻分压的原理，在表头串联不同阻值的电阻，可以将表头改装成不同量程的电压表。
2、测量电流根据并联电阻分流的原理，在表头并联不同阻值的电阻，可以将表头改装成不同量程的电流表。
3、测量电阻多用电表测量电阻的原理是闭合电路欧姆定律。
当红黑表笔短接时，调节调零电阻，使表头指针满偏。
当测量电阻时，电路中有电流通过，表头指针偏转角度与通过表头的电流成正比，从而可以根据指针偏转角度读出电阻值。
三、实验器材多用电表、直流电源、电阻箱、定值电阻、导线若干。
四、实验步骤1、观察多用电表的表盘和转换开关，了解各量程和功能。
2、机械调零：使用前，先检查表针是否停在左端零刻度处。
若不在，用螺丝刀调节表盘下方的机械调零旋钮，使指针指在零刻度处。
3、选择测量功能和量程：根据待测电学量的大小和估计值，选择合适的测量功能（电压、电流或电阻）和量程。
在不知道待测电学量的大致范围时，应先选择较大的量程进行试测，然后根据测量结果选择合适的量程。
4、测量电压（1）将多用电表的转换开关拨到直流电压挡，选择合适的量程。
（2）将红表笔接在电源的正极，黑表笔接在电源的负极，注意表笔要与电源正负极接触良好。
（3）读取表盘上的电压示数，并记录下来。
5、测量电流（1）将多用电表的转换开关拨到直流电流挡，选择合适的量程。
（2）将电路断开，将红表笔接在电流流入的一端，黑表笔接在电流流出的一端，注意表笔要与电路串联连接。
（3）闭合电路，读取表盘上的电流示数，并记录下来。
