电网潮流课程设计
电网潮流课程设计一、课程目标知识目标：1. 学生能理解电网潮流的基本概念，掌握电网潮流的计算方法和应用场景。
2. 学生能够运用电网潮流知识分析简单电网的运行状态，判断电网的稳定性。
3. 学生了解电网潮流与电力系统安全、经济运行的关系，认识到电网潮流分析的重要性。
技能目标：1. 学生能够运用所学知识，使用专业软件进行电网潮流计算，并分析计算结果。
2. 学生能够通过实际案例分析，提出改进电网运行的合理建议，提高电网运行效率。
3. 学生能够独立完成电网潮流相关实验，提高实际操作能力。
情感态度价值观目标：1. 学生通过学习电网潮流知识，增强对电力行业的认同感，激发学习兴趣。
2. 学生能够关注电网潮流在节能减排、环境保护等方面的意义，培养社会责任感和节能意识。
3. 学生在小组合作学习过程中，培养团队协作精神和沟通能力，提高自身综合素质。
本课程针对高中年级学生，结合电网潮流的学科特点，注重理论与实践相结合，培养学生的实际操作能力和解决问题的能力。
课程目标既关注学生对电网潮流知识的掌握，又注重提高学生的技能和情感态度价值观，为学生的全面发展奠定基础。
在教学过程中，教师需关注学生的个体差异，有针对性地进行教学设计和指导，确保课程目标的实现。
二、教学内容本章节教学内容主要包括以下三个方面：1. 电网潮流基本概念- 介绍电网潮流的定义、组成及作用。
- 分析电网潮流的计算方法，如牛顿-拉夫逊法、高斯-赛德尔法等。
2. 电网潮流计算与应用- 结合教材相关章节，讲解电网潮流计算的具体步骤和操作方法。
- 通过实例分析，使学生掌握电网潮流计算在实际工程中的应用。
3. 电网潮流与电力系统运行分析- 讲解电网潮流与电力系统安全、经济运行的关系。
- 分析电网潮流异常现象，如过负荷、电压越限等，并提出相应的改进措施。
教学安排与进度：1. 课时分配：共6课时，其中基本概念2课时，计算与应用2课时，运行分析2课时。
2. 教学内容与教材章节对应：- 基本概念：教材第3章第1节。
电力系统潮流上机课程设计教学指导书(适用于Vc
电力系统潮流上机课程设计教学指导书（适用于Vc）一、基础知识的要求1．掌握VC环境的建立，建立一个空的或者“hello world”的DOS工作平台。
2．掌握函数的定义，头文件的使用，函数调用方法。
了解类的概念，建立类对象，学会调用类成员函数。
3．掌握数据文件的打开和关闭，学会自己根据系统数据建立数据文件，并读取数据。
学会将计算结果写到文件中。
4．对VC环境的掌握：i.打开工作平台：file->open workspace（file->recent workspace）ii.打开工作平台中的文件：选择fileview页，在source file中双击想打开的.cpp文件，或者在header file中双击想打开的.h文件。
iii.保存文件：ctrl+siv.将已有文件加入当前工作平台中：如果是cpp文件，则选中source file，单击右键，选择add file to folder，加入希望加入的cpp文件。
如果是.h文件，则选中header file，单击右键，选择add file to folder，加入希望加入的头文件。
v.编译：所有的程序写完之后需要进行编译。
编译可以选择Build按钮，也可以用快捷键F7进行编译。
如果有语法错误，则会在output的build页显示出来，逐个双击定位，处理错误，解决问题。
vi.调试：设置断点（F9），进入调试状态或者执行至下一个断点（F5，或者点击界面上的“Go”按钮），单步执行（F10），进入子函数（F11），执行到鼠标所在位置（ctrl+F10），结束调试（shift+F5）。
vii.运行：运行可以点击界面上的“叹号”按钮，也可以使用快捷键ctrl+F5，使用这个命令时，所设置的断点是不起作用的。
5．《电力系统稳态分析》教材中第四章涉及到的基本知识。
二、设计注意事项1．变量和数组的定义要写在函数的开头。
2．语句的结尾需要用分号（；）3．注意英文字符和中文字符4．C++中大小写敏感。
华电-电力系统-马进老师-教案第四章(2).doc
● 电力系统潮流计算机算法主要有哪几种? ● 如何应用牛顿—拉夫逊法计算电力系统潮流?● 什么是电力系统潮流的PQ 解耦特性？ ● 如何应用PQ 解耦法计算电力系统潮流?1. 雅可比法、高斯—塞德尔法（复习）2. 牛顿一拉夫逊法计算潮流（复习）2.1 直角坐标形式➢ 未知量i i f e 、共1)(n 2-个，需要个1)2(n -方程参加迭代；➢ 平衡节点由于n n n U U δ=∠ ，即n n jf e +已知, 故不需参加迭代,只需计算nn n jQ P S += ➢ 功率方程：✓ P Q 节点：∑∑===+---=n 1j n1j j ij j ij i j ij j ij i ic i 0)e B f (G f )f B e (G e P P △m,1,2,i 0)e B f (G e )f B e (G f Q Q n 1j n1j j ij j ij i j ij j ij i ic i ==++--=∑∑==△ ✓ P V 节点：∑∑===+---=n1j n1j j ij j ij i j ij j ij i ic i 0)e B f (G f )f B e (G e P P △1n ,2,m 1,m i 0)f (e U U 2i2i 2ic 2i -++==+-= △➢ 修正方程：⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡∆∆∆∆∆∆⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡∆∆∆∆∆∆++++++++++++++++++++++++++1+m 1+m 22111m ,1m 1m ,1m 2,1m 2,1m 1,1m 1,1m 1m ,1m 1m ,1m 2,1m 2,1m 1,1m 1,1m 1m ,21m ,2222221211m ,21m ,2222221211m ,11m ,1121211111m ,11m ,11212111121m 1m 2211f e f e f e S R S R S R N H N H N H L J L J L J H H N H N H L J L J L JN H N H N H U P Q P Q P ➢ 雅可比矩阵J a 各元素：✓ j i ≠：iji ij i ij jiij iij i ij jiij N e B f G e Q J f B e G e P H =+-=∂∆∂=--=∂∆∂=iji ij i ij jiij iij i ij j iij H e G f B f Q L f G e B f P N -=+=∂∆∂=-=∂∆∂= 0f U S 0e U R j2i ij j 2i ij =∂∆∂==∂∆∂= ✓ j i =：∑=----=∂∆∂=n1j iii i ii j ij j ij i iii f B e G )f B e (G e P H ∑=+-+-=∂∆∂=n1j iii i ii j ij j ij i iii e B f G )e B f (G f P N ∑=-++=∂∆∂=n1j iii i ii j ij j ij i iii f G e B )e B f (G e Q J ∑=++--=∂∆∂=n1j iii i ii j ij j ij i iii e G f B )f B e (G f Q Li i2iii ii 2iii 2f f U S 2e e UR -=∂∆∂=-=∂∆∂=➢ J a 的特点：✓ 2（n-1）阶方阵；✓ 不对称, 各元素在迭代时变化； ✓ 各元素与Y ij 对应, 也是稀疏的。
华北电力大学潮流上机课程设计报告
课程设计报告( 2014—2015年度第一学期) 名称：电力系统潮流上机院系：电气与电子工程学院班级：电气1215 学号：学生姓名：指导教师：王莉丽设计周数：两周成绩：日期： 2015年1月4日一、课程设计的目的与要求培养学生的电力系统潮流计算机编程能力，掌握计算机潮流计算的相关知识二、设计正文（详细内容见附录）1．手算2．计算机计算3．思考题三、课程设计总结或结论四、参考文献1.《电力系统分析基础》，李庚银，机械工业出版社，2011年，第一版；2.《电力系统稳态分析》，陈珩，中国电力出版社，2007年，第三版；附录（包括：1.手算过程及结果；2.计算机计算流程图、表格、数据；3.思考题答案）附录1.手算过程及结果2.计算机计算流程图3.完整的潮流程序头文件（定义变量）：#define Bus_Num 9#define Line_Num 9#define Precision 1e-5struct Bus{int No ;float Voltage,Phase,GenP,GenQ,LoadP,LoadQ;int Type;}gBus[Bus_Num];struct Line{int No,No_I,No_J;float R,X,B,k;}gLine[Line_Num];float gY_G[Bus_Num][Bus_Num],gY_B[Bus_Num][Bus_Num];float gDelta_P[Bus_Num-1],gDelta_Q[Bus_Num-1],gDelta_PQ[2*(Bus_Num-1)]; float gJaccobi[2*(Bus_Num-1)][2*(Bus_Num-1)];float gDelta_f[Bus_Num-1],gDelta_e[Bus_Num-1],gDelta_fe[2*(Bus_Num-1)]; float gf[Bus_Num],ge[Bus_Num];主程序：// flow.cpp: 主项目文件#include"stdafx.h"#include"NEquation.h"#include"math.h"#include"stdio.h"#include"config.h"using namespace System;void test(){NEquation ob1;ob1.SetSize(2);ob1.Data(0,0)=1;ob1.Data(0,1)=2;ob1.Data(1,0)=2;ob1.Data(1,1)=1;ob1.Value(0)=4;ob1.Value(1)=6;ob1.Run();printf("x1=%f\n",ob1.Value(0));printf("x2=%f\n",ob1.Value(1));}void GetData()//Read the data{FILE *fp;int i;fp=fopen("E:\\1121960726\\flow\\data\\data.txt","r");if(fp==NULL){printf("Can not open the file named 'data.txt' \n");return;}for(i=0;i<=Bus_Num-1;i++){fscanf(fp,"%d,%f,%f,%f,%f,%f,%f,%d",&gBus[i].No,&gBus[i].Voltage,&gBus[i].Phase, &gBus[i].GenP,&gBus[i].GenQ,&gBus[i].LoadP,&gBus[i].LoadQ,&gBus[i].Type);}for(i=0;i<=Line_Num-1;i++){fscanf(fp,"%d,%d,%d,%f,%f,%f,%f",&gLine[i].No,&gLine[i].No_I,&gLine[i].No_J, &gLine[i].R,&gLine[i].X,&gLine[i].B,&gLine[i].k);}fclose(fp);}void GetYMatrix(){int i,j,bus1,bus2;float r,x,d,g,b,g1,b1,g2,b2,g3,b3;FILE *fp;for(i=0;i<=Bus_Num-1;i++){for(j=0;j<=Bus_Num-1;j++){gY_G[i][j]=0;gY_B[i][j]=0;}}for(i=0; i<=Line_Num-1; i++){if(gLine[i].k==0){bus1=gLine[i].No_I-1;bus2=gLine[i].No_J-1;r=gLine[i].R;x=gLine[i].X;d=r*r+x*x;g=r/d;b=-x/d;gY_G[bus1][bus1]=gY_G[bus1][bus1]+g;gY_G[bus2][bus2]=gY_G[bus2][bus2]+g;gY_G[bus1][bus2]=gY_G[bus1][bus2]-g;gY_G[bus2][bus1]=gY_G[bus2][bus1]-g;gY_B[bus1][bus1]=gY_B[bus1][bus1]+b+gLine[i].B;gY_B[bus2][bus2]=gY_B[bus2][bus2]+b+gLine[i].B;gY_B[bus1][bus2]=gY_B[bus1][bus2]-b;gY_B[bus2][bus1]=gY_B[bus2][bus1]-b; }else{bus1=gLine[i].No_I-1;bus2=gLine[i].No_J-1;x=gLine[i].X;d=r*r+x*x;g=r/d;b=-x/d;g1=g/gLine[i].k;b1=b/gLine[i].k;g2=g*(1-gLine[i].k)/(gLine[i].k*gLine[i].k);b2=b*(1-gLine[i].k)/(gLine[i].k*gLine[i].k);g3=g*(gLine[i].k-1)/gLine[i].k;b3=b*(gLine[i].k-1)/gLine[i].k;gY_G[bus1][bus1]=gY_G[bus1][bus1]+g1+g2;gY_G[bus2][bus2]=gY_G[bus2][bus2]+g1+g3;gY_G[bus1][bus2]=gY_G[bus1][bus2]-g1;gY_G[bus2][bus1]=gY_G[bus2][bus1]-g1;gY_B[bus1][bus1]=gY_B[bus1][bus1]+b1+b2;gY_B[bus2][bus2]=gY_B[bus2][bus2]+b1+b3;gY_B[bus1][bus2]=gY_B[bus1][bus2]-b1;gY_B[bus2][bus1]=gY_B[bus2][bus1]-b1;}}// output the Y matrixfp=fopen("E:\\1121960726\\flow\\data\\ymatrix.txt","w");if(fp==NULL){printf("Can not open the file named 'ymatrix.txt' \n");return ;}fprintf(fp,"---Y Matrix---\n");for(i=0;i<=Bus_Num-1;i++){for(j=0;j<=Bus_Num-1;j++){fprintf(fp,"Y(%d,%d)=(%10.5f,%10.5f)\n",i+1,j+1,gY_G[i][j],gY_B[i][j]);}}fclose(fp);}void SetInitial(){int i;for(i=0;i<=Bus_Num-1;i++){if(gBus[i].Type==3){gf[i]=gBus[i].Voltage*sin(gBus[i].Phase);ge[i]=gBus[i].Voltage*cos(gBus[i].Phase);}else{gf[i]=0;ge[i]=1;}}}void GetUnbalance(){int i,j;FILE *fp;for(i=0;i<=Bus_Num-2;i++){gDelta_P[i]=gBus[i+1].GenP-gBus[i+1].LoadP;if(gBus[i+1].Type==2) //PV节¨2点ì?gDelta_Q[i]=gBus[i+1].Voltage*gBus[i+1].Voltage-(ge[i+1]*ge[i+1]+gf[i+1]*gf[i+1]);elsegDelta_Q[i]=gBus[i+1].GenQ-gBus[i+1].LoadQ;for(j=0;j<=Bus_Num-1;j++){gDelta_P[i]=gDelta_P[i]-ge[i+1]*(gY_G[i+1][j]*ge[j]-gY_B[i+1][j]*gf[j])-gf[i+1]*(gY_G[i+1][j]*gf[j]+gY_B[i+1][j]*ge[j]);if(gBus[i+1].Type==1) //PQ节¨2点ì?gDelta_Q[i]=gDelta_Q[i]-gf[i+1]*(gY_G[i+1][j]*ge[j]-gY_B[i+1][j]*gf[j])+ge[i+1]*(gY_G[i+1][j]*gf[j]+gY_B[i+1][j]*ge[j]);}}for(i=0;i<=Bus_Num-2;i++) //合?并?é{gDelta_PQ[2*i]=gDelta_P[i];gDelta_PQ[2*i+1]=gDelta_Q[i];}fp=fopen("E:\\1121960726\\flow\\data\\unbalance.txt","w");if(fp==NULL){printf("无法打开文件：”'unbalance.txt' \n");return ;}fprintf(fp,"---Unbalance---\n");for(i=0;i<=2*Bus_Num-3;i++){fprintf(fp,"Unbalance[%d]=%10.5f\n",i+1,gDelta_PQ[i]);}fclose(fp);}void GetJaccobi(){int i,j;float ga[Bus_Num-1],gb[Bus_Num-1];FILE *fp;for(i=0;i<=Bus_Num-2;i++) //计算注入电流{ga[i]=0;gb[i]=0;for(j=0;j<=Bus_Num-1;j++){ga[i]=ga[i]+gY_G[i+1][j]*ge[j]-gY_B[i+1][j]*gf[j];gb[i]=gb[i]+gY_G[i+1][j]*gf[j]+gY_B[i+1][j]*ge[j];}}for(i=0;i<=Bus_Num-2;i++){for(j=0;j<=Bus_Num-2;j++){if(i!=j){gJaccobi[2*i][2*j]=-gY_B[i+1][j+1]*ge[i+1]+gY_G[i+1][j+1]*gf[i+1];gJaccobi[2*i][2*j+1]=gY_G[i+1][j+1]*ge[i+1]+gY_B[i+1][j+1]*gf[i+1];if(gBus[i+1].Type==2) //PV节¨2点ì?{gJaccobi[2*i+1][2*j]=0;gJaccobi[2*i+1][2*j+1]=0;}else//PQ{gJaccobi[2*i+1][2*j]=-gJaccobi[2*i][2*j+1];gJaccobi[2*i+1][2*j+1]=gJaccobi[2*i][2*j];}}else{gJaccobi[2*i][2*j]=-gY_B[i+1][j+1]*ge[i+1]+gY_G[i+1][j+1]*gf[i+1]+gb[i];gJaccobi[2*i][2*j+1]=gY_G[i+1][j+1]*ge[i+1]+gY_B[i+1][j+1]*gf[i+1]+ga[i];if(gBus[i+1].Type==2) //PV节¨2点ì?{gJaccobi[2*i+1][2*j]=2*gf[i+1];gJaccobi[2*i+1][2*j+1]=2*ge[i+1];}else//PQ节点{gJaccobi[2*i+1][2*j]=-gY_G[i+1][j+1]*ge[i+1]-gY_B[i+1][j+1]*gf[i+1]+ga[i];gJaccobi[2*i+1][2*j+1]=-gY_B[i+1][j+1]*ge[i+1]+gY_G[i+1][j+1]*gf[i+1]-gb[i];}}}}fp=fopen(,"w");if(fp==NULL){printf("无法打开文件：” 'jaccobi.txt' \n");return ;}fprintf(fp,"---Jaccobi Matrix---\n");for(i=0;i<=2*Bus_Num-3;i++){for(j=0;j<=2*Bus_Num-3;j++){fprintf(fp,"jaccobi(%d,%d)=%10.5f\n",i+1,j+1,gJaccobi[i][j]);}}fclose(fp);}void GetRevised(){int i,j;FILE *fp;NEquation ob1; //解矩阵方程ob1.SetSize(2*(Bus_Num-1));for(i=0;i<=2*Bus_Num-3;i++)for(j=0;j<=2*Bus_Num-3;j++)ob1.Data(i,j)=gJaccobi[i][j];for(i=0;i<=2*Bus_Num-3;i++)ob1.Value(i)=gDelta_PQ[i];ob1.Run();for(i=0;i<=Bus_Num-2;i++){gDelta_f[i]=ob1.Value(2*i);gDelta_e[i]=ob1.Value(2*i+1);gDelta_fe[2*i]=gDelta_f[i];gDelta_fe[2*i+1]=gDelta_e[i];}fp=fopen("E:\\1121960726\\flow\\data\\revised.txt","w");if(fp==NULL){printf("无法打开文件：” 'revised.txt' \n");return ;}fprintf(fp,"---Revised---\n");for(i=0;i<=2*Bus_Num-3;i++){fprintf(fp,"revised[%d]=%10.5f\n",i+1,gDelta_fe[i]);}fclose(fp);}void GetNewValue(){int i;FILE *fp;for(i=0;i<=Bus_Num-2;i++){gf[i+1]=gf[i+1]+gDelta_f[i];ge[i+1]=ge[i+1]+gDelta_e[i];}fp=fopen("E:\\1121960726\\flow\\data\\newvalue.txt","w");if(fp==NULL){printf("无法打开文件：”'newvalue.txt' \n");return ;}fprintf(fp,"---New Value---\n");for(i=0;i<=Bus_Num-2;i++){fprintf(fp,"f(%d)=%10.5f,e(%d)=%10.5f\n",i+1,gf[i+1],i+1,ge[i+1]); }fclose(fp);}int main(array<System::String ^> ^args){int i,Count_Num;float maxValue;//test();GetData();GetYMatrix();SetInitial();for(Count_Num=0;Count_Num<=100;Count_Num++) {GetUnbalance();GetJaccobi();GetRevised();GetNewValue();maxValue=fabs(gDelta_fe[0]);for(i=1;i<=2*(Bus_Num-1)-1;i++){if(maxValue<fabs(gDelta_fe[i])){maxValue=fabs(gDelta_fe[i]);}}if(maxValue<Precision){break;}}printf("%d\n",Count_Num);for(i=0;i<=Bus_Num-1;i++){printf("%10.5f\n",sqrt(ge[i]*ge[i]+gf[i]*gf[i]));}while(true){}return 0;}计算结果：（1）原始数据：（2）节点导纳矩阵：(3)Jacobi矩阵：（4）NewVoltageValue:(5)不平衡量：（6）修正量：（6）结果：3.回答思考题1.潮流计算的方法有哪些？各有何特点？2. 如果交给你一个任务，请你用已有的潮流计算软件计算北京城市电网的潮流，你应该做哪些工作？（收集哪些数据，如何整理，计算结果如何分析）3. 设计中遇到的问题和解决的办法。
王超的潮流上机课程设计报告-推荐下载
3.3 设计中遇到的问题和解决的办法。 1.在设计最开始遇到的问题就是由于以前 C++语言所学习的知识遗忘较多，对于程序的使 用不太熟练，通过老师讲解、看书、询问同学逐渐扫除了这个障碍。 2.设计的时候对于电力系统整体的知识脉络不是很清晰，编写程序时所定义的变量容易 弄混淆，编写的程序产生了较多的错误，经过仔细学习和对每一排程序的排查，找出 了产生错误的地方。同时也对潮流计算的过程有了更清楚的认识。
元旦过后，正式进入状态，开始大规模编写程序。在课本和老师的指导下，从文件的读入，到形成 节点导纳矩阵，都花费了很长时间，在形成雅克比矩阵中，我的程序出现了错误，结果查明是下表没有 对应。
最后一部分就是计算线路功率和损耗。这部分老师没有给出例子。但是经过这样一个时间的训练， 在课本公式的推导下，我把公式分解成实部和虚部，分别计算。在输入时，还是要十分注意下标的对应。 最后部分的编写解释主程序，主要是负责把几个已经编号的子程序调用，还要同时编写控制循环精度和 次数的条件。这部分主要是应用 Break 语句和循环，让迭代过程收敛。
《电力系统潮流上机》课程设计报告
院 系：电气与电子工程学院
班 级： 电网 1102
学 号：
学生姓名：
指导教师：
设计周数：
成 绩：
24
Байду номын сангаас王超
王莉丽
两周
日期：2013 年 12 月 30 日
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电通，力1根保过据护管生高线产中0不工资仅艺料可高试以中卷解资配决料置吊试技顶卷术层要是配求指置，机不对组规电在范气进高设行中备继资进电料行保试空护卷载高问与中题带资2负料2，荷试而下卷且高总可中体保资配障料置各试时类卷，管调需路控要习试在题验最到；大位对限。设度在备内管进来路行确敷调保设整机过使组程其高1在中正资，常料要工试加况卷强下安看与全22过，22度并22工且22作尽22下可护都能1关可地于以缩管正小路常故高工障中作高资；中料对资试于料卷继试连电卷接保破管护坏口进范处行围理整，高核或中对者资定对料值某试，些卷审异弯核常扁与高度校中固对资定图料盒纸试位，卷置编工.写况保复进护杂行层设自防备动腐与处跨装理接置，地高尤线中其弯资要曲料避半试免径卷错标调误高试高等方中，案资要，料求编试技5写、卷术重电保交要气护底设设装。备备置管4高调、动线中试电作敷资高气，设料中课并技3试资件且、术卷料中拒管试试调绝路包验卷试动敷含方技作设线案术，技槽以来术、及避管系免架统不等启必多动要项方高方案中式；资，对料为整试解套卷决启突高动然中过停语程机文中。电高因气中此课资，件料电中试力管卷高壁电中薄气资、设料接备试口进卷不行保严调护等试装问工置题作调，并试合且技理进术利行，用过要管关求线运电敷行力设高保技中护术资装。料置线试做缆卷到敷技准设术确原指灵则导活：。。在对对分于于线调差盒试动处过保，程护当中装不高置同中高电资中压料资回试料路卷试交技卷叉术调时问试，题技应，术采作是用为指金调发属试电隔人机板员一进，变行需压隔要器开在组处事在理前发；掌生同握内一图部线纸故槽资障内料时，、，强设需电备要回制进路造行须厂外同家部时出电切具源断高高习中中题资资电料料源试试，卷卷线试切缆验除敷报从设告而完与采毕相用，关高要技中进术资行资料检料试查，卷和并主检且要测了保处解护理现装。场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
电力系统潮流上机设计教学指导书

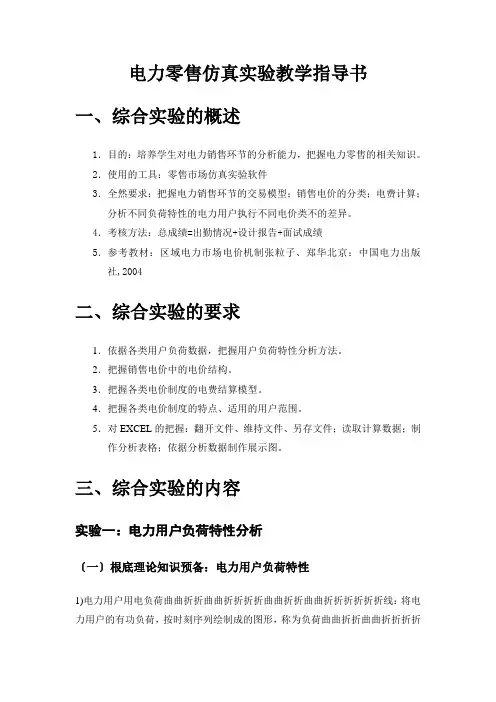

电力零售仿真实验教学指导书一、综合实验的概述1．目的：培养学生对电力销售环节的分析能力，把握电力零售的相关知识。
2．使用的工具：零售市场仿真实验软件3．全然要求：把握电力销售环节的交易模型；销售电价的分类；电费计算；分析不同负荷特性的电力用户执行不同电价类不的差异。
4．考核方法：总成绩=出勤情况+设计报告+面试成绩5．参考教材：区域电力市场电价机制张粒子、郑华北京：中国电力出版社,2004二、综合实验的要求1．依据各类用户负荷数据，把握用户负荷特性分析方法。
2．把握销售电价中的电价结构。
3．把握各类电价制度的电费结算模型。
4．把握各类电价制度的特点、适用的用户范围。
5．对EXCEL的把握：翻开文件、维持文件、另存文件；读取计算数据；制作分析表格；依据分析数据制作展示图。
三、综合实验的内容实验一：电力用户负荷特性分析〔一〕根底理论知识预备：电力用户负荷特性1)电力用户用电负荷曲曲折折曲曲折折折折曲曲折折曲曲折折折折折折线：将电力用户的有功负荷，按时刻序列绘制成的图形，称为负荷曲曲折折曲曲折折折折曲曲折折曲曲折折折折折折线。
（1） 日负荷曲曲折折曲曲折折折折曲曲折折曲曲折折折折折折线：标示出一天内每小时〔每半小时、每15分钟〕的负荷值，反映一天内负荷动态。
（2） 年负荷曲曲折折曲曲折折折折曲曲折折曲曲折折折折折折线：标示出一年内每月的最高负荷值，反映一年内各月负荷动态。
2)要紧的负荷特性指标及计算（1） 最高负荷：报告期〔日、月、季、年〕内记录的负荷中，数值最大的一个。
（2） 最低负荷：报告期〔日、月、季、年〕内记录的负荷中，数值最小的一个。
（3） 平均负荷：报告期内瞬间负荷的平均值，即负荷时刻数列时序平均数。
（4） 负荷率：平均负荷与最高负荷的比率。
负荷率〔％〕＝⨯)k k W W 报告期最高负荷（）报告期平均负荷（100％ （5） 最小负荷率：报告期最低负荷与最高负荷的比率。
最小负荷率〔％〕＝⨯）报告期最高负荷（）报告期最低负荷（W W k k 100％（6） 峰谷差：最高负荷与最低负荷之差。
电力系统潮流上机 (2)剖析
头文件和命名空间的引用
根据C语言标准，所有类和函数都是使用头 文件进行定义和说明的。在程序的开始需 要加入必需的头文件（.h）。C++类库还增 加了命名空间(namespace)，程序所用到的 大多数类都包含在“std”命名空间中，这 些都需要在程序中加以说明。
文件输入输出程序测试
• 文件输入输出命令推荐采 用fstream的标准类库方式。 ifstream infile; ofstream outfile;
• ifstream与ofstream的程序 测试,如右图：
解方程程序测试
这一部分主要掌握如何添加头 文件，并在主程序中学会调用。 添加头文件：打开在F盘下所建 的以学号命名的文件夹 “1061181324”->打开 “TEST”文件下->再打开 “TEST”文件->将已建好的头 文件复制粘贴，（在这次潮流 上机中可使用老师编好的头文 件“NEquation.h”） 再回到C++主程序界面，在 “解决方案管理器窗口”处右 击“头文件”->添加->现有项>NEquation.h->确定：
printf函数的使用
点击“调试”->开始 调试（不执行）即可 输出运行结果。（快 捷键是Ctrl+F5）
iostream类的使用
在C语言中，用printf和scanf进行输入输出，通过 以前的学习，我们知道用这两个函数进行输入输 出时，必须指明输出和输入的数据的格式和类型 （如，“%d”表示整型，“%f”表示浮点型。） 这不仅使编程繁琐复杂，而且还容易出错。C++ 为了和C兼容，保留了printf和scanf函数，但C++ 通过提供I/O类库来实现丰富的I/O功能。iostream 是C++种提供的用于输入输出的类库，意为输入 输出流。 常用到的命令语句有以下： cin>>a: 把一个数输入给变量a; cout<<a: 把变量a的值输出；
关于潮流计算的课程设计
关于潮流计算的课程设计一、课程目标知识目标：1. 理解潮流计算的基本概念，掌握电力系统潮流的基本方程和算法；2. 学习并掌握使用相关软件工具进行潮流计算的方法；3. 了解潮流计算在电力系统运行中的应用及其重要性。
技能目标：1. 能够运用所学的潮流计算方法，解决实际的电力系统平衡问题；2. 培养学生运用计算机软件进行电力系统分析的能力；3. 通过团队协作，提高学生的问题分析、数据解读和报告撰写技巧。
情感态度价值观目标：1. 培养学生对电力系统的兴趣，激发他们探索电力科学领域的热情；2. 强化学生的安全意识，认识到电力系统运行安全的重要性；3. 增强学生的环保意识，理解潮流计算在节能减排中的作用；4. 通过团队合作，培养学生的沟通能力和集体荣誉感。
课程性质分析：本课程旨在帮助学生建立电力系统潮流计算的基本理论框架，并通过实践操作，使学生掌握相关技能，为后续专业课程打下坚实基础。
学生特点分析：考虑到学生所在年级的知识深度，课程设计将结合学生的理论基础和实际应用能力，以引导式教学为主，鼓励学生主动探索和思考。
教学要求：1. 教学内容与课本紧密相关，注重理论与实践相结合；2. 采用案例教学，提高课程的实用性和针对性；3. 教学过程中注重培养学生的创新能力和实际操作能力。
二、教学内容1. 潮流计算基本概念：介绍潮流计算的定义、作用以及在电力系统运行中的重要性；教材章节：第一章第三节。
2. 潮流计算基本方程：讲解电力系统的基本潮流方程，包括功率方程、电压方程和相角方程；教材章节：第二章第一节。
3. 潮流计算算法：介绍常用的潮流计算算法，如牛顿-拉夫逊法、快速分解法和PQ分解法；教材章节：第二章第二节。
4. 潮流计算软件应用：指导学生使用相关软件（如PSS/E、DIgSILENT PowerFactory等）进行潮流计算；教材章节：第三章。
5. 潮流计算案例分析：分析实际电力系统潮流计算案例，使学生了解潮流计算在实际工程中的应用；教材章节：第四章。
