备考复习资料《机械电气控制与自动化》与参考答案

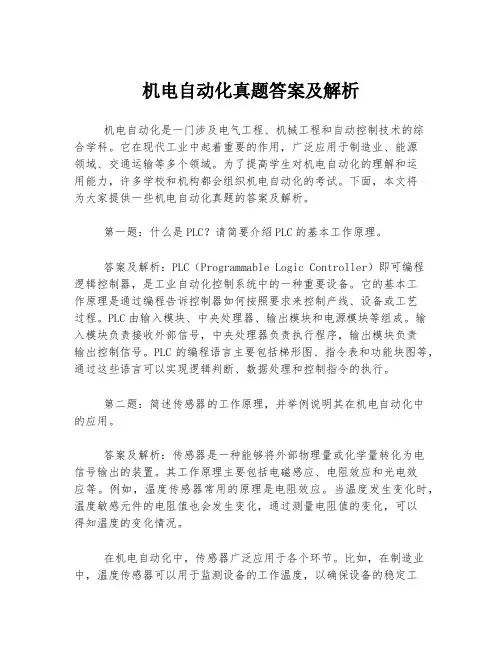

机电自动化真题答案及解析
机电自动化真题答案及解析机电自动化是一门涉及电气工程、机械工程和自动控制技术的综合学科。
它在现代工业中起着重要的作用，广泛应用于制造业、能源领域、交通运输等多个领域。
为了提高学生对机电自动化的理解和运用能力，许多学校和机构都会组织机电自动化的考试。
下面，本文将为大家提供一些机电自动化真题的答案及解析。
第一题：什么是PLC？请简要介绍PLC的基本工作原理。
答案及解析：PLC（Programmable Logic Controller）即可编程逻辑控制器，是工业自动化控制系统中的一种重要设备。
它的基本工作原理是通过编程告诉控制器如何按照要求来控制产线、设备或工艺过程。
PLC由输入模块、中央处理器、输出模块和电源模块等组成。
输入模块负责接收外部信号，中央处理器负责执行程序，输出模块负责输出控制信号。
PLC的编程语言主要包括梯形图、指令表和功能块图等，通过这些语言可以实现逻辑判断、数据处理和控制指令的执行。
第二题：简述传感器的工作原理，并举例说明其在机电自动化中的应用。
答案及解析：传感器是一种能够将外部物理量或化学量转化为电信号输出的装置。
其工作原理主要包括电磁感应、电阻效应和光电效应等。
例如，温度传感器常用的原理是电阻效应。
当温度发生变化时，温度敏感元件的电阻值也会发生变化，通过测量电阻值的变化，可以得知温度的变化情况。
在机电自动化中，传感器广泛应用于各个环节。
比如，在制造业中，温度传感器可以用于监测设备的工作温度，以确保设备的稳定工作；光电传感器可以用于检测物体的位置和颜色，实现自动分拣；压力传感器可以用于监测液体或气体的压力，以保证管道的安全运行。
第三题：简要介绍PID控制器的原理及应用场景。
答案及解析：PID控制器是一种常用的自动控制器，它通过比较实际值和设定值的差距，计算出一个控制信号来控制执行器，从而使实际值尽可能接近设定值。
PID的名称来自于控制器的三个基本参数，即比例项（P）、积分项（I）和微分项（D）。

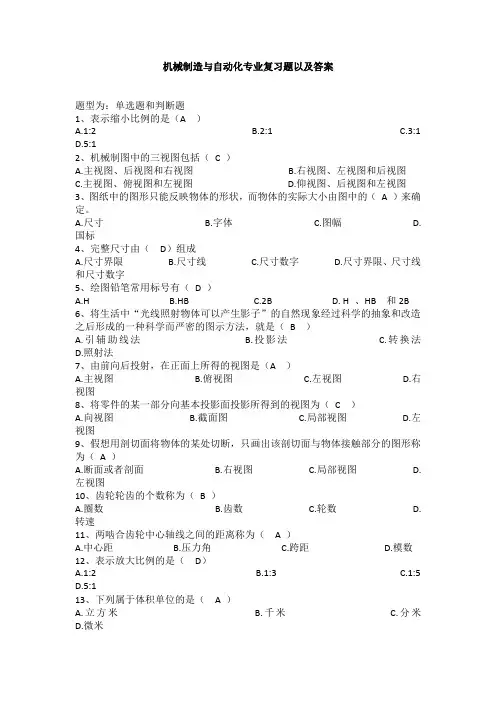

机械制造与自动化专业复习题库以及答案
机械制造与自动化专业复习题以及答案题型为：单选题和判断题1、表示缩小比例的是（A ）A.1:2B.2:1C.3:1D.5:12、机械制图中的三视图包括（C ）A.主视图、后视图和右视图B.右视图、左视图和后视图C.主视图、俯视图和左视图D.仰视图、后视图和左视图3、图纸中的图形只能反映物体的形状，而物体的实际大小由图中的（A ）来确定。
A.尺寸B.字体C.图幅D.国标4、完整尺寸由（D）组成A.尺寸界限B.尺寸线C.尺寸数字D.尺寸界限、尺寸线和尺寸数字5、绘图铅笔常用标号有（D ）A.HB.HBC.2BD. H 、HB 和2B6、将生活中“光线照射物体可以产生影子”的自然现象经过科学的抽象和改造之后形成的一种科学而严密的图示方法，就是（ B ）A.引辅助线法B.投影法C.转换法D.照射法7、由前向后投射，在正面上所得的视图是（A ）A.主视图B.俯视图C.左视图D.右视图8、将零件的某一部分向基本投影面投影所得到的视图为（C ）A.向视图B.截面图C.局部视图D.左视图9、假想用剖切面将物体的某处切断，只画出该剖切面与物体接触部分的图形称为（A ）A.断面或者剖面B.右视图C.局部视图D.左视图10、齿轮轮齿的个数称为（B ）A.圈数B.齿数C.轮数D.转速11、两啮合齿轮中心轴线之间的距离称为（ A ）A.中心距B.压力角C.跨距D.模数12、表示放大比例的是（D）A.1:2B.1:3C.1:5D.5:113、下列属于体积单位的是（ A ）A.立方米B.千米C.分米D.微米14、下列属于长度单位的是（B ）A.升B.米C.千克D.吨15、在电学中，电阻常用什么符号表示（A）A.RB.MC.ZD.U16、机械加工过程中，用于测量零件长度的量具是（D ）A.千斤顶B.天平C.圆规D.游标卡尺17、不符和着装整洁文明生产要求的是（D）A. 按规定穿戴好防护用品B.遵守安全技术规定C.优化工作环境D.在工作中打闹18、具有高度责任心应做到（A ）A. 责任心强B. 一味抱怨C徇私情 D.谋私利19、违反安全操作规程的是（B ）A、执行国家劳动保护政策B、使用不熟悉的机床和工具C、遵守安全操作规程D、执行国家安全生产的法令、规定20、不爱护设备的做法是（C ）A 保持设备清洁B正确使用设备C、随意敲击设备D、及时保养设备21、遵守法律法规不要求（A ）A.延长劳动时间B.遵守操作程序C.遵守安全操作规程D.遵守劳动纪律22、主运动的速度最高，消耗功率(B)A.最小B.最大C.一般D.不确定23、錾削时所用的工具主要是( D )A.圆规B.锯条C.指针D.錾子和手锤24、调整锯条松紧时，翼形螺母旋的太松锯条( D )A.锯削省力B.锯削费力C.不会折断D.易折断25、锯条安装后，锯条平面与锯弓中心平面(A)，否则锯缝易歪斜。
简答题-机电控制及自动化
简答题1、按输入量的物理性质，继电器可以分为？正确答案：【电流继电器，电压继电器，时间继电器，热继电器，速度继电器】关键字：【电流继电器|电压继电器|时间继电器|热继电器|速度继电器】分数分配：【20|20|20|20|20】2、何谓能耗制动？正确答案：【能耗制动是在三相异步电动机切除三相电源的同时，把定子绕组接通直流电源，在转速为零时再切除直流电源。
这种制动方法实质上是把转子原来存储的机械能，转变成电能，又消耗在转子的转动上。
】关键字：【三相异步电动机|三相电源|定子绕组|直流电源|零】分数分配：【30|10|20|20|20】3、什么是互锁环节，它起到什么作用？正确答案：【将两个接触器的常闭触点分别串联到对方的线圈回路中，即可得到互锁。
它用来防止两个接触器同时得电。
】关键字：【两个|常闭触点|串联|对方|线圈回路】分数分配：【10|20|30|30|10】4、电动机中的短路保护，过电流保护和长期过载（热）保护有何区别？正确答案：【电动机中的短路保护是指电源线的电线发生短路，防止电动机过大的电枢电路而损坏，自动切断电源的保护动作。
多电流保护是指当电动机发生严重过载时，保护电动机不超过最大许可电流。
长期过载保护是指当电动机的短时过载是可以的，但长期过载时电动机就要发热，防止电动机的温升超过电动机的最高绝缘温度。
】关键字：【电源线|严重过载|长期|最高绝缘温度】分数分配：【30|30|20|20】5、接触器和继电器有什么不同？正确答案：【接触器是用来接通或断开功率较大的负载，用在（功率）主电路中，主触头可能带有连锁接点以表示主触头的开闭状态。
继电器一般用在电器控制电路中，用来放大微型或小型继电器的触点容量，以驱动较大的负载。
如可以用继电器的触点去接通或断开接触器的线圈。
一般继电器都有较多的开闭触点，当然继电器通过适当的接法还可以实现某些特殊功能，如逻辑运算。
以上两者的相同之处：都是通过控制线圈的有电或无电来驱动出头的开闭，以断开或接通电路。
机械电气控制及自动化第三次作业题及答案.doc
第3次作业一、单项选择题（本大题共30分，共10小题，每小题3分）1.逻辑和与门电路中的（）对应。
A.或B.与C.非D.积2.主推产品定位在小型PLC±的国家是（）。
A.美国B.德国C.日木D. 中国3.电力拖动控制系统中，（）属于断续控制。
A.继电器一接触器型控制B.直流发电机一直流电动机组控制C.交磁放大机一一直流电动机控制D.可控硅（晶闸管）一一直流电动机控制E.磁放大器一一直流电动机控希！J4.以下关于电磁式电压继电器触头接法正确的是（）。
A.串联在主电路中B.串联在控制电路中C.安装在用电设备上D.安装在熔断器前方5.绕线式电动机的降压启动与笼型异步电动机的降压起动的主要区别在于绕线式电动机的降压启动是采用（）。
A. Y/△降压启动B.定子串电阻降压启动C.定子串自耦变压器降压启动D.转子串电阻或串频敏变阻器降压启动6.对单台长期工作（不频繁起动）电动机，熔体额定电流是电动机额定电流的（）倍。
A.广2 B. 2~3 C. 4~5 D. 5~67.以下控制方式中，（）更适合工业现场，且成本相对较低，工厂的电气工程师和操作维护人员也较易掌握。
A.个人计算机控制B.单板机C.单片机D.工业控制计算机E. PLC8.若要使Y0、TO. MO. Ml> M2 都失电，须断开（）。
A. X0 B. XI C.X3 D. M09.以下继电器中，属于计数器的是（）。
A. X0 B. Y0 C. MO D. C010.以下几种调速系统屮，机械特性硬度从软到硬排列的是（）。
A.开环调速系统、电压负反馈调速系统、电压负反馈及电流正反馈调速系统、转速负反馈调速系统B.开环调速系统、电压负反馈及电流正反馈调速系统、电压负反馈调速系统、转速负反馈C.开环调速系统、电压负反馈调速系统、转速负反馈、电压负反馈及电流正反馈调速系统D.开环调速系统、转速负反馈、电压负反馈调速系统、电压负反馈及电流正反馈调速系统二、多项选择题（本大题共20分，共5小题，每小题4分）1.以下功率的屯机，（）必须要降压起动。

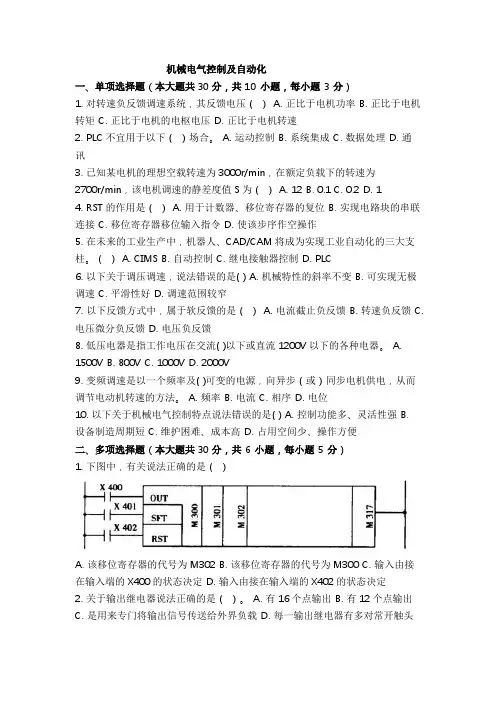

备考复习资料《机械电气控制与自动化》与参考答案
机械电气控制及自动化一、单项选择题（本大题共30分，共 10 小题，每小题 3 分）1. 对转速负反馈调速系统，其反馈电压（） A. 正比于电机功率 B. 正比于电机转矩 C. 正比于电机的电枢电压 D. 正比于电机转速2. PLC不宜用于以下（）场合。
A. 运动控制 B. 系统集成 C. 数据处理 D. 通讯3. 已知某电机的理想空载转速为3000r/min，在额定负载下的转速为2700r/min，该电机调速的静差度值S为（） A. 12 B. 0.1 C. 0.2 D. 14. RST的作用是（） A. 用于计数器、移位寄存器的复位 B. 实现电路块的串联连接 C. 移位寄存器移位输入指令 D. 使该步序作空操作5. 在未来的工业生产中，机器人、CAD/CAM将成为实现工业自动化的三大支柱。
（） A. CIMS B. 自动控制 C. 继电接触器控制 D. PLC6. 以下关于调压调速，说法错误的是( ) A. 机械特性的斜率不变 B. 可实现无极调速 C. 平滑性好 D. 调速范围较窄7. 以下反馈方式中，属于软反馈的是（） A. 电流截止负反馈 B. 转速负反馈 C. 电压微分负反馈 D. 电压负反馈8. 低压电器是指工作电压在交流( )以下或直流1200V以下的各种电器。
A. 1500V B. 800V C. 1000V D. 2000V9. 变频调速是以一个频率及( )可变的电源，向异步（或）同步电机供电，从而调节电动机转速的方法。
A. 频率 B. 电流 C. 相序 D. 电位10. 以下关于机械电气控制特点说法错误的是( ) A. 控制功能多、灵活性强 B.设备制造周期短 C. 维护困难、成本高 D. 占用空间少、操作方便二、多项选择题（本大题共30分，共 6 小题，每小题 5 分）1. 下图中，有关说法正确的是（）A. 该移位寄存器的代号为M302B. 该移位寄存器的代号为M300C. 输入由接在输入端的X400的状态决定D. 输入由接在输入端的X402的状态决定2. 关于输出继电器说法正确的是（）。
电气自动化习题库含参考答案
电气自动化习题库含参考答案一、单选题（共47题，每题1分，共47分）1.一般热继电器的热元件按电动机额定电流来选择电流等级，其整定值为（） In。
A、0.3～0.5B、1.3～1.4C、0.95～1.05D、1.2～1.3正确答案：C2.电容器组在正常运行时，可在（）倍额定电压下长期运行。
A、1.3B、1.1C、1.2正确答案：B3.保护接零的有效性是当设备发生故障时（）使保护装置动作。
A、短路电流B、接地电流C、额定电压D、过载电压正确答案：A4.三相变压器的连接组别可以说明（）。
A、原边线电压与副边线电压的倍数关系B、原边线电压与副边线电压的相位关系C、原边线电流与副边线电流的倍数关系D、原边相电压与副边相电压的倍数关系正确答案：B5.安装主变压器附件需要变压器本体露空时，环境相对湿度应小于（），连续露空时间不超过（），场地四周应清洁，并有防尘措施。
A、80%，6hB、60%，8hC、80%，8hD、60%，6h正确答案：C6.根据磁路欧姆定律可知，（）。
A、磁通与磁通势成反比B、磁通势与磁阻成反比C、磁通与磁通势成正比D、磁通与磁阻成正比正确答案：C7.防火墙及盘柜底部封堵防火隔板厚度不少于（）。
A、20mmB、10mmC、5mmD、15mm正确答案：B8.车间照明灯头引下线采用铜芯线时，其截面应在（）mm2以上。
A、1B、2.5C、0.75D、0.5正确答案：C9.垂直敷设或超过（）倾斜敷设的电缆在每个支架应固定牢靠。
A、45°B、15°C、30°D、60°正确答案：C10.绝缘油中用量最大、用途最广的是（）。
A、亚麻油B、硅油C、桐油D、变压器油正确答案：D11.电压继电器按实际使用要求可分为（）类。
A、4B、3C、5.D、2正确答案：B12.如果线路上有人工作，停电作业时应在线路开关和刀闸操作手柄上悬挂（）的标志牌。
A、禁止合闸，线路有人工作B、在此工作C、止步、高压危险D、禁止合闸，有人工作正确答案：A13.穿管敷设的绝缘导线的线芯最小截面，铜线为（）。
机械电气控制及自动化(第2次)
KMA. SB1B. KMC. FRD. QS5. 我国规定的短时工作制的标准时间15、30、60和（10 B. 90 C. 100 D. 80）分钟四种。
A.6.最低转速下的静差度cr CtSi皿的表达式应为（）。
A.1 B.第2次作业一、单项选择题（本大题共30分，共10小题，每小题3分）1. 转换开关的文字符号是（）。
A. SB B. KM C. QS D. SQ2. 带有PI调节器的转速负反馈系统属于（）系统。
A.偏差调节B.无差调节C.有差调节D.按干扰调节3. 电路图绘制中，电动机应画在（）中。
A.主电路B.控制电路C.照明电路D.辅助电路4. 图中，当按下按钮SB2时，（）得电，控制电动机启动。
"umin D7. 女口图所示，电路总的定时时间为（XI| RST | CflF|<S> <SK100 K400匚匚匚IKM 3L UPXO YO XIY1COM COM星形~ ----------------- 三用型VFRb)A.40000s B. 500s C. 1000s D. 2000s 8.根据图示机床电机的Y/△起动控制电路，当接触器 KM1和KM2同时接通 时，电机实现（ ）。
A. Y 型连接启动B. △型连接启动C. Y 型连接正常运行D. △型连接正常运 行 9. 根据图示机床设备的正/反转控制电路，X0接通电机正转起动按钮SB1, X1 接通电机反转起动按钮SB2 Y0接通KM1线圈，丫1接通KM2线圈。
当按下起动 按钮SB1时，以下说法正确的是（ ）。
起动 停止 XD XIX2 XI Y1L^5ioX2 XO YO ~A.电动机立即正转B.电动机立即反转C.辅助继电器线圈M0接通，其常开触点闭合，实现自锁的功能D.延时10s后电动机正转10. JZ7-44中，“44”表示（）。
A.额定电流44A B.额定电压44V C.常开和常闭触点各4对D.常开和常闭触头总44对二、多项选择题（本大题共20分，共5小题，每小题4分）1. 常见的电气控制方式有（）。
机电控制及自动化复习题
1. 已知某台电动机电磁功率为9kW ，转速为n=900r/min ，则其电磁转矩为（ ）A.10 N.mB.30 N.mC.100 N.mD.300/πN.m2. 三相异步电动机的电磁转矩与（ ）A.电压成正比B.电压平方成正比C.电压成反比D.电压平方成反比3. 电气控制电路中自锁环节的功能是保证电动机控制系统 （ ）A.有点动功能B.有定时控制功能C.起动后连续运行功能D.自动降压起动功能4. 电机的反馈制动是指（ ）A.通过测速发电机的反馈信号，控制好制动速度B.通过速度继电器的反馈作用，在电机速度接近零时恰好撤消制动力矩C.电机速度降低的过程中，电机绕组中有电能反馈到电源D.电机制动时，动能转变为电能消耗在外部电阻上5. 三相异步电动机反接制动的优点是（ ）A.制动平稳B.能耗较小C.制动迅速D.定位准确6. ＰＩＤ控制器中，P 的含义是（ ）A . 前馈 B. 积分C. 微分D. 比例7. 地铁机车使用的直流电机，启动阶段需要较大的牵引力，当达到一定速度后，牵引力较小，速度能迅速上升，该电机使用的励磁方法为 （ ）A.他励B.串励C.并励D.复励2021年 X 月江苏省高等教育自学考试 083218901机电控制及自动化（含实践） 一、 单项选择题（每小题1分，共15分） 在下列每小题的四个备选答案中选出一个正确的答 案，并将其字母标号填入题干的括号内。
8. 下列不属于三相异步电动机的组成结构的是（）A.铁心B.定子绕组C.换向器D.笼型转子9. 用光电编码器进行角度测量时，为识别转向，采用两个光电变换器，并使其产生的电信号在相位上相差（）A.900B. 1200C.1500D.180010. 当需要改变电动机的转向时,可改变交流电动机供电电源的（）A. 电压B. 电流C. 相序D. 频率11.一台长期工作的电机额定电流为14A，则其保护熔断器熔体电流可选取（）A. 14AB. 30AC. 60AD. 140A12.每1秒发出一个脉冲的1秒时钟指令是( )A. M800B.M8002C.M8013D.M801513.吊车在匀速提升重物时，对电机而言，其负载的机械特性属于（）A.恒功率B.直线型C.恒转矩D.离心机型14. 直流电机如果不配制弱磁保护，则电机运行时发生弱磁会导致（）A.电机过流烧毁B.电机过压绝缘击穿C.电网电压下降D.电机飞车事故15.电动机三相定子绕组在空间位置上彼此相差( )A.60°电角度B.120°电角度C.180°电角度D.360°电角度16.三相异步电动机反接制动时，采用对称制电阻接法，可以在限制制动转矩的同时也限制（）A.制动电流B.起动电流C.制动电压 D .起动电压17. 自耦变压器的最大优点是输出电压（）A.大于原边电压B.固定电压C.可以调节D.降低18.多台电动机实现顺序控制的是（）A.主电路B.控制电路C.信号电路D.主电路和控制电路共同19. 下列元件中,开关电器有（）A.组合开关B.接触器C.行程开关D.时间继电器20. 分析电气控制原理时应当( )A.先机后电B.先电后机C.先辅后主D.化零为整21. C650卧式车床的停止按钮按下后一直不松开，则主轴电机（）A.反接制动B.能耗制动C.自然减速D.继续运行22. 普通三相异步电动机作为变频电机使用，则不宜在很低转速长期运行，因为（）A.发热量大，散热条件差B.伴随额定电压下降，输出功率低C.异步电机在低速时功率因数低D.最大转矩降低，易堵转23. 通常电压互感器二次绕组的额定电压均选用（）A.110VB.220VC.380VD.100V24.ＰＩＤ控制器中，Ｄ的含义是（）A . 前馈 B.积分C.微分D.比例25.用来感测主电路线路电流的变化时,电流继电器线圈接入主电路的方式是（）A. 并联B. 串联C. 串并联D. 旁路26.在中，X021接通后，M0、M1、M2的结果是（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械电气控制及自动化一、单项选择题（本大题共30分，共10小题，每小题3分）1. 对转速负反馈调速系统，其反馈电压（）A.正比于电机功率B.正比于电机转矩C.正比于电机的电枢电压D.正比于电机转速2. PLC不宜用于以下（）场合。
A.运动控制B.系统集成C.数据处理D.通讯3. 已知某电机的理想空载转速为3000r/min，在额定负载下的转速为2700r/min ，该电机调速的静差度值S为（）A. 12 B. 0.1 C. 0.2 D. 14. RST的作用是（）A.用于计数器、移位寄存器的复位B.实现电路块的串联连接C.移位寄存器移位输入指令D.使该步序作空操作5. 在未来的工业生产中，机器人、CAD/CAM将成为实现工业自动化的三大支柱。
（）A. CIMS B.自动控制C.继电接触器控制D. PLC6. 以下关于调压调速，说法错误的是（）A.机械特性的斜率不变B.可实现无极调速C.平滑性好D.调速范围较窄7. 以下反馈方式中，属于软反馈的是（）A.电流截止负反馈B.转速负反馈C. 电压微分负反馈D.电压负反馈8. 低压电器是指工作电压在交流（）以下或直流1200V以下的各种电器。
A.1500V B. 800V C. 1000V D. 2000V9. 变频调速是以一个频率及（）可变的电源，向异步（或）同步电机供电，从而调节电动机转速的方法。
A.频率B.电流C.相序D.电位10. 以下关于机械电气控制特点说法错误的是（）A.控制功能多、灵活性强B.设备制造周期短C.维护困难、成本高D.占用空间少、操作方便二、多项选择题（本大题共30分，共6小题，每小题5分）1. 下图中，有关说法正确的是（）A. 该移位寄存器的代号为M302B.该移位寄存器的代号为M300C.输入由接在输入端的X400的状态决定D.输入由接在输入端的X402的状态决定2. 关于输出继电器说法正确的是（）。
A.有16个点输出B.有12个点输出C.是用来专门将输出信号传送给外界负载D.每一输出继电器有多对常开触头供外部使用3. 降压起动的方法通常有（）A. 转子串电阻B. 定子串电阻降压起动C. 串自耦变压器D. 星三角形换接起动4. CNC系统软件中的数据处理一般进行（）处理A.刀具半径补偿B.速度计算C. 换刀D. 主轴启停5. 以下关于电压负反馈和电流正反馈调速系统说法正确的是（）A. 性能接近于转速负反馈调速系统B. 反馈电压与转速近似成正比C. 机械性能优于电压负反馈调速系统D. 比转速负反馈调速更经济6. 以下关于行程开关说法正确的是（）A. 又称限位开关B. 额定电压交流可达500V C.额定电流5A D.主要用于控制线路中三、判断题（本大题共40 分，共20 小题，每小题2 分）1. 数控机床的精度主要取决于检测装置（）2. 直流电机因具有良好的起、制动特性，在很宽的调速范围能实现平滑调速等优点，一直被认为是工业调速的原动机。
（）3. 插补是实现位置轨迹控制的一种运算（）4. 调磁调速具有恒功率的调速特性，在调速过程中其输出功率为恒定值。
（）5. 交流接触器能不频繁地接通或断开控制电路并能实现远程控制。
（）6. 机床刀开关比组合开关和自动开关应用更广泛。
（）7. 电气原理图应包括所有的导电部件和接线端点，但并不依照电气元件的实际位置绘制，也不反映电气元件的大小。
（）8. 对中小型普通车床的主电机必须采用降压起动控制线路。
（）9. 对延时要求不高的控制，可采用电动式的时间继电器。
（）10. 行程开关是主令电器的一种。
（）11. 在机床中常采用瓷插式的熔断器。
（）12. 一般某编号的线圈在梯形图中可多次出现。
（）13. 一般的数控机床的脉冲当量为0.1mm/ 脉冲。
（）14. 电器布置时，体积大和较重的元件应安装在控制板的上面。
（）15. 利用组合开关和熔断器可构成最简单的具有短路保护的三相异步电动机控制电路。
（）16. 输入继电器是专门用来接收从外部开关或敏感元件发来的信号的，它与输入端子相连，只能由外部信号所驱动。
（）17. 在电器控制线路图中，同一电器元件的不同部位可画在不同地方。
（）18. 对过载保护、电流保护等环节，主要采用电流控制。
（）19. 在相同负载下，开环系统转速降落比闭环系统的转速降落要低一些0 （）20. 步进电机的角位移量与输入脉冲的频率成正比（）答案:一、单项选择题（30分，共10题，每小题3分）1. D2. B3. B4. A5. D6. D7. C8. C9. C 10. C二、多项选择题（30分，共6题，每小题5分）1. BC2. AC3. BCD4. ABCD5. ABCD6. ABCD三、判断题（40分，共20题，每小题2分）1. V2. V3. V4. V5. x6. x7. V8. x9. x 10. V 11. V 16. x 17. V 18. V 19. x 20. x机械电气控制及自动化一、单项选择题（本大题共30分，共10小题，每小题3分）1. 把直流电转换成交流电的过程称为（）A.整流B.逆变C.换流D.变频2. 以下关于逻辑代数计算正确的是（）A.亠一」"B. C.A^-AB = A D3. 以下关于自动开关说法错误的是（）A.又称自动空气开关B.可起过载保护作用C.可起短路保护作用D.不能起失压保护作用4. 在未来的工业生产中，机器人、CAD/CAM将成为实现工业自动化的三大支柱。
（）A. CIMS B.自动控制C.继电接触器控制D. PLC5. 继电器的输入信号是（）A.电的B.非电的C.电的或非电的6. 已知某电机的理想空载转速为2000r/min，在额定负载下的转速为1800r/min ，该电机调速的静差度值S 为（）A. 0.3 B. 0.1 C. 0.5 D. 0.027. 以下关于调压调速，说法错误的是（）A.机械特性的斜率不变B.可实现无极0 （）调速C.平滑性好D.调速范围较窄8. 以下不属于主令电器的是（）A.按钮B.行程开关C.接近开关D.自动开 关9. 以下属于直流电机有极调速的是（）。
A. 变频调速B. 变极对数调速C. 变转差率调速10. （）是数控机床的执行机构A.控制介质B.数控装置C.机床D.伺服装置二、多项选择题（本大题共25分，共5小题，每小题5分） 1. 以下哪些场合可以采用全压起动（）A.砂轮机B.台钻C.功率小于7.5kw的机床D.大型磨床 2. 下图中关于计数器说法正确的是（）。
X400HI —— C460OUTY430一A.每个计算数器均 有断电保护功能B. X400的输入使C460复位C.当复位输入断开时，计数输入 X401接通1次D.当C460复位时，计数器的常闭触点断开，常开触点闭合3. CNC 系统软件中的数据处理一般进行 （）处理A.刀具半径补偿B.速度计 算C.换刀D.主轴启停4. 下列逻辑表达式，能正确反映下图的是（）O HSTA.MlOO-（X-iOO'MlOO）牙而 B M100= ^X400. MIOOi -X401 C M100= （^400 +Jnoo -M100） X401Y430=M100 D.5. 以下关于行程开关说法正确的是（）A.又称限位开关B.额定电压交流可达500V C.额定电流5A D.主要用于控制线路中三、判断题（本大题共45分，共15小题，每小题3分）1. 对砂轮机、台钻等电动机的起动可采用全压起动。
（）2. 继电器梯形图中没有真实的物理电流，而只有概念”电流，概念电流只能从左到右流动，层次的改变可从上到下或从下到上。
（）3. 对延时要求不高的控制，可采用电动式的时间继电器。
（）4. 体积大和较重的电器应安装在控制板的上面。
（）5. 在有效程序结束后，写一条END指令，可缩短演算周期。
（）6. PLC相对传统的继电器接触式控制方式来说通用性要差一些（）7. 一般来讲，步进电机的相数越多，则步距角越大（）8. 调磁调速是恒功率调速。
（）9. 交流接触器线圈不能串联使用。
（）10. 电器布置时，体积大和较重的元件应安装在控制板的上面。
（）11. 在电器控制线路图中，同一电器元件的不同部位可画在不同地方。
（）12. 停止按钮的颜色是红色。
（）13. 步进电机的起动频率是指电动机不失步运行时的最咼频率（）14. 继电器只用于切换小电流的控制电路和保护电路，触点容量小，不需要灭弧装置。
（）15. 具有转速负反馈的调速系统是无差调节，可保证转速保持恒定。
（）答案：一、单项选择题（30 分，共10 题，每小题3 分）1. B2. B3. D4. D5. C6. B7. D8. D9. B 10. D二、多项选择题（25 分，共5 题，每小题5 分）1. ABC2. AC3. ABCD4. AC5. ABCD三、判断题（45 分，共15 题，每小题3 分）1. X2. X3. X4. X5. V6. X7. 2X128. 2 93 .皿 114.X115. x机械电气控制及自动化一、填空题（本大题共45分，共15 小题，每小题3 分）1. 热继电器是利用电流的___________ 原理来工作的保护电器。
它在电路中主要用作______ 保护。
2. 常用的电器开关有_________ 、______ 和______ 。
3. 对具有转速负反馈的调速系统，当负载增加时，电枢电流______________ ，转速，测速发电机的反馈电压，偏差电压，引起触发角，电枢电压，转速。
4. 经济型数控系统按拖动方式分为：___________ 、 ______ 和_____ 三种类型。
5. 长动是指_______ ；而点动则是指_________ 。
6. 逆变器由_______ 和______ 组成。
7. 步进电机的主要技术指标有：__________ 、______ 、______ 、_______ 和______ 。
8. 调压调速属于________ 调速，调磁调速属于__________ 调速。
9. 星-- 三角形降压起动中，起动时为_________ 连接，正常工作时为 __________ 连接。
10. 试列举四种常用的调速系统：__________ 调速系统、_______ 调速系统、_________ 调速系统、_______ 调速系统。
11. 电器控制系统有________ 保护、______ 保护、______ 保护、______ 等保护环节。
12. 数控机床由________ 、______ 、______ 、_______ 和______ 等几部分组成。
13. PLC的选型主要从 _________ 、_______ 、_______ 个方面考虑。
