ansys疲劳分析基本方法

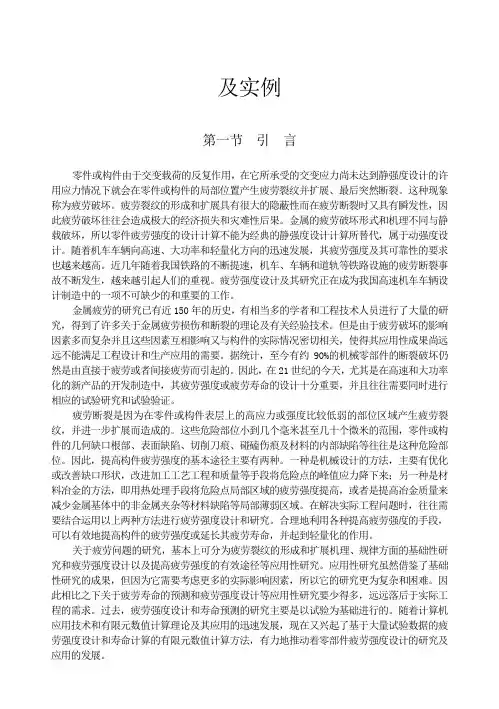

疲劳分析的数值计算方法及ANSYS疲劳分析实例
及实例第一节引言零件或构件由于交变载荷的反复作用，在它所承受的交变应力尚未达到静强度设计的许用应力情况下就会在零件或构件的局部位置产生疲劳裂纹并扩展、最后突然断裂。
这种现象称为疲劳破坏。
疲劳裂纹的形成和扩展具有很大的隐蔽性而在疲劳断裂时又具有瞬发性，因此疲劳破坏往往会造成极大的经济损失和灾难性后果。
金属的疲劳破坏形式和机理不同与静载破坏，所以零件疲劳强度的设计计算不能为经典的静强度设计计算所替代，属于动强度设计。
随着机车车辆向高速、大功率和轻量化方向的迅速发展，其疲劳强度及其可靠性的要求也越来越高。
近几年随着我国铁路的不断提速，机车、车辆和道轨等铁路设施的疲劳断裂事故不断发生，越来越引起人们的重视。
疲劳强度设计及其研究正在成为我国高速机车车辆设计制造中的一项不可缺少的和重要的工作。
金属疲劳的研究已有近150年的历史，有相当多的学者和工程技术人员进行了大量的研究，得到了许多关于金属疲劳损伤和断裂的理论及有关经验技术。
但是由于疲劳破坏的影响因素多而复杂并且这些因素互相影响又与构件的实际情况密切相关，使得其应用性成果尚远远不能满足工程设计和生产应用的需要。
据统计，至今有约90%的机械零部件的断裂破坏仍然是由直接于疲劳或者间接疲劳而引起的。
因此，在21世纪的今天，尤其是在高速和大功率化的新产品的开发制造中，其疲劳强度或疲劳寿命的设计十分重要，并且往往需要同时进行相应的试验研究和试验验证。
疲劳断裂是因为在零件或构件表层上的高应力或强度比较低弱的部位区域产生疲劳裂纹，并进一步扩展而造成的。
这些危险部位小到几个毫米甚至几十个微米的范围，零件或构件的几何缺口根部、表面缺陷、切削刀痕、碰磕伤痕及材料的内部缺陷等往往是这种危险部位。
因此，提高构件疲劳强度的基本途径主要有两种。
一种是机械设计的方法，主要有优化或改善缺口形状，改进加工工艺工程和质量等手段将危险点的峰值应力降下来；另一种是材料冶金的方法，即用热处理手段将危险点局部区域的疲劳强度提高，或者是提高冶金质量来减少金属基体中的非金属夹杂等材料缺陷等局部薄弱区域。
Ansys nCode疲劳分析
Smax Sa Sm Sa Smin
© 2015 ANSYS, Inc. 36
DS
3.3 平均应力对疲劳寿命的影响
对于应力-疲劳寿命，平均应力的影响通常使用Goodman 或者 Gerber平均应力 修正理论 Goodman 平均应力修正理论假设一条直线
© 2015 ANSYS, Inc.
34
3.2 缺口应力集中对疲劳寿命的影响
应力梯度影响可以通过Advanced Edit进行定义
© 2015 ANSYS, Inc.
35
3 平均应力对疲劳寿命的影响
循环峰值应力范围(总应力变化)是影响疲劳寿命的主要因素
– 在应力循环中平均应力是第二个影响因素
在nCode中采用FKM的应力梯度法
– 确定校正系数
在雨流计数前得到有效应力分量：
© 2015 ANSYS, Inc. 33
3.2 缺口应力集中对疲劳寿命的影响
− User:从查找表中用户自定义应力梯度校正 自定义格式:
Stress gradient correction factor file v1.0 Dimension=mm #Normalized stress gradient G, correction factor n StartCorrectionData 0,1 1,1.1 10,1.2 100,1.3 EndCorrectionData
37
3.4 平均应力对疲劳寿命的影响
Sm Sa 1 Se Su
• Goodman 更保守 • 实际的数据往往介于Goodman 和Gerber之间
© 2015 ANSYS, Inc.
ansys疲劳分析解析
1.1 疲劳概述结构失效的一个常见原因是疲劳，其造成破坏与重复加载有关。
疲劳通常分为两类：高周疲劳是当载荷的循环（重复）次数高(如1e4 -1e9)的情况下产生的。
因此，应力通常比材料的极限强度低，应力疲劳（Stress-based）用于高周疲劳；低周疲劳是在循环次数相对较低时发生的。
塑性变形常常伴随低周疲劳，其阐明了短疲劳寿命。
一般认为应变疲劳（strain-based）应该用于低周疲劳计算。
在设计仿真中，疲劳模块拓展程序（Fatigue Module add-on）采用的是基于应力疲劳（stress-based）理论，它适用于高周疲劳。
接下来，我们将对基于应力疲劳理论的处理方法进行讨论。
1.2 恒定振幅载荷在前面曾提到，疲劳是由于重复加载引起：当最大和最小的应力水平恒定时，称为恒定振幅载荷，我们将针对这种最简单的形式，首先进行讨论。
否则，则称为变化振幅或非恒定振幅载荷。
1.3 成比例载荷载荷可以是比例载荷，也可以非比例载荷：比例载荷，是指主应力的比例是恒定的，并且主应力的削减不随时间变化，这实质意味着由于载荷的增加或反作用的造成的响应很容易得到计算。
相反，非比例载荷没有隐含各应力之间相互的关系，典型情况包括：σ1/σ2=constant在两个不同载荷工况间的交替变化；交变载荷叠加在静载荷上；非线性边界条件。
1.4 应力定义考虑在最大最小应力值σmin和σmax作用下的比例载荷、恒定振幅的情况：应力范围Δσ定义为(σmax-σmin)平均应力σm定义为(σmax+σmin)/2应力幅或交变应力σa是Δσ/2应力比R是σmin/σmax当施加的是大小相等且方向相反的载荷时，发生的是对称循环载荷。
这就是σm=0，R=-1的情况。
当施加载荷后又撤除该载荷，将发生脉动循环载荷。
这就是σm=σmax/2，R=0的情况。
1.5 应力-寿命曲线载荷与疲劳失效的关系，采用的是应力-寿命曲线或S-N曲线来表示：（1）若某一部件在承受循环载荷, 经过一定的循环次数后,该部件裂纹或破坏将会发展，而且有可能导致失效；（2）如果同个部件作用在更高的载荷下,导致失效的载荷循环次数将减少；（3）应力-寿命曲线或S-N曲线,展示出应力幅与失效循环次数的关系。
ansys疲劳分析汇总
1.1 疲劳概述结构失效的一个常见原因是疲劳，其造成破坏与重复加载有关。
疲劳通常分为两类：高周疲劳是当载荷的循环（重复）次数高(如1e4 -1e9)的情况下产生的。
因此，应力通常比材料的极限强度低，应力疲劳（Stress-based）用于高周疲劳；低周疲劳是在循环次数相对较低时发生的。
塑性变形常常伴随低周疲劳，其阐明了短疲劳寿命。
一般认为应变疲劳（strain-based）应该用于低周疲劳计算。
在设计仿真中，疲劳模块拓展程序（Fatigue Module add-on）采用的是基于应力疲劳（stress-based）理论，它适用于高周疲劳。
接下来，我们将对基于应力疲劳理论的处理方法进行讨论。
1.2 恒定振幅载荷在前面曾提到，疲劳是由于重复加载引起：当最大和最小的应力水平恒定时，称为恒定振幅载荷，我们将针对这种最简单的形式，首先进行讨论。
否则，则称为变化振幅或非恒定振幅载荷。
1.3 成比例载荷载荷可以是比例载荷，也可以非比例载荷：比例载荷，是指主应力的比例是恒定的，并且主应力的削减不随时间变化，这实质意味着由于载荷的增加或反作用的造成的响应很容易得到计算。
相反，非比例载荷没有隐含各应力之间相互的关系，典型情况包括：σ1/σ2=constant在两个不同载荷工况间的交替变化；交变载荷叠加在静载荷上；非线性边界条件。
1.4 应力定义考虑在最大最小应力值σmin和σmax作用下的比例载荷、恒定振幅的情况：应力范围Δσ定义为(σmax-σmin)平均应力σm定义为(σmax+σmin)/2应力幅或交变应力σa是Δσ/2应力比R是σmin/σmax当施加的是大小相等且方向相反的载荷时，发生的是对称循环载荷。
这就是σm=0，R=-1的情况。
当施加载荷后又撤除该载荷，将发生脉动循环载荷。
这就是σm=σmax/2，R=0的情况。
1.5 应力-寿命曲线载荷与疲劳失效的关系，采用的是应力-寿命曲线或S-N曲线来表示：（1）若某一部件在承受循环载荷, 经过一定的循环次数后,该部件裂纹或破坏将会发展，而且有可能导致失效；（2）如果同个部件作用在更高的载荷下,导致失效的载荷循环次数将减少；（3）应力-寿命曲线或S-N曲线,展示出应力幅与失效循环次数的关系。
ansys疲劳分析基本方法
疲劳就是指结构在低于静态极限强度载荷的重复载荷作用下,出现断裂破坏的现象。
例如一根能够承受 300 KN 拉力作用的钢杆,在 200 KN 循环载荷作用下,经历 1,000,000 次循环后亦会破坏。
导致疲劳破坏的主要因素如下:载荷的循环次数;每一个循环的应力幅;每一个循环的平均应力;存在局部应力集中现象。
真正的疲劳计算要考虑所有这些因素,因为在预测其生命周期时,它计算“消耗”的某个部件就是如何形成的。
3、1、1 ANSYS程序处理疲劳问题的过程ANSYS 疲劳计算以ASME锅炉与压力容器规范(ASME Boiler and Pressure Vessel Code)第三节(与第八节第二部分)作为计算的依据,采用简化了的弹塑性假设与Mimer累积疲劳准则。
除了根据 ASME 规范所建立的规则进行疲劳计算外,用户也可编写自己的宏指令,或选用合适的第三方程序,利用 ANSYS 计算的结果进行疲劳计算。
《ANSYS APDL Programmer‘s Guide》讨论了上述二种功能。
ANSYS程序的疲劳计算能力如下:对现有的应力结果进行后处理,以确定体单元或壳单元模型的疲劳寿命耗用系数(fatigue usage factors)(用于疲劳计算的线单元模型的应力必须人工输入);可以在一系列预先选定的位置上,确定一定数目的事件及组成这些事件的载荷,然后把这些位置上的应力储存起来;可以在每一个位置上定义应力集中系数与给每一个事件定义比例系数。
3、1、2 基本术语位置(Location):在模型上储存疲劳应力的节点。
这些节点就是结构上某些容易产生疲劳破坏的位置。
事件(Event):就是在特定的应力循环过程中,在不同时刻的一系列应力状态,见本章§3、2、3、4。
载荷(Loading):就是事件的一部分,就是其中一个应力状态。
应力幅:两个载荷之间应力状态之差的度量。
程序不考虑应力平均值对结果的影响。
3、2 疲劳计算完成了应力计算后,就可以在通用后处理器 POST1 中进行疲劳计算。
ANSYSWORKBENCH疲劳分析指南
ANSYSWORKBENCH疲劳分析指南第一章简介1.1 疲劳概述结构失效的一个常见原因是疲劳，其造成破坏与重复加载有关。
疲劳通常分为两类：高周疲劳是当载荷的循环（重复）次数高(如1e4 -1e9)的情况下产生的。
因此，应力通常比材料的极限强度低，应力疲劳（Stress-based）用于高周疲劳；低周疲劳是在循环次数相对较低时发生的。
塑性变形常常伴随低周疲劳，其阐明了短疲劳寿命。
一般认为应变疲劳（strain-based）应该用于低周疲劳计算。
在设计仿真中，疲劳模块拓展程序（Fatigue Module add-on）采用的是基于应力疲劳（stress-based）理论，它适用于高周疲劳。
接下来，我们将对基于应力疲劳理论的处理方法进行讨论。
1.2 恒定振幅载荷在前面曾提到，疲劳是由于重复加载引起：当最大和最小的应力水平恒定时，称为恒定振幅载荷，我们将针对这种最简单的形式，首先进行讨论。
否则，则称为变化振幅或非恒定振幅载荷。
1.3 成比例载荷载荷可以是比例载荷，也可以非比例载荷：比例载荷，是指主应力的比例是恒定的，并且主应力的削减不随时间变化，这实质意味着由于载荷的增加或反作用的造成的响应很容易得到计算。
相反，非比例载荷没有隐含各应力之间相互的关系，典型情况包括：σ1/σ2=constant在两个不同载荷工况间的交替变化；交变载荷叠加在静载荷上；非线性边界条件。
1.4 应力定义考虑在最大最小应力值σ和σ作用下的比例载荷、恒定振幅的情况：应力围Δσ定义为(σ-σ)平均应力σ定义为(σ+σ)/2应力幅或交变应力σa是Δσ/2应力比R是σ/σ当施加的是大小相等且方向相反的载荷时，发生的是对称循环载荷。
这就是σm=0，R=-1的情况。
当施加载荷后又撤除该载荷，将发生脉动循环载荷。
这就是σ=σ/2，R=0的情况。
1.5 应力-寿命曲线载荷与疲劳失效的关系，采用的是应力-寿命曲线或S-N曲线来表示：（1）若某一部件在承受循环载荷, 经过一定的循环次数后,该部件裂纹或破坏将会发展，而且有可能导致失效；（2）如果同个部件作用在更高的载荷下,导致失效的载荷循环次数将减少；（3）应力-寿命曲线或S-N曲线,展示出应力幅与失效循环次数的关系。
ANSYSworkbench教程—疲劳分析
第一章简介1.1 疲劳概述结构失效的一个常见原因是疲劳，其造成破坏与重复加载有关。
疲劳通常分为两类：高周疲劳是当载荷的循环（重复）次数高(如1e4 -1e9)的情况下产生的。
因此，应力通常比材料的极限强度低，应力疲劳（Stress-based）用于高周疲劳；低周疲劳是在循环次数相对较低时发生的。
塑性变形常常伴随低周疲劳，其阐明了短疲劳寿命。
一般认为应变疲劳（strain-based）应该用于低周疲劳计算。
在设计仿真中，疲劳模块拓展程序（Fatigue Module add-on）采用的是基于应力疲劳（stress-based）理论，它适用于高周疲劳。
接下来，我们将对基于应力疲劳理论的处理方法进行讨论。
1.2 恒定振幅载荷在前面曾提到，疲劳是由于重复加载引起：当最大和最小的应力水平恒定时，称为恒定振幅载荷，我们将针对这种最简单的形式，首先进行讨论。
否则，则称为变化振幅或非恒定振幅载荷。
1.3 成比例载荷载荷可以是比例载荷，也可以非比例载荷：比例载荷，是指主应力的比例是恒定的，并且主应力的削减不随时间变化，这实质意味着由于载荷的增加或反作用的造成的响应很容易得到计算。
相反，非比例载荷没有隐含各应力之间相互的关系，典型情况包括：σ1/σ2=constant在两个不同载荷工况间的交替变化；交变载荷叠加在静载荷上；非线性边界条件。
1.4 应力定义考虑在最大最小应力值σmin和σmax作用下的比例载荷、恒定振幅的情况：应力范围Δσ定义为(σmax-σmin)平均应力σm定义为(σmax+σmin)/2应力幅或交变应力σa是Δσ/2应力比R是σmin/σmax当施加的是大小相等且方向相反的载荷时，发生的是对称循环载荷。
这就是σm=0，R=-1的情况。
当施加载荷后又撤除该载荷，将发生脉动循环载荷。
这就是σm=σmax/2，R=0的情况。
1.5 应力-寿命曲线载荷与疲劳失效的关系，采用的是应力-寿命曲线或S-N曲线来表示：（1）若某一部件在承受循环载荷, 经过一定的循环次数后,该部件裂纹或破坏将会发展，而且有可能导致失效；（2）如果同个部件作用在更高的载荷下,导致失效的载荷循环次数将减少；（3）应力-寿命曲线或S-N曲线,展示出应力幅与失效循环次数的关系。
细解Ansys疲劳寿命分析
2013-08-29 17:16 by:有限元来源:广州有道有限元ANSYS Workbench 疲劳分析本章将介绍疲劳模块拓展功能的使用:–使用者要先学习第4章线性静态结构分析.•在这部分中将包括以下内容:–疲劳概述–恒定振幅下的通用疲劳程序，比例载荷情况–变振幅下的疲劳程序,比例载荷情况–恒定振幅下的疲劳程序，非比例载荷情况•上述功能适用于ANSYS DesignSpacelicenses和附带疲劳模块的更高级的licenses.A. 疲劳概述•结构失效的一个常见原因是疲劳,其造成破坏与重复加载有关•疲劳通常分为两类:–高周疲劳是当载荷的循环（重复）次数高(如1e4 -1e9)的情况下产生的. 因此，应力通常比材料的极限强度低. 应力疲劳（Stress-based）用于高周疲劳.–低周疲劳是在循环次数相对较低时发生的。
塑性变形常常伴随低周疲劳，其阐明了短疲劳寿命。
一般认为应变疲劳（strain-based）应该用于低周疲劳计算.•在设计仿真中, 疲劳模块拓展程序（Fatigue Module add-on）采用的是基于应力疲劳（stress-based）理论，它适用于高周疲劳. 接下来，我们将对基于应力疲劳理论的处理方法进行讨论.…恒定振幅载荷•在前面曾提到, 疲劳是由于重复加载引起:–当最大和最小的应力水平恒定时, 称为恒定振幅载荷. 我们将针对这种最简单的形式，首先进行讨论.–否则，则称为变化振幅或非恒定振幅载荷…成比例载荷•载荷可以是比例载荷, 也可以非比例载荷:–比例载荷, 是指主应力的比例是恒定的,并且主应力的削减不随时间变化. 这实质意味着由于载荷的增加或反作用的造成的响应很容易得到计算.–相反, 非比例载荷没有隐含各应力之间相互的关系,典型情况包括:•在两个不同载荷工况间的交替变化•交变载荷叠加在静载荷上•非线性边界条件…应力定义•考虑在最大最小应力值σmin和σmax作用下的比例载荷、恒定振幅的情况:–应力范围Δσ定义为(σmax-σmin)–平均应力σm定义为(σmax+σmin)/2–应力幅或交变应力σa是Δσ/2–应力比R 是σmin/ σmax–当施加的是大小相等且方向相反的载荷时,发生的是对称循环载荷. 这就是σm= 0 ,R = -1的情况.–当施加载荷后又撤除该载荷,将发生脉动循环载荷. 这就是σm= σmax/2 , R = 0的情况.…应力-寿命曲线•载荷与疲劳失效的关系，采用的是应力-寿命曲线或S-N曲线来表示:–若某一部件在承受循环载荷, 经过一定的循环次数后,该部件裂纹或破坏将会发展，而且有可能导致失效–如果同个部件作用在更高的载荷下,导致失效的载荷循环次数将减少–应力-寿命曲线或S-N曲线,展示出应力幅与失效循环次数的关系•S-N曲线是通过对试件做疲劳测试得到的–弯曲或轴向测试反映的是单轴的应力状态–影响S-N 曲线的因素很多, 其中的一些需要的注意，如下:–材料的延展性, 材料的加工工艺–几何形状信息,包括表面光滑度、残余应力以及存在的应力集中–载荷环境, 包括平均应力、温度和化学环境•例如,压缩平均应力比零平均应力的疲劳寿命长,相反,拉伸平均应力比零平均应力的疲劳寿命短.•对压缩和拉伸平均应力,平均应力将分别提高和降低S-N曲线.•因此,记住以下几点:–一个部件通常经受多轴应力状态.如果疲劳数据(S-N 曲线)是从反映单轴应力状态的测试中得到的,那么在计算寿命时就要注意•设计仿真为用户提供了如何把结果和S-N 曲线相关联的选择,包括多轴应力的选择•双轴应力结果有助于计算在给定位置的情况–平均应力影响疲劳寿命,并且变换在S-N曲线的上方位置与下方位置(反映出在给定应力幅下的寿命长短)•对于不同的平均应力或应力比值,设计仿真允许输入多重S-N曲线(实验数据)•如果没有太多的多重S-N曲线(实验数据),那么设计仿真也允许采用多种不同的平均应力修正理论–早先曾提到影响疲劳寿命的其他因素,也可以在设计仿真中可以用一个修正因子来解释…总结•疲劳模块允许用户采用基于应力理论的处理方法，来解决高周疲劳问题.•以下情况可以用疲劳模块来处理:–恒定振幅,比例载荷(参考B节)–变化振幅,比例载荷(参考C节)–恒定振幅,非比例载荷(参考D节)•需要输入的数据是材料的S-N曲线:–S-N曲线是疲劳实验中获得,而且可能本质上是单轴的,但在实际的分析中，部件可能处于多轴应力状态–S-N曲线的绘制取决于许多因素, 包括平均应力. 在不同平均应力值作用下的S-N曲线的应力值可以直接输入, 或可以执行通过平均应力修正理论实现.B. 疲劳程序(基本情况)•进行疲劳分析是基于线性静力分析, 所以不必对所有的步骤进行详尽的阐述.–疲劳分析是在线性静力分析之后，通过设计仿真自动执行的.•对疲劳工具的添加，无论在求解之前还是之后，都没有关系, 因为疲劳计算不并依赖应力分析计算.•尽管疲劳与循环或重复载荷有关, 但使用的结果却基于线性静力分析,而不是谐分析. 尽管在模型中也可能存在非线性,处理时就要谨慎了,因为疲劳分析是假设线性行为的.–在本节中,将涵盖关于恒定振幅、比例载荷的情况. 而变化振幅、比例载荷的情况和恒定振幅、非比例载荷的情况，将分别在以后的C 和D节中逐一讨论.…疲劳程序•下面用黄色斜体字体所描述的步骤，对于包含疲劳工具的应力分析是很特殊的:–模型–指定材料特性,包括S-N曲线–定义接触区域(若采用的话)–定义网格控制(可选的)–包括载荷和支撑–(设定)需要的结果,包括Fatigue tool–求解模型–查看结果…几何•疲劳计算只支持体和面•线模型目前还不能输出应力结果,所以疲劳计算对于线是忽略的.–线仍然可以包括在模型中以给结构提供刚性, 但在疲劳分析并不计算线模型…材料特性•由于有线性静力分析,所以需要用到杨氏模量和泊松比–如果有惯性载荷,则需要输入质量密度–如果有热载荷,则需要输入热膨胀系数和热传导率–如果使用应力工具结果(Stress Tool result),那么就需要输入应力极限数据,而且这个数据也是用于平均应力修正理论疲劳分析.•疲劳模块也需要使用到在工程数据分支下的材料特性当中S-N曲线数据–数据类型在“疲劳特性”(“Fatigue Properties”)下会说明–S-N曲线数据是在材料特性分支条下的“交变应力与循环”(“Alternating Stress vs. Cycles”)选项中输入的•如果S-N曲线材料数据可用于不同的平均应力或应力比下的情况, 那么多重S-N曲线也可以输入到程序中•添加和修改疲劳材料特性:•在材料特性的工作列表中,可以定义下列类型和输入的S-N曲线–插入的图表可以是线性的（“Linear”）、半对数的（“Semi-Log”即linear for stress, log for cycles）或双对数曲线（“Log-Log”）–记得曾提到的，S-N曲线取决于平均应力。
