工程施工现场临时配电室设计规范及要求(正式)

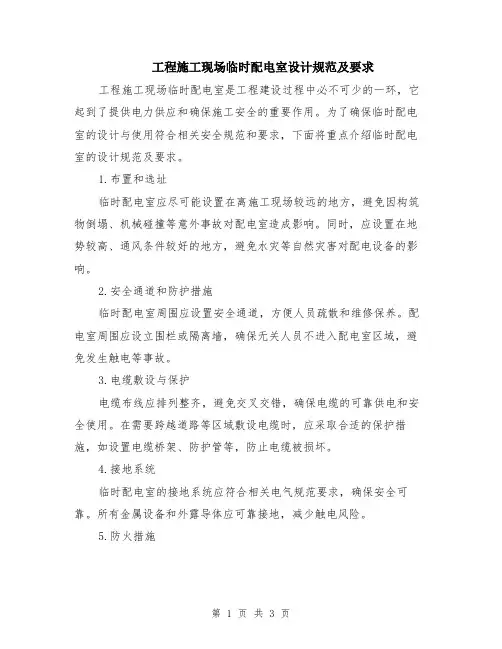

工程施工现场临时配电室设计规范及要求
工程施工现场临时配电室设计规范及要求工程施工现场临时配电室是工程建设过程中必不可少的一环，它起到了提供电力供应和确保施工安全的重要作用。
为了确保临时配电室的设计与使用符合相关安全规范和要求，下面将重点介绍临时配电室的设计规范及要求。
1.布置和选址临时配电室应尽可能设置在离施工现场较远的地方，避免因构筑物倒塌、机械碰撞等意外事故对配电室造成影响。
同时，应设置在地势较高、通风条件较好的地方，避免水灾等自然灾害对配电设备的影响。
2.安全通道和防护措施临时配电室周围应设置安全通道，方便人员疏散和维修保养。
配电室周围应设立围栏或隔离墙，确保无关人员不进入配电室区域，避免发生触电等事故。
3.电缆敷设与保护电缆布线应排列整齐，避免交叉交错，确保电缆的可靠供电和安全使用。
在需要跨越道路等区域敷设电缆时，应采取合适的保护措施，如设置电缆桥架、防护管等，防止电缆被损坏。
4.接地系统临时配电室的接地系统应符合相关电气规范要求，确保安全可靠。
所有金属设备和外露导体应可靠接地，减少触电风险。
5.防火措施临时配电室应设置灭火器、火灾报警器等消防设施，确保在发生火灾时及时控制和报警。
配电室内应定期清理，保持干净整洁，避免易燃物品堆积和火源接触。
6.通风系统临时配电室应设置通风设施，保持室内通风良好。
通风设备应定期检查和维护，确保正常工作。
在配电室内应设置排烟装置，及时排除室内有害气体和烟雾，保证人员和设备的安全。
7.设备容量和负载平衡临时配电室设计中应合理计算设备负荷，确定合适的设备容量，并确保负载平衡。
过载会导致设备损坏和安全隐患，应避免此类情况的发生。
8.设备维护和保养临时配电室设备应定期进行检查、维护和保养。
设备维护记录和实施细节应详尽记录，并由专人负责，确保设备处于良好的工作状态。
9.安全警示标志临时配电室应设置合适的安全警示标志，提示相关人员注意电气安全。
警示标志应清晰可见，包括与电源、电缆和设备安全相关的图标和文字。
工程施工现场临时配电室设计规范及要求
工程施工现场临时配电室设计规范及要求工程施工现场临时配电室设计应符合以下规范和要求：
1. 安全性要求：临时配电室的设计应考虑安全因素，防止电气事故和火灾的发生。
应保证设备、线路、插座等符合国家标准，并满足相应的电气安全要求。
2. 结构要求：临时配电室的结构应具备足够的强度和稳定性，能够承受外界的风雨、震动等自然环境因素，并能有效防护设备和工作人员的安全。
3. 空间布局：临时配电室应合理布局，确保设备之间的距离足够，通风良好，便于设备的运维和操作。
设备应按照规范要求进行整齐、有序地摆放。
4. 电源和线路设计：临时配电室的供电应满足工地施工的需要，电源和线路的容量和电压等参数应根据工程需求进行合理的设计。
5. 排水和漏水防护：临时配电室应设置排水系统，防止室内积水。
在设备摆放位置和电源线路处应设置漏水防护措施，以防止漏电和电气事故的发生。
6. 通风设备：临时配电室应配置相应的通风设备，保证空气流通，排除电气设备产生的热量，防止过热和高温引发火灾。
7. 环境保护：临时配电室应设有相应的绝缘和防护措施，以防止电气设备对人体和环境产生影响。
8. 防火防爆要求：临时配电室应设有防火防爆设备和措施，以防止火灾和爆炸事故的发生。
设备和线路应防止电弧、火花和静电产生。
9. 标识和警示：临时配电室应设有相关的标识和警示牌，以便工作人员了解设备名称、用途、电压等重要信息，并遵守相应的操作规程。
临时配电室设计应根据具体工程的特点和需求进行，同时参考相应的标准和规范，确保工程施工现场的电力供应安全、可靠。
工程施工现场临时配电室设计规范及要求
工程施工现场临时配电室设计规范及要求前言工程施工现场临时配电室是现代工程建设不可或缺的设施之一，它承载着工地所需要的电力供应，为机电设备的正常运行提供保障。
随着社会发展和科技进步，工程施工现场临时配电室的设计规范和要求也得到了不断地更新和完善。
本文将结合实际工程施工现场需要的电力负载规模、设备品质等因素，从设计原则、设备选型、布线规范等方面进行详细阐述。
设计原则安全性原则工程施工现场临时配电室的设计首要考虑的是安全性原则。
在临时配电室的设计过程中，必须要严格按照相应的安全标准来进行操作，确保临时配电室的使用不会对工程施工现场和施工人员造成任何危害。
安全性原则包括但不限于以下几个方面：•选址合理，不要设计在高压线路等危险区域；•布置合理，不要让发热设备靠近可燃物；•保护措施劣后，防止雷电侵袭、地质灾害等不可预见的情况。
稳定性原则工程施工现场临时配电室的供电能力稳定性是一个非常重要的指标，它决定了施工现场所有机电设备正常运行的稳定性。
在临时配电室的设计过程中，应当注重以下两个方面：•选型合适的传输线材和设备电路，提高供电质量保障施工用电不受任何波动干扰；•对电源稳定器、调速器等设备进行评估，避免设备运行不稳或时断时续的现象。
适用性原则工程施工现场临时配电室的设计要考虑到使用方便和实用性原则。
为了满足施工方工作的要求，临时配电室应该设计运行灵活，维护保养方便。
在临时配电室的设计过程中应当注重以下几个方面：•配线桥架、插座等设施的选择应当方便安装、容易更换；•线路进行合理布置，便于扩容、调试及维护难度控制等。
设备选型在工程施工现场临时配电室的设计中，设备的选择是影响临时配电室性能和使用价值最重要的因素之一。
适用于临时配电室的设备，必须要符合国家和地方相关的标准、法规以及工程建设的要求。
同时，还要考虑到以下因素：峰值负载和平均负载在进行设备选型时，必须考虑峰值负载和平均负载。
峰值负载是指临时配电室短时间内需要支持的负载，而平均负载则是指在较长时间段内的平均负载。

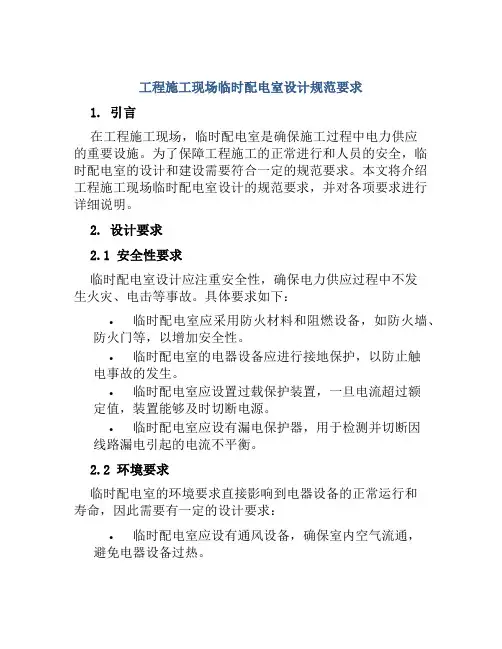

工程施工现场临时配电室设计规范要求
工程施工现场临时配电室设计规范要求1. 引言在工程施工现场，临时配电室是确保施工过程中电力供应的重要设施。
为了保障工程施工的正常进行和人员的安全，临时配电室的设计和建设需要符合一定的规范要求。
本文将介绍工程施工现场临时配电室设计的规范要求，并对各项要求进行详细说明。
2. 设计要求2.1 安全性要求临时配电室设计应注重安全性，确保电力供应过程中不发生火灾、电击等事故。
具体要求如下：•临时配电室应采用防火材料和阻燃设备，如防火墙、防火门等，以增加安全性。
•临时配电室的电器设备应进行接地保护，以防止触电事故的发生。
•临时配电室应设置过载保护装置，一旦电流超过额定值，装置能够及时切断电源。
•临时配电室应设有漏电保护器，用于检测并切断因线路漏电引起的电流不平衡。
2.2 环境要求临时配电室的环境要求直接影响到电器设备的正常运行和寿命，因此需要有一定的设计要求：•临时配电室应设有通风设备，确保室内空气流通，避免电器设备过热。
•临时配电室应设置恒温设备，维持适宜的室温范围，防止设备因温度过高而损坏。
•临时配电室应保持干燥，避免潮湿环境对电器设备的腐蚀。
2.3 功能性要求临时配电室的功能性要求主要是为施工现场提供稳定可靠的电力供应，同时要求便捷、灵活。
具体要求如下：•临时配电室应设有足够数量的电源插座，以满足各类电器设备的用电需求。
•临时配电室应设有独立的开关箱和仪表箱，便于操作和监测电力供应情况。
•临时配电室应设有紧急开关，一旦发生故障或意外情况，能够及时切断电源。
2.4 结构要求临时配电室的结构要求主要是为了保证其稳定性和耐用性。
具体要求如下：•临时配电室的搭建应符合相关的建筑设计要求，确保其结构稳定可靠。
•临时配电室的外壳材料应具有耐候性和防腐蚀性，以应对各种恶劣环境。
•临时配电室应具备一定的抗震性能，以保障在地震等自然灾害情况下的安全。
2.5 管理要求临时配电室的管理是保证其正常运行的重要环节。
具体要求如下：•临时配电室应制定详细的操作规程和应急预案，并进行人员培训，提高工作人员对设备的操作和维护能力。
施工现场临时用电安全技术规范4篇,施工现场临时用电安全技术新规范-经验本
施工现场临时用电安全技术规范4篇,施工现场临时用电安全技术新规范-经验本以下是我为大家整理的施工现场临时用电安全技术规范4篇一些相关内容，欢迎大家复制和下载。
施工现场临时用电安全技术规范11、施工现场临时用电必须编制临时用电组织设计（或专项方案）。
用电符合三级配电、二级漏电保护，装饰阶段三级漏电保护，工作零线、保护零线，分别使用，不得混用，同一施工现场不准同时使用保护接零和保护接地措施,所有电气开关、漏电保护器必须使用塑壳透明的电气装置。
2、施工现场临时用电安全专项方案，属危险性较大的安全措施方案，应由项目总工程师按照《施工现场临时用电安全技术规范》（JGJ46-2023）相关要求编制，按程序履行审核、审批和实施；3、临时用电专项方案主要内容是：现场勘探；确定电源进线，配电室、配电装置、用电设备位置及线路走向；进行负荷计算；设计配电系统；设计配电线路，选择导线或电缆；设计配电装置，选择电器；设计接地装置；绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图；设计防雷装置；确定防护措施；制定安全用电措施和电气防火措施。
4、配电室的安全技术要求施工现场临时用电，无论配电系统容量大小，均应设置现场配电室。
其位置应方便电源进线和负荷出线，不影响在建工程正常施工。
①、配电室位置选择：a、应尽量靠近负荷中心，以减少配电线路的长度和导线截面。
同时还能使配电线路清晰，便于维护；b、进、出线方便，便于电气设备搬运；c、尽量避开多尘、震动、高温、潮湿等场所，以防止尘埃、潮气、高温对配电室配电装置导电布分和绝缘布分的侵蚀，及震动对配电装置运行的影响；d、不应设在容易积水场所的正下方；e、配电室应靠近电源，并应设在无灰尘、潮气少、震动小、无腐蚀介质、无易燃易爆物及道路畅通的地方。
②、配电室建筑要求：a、配电室的建筑物和构筑物的耐火等级不低于3级；b、室内配置砂箱和可用于扑灭电气火灾的灭火器；c、配电室的顶棚与地面的距离不低于3m；d、室内不得存放易燃易爆物品；e、屋面应有隔热及防水、排水措施；f、应有自然通风和采光，配电室的照明分别设置正常照明和事故照明应急灯；j、应采取防止雨水、动物进入的措施，配电室的门应向外开，并配锁。
2023年工程施工现场临时配电室设计规范及要求
2023年工程施工现场临时配电室设计规范及要求2023年工程施工现场临时配电室的设计规范和要求主要包括安全性、可靠性和便捷性等方面。
1. 安全性要求：（1）满足国家和行业相关电气安全规范和标准，如《建筑设计电气安全规范》等。
（2）临时配电室的进入通道应畅通无阻，设置明显的安全警示标识和安全警示灯。
（3）临时配电室的门窗应具备防火、防爆和防尘等功能，保证安全性。
（4）设备和仪表的接地应符合电气安全要求，确保人员和设备的安全。
2. 可靠性要求：（1）临时配电室的整体建筑结构应稳固可靠，能够承受不同天气和环境条件的冲击。
（2）电源设备和配电系统应根据需求确定容量和可靠性，能够满足工程施工现场的电力需求。
（3）电缆和线路的敷设要经过合理规划，避免过度张拉和交叉，防止出现安全隐患。
（4）临时配电室应设有过载、短路和漏电保护装置，确保电气设备和人员的安全。
3. 便捷性要求：（1）临时配电室的布局应合理，设备之间的间距要充足，方便维护和操作。
（2）配电设备应按功能分类和标识，便于操作和维护人员的管理。
（3）临时配电室内应设有足够的照明设备，确保工作人员的安全操作。
（4）临时配电室应设计有合适的通风设备，保持室内的良好空气质量。
4. 其他要求：（1）为应对紧急情况，临时配电室应设有应急照明和报警设备，确保人员的安全疏散。
（2）临时配电室应具备防雷和防护接地装置，保护电气设备免受雷击和电磁干扰。
（3）按照施工现场需求，临时配电室还可以设有备用发电机、UPS电源等设备，保证电力的连续供应。
综上所述，2023年工程施工现场临时配电室的设计规范和要求应注重安全性、可靠性和便捷性，并根据相关电气安全规范和标准来进行设计，并且应根据施工现场的实际情况做适当的调整。
《 施工现场临时用电安全技术规范》新版
《施工现场临时用电安全技术规范》（ JGJ46 — 2005 ）2005 年 7 月 11 日起施行一、临时用电的组织设计新《规范》规定：凡是电气设备在 5 台及其以上必须编制临时用电组织设计，或用电在 50kw 及其以上也必须编制临时用电组织设计；临时用电组织设计应由电气工程技术人员编制，由相关部门审核（于机电管理有关的部门），技术负责人批准后实施。
临时用电组织设计编制主要内容 8 条。
凡达不到上述电气设备数量或用电量的，可以不编制临时用电组织设计，按其主要内容的第 8 条执行。
二、临时用电安全技术交底资料1 绝缘、接地、电阻和漏电保护器的参数检查表；② 临时用电技术档案资料有电气技术人员保管；③ 电工负责保管电气设备安装拆除的有关资料。
三、在建工程与外电线路的安全距离和保护1 凡电压在 1kv 以上（不包括 1kv ）称为高压电路；2 凡电压在 1kv 以下（含 1kv ）称为低压电路；3 安全电压，凡 50v 以下（ 50v 、 42v 、 36v 、 12v 、 6v ）均称为安全电压。
四、接地、接零和临时用电的安全保护系统和防雷⒈接地—将电气设备可导电的金属外壳（部分）用导线与大地相连称之为接地，其分类如下：Ⅰ类—工作接地（产生工作零线）。
在电力系统中因工作需要的接地称为工作接地，其电阻R ≤ 4 Ω；Ⅱ类—保护接地。
在电力系统中因防止漏电伤害保护所需要的接地称为保护接地，其电阻R ≤ 4 Ω；Ⅲ类—重复接地。
在电力线中除始端接地外，在其中间或末端的再次接地称为重复接地，其电阻R ≤ 10 Ω；Ⅳ类—防雷接地。
将避雷针（器）用导线与大地相连称为防雷接地，其电阻R ≤30 Ω。
五、在建工地的临时用电系统⒈原在建工地使用的是 TT 系统（不能保证电阻R ≤ 4 Ω），这种电力系统对于设备操作不安全； 88 年后进入 TN 系统，并强制执行 TN—S （三相五线制）系统，如图所示：L 1L 2L 3NP EL 1 —相线（俗称火线） 1 ，用黄色线；L 2 —相线（俗称火线） 2 ，绿色线；L 3 —相线（俗称火线） 3 ，红色线：N —工作零线，其R ≤ 4 Ω，淡蓝色线；P E —保护接地线其R ≤ 4 Ω，只能与设备外壳相连接，用绿 / 黄双色线。
施工现场临时用电安全技术规范(条文说明)(精)
施工现场临时用电安全技术规范（条文说明）中华人民共和国行业标准施工现场临时用电安全技术规范ＪＧＪ４6－-2005 条文说明前言《施工现场临时用电安全技术规范》JCJ46—20０５，经建设部200５年4月1５日以建设部第322公告批准、发布。
本规范第一版的主编单位是沈阳建筑工程学院,参加单位是中国建筑科学研究院。
为便于广大设计、施工、科研、学校等单位的有关人员在使用本规范时能正确理解和执行条文规定，《施工现场临时用电安全技术规范》编制组按章、节、条顺序编制了本规范的条文说明,供国内使用者参考.在使用中如发现本条文说明有不妥之处，请将意见函寄沈阳建筑大学。
1总则 1。
0.3 本条综合规定了在本规范适用范围内的用电系统中所完整体现的三项基本安全技术原则。
它们是建造施工现场用电工程的主要安全技术依据;也是保障用电安全,防止触电和电气火灾事故的主要技术措施。
3 临时用电管理3。
１临时用电组织设计 3。
1.1 触电及电气火灾事故的机率与用电设备数量、种类、分布和计算负荷大小有关，对于用电设备数量较多(５台及以上、用电设备总容量较大(50ｋW及以上的施工现场，为规范临时用电工程、加强用电管理、实现安全用电，本条依照施工现场临时用电实际,按照现行行业标准《电力建设安全工作规程(变电所部分》DL5009.３，规定做好用电组织设计,用以指导建造用电工程,保障用电安全可靠。
3。
1.2 本条确定了临时用电组织设计的内容,包含应当完成的工作,具有普遍适用性。
其中,负荷计算的依据是用电设备的容量、类别、分组、运行规律等,可采用需要系数法；绘制配电装置布置图只是针对配电室装设成列配电柜的规定；安全用电措施和电气防火措施均包含技术和管理两个方面的措施。
3.１.３临时用电组织设计是一个单独的专业技术文件,为保障其对临时用电工程和施工现场用电安全的指导作用,其相关图纸需要单独绘制，不允许与其他专业施工组织设计混在一起。
3.1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编订：__________________
单位：__________________
时间：__________________
工程施工现场临时配电室设计规范及要求(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-1876-92 工程施工现场临时配电室设计规范
及要求(正式)
使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
1配电室用房设计
配电室采用里外套间形式，里间为配电间，外间为值班室。
配电室采用阻燃彩钢板房。
2配电室的设立
原则上配电室要靠近变压器，使现场所有下口线在配电室开关柜的控制下，要有长久的计划，不要因施工碍事或工程未完工前拆移配电室。
3配电室的高度最小不应小于2.5m，柜与后墙距离不小于0.8m，柜与侧墙距离不小于1m，柜与前墙距离不小于2m，柜与顶棚距离不小于0.5m，开关柜本身厚度一般为0.6m，柜下地面设电缆沟。
4开关柜外1.2m设护栏，地面铺胶皮垫或25mm 以上木板做脚垫，并用两根2.5m以上的镀锌角铁砸入
地下与变电室中性点做重复接地，五线制保护零线从此引出。
5配电室的左、右、后侧不允许留窗户，前面可留窗，但要高一些，配电室及电工值班室的门都必须向外开。
6电工值班室设在外间，允许设床铺一个，要求值班电工两人，值班室只限于值班，不允许存物。
7配电室内必须配备高压绝缘拉杆，绝缘鞋、绝缘手套及不少于两个干粉灭火器。
8变电室、值班室的照明及插座一律采用暗装预埋，不做明管，并有岗位责任制，安全操作规程及电工内业。
9标准电闸箱根据《施工现场用电安全技术规范》的要求，采用三维系列电闸箱。
