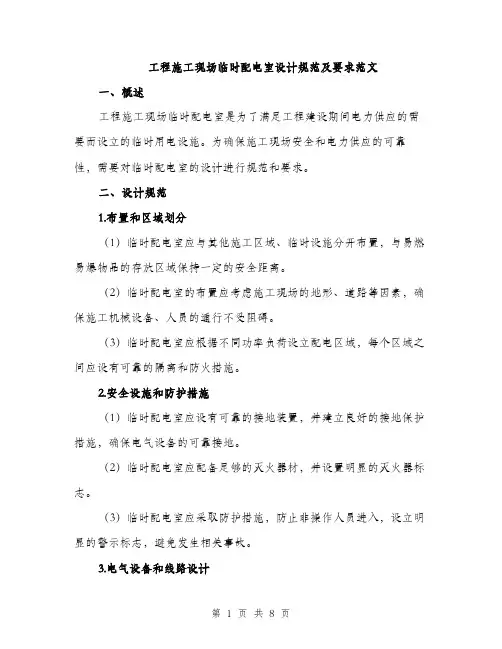

工程施工现场临时配电室设计规范及要求范文一、概述工程施工现场临时配电室是为了满足工程建设期间电力供应的需要而设立的临时用电设施。
为确保施工现场安全和电力供应的可靠性，需要对临时配电室的设计进行规范和要求。
二、设计规范1.布置和区域划分（1）临时配电室应与其他施工区域、临时设施分开布置，与易燃易爆物品的存放区域保持一定的安全距离。
（2）临时配电室的布置应考虑施工现场的地形、道路等因素，确保施工机械设备、人员的通行不受阻碍。
（3）临时配电室应根据不同功率负荷设立配电区域，每个区域之间应设有可靠的隔离和防火措施。
2.安全设施和防护措施（1）临时配电室应设有可靠的接地装置，并建立良好的接地保护措施，确保电气设备的可靠接地。
（2）临时配电室应配备足够的灭火器材，并设置明显的灭火器标志。
（3）临时配电室应采取防护措施，防止非操作人员进入，设立明显的警示标志，避免发生相关事故。
3.电气设备和线路设计（1）临时配电室应配备符合规定要求的电气设备和线路，包括配电箱、电缆、开关设备等，其额定电流和电压应满足工程施工现场的实际需求。
（2）临时配电室应根据实际用电负荷合理划分电路，避免过载和短路现象发生。
（3）电气设备和线路应符合国家和行业相关标准，必要时进行检测和验收。
4.环境保护措施（1）临时配电室应设有良好的通风设施，保持室内空气流通，防止电气设备过热。
（2）临时配电室应设有排水装置，及时排除降雨或其他原因导致的积水，避免电气设备受潮损坏。
5.其他规范要求（1）临时配电室内不得放置易燃易爆物品，不得进行明火作业。
（2）临时配电室应定期进行巡视和检查，及时发现和解决电气设备故障和隐患。
（3）临时配电室应设有明显的紧急情况报警装置，方便操作人员及时采取相应的应急措施。
三、设计要求1.安全性要求（1）临时配电室设计应考虑施工现场的特殊环境和使用条件，确保电力供应的安全可靠性。
（2）电气设备和线路的选用应符合国家和行业相关标准，具备良好的耐久性和抗干扰能力。

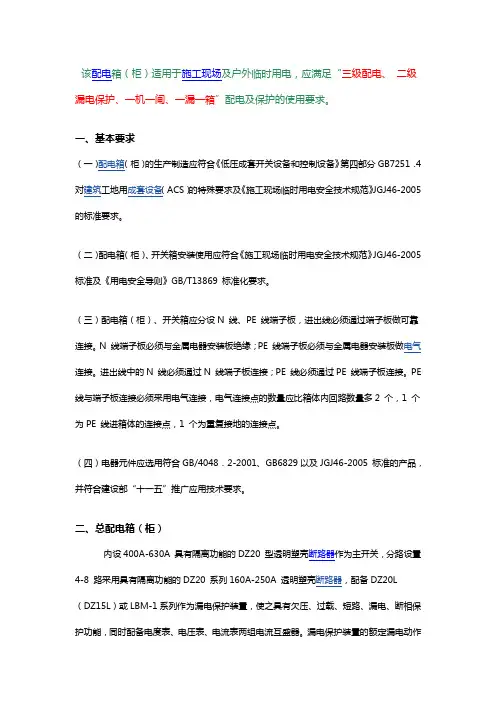

建筑施工配电箱规范
漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
一、基本要求的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。
（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。
进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。
PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。
（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。
总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。
分配电箱示意图分配电箱PE、N 线端子板节点图分配电箱箱门电气连接节点图分配电箱电气系统图四、开关箱（按一机一闸一漏一箱设置）（一）电焊机开关箱内设DZ20-100∕2 系列或KDM1-100∕2（100A、380V）透明塑壳断路器作为控制开关，DZ15LE-100∕2 （DZ20L-100∕2）或LBM-1-100∕2（100 A）漏电断路器，BFGD 系列二次防触电保护器；PE 端子排为3 个接线螺栓。
施工现场总配电室配置要求
施工现场总配电室（箱）设置要求按照“总配电箱－分配电箱－开关箱－用电设备”的顺序分级设置，并且动力与照明分别设置。
1、电缆敷设电缆直接埋地敷设深度0.6m,并在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。
穿越施工道路、建筑物、构筑物等易受机械损伤的部位加防护套管。
2、施工现场配电箱和开关箱⑴配电箱及开关箱的设置a.按照“总配电室—分配电室—开关箱—用电设备”的顺序分级设置；b.按照“动力与照明分别设置”的原则；c.开关箱应由末级分配电箱配电；d.总配电箱应设在靠近电源的地区，分配电箱应装设在用电设备或负荷相对集中的地区分配电箱与开关箱的距离不得超过30m。
开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
e.配电箱、开关箱应装设在干燥、通风及常温场所，不利装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。
不得装设在易受外来固体物撞击、强裂振动、液体侵溅及热源烘烤的场所。
否则，须作特殊防护处理。
f.配电箱、开关箱周围应有足够二人同时工作的空间和通道。
不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。
g.配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。
h.配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上。
i.固定式配电箱、开关箱的下底与地面的垂直距离大于1.3m,小于1.5m;移动式配电箱、开关箱的下底与地面的垂直距离宜大于0.6m,小于1.5m.j.配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内。
金属板与配电箱应作电气连接。
k.配电箱、开关箱内的开关电器（含插座）应按其规定的位置紧固在电器安装板上，不得歪斜和松动。
l.配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线端子板分设。
m.配电箱、开关箱内的连接线应采用绝缘导线，接头不得松动，不得有外露带电部分。
n.配电箱和开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须作保护接零，保护零线应通过接线端子板连接。
工程施工现场临时配电室设计规范及要求
工程施工现场临时配电室设计规范及要求工程施工现场临时配电室设计应符合以下规范和要求：
1. 安全性要求：临时配电室的设计应考虑安全因素，防止电气事故和火灾的发生。
应保证设备、线路、插座等符合国家标准，并满足相应的电气安全要求。
2. 结构要求：临时配电室的结构应具备足够的强度和稳定性，能够承受外界的风雨、震动等自然环境因素，并能有效防护设备和工作人员的安全。
3. 空间布局：临时配电室应合理布局，确保设备之间的距离足够，通风良好，便于设备的运维和操作。
设备应按照规范要求进行整齐、有序地摆放。
4. 电源和线路设计：临时配电室的供电应满足工地施工的需要，电源和线路的容量和电压等参数应根据工程需求进行合理的设计。
5. 排水和漏水防护：临时配电室应设置排水系统，防止室内积水。
在设备摆放位置和电源线路处应设置漏水防护措施，以防止漏电和电气事故的发生。
6. 通风设备：临时配电室应配置相应的通风设备，保证空气流通，排除电气设备产生的热量，防止过热和高温引发火灾。
7. 环境保护：临时配电室应设有相应的绝缘和防护措施，以防止电气设备对人体和环境产生影响。
8. 防火防爆要求：临时配电室应设有防火防爆设备和措施，以防止火灾和爆炸事故的发生。
设备和线路应防止电弧、火花和静电产生。
9. 标识和警示：临时配电室应设有相关的标识和警示牌，以便工作人员了解设备名称、用途、电压等重要信息，并遵守相应的操作规程。
临时配电室设计应根据具体工程的特点和需求进行，同时参考相应的标准和规范，确保工程施工现场的电力供应安全、可靠。
工程施工现场临时配电室设计规范及要求
工程施工现场临时配电室设计规范及要求前言工程施工现场临时配电室是现代工程建设不可或缺的设施之一，它承载着工地所需要的电力供应，为机电设备的正常运行提供保障。
随着社会发展和科技进步，工程施工现场临时配电室的设计规范和要求也得到了不断地更新和完善。
本文将结合实际工程施工现场需要的电力负载规模、设备品质等因素，从设计原则、设备选型、布线规范等方面进行详细阐述。
设计原则安全性原则工程施工现场临时配电室的设计首要考虑的是安全性原则。
在临时配电室的设计过程中，必须要严格按照相应的安全标准来进行操作，确保临时配电室的使用不会对工程施工现场和施工人员造成任何危害。
安全性原则包括但不限于以下几个方面：•选址合理，不要设计在高压线路等危险区域；•布置合理，不要让发热设备靠近可燃物；•保护措施劣后，防止雷电侵袭、地质灾害等不可预见的情况。
稳定性原则工程施工现场临时配电室的供电能力稳定性是一个非常重要的指标，它决定了施工现场所有机电设备正常运行的稳定性。
在临时配电室的设计过程中，应当注重以下两个方面：•选型合适的传输线材和设备电路，提高供电质量保障施工用电不受任何波动干扰；•对电源稳定器、调速器等设备进行评估，避免设备运行不稳或时断时续的现象。
适用性原则工程施工现场临时配电室的设计要考虑到使用方便和实用性原则。
为了满足施工方工作的要求，临时配电室应该设计运行灵活，维护保养方便。
在临时配电室的设计过程中应当注重以下几个方面：•配线桥架、插座等设施的选择应当方便安装、容易更换；•线路进行合理布置，便于扩容、调试及维护难度控制等。
设备选型在工程施工现场临时配电室的设计中，设备的选择是影响临时配电室性能和使用价值最重要的因素之一。
适用于临时配电室的设备，必须要符合国家和地方相关的标准、法规以及工程建设的要求。
同时，还要考虑到以下因素：峰值负载和平均负载在进行设备选型时，必须考虑峰值负载和平均负载。
峰值负载是指临时配电室短时间内需要支持的负载，而平均负载则是指在较长时间段内的平均负载。
配电室的规范要求
配电室的规范要求配电室是指供电系统中集中供电、接受电能分配、控制、保护及监测等功能的重要场所。
配电室关系到电气安全和保障电能正常传输，要求配电室具备规范的设计、建造和运营管理，满足电力工程标准和安全生产要求，确保电气设备运行的安全性、可靠性和稳定性。
一、设计要求1. 配电室的位置和建筑配电室应建在离电源、负荷近的地方，方便供电和管理。
如果需要计算机隔离，还需要进行地下隧道连接。
建筑中的房间应根据实际需要分区，保证空间布局合理，确保环境良好，避免高温、潮湿等问题。
2. 建筑和电气设备选材建筑和电气设备要选择耐高温、耐腐蚀、不可燃、不透磁等合适材料，保证其性能稳定，操作安全。
建筑要有防火、声音隔离、排气、排水系统等设施。
3. 配电室接地建筑接地是防止人身触电以及保护电气设备的关键措施。
配电室接地应满足防雷、防静电等防护要求。
接地要按照国家电气规范或设计要求，借助专业工具检测，确保接地电阻符合标准。
4. 建筑物泄漏电流保护配电室内部的电器设备如果积累过多的泄漏电流，就容易造成接地电阻升高，甚至导致人身触电等危险情况。
因此，设计时应该考虑到配电室的电器设备参数、数量和电气负荷等，然后选择适合的泄漏电流保护开关等设备，保障使用的可靠性。
二、施工要求1. 作业场地清洁平整施工现场应严格管理，干净整洁，清理掉累积的灰尘、垃圾等物品，保持通道畅通，避免工作时跌倒的危险。
2. 作业人员着装俗话说常言道：工具不如工人重要。
工作人员在进入施工现场前要穿上防静电服、绝缘鞋、安全帽、防护手套等手段。
在施工完成后要进行绝缘性和泄漏电流的检查和测试。
3. 施工人员技术水平要求施工人员要有扎实的电气技术知识和实践经验，熟悉现场的电气设备和线路。
在操作时应注意安全，保持专业技能要求，确保按照坚定的技术法规施工。
三、运维要求1. 现场排查配电室电气要求进行定期维护和排障，保障设备正常运行。
电气设备需要经常巡视，发现隐患及时处理，不能干扰供电运行。
工程施工现场临时配电室设计规范要求
工程施工现场临时配电室设计规范要求1. 引言在工程施工现场，临时配电室是确保施工过程中电力供应的重要设施。
为了保障工程施工的正常进行和人员的安全，临时配电室的设计和建设需要符合一定的规范要求。
本文将介绍工程施工现场临时配电室设计的规范要求，并对各项要求进行详细说明。
2. 设计要求2.1 安全性要求临时配电室设计应注重安全性，确保电力供应过程中不发生火灾、电击等事故。
具体要求如下：•临时配电室应采用防火材料和阻燃设备，如防火墙、防火门等，以增加安全性。
•临时配电室的电器设备应进行接地保护，以防止触电事故的发生。
•临时配电室应设置过载保护装置，一旦电流超过额定值，装置能够及时切断电源。
•临时配电室应设有漏电保护器，用于检测并切断因线路漏电引起的电流不平衡。
2.2 环境要求临时配电室的环境要求直接影响到电器设备的正常运行和寿命，因此需要有一定的设计要求：•临时配电室应设有通风设备，确保室内空气流通，避免电器设备过热。
•临时配电室应设置恒温设备，维持适宜的室温范围，防止设备因温度过高而损坏。
•临时配电室应保持干燥，避免潮湿环境对电器设备的腐蚀。
2.3 功能性要求临时配电室的功能性要求主要是为施工现场提供稳定可靠的电力供应，同时要求便捷、灵活。
具体要求如下：•临时配电室应设有足够数量的电源插座，以满足各类电器设备的用电需求。
•临时配电室应设有独立的开关箱和仪表箱，便于操作和监测电力供应情况。
•临时配电室应设有紧急开关，一旦发生故障或意外情况，能够及时切断电源。
2.4 结构要求临时配电室的结构要求主要是为了保证其稳定性和耐用性。
具体要求如下：•临时配电室的搭建应符合相关的建筑设计要求，确保其结构稳定可靠。
•临时配电室的外壳材料应具有耐候性和防腐蚀性，以应对各种恶劣环境。
•临时配电室应具备一定的抗震性能，以保障在地震等自然灾害情况下的安全。
2.5 管理要求临时配电室的管理是保证其正常运行的重要环节。
具体要求如下：•临时配电室应制定详细的操作规程和应急预案，并进行人员培训，提高工作人员对设备的操作和维护能力。
施工配电房设置要求
施工现场临时用电安全技术规范中6.1.4 配电室布置应符合下列要求：1、配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m，双列面对面布置不小于2m；2、配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于0.8m，双列背对背布置不小于1.5m，个别地点有建筑物结构凸出的地方，则此点通道宽度可减少0.2m；3、配电柜侧面的维护通道宽度不小于1m；4、配电室的顶棚与地面的距离不低于3m ；5、配电室内设置值班或检修室时，该室边缘处配电柜的水平距离大于lm，并采取屏障隔离；6、配电室内的裸母线与地向垂直距离小于2.5m时，采用遮栏隔离，遮栏下通道的高度不小于1.9m；7、配电室围栏上端与其正上方带电部分的净距不小于0.075m；8、配电装置的上端距顶棚不小于0.5m；9、配电室内的母线涂刷有色油漆，以标志相序；以柜正面方向为基准，其涂色符合表6.1.4规定；10、配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器；11、配电室的门向外开，并配锁；12、配电室的照明分别设置正常照明和事故照明。
表6.1.4 母线涂色注意：我们各项目使用的总配电箱基本上都是前后都有漏电保护器的，意味着我们配电室操作通道是前后各一条，按规范要求操作通道宽不小于1.5米，加上配电箱本身厚度约0.7米，即3.7米。
按规范要求维护通道宽不小于1米，加上配电箱本身宽度约1.2米（根据实际宽度计算），即3.2米。
按规范要求，配电室的顶棚与地面的距离不低于3m。
即现场实际配电房的尺寸最小应该为深3.7米*宽3.2米*高3米。
宽度应随现场实际情况进行调整。
注意不能直接使用图册上3*3*3的尺寸。
