模拟示波器的使用大物实验
(2023)大学物理实验示波器实验报告示波器实验数据(一)
(2023)大学物理实验示波器实验报告示波器实验数据(一)实验报告：大学物理实验示波器实验数据实验目的•了解示波器的基本原理•掌握示波器的操作方法•学会使用示波器测量电路的波形实验器材•示波器•电源•信号发生器•电阻、电容、电感等元件实验原理示波器是一种用于观测信号波形的电子仪器。
其基本原理是将观测电路中的信号通过元件转换成一定的电压或电流，再将其显示在示波器的屏幕上。
在实验中，我们需要使用信号发生器产生不同频率、不同幅度的正弦波信号，通过示波器观测电路中信号的波形，进而分析电路的性质。
实验步骤与记录1.将电阻、电容、电感等元件按照电路图进行连接，并接入电源。
2.使用信号发生器产生5 Vp-p、1 kHz的正弦波信号，接入电路中。
3.调节示波器的控制开关，使屏幕正常显示波形。
4.调节示波器的扫描开关，使波形填满屏幕。
5.根据示波器屏幕上的刻度，测量电路中信号的峰峰值、有效值、频率等参数，并记录数据。
实验结果与分析经过测量，我们得到了以下数据： * 信号峰峰值：9.8 V * 信号有效值：3.3 V * 信号频率：1.01 kHz根据以上数据，可以计算出电路中的电阻、电容、电感等参数，进而分析电路的特性和工作原理。
实验结论本次实验通过使用示波器测量电路中的信号波形，了解了示波器的基本原理和操作方法。
同时，我们也成功掌握了电路测量的方法和技巧，为今后的学习和实践打下了基础。
实验注意事项与改进意见1.在进行实验前，应仔细阅读实验指导书，了解实验原理和操作方法。
2.在连接电路时，应注意元件的极性和接线方式，以免损坏元件或影响实验结果。
3.在调节示波器时，应按照操作手册的要求进行，不要随意更改参数，以免影响实验结果。
4.在测量信号参数时，应使用恰当的测量仪器，并注意测量误差的控制。
5.在实验中如遇到问题，应及时向指导老师请教，并进行必要的实验改进。
实验心得体会本次实验是一次非常好的实践机会，通过亲身操作和实验记录，我们进一步了解了示波器的原理和电路测量的方法。
最新大学物理实验——示波器的使用实验报告.
最新大学物理实验——示波器的使用实验报告.实验目的：1. 熟悉示波器的基本结构和工作原理。
2. 掌握使用示波器观察和分析不同类型电信号的方法。
3. 学习测量电信号的基本参数，如幅度、周期、频率和相位差。
实验仪器：1. 示波器（型号：DSO-XXXXX）2. 函数信号发生器3. 电阻、电容等基本电子元件4. 电烙铁及焊接工具5. 电源实验步骤：1. 首先，将示波器接通电源，并进行预热。
2. 打开函数信号发生器，设置所需的频率和幅度，产生标准电信号。
3. 使用探头将函数信号发生器的输出连接到示波器的输入端。
4. 调整示波器的垂直和水平控制钮，使屏幕上显示清晰的波形。
5. 观察并记录波形的幅度和周期，使用示波器的内置测量工具计算信号的频率。
6. 改变函数信号发生器的输出频率和幅度，重复步骤4和5，观察不同参数下的波形变化。
7. 通过串联和并联电阻、电容等元件，生成复杂的电路，观察示波器上显示的波形变化。
8. 实验结束后，关闭所有设备并断开连接。
实验数据与分析：1. 记录不同频率和幅度下的波形图像，并列出测量到的信号参数。
2. 分析波形的变化趋势，如频率增加时波形的变化，幅度变化对波形的影响。
3. 讨论可能出现的误差源，例如探头的接地问题、示波器的校准误差等。
实验结论：通过本次实验，我们成功地使用示波器观察并分析了不同电信号的特性。
我们了解了示波器的基本操作方法，并能够准确地测量电信号的基本参数。
此外，我们还学习了如何通过改变电路参数来观察波形的变化，这将对我们未来在电子实验和研究中起到重要的帮助作用。
《模拟示波器的使用【大物实验】》PPT课件
2021/3/22
华南农业大学 谭诚臣 制作
用示波器观测李沙育图形
1.保证两路信号可以单独正常显示 2.将扫描通道旋钮拨至“X-Y”档 3.调节垂直衰减，让波形显示比例合适 4.改变信号源频率，观察李沙育经典图形并验证估算公式
信号源
f1
f2
KHz
KHz
3.0
1.0
3.0
1.5
3.0
2.0
3.0
4.0
表2：李沙育波形观测 示波器
N1
N2
N1 / N2
f1 / f2
李莎育图形
华南农业大学 谭诚臣 制作
观察李萨如图形
fx N y fy N x
华南农业大学 谭诚臣 制作
2021/3/22
华南农业大学 谭诚臣 制作
3、实验原理 （略）
华南农业大学 谭诚臣 制作
简单示波器的组成
最简单的示波器一般应包括以下几部 分：示波管、垂直（Y轴）放大器、 水平（X轴）放大器、扫描发生器、 同步电路和电源等。
示波管中的阴极被灯丝加热后发射出 电子，经过聚焦和加速电子射线穿过 加有电压的垂直偏转板和水平偏转板 ，（因为偏转板上施加了电压，所以 偏转板之间就建立了电场）向电位高 的极板方向偏转，打到荧光屏上偏离 中心的某一位置，致使荧光物质发光 形成光点。光点在荧光屏上Y轴方向 的位移与Y轴电压成正比，X轴方向的 位移与X轴电压成正比，有关比例系 数被称为Y轴灵敏度和X轴灵敏度，分 别用V/DIV和s/DIV来表示。因此，亮 点的运动轨迹就描绘出被观察信号的 波形。
水平放大 10倍
时间 基准
upp
电压基 准
T
垂直位 移
华南农业大学 谭诚臣 制作
示波器使用大学物理实验报告
示波器使用大学物理实验报告一、实验目的1、了解示波器的基本结构和工作原理。
2、掌握示波器的基本操作方法，学会使用示波器测量电压、周期和频率等物理量。
3、观察正弦波、方波、锯齿波等常见信号的波形特征。
二、实验仪器示波器、函数信号发生器、探头、直流电源等。
三、实验原理1、示波器的结构示波器主要由示波管、垂直偏转系统、水平偏转系统、扫描及同步系统、电源等部分组成。
示波管是示波器的核心部件，它由电子枪、偏转板和荧光屏组成。
电子枪发射电子束，经过偏转板的作用，使电子束在荧光屏上产生偏转，从而显示出波形。
2、示波器的工作原理（1）垂直偏转系统：输入的信号电压加到垂直偏转板上，使电子束在垂直方向上产生偏转，偏转的大小与输入信号的电压成正比。
（2）水平偏转系统：锯齿波电压加到水平偏转板上，使电子束在水平方向上匀速移动，形成时间基线。
（3）扫描及同步系统：扫描电压的周期与输入信号的周期相同或成整数倍关系时，荧光屏上就能稳定地显示出输入信号的波形。
四、实验内容及步骤1、熟悉示波器的面板对照示波器的说明书，熟悉示波器面板上各个旋钮和按键的功能，包括垂直灵敏度调节、水平扫描速度调节、触发方式选择、信号输入通道选择等。
2、测量直流电压（1）将示波器的输入通道选择为直流（DC）耦合。
（2）将探头连接到直流电源的输出端，调节垂直灵敏度和水平扫描速度，使直流电压的波形在荧光屏上显示合适。
（3）读取示波器上显示的电压值，并与直流电源的实际输出电压进行比较。
3、测量正弦波信号的电压和周期（1）将函数信号发生器的输出设置为正弦波，调节频率和幅度。
（2）将探头连接到函数信号发生器的输出端，选择合适的垂直灵敏度和水平扫描速度，使正弦波的波形在荧光屏上显示清晰。
（3）使用示波器的测量功能，测量正弦波的峰峰值电压和周期。
根据峰峰值电压计算有效值电压，并与函数信号发生器设置的参数进行比较。
4、观察方波和锯齿波信号（1）将函数信号发生器的输出分别设置为方波和锯齿波，调节频率和幅度。

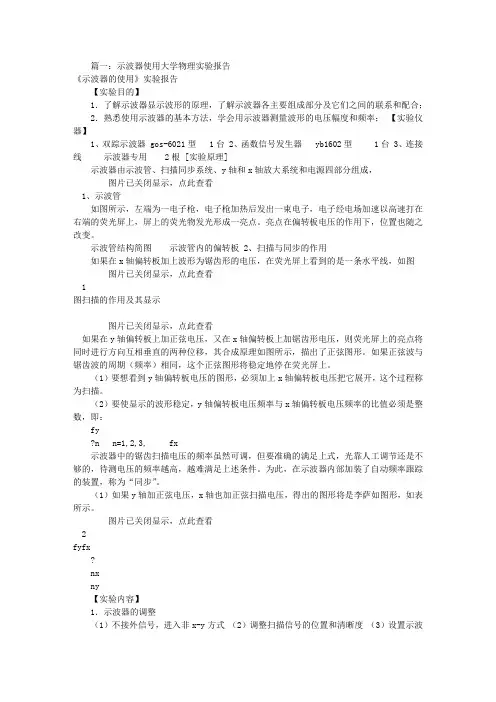

示波器物理实验报告(共8篇)
篇一：示波器使用大学物理实验报告《示波器的使用》实验报告【实验目的】1．了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合； 2．熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；【实验仪器】1、双踪示波器 gos-6021型 1台2、函数信号发生器 yb1602型 1台3、连接线示波器专用 2根 [实验原理]示波器由示波管、扫描同步系统、y轴和x轴放大系统和电源四部分组成，图片已关闭显示，点此查看1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。
亮点在偏转板电压的作用下，位置也随之改变。
示波管结构简图示波管内的偏转板 2、扫描与同步的作用如果在x轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图图片已关闭显示，点此查看1图扫描的作用及其显示图片已关闭显示，点此查看如果在y轴偏转板上加正弦电压，又在x轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。
如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。
（1）要想看到y轴偏转板电压的图形，必须加上x轴偏转板电压把它展开，这个过程称为扫描。
（2）要使显示的波形稳定，y轴偏转板电压频率与x轴偏转板电压频率的比值必须是整数，即：fy?n n=1,2,3, fx示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。
为此，在示波器内部加装了自动频率跟踪的装置，称为“同步”。
（1）如果y轴加正弦电压，x轴也加正弦扫描电压，得出的图形将是李萨如图形，如表所示。
图片已关闭显示，点此查看2fyfx?nxny【实验内容】1．示波器的调整（1）不接外信号，进入非x-y方式（2）调整扫描信号的位置和清晰度（3）设置示波器工作方式 2．正弦波形的显示3．示波器的定标和波形电压、周期的测量（2）把校准信号输出端接到y轴输入插座示波器频率计数器的测频精度 0.01% 示波器测频仪器误差 3%图片已关闭显示，点此查看图片已关闭显示，点此查看示波器测量电压仪器误差3%3图片已关闭显示，点此查看4篇二：示波器使用大学物理实验报告《示波器的使用》实验示范报告阿【实验目的】1．了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合；【实验仪器】1、双踪示波器 gos-6021型 1台2、函数信号发生器 yb1602型 1台3、连接线示波器专用 2根[实验原理]示波器由示波管、扫描同步系统、y轴和x轴放大系统和电源四部分组成，图片已关闭显示，点此查看1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。
大学物理实验示波器的使用实验报告
虚拟示波器
基于计算机技术的虚拟仪器，通过软件实现示波器的功能。 具有灵活、易于升级和低成本等特点，但需要一定的计算 机知识和操作技能。
示波器在物理实验中的作用
01 02
测量信号波形
从而分析信号的频谱特性和频率成分。
03
实验步骤与操作
实验前准备
1 2
了解示波器的基本原理和功能 在开始实验前，需要先了解示波器的工作原理、 主要功能和使用方法，为后续的实验操作做好准 备。
检查实验器材 确保示波器和其他相关器材完好无损，如有损坏 应及时更换或维修。
3
准备实验材料 根据实验需求，准备相应的实验材料和测试样品。
数据分析与解释
数据分析
通过对比输入信号和示波器显示的波形，计算了示波器的幅频特性和相频特性。
结果解释
根据数据分析结果，解释了示波器的工作原理以及信号在传输过程中的变化规律。
误差分析
误差来源
在实验过程中，误差主要来源于信号 源的稳定性、示波器的测量精度以及 人为操作误差。
误差分析
对每个误差来源进行了详细分析，并 评估了其对实验结果的影响程度。
实验后整理
实验结束后，需要将实验器材整理好，并按照要求关闭示 波器和其他相关设备。同时，也需要将实验数据和波形及 时整理和保存。
04
实验结果与分析
实验数据记录与处理
实验数据
在实验过程中，我们记录了不同信号 源输入时示波器的显示波形，包括正 弦波、方波和三角波等。
数据处理
对记录的波形数据进行了处理，包括 测量波形幅度、周期、频率等参数， 并绘制了波形图。
模拟示波器的原理和使用 实验报告
模拟示波器的原理和使用实验报告一、引言示波器是电子工程师和电子爱好者必备的仪器之一，它可以用来观察和分析电信号的波形、频率、振幅等特性。
在实际工作中，我们经常需要使用示波器来检测和调试电路，因此了解示波器的原理和使用方法是非常重要的。
本报告将介绍模拟示波器的原理和使用方法，并通过实验验证其性能。
二、模拟示波器的原理1. 示波器的基本组成模拟示波器由以下几部分组成：（1）垂直放大器：用于放大输入信号的幅度，通常包括增益调节、直流偏置等功能。
（2）水平放大器：用于控制水平扫描速度，通常包括时间基准、扫描速度等功能。
（3）触发电路：用于控制扫描线的起始位置，通常包括触发灵敏度、触发源选择等功能。
（4）显示屏：用于显示输入信号的波形。
2. 示波器工作原理模拟示波器通过垂直放大器将输入信号进行放大，并通过水平放大器控制扫描速度，最终在显示屏上显示出输入信号的波形。
在示波器工作过程中，触发电路会控制扫描线的起始位置，使得输入信号的波形能够稳定地显示在屏幕上。
触发电路通常会根据输入信号的特性来选择触发源，并根据触发灵敏度来确定触发点的位置。
3. 示波器参数模拟示波器有许多参数需要注意，包括：（1）带宽：表示示波器能够处理的最高频率。
（2）垂直灵敏度：表示垂直放大器的放大倍数，通常以伏特/格为单位。
（3）水平灵敏度：表示水平放大器每个格子对应的时间长度，通常以秒/格为单位。
（4）采样率：表示示波器每秒钟采样的次数。
三、模拟示波器的使用方法1. 连接电路首先需要将被测电路与示波器连接起来。
通常情况下，需要将被测电路输出信号接入示波器的输入端口，并将地线接入地端口。
2. 调节参数接下来需要调节示波器的各项参数，包括垂直灵敏度、水平灵敏度、触发灵敏度等。
需要根据被测信号的特性来选择合适的参数。
3. 观察波形调节好参数后，可以开始观察被测信号的波形。
可以通过调节触发点位置、触发源等参数来获得更稳定的波形。
4. 分析波形观察到波形后，可以对其进行分析，包括测量频率、振幅、周期等特性。
大学物理实验实验报告——示波器的使用
大学物理实验实验报告——示波器的使用篇一：大物实验示波器的使用实验报告实验二十三示波器的使用班级自动化153班姓名廖俊智学号 6101215073日期 2020 3.21指导老师代国红【实验目的】1、了解示波器的基本结构和工作原理，学会正确使用示波器。
2、掌握用示波器观察各种电信号波形、测量电压和频率的方法。
3、掌握观察利萨如图形的方法，并能用利萨如图形测量未知正弦信号的频率。
【实验仪器】固纬GOS-620型双踪示波器一台，GFG-809型信号发生器两台，连线若干。
【实验原理】示波器是利用示波管内电子束在电场或磁场中的偏转，显示电压信号随时间变化波形的一种电子观测仪器。
在各行各业与各个研究领域都有着广泛的应用。
其基本结构与工作原理如下1、示波器的基本结构与显示波形的基本原理本次实验使用的是台湾固纬公司生产的通用双踪示波器。
基本结构大致可分为示波管（CRT）、扫描同步系统、放大与衰减系统、电源系统四个部分。
“示波管（CRT）”是示波器的核心部件如图1所示的。
可细分为电子枪，偏转系统和荧光屏三部分。
1）电子枪电子枪包括灯丝F，阴极K，控制栅极G，第一阳极A1，第二阳极A2等。
阴极被灯丝加热后，可沿轴向发射电子。
并在荧光屏上显现一个清晰的小圆点。
2）偏转系统偏转系统由两对互相垂直的金属偏转板x和y组成，分别控制电子束在水平方向和竖直方向的偏转。
从电子枪射出的电子束若不受横向电场的作用，将沿轴线前进并在荧光屏的中心呈现静止的光点。
若受到横向电场的作用，电子束的运动方向就会偏离轴线，F灯丝，K阴极，G控制栅极，A1、A2第一、第二阳极，Y、X竖直、水平偏转板图1示波管结构简图屏上光点的位置就会移动。
x偏转板之间的横向电场用来控制光点在水平方向的位移，y偏转板用来控制光点在竖直方向的位移。
如果两对偏转板都加上电场，则光点在二者的共同控制下，将在荧光屏平面二维方向上发生位移。
3）荧光屏荧光屏的作用是将电子束轰击点的轨迹显示出来以供观测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简单示波器的组成
最简单的示波器一般应包括以下几部 分：示波管、垂直（Y轴）放大器、 水平（X轴）放大器、扫描发生器、 同步电路和电源等。
示波管中的阴极被灯丝加热后发射出 电子，经过聚焦和加速电子射线穿过 加有电压的垂直偏转板和水平偏转板 ，（因为偏转板上施加了电压，所以 偏转板之间就建立了电场）向电位高 的极板方向偏转，打到荧光屏上偏离 中心的某一位置，致使荧光物质发光 形成光点。光点在荧光屏上Y轴方向 的位移与Y轴电压成正比，X轴方向的 位移与X轴电压成正比，有关比例系 数被称为Y轴灵敏度和X轴灵敏度，分 别用V/DIV和s/DIV来表示。因此，亮 点的运动轨迹就描绘出被观察信号的 波形。
垂直位 移
触发 极性
CH2 反相键
断续选 择
Y轴显示： CH1／ CH2 DUAL／ADD
CH2输 入
频率显示 电压振幅显示 波形显示
信号发生器
电压/频率键
波形选择
第二功能开 关
信号输出开 关
频率 调节键
拉出调节占空 比
拉出调节偏置
电压 调节键
信号 输出端
用示波器测量信号源输出 不同频率正弦信号的周期T与电压Vpp
控制
Y轴
栅极
偏转板
第一 第二
X轴
灯丝 阴极 阳极 阳极
偏转板
电子枪
偏转区
荧
光
屏
3
2
1
0
0 12 3
GOS-620模拟示波器测量说明
面版分垂直、水平、触发和显示四大部分。
波形定量参数=屏幕显示格数×相应分段基准 ①信号电压幅度：V=(V/div)×格数 ②时间：周期T =(S/div)×格数 0 ③同频信号相位差φ =(△T/T)× 360
信号源
频率 Hz
电压 Vpp
500
3.0
1K
3.0
10K
5.0
20k
5.0
表1：正弦信号测量对比表 示波器测量
Y基准 mV/div
格数
电压 Vpp
X基准 mS/div
格数 周期ms
频率 Hz
波形
坐标纸绘图
用示波器观测李沙育图形
1.保证两路信号可以单独正常显示 2.将扫描通道旋钮拨至“X-Y”档 3.调节垂直衰减，让波形显示比例合适 4.改变信号源频率， 基准
upp
电压基 准
T
垂直位 移
GOS-620模拟示波器使用说明
upp
输出方波 (2V1Kzh) 校准信号
面版分垂直、水平、触发和显示四大部分。
水平放 大10倍
水平位 移
时间 基准
交替触 发
触发模式 选择
触发源选 择
外接 触发源
△T
T
亮度
聚焦
电压基 准
电源开 关
CH1 输入
耦合选 择
信号源
f1
f2
KHz
KHz
3.0
1.0
3.0
1.5
3.0
2.0
3.0
4.0
表2：李沙育波形观测 示波器
N1
N2
N1 / N2
f1 / f2
李莎育图形
观察李萨如图形
fx N y fy N x
模拟示波器的使用
1、实验目的 1.1、掌握示波器及信号发生器的基本使用方法； 1.2、学会用示波器观察波形； 1.3、学会测量信号波形的参数（周期、频率和幅度） 1.4、学会观测李沙育图形（典型图和频率估算）
2、实验设备与实验器材 2.1、模拟示波器 GOS620 2.2、函数信号发生 SFG1013
