大物实验报告示波器doc
(2023)大学物理实验示波器实验报告示波器实验数据(一)
(2023)大学物理实验示波器实验报告示波器实验数据(一)实验报告：大学物理实验示波器实验数据实验目的•了解示波器的基本原理•掌握示波器的操作方法•学会使用示波器测量电路的波形实验器材•示波器•电源•信号发生器•电阻、电容、电感等元件实验原理示波器是一种用于观测信号波形的电子仪器。
其基本原理是将观测电路中的信号通过元件转换成一定的电压或电流，再将其显示在示波器的屏幕上。
在实验中，我们需要使用信号发生器产生不同频率、不同幅度的正弦波信号，通过示波器观测电路中信号的波形，进而分析电路的性质。
实验步骤与记录1.将电阻、电容、电感等元件按照电路图进行连接，并接入电源。
2.使用信号发生器产生5 Vp-p、1 kHz的正弦波信号，接入电路中。
3.调节示波器的控制开关，使屏幕正常显示波形。
4.调节示波器的扫描开关，使波形填满屏幕。
5.根据示波器屏幕上的刻度，测量电路中信号的峰峰值、有效值、频率等参数，并记录数据。
实验结果与分析经过测量，我们得到了以下数据： * 信号峰峰值：9.8 V * 信号有效值：3.3 V * 信号频率：1.01 kHz根据以上数据，可以计算出电路中的电阻、电容、电感等参数，进而分析电路的特性和工作原理。
实验结论本次实验通过使用示波器测量电路中的信号波形，了解了示波器的基本原理和操作方法。
同时，我们也成功掌握了电路测量的方法和技巧，为今后的学习和实践打下了基础。
实验注意事项与改进意见1.在进行实验前，应仔细阅读实验指导书，了解实验原理和操作方法。
2.在连接电路时，应注意元件的极性和接线方式，以免损坏元件或影响实验结果。
3.在调节示波器时，应按照操作手册的要求进行，不要随意更改参数，以免影响实验结果。
4.在测量信号参数时，应使用恰当的测量仪器，并注意测量误差的控制。
5.在实验中如遇到问题，应及时向指导老师请教，并进行必要的实验改进。
实验心得体会本次实验是一次非常好的实践机会，通过亲身操作和实验记录，我们进一步了解了示波器的原理和电路测量的方法。
大物示波器实验报告
大物示波器实验报告大物示波器实验报告引言：大物示波器是一种常用的电子测量仪器，广泛应用于科研、工业生产和教学实验中。
它通过将电信号转换为可视化的波形图，帮助我们观察和分析电路中的信号特征。
本实验旨在探究大物示波器的工作原理、使用方法以及应用场景。
一、实验目的本实验的目的是通过使用大物示波器，学习并掌握以下内容：1. 了解大物示波器的基本结构和工作原理；2. 掌握示波器的使用方法，包括信号输入、触发设置、波形调整等；3. 学会使用示波器进行信号的测量和分析。
二、实验仪器与材料1. 大物示波器：型号XXX，频率范围：XXX；2. 示波器探头：型号XXX，带宽：XXX；3. 信号发生器：型号XXX，频率范围：XXX；4. 电源供应器：型号XXX，电压范围：XXX；5. 电阻、电容、电感等元件：用于搭建电路实验。
三、实验步骤与结果1. 实验准备：a. 将大物示波器、信号发生器、电源供应器等仪器连接好，确保电路连接正确并接地良好；b. 调整示波器的触发模式和扫描速度，使波形图清晰可见；c. 根据实验要求，选择合适的信号发生器产生不同频率的信号。
2. 示波器的基本操作：a. 将示波器探头连接到信号发生器的输出端，调整信号发生器的频率和幅度；b. 打开示波器，调整触发模式和扫描速度，观察并记录波形图；c. 调整示波器的水平和垂直缩放，观察波形的变化；d. 使用示波器的光标功能，测量波形的幅值、周期等参数。
3. 示波器的应用实验：a. 搭建一个简单的RC电路，通过示波器观察电压波形；b. 调整电源供应器的电压，观察波形的变化；c. 改变电阻或电容的数值，观察波形的变化；d. 使用示波器的触发功能，观察不同触发条件下的波形特征。
四、实验结果分析通过本实验，我们对大物示波器的工作原理和使用方法有了更深入的了解。
在实验过程中，我们成功观察到了不同频率和幅度的信号波形，并使用示波器的功能对波形进行了测量和分析。
同时，通过改变电路参数，我们发现电阻、电容等元件对波形的影响，进一步加深了对电路特性的理解。
最新大学物理实验——示波器的使用实验报告.
最新大学物理实验——示波器的使用实验报告.实验目的：1. 熟悉示波器的基本结构和工作原理。
2. 掌握使用示波器观察和分析不同类型电信号的方法。
3. 学习测量电信号的基本参数，如幅度、周期、频率和相位差。
实验仪器：1. 示波器（型号：DSO-XXXXX）2. 函数信号发生器3. 电阻、电容等基本电子元件4. 电烙铁及焊接工具5. 电源实验步骤：1. 首先，将示波器接通电源，并进行预热。
2. 打开函数信号发生器，设置所需的频率和幅度，产生标准电信号。
3. 使用探头将函数信号发生器的输出连接到示波器的输入端。
4. 调整示波器的垂直和水平控制钮，使屏幕上显示清晰的波形。
5. 观察并记录波形的幅度和周期，使用示波器的内置测量工具计算信号的频率。
6. 改变函数信号发生器的输出频率和幅度，重复步骤4和5，观察不同参数下的波形变化。
7. 通过串联和并联电阻、电容等元件，生成复杂的电路，观察示波器上显示的波形变化。
8. 实验结束后，关闭所有设备并断开连接。
实验数据与分析：1. 记录不同频率和幅度下的波形图像，并列出测量到的信号参数。
2. 分析波形的变化趋势，如频率增加时波形的变化，幅度变化对波形的影响。
3. 讨论可能出现的误差源，例如探头的接地问题、示波器的校准误差等。
实验结论：通过本次实验，我们成功地使用示波器观察并分析了不同电信号的特性。
我们了解了示波器的基本操作方法，并能够准确地测量电信号的基本参数。
此外，我们还学习了如何通过改变电路参数来观察波形的变化，这将对我们未来在电子实验和研究中起到重要的帮助作用。
大学物理实验示波器实验报告
了解信号发生器的功能和 使用方法。
注意示波器的探头选择和 使用方法，避免损坏设备 或影响测量结果。
02
示波器操作指南
示波器面板功能介绍
显示屏幕
用于显示波形图像，可调整屏幕亮度、 对比度等参数。
垂直控制
包括通道选择、垂直位移、垂直灵敏度 等调节旋钮，用于调整波形的垂直显示 位置及幅度。
水平控制
包括时基选择、水平位移等调节旋钮， 用于调整波形的水平显示宽度及位置。
改进建议提
仪器校准
定期对示波器进行校准和维护，确 保其精度和稳定性。
环境控制
在实验过程中，尽量控制环境因素 对实验结果的影响，如保持恒温、 恒湿等。
操作规范
提高操作人员的熟练程度和规范性， 减少操作误差的产生。
实验方案优化
根据实验结果和讨论，对实验方案 进行优化和改进，提高实验的准确 性和可靠性。
触发控制
包括触发源选择、触发方式选择、触发 电平等调节旋钮，用于设置触发条件， 确保波形稳定显示。
信号发生器使用方法
频率设置
通过调节频率旋钮或按键，设置所需信
号频率。
波形选择
根据需要选择正弦波、方波、三角波等 不同波形。
幅度设置
通过调节幅度旋钮或按键，设置所需信 号幅度。
输出连接
将信号发生器输出端与示波器输入端正 确连接，确保信号正常传输。
解决方案
根据排查结果采取相应的 解决方案，如更换损坏的 部件、调整设置参数等， 以确保实验顺利进行。
04
实验数据分析与讨论
数据处理过程展示
数据采集
详细记录了示波器的各项参数，包括 电压、频率、相位等，确保数据的准 确性和完整性。
图表绘制
根据处理后的数据，绘制了相应的图 表，如波形图、相位图等，以便更直 观地展示数据特征。
示波器使用大学物理实验报告
示波器使用大学物理实验报告一、实验目的1、了解示波器的基本结构和工作原理。
2、掌握示波器的基本操作方法，学会使用示波器测量电压、周期和频率等物理量。
3、观察正弦波、方波、锯齿波等常见信号的波形特征。
二、实验仪器示波器、函数信号发生器、探头、直流电源等。
三、实验原理1、示波器的结构示波器主要由示波管、垂直偏转系统、水平偏转系统、扫描及同步系统、电源等部分组成。
示波管是示波器的核心部件，它由电子枪、偏转板和荧光屏组成。
电子枪发射电子束，经过偏转板的作用，使电子束在荧光屏上产生偏转，从而显示出波形。
2、示波器的工作原理（1）垂直偏转系统：输入的信号电压加到垂直偏转板上，使电子束在垂直方向上产生偏转，偏转的大小与输入信号的电压成正比。
（2）水平偏转系统：锯齿波电压加到水平偏转板上，使电子束在水平方向上匀速移动，形成时间基线。
（3）扫描及同步系统：扫描电压的周期与输入信号的周期相同或成整数倍关系时，荧光屏上就能稳定地显示出输入信号的波形。
四、实验内容及步骤1、熟悉示波器的面板对照示波器的说明书，熟悉示波器面板上各个旋钮和按键的功能，包括垂直灵敏度调节、水平扫描速度调节、触发方式选择、信号输入通道选择等。
2、测量直流电压（1）将示波器的输入通道选择为直流（DC）耦合。
（2）将探头连接到直流电源的输出端，调节垂直灵敏度和水平扫描速度，使直流电压的波形在荧光屏上显示合适。
（3）读取示波器上显示的电压值，并与直流电源的实际输出电压进行比较。
3、测量正弦波信号的电压和周期（1）将函数信号发生器的输出设置为正弦波，调节频率和幅度。
（2）将探头连接到函数信号发生器的输出端，选择合适的垂直灵敏度和水平扫描速度，使正弦波的波形在荧光屏上显示清晰。
（3）使用示波器的测量功能，测量正弦波的峰峰值电压和周期。
根据峰峰值电压计算有效值电压，并与函数信号发生器设置的参数进行比较。
4、观察方波和锯齿波信号（1）将函数信号发生器的输出分别设置为方波和锯齿波，调节频率和幅度。

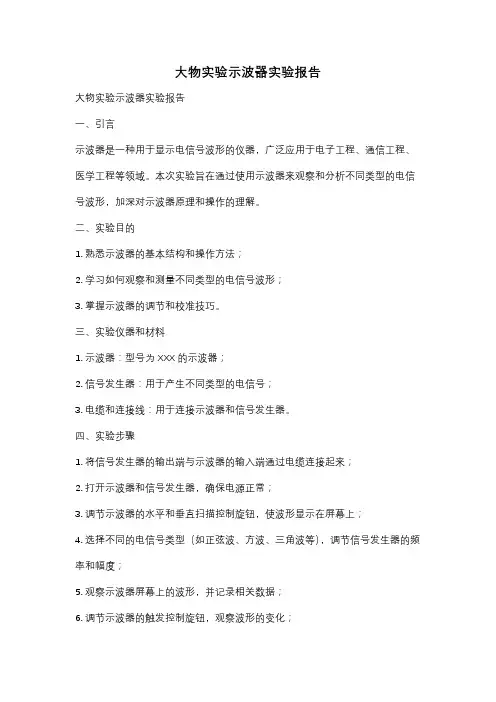

大物实验示波器实验报告
大物实验示波器实验报告大物实验示波器实验报告一、引言示波器是一种用于显示电信号波形的仪器，广泛应用于电子工程、通信工程、医学工程等领域。
本次实验旨在通过使用示波器来观察和分析不同类型的电信号波形，加深对示波器原理和操作的理解。
二、实验目的1. 熟悉示波器的基本结构和操作方法；2. 学习如何观察和测量不同类型的电信号波形；3. 掌握示波器的调节和校准技巧。
三、实验仪器和材料1. 示波器：型号为XXX的示波器；2. 信号发生器：用于产生不同类型的电信号；3. 电缆和连接线：用于连接示波器和信号发生器。
四、实验步骤1. 将信号发生器的输出端与示波器的输入端通过电缆连接起来；2. 打开示波器和信号发生器，确保电源正常；3. 调节示波器的水平和垂直扫描控制旋钮，使波形显示在屏幕上；4. 选择不同的电信号类型（如正弦波、方波、三角波等），调节信号发生器的频率和幅度；5. 观察示波器屏幕上的波形，并记录相关数据；6. 调节示波器的触发控制旋钮，观察波形的变化；7. 完成实验后，关闭示波器和信号发生器，断开电缆连接。
五、实验结果与分析在本次实验中，我们观察了三种不同类型的电信号波形：正弦波、方波和三角波。
通过调节信号发生器的频率和幅度，我们可以观察到波形的变化。
正弦波是一种周期性的波形，具有连续的曲线。
我们发现，随着频率的增加，正弦波的周期变短，波形变得更加密集。
而随着幅度的增加，波形的振幅也随之增大。
通过示波器的测量功能，我们可以准确地获取正弦波的频率和幅度。
方波是一种具有快速上升和下降沿的波形，其特点是高低电平之间的转换非常迅速。
我们发现，方波的频率越高，上升和下降沿的斜率越陡峭。
通过调节示波器的触发控制旋钮，我们可以观察到方波在屏幕上的稳定显示。
三角波是一种具有连续上升和下降的波形，其形状类似于一个等腰三角形。
我们发现，随着频率的增加，三角波的周期变短，上升和下降的斜率也变得更大。
通过示波器的测量功能，我们可以准确地获取三角波的频率和幅度。
大学物理实验示波器实验报告-示波器实验数据
大学物理实验示波器实验报告-示波器实验数据在这次大学物理实验中，我们的任务是通过示波器来观察和分析电信号，这一过程可谓是颇具挑战性但也充满乐趣。
每次走进实验室，那种期待的心情总是让人觉得兴奋又紧张。
实验室里弥漫着一股淡淡的仪器气息，整个空间被实验器材装点得有些杂乱，但又显得极其亲切。
大家都忙着调试自己的仪器，气氛热烈而又专注。
我们首先进行了设备的熟悉工作，示波器的面板上五光十色的按钮和旋钮让我感到一阵眩晕。
这种高科技的玩意儿，真的是需要一点点勇气去接触。
示波器的主要功能是将电信号转化为可视化的波形，让我们一目了然地看到信号的变化。
调试的时候，我们调整时间基准和电压标度，这就像是在为一场演出做准备，每一个小细节都可能影响最终的效果。
在调试的过程中，我发现观察波形的变化是如此令人着迷。
刚开始的时候，波形乱七八糟，像极了我的心情。
不过，随着逐渐熟练，波形开始变得清晰起来，感觉就像是在为一幅画添上最后的细节。
当波形稳定在屏幕时，心中那种成就感油然而生，仿佛自己是一位画家，终于画出了心中所想的景象。
接着，我们进行了实验数据的采集，选择了不同频率的信号源来观察波形变化。
每当我们调整频率时，波形的形状就会发生翻天覆地的变化，简直像是一场视觉盛宴。
高频信号的波形尖锐而有力，而低频信号则像柔和的涟漪，令人心旷神怡。
数据的采集过程虽然繁琐，但每一个小小的波形背后，都藏着无穷的物理奥秘。
而后，数据的分析成了我们的重头戏。
我们把每组实验数据整理好，开始进行比较和分析。
随着数据的不断累积，图表在我们面前逐渐清晰起来。
那些原本晦涩难懂的数字，仿佛在此刻都变得活灵活现。
数据分析中，最让我惊讶的是通过傅里叶变换对信号进行频谱分析，竟能发现信号中的各种谐波成分，这种揭示信号内部结构的过程，真的让人叹为观止。
我们的老师也经常说，物理学就像是一面镜子，映照出自然界的规律，而这一次我深刻体会到了这一点。
在实验过程中，不免遇到了一些小挫折。
大学物理实验报告示波器的使用
大学物理实验报告示波器的使用引言示波器是一种常用于实验室、工程领域的仪器，用于观察电信号波形的仪器。
在物理实验中，示波器常常被用来测量和显示电压、电流和频率等物理量，能够直观地观察到波形的变化。
本实验将重点介绍示波器的基本原理、操作方法和使用技巧。
一、基本原理示波器主要由示波管、水平和垂直系统以及触发系统组成。
1. 示波管示波管是示波器核心部件，通过控制电子束的运动和偏转，将电信号转化为可视化的波形。
示波管属于真空管，内部有阴极、阳极和偏转板等元件。
当加上适当的电压后，阴极会发射出电子，通过偏转板的控制，电子束会在荧光屏上形成一条亮线。
2. 水平和垂直系统水平和垂直系统分别用于控制示波器的水平和垂直方向上的偏转。
水平系统负责控制时间轴的水平位置和扫描速率，而垂直系统则负责控制信号的垂直放大倍数和偏移量。
3. 触发系统触发系统用于控制示波器何时开始显示电信号。
通过触发电路的设置，可以使示波器在信号达到一定条件时进行显示，以确保波形的稳定性和重复性。
二、操作方法使用示波器需要注意以下几个关键步骤：1. 连接测试电路首先需要将待测信号的电路正确连接到示波器的输入端口。
一般示波器会有不同的通道，根据需要选择合适的通道连接测试电路。
2. 调节垂直和水平控制根据待测信号的幅值范围，调节垂直控制旋钮，使信号的波形适当放大或缩小。
同时，根据信号的频率和时间跨度，调节水平控制旋钮，使波形在示波器的屏幕上完整显示。
3. 设置触发条件根据需要，设置触发条件以确保信号的稳定显示。
可以设置触发电平、触发边沿和触发源等参数，使示波器在信号满足设定条件时开始显示。
4. 观察和分析波形将示波器的时间基准和垂直基准调整到合适的位置后，即可观察到待测信号的波形。
可以通过改变时间和垂直基准的位置，观察不同的波形细节，并对信号进行分析和测量。
三、使用技巧在实际操作示波器时，还有一些常用的技巧可以提高使用效果：1. 选择合适的探头示波器通常配备了多种类型的探头，如10:1和1:1的差分探头、高阻抗探头等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大物实验报告示波器篇一：示波器使用大学物理实验报告《示波器的使用》实验报告【实验目的】1．了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合；2．熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；【实验仪器】1、双踪示波器 GOS-6021型1台2、函数信号发生器YB1602型 1台3、连接线示波器专用 2根 [实验原理] 示波器由示波管、扫描同步系统、Y轴和X轴放大系统和电源四部分组成，1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。
亮点在偏转板电压的作用下，位置也随之改变。
在一定范围内，亮点的位移与偏转板上所加电压成正比。
示波管结构简图示波管内的偏转板 2、扫描与同步的作用如果在X轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图1图扫描的作用及其显示如果在Y轴偏转板上加正弦电压，而X轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。
我们看到的将是一条垂直的亮线，如图如果在Y轴偏转板上加正弦电压，又在X轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。
如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。
但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。
由此可见：（1）要想看到Y轴偏转板电压的图形，必须加上X轴偏转板电压把它展开，这个过程称为扫描。
如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。
（2）要使显示的波形稳定，Y轴偏转板电压频率与X轴偏转板电压频率的比值必须是整数，即：fy?nn=1,2,3, fx示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。
为此，在示波器内部加装了自动频率跟踪的装置，称为“同步”。
在人工调节到接近满足式频率整数倍时的条件下，再加入“同步”的作用，扫描电压的周期就能准确地等于待测电压周期的整数倍，从而获得稳定的波形。
（1）如果Y轴加正弦电压，X轴也加正弦扫描电压，得出的图形将是李萨如图形，如表所示。
李萨如图形可以用来测量未知频率。
令fy、fx分别代表Y轴和X轴电压的频率，nx代表X方向的切线和图形相切的切点数，ny代表Y方向的切线和图形相切的切点数，则有2fyfx?nxny【实验内容】1．示波器的调整（1）不接外信号，进入非X-Y方式（2）调整扫描信号的位置和清晰度（3）设置示波器工作方式 2．正弦波形的显示（1）熟读示波器的使用说明，掌握示波器的性能及使用方法。
（2）把信号发生器输出接到示波器的Y轴输入上，接通电源开关，把示波器和信号发生器的各旋钮调到正常使用位置，使在荧光屏上显示便于观测的稳定波形。
3．示波器的定标和波形电压、周期的测量（1）把Y轴偏转因数和扫描时间偏转因数旋钮都放在“校准”位置（指示灯“VAR”熄灭）。
（2）把校准信号输出端接到Y轴输入插座（3）把信号发生器的正弦电压接到Y轴输入端，用示波器测量正弦电压的幅值和周期，并和信号发生器上显示的频率值比较。
（4）选择不同幅值和频率的5种正弦波，重复步骤（3），记下测量结果。
数据记录 1、频率测量示波器频率计数器的测频精度 0.01% 示波器测频仪器误差3%示波器测量电压仪器误差3%34篇二：大物实验示波器的使用实验报告实验二十三示波器的使用班级姓名学号同组人日期【实验目的】1、了解示波器的基本结构和工作原理，学会正确使用示波器。
2、掌握用示波器观察各种电信号波形、测量电压和频率的方法。
3、掌握观察利萨如图形的方法，并能用利萨如图形测量未知正弦信号的频率。
【实验仪器】固纬GOS-620型双踪示波器一台，GFG-809型信号发生器两台，连线若干。
【实验原理】示波器是利用示波管内电子束在电场或磁场中的偏转，显示电压信号随时间变化波形的一种电子观测仪器。
在各行各业与各个研究领域都有着广泛的应用。
其基本结构与工作原理如下1、示波器的基本结构与显示波形的基本原理本次实验使用的是台湾固纬公司生产的通用双踪示波器。
基本结构大致可分为示波管（CRT）、扫描同步系统、放大与衰减系统、电源系统四个部分。
“示波管（CRT）”是示波器的核心部件如图1所示的。
可细分为电子枪，偏转系统和荧光屏三部分。
1）电子枪电子枪包括灯丝F，阴极K，控制栅极G，第一阳极A1，第二阳极A2等。
阴极被灯丝加热后，可沿轴向发射电子。
并在荧光屏上显现一个清晰的小圆点。
2）偏转系统偏转系统由两对互相垂直的金属偏转板x和y组成，分别控制电子束在水平方向和竖直方向的偏转。
从电子枪射出的电子束若不受横向电场的作用，将沿轴线前进并在荧光屏的中心呈现静止的光点。
若受到横向电场的作用，电子束的运动方向就会偏离轴线，F灯丝，K阴极，G控制栅极，A1、A2第一、第二阳极，Y、X竖直、水平偏转板图1示波管结构简图屏上光点的位置就会移动。
x偏转板之间的横向电场用来控制光点在水平方向的位移，y偏转板用来控制光点在竖直方向的位移。
如果两对偏转板都加上电场，则光点在二者的共同控制下，将在荧光屏平面二维方向上发生位移。
3）荧光屏荧光屏的作用是将电子束轰击点的轨迹显示出来以供观测。
4）显示波形的原理图2 图3 图4在竖直偏转板上加一交变正弦电压，可看到一条竖直的亮线，如图3所示。
在水平偏转板上加“锯齿波电压”扫描电压，使荧光屏上的亮点沿水平方向拉开。
电子的运动是两相互相垂直运动的合成。
当锯齿波电压与正弦电压的变化周期相等时，在荧光屏上将显示出一个稳定的正弦电压波形图如图4所示。
当波形信号的频率等于锯齿波频率的整数倍时，荧光屏上将呈现整数个完整而稳定的被测信号的波形，当两者不成整数倍时，对于被测信号来说，每次扫描的起点都不会相同，结果造成波形在水平方向上不断的移动。
为了消除这一现象，必须使被测信号的起点与扫描电压的起点保持“同步”，这一功能由机内“触发同步”电路来完成。
2、利用利萨如图测正弦电压的频率基本原理通过观察荧光屏上利萨如图形进行频率对比的方法称之为利萨如图形法。
此法于1855年由利萨如所证明。
将被测正弦信号fy加到y偏转板，将参考正弦信号fx加到x偏转板，当两者的频率之比fyfx是整数时，在荧光屏上将出现利萨如图。
图5给出了几种不同频率比的利萨如图形。
判断两个电压信号频率比的条件是屏上出现了利萨如图形稳定不动，方法是对稳定不动的图形分别做水平直线和竖直直线与图形相切，设水平线上的切点数最多为NX，竖直线上的切点数最多为NY，则fyfx?nxny图5的第一个图形，nx?2，ny?4，Y轴上的信号频率fy 与x轴上的信号频率2fx之比为，若fx已知，则fy可求。
4【实验内容与步骤】开机前完成以下准备工作：扫描微调、电压灵敏度微调置校准档（顺时针打死）、扫描方式（置自动）、触发源选项（置CH1或CH2）、耦合方式(置AC)；按压电源按钮预热3分钟。
（2）初始化示波器面板获得“点”：辉度、聚焦、三个位置旋钮置于居中位置，扫描灵敏度置于正交模式。
（五居中一归零）；（3）顺时针旋转扫描灵敏度选扭置0.2ms档获取扫描线；（4）利用CH1观察机内方波校准信号并作为待测电信号1，记录其相关参数于黑板给出的数据记录表格第一行；（5）分别利用CH1与CH2两个通道观察左右两个音频信号发生器提供的10V1000Hz与15VXXHz的正弦交流信号，并作为待测电信号2与待测电信号3，记录其相关参数于黑板给出的数据记录表格第二行与第三行。
（6）扫描灵敏度选钮置正交模式，按压下触发交替旋钮，显示模式置双踪模式观测不同频率比的利萨如图形。
（7）申请课堂考核，归整仪器结束实验。
【实验数据与实验结果】图5利萨如图附表电信号电压、频率的测量数据记录表（11海科曹丽安娜提供）实验结果：详见下页附图（11海科曹丽安娜提供）注意事项1．信号发生器、示波器预热3分钟以后才能正常工作。
2．测信号电压时，一定要将电压衰减旋纽的微调顺时针旋足（校正位置）；测信号周期时，一定要将扫描速率旋纽的微调顺时针旋足（校正位置）；3．不要频繁开关机，示波器上光点的亮度不可调得太强，也不能让亮点长时间停在荧光屏的一点上，如果暂时不用，把辉度降到最低即可。
4．转动旋钮和按键时必须有的放矢，不要将开关和旋钮强行旋转、死拉硬拧，以免损坏按键、旋钮和示波器，示波器探头与插座的配合方式类似于挂口灯泡与灯座的锁扣配合方式，切忌生拉硬拽。
篇三：示波器使用大学物理实验报告示波器的调节与使用史波（楚雄师范学院物理与电子科学系云南 675000）摘要：通过对示波器发展及应用的了解，我获得了许多以前所不知道的知识。
在最初接触示波器时，仅仅对李萨如图形测频率感兴趣，认为示波器可以得到许多波形。
如今我了解到和模拟示波器相比，数字示波器不仅体积小、重量轻，便于携带，属于液晶显示器，而且可以长期贮存波形，并可以对存储的波形进行放大等多种操作和分析；特别适合测量单次和低频信号，测量低频信号时没有模拟示波器的闪烁现象；更多的触发方式，除了模拟示波器不具备的预触发，还有逻辑触发、脉冲宽度触发等；可以通过 GPIB、RS232、USB 接口同计算机、打印机、绘图仪连接，可以打印、存档、分析文件；有强大的波形处理能力，能自动测量频率、上升时间、脉冲宽度等很多参数。
关键词：示波器波形闪烁现象参数中图分类号：0441文献标识码：A 文章编号：Scope of adjustment and useShi Bo(Department Of Physics And Electronic Science ChuXiong Normal University 675000)Abstract：Through the oscilloscope development and application of the understanding, I received manypreviously don't know knowledge. In the initial contact oscilloscope, only to lissajous figures measuring frequency interested, think oscilloscope can get many waveform. Now I know and analog oscilloscope, compared to digital oscilloscope is not only small volume, light weight, easy to carry, belongs to the liquid crystal display, but also long-term storage waveform, and can store waveforms were put big and so on many kinds of operation and analysis; Especially suitable for measuring single and low frequency signal, measuring low frequency signal without analog oscilloscope flickering phenomenon; More trigger mode, in addition to analog oscilloscope don't have the preliminary trigger, and trigger logic album, pulse width trigger, etc.; Can through the GPIB, RS232, USB interface with meterKey words：The oscilloscope the waveform flicker phenomenon parameters引言示波器是一种图形显示设备，它描绘电信号的波形曲线。
