第02章 单片机输入输出端口
章节安排： 2.1 单片机时序简介 2.2 单片机外部引脚简介 2.3 C51语言简介 2.4 输入/输出端口编程实践
能力要求： 了解单片机时序 掌握单片机端口输入/输出操作 掌握编程实践连线：使单片机的P1、P2或者P3端口与发光二 极管相连（以P2口为例）
2.2 单片机外部引脚简介—I/O端口引脚
➢ 强调
51单片机中4个8位的并行I/O接口P0，P1，P2，P3：分别 对应着1个特殊功能寄存器，这些寄存器分别称之为P0， P1，P2，P3口寄存器
通过特殊功能寄存器的读写完成对端口的操作 每个端口既可以数据输入，也可以数据输出 每个端口既可以 整体8位一起 操作，也可以 按位 操作。
2.2 单片机外部引脚简介
➢40个引脚按功能分为3类：
➢电源和时钟引脚：Vcc，GND，XTAL1，XTAL2
➢编程控制引脚：RST，PSEN ，ALE/ PROG ，
EA / Vpp (只要求了解这些引脚即可) ➢I/O端口引脚：P0，P1，P2，P3（必须掌握）
2.2 单片机外部引脚简介--电源和时钟引脚
➢ EA / Vp（p 31脚）：访问程序存储器控制信号 ➢当该引脚接低电平时，对ROM的读操作限定于对外部程序存 储器访问（内部的失效） ➢当该引脚接高电平时，对ROM的读操作首先从内部ROM开始， 内部访问完毕后才访问外部ROM（内部ROM没有的编织部分）
2.2 单片机外部引脚简介—I/O端口引脚
C51包含的数据类型、变量存储模式、输入输出处理、函 数等方面与标准的C语言有一定的区别。
其它的语法规则、程序结构及程序设计方法等与标准的C 语言程序设计相同。
2.3 C51语言简介
➢ 2.3.1 C51中常用数据类型（基本类型）
基本数据类型
unsigned char signed char unsigned int signed int unsigned long signed long float
2.4 输入/输出端口编程实践
2.4.1 keil软件的使用（详见教材P274） 2.4.2 USB ISP下载线的使用
首先插入USB ISP下载线，安装驱动（在16上网下载） 将 “配套软件” 中的 progisp.exe 发送到 桌面快捷方式 双击运行 progisp.exe ，“选择芯片” 中选择AT89S52 将ISP下载线接头插入电路板 点击按钮“调入Flash”,选择要运行程序的 .hex 文件 点击按钮 “自动” 开始下载程序 电路板复位，运行程序
2.2 单片机外部引脚简介—I/O端口引脚
P3口 P3.0 P3.1 P3.2 P3.3 P3.4 P3.5 P3.6 P3.7
第二功能 RXD 串行口输入端 TXD 串行口输出端 INT0 外部中断0请求输入端，低电平有效 INT1 外部中断1请求输入端，低电平有效 T0 定时/计数器0外部计数脉冲输入端 T1 定时/计数器0外部计数脉冲输入端 WR 外部数据存储器写信号，低电平有效 RD 外部数据存储器读信号，低电平有效
2.2 单片机外部引脚简介(以40引脚为例)
T2/P1.0 T2EX/P1.1
P1.2 P1.3 P1.4 M OSI/P1.5 M ISO/P1.6 SCK/P1.7 RST RXD/P3.0 TXD/P3.1
IN T 1/P3.3
INT 0/P 3.2 T0/P3.4 T1/P3.5
WR/P3.6
2.4 输入/输出端口编程实践
2.4.3 端口基本输入/输出操作 ➢ 端口输出操作（以P1口为例）
位操作： P1^0=1; //从P1.0口输出数据1
或者： sbit P1.1=P1^1; P1.1=1;
P1端口整体操作： P1=0x55；//通过P1口输出数据0x55
2.4 输入/输出端口编程实践
2.3 C51语言简介
➢ 2.3.1 C51中常用数据类型（扩充类型）
基本数据类型
长度
取值范围
bit
1位
0或1
sbit
1位
0或1
sfr
1字节
0~255
sfr16
2字节
0~65535
➢ sfr：8位特殊功能寄存器声明（P19）
例如：sfr P0=0x80； //P0是P0端口寄存器，它在存储器中的地址是0x80， 此定义之后，可以通过该变量符号对P0端口直接操作（即告知编译器，程 序要操作的是地址为0x80地址处的寄存器）。当然，我们可以定义其它的 名字。
时钟周期的大小是时钟信号频率（常用fosc表示）的倒数
若时钟频率为12MHz，即fosc=12MHz，则时钟周期
=1/(12*106)
➢ 状态周期
概念：一个 状态周期S 由2个 时钟周期 构成
➢ 机器周期
一个 机器周期 由 6个状态周期 或者说由 12个时钟周期 构 成
2.1 单片机时序简介
➢在对 外部程序存储器进行读操作 时，每个周期出现两次信号，
连线时与外部ROM的OE引脚相连 ➢在读取外部的RAM时，该引脚不会有输出
➢单片机内部已经有足够大的ROM，通常不需要外扩程序存储 器，因此该引脚通常不使用
2.2 单片机外部引脚简介—编程控制引脚
注：该页ppt内容此时仅需了解
➢ALE/PROG（30脚）：地址锁存信号输出端 ➢当外接存储器（ROM或RAM）时，ALE的输出用于锁存 地址的低8位，一般ALE接锁存器的EN端 ➢当没有外部存储器时，ALE端可用于脉冲信号输出，且频 率是石英振荡频率的1/6。 ➢在烧写EPROM时，该引脚用作编程脉冲PROG的输入端
2.3 C51语言简介
➢ 在C51语言编程中，对数据类型与变量的定义，必须 要与单片机的存储结构相关联，否则编译器不能正 确地映射定位。
➢ 用C语言编写单片机应用程序与标准的C语言程序 也有相应的区别
C语言编写单片机应用程序时，需根据单片机存储结构及 内部资源定义相应的数据类型和变量，而标准的C语言程 序不需要考虑这些问题；
长度
1字节 1字节 2字节 2字节 4字节 4字节 4字节
取值范围
0~255 -128~+127 0~65535 -32768~+32767 0~4294967295 -2147483648~+2147483647 1.175494E-38~3.402823E+38
2.3 C51语言简介
➢ 2.3.1 C51中常用数据类型（扩充类型）
2.4 输入/输出端口编程实践
2.4.4 实践项目：流水灯
➢ 硬件连线：使单片机的P1、P2或者P3端口与发光二 极管相连（以P2口为例）
➢ 电路原理分析
➢ 单片机P2口通过 连线与JP14相接， 从而控制发光二极 管的阴极。
➢ 当P2端口输出1时 （二极管阴极呈现 高电平），发光二 极管不能导通，不 发光；输出0时发 光。
2.2 单片机外部引脚简介—编程控制引脚
注：该页ppt内容此时仅需了解
➢ RST（9脚）：RST即为RESET。 ➢当单片机振荡器工作时，该引脚上出现持续两个机器周期的 高电平，就可实现复位操作，使单片机回复到初始状态。 ➢单片机复位后，从0000H地址处读取第一条指令并开始执行
➢PSEN（29脚）：外部程序存储器的读选通信号,低电平有效。
➢ P0口（39~32脚）：P0.0~P0.7统称为P0口。 ➢P0口的每一位端口都可以 单独控制 输入或者输出 ➢P0口作为I/O口使用时，必须外接上拉电阻（一般选择10K左右）。
➢ P1口（1~8脚）：P1.0~P1.7统称为P1口。 ➢P1口的每一位端口都可以 单独控制 输入或者输出 ➢P1口内部自带上拉电阻，使用时不需要外接
基本数据类型
长度
取值范围
bit
1位
0或1
sbit
1位
0或1
sfr
1字节
0~255
sfr16
2字节
0~65535
➢ bit：位变量声明
例如：bit flag=0; //声明一个变量flag，只占据一个二进制位
➢ sbit：特殊功能位声明，即声明一个特殊功能寄存器中的某一位
例如：sbit EA=IE^7; //EA是IE寄存器中的最高一位，该定义之后，可直 接用EA对此位操作: EA=1 或者EA=0；
➢机器周期
➢机器周期是单片机的基本操作周期 ➢每个机器周期包含S1、S2、、S66个状态，每个状态 包含2拍P1和P2，每一拍为一个时钟周期（振荡周期）。 因此，一个机器周期包含12个时钟周期。依次可表示为 S1P1、S1P2、S2P1、S2P2、…、S6P1、S6P2。
时钟信号 S1
P1 P2
➢ 电路原理分析
➢ 单片机P2口通过 连线与JP14相接， 从而控制发光二极 管的阴极。
➢ 当P2端口输出1时 （二极管阴极呈现 高电平），发光二 极管不能导通，不 发光；输出0时发 光。
2.1 单片机时序简介
➢ 时钟周期
概念：单片机在工作时，由 内部振荡器产生 或由 外部直接 输入的 送至 内部控制逻辑单元 的 时钟信号 称为时钟周期
➢ P2口（21~28脚）：P2.0~P2.7统称为P2口 ➢同P1口
➢ P3口（10~17脚）：P3.0~P3.7统称为P3口 ➢P3口作为普通端口使用时，同P1口 ➢P3口还可以将每一位用于第二功能，而且P3口的每一条引脚均可独立定义 为第一功能的输入输出或第二功能。
➢ P0~P3口都是准双向口 ➢端口在作为 输入使用 前，必须先向该口写1(即输出1)，然后 在执行读取操作，才能获取正确结果 ➢端口输出可以直接进行
S2 P1 P2
S3 P1 P2
S4 P1 P2
S5 P1 P2
S6 P1 P2
2.1 单片机时序简介
单片机中的输入输出接口技术讲解
单片机中的输入输出接口技术讲解单片机（Microcontroller Unit，简称MCU）作为一种集成了微处理器核心、内存、输入输出接口和外部设备接口的集成电路，广泛应用于各种嵌入式系统中。
其中，输入输出接口技术是单片机的核心组成部分之一，它能够实现单片机与外部设备的高效通信和数据交换。
本文将就单片机中的输入输出接口技术进行详细讲解。
一、基本概念输入输出接口（Input/Output Interface，简称I/O Interface）是单片机与外设之间传输数据、信号的桥梁。
它负责转换单片机内部的电信号与外部设备的电信号之间的逻辑和电平转换。
在单片机应用中，常见的外部设备包括按键、LED灯、LCD显示屏、步进电机等。
二、数字输入输出接口1. 数字输入接口数字输入接口主要通过端口的工作方式与外设通信，常见的数字输入接口有通用并行接口（General Purpose Parallel Interface，简称GPIO）和外部中断（External Interrupt）。
GPIO是单片机中最常见的通用输入输出接口，它具有多种工作模式，可以通过软件控制单片机与外设之间的数据传输。
GPIO的主要功能是将单片机的高低电平与外部设备的高低电平进行转换。
通过控制GPIO的输入输出状态，可以实现与外设之间的数据交换和通信。
外部中断是一种特殊的输入接口，它能够实现对外部事件的高效响应。
当外部事件触发时，单片机会立即跳转到相应的中断服务程序进行处理。
外部中断常用于读取按键输入、检测传感器状态等场合。
2. 数字输出接口数字输出接口是单片机将数据传输出给外部设备的接口。
常见的数字输出接口有通用并行接口（GPIO）、定时器（Timer）和比较器（Comparator）。
GPIO作为通用输入输出接口，在数字输出方面同样起到重要作用。
通过控制GPIO的输出状态，单片机可以向外设发送数据、控制外设的开关状态等。
定时器是一种重要的数字输出接口。
单片机的输入输出方式
单片机的输入输出方式单片机是一种集成电路，具有处理和控制任务的能力。
在实际应用中，单片机通常需要与外设进行数据的输入和输出。
因此，单片机的输入输出方式就成为了一个重要的研究领域。
本文将介绍几种常见的单片机输入输出方式，并分析它们的优缺点。
一、并口输入输出并口输入输出是最常见和简单的一种方式。
通过并行数据总线，单片机可以一次性传输多位二进制数据。
并口通常与外设芯片或者外围元件连接，例如LCD显示屏、键盘等。
并口输入输出的优点是速度快、数据传输稳定可靠，但同时也存在缺点，例如占用较多的引脚资源和布线不便等。
二、串口输入输出串口输入输出是一种使用串行通信协议进行数据传输的方式。
与并口输入输出相比，串口只能传输一位二进制数据。
但是，串口具有节省引脚资源、传输距离较长和可靠性高等优点。
串口输入输出通常与外设设备或者计算机进行数据通信。
串口通信有两种常见标准：RS232和RS485。
RS232主要用于与计算机通信，而RS485多用于远程数据采集和控制系统。
三、模拟输入输出模拟输入输出是一种以模拟电压或电流形式进行数据传输的方式。
单片机可以通过模拟输入输出来与模拟信号传感器进行数据采集和控制。
例如，通过模拟输入可以采集温度、湿度等模拟信号，通过模拟输出可以控制电机、电阻等模拟设备。
模拟输入输出的优点是能够处理连续变化的模拟信号，但在数据精度和稳定性上相对数字信号略有不足。
四、计时器/计数器输入输出计时器/计数器是单片机内部的一个模块，用于测量时间间隔或者对外部事件进行计数。
通过配置计时器/计数器的一些参数，可以实现输入输出功能。
例如，通过计时器/计数器输入输出可以实现PWM输出控制、捕获外部脉冲等功能。
计时器/计数器输入输出的优点是精度高、灵活性强，但需要掌握一些特定的配置知识。
五、中断输入输出中断输入输出是单片机在执行主程序的同时，能够监听外部事件的一种机制。
当外部事件满足特定条件时，单片机会自动跳转到相应的中断服务程序来处理。

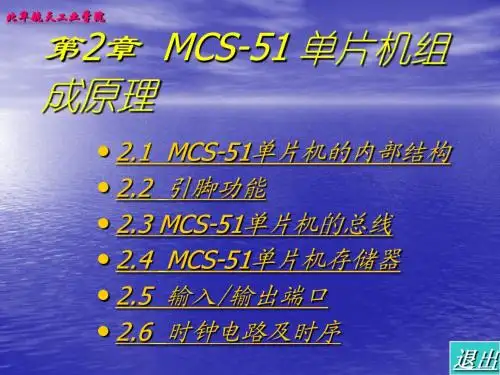

02第二章 80C51单片机的硬件
